CAD书世界 - 现代化CAD插件

当前时间： 2026-08-22 02:16:20 分类：办公文件 评论(0)
CAD书世界 - 现代化CAD插件

关注公众号↓，下期更精彩

小书书

面向 AutoCAD 的现代化 C#/.NET 二次开发插件：坐标标注、批量打印、PDF 底图导入、图号坐标导入导出、面积/长度批量计算、面积统计、图层视图控制、AI 绘图助手……一次编译同时兼容 AutoCAD 2015–2026 全系列版本。

🚀 AutoCAD 2015–2026 全兼容

现代化 C# / .NET 二次开发插件 · 一次编译全版本覆盖
v1.4 · 2026‑08‑20

坐标标注 · 批量打印 · PDF 底图导入 · 图号坐标导入导出 · 面积/长度批量计算 · 面积统计 · 图层视图控制 · AI 绘图助手
—— 从 2015 到 2026，一套 DLL 全搞定。

CAD书世界 是一款面向 AutoCAD 的现代化 C#/.NET 二次开发插件，深度整合了坐标标注（ZBBZ 系列）、批量打印、AI 绘图助手、数据交换、智能编号、面积统计 等 20+ 项实用功能。交互体验对齐网蜂 ZBBZ 插件，同时融入现代化 CAD 插件该有的「批量」「编辑」「AI 联动」能力。

✦ 核心特色

  • 📍 坐标标注 ZBBZ
  • 🖨 批量打印 / PDF
  • 🤖 AI 绘图助手
  • 📊 面积/长度统计
  • 🗂 坐标/表格导入导出
  • 👁 图层视图控制

⚡ 快速上手

支持的 AutoCAD 版本
一次编译出 3 套 DLL，根据 AutoCAD 版本选用对应文件夹中的 CADBookWorld.dll。

CAD 版本范围
目标框架
加载路径
2025 / 2026（.NET 8）
net8.0‑windows
bin\Release\net8.0‑windows\
2018 – 2024（.NET Framework 4.8）
net48
bin\Release\net48\
2015 – 2017（.NET Framework 4.5）
net45
bin\Release\net45\

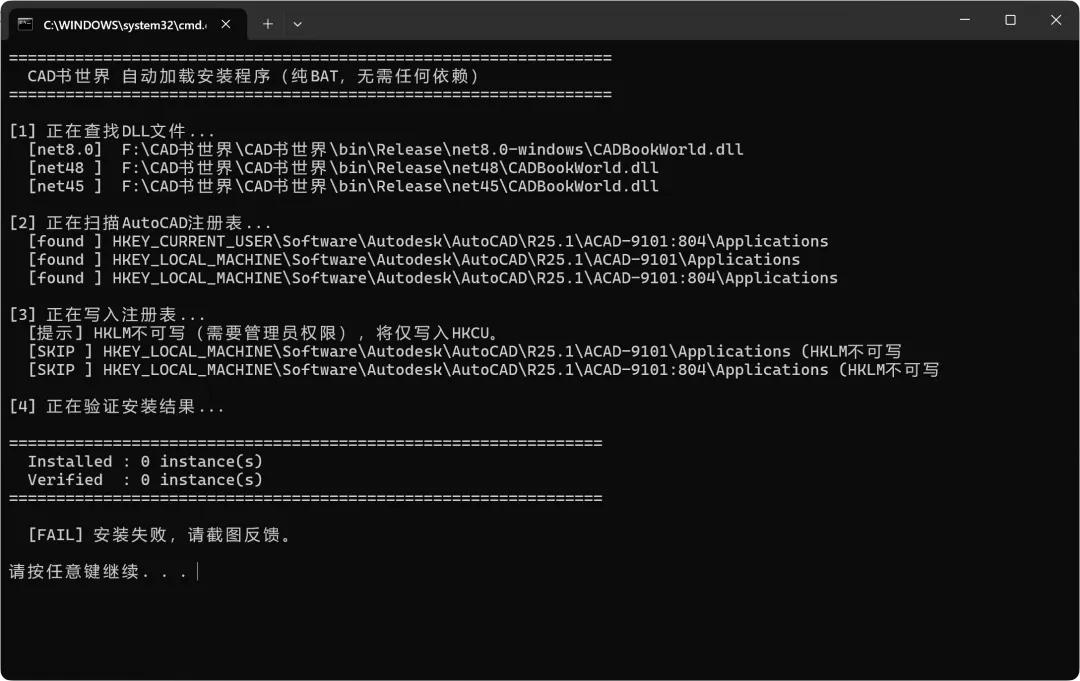

🔧 加载方式：命令行输入 NETLOAD → 选中对应版本的 DLL → 弹出 “CAD书世界 已成功加载！” 即成功。

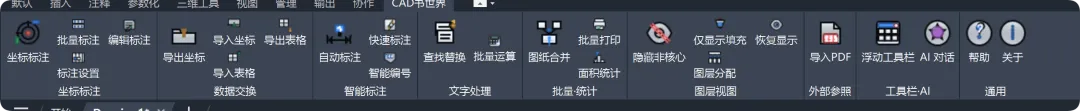

加载后自动在功能区（Ribbon）新增 “CAD书世界” 选项卡。所有功能均可点击 Ribbon 按钮或直接输入命令。

📋 命令速查表

命令前缀统一为 CADSW_，输入时可按 Tab / 空格自动补全。

分类
命令
说明
📍 坐标标注
CADSW_ZBBZ
核心：两次点选坐标标注（网蜂 zbbz 同款交互）
📍 坐标标注
CADSW_ZBBZBATCH
批量自动坐标标注（选块/圆/直线/多段线 → 逐顶点标注）
📍 坐标标注
CADSW_ZBBZEDIT
编辑已有标注（选标注 → 弹设置 → 按原位置重画）
📍 坐标标注
CADSW_ZBBZSET
仅打开坐标标注设置对话框
📍 坐标标注
CADSW_DE
在最近一批标注的点位旁追加序号文字
🖨 打印输出
CADSW_BATCHPRINT
批量打印 / 批量导出 PDF（框选 / 多布局 / 按编号）
🗂 数据交换
CADSW_EXPORTCOORD
导出坐标点或标注到 CSV / Excel
🗂 数据交换
CADSW_IMPORTCOORD
从 CSV / Excel 批量导入坐标并自动放点 / 编号 / 标注
🗂 数据交换
CADSW_EXPORTTABLE
将 CAD 表格导出为 Excel / CSV
🗂 数据交换
CADSW_IMPORTTABLE
把 Excel / CSV 表格导入并画成 AutoCAD Table
🔢 编号
CADSW_NUMBERING
图元智能编号（选顺序 / 自定义前缀 / 步长）
📎 外部参照
CADSW_IMPORTPDF
导入 PDF 为矢量底图或光栅底图（根据 CAD 版本自适应）
🤖 AI 助手
CADSW_AICHAT
内置 AI 对话框：通义千问 / 文心一言 / 豆包 / DeepSeek / 智谱
📏 智能标注 & 计算
CADSW_BATCHCALC
批量计算长度 / 面积 / 角度，结果写回表格或文字
📏 智能标注 & 计算
CADSW_AUTODIM
自动识别外轮廓并加尺寸标注（对齐式、链式、基线）
📏 智能标注 & 计算
CADSW_DIMQUICK
快速标注：一次框选同时完成多段尺寸
🔀 批量处理
CADSW_MERGEDWG
把多个 DWG 合并进同一张图纸（按坐标 / 按行 / 按列排布）
📊 统计
CADSW_AREASTAT
选多段线 / 圆 / 填充 → 生成面积统计表 + 汇总行
👁 图层 & 视图
CADSW_PVIEWON
仅显示填充：非填充层自动隐藏+冻结（带安全层过滤）
👁 图层 & 视图
CADSW_PVIEWTWEAK
仅显示填充 + 按颜色/材质子过滤
👁 图层 & 视图
CADSW_PVIEWOFF
恢复全部图层显示（撤销 PVIEWON 的隐藏+冻结）
👁 图层 & 视图
CADSW_FLAY
反向图层：选中图元所在层显示，其他全部关闭
🪟 UI
CADSW_TOOLBAR
开关悬浮独立小工具条

📍 坐标标注（ZBBZ 系列）

和市面上流行的 网蜂 ZBBZ 插件 完全对齐的交互与图元结构，同时保留现代 CAD 插件该有的「批量」「编辑」「AI 联动」能力。

功能
说明
CADSW_ZBBZ
两次点选坐标标注。第1点 = 坐标实际要测的点；第2点 = 折点 + 文字块插入位置。支持 U 撤销、S 设置、XY / X / Y / BZ 显示切换。
CADSW_ZBBZBATCH
批量自动标注：选块 / 圆 / 直线 / 多段线 → 逐顶点生成标注，与手动标注完全相同的图元结构，后续编辑无缝识别。
CADSW_ZBBZEDIT
任意选择标注的引线 / 文字块 / 水平段 → 通过三重关联定位回完整标注，弹设置重画，保留 OnlyX / OnlyY / 仅编号 模式。
CADSW_DE
在最近标注的点位旁追加序号文字，支持自定义前缀、起始序号。常用于：点号表、地形放样、基坑监测点、控制点点之记。

图元结构（高级用户参考）

Leader（二顶点：point → mid，无箭头，绿色，层 zbbz）
 └── BlockReference（匿名块 *U，含水平段 + X/Y/编号 MText）
   └── 三重关联：Leader.Annotation + XData LINK + ACAD_GROUP 编组

删除、编辑、夹点移动、整体对齐、导出坐标，点到哪个部件都能稳定反查。

🤖 AI 绘图助手（CAD 2018+）

内置多模型接入：通义千问 · 文心一言 · 豆包 · DeepSeek · 智谱。
在对话框里填好 base_url + api_key + model_name，即可用自然语言执行 CAD 操作。

示例提问
效果
“把当前图里所有文字改成图层 0 的颜色 7”
生成并执行 LISP/NET 命令批量改属性
“框选所有多段线，面积小于 1 的删掉”
生成选择过滤+删除脚本
“导出选中填充的面积统计到 CSV”
相当于用自然语言调 AREASTAT
“把所有 ZBBZ 标注 XPrefix 改成 E= 并把精度改成 3”
批量写 XData 并重画

🔒 安全机制：AI 生成的脚本在执行前会显示预览，用户点 “执行” 才会真正改图，避免误操作。

👁 图层 & 视图控制

功能
说明
CADSW_PVIEWON
一键把非填充所在层 隐藏 + 冻结，只保留填充 / 墙体 / 地面材料可见。已做安全过滤，绝不会动当前层、0 层、Defpoints、外部参照依赖层等。
CADSW_PVIEWTWEAK
在 PVIEWON 基础上，按颜色索引、材质名、层名前缀再次过滤，适合看「外墙图层 + 颜色 242 那一面」这类复杂场景。
CADSW_PVIEWOFF
把上一次 PVIEWON/TWEAK 操作冻结+隐藏的层 一次全部恢复。
CADSW_FLAY
选一个或多个图元 → 除了它们所在的层，其它层统统 OFF，适合快速在复杂图里定位某一专业 / 某一构件。

💡 独立 Undo Group：三个视图命令都带独立 Undo Group，命令中任何一步出错都会自动滚回原图层状态，不会把图层弄乱。

⚙️ 其他常用功能

  • 🔢 智能编号
    按「从左到右 / 从上到下 / 按选择顺序」排序，前缀 + 起始号 + 步长自定义，支持写 DBText / MText / 块属性 / Table 单元格。
  • 📄 导入 PDF
    CAD 2017+ 调用内置 PDFIMPORT 转矢量；老版本退化为 OLE 光栅底图，自适应兼容。
  • 🔀 合并多图
    把一个文件夹下的 DWG 全合并到当前图：按编号顺序 / 按行列矩阵排布，保留外部参照 / 图层 / 布局。
  • 🔎 查找替换
    支持通配符 / 正则 / 精确匹配 / 区分大小写 / 按图层过滤，仅处理 DBText / MText / AttributeReference / Table / Dimension。
  • 📊 批量计算
    多段线 / 直线 → 长度；多段线 / 圆 / 填充 / 面域 → 面积 + 周长；两条直线 → 夹角。结果生成 CAD Table 或导出 CSV。
  • 📐 面积统计
    按层分组 / 按对象名/编号分组，输出面积单位切换（m² / mm² / 亩 / 公顷），自动输出 CAD Table + 文字 + CSV。

🖨 批量打印

项目
说明
目标 DWG
单文件当前图 / 多文件批量（文件夹 + .dwg 通配）
绘图范围
Model 全图 / Layout 每个布局 / 指定块名 / 图框块（按编号过滤）
打印机 / PC3
系统打印机 / AutoCAD 自带 DWG to PDF.pc3 / 用户自定义 PC3
纸张 / 比例
按图框自动匹配 / 指定窗口 / 布满图纸 / 1:1 / 1:500 等自定义
输出文件
可选 PDF / DWFx / PLT，文件命名：{DWG名}-{布局名}-{日期} 模板
其他
打印样式表 STB/CTB、旋转、居中打印、打印顺序、失败重试 3 次、日志文件

🛠 技术栈

  • 语言：C# 12（net8.0‑windows）+ 兼容写法回退 net48 / net45
  • UI：WPF（RibbonManager 是 AdWindows Ribbon，IconFactory 纯 DrawingImage 矢量图标）
  • 多目标编译：net8.0‑windows;net48;net45，条件引用对应版本的 AutoCAD.NET 包
  • 资源：net48 用预序列化资源 + System.Resources.Extensions 解决“非字符串资源”构建错误

构建命令：

dotnet build -c Release .\CAD书世界\CAD书世界.csproj
# 默认三目标（2015–2026）

dotnet build -c Release .\CAD书世界\CAD书世界.csproj -p:BuildOldCad=true
# 含 2010–2014（需本地 DLL）

🧰 故障排查

症状
解决方法
NETLOAD 弹出“未找到方法 / 类型初始化失败”
选错目标框架 DLL 了！按 CAD 版本选 net45 / net48 / net8.0‑windows
坐标标注第二次点选看不到橡皮筋虚线
正常情况：UseBasePoint 方式在某些 CAD 里虚线显示更细，实际左键按下即可生成
仅显示填充 / 恢复显示 报错 “eInvalidLayer”
已在 v1.3+ 修复；若仍遇到，请升级到最新 DLL
ZBBZEDIT 选到文字块时提示“不是坐标标注图元”
极罕见：LINK XData 丢失时会自动退化“Annotation 反向扫 ModelSpace”兜底
批量打印时找不到某布局
命令行输出“跳过：xx.dwg 不存在布局 LayoutName”，请切换「按图框块」或「Model 全图」
导入 Excel 报错“未注册 ACE / 不兼容 x64”
安装 Microsoft Access Database Engine 2010 Redistributable x64，或改用 CSV

CAD书世界（CADBookWorld） © 2025–2026
一次编译 · 全版本覆盖 · 现代化 CAD 工具箱

✨ 技术改变效率，书生伴你成长 ✨
