iverilog 与 GTKWave 安装指南(WSL)

本文介绍了怎么在 WSL 中安装和使用HDL 仿真器（iverilog）和波形查看器（GTKWave），这两者都是轻量的开源工具链，适合快速验证。

文章中的示例工程：

https://github.com/HaroldFrey/cocotb_counter_example

WSL 安装与基础配置

配置 VS Code Remote-WSL

cocotb 使用指南——用 Python 验证你的 RTL

在 WSL 中使用 Claude Code和Vivado

文章也开源在了github：

https://github.com/HaroldFrey/WSL_Use

1. 它们是什么

工具	角色	通俗类比
iverilog （Icarus Verilog）	HDL 仿真器——把 Verilog 代码编译并跑仿真	“跑 Verilog 代码的引擎”
GTKWave	波形查看器 ——把仿真产生的波形可视化	“波形示波器”

工作流程：

写 Verilog 代码 → iverilog 仿真 → 生成波形文件（.fst/.vcd）→ GTKWave 打开查看

iverilog 是 cocotb 官方默认支持的仿真器（见 04-cocotb使用指南.md），GTKWave 通过 WSLg 图形界面直接在 Windows 桌面上显示波形。

2. 检查是否已安装

在 Ubuntu 终端执行：

iverilog -V 2>&1 | head -1        # 应显示 Icarus Verilog version 12.0gtkwave --version | head -1       # 应显示 GTKWave Analyzer v3.3.x

有输出版本号 = 已安装 ✅（本机实测：iverilog 12.0 / GTKWave 3.3.116，均已就绪）显示 command not found = 未安装，执行第 3 步。

3. 安装

如果未安装，在 Ubuntu 终端执行：

# 一条命令装两个（iverilog + gtkwave）sudo apt install iverilog gtkwave -y

💡 GTKWave 是 GUI 程序，通过 WSLg 显示（WSL 2 自带图形支持，无需额外配置）。首次使用建议同时装中文字体（波形里的中文标签不乱码）：
sudo apt install fonts-noto-cjk -y

4. 验证安装

iverilog -V 2>&1 | head -1    # Icarus Verilog version 12.0gtkwave --version | head -1   # GTKWave Analyzer v3.3.116gtkwave                      # 启动后 Windows 桌面上应弹出 GTKWave 主窗口

GTKWave 主窗口能弹出 = WSLg 图形通路正常 ✅

⚠️ 若窗口只在任务栏有图标但点不出来，wsl --shutdown 后重开（详见 02 §7.2）。

5. iverilog 使用详解

5.1 基本三步

iverilog -o sim counter.sv tb_counter.v   # ① 编译：Verilog 源码 → 仿真程序 simvvp sim                                   # ② 运行：执行仿真，生成波形gtkwave dump.vcd &                        # ③ 看波形

5.2 常用选项

选项	作用	示例
`-o <文件>`	指定输出文件名	`-o sim`
`-s <模块>`	指定顶层模块（多模块时）	`-s counter`
`-g2012`	按 SystemVerilog-2012 标准编译（.sv 文件）	`-g2012 counter.sv`
`-Wall`	显示全部警告（找潜在问题）	`-Wall counter.sv`
`-I <目录>`	添加 include 搜索目录（`include "xxx.v"`）	`-I include/`
`-y <目录>`	添加模块库目录（自动按需搜索模块）	`-y lib/`
`-tn`	只做语法检查，不生成仿真程序	`-tn counter.sv`

💡 .sv 文件不写 -g2012 一般也能编译（iverilog 按扩展名自动识别），但加 -g2012 最保险（严格按 SV-2012 标准）。

5.3 语法检查（写代码后先跑这个）

iverilog -tn counter.sv && echo"语法 OK"# 无输出 = 通过

写完 RTL 先语法检查再仿真，是省时间的好习惯。

5.4 多文件项目

# 所有源文件一起列出即可，iverilog 自动解析模块依赖关系iverilog -o sim top.sv sub_module1.sv sub_module2.sv tb_top.v

5.5 波形语句 `$dumpfile` / `$dumpvars`（测试台里）

initialbegin$dumpfile("dump.vcd");     // 波形文件名（扩展名决定格式：.vcd 或 .fst）$dumpvars(0, tb_counter);  // 记录范围：0 = 该模块及以下所有层级end

这两句写在测试台的 initial 块里，仿真一运行就自动开始记录波形。

6. GTKWave 使用入门

打开波形文件

gtkwave dump.fst       # 打开 FST 波形（推荐，文件小、速度快）gtkwave dump.vcd       # 打开 VCD 波形（通用格式，文件较大）gtkwave dump.fst &

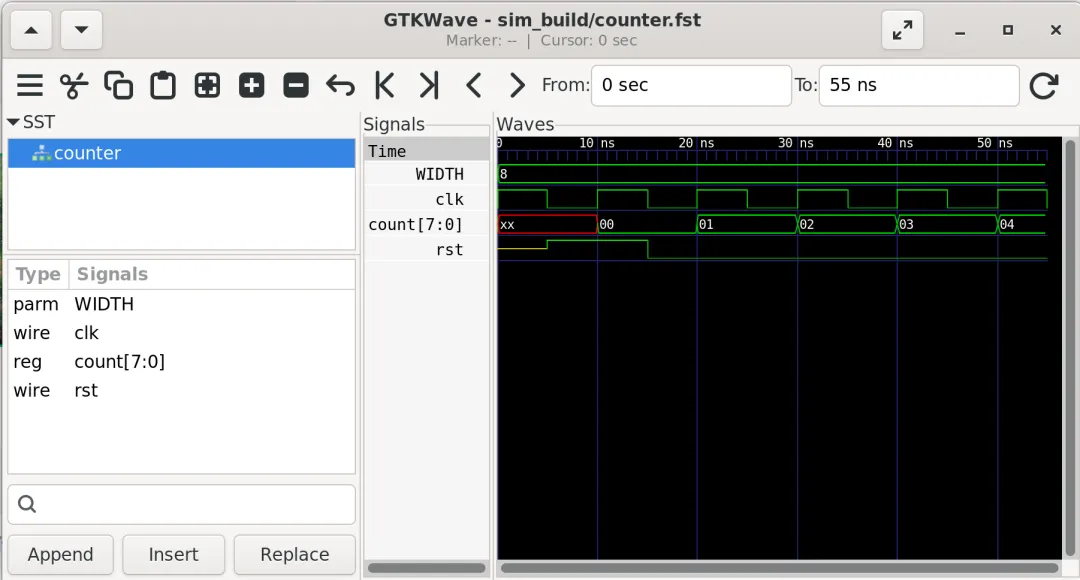

打开后界面：

基本操作：

操作	方法
添加信号到波形区	左栏选中信号 → 点"Append"（或直接拖拽）
放大/缩小	工具栏放大镜按钮，或 `Ctrl+滚轮`
查看某时刻值	点击波形区，看右侧的数值栏
批量添加	左栏 `Ctrl+A` 全选 → Append

工具栏图标速查（实测体验）：

图标	作用
Zoom In / Zoom Out（放大/缩小镜）	缩放时间轴（或 `Ctrl+滚轮`）
Zoom Fit	一键显示全部波形
Zoom to Start / Zoom to End	跳到波形开头 / 末尾
Search（放大镜+箭头）	搜索信号跳变沿（找某次上升/下降）
Mark（旗帜）	在时间轴打标记，量两点之间的时间
Append / Replace	把左侧选中信号加入波形区 / 替换现有波形
波形区右键菜单	Set Cursor（精确定位时间）、更多缩放选项

这些图标只改变"查看方式"，不会修改波形数据本身——随便点，多试试就熟了。

纯 iverilog 手动流程（不用 make，理解原理）

不依赖 cocotb 的最简方式，4 步走通"编译 → 仿真 → 波形"：

① 写测试台 tb_counter.v（手动驱动时钟/复位）：

`timescale 1ns/1psmodule tb_counter;reg clk = 0;reg rst = 1;wire [7:0] count;    counter dut (.clk(clk), .rst(rst), .count(count));  // 例化被测模块always #5 clk = ~clk;          // 每 5ns 翻转 → 10ns 周期时钟initialbegin$dumpfile("dump.vcd");     // ⭐ 生成波形$dumpvars(0, tb_counter);  //    记录所有信号        #10 rst = 0;               // 复位后释放        #100$finish;              // 仿真结束endendmodule

② 编译（iverilog 把两个文件编译成仿真程序 sim）：

iverilog -o sim counter.sv tb_counter.v

③ 运行仿真（vvp 执行，自动生成 dump.vcd）：

vvp sim

④ 打开波形：

gtkwave dump.vcd &

💡 这套流程的好处：每一步都看得见、可理解（编译 → 运行 → 波形）。cocotb 只是把这套流程用 Python 断言自动化了，底层还是这几步。

7. 与 cocotb 配合

cocotb 用 iverilog 作默认仿真器，生成波形的方法：

# Makefile 中加一行：WAVES=1

运行 make 后生成波形文件 sim_build/counter.fst，然后用 GTKWave 打开：

gtkwave sim_build/counter.fst

⚠️ 实测修正：COMPILE_ARGS += --trace 是 Verilator 的写法，iverilog 会报 invalid option -- '-'。iverilog + cocotb 请用 WAVES=1。

想要 VCD 格式？ cocotb 的 iverilog 支持固定生成 .fst（源码里写死了扩展名），用 fst2vcd 转换（GTKWave 自带）：

fst2vcd sim_build/counter.fst > sim_build/counter.vcd   # 注意：输出到标准输出，用 > 重定向gtkwave sim_build/counter.vcd                           # 打开 VCD

传统 iverilog 方式（不依赖 cocotb）可以直接生成 VCD：测试台里写 $dumpfile("dump.vcd"); $dumpvars;（见 §6 手动流程和 §5.5）。

推荐流程：cocotb 写断言验证功能 → GTKWave 看波形分析时序，两者互补。

8. 常见问题

Q: `gtkwave` 启动没有窗口 / 窗口点不出来

WSLg 会话异常。wsl --shutdown（Windows PowerShell 中执行）后重新打开终端再试。

Q: 波形里中文显示为方块

缺少中文字体：sudo apt install fonts-noto-cjk -y，然后 fc-cache -fv。

Q: 提示 `cannot open display`

不应发生（WSLg 自动设置 DISPLAY）。检查 echo $DISPLAY 应为 :0；仍异常则 wsl --shutdown 重启。
