HMI与PLC FX3U连接说明分享

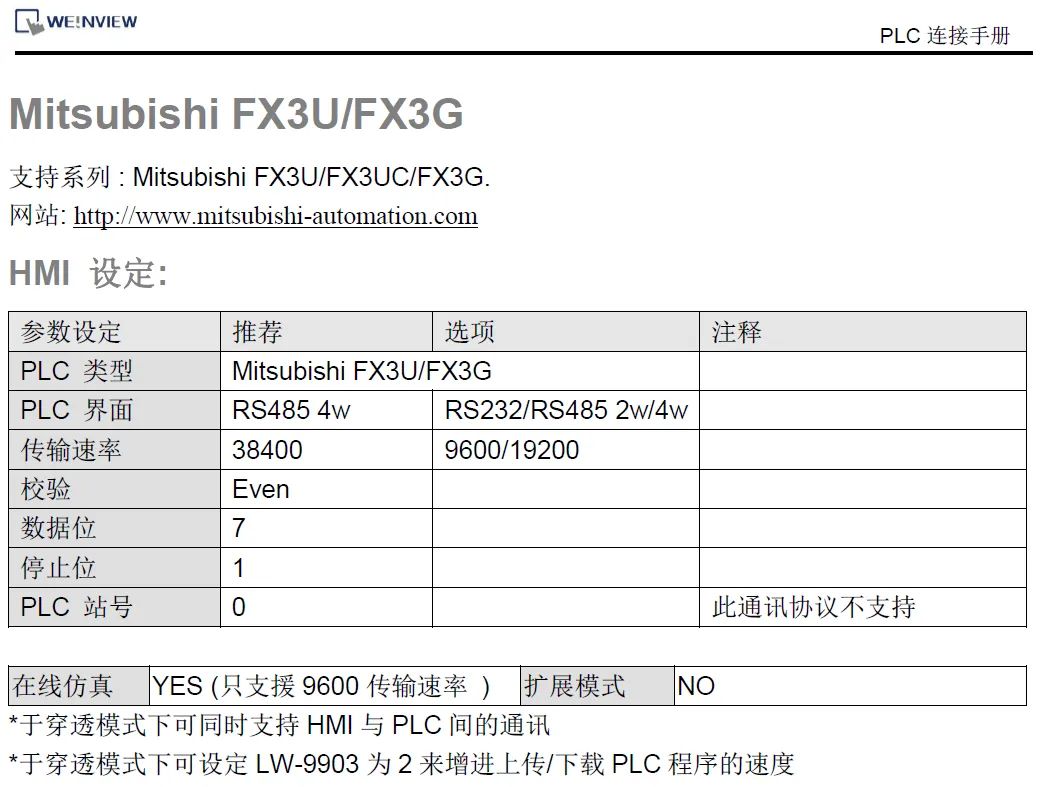

一、HMI 通讯参数设定（截图一）

1、用途：配置HMI与PLC之间的物理通信协议。如果这些参数与PLC侧的实际设置不一致，双方将无法建立连接。

关键参数使用方法与注意事项：

参数	设定值/建议	使用说明
PLC 类型	Mitsubishi FX3U/FX3G	必须选对，否则协议不兼容。

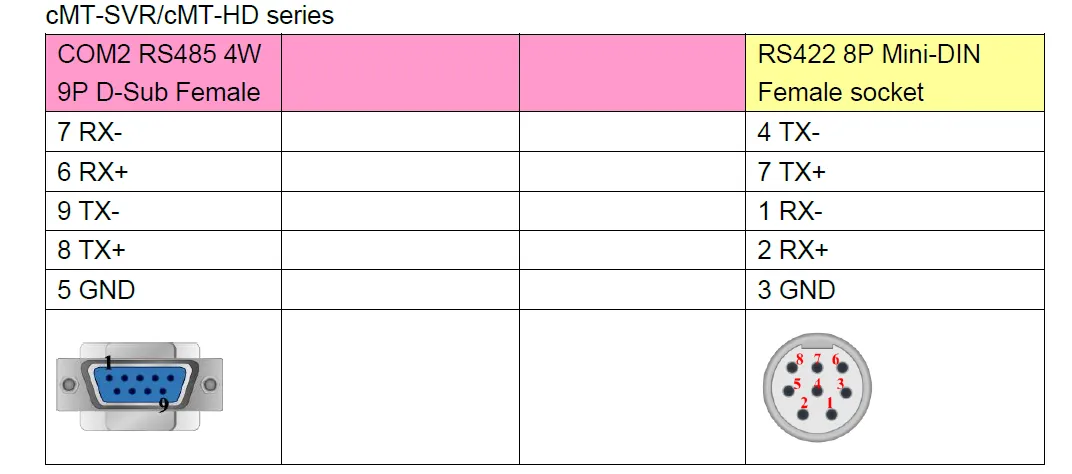

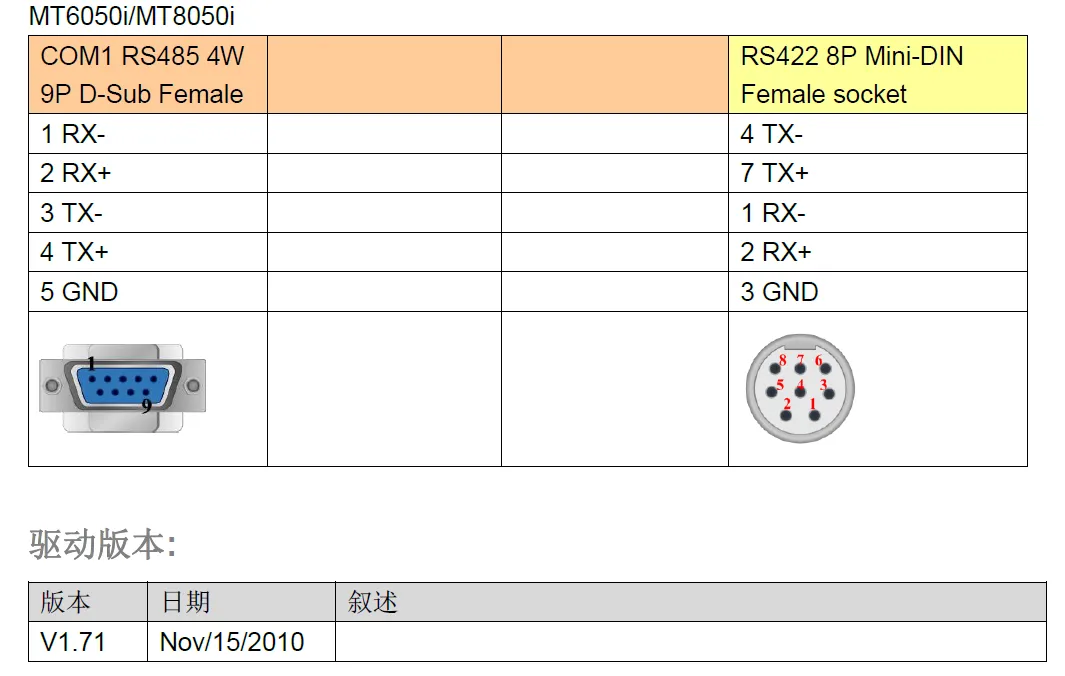

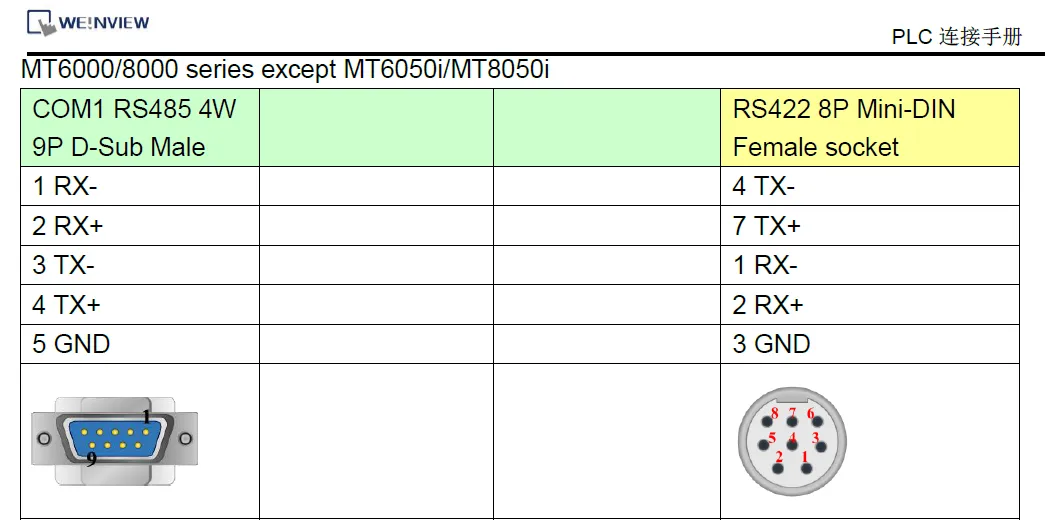

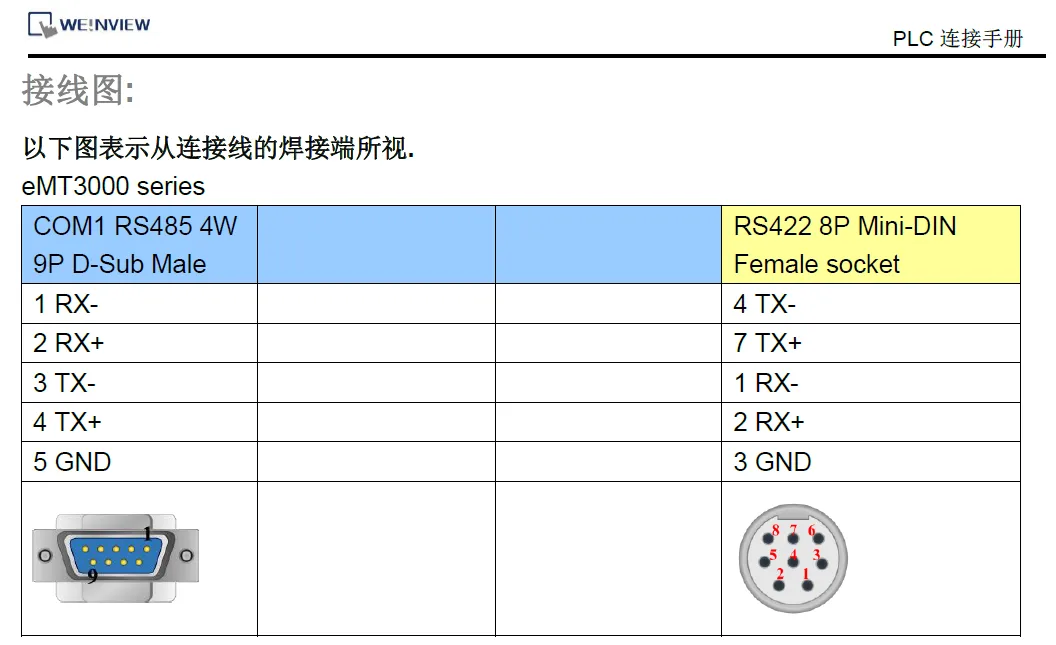

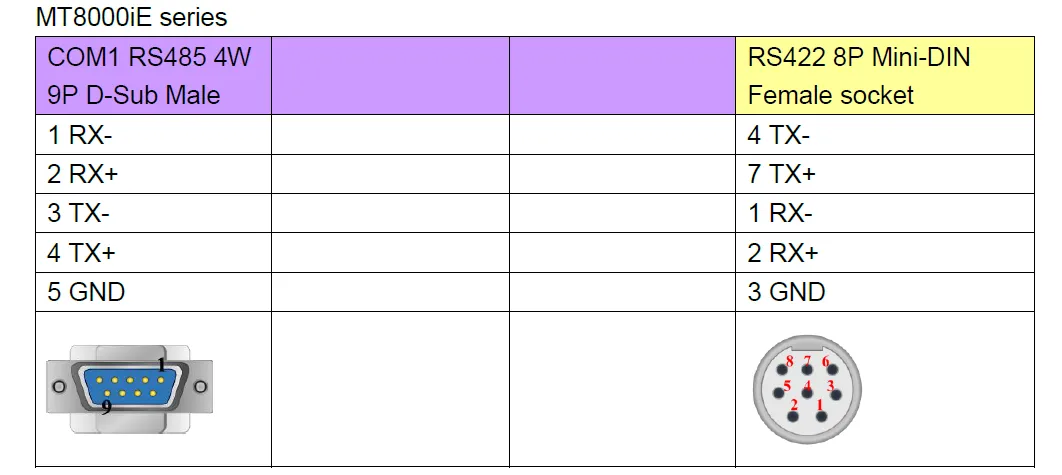

PLC 界面	RS485 4w（4线制）	根据实际硬件接线选择。RS485 4w 是全双工（发收分开），抗干扰强；若现场只有两根线（2w半双工）或串口线（RS232），需对应修改。
传输速率	38400（推荐）	此为正常运行的波特率。注意：截图下方提示“在线仿真”只支援9600，若您使用电脑软件在线模拟控制PLC，必须临时将HMI和PLC的波特率都改为9600。
校验/数据/停止位	Even / 7 / 1	三菱 FX 系列默认标准格式，需固定，PLC 侧（通过D8120寄存器）也必须设定为此值。
PLC 站号	0	多台设备组网时区分地址。截图注释“此通讯协议不支持”，表示该协议（FX3U专用协议）下站号通常固定为0，改其他值无效。

说明：提到“穿透模式”时可同时支持HMI和PLC通讯。使用方法：在HMI的宏指令或系统寄存器LW-9903中写入数值2，可以大幅提升电脑通过HMI下载/上传PLC程序的速度（常用于程序调试）。

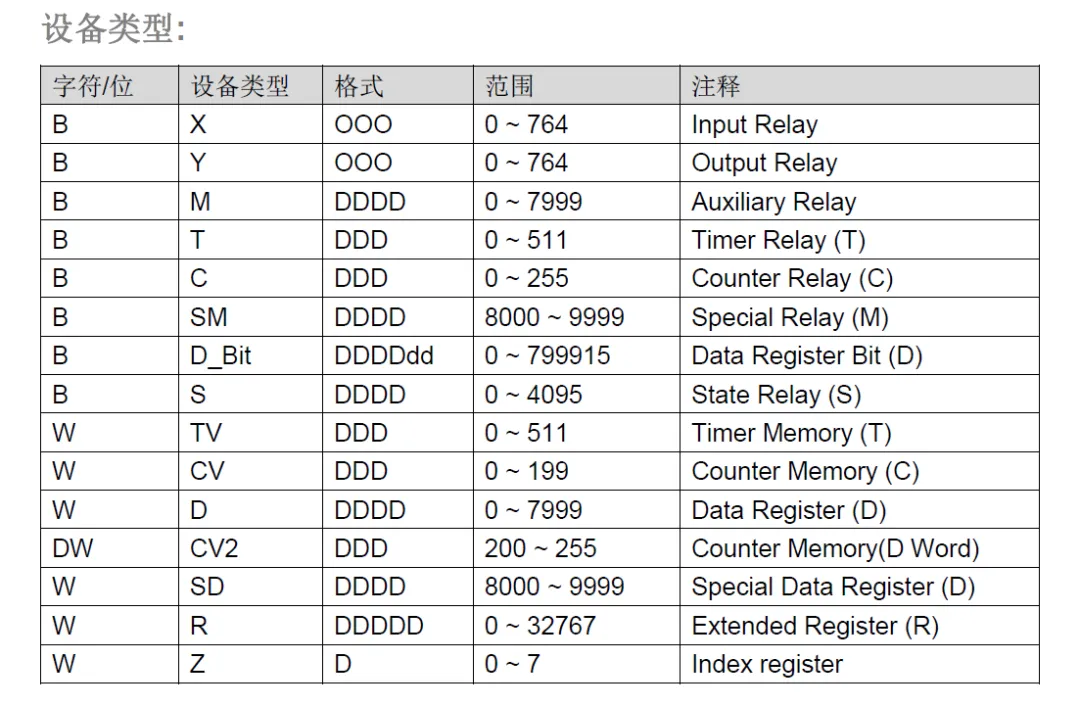

2、设备类型与地址映射（截图二）

用途：这是您在HMI组态软件（如 EB Pro）中新增“元件”（如按钮、数值显示、指示灯）时，填写“读取/写入地址”的字。您必须按照“格式”列的规则书写地址，HMI才能正确访问PLC的对应存储器。

核心区域使用规则详解：

数据类型	PLC 软元件	地址格式	范围	使用场景与坑点
位 (B)	X (输入)	OOO（八进制）	0~764	注意：X/Y地址是八进制（没有8、9）。例如 PLC 端的X10，在HMI中必须填X10（八进制合法），X8会报错。
位 (B)	M (辅助继电器)	DDDD（十进制）	0~7999	普通按钮、指示灯常用。如PLC的 M100，HMI填M100。
位 (B)	D_Bit (数据寄存器位)	DDDDdd	0~799915	用于取D寄存器的某一位。格式：前4位是D编号，后2位是位号（0-15）。例如要读取PLC中D200的第3个bit，HMI必须填D20003（表示D200.3）。
字 (W)	D (数据寄存器)	DDDD	0~7999	常规数值显示、设定值传输。如PLC的D0，填D0。
字 (W)	TV (定时器当前值)	DDD	0~511	读取T0的当前计时值，填T0（注意类型选TV）。
字 (W)	CV / CV2 (计数器)	DDD	0~199 (CV)200~255 (CV2)	重要区分：C0~C199是16位计数器，用CV（格式C0）；C200~C255是32位计数器，必须用DW类型并选CV2（格式C200），否则数值会溢出错误。
字 (W)	R (扩展寄存器)	DDDDD	0~ 32767	仅当PLC加装了扩展存储卡时可用。填R0。
