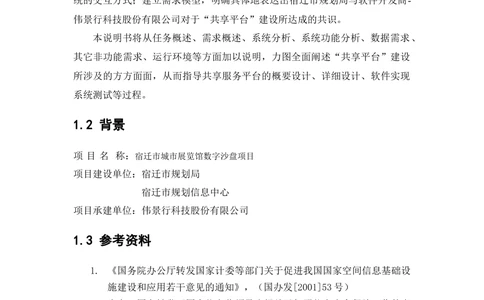

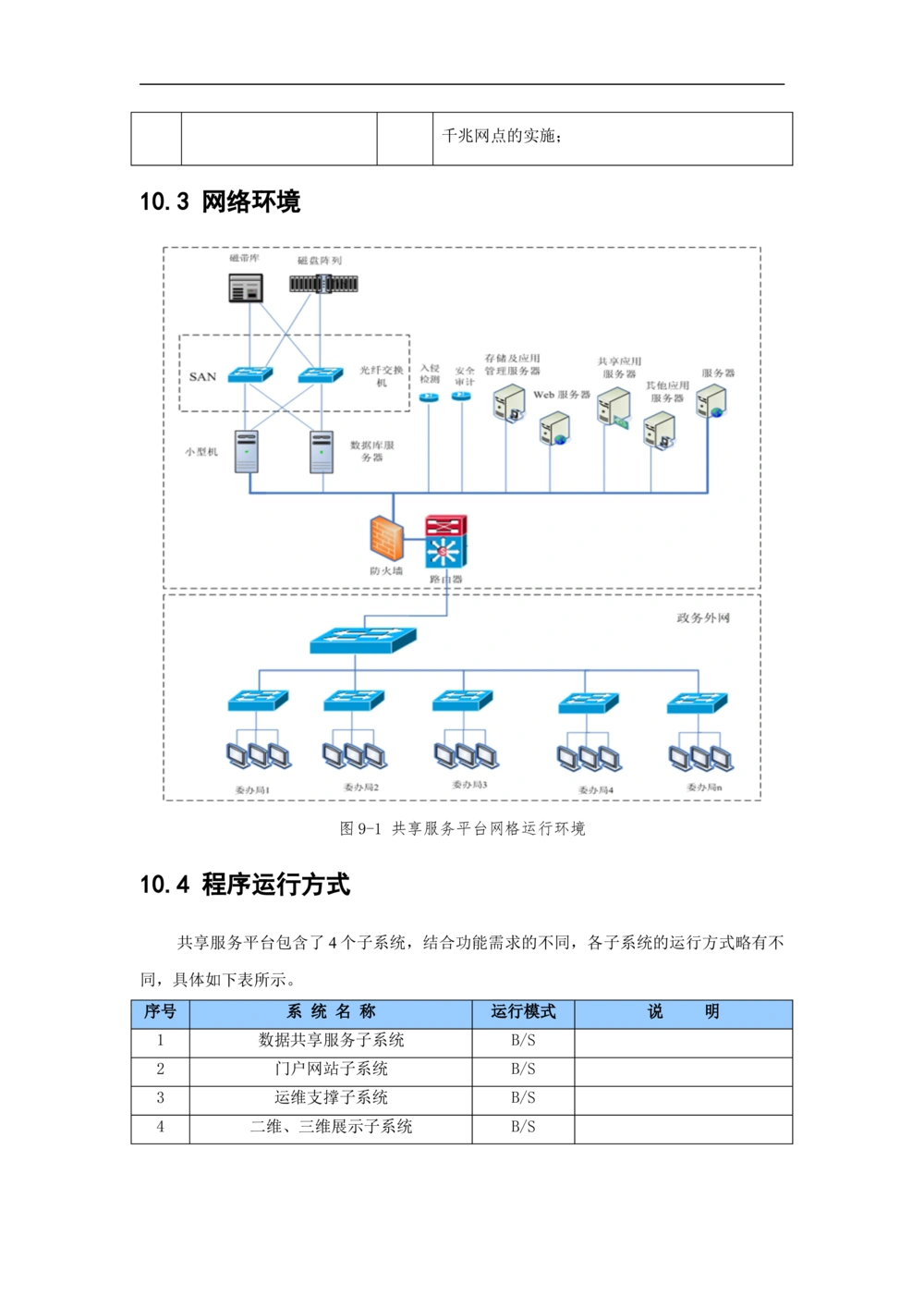

宿迁市城市展览馆数字沙盘项目 地理信息共享服务平台 需求规格说明书 宿迁市规划局 宿迁市规划信息中心宿迁市城市展览馆数字沙盘项目-需求规格说明书 目 录 第1章 引言..............................................................................................................................................1 1.1 编写目的.........................................................................................................................................1 1.2 背景.................................................................................................................................................1 1.3 参考资料.........................................................................................................................................1 第2章 任务概述......................................................................................................................................3 2.1 项目背景.........................................................................................................................................3 2.2 建设目标.........................................................................................................................................4 2.4 建设内容.........................................................................................................................................4 第3章 需求概述......................................................................................................................................5 3.1应用需求..........................................................................................................................................5 3.2 共享平台建设要求.........................................................................................................................6 3.3 开发实现路线...............................................................................................................................10 3.4 建设原则和策略............................................................................................................................11 3.5 培训要求.......................................................................................................................................13 第4章 总体分析....................................................................................................................................14 4.1 共享服务平台体系构架...............................................................................................................14 4.2 平台子系统划分...........................................................................................................................14 4.3 平台用户类型划分.......................................................................................................................15 第5章 功能需求分析............................................................................................................................17 5.1 门户网站.......................................................................................................................................17 5.2 资源展示（SL版）......................................................................................................................18 5.3 开发中心.......................................................................................................................................20 5.4 运维支撑子系统...........................................................................................................................29 第6章 功能需求规格定义....................................................................................................................36 6.1 门户网站.......................................................................................................................................36 6.2资源展示 (SL版).........................................................................................................................39 6.3 开发中心.......................................................................................................................................45 6.4 运维支撑子系统...........................................................................................................................69 第7章 数据需求分析............................................................................................................................80 7.1 数据建设目标...............................................................................................................................80 7.2 数据建设内容与需求分析...........................................................................................................80 7.3 数据接口需求...............................................................................................................................81 第8章 三维数据需求分析....................................................................................................................83 8.1模型制作需求................................................................................................................................83 8.2模型分类需求................................................................................................................................85 8.3模型属性需求................................................................................................................................85 8.4三维方案需求................................................................................................................................85 - I -宿迁市城市展览馆数字沙盘项目需求规格说明书 8.5数据更新需求................................................................................................................................85 第9章 其他非功能需求........................................................................................................................86 9.1 网络安全需求...............................................................................................................................86 9.2 系统安全需求...............................................................................................................................86 9.3 安全需求.......................................................................................................................................86 9.4 管理安全需求...............................................................................................................................87 9.5 易用性需求...................................................................................................................................87 9.6 整体性能需求...............................................................................................................................87 9.7 系统处理能力需求.......................................................................................................................88 第10章 运行环境规定..........................................................................................................................89 10.1 软件环境.....................................................................................................................................89 10.2 硬件环境.....................................................................................................................................89 10.3 网络环境.....................................................................................................................................90 10.4 程序运行方式.............................................................................................................................90 - II -宿迁市城市展览馆数字沙盘项目需求规格说明书 第 1 章 引言 1.1 编写目的 本说明书将从宿迁市规划局的观点出发，确定宿迁市地理信息共享服务平 台（以下简称“共享平台”）的建设目标、子系统结构、功能定位以及用户与系 统的交互方式；建立需求模型，明确具体地表达出宿迁市规划局与软件开发商- 伟景行科技股份有限公司对于“共享平台”建设所达成的共识。 本说明书将从任务概述、需求概述、系统分析、系统功能分析、数据需求、 其它非功能需求、运行环境等方面加以说明，力图全面阐述“共享平台”建设 所涉及的方方面面，从而指导共享服务平台的概要设计、详细设计、软件实现 系统测试等过程。 1.2 背景 项 目 名 称：宿迁市城市展览馆数字沙盘项目 项目建设单位：宿迁市规划局 宿迁市规划信息中心 项目承建单位：伟景行科技股份有限公司 1.3 参考资料 1. 《国务院办公厅转发国家计委等部门关于促进我国国家空间信息基础设 施建设和应用若干意见的通知》，（国办发[2001]53号） 2. 中办、国办转发《国家信息化领导小组关于加强信息安全保障工作的意 见》的通知（中办发[2003]27号） 3. 国家测绘局《关于加强数字中国地理空间框架建设与应用服务的指导意 见》（国测字[2006]35号） 4. GB/T8566-1995《信息技术软件生存期过程》 5. GB/T16680-1996《软件文档管理指南》 6. GB 21139-2007 《基础地理信息标准数据基本规定》 7. GB/T 18315-2001 《数字地形图系列和基本要求》 - 1 -8. GB/T 18317-2001 《专题地图信息分类与代码》 9. GB/T 14268-2008 《国家基本比例尺地形图更新规范》 10.GB/T 21337-2008 《地理信息 质量原则》 11.GB/T 18578-2008 《城市地理信息系统设计规范》 12.GB/T 21740-2008 《基础地理信息城市数据库建设规范》 13.GB/T 17797-1999 《地形数据库与地名数据库接口技术规程》 14.GB/T 17798-2007 《地理空间数据交换格式》 15.CH/T 1007-2001 《基础地理信息数字产品元数据》 16.CH/Z 9002—2007 《数字城市地理空间信息公共平台地名/地址分类、描 述及编码规则》 17.CH/T 9005-2009 《基础地理信息数据库基本规定》 18.CH/T 9003-2009 《地理空间框架基本规定》 19.CH/T 9004-2009 《地理信息公共平台基本规定》 20.CH/Z 9001—2007 《数字城市地理空间信息公共平台技术规范》 21.《宿迁市城市展览馆数字沙盘项目项目招标文件》 22.国家和江苏省其他有关政策、法规、标准和规范。第 2 章 任务概述 2.1 项目背景 地理信息是国家重要战略信息资源，在政府管理决策、新兴产业发展、人 民生活改善等方面发挥着越来越重要的作用。随着政府管理决策科学化、国家 经济与社会发展信息化以及和谐社会建设的不断推进，各级政府部门和社会公 众对权威、可靠的地理信息服务的需求与日俱增，迫切要求实现多尺度、多类 型地理信息资源的综合利用与在线服务。多年来，宿迁市规划局一直致力于多 尺度全要素地形图、基础空间框架数据、综合地下管线、空间地名、影像等基 础空间数据库的建设和维护，并已经先后建成规划管理系统、地下管线系统、 基础地理信息共享平台，为其他委办局提供了各类数据服务，取得了较好的社 会效益和经济效益。 为了适应城市经济发展和城市管理的需要，落实科学发展观，创新城市管 理，服务发展大局，加快信息化建设步伐，宿迁市提出“数字宿迁”工程。宿 迁市城市展览馆数字沙盘项目工程建设是“数字宿迁”工程的重要组成部分， 是实现“数字宿迁”的基础，是实现“阳光规划”、“科学规划”的重要举措 是未来规划管理模式的主要依托。 通过开展城市基础地理及规划信息资源整合与信息系统建设，充分利用现 代信息技术，特别是计算机技术、网络技术、“3S”技术、通信技术、系统集 成技术和信息安全技术，建立以城市基础地理空间信息共享、城市规划信息资 源管理、电子政务、信息服务为主要目标，互通、高效、集成、一体的数字城 市共享服务与三维决策支持平台，提供丰富的三维 GIS应用，实现各类地理空 间信息的资源共享，实现面向社会服务的电子政务建设，逐步使信息化、数字 化、网络化成为城市管理的基本运行方式，并为未来数字城市各级系统预留集 成接口。2.2 建设目标 按照提供权威、鲜活、统一、高效的“一站式”地理信息服务的要求，在 国家及江苏省地理信息空间框架的总体框架下，遵照国家及江苏省建设相关技 术标准与规范，基于宿迁市最新地理信息资源，建成宿迁市地理信息共享服务 平台，并通过地理信息空间服务平台向社会公众及政府部门提供的地理信息浏 览查询等综合服务，向企业提供增值开发标准接口。 2.4 建设内容 1. 完成宿迁市域范围的地图数据集生产、发布与持续更新； 2. 完成宿迁共享平台门户网站及服务系统建设、服务管理。 3. 完成共享平台运行支持环境建设； 4. 开展共享平台的日常运行维护； 5. 开展基于共享平台的应用与推广。第 3 章 需求概述 宿迁地理信息共享服务平台软件系统的建设内容主要包括门户网站系统、 二次开发接口、地理信息共享服务系统、服务管理系统等。 3.1 应用需求 1．性能要求。在整体性能上，须满足提供7×24小时不间断服务、满足高 服务质量（QoS）要求。节点支持峰值并发用户数为500。远距离访问服务等待 时间不超过1秒，互操作和信息加载服务等待时间不能超过5秒，平均每个用 户（按照标准的GIS桌面用户考虑）每分钟显示8次地理信息图形/图像。同时 应能实时检测和抵御黑客攻击，满足国家计算机信息系统等级保护第三级建设 的要求。 2. 在线服务基础系统及服务要求。应可实现在线服务数据的组织管理、符 号化处理，并具备正确响应通过网络发出的符合OGC（开放地理信息系统论 坛）相关互操作规范的调用指令的能力，支持地理信息资源元数据（目录）服 务、地理信息浏览服务、数据存取服务和数据分析处理服务的实现。 3．地图网站系统要求。应提供地理信息浏览、地名地址查找定位等基本服 务。应根据具体情况提供信息标绘、路径规划、数据提取与下载、空间信息查 询分析等扩展服务，并能够接入或集成各类相关网站专题服务。 地图网站必须 标注审图号，提供必要的使用条款、用户意见反馈、服务运行状态等信息。还 应尽可能详细地提供平台使用帮助信息，如各类服务的接口规范、应用开发接 口（API）文本以及开发模板、代码片段和相关技术文档资料等。 4. 二次开发接口要求。应为专业用户提供调用平台各类服务的浏览器端二 次开发接口，实现对各类服务资源和功能的调用。二次开发接口应支持现有比 较成熟的开源Java script接口库，除了面向互联网的接口外，还应尽可能提供 面向移动网的接口。 针对上述要求，我们将宿迁地理信息共享服务平台分为门户网站子系统、 数据共享服务子系统、运维支撑子系统、数据库管理子系统以及典型示范应用由于系统大部分是采用B/S结构，除典型示范应用系统由各委办局自己组织开 发外，其余各子系统由于采用一套数据库及软件体系，所以在实施时可以动态 调整系统结构，包括系统的名称、功能组成等均可以动态调整，为方便说明， 我们按照这样的系统划分来说明。 3.2 共享平台建设要求 宿迁地理信息共享服务平台建设主要包括服务数据集、服务软件系统、运 行支持环境建设、日常运行管理，以及制定相关的技术规范、管理办法、运行 服务机制等。 3.2.1 技术规范与管理办法 根据宿迁市实际情况，制定本地区相关数据生产与整合处理技术流程及操 作规程、数据更新规则等。结合实际情况明确宿迁市信息共建共享、网站建设 与商业运营服务相关机制与实施办法。 3.2.2 在线服务数据集 （一）数据生产内容 依据《地理信息公共服务平台地理实体与地名地址数据规范》（送审稿）、 《地理信息公共服务平台电子地图数据规范》（送审稿），参考《1:400万－ 1:5 万地理实体数据整合技术要求》、《导航地理数据模型与交换格式》 （GB/T 19711－2005）、《车载导航地理数据采集处理技术规程》（GB/T 20268－2006），对本地区基础地理信息数据、相关专题数据进行整合、处理， 形成地理实体数据、地名地址数据、线划电子地图数据、影像电子地图数据。 其中省级测绘行政主管部门主要基于最新省级地理信息数据资源（如交通、区 划、地名、街区、房屋、水系等）、优于2.5米（0.2～2.5米）分辨率的卫星 或航空影像数据生产15－17级数据；市级测绘行政主管部门主要基于最新市级 地理信息资源（如交通、区划、地名、街区、房屋、水系等）、优于 1米（0.2 ～1米）分辨率卫星或航空影像数据生产18－20级数据。 应尽可能融合第三方数据资源，增加本地兴趣点（POI）、三维建筑物模型、街景，以及相关的社会、 经济、人文、交通、行政、旅游等信息。 （二）数据处理要求 数据应符合《地理信息公共服务平台地理实体与地名地址数据规范》（送 审稿）、《地理信息公共服务平台电子地图数据规范》（送审稿）要求，其中 道路数据的几何表达与拓扑关系表达应尽可能遵循《导航地理数据模型与交换 格式》（GB/T 19711－2005）与《车载导航地理数据采集处理技术规程》 （GB/T 20268－2006）要求。 所有数据须依据国家有关规定过滤、删除涉密信息内容，降低空间精度， 降低影像分辨率，形成可在非涉密网环境中使用的公开数据集，并经地图审核 后方可发布。其中，数据内容与表示需符合《基础地理信息公开表示内容的规 定（试行）》（国测成发[2010]8号）、《公开地图内容表示若干规定》（国 测法字[2003]1 号）和《公开地图内容表示补充规定（试行）》（国测图字 [2009]2号）要求。 空间位置精度需符合《公开地图内容表示补充规定（试行）》要求，即位 置精度不高于50米，等高距不小于50米，数字高程模型格网不小于100米。 在线发布的影像数据分辨率不高于0.5米。 经地图审核后的数据集，可根据所 使用的软件情况进行必要的瓦片生产，然后利用在线服务软件系统进行管理、 发布。 （三）现势性与详细程度要求 道路、行政区划、主要地名等重要要素应保证至少每半年更新一次。可根 据本地数据实际情况，采取分区域的方式分批次发布相应服务，随着本地数据 资源的不断更新、丰富而逐渐实现全覆盖。 3.2.3 在线服务软件系统 软件系统的建设主要包括服务基础系统、门户网站系统、二次开发接口、 服务管理系统等。 （一）整体性能要求 在整体性能上，须满足提供 7×24 小时不间断服务、满足高服务质量（QoS）要求。支持峰值并发用户数为500。远距离访问服务等待时间不超过1 秒，互操作和信息加载服务等待时间不能超过5秒，平均每个用户（按照标准 的GIS桌面用户考虑）每分钟显示8次地理信息图形/图像。同时应能实时检测 和抵御黑客攻击，满足国家计算机信息系统等级保护第三级建设的要求。 （二）在线服务基础系统及服务要求 建设在线服务基础系统，实现在线服务数据的组织管理、符号化处理，并 应具备正确响应通过网络发出的符合 OGC相关互操作规范的调用指令的能力， 支持地理信息资源元数据（目录）服务、地理信息浏览服务、数据存取服务和 数据分析处理服务的实现。 其中元数据服务需符合OGC CSW规范，以及《地理 信息网络分发服务元数据内容规范》、《地理信息网络分发服务元数据服务接 口规范》；二维地图浏览必须支持OGC WMTS、OGC WMS规范，并可以根据需要 选择或制定基于SOAP和REST的接口；三维地图服务应支持直接读取通过WMTS 或WMS接口发布地图服务；数据存取服务可实现数据操作、地理编码等，必须 支持OGC的WFS、WCS规范，也可根据实际需要选择其它通用 IT标准；数据分 析处理服务须遵循OGC WPS规范；地名地址服务须遵循OGC WFS－G规范。 （三）门户网站系统要求 系统提供地理信息浏览、地名地址查找定位等基本服务，可根据本地具体 情况提供信息标绘、路径规划、数据提取与下载、空间信息查询分析等扩展服 务，并可接入或集成各类相关网站专题服务。 对于注册用户，门户网站须提供 服务注册、服务查询、用户注册、用户登录、服务运行状态检测等访问界面。 门户网站必须标注审图号，提供必要的使用条款、用户意见反馈、服务运行状 态等信息。还应尽可能详细地提供平台使用帮助信息，如各类服务的接口规范 应用开发接口（API）文本以及开发模板、代码片段和相关技术文档资料等。 （四）二次开发接口要求 系统为专业用户提供调用平台各类服务的浏览器端二次开发接口，实现对 各类服务资源和功能的调用。二次开发接口应支持现有比较成熟的开源 Java script接口库。除了面向互联网的接口外，还应尽可能提供面向移动网的接口。 （五）平台管理系统要求 服务管理系统实现对服务的发现、状态监测和质量评价，并逐步实现访问量统计、服务代理等功能。对于需要授权访问的服务，通过逐步建立统一的访 问控制体系来实现。现阶段鼓励通过网络发布可公开访问的服务。 有条件的地区也可建设自己的平台管理系统对服务实施相应的管理，但应 能够通过上述服务注册机制与主节点的管理系统实现联通，并定期向主节点汇 总服务运行与访问情况。 3.2.4 运行支持环境 主要包括网络接入系统、存储备份系统、服务器系统、安全系统及其它配 套系统等。运行支持环境的配置应保证各类服务性能达到整体性能要求。具体 可参考以下配置： （一）网络接入系统 采用MPLS以太组网链路或SDH光纤链路，通过接入路由器就近接入相应互 联网网络汇聚节点。接入带宽不小于 50Mbps，并具备及时扩容到100Mbps的能 力。须申请互联网域名，域名解析应高效可靠。 每个节点内部规划三个网络分 区：对外服务区（DMZ）、数据存储管理区（DMZ）和数据生产加工区。对外服 务区内主要部署Web服务器和应用服务器系统，数据存储管理区主要部署数据 库服务器系统，数据生产加工区主要部署数据检查、处理、建库计算机软硬件 设备。配置1台部门级路由器（至少2个百兆以太网接口）、1台部门级交换机 （支持千兆，16端口以上）。 （二）服务器系统 配置1台企业级Web应用服务器（CPU不少于4颗，内存不少于16GB），较 优部署方案推荐为3台以上；1台企业级数据库服务器（CPU不少于4颗，内存 不少于16GB），较优部署方案推荐为2台以上。有条件可配置集群系统，以满 足高可用性和负载均衡服务要求。数据库服务器应部署必要的数据库管理软件 支持64位操作系统、TB级数据量的存储管理、并发工作方式、高可用及负载均 衡集群，并支持主流厂商的计算机硬件。 （三）存储备份系统 构建存储区域网（SAN），优化数据管理。提供8TB存储空间和16TB磁带机 备份空间。配置1台部门级光纤磁盘阵列（可用空间不小于 4TB，带宽≥4Gbps，缓存 4GB以上，读写性能不小于1600MB/s）、1台光纤交换机（每台不少于8端口， 双电源，含8个短波SFP，支持Web tools、Zoning软件授权,支持级联），配 备存储备份管理软件。有条件的可配置1台LTO－4磁带机（单带机，光纤接口， 单槽位，驱动器传输速率不低于120MBps）。 （四）安全系统 按照公安部有关重要计算机信息系统等级保护第三级的标准、规定和文件 精神要求，部署企业级的身份鉴别、访问授权、防火墙、网络行为审计、入侵 防御、漏洞扫描、计算机病毒防治、安全管理等公安部验证通过的安全产品， 能够抵御互联网环境下面临的黑客攻击、网络病毒、各种安全漏洞以及内部非 授权访问导致的安全威胁。同时，编写并落实等级保护系统管理制度。 （五）其它系统建设 至少配置1台UPS（额定输出容量60KVA，15分钟在线式后备，电源效率不 低于93.5%）。 3.2.5 日常运行管理 应配备专人进行日常运行管理与维护，确保提供7×24小时不间断的优质 服务。主要工作包括：对数据进行持续更新、补充与完善；在对服务系统进行 不断升级、拓展的基础上，对网页功能、服务内容与质量、计算机与网络、安 全系统等进行每日巡检、报警处理、故障分析、综合统计、日志记录与管理等 例行工作；进行数据资源备份、用户交互及反馈意见回应、网站及服务接口应 用技术支持等。 3.3 开发实现路线 宿迁市规划局已经建成的基础空间数据库系统采用的是 ArcSDE ＋Oracle 的数据管理方式，基础空间数据库共享服务平台采用的是用ArcSDE ＋Oracle 的数据管理方式，数据库平台为Oracle 11g，开发语言选择Microsoft Visual studio.net 2010（C#.net ），GIS 平台主要采用ArcGIS Server 10.0。为了 保护现有数据资源和平台资源，保证与基础空间数据库共享服务平台、原有基础空间数据库系统实现无缝连接，因此，我们针对本项目软件系统选取的技术 路线是： “软件系统主要采用B/S的系统架构，地理信息共享数据库仍采用 ArcSDE ＋Oracle的数据管理方式，数据库平台为Oracle 11g,三维平台采用CityMaker Server。开发语言选择 Microsoft Visual studio.net 2010（C#.net ），基 于富客户端技术（Microsoft Silverlight）开发，GIS 平台主要采用 ArcGIS Server 10.0，同时结合自主的管理平台来实现矢量地图数据、栅格地图数据 （包括瓦片（Tiles）数据等）等数据的发布与共享。基于 JS开发的三维展示 子系统采用CityMaker Server 7.0。 3.4 建设原则和策略 本次项目涉及的业务种类繁多、结构复杂和数据量大。根据项目的具体特 点并结合实际工作需求，确定本项目软件的总体设计应遵循下列基本原则： 1．实用性原则 本项目软件应建成功能实用、结构合理，为各政府职能部门、企业的信息 化系统建设提供地理数据的支撑，为社会公众提供免费的地理信息浏览查询等 综合服务，为推动地理信息资源共享服务开拓新模式，规范资源共享行为，有 效避免重复投资，提高资源的利用率。 2．可扩充性、开放性原则 信息系统的开放性是系统生命力的表现，只有开放的系统才能够兼容和不 断发展，才能保证前期投资持续有效，保证系统可分期逐步发展和整个系统的 日益完善。本项目软件软件系统在运行环境的软、硬件平台选择上要符合行业 标准，具有良好的兼容性和可扩充性，要能够较容易地实现系统的升级和扩充 从而达到保护初期阶段投资的目的。 设计上要充分考虑软件系统的可扩充性和开放性，必须能方便地实现其他 信息的扩展，利用提供的标准接口，方便各政府职能部门、企业通过专用网络 在线获取基础地理数据，并快速应用于各自的专业系统中。 3．规范化原则 软件系统建设应严格按照软件工程的一系列基本步骤（可行性论证、用户需求、初步设计、详细设计、项目实施计划、系统测试、系统试运行、系统验 收）合理规范工程的实施过程。对每一阶段，将提供相应阶段的书面报告。同 时要求予以配合、监督、提供相关资料，提出统一需求。并对每一阶段的成果 进行及时的检验。 项目的系统内容、数据分类与编码、数据精度、作业规程等应采用有关国 家标准、行业标准和地方标准；制定临时规定，补充国家标准、行业标准和地 方标准中没有但需规范化的内容。 4. 标准化原则 标准化是信息系统建设的基础，也是系统与其他系统兼容的和进一步扩充 的根本保证。因此，对于一个信息系统来说，系统设计和数据的规范性和标准 化工作是极其重要的，这是各模块正常运行的保证，是系统开放性和数据共享 的需要。 软件系统建设要符合国家标准和行业标准，可直接调用实现资源共享，还 可以根据需要制定自己的地方标准，保证平台整体的协调性和兼容性，便于规 范化处理。软件系统建设应在参照已有的国家、省、市级标准基础上，同时提 供标准的二次开发接口。 5．先进性原则 先进性是未来实用性的保证，应尽可能采用先进的技术、方法、设备等， 提高共享服务平台的技术水平；在满足平台功能要求的基础上，在尽可能节约 资金投入的同时，保持平台的先进性。软件系统的开发将在总结国内外等多个 类似系统成功经验和教训的基础上，基于较高的起点，采用当前最先进的但又 较为成熟的技术，保证平台的高技术性能水平。 6．安全性和保密性原则 软件系统的网络配置和软件系统应充分考虑数据的保密与安全。多用户任 务实时操作，并能够对用户权限进行严格的设定，确保网络安全可靠地运行。 7. 可靠性和稳定性原则 一般的“稳定性”是指系统的正确性、健壮性两个方面。一方面，软件在 提交前应该经过反复测试，保证系统长期的正常运转；另一方面，软件必须有 足够的健壮性，在发生意外的软、硬件故障等情况下，能够很好地处理并给出错误报告，并且能够得到及时的恢复，减少不必要的损失。软件系统应设计结 构合理，运行应稳定可靠。 8. 经济时效性原则 软件系统的建设在保证功能、性能指标的前提下，应尽可能降低成本，尽 可能利用现有的资源，按计划在规定时间内实现工程建设目标。 9. 适度集中、共建共享原则 软件系统建设将按照“适度物理集中、共建共享”的建设原则统一规划、 统一建设、统一服务。 10．开放与共享性原则 开放与共享是软件系统能够成为城市基础软设施、综合性地理信息资源的 前提和保障，也是系统设计时将要遵循的重要原则。 3.5 培训要求 为保证地理信息共享服务项目建设工程的正常运行，需要在项目中后期对 本系统的使用人员和系统管理员，宿迁市规划局相关人员进行系统性的培训。 通过培训，可使宿迁市规划局独立使用和维护本系统。在设计培训内容时，需 根据不同类型的用户，进行有针对应的培训。第 4 章 总体分析 4.1 共享服务平台体系构架 本项目是“数字宿迁”的核心基础设施之一。它是以基础空间数据库系统 建设为基础，提供基础空间信息元数据的查询；通过稳定的网络传输，在有关 政策法规规章、管理制度、技术标准规范及信息安全措施的约束和指导下，各 政府职能部门可以依托共享服务平台获取不同格式、不同图层、不同要素及不 同属性的基础空间信息，实现基础空间信息的在线共享应用，满足自身的业务 需求；同时完成平台与宿迁市政务信息资源目录体系与交换体系的空间信息资 源目录体系的共享。 基础空间数据库共享服务平台将实现多源、海量基础空间信息资源的管理 和服务，通过提供的技术联盟（OGC）标准规范的二次开发接口，实现异构GIS 平台的数据互操作，满足基础空间信息资源开发和共享的要求，在探索基础空 间信息资源共享应用的关键技术、实现途径、管理模式以及长效机制等方面寻 求突破。该平台将由数据共享服务子系统、门户网站子系统、数据库管理子系 统、运维支撑子系统四部分构成，集海量数据管理、网络空间信息共享、服务 管理和后台日志监控以及资源展示应用等功能于一身，全面考虑效率、高并发 稳定、安全、开发等因素，为全市统一搭建基础空间数据库共享服务平台，为 政府各部门提供高效、安全、可靠的基础空间数据库应用服务。 4.2 平台子系统划分 宿迁项目主要由四个子系统组成，分别是数据库管理子系统、数据共享服 务子系统、运维支撑子系统、门户网站子系统。下面分别介绍各子系统的功能 划分。 1． 门户网站 该系统充分展示平台现有基础空间数据资源情况，以及这些数据在各个领域（综合决策、应急指挥和公众服务）中的作用和典型应用。该系统主要通过 以HTTP+XML、WMS/WFS、Web Service等方式集成数据开发中心提供的服务接口 来开发应用，是整个基础空间数据库共享服务平台可为其他部门提供共享服务 的一个应用范例。 2．资源展示（含SL） SL资源展示子系统是基于SilverLight（简称SL）等富客户端技术构建的 具有丰富表现力、美观、高效的基础地理信息平台中基础数据、常用功能服务 的展示平台。系统功能主要包括地图切换浏览、地名查询、资源目录、多图对 比、功能面板和常用工具等。 3. 开发中心 该系统主要是面向市政府、各委办局和各区县提供基于目录和数据的 Web 服务，实现基础空间数据共享和互操作，以及与各委办局和区县业务应用系统 的无缝集成。 4. 运维支撑子系统 该系统主要是对“平台”系统的管理，提供监控数据库运行状态的功能， 建立数据访问、服务访问的管理日志，以保障整个系统能够为客户端应用访问 提供安全、稳定的支撑。 4.3 平台用户类型划分 按照系统开发与集成项目的设计思想，平台的最终用户可划分为三大类： 系统管理员、数据处理人员和普通用户。  系统管理员 1．系统安全管理、共享服务的管理、系统日常维护 主要职责 2．系统地图配置 3．其他系统维护和参数配置工作 数量 一名或多名 使用子系统 数据共享服务子系统、运维支撑子系统 计算机应用水平 有一定的应用软件使用经验。  数据处理人员 1、共享数据库管理 主要职责 2、元数据管理3、图片数据管理 4、历史数据管理 5、数据安全管理 数量 多名 使用子系统 运维支撑子系统 计算机应用水平 有一定的应用软件使用经验。  普通用户 1. 访问共享数据库中的各项资源 主要职责 2. 进行数据浏览、查询、操作 数量 若干 使用子系统 门户网站 计算机应用水平 有一定的应用软件使用经验。第 5 章 功能需求分析 5.1 门户网站 5.1.1 资源展示 用例编号 R1_8_001 用例名称 基础空间框架数据展示 以瓦片地图服务的方式展示共享数据库中的基础框架数据 简要说明 的体系结构以及主要数据内容。 角色 普通用户 频率 高 用例编号 R1_8_002 用例名称 专题资源展示 从共享数据库中抽取不同的数据，按专题应用进行组合， 简要说明 以WMS地图服务方式展示共享数据库中的数据资源。 角色 普通用户 频率 高 用例编号 R1_8_003 用例名称 按部门、行业、和热点图层的方式展示 按专题分类、部门分类行业分类和热点图层的方式，详细 简要说明 展示共享数据库中的数据资源。 角色 普通用户 频率 高 5.1.2 地名查询 用例编号 R1_13_001 用例名称 地名查询 通过输入地名关键字，即可查询与该地名相关的信息。并 简要说明 且，地图定位到该地名点。 角色 所有用户 频率 高5.1.3 空间查询 用例编号 R1_14_001 用例名称 空间查询 提供两种方法的空间查询：1、在地形图上用鼠标点击视 图区域，根据查询条件，获取当前位置所有对象的属性信 简要说明 息。2、通过设置所要查询的要素图层，输入所查询要素 的关键字，获取该要素的属性信息，并定位到该要素。 角色 所有用户 频率 高 用例编号 R1_14_002 用例名称 缓冲区查询 通过选择用户感兴趣的图层，并输入缓冲半径，可进行缓 简要说明 冲区分析。 角色 所有用户 频率 高 用例编号 R1_14_003 用例名称 地图测量 简要说明 测量距离、测量面积。 角色 所有用户 频率 高 5.2 资源展示（SL 版） 5.2.1 数据展示 用例编号 R2_7_001 用例名称 图形浏览 实现对基础空间框架数据、基础专题数据、政务专题数据等共享平台 简要说明 专题数据的浏览、展示 角色 普通用户 频率 高 用例编号 R2_7_002 用例名称 数据叠加 实现影像与 DEM叠加，空间框架数据与 DEM叠加，空间框架数 简要说明 据、DEM和建筑物叠加形成2.5维数据，空间框架数据、影像和基础 专题数据的叠加，空间框架数据、影像和政务专题数据的叠加。 角色 普通用户频率 高 用例编号 R2_7_003 用例名称 查询定位 通过输入地名关键字，即可查询与该地名相关的信息。并且地图可以 简要说明 定位到该地名点所在位置。 角色 普通用户 频率 高 5.2.2 多窗口对比 用例编号 R2_8_001 用例名称 多窗口对比 可以将当前窗口分成2个或4个窗口，实现在不同窗口加载不同的数 简要说明 据，实现数据的对比查看。 角色 普通用户 频率 中 5.2.3 其他功能展示 用例编号 R2_13_001 用例名称 地图纠错功能展示 提供地名纠错工具条（也称“纠错工具”），对地名地址系统进行纠 简要说明 错处理。 角色 普通用户 频率 高 用例编号 R2_13_002 用例名称 资源查询工具 提供资源查询工具条（也称“查询工具”），一种是关键词查询，一 简要说明 种是空间查询。 角色 普通用户 频率 高 用例编号 R2_13_003 用例名称 自动移动工具提供自动移动工具条。向北移动地图、向南移动地图、向西移动地 简要说明 图、向东移动地图、向西北移动地图、向东北移动地图、向东南移动 地图、向西南移动地图。移动速度分为：默认、快速、中速、慢速。 角色 普通用户 频率 高 用例编号 R2_13_004 用例名称 地名工具条 简要说明 地名工具条（也称‘地名空间查询’），查询矢量图层属性信息。 角色 普通用户 频率 高 用例编号 R2_13_005 用例名称 通用工具条 地图通用工具：放大、缩小、平移、全图、固定比例放大、固定比例 简要说明 缩小、上一视图、下一视图、坐标定位、鹰眼图、旋转地图。 角色 普通用户 频率 高 5.3 开发中心 5.3.1 资源目录服务接口 用例编号 R1_1_001 用例名称 资源目录服务介绍 为使用资源目录服务的用户提供在线帮助，详细介绍 简要说明 服务功能及功能说明。 角色 系统管理员 频率 高 用例编号 R1_1_002 用例名称 查询所有资源 有权限用户通过请求URL，可以获取当前系统中的所 简要说明 有资源信息。 角色 系统管理员 频率 高 用例编号 R1_1_003 用例名称 按主题查询资源有权限用户通过请求URL，可以获取当前系统中的按 简要说明 主题分类的所有资源信息。 角色 系统管理员 频率 高 用例编号 R1_1_004 用例名称 按行业查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 行业分类的所有资源信息。 角色 系统管理员 频率 高 用例编号 R1_1_005 用例名称 按部门查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 部门分类的所有资源信息。 角色 系统管理员 频率 高 用例编号 R1_1_006 用例名称 按存储查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 存储分类的所有资源信息。 角色 系统管理员 频率 高 用例编号 R1_1_007 用例名称 按区域查询资源 有权限用户通过请求URL，可以获取当前系统中的按区 简要说明 域分类的所有资源信息。 角色 系统管理员 频率 高 5.3.2 数据服务接口 用例编号 R1_2_001 用例名称 基础空间数据 实现将基础空间框架数据、影像数据、地名数据发布成 简要说明 WMS服务和Tile服务。其他应用系统调用时，可返回 相应元数据、地图影像和特殊要素信息。 角色 系统管理员频率 高 用例编号 R1_2_002 用例名称 基础专题数据 实现将行政区划数据、道路数据、建筑物数据、水系数 据、绿地数据、规划数据、管线数据等发布成WMS服 简要说明 务和Tile服务。其他应用系统调用时，可返回相应地图 信息、图层信息和特殊要素信息。 角色 系统管理员 频率 高 用例编号 R1_2_003 用例名称 政务专题数据 实现将教育机构、医疗卫生、交通设施、金融机构、旅 游景点、文件体育、宾馆酒楼、购物中心、公共服务、 简要说明 等政务专题数据发布成WMS服务和Tile服务。其他应 用系统调用时，可返回相应地图信息、图层信息和特殊 要素信息。 角色 系统管理员 频率 高 5.3.3 功能服务接口 用例编号 R1_3_001 用例名称 WMS服务介绍 简要说明 WMS服务说明及相关示例 角色 二次开发人员 频率 高 用例编号 R1_3_002 用例名称 瓦片服务介绍 简要说明 瓦片服务说明及相关示例 角色 二次开发人员 频率 高 用例编号 R1_3_003 用例名称 地理编码服务介绍 实现将政务信息数据与地理空间位置相匹配，并发布为 简要说明 地理编码服务。其他系统调用时，可获取系统中所有参 与地名地址分析的空间图层信息。 角色 二次开发人员频率 中 用例编号 R1_3_004 用例名称 用户安全认证接口 简要说明 实现对访问服务的用户进行校验，防止非法访问。 角色 二次开发人员 频率 中 用例编号 R1_3_005 用例名称 坐标转换服务介绍 实现城市坐标系和特定标准坐标系（例如WGS84）之间 简要说明 的位置转换，其他应用系统调用时，可返回转换后的坐 标值。 角色 二次开发人员 频率 中 5.3.4 WEB 服务接口 用例编号 R1_4_001 用例名称 资源目录服务 简要说明 资源目录服务介绍 角色 二次开发人员 频率 低 用例编号 R1_4_002 用例名称 用户服务 用户服务介绍：包括改变当前用户密码、得到当前用户 简要说明 配置信息、获取用户UserKey、使用用户名密码登录、注 销登录。 角色 二次开发人员 频率 中 用例编号 R1_4_003 用例名称 空间查询服务 简要说明 空间查询服务介绍 角色 二次开发人员 频率 低 用例编号 R1_4_004 用例名称 地图服务 简要说明 地图服务介绍。 角色 二次开发人员频率 低 用例编号 R1_4_005 用例名称 编辑服务 简要说明 编辑服务介绍。 角色 二次开发人员 频率 低 用例编号 R1_4_006 用例名称 瓦片服务 简要说明 瓦片服务介绍。 角色 系统管理员 频率 低 用例编号 R1_4_007 用例名称 几何分析服务 简要说明 几何分析服务介绍。 角色 二次开发人员 频率 低 用例编号 R1_4_008 用例名称 高级分析服务 简要说明 高级分析服务介绍。 角色 二次开发人员 频率 低 用例编号 R1_4_009 用例名称 数据抽取服务 简要说明 数据抽取服务介绍。 角色 系统管理员 频率 低 5.3.5 类库参考 用例编号 R1_5_001 用例名称 类库参考 简要说明 提供类库参考，供二次开发使用。 角色 二次开发人员 频率 低5.3.6 用户数据服务 用例编号 R1_6_001 用例名称 用户可访问图层 用于检索当前部门创建并管理的图层列表，以及其他部 简要说明 门共享图层。 角色 系统管理员 频率 中 用例编号 R1_6_002 用例名称 用户地图 实现将用户地图发布为 WMS 服务，用户通过请求 简要说明 URL，可以返回本部门以及其他部门共享地图信息。 角色 系统管理员 频率 中 用例编号 R1_6_003 用例名称 用户定制系统 提供用户自定义系统列表。 简要说明 用户通过请求URL，可以登录到本部门自定义系统以及 其他部门共享系统。 角色 系统管理员 频率 中 5.3.7 开发指南 用例编号 R1_7_001 用例名称 开发指南 为二次开发人员提供文字说明及其代码。 简要说明 用户和Key、在系统中嵌入地图、web服务调用示例、远 程脚本调用、高级脚本开发。 角色 系统管理员 频率 高 5.3.8 共享协议扩展 用例编号 R2_1_001 用例名称 GIS共享服务协议扩展 平 台 要 求 支 持 WMS 、 WFS 、 WCS 、 KML 、 GeoJSON 、 简要说明 GeoR1_EST、GeoJSON、GeoRSS、SOAP、GeoFile等协议，还可进 一步扩展。角色 系统管理员、开发人员 频率 高 用例编号 R2_1_002 用例名称 支持ArcGIS 平台开发 简要说明 支持委办局使用ArcGIS平台共享调用平台服务。 角色 系统管理员、开发人员 频率 高 用例编号 R2_1_003 用例名称 支持其他GIS 平台开发 简要说明 支持委办局使用其他GIS平台共享调用平台服务。 角色 系统管理员、开发人员 频率 高 用例编号 R2_1_004 用例名称 支持CityMaker 三维平台开发 简要说明 支持委办局使用CityMaker三维插件共享调用平台三维相关服务。 角色 系统管理员、开发人员 频率 高 5.3.9 数据服务接口扩展 用例编号 R2_2_001 用例名称 基础专题数据服务 提供包括系列比例尺的道路网、水系、建筑、绿地、行政区划等专题 简要说明 数据服务。 角色 系统管理员、开发人员 频率 高 用例编号 R2_2_002 用例名称 多分辨率多年份影像数据服务 通过在系统存储时保存影像数据的时间属性，则可对多分辨率、多年 份影像数据实现按时间的查询服务等。 简要说明 由于不同区域影像的分辨率不同，如城区是高分辨率 0.2米航飞影 像，其它区域是低精度米影像，如何集成应用。需解决不同坐标系的 问题。 角色 系统管理员、开发人员 频率 高用例编号 R2_2_005 用例名称 元数据内容服务 提供平台共享空间数据的元数据服务。在系统中将扩展一期所实现的 简要说明 元数据服务内容。一是扩展元数据的种类；二是查询方式要更加方 便、实用。 角色 系统管理员、开发人员 频率 高 用例编号 R2_2_006 用例名称 不同时相各类数据管理与共享服务 1．扩展多分辨率多年份的影像数据服务； 2．扩展同一空间位置不同类型数据（空间框架数据、影像数据、基 简要说明 础专题数据、数字高程数据等）之间的关联关系，以便实现不同 时相的空间数据的管理和共享服务，如时态查询服务、数据对比 分析服务等。 角色 系统管理员、开发人员 频率 高 5.3.10 功能服务接口 用例编号 R2_3_001 用例名称 缓冲区分析服务 要求提供基于点、线、面的缓冲计算和分析，支持对地理对象附近的 简要说明 地理要素进行搜索的功能。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_005 用例名称 分级符号叠加服务 简要说明 给定相关条件，使用符号大小来对属性数据进行可视化表达。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_006 用例名称 专题图服务 用户给定相关信息，使用饼图、柱图表达方式在地图上展现属性信息 简要说明 以便于进行区域之间的数据对比。 角色 系统管理员、开发人员 频率 高用例编号 R2_3_007 用例名称 制图服务 提供制图、输出和打印服务。打印输出指打印数据提取和查询统计得 简要说明 到的图形数据或者表格数据。打印输出支持基础地理共享库，各个专 题库中地理要素以及栅格数据库中信息的打印输出。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_010 用例名称 地图标绘服务 提供用户自定义地图标绘，实现在地图上点、线、面要素的绘制，并 简要说明 能适当加上标注。地图标绘服务是指用户利用平台提供的编辑工具对 矢量图形数据进行交互式编辑的过程。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_011 用例名称 地图纠错服务 提供用户对地图中的错误进行纠错，纠错信息经管理员确认后进行数 简要说明 据更新。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_012 用例名称 历史图层服务 实现有关历史图层的管理。平台将提供历史图层的目录服务，相应数 简要说明 据的查询服务等，以及同一类数据不同时期的数据关联和查询。 角色 系统管理员、开发人员 频率 高 用例编号 R2_3_014 用例名称 图式图例服务 可以获取到指定图层的相关符号信息，以方便配置图层不同要素的符 简要说明 号表达、图式图例。 角色 系统管理员、开发人员 频率 高5.3.11 二次开发支持 用例编号 R2_4_001 用例名称 二次开发支持 简要说明 提供类库参考，供二次开发使用。 角色 二次开发人员 频率 低 5.4 运维支撑子系统 5.4.1 系统管理 5.4.1.1 权限管理 用例编号 R1_19_001 用例名称 用户管理 系统登录用户的管理，提供添加、删除用户，修改用户信 简要说明 息等功能。 角色 系统管理员 频率 中 用例编号 R1_19_002 用例名称 用户组管理 用户分组的管理，提供添加、删除用户组，修改用户组信 简要说明 息等功能。 角色 系统管理员 频率 低 用例编号 R1_19_003 用例名称 数据权限管理 给用户、用户组分配不同的数据访问权限。提供添加权 简要说明 限、删除权限等功能。 角色 系统管理员 频率 中 用例编号 R1_19_004 用例名称 接口服务权限管理给用户、用户组分配不同的接口服务权限。提供添加接口 简要说明 服务权限、删除接口服务权限的功能。 角色 系统管理员 频率 中 用例编号 R1_19_005 用例名称 功能权限管理 给用户、用户组分配不同的功能权限。提供添加功能权 简要说明 限、删除功能权限的功能。。 角色 系统管理员 频率 中 5.4.1.2 日志管理 用例编号 R1_20_001 用例名称 日志管理 1、系统对整个系统进行全面的日志记录，包括包括在线 用户日志、系统登录日志、页面访问日志、服务访问 简要说明 日志、子系统访问日志、系统管理日志等。 2、通过设置查询条件：按用户、操作、时间、日志类型 等关键字查询系统日志，并返回正确的查询结果集。 角色 系统管理员 频率 中 5.4.1.3 数据访问统计 用例编号 R1_21_001 用例名称 数据访问统计 统计用户登录系统所访问过的数据图层、访问次数，并以 简要说明 图表的形表现统计结果。 角色 系统管理员 频率 中 5.4.1.4 服务使用登录 用例编号 R1_22_001 用例名称 服务使用登记简要说明 登记平台服务信息及其他共享服务信息。 角色 系统管理员 频率 中 5.4.2 系统监控 5.4.2.1 数据交换监控 用例编号 R1_23_001 用例名称 数据交换监控 简要说明 记录用户对资源的添加、删除、修改、导出操作。 角色 系统管理员 频率 中 5.4.2.2 系统状态监控 用例编号 R1_24_001 用例名称 服务状态监控 结合系统访问成功率和访问平均耗时等技术指标的统计， 简要说明 分析平台运行时的系统负载、系统性能情况，从而便于管 理员诊断平台的运行情况，以便做出合理调整。 角色 系统管理员 频率 高 5.4.3 资源目录建设 用例编号 R1_25_001 用例名称 资源目录编制及维护 维护共享数据库的部门目录结构，包括目录输入、目录编 简要说明 辑等。 角色 系统管理员 频率 低 5.4.4 地图图层管理 用例编号 R1_26_001用例名称 地图图层管理 1、进行资源展示系统所发布地图的配置。 2、提供图层控制接口，可以控制图层列表中各节点图层 简要说明 的可视状态、透明度等信息，可以选择自己感兴趣的 图层进行显示，避免其他不重要图层的干扰。 角色 系统管理员 频率 低 5.4.5 地名地址 用例编号 R1_27_001 用例名称 地址地址 使用地址地址接口，实现单一地址匹配，进行地名地址 简要说明 的更新和维护。 该服务提供各种基于地址库的查询、检索和定位服务。 角色 数据处理人员 频率 低 5.4.6 空间数据管理 用例编号 R2_18_001 用例名称 空间数据配置功能完善 进一步理顺各类空间数据管理和发布流程，将重复管理的部分去除 简要说明 掉，简化和明晰操作流程。 角色 系统管理员 频率 高 5.4.7 空间数据分类与管理标准化 用例编号 R2_19_001 用例名称 数据名称标准化 将所有数据的分组、专题、中文服务名称、英文服务名称、ID等进 简要说明 行标准化处理，并形成标准文档，充分考虑数据的增加，以便后期管 理更新维护 角色 系统管理员 频率 高 用例编号 R2_19_002用例名称 数据存储标准化 SDE数据和瓦片数据的存储结构、命名方式、文件结构组织等进行标 简要说明 准化处理，并形成标准文档，充分考虑数据的增加，以便后期管理更 新维护 角色 系统管理员 频率 高 5.4.8 地址编码管理 用例编号 R2_20_001 用例名称 地名地址维护 生成地名地址数据库、删除已有地名地址数据，完成地名地址增量的 简要说明 导入与更新。 角色 数据处理人员 频率 中 用例编号 R2_20_003 用例名称 地名地址统计 简要说明 对地名地址数据统计个数。 角色 数据处理人员 频率 中 5.4.9 资源管理行为监控 用例编号 R2_21_001 用例名称 数据交换监控 简要说明 记录用户对资源的添加、删除、修改、导出等操作。 角色 系统管理员 频率 中 用例编号 R2_21_002 用例名称 服务状态监控 结合系统访问成功率和访问平均耗时等技术指标的统计，分析平台运 简要说明 行时的系统负载、系统性能情况，从而便于管理员诊断平台的运行情 况，以便做出合理调整。 角色 系统管理员 频率 高5.4.10 资源内容审核 用例编号 R2_22_001 用例名称 上传资源内容审核 完善对资源上传者上传的资源内容、提交的资源描述元数据信息的审 简要说明 核，丰富表现方式，实现有效管理。 角色 系统管理员 频率 中第 6 章 功能需求规格定义 6.1 门户网站 6.1.1 资源展示 用例编号 R1_8_001 用例名称 基础空间框架数据展示 以瓦片地图服务的方式展示共享数据库中的基础框架数据 简要说明 的体系结构以及主要数据内容。 角色 普通用户 频率 高 1、利用切图工具 将MXD 文件生成瓦片0-11级； 2、在运维支撑子系统中进行图层配置； 前提条件 3、在资源目录管理中对需要所布的图层进行注册。 4、在资源目录权限管理中，将该资源的操作权限正确赋 给人员角色。 1、登录资源展示子系统。 主事件流 2、点击菜单“资源目录”； 3、展开“基础空间框架数据”列表。 其他事件流 具有权限的人员可以访问到该资源，通过地图窗口工具栏 事后条件 可以进行一些常用地图操作。 如果没有将资源的操作权限赋予访问用户，则无法查看该 错误流 资源。 非功能需求 其他 用例编号 R1_8_002 用例名称 专题资源展示 从共享数据库中抽取不同的数据，按专题应用进行组合， 简要说明 以WMS地图服务方式展示共享数据库中的数据资源。 角色 普通用户 频率 高 1、利用ArcCatalog 将MXD 文件发布成Web Service； 2、在运维支撑子系统中进行图层配置，配置地图类型为 服务名； 前提条件 3、在资源目录管理中对需要所布的图层进行注册。 4、在资源目录权限管理中，将该资源的操作权限正确赋 给人员角色。 1、登录资源展示子系统。 主事件流 2、点击菜单“资源目录”； 3、展开“专题资源数据”。其他事件流 具有权限的人员可以访问到该资源，通过地图窗口工具栏 事后条件 可以进行一些常用地图操作。 如果没有将资源的操作权限赋予访问用户，则无法查看该 错误流 资源。 非功能需求 其他 用例编号 R1_8_003 用例名称 按部门、行业、和热点图层的方式展示 按专题分类、部门分类行业分类和热点图层的方式，详细 简要说明 展示共享数据库中的数据资源。 角色 普通用户 频率 高 1、利用ArcCatalog 将MXD 文件发布成Web Service； 2、在运维支撑子系统中进行图层配置； 前提条件 3、在资源目录管理中对需要所布的图层进行注册。 4、在资源目录权限管理中，将该资源的操作权限正确赋 给人员角色。 1、登录资源展示子系统。 2、点击菜单“资源目录”； 主事件流 3、展开按专题、按部门、按行业、按热点四种分类方 式。 其他事件流 具有权限的人员可以访问到该资源，通过地图窗口工具栏 事后条件 可以进行一些常用地图操作。 1、如果没有将资源的操作权限赋予访问用户，则无法查 看该资源。 错误流 2、本部门用户不用赋予资源权限就可以访问到该部门资 源数据。 非功能需求 其他 6.1.2 地名查询 用例编号 R1_13_001 用例名称 地名查询 通过输入地名关键字，即可查询与该地名相关的信息。并 简要说明 且，地图定位到该地名点。 角色 所有用户 频率 高 前提条件 地图窗口工具栏中包含地名查询工具 1、单击地图窗工具栏上的地名查询图标，打开【地名查 主事件流 询对话框】，设置查询条件，执行查询； 2、根据查询条件显示查询结果。 地图工具栏上放大、缩小、全图、刷新、平移、测量长 其他事件流 度、测量面积功能均正常。 地图窗口以渐变色的开式，按查询条件，宏观展示地形图 事后条件 更新情况。错误流 非功能需求 其他 6.1.3 空间查询 用例编号 R1_14_001 用例名称 空间查询 提供两种方法的空间查询：1、在地形图上用鼠标点击视 图区域，根据查询条件，获取当前位置所有对象的属性信 简要说明 息。2、通过设置所要查询的要素图层，输入所查询要素 的关键字，获取该要素的属性信息，并定位到该要素。 角色 所有用户 频率 高 前提条件 地图工具栏存在空间查询工具 1、单击地图窗口工具栏上的“空间查询工具”图标，打 开【空间查询】对话框，选择查询图层，并使用点 主事件流 选、矩形选、直线选、折线选、多边形选查询； 2、根据查询条件弹出查询结果集对话框，选择结果记录 后可以定位； 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_14_002 用例名称 缓冲区查询 通过选择用户感兴趣的图层，并输入缓冲半径，可进行缓 简要说明 冲区分析。 角色 所有用户 频率 高 前提条件 地图工具栏中存在缓冲区分析工具 1、单击地图窗口工具栏上的“缓冲区分析工具”图标， 打开【缓冲区查询】对话框，设定缓冲区距离，并使 主事件流 用点选、矩形选、直线选、折线选、多边形选查询； 2、地图窗口显示缓冲区范围； 其他事件流 在地图上划定几何体后使用设定的缓冲距离进行空间分 事后条件 析。 错误流 非功能需求 其他 用例编号 R1_14_003用例名称 地图测量 简要说明 测量长度、测量面积。 角色 所有用户 频率 高 前提条件 地图工具栏中存在地图测量工具 1、单击地图窗口工具栏上的“测量距离”图标，在地图 上多次点击，测量鼠标点之间的线段距离； 主事件流 2、单击地图窗口工具栏上的“测量面积”图标，在地图 上多次点击，测量鼠标点构成的多边形面积； 其他事件流 事后条件 错误流 非功能需求 其他 6.2 资源展示 (SL 版) 6.2.1 数据展示 用例编号 R2_7_001 用例名称 图形浏览 实现对基础空间框架数据、基础专题数据、政务专题数据等共 简要说明 享平台专题数据的浏览、展示。 角色 普通用户 频率 高 1、在运维支撑子系统中进行图层配置； 3、在资源目录管理中对需要发布的图层进行注册。 前提条件 2、配置SL资源展示子系统的地图权限。 4、在资源目录权限管理中，将该资源的操作权限正确赋给人员 角色。 1、登录SL资源展示子系统。 主事件流 2、浏览、查看基础空间框架数据、基础专题数据、政务专题数 据等。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_7_002 用例名称 数据叠加 实现影像与DEM叠加，空间框架数据与DEM叠加，空间框架 数据、DEM和建筑物叠加形成2.5维数据，空间框架数据、影 简要说明 像和基础专题数据的叠加，空间框架数据、影像和政务专题数 据的叠加。 角色 普通用户 频率 高1、用户具有操作数据的权限 前提条件 2、用户具有数据叠加功能的权限 1、登录SL资源展示子系统。 主事件流 2、切换需要叠加显示的标签。 3、数据叠加显示。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_7_002 用例名称 统计图层 通过勾选图层列表中的统计图层，系统将按事先定义好的统计 简要说明 方式显示统计结果。 角色 普通用户 频率 高 1、用户具有操作数据的权限 前提条件 2、用户具有统计图层功能的权限 1、登录SL资源展示子系统。 主事件流 2、切换需要统计图层的标签。 3、统计结果显示。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_7_003 用例名称 查询定位 通过输入地名关键字，即可查询与该地名相关的信息。并且地 简要说明 图可以定位到该地名点所在位置。 角色 普通用户 频率 高 前提条件 1、登录SL资源展示子系统。 主事件流 2、打开地名查询窗口，输入查询关键字。 3、显示查询结果，并定位到图上位置。 其他事件流 事后条件 错误流 非功能需求 其他6.2.2 多窗口对比 用例编号 R2_8_001 用例名称 多窗口对比 可以将当前窗口分成2个或4个窗口，实现在不同窗口加载不 简要说明 同的数据，实现数据的对比查看。 角色 普通用户 频率 中 1、将该操作权限正确赋给人员角色。 前提条件 2、人员角色具有操作多种数据的权限。 1、登录资源展示子系统。 2、点击菜单“资源目录”。 3、选择2窗口或4窗口显示。 主事件流 4、选择每个窗口要显示的数据源。 5、可设置当前窗体。 6、多窗体同步显示、查询。 其他事件流 事后条件 错误流 如果没有将操作权限、数据权限赋予访问用户，则无法实现。 非功能需求 其他 6.2.3 历史图层对比 用例编号 R2_9_001 用例名称 多窗口对比历史数据 可以将当前窗口分成2个或4个窗口，实现在不同窗口加载不 简要说明 同时期的历史数据，实现历史数据的对比查看。 角色 普通用户 频率 中 1、人员角色具有操作该数据的权限。 前提条件 2、该数据具有不同时期的历史数据。 3、人员角色具有查看历史数据的权限。 1、登录资源展示子系统。 2、点击菜单“资源目录”。 3、选择要查看的数据。 主事件流 4、选择“历史数据查看”按钮。 5、系统根据历史数据版本自动计算显示的窗口数。 6、可设置当前窗体。 7、多窗体同步显示、查询。 其他事件流 事后条件 通过地图窗口工具栏可以进行一些常用地图操作。 错误流 如果访问用户没有权限，则无法实现上述功能。 非功能需求其他 用例编号 R2_9_002 用例名称 时间轴查看历史数据 简要说明 可以设置时间轴，分别表示不同年份的数据，分别对比查看。 角色 普通用户 频率 中 1、将该操作权限正确赋给人员角色。 前提条件 2、人员角色具有操作该数据的权限。 3、该数据具有不同时期的历史数据。 1、登录资源展示子系统。 2、点击菜单“资源目录”。 3、选择要查看的数据。 主事件流 4、切换到“时间轴视图”标签页。 5、系统根据时间自动初始化时间轴。 6、拖动时间滑块显示不同时期数据。 其他事件流 通过地图窗口工具栏可以进行一些常用地图操作。 事后条件 如果访问用户没有权限，则无法实现上述功能。 错误流 非功能需求 其他 6.2.4 其他功能展示 用例编号 R2_13_001 用例名称 地图纠错功能展示 提供地名纠错工具条（也称“纠错工具”），对地名地址系统 简要说明 进行纠错处理。 角色 普通用户 频率 高 前提条件 地图窗口工具栏中包含地图纠错工具。 1、单击地图窗工具栏上的地图纠错图标，打开【地图纠错窗 主事件流 口】，填写纠错信息，并提交。 其他事件流 事后条件 1、纠错信息经系统管理员审核后予以更新。 错误流 非功能需求 其他 用例编号 R2_13_002 用例名称 资源查询工具 提供资源查询工具条（也称“查询工具”），一种是关键词查 简要说明 询，一种是空间查询。 角色 普通用户 频率 高前提条件 1、打开资源查询工具条（也称“查询工具”）。 2、指定查询图层，输入查询关键词，点击“查询”按钮，启 动向导式搜索（模糊搜索）。 主事件流 3、弹出查询结果。 4、指定所需查询的图层、通过多种查询方式如矩形查询、圆 形查询、多边形查询、点击查询及周边查询，查找选定空 间范围内符合查询条件的数据信息。 点选、线选、矩形选、圆选、多边形选、自由曲线选、属性查 其他事件流 询。 事后条件 错误流 非功能需求 其他 用例编号 R2_13_003 用例名称 自动移动工具 提供自动移动工具条。向北移动地图、向南移动地图、向西移 动地图、向东移动地图、向西北移动地图、向东北移动地图、 简要说明 向东南移动地图、向西南移动地图。移动速度分为：默认、快 速、中速、慢速。 角色 普通用户 频率 高 前提条件 1、打开自动移动工具条。 主事件流 2、点击工具条上的工具按钮，实现相应功能。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_13_004 用例名称 地名工具条 地名工具条（也称‘地名空间查询’），查询矢量图层属性信 简要说明 息。 角色 普通用户 频率 高 前提条件 1、打开地名工具条。 2、点击工具条上按钮，在图上进行相应的点点、拉框、画 主事件流 线、画多边形等操作。 3、系统会根据所勾画的查询区域，将符合查询条件的数据结 果进行汇总，并弹出结果窗口。 其他事件流 事后条件错误流 非功能需求 其他 用例编号 R2_13_005 用例名称 通用工具条 地图通用工具：放大、缩小、平移、全图、固定比例放大、固 简要说明 定比例缩小、上一视图、下一视图、坐标定位、鹰眼图、旋转 地图。 角色 普通用户 频率 高 前提条件 1、打开通用工具条。 主事件流 2、点击工具条上按钮，实现相应功能。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_13_006 用例名称 部门共享应用展示 方便各部门上传共享应用简介和共享应用案例图片，实现各部 简要说明 门共享应用的集中展示。 角色 普通用户 频率 高 前提条件 1、登录资源展示子系统。 主事件流 2、点击菜单“部门共享应用展示”。 3、上传共享应用简介、案例图片和网站访问地址。 其他事件流 事后条件 错误流 非功能需求 其他 6.3 开发中心 6.3.1 资源目录服务接口 用例编号 R1_1_001 用例名称 资源目录服务介绍为使用资源目录服务的用户提供在线帮助，详细介绍 简要说明 服务功能及功能说明。 角色 系统管理员 频率 高 资源提供者将服务各方面信息注册到资源目录服务 前提条件 中。 1、用户登录到共享服务子系统。 主事件流 2、单击菜单“资源目录服务介绍” ，右侧页面列出 有关资源目录服务功能及其说明。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_1_002 用例名称 查询所有资源 有权限用户通过请求URL，可以获取当前系统中的所 简要说明 有资源信息。 角色 系统管理员 频率 高 资源提供者将服务各方面信息注册到资源目录服务 前提条件 中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“查询所有资 主事件流 源” ，右侧页面列出有关获取当前系统中的所有 资源信息的请求URL、参数说明及其请求示例。 3、请求资源的URL成功返回xml文件。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_1_003 用例名称 按主题查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 主题分类的所有资源信息。 角色 系统管理员 频率 高 资源提供者将服务各方面信息注册到资源目录服务 前提条件 中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“按主题查询资源” 主事件流 ，请求用于按主题获取当前系统中的所有资源信 息。 其他事件流 事后条件错误流 非功能需求 其他 用例编号 R1_1_004 用例名称 按行业查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 行业分类的所有资源信息。 角色 系统管理员 频率 高 资源提供者将服务各方面信息注册到资源目录服务 前提条件 中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“按行业查询资源” 主事件流 ，请求用于按行业获取当前系统中的所有资源信 息。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_1_005 用例名称 按部门查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 部门分类的所有资源信息。 角色 系统管理员 频率 高 前提条件 资源提供者将服务各方面信息注册到资源目录服务中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“按部门查询资源” 主事件流 ，请求用于按部门获取当前系统中的所有资源信 息。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_1_006 用例名称 按存储查询资源 有权限用户通过请求URL，可以获取当前系统中的按 简要说明 存储分类的所有资源信息。 角色 系统管理员频率 高 前提条件 资源提供者将服务各方面信息注册到资源目录服务中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“按存储查询资源” 主事件流 ，请求用于按存储获取当前系统中的所有资源信 息。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_1_007 用例名称 按区划查询资源 有权限用户通过请求URL，可以获取当前系统中的按区 简要说明 域分类的所有资源信息。 角色 系统管理员 频率 高 前提条件 资源提供者将服务各方面信息注册到资源目录服务中。 1、用户登录到共享服务子系统。 2、单击菜单“资源目录服务”->“按区划查询资 主事件流 源” ，请求用于按区划获取当前系统中的所有资 源信息。 其他事件流 事后条件 错误流 非功能需求 其他 6.3.2 数据服务接口 用例编号 R1_2_001 用例名称 基础空间数据 实现将基础空间框架数据、影像数据、地名数据发布成 简要说明 WMS服务和Tile服务。其他应用系统调用时，可返回 相应元数据、地图影像和特殊要素信息。 角色 系统管理员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将基础空间数据配置成MXD 文件。 1、利 用 ArcCatalog 将 MXD 文 件 发 布 成 Web 主事件流 Service； 2、在运维支撑子系统中进行图层配置，配置地图类型为服务名； 3、在资源目录管理中对需要所布的图层进行注册。 4、登录共享服务子系统请求URL。 在安全管理中，将该服务的操作权限正确赋给人员角 其他事件流 色。 具有权限的人员可以访问到该电子地图服务 事后条件 （WMS），返回结果为正确范围的电子地图图片。 1、如果没有将电子地图的 MXD 文件正确发布 Web Service，则无法发布本服务。 错误流 2、如果访问用户没有配置访问服务的权限，则无法访 问到该服务。 要求服务发布后，根据请求生成和返回图片的响应时间 非功能需求 要短。 其他 用例编号 R1_2_002 用例名称 基础专题数据 实现将行政区划数据、道路数据、建筑物数据、水系数 据、绿地数据、规划数据、管线数据等发布成WMS服 简要说明 务和Tile服务。其他应用系统调用时，可返回相应地图 信息、图层信息和特殊要素信息。 角色 系统管理员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将基础专题数据配置成MXD 文件。 1、利 用 ArcCatalog 将 MXD 文 件 发 布 成 Web Service； 2、在运维支撑子系统中进行图层配置，配置地图类型 主事件流 为服务名； 3、在资源目录管理中对需要所布的图层进行注册。 4、登录共享服务子系统请求URL。 在安全管理中，将该服务的操作权限正确赋给人员角 其他事件流 色。 具有权限的人员可以访问到该电子地图服务 事后条件 （WMS），返回结果为正确范围的电子地图图片。 1、如果没有将电子地图的 MXD 文件正确发布 Web Service，则无法发布本服务。 错误流 2、如果访问用户没有配置访问服务的权限，则无法访 问到该服务。 要求服务发布后，根据请求生成和返回图片的响应时间 非功能需求 要短。 其他 用例编号 R1_2_003 用例名称 政务专题数据 实现将教育机构、医疗卫生、交通设施、金融机构、旅 游景点、文件体育、宾馆酒楼、购物中心、公共服务、 简要说明 等政务专题数据发布成WMS服务和Tile服务。其他应 用系统调用时，可返回相应地图信息、图层信息和特殊 要素信息。 角色 系统管理员频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将政务专题数据配置成MXD 文件。 1、利 用 ArcCatalog 将 MXD 文 件 发 布 成 Web Service； 2、在运维支撑子系统中进行图层配置，配置地图类型 主事件流 为服务名； 3、在资源目录管理中对需要所布的图层进行注册。 4、登录共享服务子系统请求URL。 在安全管理中，将该服务的操作权限正确赋给人员角 其他事件流 色。 具有 权限的 人员可以访问 到该 电子地图服务 事后条件 （WMS），返回结果为正确范围的电子地图图片。 1、如果没有将电子地图的 MXD 文件正确发布 Web Service，则无法发布本服务。 错误流 2、如果访问用户没有配置访问服务的权限，则无法访 问到该服务。 要求服务发布后，根据请求生成和返回图片的响应时间 非功能需求 要短。 其他 6.3.3 功能服务接口 用例编号 R1_3_001 用例名称 WMS服务 简要说明 WMS服务功能说明及相关示例。 角色 二次开发人员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将电子地图、地形图、影像图配置成MXD 文件。 1、登录共享服务子系统。 2、切换到“WMS服务”菜单。 主事件流 3、查 看 到 WMS 服 务 介 绍 及 其 方 法 ， 包 括 ： GetCapabilities 方法、GetMap 方法、GetFeatureInfo 方法。 在安全管理中，将该服务的操作权限正确赋给人员角 其他事件流 色。 事后条件 具有权限的人员可以查看WMS服务及其方法。 错误流 非功能需求 其他 用例编号 R1_3_002 用例名称 瓦片服务 简要说明 瓦片服务功能说明及其相关示例。角色 二次开发人员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将电子地图、地形图、影像图配置成MXD 文件。 1、登录共享服务子系统。 2、切换“切片数据服务”菜单。 主事件流 3、查看到瓦片服务介绍，包括：获取瓦片元数据、获 取瓦片图片。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_3_003 用例名称 地理编码服务 实现将政务信息数据与地理空间位置相匹配，并发布为 简要说明 地理编码服务。其他系统调用时，可获取系统中所有参 与地名地址分析的空间图层信息。 角色 二次开发人员 频率 中 前提条件 1、登录共享服务子系统。 2、切换“地理编码服务”菜单； 主事件流 3、查看到地理编码服务介绍，包括：地址编码元数 据、逆地理编码。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_3_004 用例名称 用户安全认证接口 简要说明 实现对访问服务的用户进行校验，防止非法访问。 角色 二次开发人员 频率 中 前提条件 1、登录共享服务子系统。 2、切换“用户安全认证接口”菜单； 主事件流 3、查看到用户安全认证接口介绍，包括：登录URL、 注销URL。 其他事件流 事后条件错误流 非功能需求 其他 用例编号 R1_3_005 用例名称 坐标转换服务接口 实现城市坐标系和特定标准坐标系（例如WGS84）之间 简要说明 的位置转换，其他应用系统调用时，可返回转换后的坐 标值。 角色 二次开发人员 频率 中 前提条件 1、登录共享服务子系统。 主事件流 2、切换“坐标转换服务”菜单； 3、查看到坐标转换服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 6.3.4 WEB 服务接口 用例编号 R1_4_001 用例名称 资源目录服务 简要说明 资源目录服务介绍 角色 二次开发人员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看到资源目录服务服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_002 用例名称 用户服务 简要说明 用户服务介绍。 角色 二次开发人员 频率 中前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看到用户服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_003 用例名称 空间查询服务 简要说明 提供空间查询数据方法，供二次开发使用。 角色 二次开发人员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看空间查询服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_004 用例名称 地图服务 简要说明 提供web服务发布方法，供二次开发使用。 角色 二次开发人员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看地图服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_005 用例名称 编辑服务简要说明 提供编辑服务方法，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看编辑服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_006 用例名称 瓦片服务 简要说明 提供瓦片服务发布方法，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看瓦片服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_007 用例名称 几何分析服务 简要说明 提供几何分析方法，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看几何分析服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_008用例名称 高级分析服务 简要说明 提供高级分析方法，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看高级分析服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_4_009 用例名称 数据抽取服务 简要说明 提供数据抽取方法，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看数据抽取服务介绍。 其他事件流 事后条件 错误流 非功能需求 其他 6.3.5 类库参考 用例编号 R1_5_001 用例名称 类库参考 简要说明 提供类库参考，供二次开发使用。 角色 系统管理员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“WEB服务”菜单； 3、查看类库参考。 其他事件流 事后条件 错误流非功能需求 其他 6.3.6 用户数据服务 用例编号 R1_6_001 用例名称 用户可访问图层 用于检索当前部门创建并管理的图层列表，以及其他部 简要说明 门共享图层。 角色 系统管理员 频率 中 前提条件 在资源目录管理中对本部门图层进行注册。 1、登录共享服务子系统。 主事件流 2、点击菜单“用户数据服务”->“用户可访问图层”； 3、查看本部门图层及其他部门共享图层。 其他事件流 事后条件 1、当本部门没有注册的图层时，将看不到本部门图层数 据。 错误流 2、当登录用户没有权限时，也不能看到其他部门共享图 层数据。 非功能需求 其他 用例编号 R1_6_002 用例名称 用户地图 实现将用户地图发布为 WMS 服务，用户通过请求 简要说明 URL，可以返回本部门以及其他部门共享地图信息。 角色 系统管理员 频率 中 前提条件 在资源展示子系统中已定制用户地图。 1、登录共享服务子系统。 主事件流 2、点击菜单“用户数据服务”->“用户地图”； 3、查看本部门地图及其他部门共享地图。 其他事件流 事后条件 1、当本部门没有定制地图时，本部门地图列表为空。 错误流 2、当登录用户没有权限时，也不能看到其他部门共享地 图。 非功能需求 其他 用例编号 R1_6_007 用例名称 用户定制系统提供用户自定义系统列表。 简要说明 用户通过请求URL，可以登录到本部门自定义系统以及 其他部门共享系统。 角色 系统管理员 频率 中 前提条件 在资源展示子系统中定制自定义系统。 1、登录共享服务子系统。 主事件流 2、点击菜单“用户数据服务”->“用户定制系统”； 3、查看本部门系统及其他部门共享系统。 其他事件流 事后条件 1、当本部门没有定制系统时，本部门系统列表为空。 错误流 2、当登录用户没有权限时，也不能看到其他部门共享系 统。 非功能需求 其他 6.3.7 开发指南 用例编号 R1_7_001 用例名称 开发指南 为二次开发人员提供说明及其代码。 简要说明 用户和Key、在系统中嵌入地图、web服务调用示例、远 程脚本调用、高级脚本开发。 角色 系统管理员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、点击菜单“开发指南”； 3、查看开发指南。 其他事件流 事后条件 错误流 非功能需求 其他 6.3.8 共享协议扩展 用例编号 R2_1_001 用例名称 GIS共享协议扩展 要 求 支 持 WMS 、 WFS 、 WCS 、 KML 、 GeoJSON 、 简要说明 GeoR1_EST、GeoJSON、GeoRSS、SOAP、GeoFile等协议，还可进一步扩展。 角色 系统管理员、开发人员 频率 高 前提条件 资源提供者将服务各方面信息注册到数据服务中。 3、用户登录到共享服务子系统。 主事件流 4、单击菜单“数据服务”，选定左侧资源目录树下的某一数 据项，右侧页面列出相关协议及调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_1_002 用例名称 支持ArcGIS 平台开发 简要说明 支持委办局使用ArcGIS平台共享调用平台服务。 角色 系统管理员、开发人员 频率 高 前提条件 资源提供者将服务各方面信息注册到数据服务服务中。 1、用户登录到共享服务子系统。 2、单击菜单“数据服务”，选定左侧资源目录树下的某一数据 主事件流 项，右侧页面列出 Arcgis WMS、Arcgis Flex 等调用配置链 接。 3、按照提示在ArcGIS平台配置即可。 其他事件流 在安全管理中，将该服务的操作权限赋给相应人员。 事后条件 错误流 非功能需求 其他 用例编号 R2_1_003 用例名称 支持其他GIS 平台开发 简要说明 支持委办局使用其他GIS平台共享调用平台服务。 角色 系统管理员、开发人员 频率 高 前提条件 资源提供者将服务各方面信息注册到数据服务、web服务中。 1、用户登录到共享服务子系统。 2、单击菜单“数据服务”，选定左侧资源目录树下的某一数据 项，右侧页面列出相关协议及调用示例，按照提示集成到其他 主事件流 GIS平台。 3、单击菜单“功能服务”，查看相应的服务介绍和调用，集成 到相应GIS平台。 4、单击菜单“Web服务”，查看相应的服务介绍和调用方式。 其他事件流 在安全管理中，将该服务的操作权限赋给相应人员。 事后条件 错误流非功能需求 其他 6.3.9 数据服务接口扩展 用例编号 R2_2_001 用例名称 基础专题数据服务 提供包括系列比例尺的道路网、水系、建筑、绿地、行政区划 简要说明 等专题数据服务。 角色 系统管理员、开发人员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将基础专题数据配置成MXD 文件。 1、利用ArcCatalog 将MXD 文件发布成Web Service； 2、在运维支撑子系统中进行图层配置，配置地图类型为服务 主事件流 名； 3、在资源目录管理中对需要发布的图层注册。 4、登录共享服务子系统请求URL。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 具有权限的人员可以访问到该基础专题数据，返回结果为正确 事后条件 范围的基础专题数据。 1、如果没有将基础专题数据的 MXD 文件正确发布 Web Service，则无法发布本服务。 错误流 2、如果访问用户没有配置访问服务的权限，则无法访问到该服 务。 非功能需求 要求服务发布后，根据请求生成和返回图片的响应时间要短。 其他 用例编号 R2_2_002 用例名称 多分辨率多年份影像数据服务 通过在系统存储时保存影像数据的时间属性，可对多分辨率、 简要说明 多年份影像数据实现按时间的查询服务等。 角色 系统管理员、开发人员 频率 高 前提条件 1、已将影像数据切割成瓦片。 5、在运维支撑子系统中进行地图配置，配置服务名； 主事件流 6、在资源目录管理中对需要发布的地图进行注册。 7、登录共享服务子系统请求URL。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 具有权限的人员可以访问到该影像图，返回结果为正确范围的 事后条件 影像图图片。 错误流 3、如果访问用户没有配置访问服务的权限，则无法访问到该服务。 非功能需求 要求服务发布后，根据请求生成和返回图片的响应时间要短。 其他 用例编号 R2_2_003 用例名称 地形渲染与影像叠加服务 主要提供DEM 数据与矢量数据、与影像数据的叠加服务。根 简要说明 据查询条件返回选定范围的三维地表模型数据。 角色 系统管理员、开发人员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将矢量数据配置成MXD文件。 3、DEM、影像已切割成瓦片 1、利用ArcCatalog 将MXD 文件发布成Web Service； 2、在运维支撑子系统中进行叠加图层配置，配置地图类型为 主事件流 服务名； 3、在资源目录管理中对需要所发布的图层进行注册。 4、登录共享服务子系统请求URL。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 具有权限的人员可以访问到该叠加地图，返回结果为正确范围 事后条件 的叠加图片。 1、如果没有将矢量的MXD 文件正确发布Web Service，则无 法发布本服务。 错误流 2、如果访问用户没有配置访问服务的权限，则无法访问到该 服务。 非功能需求 要求服务发布后，根据请求生成和返回图片的响应时间要短。 其他 用例编号 R2_2_004 用例名称 数字高程模型服务 简要说明 提供对城市DEM数据的访问及叠加显示。 角色 系统管理员、开发人员 频率 高 前提条件 1、已将DEM数据切割成瓦片。 1、在运维支撑子系统中进行地图配置，配置服务名； 主事件流 2、在资源目录管理中对需要发布的地图进行注册。 3、登录共享服务子系统请求URL。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 具有权限的人员可以访问到该DEM数据，返回结果为正确范 事后条件 围的DEM图片。 1、如果访问用户没有配置访问服务的权限，则无法访问到该服 错误流 务。 非功能需求 要求服务发布后，根据请求生成和返回图片的响应时间要短。 其他 用例编号 R2_2_005用例名称 元数据内容服务 提供平台共享空间数据的元数据服务。在系统中将扩展一期所 简要说明 实现的元数据服务内容。一是扩展元数据的种类；二是查询方 式要更加方便、实用。 角色 系统管理员、开发人员 频率 高 前提条件 资源提供者将服务各方面信息注册到数据服务中。 1、用户登录到共享服务子系统。 主事件流 2、单击菜单“数据服务”，选定左侧资源目录树下的某一数据 项，右侧页面选择元数据服务，列出该数据的元数据信息。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_2_006 用例名称 不同时相各类数据管理与共享服务 1、扩展多分辨率多年份的影像数据服务； 2、扩展同一空间位置不同类型数据（空间框架数据、影像数 简要说明 据、基础专题数据、数字高程数据等）之间的关联关系，以便 实现不同时相的空间数据的管理和共享服务，如时态查询服 务、数据对比分析服务等。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录到共享服务子系统。 2、点击菜单“数据服务”，选定左侧资源目录树下的某一数据 主事件流 项，右侧页面选择“时相服务” 3、列出该数据不同时相数据的访问方式和调用样例。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 事后条件 1、如果访问用户没有配置访问服务的权限，则无法访问到该服 错误流 务。 非功能需求 要求服务发布后，根据请求生成和返回图片的响应时间要短。 其他 6.3.10 功能服务接口 用例编号 R2_3_001 用例名称 缓冲区分析服务 提供基于点、线、面的缓冲计算和分析，支持对地理对象附近 简要说明 的地理要素进行搜索的功能。 角色 系统管理员、开发人员 频率 高1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将矢量图配置成MXD 文件。 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“缓冲区分析服务”。 3、查看缓冲区分析服务的介绍和调用方法。 其他事件流 在安全管理中，将该服务的操作权限正确赋给人员角色。 事后条件 具有权限的人员可以查看缓冲区分析服务及其方法。 错误流 非功能需求 其他 用例编号 R2_3_002 用例名称 叠置分析服务 叠置分析主要用来提取空间隐含信息，它将有关主题层组成的 各个数据层面进行叠置产生一个新的数据层面，其结果综合了 简要说明 原来两个或多个层面要素所具有的属性。实现以下几个类别的 叠置分析：图层擦除、识别叠加、交集操作、均匀差值、图层 合并和修正更新。 角色 系统管理员、开发人员 频率 高 1、服务器上已经安装ArcGIS Server 。 前提条件 2、已将矢量图配置成MXD 文件。 1、登录共享服务子系统。 2、切换到“功能服务”菜单下的“叠置分析服务”。 主事件流 3、查看叠置分析服务的介绍和调用方法，具体包括图层擦 除、识别叠加、交集操作、均匀差值、图层合并和修正更 新等。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_003 用例名称 几何分析服务 支持常见空间关系的分析和运算，如凸壳分析、 差异分析、联 简要说明 合分析、相交分析、对称差异分析、包含分析、距离计算、质 心计算、外包边界计算等通用几何计算。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“几何分析服务”。 3、可查看到多种几何分析服务和服务调用说明。 其他事件流 事后条件错误流 非功能需求 其他 用例编号 R2_3_004 用例名称 视觉信息叠加服务 将指定的空间信息内容叠加显示在平台数据中，以便研究者判 简要说明 断其相互空间关系，获得更为丰富的空间信息体验。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“视觉信息叠加服务”。 3、查看视觉信息叠加服务的介绍和调用方法。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_005 用例名称 分级符号叠加服务 简要说明 给定相关条件，使用符号大小来对属性数据进行可视化表达。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“分级符号叠加服务”。 3、查看分级符号叠加服务的介绍和调用方法。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_006 用例名称 专题图服务 用户给定相关信息，使用饼图、柱图表达方式在地图上展现属 简要说明 性信息以便于进行区域之间的数据对比。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“专题图服务”。 3、查看专题图服务的介绍和调用方法，包括饼图、柱图等。其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_007 用例名称 制图服务 提供制图、输出和打印服务。打印输出指打印数据提取和查询 统计得到的图形数据或者表格数据。打印输出支持基础地理共 简要说明 享库，各个专题库中地理要素以及栅格数据库中信息的打印输 出。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“制图服务”。 3、查看制图服务的介绍和调用方法。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_008 用例名称 数据转换服务 用户可以转换具有权限的矢量数据为栅格文件、shape文件、 cad文件、KML文件；可以对具有权限的图层进行条件提取。数 简要说明 据转换在服务器上进行，转换完成后将提供数据的下载或是分 发服务。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 2、切换到“功能服务”菜单下的“数据转换服务”。 主事件流 3、查看数据转换服务的介绍和调用方法。 4、提供数据转换结果的下载或分发。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_009 用例名称 坐标变换服务 提供宿迁坐标系与常见国家标准坐标系之间的转换。以方便不 简要说明 同部门不同投影坐标系下数据的使用，如常用的 WGS 84转换服务，可方便用于GPS 导航应用。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“坐标变换服务”。 3、查看坐标变换服务的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_010 用例名称 地图标绘服务 提供用户自定义地图标绘，实现在地图上点、线、面要素的绘 简要说明 制，并能适当加上标注。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“地图标绘服务”。 3、查看地图标绘服务的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_011 用例名称 地图纠错服务 提供用户对地图中的错误进行纠错，纠错信息经管理员确认后 简要说明 进行数据更新。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“地图纠错服务”。 3、查看地图纠错服务的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_012用例名称 历史图层服务 实现有关历史图层的管理，提供历史图层的目录服务，相应数 简要说明 据的查询服务等，以及同一类数据不同时期的数据关联和查 询。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 2、切换到“功能服务”菜单下的“历史图层服务”。 主事件流 3. 查看历史图层服务的介绍、历史图层目录、调用方法和调 用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_013 用例名称 地图区域授权服务 简要说明 实现有关区域权限的管理。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“地图区域授权服务”。 3、 查看地图区域授权服务的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_3_014 用例名称 图式图例服务 获取指定图层的相关符号信息，以方便配置图层不同要素的符 简要说明 号表达、图式图例。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 主事件流 2、切换到“功能服务”菜单下的“图式图例服务”。 3、查看图式图例服务的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流非功能需求 其他 用例编号 R2_3_015 用例名称 标准地址补全服务 在地址输入栏，输入部分字后，在下拉框中将动态显示能够匹 简要说明 配上的标准地址，以备用户选择。整个功能可提供客户端代 码，以方便应用系统嵌套使用。 角色 系统管理员、开发人员 频率 高 前提条件 1、登录共享服务子系统。 2、切换到“功能服务”菜单下的“地理编码服务”。 主事件流 3、选择标准地址补全标签。 4、选择标准地址补全的介绍、调用方法和调用示例。 其他事件流 事后条件 错误流 非功能需求 其他 6.3.11 二次开发支持 用例编号 R2_4_001 用例名称 二次开发支持 简要说明 提供类库参考，供二次开发使用 角色 二次开发人员 频率 低 前提条件 1、登录共享服务子系统。 主事件流 2、切换“类库参考”菜单。 3、查看二次开发类库说明。 其他事件流 事后条件 错误流 非功能需求 其他6.4 运维支撑子系统 6.4.1 系统管理 6.4.1.1 权限管理 用例编号 R1_19_001 用例名称 用户管理 系统登录用户的管理，提供添加、删除用户，修改用户信 简要说明 息等功能。 角色 系统管理员 频率 中 前提条件 已创建了用户组 1、管理员用户角色，登录运维支撑子系统； 主事件流 2、到用户管理模块，添加、删除、修改用户； 其他事件流 事后条件 新添加的用户可以正常登录到赋予了权限的子系统中。 1、当创建了相同名称的用户时，系统拒绝并给出友好错 错误流 误提示； 2、用户名称不允许进行修改； 非功能需求 其他 用例编号 R1_19_002 用例名称 用户组管理 用户分组的管理，提供添加、删除用户组，修改用户组信 简要说明 息等功能。 角色 系统管理员 频率 低 前提条件 1、管理员用户角色，登录运维支撑子系统； 主事件流 2、到用户管理模块，添加、删除、修改用户组； 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R1_19_003用例名称 数据权限管理 给用户、用户组分配不同的数据访问权限。提供添加权 简要说明 限、删除权限等功能。 角色 系统管理员 频率 中 1、系统中已配置了地图； 前提条件 2、系统中已添加了各委办局资源目录数据； 1、登录运维支撑子系统； 2、切换到用户权限管理模块； 3、到 “地图权限管理”菜单，为人员角色赋予地图权 主事件流 限； 4、到“资源目录权限管理”菜单，为人员角色赋予资源 目录权限 其他事件流 被赋予的地图权限和资源目录权限的人员角色，具有访问 事后条件 地图及资源的权限。 当访问用户没有被赋予地图和资源目录权限时，将不能访 错误流 问相应数据资源，同时系统会给出友好提示。 非功能需求 其他 用例编号 R1_19_004 用例名称 接口服务权限管理 给用户、用户组分配不同的接口服务权限。提供添加接口 简要说明 服务权限、删除接口服务权限的功能。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到接口服务权限管理，设置相应角色的接口服务 权限。 其他事件流 被赋予的接口服务的人员角色，具有访问相应接口的权 事后条件 限。 当访问用户没有被赋予接口服务权限时，将不能访问其接 错误流 口。 非功能需求 其他 用例编号 R1_19_005 用例名称 功能权限管理 给用户、用户组分配不同的功能权限。提供添加功能权 简要说明 限、删除功能权限的功能。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到用户权限管理模块；3、到“菜单权限管理”，为人员角色赋予菜单权限。 其他事件流 事后条件 被赋予的菜单权限的人员角色，具有访问菜单的权限。 当访问用户没有被赋予菜单权限时，将不能访问相应菜 错误流 单，同时系统会给出友好提示。 非功能需求 其他 6.4.1.2 日志管理 用例编号 R1_20_001 用例名称 日志查询 对整个系统进行全面的日志记录，包括在线用户日志、系 简要说明 统登录日志、页面访问日志、服务访问日志、子系统访问 日志、系统管理日志等。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 2、切换到平台监控模块； 主事件流 3、展开“日志监控”列表，按用户、操作、时间、日志 类型等关键字查询系统日志。 其他事件流 事后条件 错误流 非功能需求 其他 6.4.1.3 数据访问统计 用例编号 R1_21_001 用例名称 数据访问统计 统计用户登录系统所访问过的数据图层、访问次数，并以 简要说明 图表的形表现统计结果。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 2、切换到平台监控模块； 3、展开“数据访问统计”列表，设置查询条件，分别统 主事件流 计各地图访问量、各图层访问量、各瓦片访问量、各 地图访问比例、各图层访问比例、各瓦片访问比例、 地图访问趋势、图层访问趋势、瓦片访问趋势。其他事件流 事后条件 成功返加数据访问结果，并以图表形式进行展现。 错误流 非功能需求 其他 6.4.1.4 服务使用登记 用例编号 R1_22_001 用例名称 服务使用登记 简要说明 登记平台服务信息 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 2、切换到服务使用登记模块； 主事件流 3、登记数据使用情况（需要手动进行添加填写借出日 期、借出人及其他特殊信息）； 其他事件流 事后条件 错误流 非功能需求 其他 6.4.2 系统监控 6.4.2.1 数据交换监控 用例编号 R1_23_001 用例名称 数据交换监控 简要说明 记录用户对资源的添加、删除、修改、导出操作。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 2、切换到资源目录管理模块； 3、到“数据交换监控”菜单，执行资源添加监控、资源 主事件流 删除监控、资源修改监控、资源导出监控。 4、通过设置查询条件，统计出资源添加、删除、修改以 及资源导出的结果集。其他事件流 事后条件 错误流 非功能需求 其他 6.4.2.2 系统状态监控 用例编号 R1_24_001 用例名称 服务状态监控 结合系统访问成功率和访问平均耗时等技术指标的统计， 简要说明 分析平台运行时的系统负载、系统性能情况，从而便于管 理员诊断平台的运行情况，以便做出合理调整。 角色 系统管理员 频率 高 前提条件 1、登录运维支撑子系统； 2、切换到资源目录管理模块； 3、切换到“系统状态监控”菜单，展开系统访问趋势、 主事件流 系统负载趋势分析、系统性能趋势分析、各访问成功 率、各访问平均耗时等。 4、通过设置开始时间及用户名称等条件，可以统计平台 在各个时间段的访问量数据随时间变化的趋势。 其他事件流 事后条件 错误流 非功能需求 其他 6.4.3 资源目录建设 用例编号 R1_25_001 用例名称 资源目录编制及维护 维护共享数据库的部门目录结构，包括目录输入、目录编 简要说明 辑等。 角色 系统管理员 频率 低 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到资源目录编制及维护菜单项； 3、依照国标，编制资源目录。 其他事件流事后条件 错误流 非功能需求 其他 6.4.4 地图图层管理 用例编号 R1_26_001 用例名称 地图图层管理 1、进行资源展示系统所发布地图的配置。 2、提供图层控制接口，可以控制图层列表中各节点图层 简要说明 的可视状态、透明度等信息，可以选择自己感兴趣的 图层进行显示，避免其他不重要图层的干扰。 角色 系统管理员 频率 低 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到地图服务管理模块； 3、到“图层管理”菜单，编辑图层信息。 其他事件流 事后条件 错误流 非功能需求 其他 6.4.5 地名地址 用例编号 R1_27_001 用例名称 地址匹配 使用地址匹配接口，实现单一地址匹配，进行地名地址 简要说明 的更新和维护。 该服务提供各种基于地址库的查询、检索和定位服务。 角色 数据处理人员 频率 低 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到地名地址模块； 3、将新添加的地名地址数据更新到数据库中。 其他事件流 事后条件 错误流非功能需求 其他 6.4.6 空间数据管理 用例编号 R2_18_001 用例名称 空间数据配置功能完善 进一步理顺各类空间数据管理和发布流程，将重复管理的部分 简要说明 去除掉，简化和明晰操作流程。 角色 系统管理员 频率 高 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到空间数据管理 其他事件流 事后条件 错误流 非功能需求 其他 6.4.7空间数据分类与管理标准化 用例编号 R2_19_001 用例名称 数据名称标准化 将所有数据的分组、专题、中文服务名称、英文服务名称、ID 简要说明 等进行标准化处理，并形成标准文档，充分考虑数据的增加， 以便后期管理更新维护 角色 系统管理员 频率 高 前提条件 主事件流 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_19_002用例名称 数据存储标准化 SDE数据和瓦片数据的存储结构、命名方式、文件结构组织等 简要说明 进行标准化处理，并形成标准文档，充分考虑数据的增加，以 便后期管理更新维护 角色 系统管理员 频率 高 前提条件 主事件流 其他事件流 事后条件 错误流 非功能需求 其他 6.4.8 地址编码管理 用例编号 R2_20_001 用例名称 地名地址维护 生成地名地址数据库、删除已有地名地址数据，完成地名地址 简要说明 增量的导入与更新。 调整为B/S 模式。 角色 数据处理人员 频率 中 前提条件 1、进入【地址编码管理】页面。 2、选择地名图层，如：行政区划、道路、地名点、楼栋号、 主事件流 门牌号。 3、导入与更新的地名图层， 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_20_002 用例名称 地名地址匹配 地名地址匹配包括单地址匹配、批地址匹配以及交互匹配。可 以单条得到匹配结果，也可以实现批量多条记录得到匹配结 简要说明 果。对于未实现匹配的数据也可以人工交互地实现地名地址的 匹配。 调整为B/S 模式。 角色 数据处理人员 频率 中前提条件 1、进入【地址编码管理】页面。 2、导入Excel地名数据。 主事件流 3、指定匹配字段。 4、点击“开始匹配”按钮。 其他事件流 事后条件 错误流 非功能需求 其他 用例编号 R2_20_003 用例名称 地名地址统计 对地名地址数据统计个数。 简要说明 调整为B/S 模式。 角色 数据处理人员 频率 中 前提条件 1、进入【地址编码管理】页面。 主事件流 2、点击“地址统计”按钮。 其他事件流 事后条件 错误流 非功能需求 其他 6.4.9 资源管理行为监控 用例编号 R2_21_001 用例名称 数据交换监控 简要说明 记录用户对资源的添加、删除、修改、导出等操作。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 2、切换到资源目录管理模块； 3、到“数据交换监控”菜单，执行资源添加监控、资源删除 主事件流 监控、资源修改监控、资源导出监控。 4、通过设置查询条件，统计出资源添加、删除、修改以及资 源导出的结果集。 其他事件流 事后条件错误流 非功能需求 其他 用例编号 R2_21_002 用例名称 服务状态监控 结合系统访问成功率和访问平均耗时等技术指标的统计，分析 简要说明 平台运行时的系统负载、系统性能情况，从而便于管理员诊断 平台的运行情况，以便做出合理调整。 角色 系统管理员 频率 高 前提条件 1、登录运维支撑子系统； 2、切换到资源目录管理模块； 3、切换到“系统状态监控”菜单，展开系统访问趋势、系统 主事件流 负载趋势分析、系统性能趋势分析、各访问成功率、各访 问平均耗时等。 4、通过设置开始时间及用户名称等条件，可以统计平台在各 个时间段的访问量数据随时间变化的趋势。 其他事件流 事后条件 错误流 非功能需求 其他 6.4.10资源内容审核 用例编号 R2_22_001 用例名称 上传资源内容审核 完善对资源上传者上传的资源内容、提交的资源描述元数据信 简要说明 息的审核，丰富表现方式，实现有效管理。 角色 系统管理员 频率 中 前提条件 1、登录运维支撑子系统； 主事件流 2、切换到服务使用登记模块； 3、点击“上传资源内容审核”； 其他事件流 事后条件 错误流 非功能需求 其他第 7 章 数据需求分析 7.1 数据建设目标 宿迁市地理信息共享服务平台要建立的基础空间信息资源共享数据库是在 已经建成的宿迁市基础空间数据库的基础上，依据编制的相关标准体系，经过 数据处理、提取和整合而成，主要内容包括基础地理空间框架数据库以及政务 专题数据库。 该数据库的建设目标是建立统一、标准化、空间信息与属性信息一体化的 宿迁市基础空间信息资源共享数据库。该数据库既能与宿迁市基础空间数据库 有很好的接口，可以方便地将更新过的基础空间数据库的信息进行处理、提取 整合，实现基础空间共享数据的及时动态更新；同时又能提供数据共享服务， 通过将基础数据库发布成标准化的数据服务（如WMS 服务、瓦片服务等），方 便地为全市各部门的专业应用系统提供数据共享服务；并且可以方便实现各部 门对基础空间信息资源共享数据库的政务专题数据的在线编辑更新。 7.2 数据建设内容与需求分析 （一）影像数据库 目前宿迁市的数字正射影像图数据主要包括覆盖城区范围 8555平方公里的 影像数据。0.2米分辨率。 （二） 地名与地址数据库 目前部分宿迁市建成区范围的地名数据，内容包括：各级行政区划驻地， 道路、街、巷名称及门牌号，河流湖泊名称，建筑物及企事业单位名称，小区 名称及搂栋号等各种富有地名含义的空间及属性信息。 （三）基础地理空间数据基础地理空间数据是从基础地理数据（如地形图数据等）中提取接近应用 需求的数据给其他部门使用。结合《数字城市地理空间信息公共平台技术规 范》（CH/Z9001—2007）中的规定，基础地理空间框架数据的内容包括：水系 数据、居民地数据、交通数据、 境界与政区数据、植被与土质数据、地名数据 和数字正射影像数据等内容；它比地形图要简单得多，并能方便对公众提供服 务。 平台数据建设的重点是针对基础地理空间框架数据。在中要完成城区范围 内道路、水系、建筑物、植被、行政区划等专题空间共享数据库（框架数据） 的建设。包括：完成多种风格的空间框架数据整饰，空间框架数据与 DEM叠加 渲染，空间框架数据、DEM和建筑物叠加形成2.5维数据并整饰，空间框架数据、 影像和基础专题数据的叠加效果整饰，空间框架数据、影像和政务专题数据的 叠加效果整饰，等等。 （四）政务专题数据 政务专题数据主要是各类专题信息的地理分布及其相关属性信息。如学校、 医院等专题信息分布情况。 政务专题数据建议是由各专业部门来自己负责维护更新。通过平台提供的 地址匹配功能（B/S架构），其他委办局可以将政务专题数据以Access数据格 式导入到临时数据表中，匹配好以后即可生成政务专题数据，从而实现政务专 题数据的发布与更新，以及在地名搜索和匹配应用中实时查询、调用用户新增 的地址信息。平台还可实现政务专题数据由临时表到SDE 空间数据库的数据同 步功能。 （五）元数据库 元数据库包括系统各数据库及数字产品有关的基本信息、数据志信息、空 间数据表示信息、参照系统信息、数据质量信息、要素分层信息、发行信息和 元数据参考信息等。7.3 数据接口需求 宿迁市地理信息共享服务平台项目数据的接口主要考虑三个方面： 1、与国家级、省级平台的对接 要求保证平台与国家级、省级平台的对接，实现平台间地理空间信息资源 的共享与交换。 2、外部数据源数据接口 宿迁地理信息共享服务平台（主要是资源展示系统）要求能够方便切换使 用多种数据源，可以调用平台外部提供的基于 WMS/WFS/KML服务或者符合标准 的图片服务数据。这些数据源可以单独使用，也可以叠加使用。第 8 章 三维数据需求分析 8.1 模型制作需求 8.1.1 模型制作范围 利用现有的宿迁市遥感影像图、测绘矢量图、测绘数据为基础资料，并现 场调研采集宿迁市城市和建筑立面数码照片。制作面积约190平方公里。 8.1.2 模型制作精度 详细的模型制作精度将在项目实施过程中由建模经理和甲方具体确认。下 面对模型精度等级进行说明。8.1.2.1精细建模要求 （1）模型构造要求 ①建筑物模型要求真实反映建模物体的外观细节，在沿建模物体漫游时， 能清晰观察到建模物体的每一个细节，模型观感与原物体保持一致。 ②要求反映建模物体长、宽、高等任意维度变化大于 0.5米的细节（个别 标志性古建反映维度变化0.2米的细节）。例如建筑的外观转角变化、阳台、 门窗框架样式、屋檐造型等。 ③模型三角面数多数应控制在1500以内。 （2）纹理采集及贴图要求 ①贴图材料要求与建筑外观保持一致，能反应出材质的实际图案、颜色、 透明度等，能区别出砖、木头、玻璃、金属、石头等不同材质。 ②贴图中不可含有建模物体以外的物体，纹理中 0.5米的细节应清晰可辨 （个别标志性古建纹理中0.2米的细节应清晰可辨）。 ③建筑各个面贴图采用烘焙技术以及多重纹理贴图制作，顶部贴图使用影 像图中的建筑顶面贴图，同时顶部贴图要修改精美。纹理单张分辩率要求最大 不超过2048*2048。 8.1.2.2标准建模要求 （1）模型构造要求 ①建筑物的模型要求基本还原建筑物体的外观，能真实反映建模物体的外 观细节，反映建模物体与屋顶距离大于1.5米的女儿墙、高于4米的建筑物天 线、在高度上大于1.5米的“人”字形屋顶、从建筑物延伸距离大于 1.5米的 阳台、零售摊遮篷、建筑物和商店标志标记、入口阶梯和窗口退缩深度大于 1 米等细节，其余长、宽、高等任意维度变化大于2米的细节必须反映。 ②模型三角面数多数应控制在500以内。 （2）纹理采集及贴图要求 ①建筑物模型使用的贴图材料要求与建筑物外观保持一致，例如能反应出 材质的实际图案、颜色、透明度等，能区别出砖、木头、玻璃等不同材质。 ②贴图中不可含有建模物体以外的物体，纹理中1米的细节应清晰可辨。③建筑各个面贴图采用烘焙技术以及多重纹理贴图制作，顶部贴图使用影 像图中的建筑顶面贴图，同时顶部贴图要修改精美。纹理单张分辩率要求最大 不超过1024*1024。 8.1.2.3规划方案模型要求 本项目所指的规划方案指城市设计方案。由于城市设计方案的深度不同， 方案模型复杂度有一定差异，模型构造最高复杂度不超过标准模型，方案中提 供重要视点效果图的涉及建筑需要模拟方案的效果进行仿真纹理贴图，其余使 用一般仿真纹理贴图。总体要求场景、模型、纹理应与规划方案基本一致，兼 顾展示需求，并有较好的表现效果。 8.2 模型分类需求 场景中的模型按照业务类型划分为现状类型、规划的建筑方案类型、规划的 城市设计类型等。据此需要制定详细的场景组织结构标准。 8.3 模型属性需求 为了满足现状指标和规划指标的动态计算及审核，需要对现状建筑和方案建 筑制定详细的属性结构及录入标准。 8.4 三维方案需求 为了满足三维方案模型的快速导入和审批，需要对三维方案制定数据标准， 从模型制作到属性定义都需要有规范标准定义。 8.5 数据更新需求 需要制定切实可行的数据维护更新的操作流程，以满足各种类型数据的动态 维护更新要求。第 9 章 其他非功能需求 9.1 网络安全需求 本项目将部署在宿迁市规划展览馆及宿迁规划局信息中心机房，通过政府 专网连接市各局级单位。要保证网上数据传输安全，要针对网络黑客、网络病 毒、采取相应的防病毒、入侵检测措施。 9.2 系统安全需求 系统层的安全风险主要是指操作系统平台、应用软件系统自身缺陷带来的 安全威胁和病毒攻击带来的系统异常等，主要有： 操作系统本身存在很多安全缺陷，如IE浏览器的安全漏洞、系统服务的漏 洞等，病毒攻击一直是系统安全的很大威胁，尤其是系统要面向互联网、专网 的时候，如果受到病毒攻击往往会造成大面积病毒发作，系统瘫痪等，从而影 响业务的进行。 9.3 安全需求 应用风险主要从如下几个方面体现： 身份冒用： 由于网络是个虚拟的社会，无法像现实社会那样认定人的身 份，也就为恶意者提供冒充他人的绝好机会和手段； 信息失密： 项目中的信息涉及到政府国家秘密，一旦泄密，损失及影响 将无法估量； 信息篡改： 信息在处理、传输过程中，恶意攻击者可能会对信息进行修 改、删除，极大的威胁业务的顺利进行； 为了实现系统安全要求，建议在消息传输系统中要统一部署密码服务系统。 本项目的用户主要包括公务人员用户和系统管理员用户。这两类用户都要 求有明确的用户安全。要根据业务的需要，根据安全可靠方便的原则，统一划分用户类型和保密层次，制定不同级别的安全要求。对于需要注册的用户和需 要管理的用户信息，采取统一的用户注册、用户认证和用户权限检查的技术措 施。 9.4 管理安全需求 采取一定管理安全措施，并且在措施实施中要注意以下三个方面： 1. 规章制度不严，使恶意攻击者可以钻安全管理的空子，发动网络攻击； 2. 技术措施不力，使系统安全维护得不到足够的技术保障； 3. 人员培训不够，使系统面临更多的误操作，从而削弱系统的安全性。 9.5 易用性需求 1．界面总体风格一致。 通过MIS、GIS的统一界面设计，保证系统界面风格的一致和操作的简便。 在外网上的系统上采用统一布局的页面形式，便于识别与操作。 2．简化操作。 对于复杂操作具有向导提示功能，提高工作人员的工作效率，同时对数据 的手工输入有容错性检查。 3．详细的在线帮助。 在系统的主要操作界面上，为系统的主要功能提供在线帮助功能，可以通 过F1热键随时查询帮助信息。 4．方便的标准查询统计与灵活的自由查询统计功能。 按照系统普遍的需求，提供众多的标准查询与统计，可以很好实现常用的 查询统计。对于一些特殊的查询统计，可以直观方便配置，而且可以保存下来 成为一种标准的查询统计。 5．自定义界面。 提供尽可能多的系统参数及选项设置和自定义设置，满足工作人员个性化 操作界面的需要。 9.6 整体性能需求 1． 网络平台性能：要求数据传输网络畅通、快捷、安全、可扩展。2． 系统平台性能：要求采用通用性好的计算机系统、安全可靠的操作系 统以及大型数据库系统，保证系统良好的性能。 3． 应用支撑平台性能：要求应用支撑平台为业务应用系统的开发和运行 提供技术支撑，并具有灵活的可扩充性和高度的可配置管理型。 4． 应用系统性能：应用系统性能应满足用户的要求，稳定、可靠、实用。 人机界面友好，输出、输入方便，图表生成美观，检索、查询简单快 捷。 5． 安全性能：按照信息密级，在不同的信息安全域实施相应的安全等级 保护；对不同安全等级的信息，通过身份认证和访问控制，实现授权 访问；同时，整个系统具备数据备份、容灾恢复和应急响应等功能。 6． 数据质量：系统数据应及时、准确、完整，能够满足汇总统计、制表 制图、分析计算、模型测算等要求。 9.7 系统处理能力需求 本平台需要处理各种类型的信息（包括图形、图像、视频等多媒体信息）。 系统必须具备以下三种处理能力： 1、数值型计算能力：系统除了具备对各类数值型数据的计算、汇总能力之 外，还必须具备复杂运算能力，能够处理大规模数学模型的建摸、运算和分析 等能力。 2、文本型信息处理能力：系统必须具备对各类文本型数据，包括非结构化 海量文本信息的处理能力，除了能够对文本型数据进行存储、索引、分类、检 索之外，还要具备对文本数据进行智能挖掘的处理能力。 3、图形图像信息处理能力：系统要处理基础地理信息、矢量图形信息，卫 星遥感动态监测信息、视频影像信息等，因此，必须具备空间信息的处理、压 缩存储和解压等处理能力。 综上所述，系统需要依托高性能、高可靠性、高可用性的计算环境，建立 相应的文件系统、数据库系统和业务应用系统，因此，在充分利用已有计算环 境能力的同时，必须增加具备较强处理能力的计算机系统。第 10 章 运行环境规定 10.1 软件环境 （一）操作系统平台 Windows Server 2008 （二）数据库平台 Oracle 11g （三）地理信息系统平台 地理信息系统（GIS）平台选用ESRI ArcGIS 10 系列产品。采用 ArcInfo 系列软件来进行数据的入库、更新和分析管理。 （四）网上发布地理信息（WebGIS）平台 选用功能强大的 ArcGIS Server 10 企业级标准版。三维服务软件采用 CityMaker Server 7.0企业版作为三维数据服务发布平台。 （五）系统开发平台 选用Microsoft Visual Studio 2010作为系统的主要开发平台。 10.2 硬件环境 地理信息共享服务将主要构建在基于微机组成的硬件环境。 品 牌 单位 备 注 1 地图及数据库服务器 套 双机工作模式 2 应用支撑服务器 台 地图WEB服务器1台、存储1台； 3 数据存储设备 套 光纤交换机、光纤磁盘阵列柜 4 核心交换机 台 网络条件调整，保障核心千兆共享的工作正常 5 路由器 台 用以结构化组织共享网络的逻辑化结构 6 网络施工 套 硬件系统集成（硬件设备总费用的2%）；支持 共享应用的核心设备千兆网点实施；核心部门的千兆网点的实施； 10.3 网络环境 图9-1 共享服务平台网格运行环境 10.4 程序运行方式 共享服务平台包含了4个子系统，结合功能需求的不同，各子系统的运行方式略有不 同，具体如下表所示。 序号 系 统 名 称 运行模式 说 明 1 数据共享服务子系统 B/S 2 门户网站子系统 B/S 3 运维支撑子系统 B/S 4 二维、三维展示子系统 B/S
