山东盛和 | 配电网综合在线监测软件平台

（一）统一标准，互联互通

（二）同步系统上传

（三）实时数据采集

（一）全局监控、实时监控

全信息展示，在屏幕上显示出各个站点的信息，包括总站点数量及各站点运行状态、站点项目数目与具体位置、报警信息与事件列表；具备地图的站点全信息展示,在地图上显示出各个站点的信息,包括总站点数量及各站点运行状态、站点项目数目与具体位置、报警信息与事件列表，能够基于三维环境实现对各类电气设备的管理功能。

（二）配电柜实时监测

基于WEB组态思想和BIM技术，用户可在数分钟内设计一个专属的站点看板；实时监测数据展示，对站点用电数据实时监测，并对用电数据进行统计及趋势分析。

（三）实时数据监测

（四）2D/3D组态（3D部分可选）

系统支持2D/3D组态功能，可以在线编辑用户站点电气系统图，具备变电站3D模型常用模型图（特殊模型需定制）。系统支持与BIM 系统对接，支持BIM 模型轻量化功能以及实时数据关联功能，让客户能够通过B/S方式浏览BIM模型。电气系统图与现场设备实时关联，实时在电气图上反馈设备数据采集状况。

（五）环境动态监测

系统数据监测功能可以接入各种设备，包括配电柜数据监测、中央空调数据监测、照明数据监测、热泵数据监测、电机数据监测、工业高耗能设备数据监测、网关通讯状态监测等。

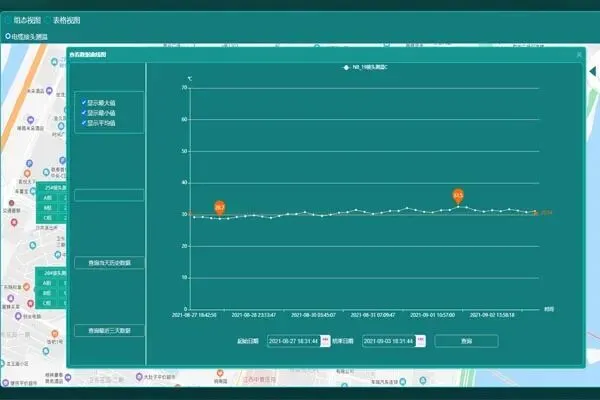

支持配电房温湿度数据监测，接入温湿设备后，用户可随时随地查看配电房的温湿度情况及历史曲线，当温湿度超过预定限值时，系统后台将会弹出警报，帮助管理人员及时处理异常。

对于变压器、开关柜断路器上下触头压接点、母排或出线电缆压接点等重要位置，安装对应有效的测温感知原件以检测配电系统运行温度数据；对配电柜周围环境温度予以检测。

分布式光纤可对电力电缆的运行状态进行在线监测，实时掌握线路的运行状态，有效监测电缆在不同负载下的发热状态，提高对电缆的管理水平；可对电缆沟、夹层内的火情隐患进行监测和报警，识别电力电缆的局部过热点，提前发现电缆故障并进行预警，预防事故的发生；根据温度可确定电缆的负荷变化，合理地配置负荷，扩大现有电缆的容量，增加电缆的工作寿命。

信息集成方面，分布式光纤测温可以独立作为一个子系统向变电站综合系统传输数据。测温主机可以通过开放协议（modbus/tcp），与边缘端物联网关通讯，将各分区的点位位置、温度以及报警信息传输到系统中实现统一管理、统一运维、数据统一记录、统一分析、统一调度。

支持烟感监测数据统计分析。烟雾传感器是一个能够感应到大部分细小微粒的传感器。它能够把环境中的气体浓度变换成与具有对应比例的模拟装置。烟雾传感器通过探测火灾时产生的烟雾得到测量数据，并将测量到的数据实时传送到后台，同时发出声光警报，同时向各移动端推送报警信息。烟雾传感器设置在房顶中央，远离死角区域。

支持配电房内水浸监测。由于配电房内电缆沟处于容易水浸位置，液体泄漏的情况经常发生，同时可能有雨水、漏水侵入等情况发生。若配电房所处地势较为低洼，遇大雨后，极大可能造成水淹，引发安全事故。故对配电房的水浸监测十分必要。支持对水浸数据的实时监测，并可设置水浸限值，对水浸事件进行记录分析。

（六）智能告警

系统支持多种告警功能、告警分析、告警规则自定义等功能。

故障报警管理主要实现对配电室设备运行故障的监视功能，实现即时告警，精确定位。通过故障管理功能，用户可对告警进行实时的监控，系统提供了故障诊断功能，以提高故障发现、故障处理的效率，减小故障造成的影响，更加有效的保障安全运行；系统为用户提供了告警的实时监控浏览与查询，告警可以同视频联动，做视频抓拍。具备故障录波分析，全面准确地记录和存储供配电系统各类异常事件,追溯异常情况发生原因。

（七）台账管理

建立设备台账管理及维护档案，记录设备的产品信息、安装信息、运行数据、告警、运维记录等全生命周期数据【客户设备】设备的内部标识、名称、类型、厂商等基本信息；配置配电室、配电柜、设备、采集设备之间的一一对应关系。管理分类、用途分类、安装位置、购买时间、终止使用时间、保养周期等。支持Excel模板导入，汇总管理所有客户的设备信息。

（八）能源统计报表

系统提供灵活和强大的数据查询、统计、分析、发布及报表展现等功能，用户可以通过该模块获得各方面的报表和图表数据。能耗总览，监测点的历史能耗数据的查询、统计、分析等功能，管理人员可根据能耗信息的综合分析，可了解各监测点的安全用能、经济用电、设备状态、运维情况、运行建议等多维度内容。同时支持根据不同用户现场情况，自定义运行报告。

（九）能源总览

分类、分项、分区域、分部门统计用能信息，通过图形化的方式直观呈现一段时期内的用能情况。内容包括用量、趋势、占比、排名等。
