华秋DFM软件丨操作教程——菜单栏-规则管理篇

如果说“操作”菜单是帮助你更自如地“查看与分析”设计，那么今天我们要深入聊的“规则管理”功能，就是让你自定义怎样“检查与判断”设计合规性的核心模块。它直接决定了华秋DFM软件如何为你“把关”设计质量。

你是不是也曾遇到过这些困惑？★ 有些检查项不知道具体判断标准是什么？★ 特殊工艺的板子，通用参数限制太严，导致误报太多？★ 希望针对特定层或特定元素设置独立的检查规则？

其实，这些需求都可以通过自定义规则来解决。为了帮助大家真正掌握“规则管理”，更自主、高效地使用华秋DFM软件，本期我们将结合软件操作的图文来详细讲解，逐一说明规则的查看、修改、自定义方法，让大家轻松实现“检查标准我做主”！

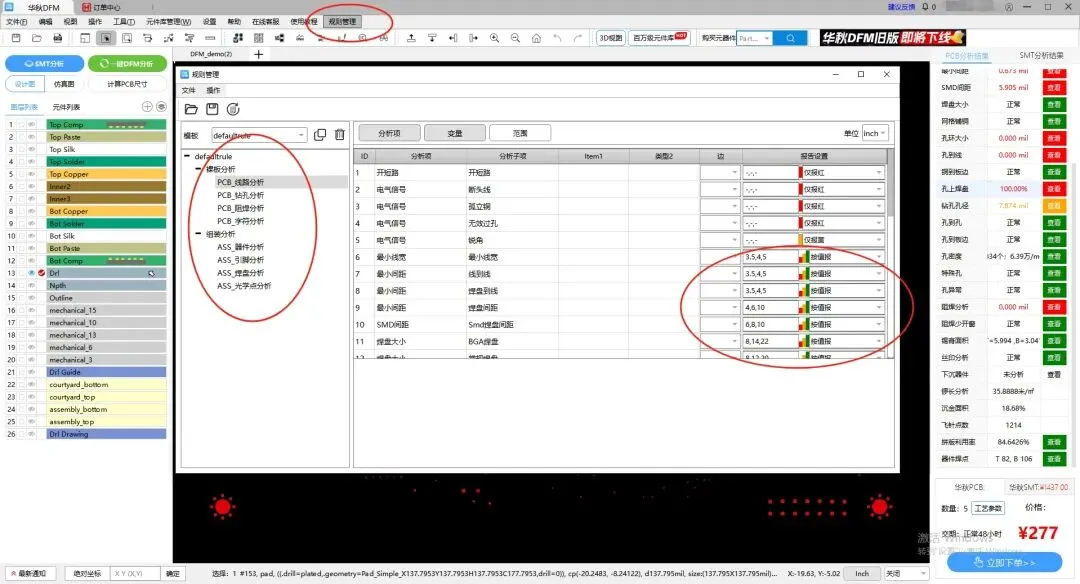

在软件上方的菜单栏中最后一个板块，点击进入“规则管理”进行分析项配置。

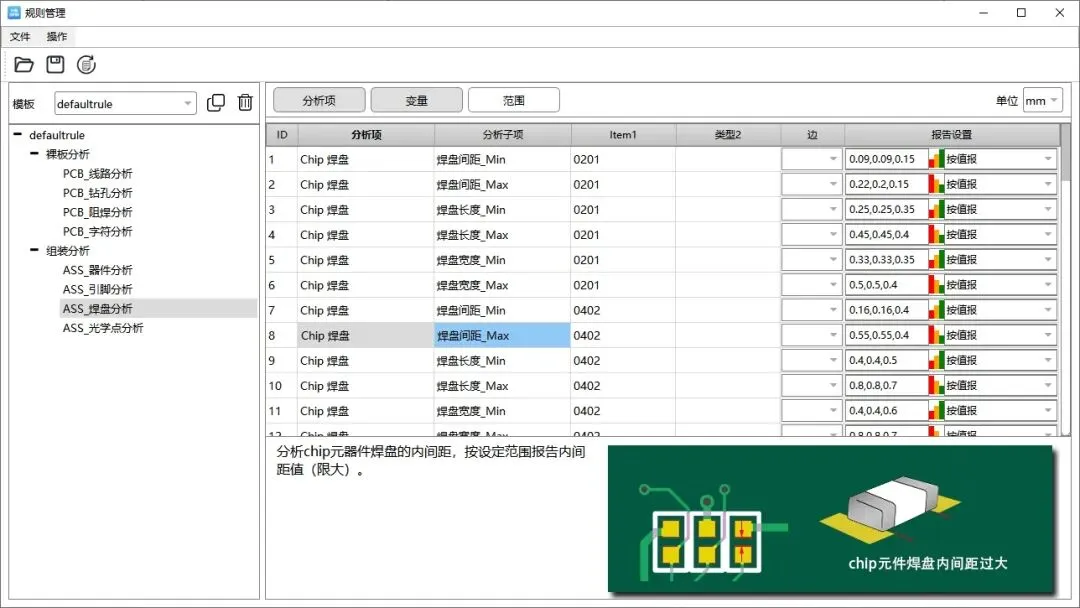

规则管理用来管理各项分析规则，用户可对规则进行修改、删除、维护等操作，也可以将配置好的规则导出分享给同事或朋友使用。

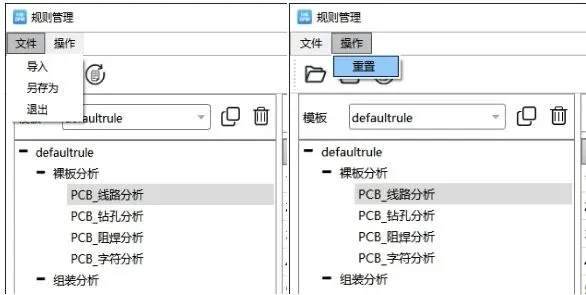

● 规则管理的菜单栏中，点击“文件”可导入或另存为规则文件；点击“操作”可重置规则参数。

● 快捷图标说明，如下图所示。

● 规则配置项以树状菜单排列，主要有裸板分析和组装分析两大类分组成，大类下有不同的子类对应着分析项。

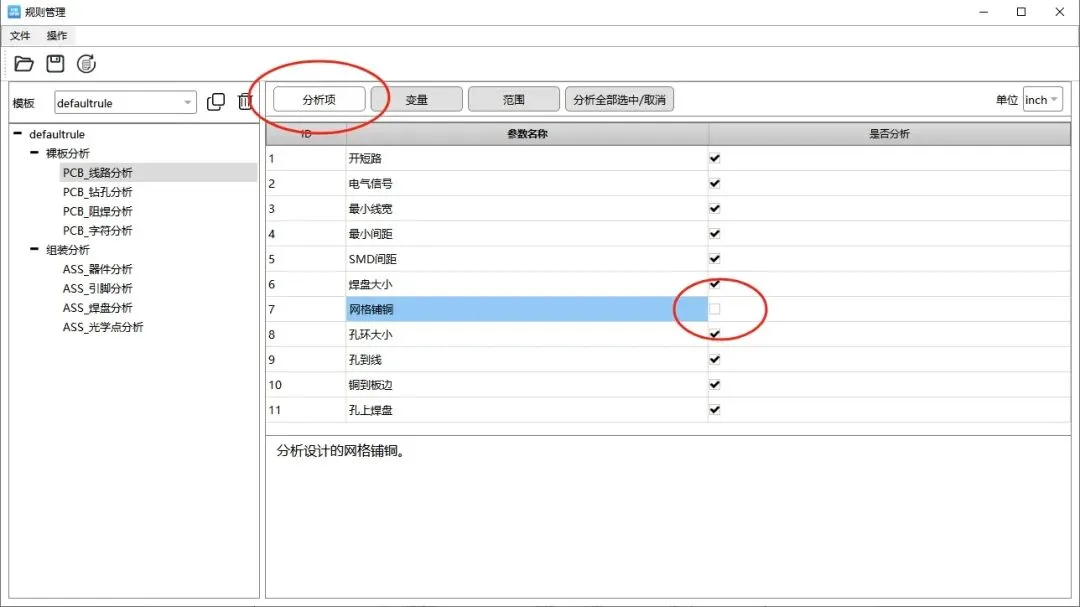

● 点击“分析项”可配置每一小项是否需要检测分析，不需要分析的则取消打勾。

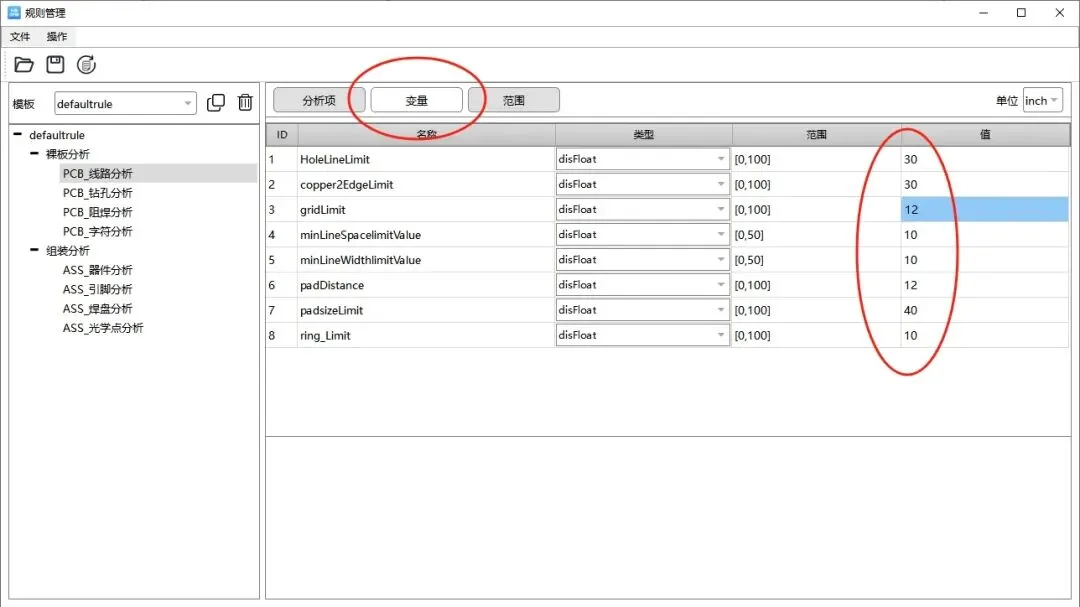

● 点击“变量”可配置该变量的分析范围值。

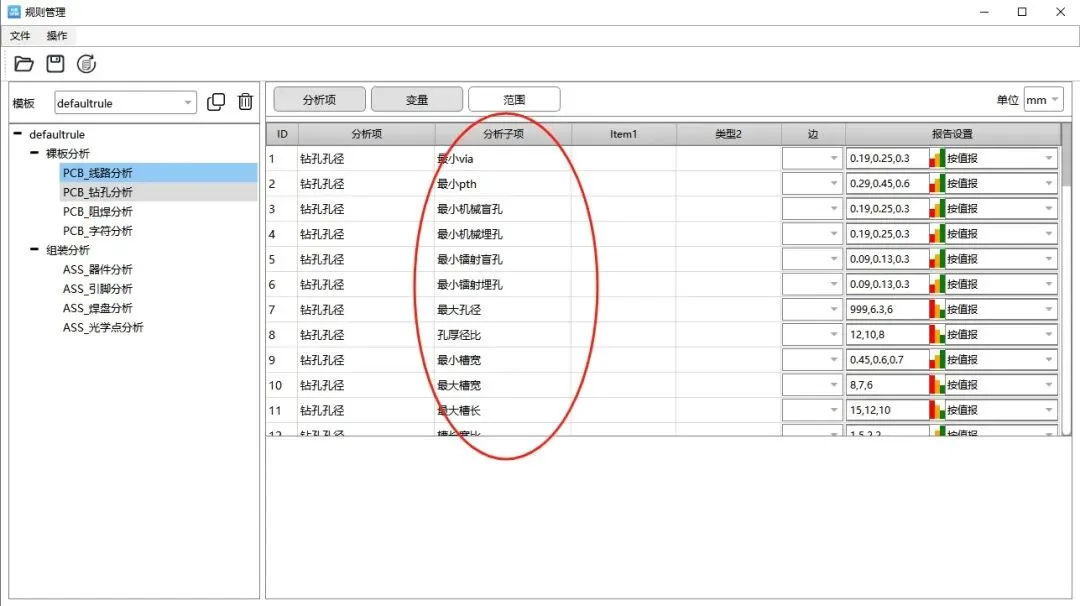

● 点击“范围”可配置分析项的检测范围，并按对应配置参数段报红、黄、绿的警示颜色。如“最小线宽” 设置范围是（3，5，6），单位mil，小于3mil的报红，3至5mil的报黄，大于等于5mil的报绿色。

掌握了规则自定义的方法，就等于为你的设计加装了一道“灵活而严谨”的工艺质量关卡。无论是常规设计还是特殊要求的项目，都能通过华秋DFM快速匹配检查标准，提前发现隐患，让设计更省心，制造更放心。
