叠片电池电解液用量Excel计算器

硬壳电池残存体积较多，实际电解液用量比理论值大很多，软包电池内部剩余空间一般，残存电解液量适量，圆柱电池内部空间利用率高，残存电解液量少。

一般地，我们可以在理论注液量基础上乘注液系数计算实际注液量，即：

实际注入电解液体积=所有孔隙体积*注液系数

极片的孔隙率计算方法为：

其中，涂层平均密度和涂层压实密度分别为：

而其中

实际工作经验中，铜箔的延展率约为0%，铝箔延展约为1%。

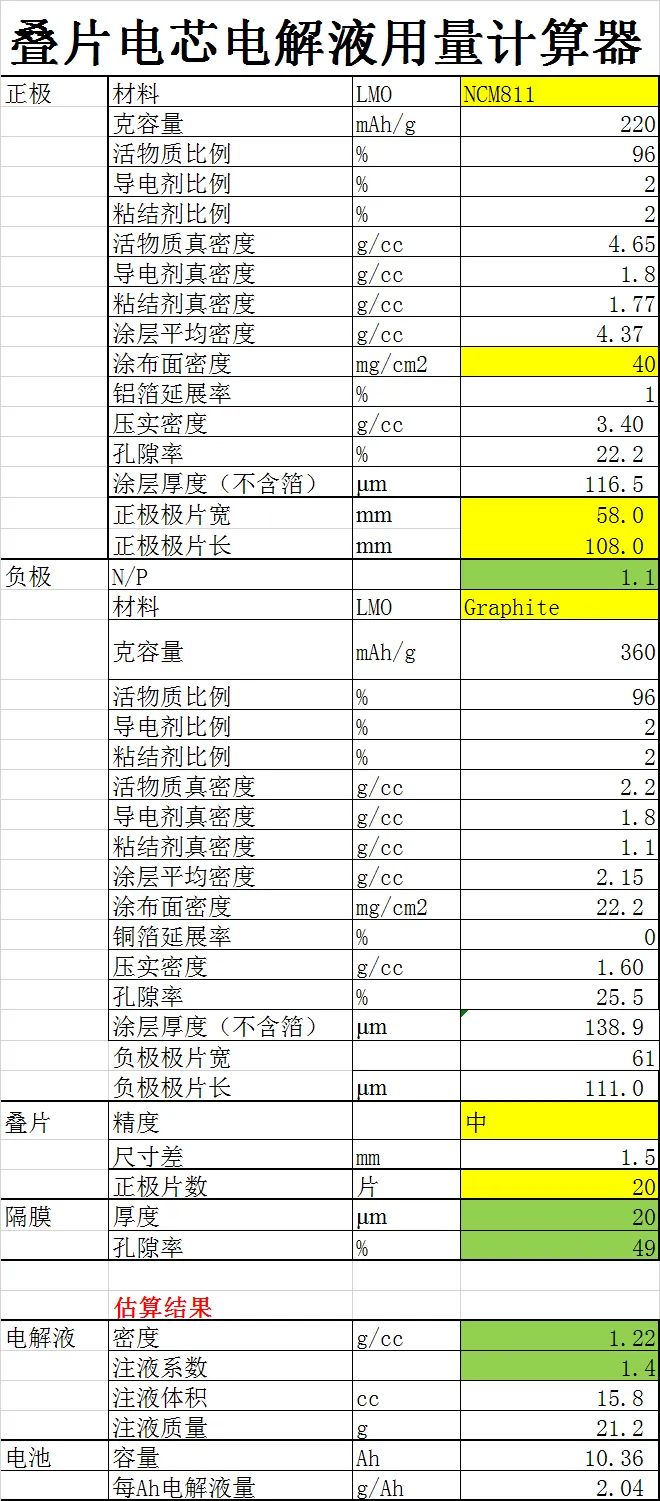

根据以上计算方法，用EXCEL制作了一个叠片电池电解液用量估算工具

黄色和绿色区域为填写用户数据单元格，主要包括：

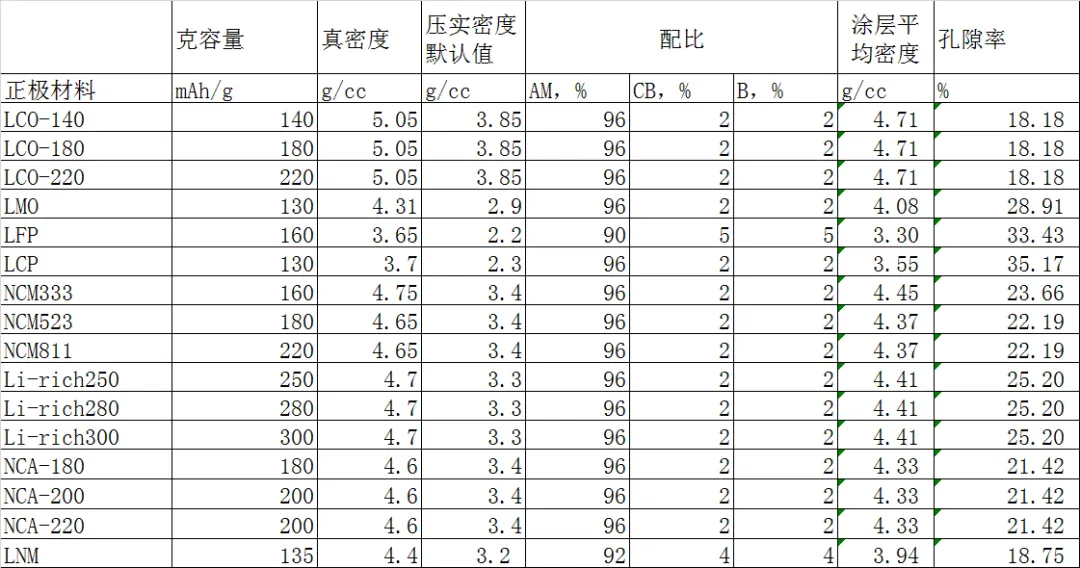

选择正极材料，克容量、配方和压实密度设置了默认值，常见材料参数如下表所示；

正极涂布面密度、极片尺寸，确定电池的容量参数；

N/P，根据该参数计算负极的涂布面密度

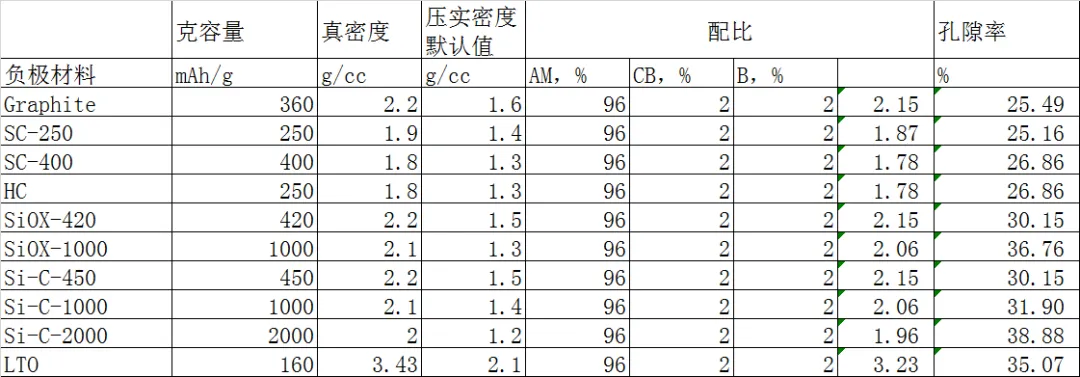

选择负极材料，克容量、配方和压实密度设置了默认值，常见材料参数如下表所示；

叠片精度，设置了三个等级，精度高则负极极片宽度和长度都比正极多出2mm；精度中多出3mm，精度低多出4mm；

正极片数，计算正极总面积和涂层总量的参数；

设定隔膜的厚度和孔隙率，根据负极极片面积计算隔膜面积，再乘以厚度和孔隙率计算隔膜的孔隙体积；

设定电解液密度和注液系数；

最后，工具自动估算电解液体积和质量。

公众号后台回复  电解液计算器  可下载该小工具

点击《电池设计与分析工具集》可访问网页版工具合集，包括电解液计算器。更多内容请关注
