CAD标注曲线长度插件启动命令 BZCD · 动态标注

发布时间：2026-09-15 12:00:05 最近访问：2026-09-15 12:00:04

做设计的人都知道：图上一条样条曲线弯了三道弯，想标出其中两点的弧长，用原生命令得又拆又算，十几分钟就耗在这么件小事上。

今天教你用一个插件解决它：命令 BZCD，选曲线、点两点，长度直接标在曲线上，文字还跟着曲线的走势对齐。

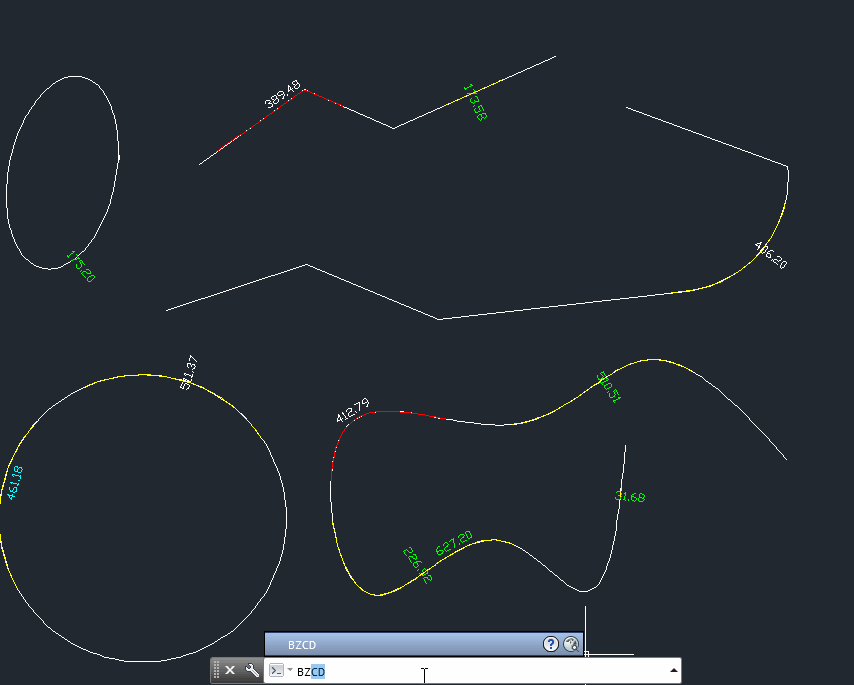

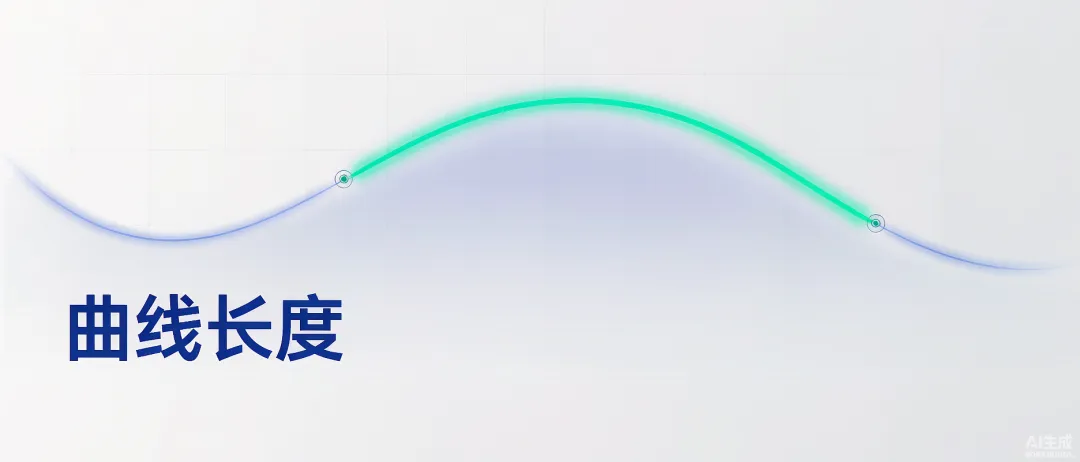

▲ 两点一夹，曲线长度直接标在图上

一、安装加载

插件是一个 .VLX 文件，AutoCAD 2007 及以上版本（含 AutoCAD 机械版、天正等基于 CAD 的平台）均可使用：

1. 在命令行输入 APPLOAD，回车打开加载对话框；

2. 浏览选中标注曲线长度BZCD.VLX，点「加载」；

3. 命令行出现加载成功提示后，输入 BZCD 即可开始标注。

提示：想把插件加入启动组，在 APPLOAD 对话框左下角点「内容 → 添加」，以后每次打开图纸自动加载。

二、四步完成一次标注

整个流程一气呵成，不需要中途敲参数：

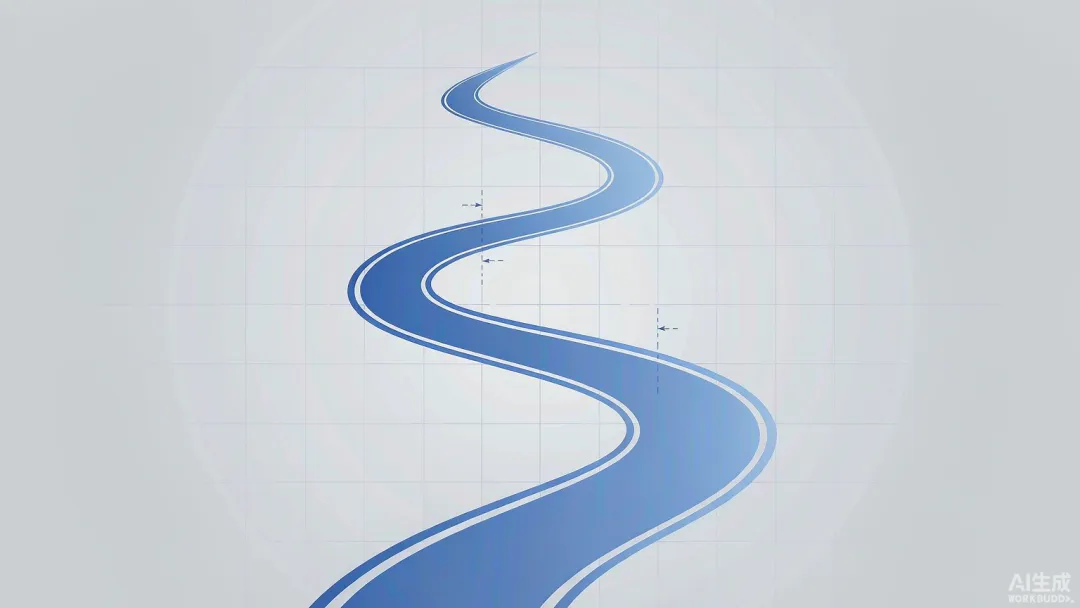

▲ 道路中心线、管线路由，都是典型的被测对象

第 1 步：选择曲线

命令行输入 BZCD 后，在图上点选要测量的曲线。支持直线、多段线、二维/三维多段线、圆弧、圆、椭圆、样条曲线。

点到的是图块也没关系——插件会提示进入块内部继续选，嵌套多少层都能测，外部参照同样支持。

第 2 步：指定起点

在曲线上任意位置点一下作为测量起点，不必是端点或夹点，光标靠近曲线时会自动吸附到曲线上，落点处以十字标记提示。

第 3 步：移动光标，实时预览

沿曲线移动光标，两点之间的长度实时刷新，被测的曲线段同步高亮，文字始终沿曲线方向对齐——曲线转了几个弯，文字就跟着转几个弯。单击确定第二点。

▲ 两个夹点之间的曲线段高亮，标注文字长在曲线上

第 4 步：放置文字

再移动一下光标微调文字的摆放位置，满意后单击放置，一次标注完成。

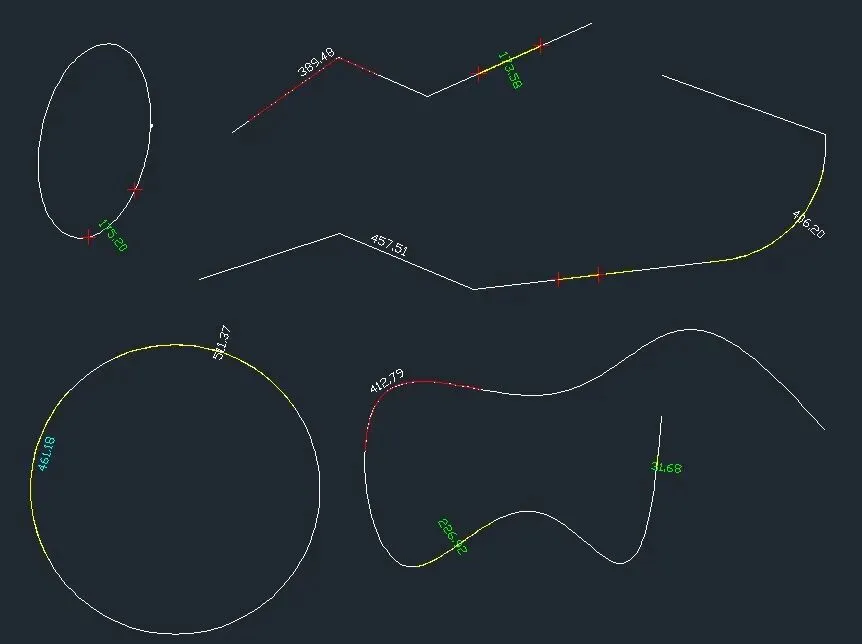

▲ 完成效果：高亮段标明测量范围，文字贴合曲线方向

三、拖动时的快捷键

预览过程中不用退出去改设置，键盘上就能调：

▲ 封闭曲线（圆、椭圆、闭合多段线）按 F 即可在两条弧段之间切换

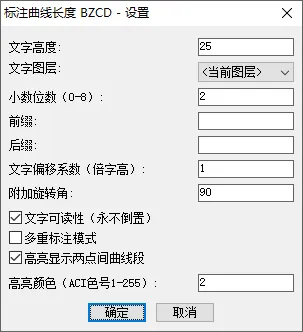

四、设置对话框

选曲线的提示状态下输入 S，打开设置对话框：
