局域网章收官篇是生成树。把 2016 上~2026 上上午卷里属于这一片的题全部捞出来——共 20 道。按子考点分了五类：STP 原理与防环、根桥选举与端口角色/状态、RSTP/MSTP 收敛优化、display stp 读图、故障排查与环路现象。

一、十年考情：STP / RSTP / MSTP 考多少

规律：STP 是局域网章题量最少的子章，年均约 1 道，但年年不落空，2024 下与 2025 下各 3 道为近期峰值。子考点四块——防环作用（阻塞冗余链路、防广播风暴/MAC 漂移）、选举与读图（根桥/根端口/指定端口、display stp 输出）、RSTP/MSTP 收敛优化（边缘端口解 30 秒等待、P/A，近年占比上升）、故障排查（TCN 震荡、环路现象）。新趋势是 RSTP 边缘端口与环路排查，建议与案例篇联动复习。

二、STP 原理与作用：防二层环路（4 道）

STP 的唯一使命：在物理冗余的二层网络里算出一棵无环树，把冗余端口阻塞掉，防广播风暴和 MAC 表震荡；链路挂了再把阻塞口放开，冗余和防环两头都要。顺带复习网桥的看家本领——逆向学习：收到帧记源 MAC + 入端口。

2016 下 · 第53题

STP 协议的作用是（ ）。

a．防止二层环路　b．以太网流量控制　c．划分逻辑网络　d．基于端口的认证

答案：a。STP 通过计算阻塞部分端口破除二层环路。流量控制是 802.3x、划分逻辑网络是 VLAN、端口认证是 802.1x——各归各的。

2016 下 · 第56题

网桥怎样知道网络端口连接了哪些网站？（63）。当网桥连接的局域网出现环路时怎么办？（64）。

（63）a．如果从端口收到一个数据帧，则将其目标地址记入该端口的数据库　b．如果从端口收到一个数据帧，则将其源地址记入该端口的数据库　c．向端口连接的各个站点发送请求以便获取其 MAC 地址　d．由网络管理员预先配置好各个端口的地址数据库（64）a．运行生成树协议阻塞一部分端口　b．运行动态主机配置协议重新分配端口地址　c．通过站点之间的协商产生一部分备用端口　d．各个网桥通过选举产生多个没有环路的生成树

答案：b、a。（63）逆向学习——收到帧把源 MAC + 入端口写进表（记的是源，不是目标）；（64）出环路就跑 STP 阻塞一部分端口。注意 d 的坑：STP 选举的是一棵树，不是"多个生成树"（那是 MSTP 的多实例，但也不是这个说法）。

2022 上 · 第60题

存储转发式交换机中运行生成树协议（STP）可以（ ）。

A．向端口连接的各个站点发送请求以便获取其 MAC 地址　B．阻塞一部分端口，避免形成环路　C．找不到目的地址时广播数据帧　D．通过选举产生多个没有环路的生成树

答案：B。还是那句话：STP 阻塞冗余端口防环。A 是 MAC 学习、C 是未知单播泛洪、D"多个生成树"表述不严谨。

2024 上 · 第32题

在局域网中为防止网络环路，应在交换机中配置（ ）。

A．DHCP　B．DNS　C．STP（Spanning Tree Protocol）　D．RIP

答案：C。二层环路由 STP 破；DHCP 分地址、DNS 解析域名、RIP 是三层路由协议，都管不着二层环路。

三、根桥选举与端口角色 / 状态（6 道）

选举规则背死四条：根桥 = Bridge ID 最小（优先级默认 32768 + MAC，先比优先级再比 MAC）；每台非根桥一个根端口（到根桥路径开销最小的端口）；每个网段一个指定端口（比 Root Path Cost，同则比桥 ID、端口 ID）；根桥上全是指定端口、没有根端口。端口状态：Blocking 收 BPDU 不转发 → Listening → Learning → Forwarding；根端口选出后也要走完 Listening/Learning 才转发。

2016 上 · 第63题

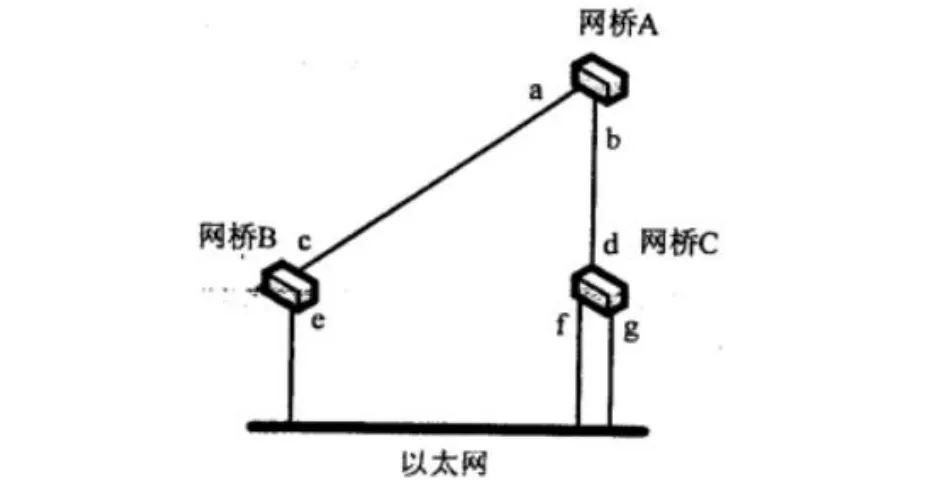

如下图所示，网桥 a、b、c 连接多个以太网。已知网桥 a 为根网桥，各个网桥的 a、b、f 端口为指定端口。那么按照快速生成树协议标准 IEEE 802.1d-2004，网桥 b 的 c 端口为（ ）。

a．根端口（root port）　b．指定端口（designated port）　c．备份端口（backup port）　d．替代端口（alternate port）

答案：a。网桥B是非根桥，它到根桥 a 路径最优的那个端口就是根端口；题图给定各桥指定端口后，B 的 c 端口落在通往根的方向上，即根端口。替代/备份端口才是被阻塞的预备角色。

2019 下 · 第53题

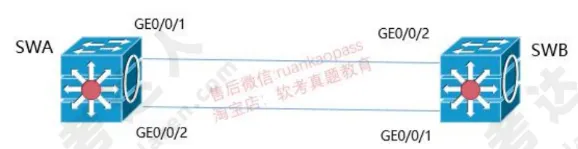

在两台交换机间启用 STP 协议，其中 SWA 配置了 stp root primary，SWB 配置了 stp root secondary，则图中（ ）端口将被堵塞。

A．SWA 的 G0/0/1　B．SWB 的 G0/0/2　C．SWB 的 G0/0/1　D．SWA 的 G0/0/2

答案：C。SWA 是根桥，其端口全为指定端口、不会被阻塞；SWB 非根桥，互联链路上对端（SWA）已有指定端口，SWB 侧互联口中路径非优的那个（G0/0/1）被阻塞。

2023 下 · 第58题

STP 协议中（ ）机制用于决定每个网段上的 Designated Port。

A．Root Path Cost 根路径成本　B．Port Priority 端口优先级　C．Root Bridge ID 根桥标识　D．Bridge Priority 桥优先级

答案：A。每个网段选指定端口，首先比各端口到根桥的根路径开销，最小者胜；平了才依次比桥 ID、端口 ID（B/D 只是打破平局的次要条件）。

2025 上 · 第64题

下列关于 STP 的说法正确的是（ ）。

A．非根设备上距离根桥最近的端口称为指定端口　B．每条链路上只有一个根端口　C．非根设备上除指定端口外，其他端口会被阻塞　D．根桥上的端口称为根端口

答案：C。非根桥上根端口 + 指定端口进转发，其余预备端口全阻塞，C 正确。A 错：离根桥最近的是根端口；B 错：每条链路一个指定端口、每台设备一个根端口；D 错：根桥上全是指定端口。

2025 下 · 第68题

运行 STP 生成树协议的网络中，如何选举根桥？（ ）

A．背板带宽最高的交换机会被选举为根桥　B．Bridge ID 最小的交换机会被选举为根桥　C．最先发出 BPDU 报文的交换机会被选举为根桥　D．接口速率最高的交换机会被选举为根桥

答案：B。桥 ID = 优先级 + MAC，数值最小者当选；优先级相同再比 MAC。背板带宽、接口速率、谁先发 BPDU 都不参与选举。

2026 上 · 第12题

下列关于交换机的 STP 端口状态说法正确的是（ ）。

A．指定端口处于 Forwarding 状态时才会转发数据　B．端口处于 Blocking 状态时不处理任何报文　C．生成树计算完成后，阻塞端口处于 Disabled 状态　D．端口一旦被选为根端口就会立即处于 Forwarding 状态，处理 BPDU 报文

答案：A。Forwarding 才转发用户数据，A 正确。B 错：Blocking 仍接收并处理 BPDU（只是不转发数据）；C 错：阻塞端口是 Blocking/Discarding，Disabled 是端口没启用；D 错：根端口要经过 Listening/Learning 才到 Forwarding，不会"立即"。

四、RSTP / MSTP 与收敛优化（3 道）

STP 收敛慢（30~50 秒）催生两代改进：RSTP（802.1w）用 P/A 握手让点对点链路秒级进转发，新增边缘端口——接终端的口跳过 Listening/Learning 直接转发，解决新终端等 30 秒；MSTP（802.1s）多实例生成树，不同 VLAN 组映射不同实例，冗余链路都能跑流量（负载分担）。

2024 下 · 第21题

下列关于 RSTP 的说法中正确的是（ ）。

A．交换机端口处于 discarding 状态即可进行流量转发　B．依靠计时器超时机制确定根端口和指定端口　C．采用 P/A 机制实现快速收敛　D．优先级数值大的交换机会被选为根桥

答案：C。P/A（Proposal/Agreement）握手机制是 RSTP 的招牌改进，点对点全双工链路毫秒级进 Forwarding。A 错：discarding 不转发；B 错：RSTP 靠 P/A 与同步，不再纯等计时器；D 错：优先级数值小者当选。

2025 下 · 第22题

在交换机上配置如下，可实现链路冗余且防环的是（ ）。

A．配置负载均衡策略，根据策略将流量发送到不同的物理链路　B．配置链路优先级，流量优先发送到优先级别高的物理链路　C．配置 MSTP 协议，设置一套链路为主，另外一条为备，实现链路冗余　D．链路聚合协议会自动协商，确保每条链路承担相同的流量

答案：C。MSTP 一主一备：平时阻塞冗余链路防环，主链路故障秒级切换——"冗余 + 防环"两头都占。A/B 只调流量不防环；D 链路聚合是把多条物理链路捆绑成一条逻辑链路（本身无环），但题干要的是"一主一备"的防环冗余，标答取 MSTP。

2025 下 · 第45题

网络工程师在接入交换机启用 STP，新终端接入后，需要等待大约 30 秒后网络才正常，在交换机如何配置可解决 30 秒等待问题且不影响网络稳定性（ ）。

A．配置该端口的 STP 优先级为 0　B．配置该端口为边缘端口　C．配置该端口类型为 trunk　D．禁用 STP

答案：B。边缘端口（Edge Port / PortFast）跳过 Listening/Learning 直接 Forwarding，接入即通；且若意外收到 BPDU 会自动退回普通端口，不影响稳定性。A 改优先级没用；C 与收敛无关；D 禁用 STP 有环路风险。

五、display stp 读图与命令（3 道）

读图三板斧：display stp 看 Mode（模式）和 CIST Bridge（本桥 ID，格式"优先级.MAC"）；display stp brief 看每个端口的角色（ROOT/DESI/ALTE）+ 状态——某实例下所有端口都是 DESI 就说明本桥是该实例根桥；display stp topology-change 看 TC/TCN 拓扑变化统计。

2023 上 · 第62题

在交换机 SWA 上执行如下命令后，输出如下：[SWA] display stp------[CIST Global Info][Mode MSTP] ------CIST Bridge: 32768.000f-e23e-f9b0Bridge Times: Hello 2s MaxAge 20s FwDly 15s MaxHop 20。从输出结果可以判断（ ）。

A．SWA 的桥 ID 是 32768　B．SWA 是根桥　C．SWA 工作在 RSTP 模式　D．SWA 工作在 MSTP 模式

答案：D。第一行明晃晃写着 [Mode MSTP]。A 错：桥 ID 是"优先级.MAC"整体 32768.000f-e23e-f9b0，不是只有 32768；B 错：判断根桥要看 Root Bridge 字段（根桥时 CIST Root 与本桥 ID 相同），光有 Bridge 字段说明不了；C 错：是 MSTP。

2023 下 · 第47题

在交换机上执行 display stp topology-change 命令，其作用是（ ）。

A．查看端口 TC/TCN 报文收发计数　B．查看桥的生成树状态详细信息　C．查看运行生成树协议的异常端口信息　D．查看 MSTP 拓扑变化相关的统计信息

答案：D。命令名即答案：topology-change = 拓扑变化统计。B 是 display stp；端口级信息看 display stp brief。

2024 下 · 第19题

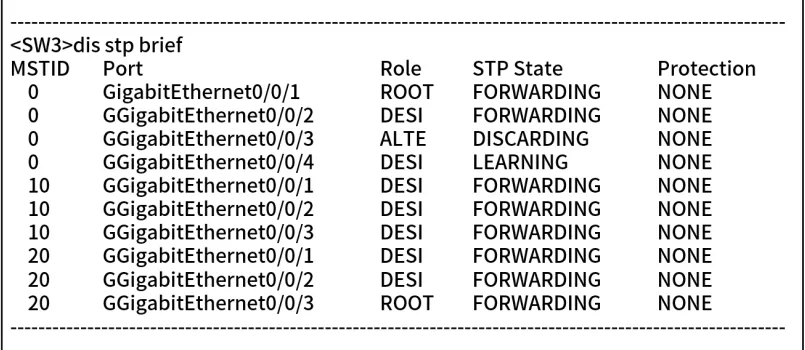

交换机 SW3 生成树信息如下图所示（display stp brief 输出），下列关于该交换机生成树的说法中正确的是（ ）。

A．交换机 SW3 的生成树模式为 RSTP　B．Instance 20 MST 域内，GE0/0/1、GE0/0/2、GE0/0/3 的备份端口　C．SW3 为 Instance 20 MST 域的根桥　D．SW3 为 Instance 10 MST 域的根桥

答案：D。MSTID 10 下 SW3 三个端口全是 DESI 且 FORWARDING——本桥在该实例所有链路上都是指定端口的拥有者，即 Instance 10 的根桥。A 错：多实例说明是 MSTP 不是 RSTP；B 错：Instance 20 里 GE0/0/3 是 ROOT（根端口）不是备份；C 错：有 ROOT 端口说明 SW3 不是 Instance 20 的根桥。联网核对过权威答案。

六、故障排查与环路现象（4 道）

排查题记三组对应关系："topology changes 频繁变化 + CPU 高" = 拓扑震荡（多为端口链路 Up/Down）；"MAC move detected + 收发包暴涨" = 二层环路（帧绕圈，MAC 表被反复改写）；"收敛超 30 秒" = 标准_STP 正常现象，想快上 RSTP/点对点链路。环路典型现象：命令行卡顿、远程登录困难、终端上网极慢——接口灯变色不在其中。

2017 上 · 第37题

在网络运行中，发现设备 CPU 长时间占用过高，经检查发现"Number of topology changes"值频繁变化，可初步判断该故障由（47）导致，可能的原因是（48）。

（47）A．硬件故障　B．网络攻击　C．网络震荡　D．网络环路（48）A．网络上某个端口链路属性频繁变化　B．广播风暴造成大量协议报文　C．设备受到 DHCP 协议报文攻击　D．在部分硬件故障时会上报大量中断

答案：C、A。拓扑变化计数频繁跳 = 生成树在反复收敛 = 网络震荡；最常见诱因是某端口链路（属性）频繁 Up/Down，触发 TCN 一轮轮刷。标答取 C、A。

2017 下 · 第63题

某 STP 网络从链路故障中恢复时，端口收敛时间超过 30 秒，处理该故障的思路不包括（ ）。

A．确认对端端口开启 STP　B．确认端口是工作在 STP 模式　C．确认端口的链路类型是点对点　D．确认端口模式为中继模式

答案：D。收敛慢的排查方向：对端开没开 STP、跑的是不是标准 STP（换 RSTP）、链路是否点对点（共享介质没法 P/A 快收敛）——而"中继模式（Trunk）"是 VLAN 的概念，与生成树收敛无关，不属于排查思路。

2024 下 · 第24题

交换机二层环路后可能产生的故障现象不包括（ ）。

A．远程管理口无法登录　B．交换机命令行操作变得卡顿　C．交换机下连接的终端访问网络很慢或者无法访问网络　D．交换机的接口指示灯由绿灯变为黄灯

答案：D。环路 → 广播风暴 → CPU 飙升、命令行卡顿（B）、管理口登录困难（A）、终端上网极慢（C）——这仨都是经典现象。接口灯颜色表示速率/连接状态，不是环路现象，"不包括"选 D。

2026 上 · 第36题

办公电脑访问互联网慢且时断时续，核心交换机连接市场部区域交换机的接口收发包数突然大幅增高，日志频繁出现"MAC move detected"，初步判断造成该故障的原因是（ ）。

A．二层环路　B．核心交换机接口光模块故障　C．三层环路　D．市场部接入交换机故障

答案：A。"MAC move"（同一 MAC 在多个端口间反复跳变）+ 收发包暴涨 = 广播帧在环里绕圈、MAC 表被反复改写——教科书级二层环路。三层环路有 TTL 兜底，不会 MAC 漂移；光模块/单点故障也不会两个症状同时出现。

七、一句话总结

生成树就四根硬骨头：作用（阻塞冗余端口防二层环路，防广播风暴和 MAC 漂移）、选举（Bridge ID 最小为根桥、每非根桥一个根端口、每网段一个指定端口、根桥全是指定端口）、优化（RSTP 靠 P/A 秒级收敛、边缘端口解 30 秒等待、MSTP 多实例负载分担）、排查（TCN 频繁=震荡、MAC move=环路、display stp brief 读角色）。这 20 道按类刷透，STP 的分就到手了。
