技术负责人必会20安全计算:梁模板安全计算全解 (附完整算例)
【安全计算系列 · 第 21 篇】
梁模板安全计算全解梁底模 · 次楞 · 主楞 · 对拉螺栓 · 梁底立杆（附完整算例）
JGJ 162-2008 | 梁模塌模事故重灾区 | 建议收藏后对照计算
模板支撑出事故，一半倒在高大梁上。梁的混凝土厚、荷载集中、侧压力大，梁底模、次楞、主楞、对拉螺栓、梁底立杆——五道关口，哪一道漏算都可能是塌模。
梁模计算，核心就五件事：梁底模抗弯挠度扛得住、次楞扛得住、主楞扛得住、对拉螺栓拉得住、梁底立杆压得稳。这一篇以最常见的框架梁 300×700 为例，把全过程算给你看，改改参数就能套。
01 计算依据（写方案时引用）
① 《建筑施工模板安全技术规范》JGJ 162-2008（主依据，梁模验算全套）② 《混凝土结构工程施工规范》GB 50666-2011（新浇砼侧压力公式）③ 《钢结构设计标准》GB 50017-2017（钢管强度设计值、对拉螺栓抗拉）④ 《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2011（立杆稳定系数 φ 取值）⑤ 《危险性较大的分部分项工程安全管理规定》建办质〔2018〕31号（危大判定）
02 基本参数（本算例工况）
03 计算内容清单（五道关口）

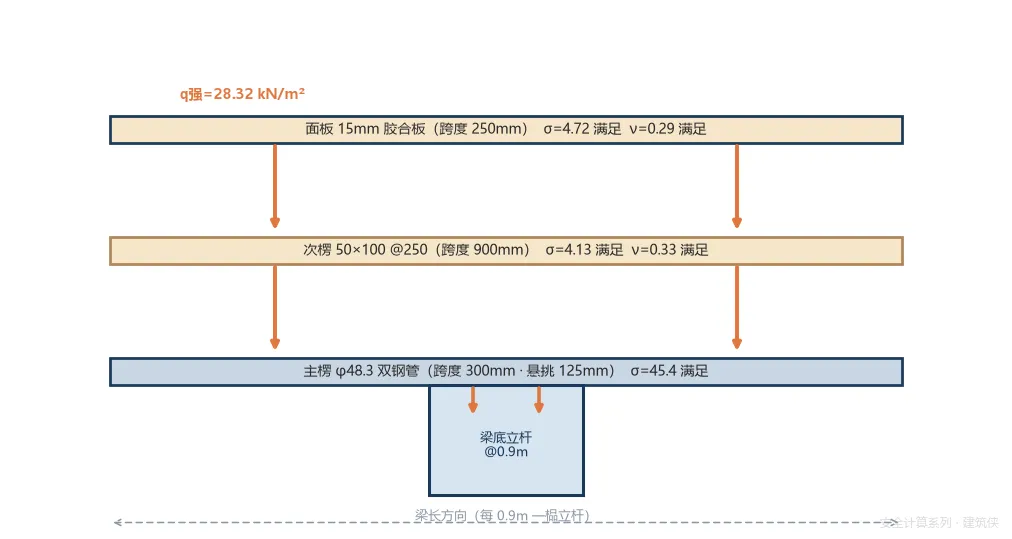

梁模验算共五步，按传力顺序：① 新浇砼侧压力 → ② 梁底模（抗弯+挠度）→ ③ 次楞 → ④ 主楞 → ⑤ 对拉螺栓 → ⑥ 梁底立杆稳定。其中侧压力是对拉螺栓的荷载来源，先算它。
04 第一步：新浇砼侧压力（对拉螺栓的荷载）
梁侧模承受的是新浇砼的水平侧压力，按 JGJ 162-2008 用两式取小：
其中 t0 是新浇砼初凝时间（与温度有关）：
γc = 24 kN/m³，温度 T = 20℃ → t0 = 200÷(20+15) = 5.71 hβ1 = 1.0（不掺缓凝剂），β2 = 1.15（泵送砼坍落度 110~150mm），浇筑速度 V = 2 m/hP = 0.22×24×5.71×1.0×1.15×√2 = 49.0 kN/m²γc·H = 24×0.7 = 16.8 kN/m²（梁高 0.7m）取小：P = 16.8 kN/m²（梁矮，静水压力 γcH 控制）

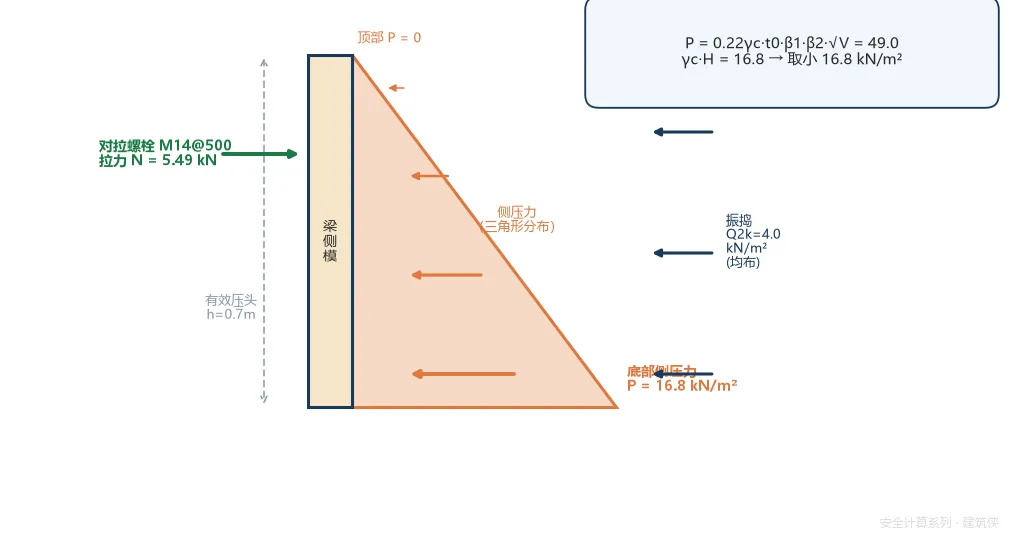

梁侧压力沿高度呈三角形分布（顶部 0，底部 16.8），有效压头 h = P/γc = 0.7m，正好等于梁高：
侧压力合力（标准值，每米梁长）= 0.5×16.8×0.7 = 5.88 kN/m振捣砼水平荷载 Q2k = 4.0×0.7 = 2.80 kN/m（均布，作用于侧模）
坑：梁高小，γcH 才是控制项。很多人套公式算出 49.0 就开算，忘了还要和 γcH 比——梁只有 0.7m 高，静水压力封顶就是 16.8。高墙、高柱（H 大）时 0.22γc·t0·β1·β2·√V 才可能反过来控制。
05 第二步：梁底模（面板）抗弯 + 挠度
梁底模 15mm 胶合板，按三跨连续板计算，跨度 = 次楞间距 = 250mm，取 1m 宽板带。荷载标准值（梁底面）：G1k=0.5（模板自重）、G2k=24×0.7=16.8（砼）、G3k=1.5×0.7=1.05（钢筋，梁取 1.5 kN/m³）、Q1k=2.5（人员设备）、Q2k=2.0（振捣）。
q强 = 1.2×(0.5+16.8+1.05) + 1.4×(2.5+2.0) = 1.2×18.35 + 1.4×4.5 = 28.32 kN/m²q标 = 0.5+16.8+1.05 = 18.35 kN/m²（挠度用标准值，不含活载）
截面特性（1m 宽板带，h=15mm）：W = 1000×15²/6 = 37500 mm³，I = 1000×15³/12 = 281250 mm⁴。
M = 0.1×28.32×0.25² = 0.177 kN·mσ = 0.177×10⁶ ÷ 37500 = 4.72 N/mm² ≤ f = 13 ✔（利用率 36%）
ν = 0.677×18.35×250⁴ ÷ (100×6000×281250) = 0.29 mm≤ 250/250 = 1.0 mm ✔（利用率 29%）
✔ 梁底模抗弯、挠度均满足要求
06 第三步：次楞（50×100 木方）
次楞 @250 沿梁长布置，梁底宽 300mm 内放 2 根，每根承载宽 150mm，跨度 = 主楞间距 = 900mm（沿梁长）。按三跨连续梁：
q₂强 = 28.32×0.15 = 4.248 kN/m，q₂标 = 18.35×0.15 = 2.753 kN/mW = 50×100²/6 = 83333 mm³，I = 50×100³/12 = 4.167×10⁶ mm⁴
M = 0.1×4.248×0.9² = 0.344 kN·mσ = 0.344×10⁶ ÷ 83333 = 4.13 N/mm² ≤ 13 ✔（利用率 32%）ν = 0.677×2.753×900⁴ ÷ (100×9000×4.167×10⁶) = 0.33 mm ≤ 3.6 mm ✔
✔ 次楞抗弯、挠度均满足要求
07 第四步：主楞（φ48.3 双钢管）
主楞双钢管横向放置（@0.9m 沿梁长），横跨梁底宽 300mm，中间 1 根立杆支撑，两端各悬挑 150mm，次楞 2 根对称压在立杆两侧（距立杆中心 125mm）。主楞承受次楞传来的集中力：
每根次楞反力 P = 28.32×0.15×0.9 = 3.823 kN（2 根共 7.65 kN = 梁底总荷载）次楞距立杆中心 a = 125mm
悬臂弯矩 M = P×a = 3.823×0.125 = 0.478 kN·m双钢管 W = 2×5260 = 10520 mm³σ = 0.478×10⁶ ÷ 10520 = 45.4 N/mm² ≤ 205 ✔（利用率 22%）
✔ 主楞抗弯满足要求
说明：梁底只 1 根立杆时，主楞是"中间支撑+两端悬挑"的受力形态，次楞离立杆越近主楞弯矩越小，所以主楞通常不是控制项——真正的控制项在梁底立杆（见第六步）。
08 第五步：对拉螺栓抗拉（M14 @500）

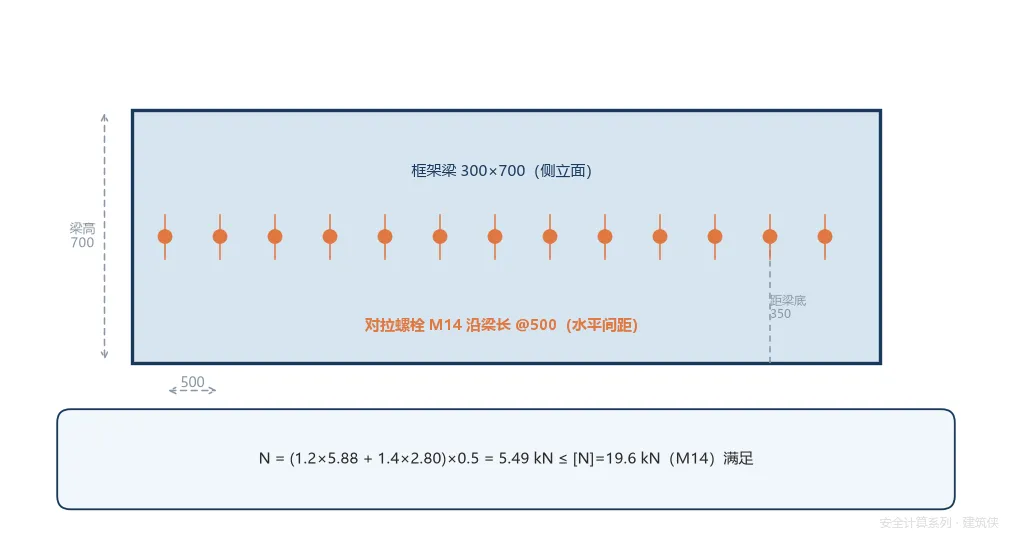

梁高 700 ＞ 500，必须设对拉螺栓。M14 沿梁长 @500，位于梁高中部一道：
对拉螺栓承受的拉力 = 侧压力合力 + 振捣荷载（设计值）× 螺栓间距：
N = (1.2×5.88 + 1.4×2.80) × 0.5 = (7.06 + 3.92)×0.5 = 5.49 kNM14 对拉螺栓：有效面积 Ae = 115 mm²，抗拉强度 ft = 170 N/mm²（Q235）[N] = Ae×ft = 115×170 = 19.55 kN ≈ 19.6 kN
N = 5.49 ≤ [N] = 19.6 kN ✔（利用率 28%）
✔ 对拉螺栓抗拉满足要求
09 第六步：梁底立杆稳定（控制项）
梁底立杆 φ48.3×3.6，@0.9m 沿梁长，梁底宽方向 1 根。它是梁板交界处受荷最大的立杆，承担梁底荷载 + 两侧各 0.45m 宽板荷载（板厚 180）：
受荷面积：梁底 0.3×0.9 = 0.27 m²，两侧板 0.9×0.9 = 0.81 m²，合计 1.08 m²恒载标准值 Gk：梁砼 24×0.7×0.27 = 4.54 ＋ 梁钢筋 1.5×0.7×0.27 = 0.28 板砼 24×0.18×0.81 = 3.50 ＋ 板钢筋 1.1×0.18×0.81 = 0.16 模板 0.5×1.08 = 0.54 ＋ 支架钢管自重 0.30 = 9.32 kN活载标准值 Qk = 1.0×1.08 = 1.08 kN（立杆稳定施工活载取 1.0）
N = 1.2×9.32 + 1.4×1.08 = 11.18 + 1.51 = 12.7 kN

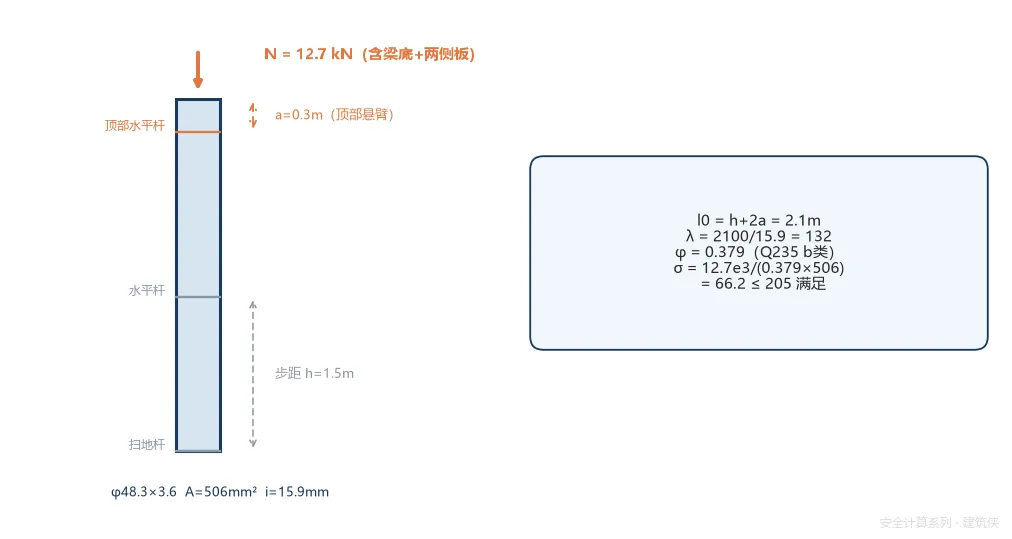

计算长度 l0 = h + 2a = 1.5 + 2×0.3 = 2.1 m（顶部立杆）λ = 2100 ÷ 15.9 = 132 ≤ 210 ✔查 Q235 b 类稳定系数表：φ = 0.379
σ = 12700 ÷ (0.379×506) = 12700 ÷ 191.8 = 66.2 N/mm² ≤ 205 ✔（利用率 32%）
✔ 梁底立杆稳定满足要求（控制项，富余仍足）
（若只算梁底荷载不计两侧板，N≈6.7 kN，σ≈35，更宽松；本文按梁板共支的梁底立杆取最不利。）
10 验算结果汇总（一表看懂）
| 满足 | |||
| 满足 | |||
| 满足 | |||
| 满足 | |||
| 满足 | |||
| 满足 | |||
| 满足（控制项） |
结论：梁模控制项是梁底立杆稳定（66.2 N/mm²，利用率 32%），其次是面板抗弯（36%），其余项目富余较大。
11 这些坑，90% 的人踩过（重点收藏）
坑 1：侧压力忘了和 γcH 取小。梁矮，套 0.22γc·t0·β1·β2·√V 算出 49.0 就开算，实际 γcH=16.8 才是控制值，侧压力算大一倍。
坑 2：梁高＞500 不设对拉螺栓。JGJ 162 要求梁高超过 500mm 须设对拉螺栓，漏设侧模胀模、跑模，梁截面走样。
坑 3：梁底立杆只算梁底、漏算两侧板。梁板交界处立杆受荷最大，只按梁底算 N 偏小一半，立杆压弯。
坑 4：立杆计算长度漏 2a。顶部悬臂 a 失控（0.3→0.5m），l0 变长、λ 变大、φ 变小，稳定应力涨 20%+。
坑 5：次楞/主楞荷载用设计值，挠度却也用设计值。挠度必须用荷载标准值（不乘 1.2/1.4），否则 ν 虚大一截。
坑 6：对拉螺栓用公称面积算。M14 要用有效面积 Ae=115mm²（螺纹处），拿 π×14²/4=153.9 算会把容许拉力虚高 30%。
坑 7：Q1k 取值不分对象。面板/次楞取 2.5、主楞取 1.5、立杆取 1.0 kN/m²，一律 2.5 会把立杆算大。
坑 8：梁底模只验算强度不验算挠度。胶合板挠度 1.0mm 上限很严，大梁、大间距时挠度可能反过来控制。
坑 9：梁底立杆间距/数量与计算书不符。现场少一根立杆或放大到 1.2m，改变传力路径，等于没算。
坑 10：梁模不按危大工程管理。集中线荷载≥20 kN/m 等条件满足即需专项方案，大梁还要专家论证，别闷头施工。
12 手算结果 vs 品茗安全计算软件
同一套 300×700 梁参数输入品茗安全计算软件（梁模板模块），对比如下：
结论：软件就是把规范公式编程了，手算能算明白，论证会上才能把"为什么 γcH 控制、为什么立杆是控制项"讲清楚。
13 结语：梁模，五道关口一道都不能松
梁模计算主线：侧压力（γcH 取小）→ 梁底模（抗弯+挠度）→ 次楞 → 主楞 → 对拉螺栓 → 梁底立杆稳定
记住那句话：梁模的控制项是梁底立杆，而梁底立杆最容易被"漏算两侧板"和"漏 2a"坑到。五道关口，一道都不能松。
