2015年江苏省镇江市中考物理试卷
一、选择题：本大题共12小题，每小题2分，共24分镇江市2015年初中毕业升学考试物理试
卷
1．（2分）（2015•镇江）下列物理学家中，将其名字命名为电压单位的是（ ）
A．安培 B．欧姆 C．焦耳 D．伏特
2．（2分）（2015•镇江）关于声现象，下列说法正确的是（ ）
A．只有物体在振
动，我们就能听
到声音
B．声音不能在真
空中传播
C．人耳听不到次
声波，是因为响
度太小
D．“闻其声而知
其人”是根据
音调来辨别的

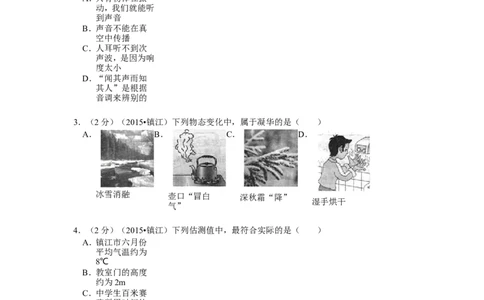

3．（2分）（2015•镇江）下列物态变化中，属于凝华的是（ ）
A． B． C． D．
冰雪消融 壶口“冒白 深秋霜“降”
湿手烘干
气”
4．（2分）（2015•镇江）下列估测值中，最符合实际的是（ ）
A．镇江市六月份
平均气温约为
8℃
B．教室门的高度
约为2m
C．中学生百米赛
跑所用时间约
为1min
D．一本初中物理
书的质量约为
3kg
5．（2分）（2015•镇江）“神舟十号”飞船与“天宫一号”成功对接后，以下哪一个作为参照
物，“天宫一号”是静止的（ ）
A．西昌卫星中心
的发射塔架
B．“神舟十号”
飞船
第1页（共55页）C．海面上行驶的
远洋观测船
D．在“天宫一
号”内穿行的
航天员
6．（2分）（2015•镇江）下列现象中，可用光的直线传播原理解释的是（ ）
A． B． C． D．
林间光柱 筷子“折断” 放大文字 山的倒影
7．（2分）（2015•镇江）下列说法正确的是（ ）
A．太阳能、风能、
核能均属于可
再生能源
B．电子的发现说
明了原子核可
以再分
C．手机是利用电
磁波进行通讯
的
D．空调遥控器是
利用紫外线工
作的
8．（2分）（2015•镇江）如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前
40cm处，以5cm/s的水平速度垂直向平面镜匀速靠近，下列说法正确的是（ ）
A．铅笔在平面镜
中所成的像逐
渐变大
B．经过2s，铅笔与
它的像之间的
距离变为20cm
C．铅笔的像相对
于平面镜的速
度为10cm/s
D．若平面镜顺时
针转至图中虚
线位置，铅笔的
像将与铅笔垂
直
9．（2分）（2015•镇江）下列教材中的探究实验，不需要控制电流一定的是（ ）
第2页（共55页）A．探究导体电阻
与长度的关系
B．探究通电导体
产生的热量与
电阻的关系
C．探究电功与电
压的关系
D．探究电磁铁磁
性强弱与线圈
匝数的关系

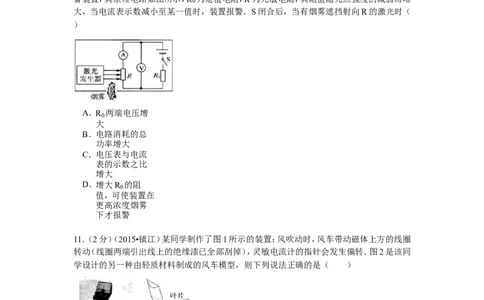

10．（2分）（2015•镇江）为响应国家严禁在公共场所所吸烟的规定，某同学设计了一种烟雾报
警装置，其原理电路如图所示，R 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增
0
大，当电流表示数减小至某一值时，装置报警．S闭合后，当有烟雾遮挡射向R的激光时（
）
A．R 两端电压增
0
大
B．电路消耗的总
功率增大
C．电压表与电流
表的示数之比
增大
D．增大R 的阻
0
值，可使装置在
更高浓度烟雾
下才报警
11．（2分）（2015•镇江）某同学制作了图1所示的装置：风吹动时，风车带动磁体上方的线圈
转动（线圈两端引出线上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转．图2是该同
学设计的另一种由轻质材料制成的风车模型，则下列说法正确的是（ ）
A．该装置是利用
电流磁效应工
作的
B．该装置的工作
原理与电动机
相同
C．若图1中电流
第3页（共55页）计换成干电池，
则无风吹时，线
圈能持续转动
D．若用图2所示
风车模型替换
图1中风车，则
有风吹时，电流
计指针也能发
生偏转

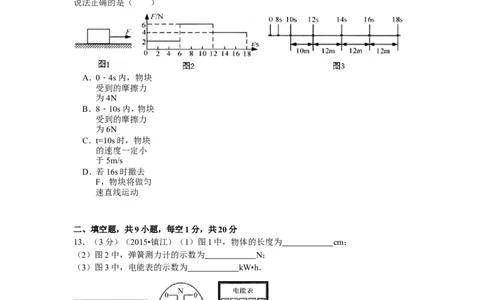

12．（2分）（2015•镇江）如图1所示，静止在水平面上的物块，受水平拉力F作用，F随时间t
的变化关系如图2所示，从t=0开始，小兵每隔2s记录的物块位置和时刻如图3所示，下列
说法正确的是（ ）
A．0﹣4s内，物块
受到的摩擦力
为4N
B．8﹣10s内，物块
受到的摩擦力
为6N
C．t=10s时，物块
的速度一定小
于5m/s
D．若16s时撤去
F，物块将做匀
速直线运动
二、填空题，共9小题，每空1分，共20分
13．（3分）（2015•镇江）（1）图1中，物体的长度为 cm；
（2）图2中，弹簧测力计的示数为 N；
（3）图3中，电能表的示数为 kW•h．
14．（4分）（2015•镇江）测量滑轮组机械效率的装置如图所示．用5N拉力F将重为8N的物
体匀速提升0.5m，用时4s，拉力做得总功W总= J，有用功W有用=
J，滑动组的机械效率η= ，拉力的功率P= W．
第4页（共55页）15．（3分）（2015•镇江）某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置
后，加热使水温升高50℃，水需要吸收的热量为 J，他测得此过程中消耗了6g
酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q= J/kg，
他查表得到q酒精=3.0×107J/kg，发现两者偏差较大，你认为其中的原因可能是
（写出一条原因即可）．
16．（4分）（2015•镇江）如图所示，工作中的四冲程汽油机正处于 冲程，该冲程
将 转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功
次、飞轮转过 圈．
17．（3分）（2015•镇江）在比较一定量的水和酒精混合后总体积大小的实验中，在直玻璃管中
应先注入 ，目的是 ，为使实验现象更明显，应选用内径较
的玻璃管．
18．（3分）（2015•镇江）家用电水杯利用了电流的 效应．某型号电水杯铭牌标有
“220V 400W”字样，它正常工作时，发热元件的阻值为 Ω．正常工作5分钟，电
水杯消耗的电能为 J．
19．（3分）（2015•镇江）如图所示是一辆不慎驶入水中汽车的车门，随着水位升高，车门上A
处受到水的压强将 ．若车门在水下部分的面积为0.8m2，受到水的平均压强为
5×103Pa，g=10N/kg，此时车门所受水的压力为 N，相当于 kg水压
在车门上，因此，建议汽车不慎驶入水中时，应立即设法从车内逃离，避免生命危险．
第5页（共55页）20．（2分）（2015•镇江）汽车驾驶员从发现情况到采取制动所需要的时间叫反应时间，一辆汽
车在平直公路上匀速行驶的过程中，若驾驶员发现前方70m处由障碍物，采取制动后，汽车
行驶60m刚好停在障碍物前，已知该驾驶员的反应时间为0.5s，则制动前汽车行驶速度为
m/s，由此，请你对安全驾车提一条合理建议： ．
21．（3分）（2015•镇江）如图1所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端
滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示．
已知定值电阻R =20Ω．则电源电压U= V．图2中坐标值I = A．当
0 1
电流表示数I=0.4A时，R 与R消耗的电功率之比为 ．
0
三、解答题本题共7小题，共48分
22．（6分）（2015•镇江）请按题目要求作答：
（1）如图1所示，灯笼用细线悬挂，处于静止状态，请画出它所受重力和拉力的示意图；
（2）如图2所示，请将开关和灯泡正确连入家庭电路；
（3）当光线从水中射向空气时，它的反射光线如图3所示，请画出入射光线和折射光线．
23．（6分）（2015•镇江）小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，
对某种合金和水进行了探究．
第6页（共55页）（1）小军首先对该种合金材料制成的不同合金块进行探究．
①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将平衡螺母向
（选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为 g；
③图3是他用量筒测量②中合金块体积的情景，则该合金块的体积是 cm3；
④换用大小不同的合金块，重复上述测量，他得到不同合金块的质量与体积的关系图象如图
4所示．由图象可知，合金块的质量与体积成 比；
⑤通过上述探究，若合金块的体积为10cm3则它的质量m= g；
（2）小军接着对水进行研究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，
由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点，由此推断：水的
质量与体积的关系图线是 （选填图5中“乙”“丙”或“丁”）
24．（6分）（2015•镇江）某同学利用图示装置来研究凸透镜成像．
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在 ；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是
（选填“正立”或“倒立”）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的
方；
（3）在保持（2）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光
屏上再次成清晰的像，成的是 （选填“放大”、“缩小”或“等大”）的像；
（4）在上述探究活动中，若已知蜡烛与光屏间的距离为L ，与凸透镜第一次所在位置A间的
0
距离为L，如图2所示，则该透镜焦距f L（选填“＞”、“＜”或“=”），透镜先
后两次所在位置A、B之间的距离S= （用L 、L表示）
0
25．（8分）（2015•镇江）小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格
已标明）．
第7页（共55页）（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线
柱 间（填接线柱的数字编号）出现了 （选填“短路”或“断路”）
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图
象如图3所示，则小灯泡的额定功率是 W，所用滑动变阻器的规格是下列四个
选项中的 （选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了△R ，小灯泡的阻值变化了△R ，则
1 2
△R △R ，（选填“＞”、“＜”或“=”），你的理由是： ．
1 2
26．（6分）（2015•镇江）如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为
支点，A为他的重心，相关长度已在图中标明．已知他的质量m=60kg，g=10N/kg．
（1）求小华受到的重力G；
（2）求图示时刻地面对双手支持力F的力臂l ，并在答题卷的图中画出此力臂；
1
（3）求图示时刻地面对双手的支持力F．
27．（8分）（2015•镇江）如图所示，通过安置在插座上的电流转换器，将电能转换为超声波，
电动小车上的接收器收到超声波讯号，可将其能量转换为电能为电池充电．已知：接收器接
收到的超声波功率与它和转换器间距离L的平方成反比，它将超声波能量转化为电能并储
存在电池中的效率为50%．当小车与转换器间距离L =1m时，接收器接收到的超声波功率
0
P =8W．当小车在平直路面上以0.2m/s的速度匀速行驶时，所消耗的电池电能的80%用于维
0
持小车匀速行驶，小车受到的阻力为16N．
（1）当小车与转换器间距离为1m时，求电池充电1h所储存的电能；
（2）小车在平直路面上以0.2m/s的速度匀速行驶5min，求该过程中消耗的电池电能；
（3）若充电时小车与转换器之间的距离L=2m，则2h内所充电能可使小车以0.2m/s的速度匀
速行驶多远？
第8页（共55页）28．（8分）（2015•镇江）图1所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与木
块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R 的最下端A
2
处且接触良好．闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至B处（R 的中点）时，水
2
面到达设定高度，水泵自动停止注水，在此过程中，弹簧弹力F与滑片P上滑长度x之间的关
系如图2所示．
已知：电阻箱R 接入电路中的阻值为20Ω，R 的总电阻为20Ω，长度为l；当线圈中电流
1 2
I≥0.1A时，衔铁被吸下，g=10N/kg，弹簧始终处于弹性限度范围内，不考虑线圈的电阻和滑片
P滑动时的摩擦．
（1）求电源电压U；
（2）求木块所受的重力；
（3）当P滑至B处时，求木块浸入水中的体积；
（4）若将R 调至10Ω，则水箱内最高水位与原设定水位的高度差△h 0.5（l 选填
1
“＞”、“＜”或“=”），你判断的理由是： ．
第9页（共55页）2015 年江苏省镇江市中考物理试卷
参考答案与试题解析
一、选择题：本大题共12小题，每小题2分，共24分镇江市2015年初中毕业升学考试物理试
卷
1．（2分）（2015•镇江）下列物理学家中，将其名字命名为电压单位的是（ ）
A．安培 B．欧姆 C．焦耳 D．伏特
考点： 物理量的单位
及单位换算．
菁优网版权所有
专题： 电压和电阻．
分析： 根据对物理量
及其单位的掌
握作答．
解答： 解：在国际单位
制中，
A、安培是电流
的主单位．不符
合题意；
B、欧姆是电阻
的主单位．不符
合题意；
C、焦耳是功和
能量的主单位．
不符合题意；
D、伏特是电压
的主单位．符合
题意．
故选D．
点评： 此题考查的是
我们对常见物
理量及其单位
的掌握，属于识
记性知识的考
查，难度较小，
容易解答．
2．（2分）（2015•镇江）关于声现象，下列说法正确的是（ ）
A．只有物体在振
动，我们就能听
到声音
B．声音不能在真
空中传播
C．人耳听不到次
声波，是因为响
度太小
D．“闻其声而知
其人”是根据
音调来辨别的
第10页（共55页）考点： 人耳感知声音
的过程及听到
声音的条件；声
音的传播条件；
超声波与次声
波；音色．
菁优网版权所有
专题： 声现象．
分析： 声音是由物体
的振动产生的，
但由于人的听
觉范围的限制，
发出的声音不
一定能听得到；
我们能够听到
声音是因为声
音通过空气传
播到我们耳朵
里；声音的传播
需要介质．
人的听觉频率
范围是20Hz～
20000Hz之间，
大于20000Hz
的声波，人们听
不见，叫超声
波，小于20Hz
的，人们也听不
见，叫次声波；
不同的发声体
因材料和结构
不同，所发出的
声音的音色就
不同，音色是辨
别不同发声体
的重要依据．
解答： 解：A、振动的
物体都能够发
声，但是频率不
同，不是所有频
率的声音都能
听到，故A错
误；
B、声音的传播
需要介质，声音
不能在真空中
传播，故B正
确；
C、人耳听不到
次声波，是因为
次声波的频率
小于20Hz，人
们听不见，故C
错误；
D、不同发声体
的材料、结构不
同，发出声音的
第11页（共55页）音色就不同．所
以“闻其声而
知其人”是根
据音色去辨别
的，故D错误．
故选：B．
点评： 本题是一道综
合了多个知识
点的题目，做题
时要对照相关
的物理知识，仔
细分析每一种
情况的对错．
3．（2分）（2015•镇江）下列物态变化中，属于凝华的是（ ）
A． B． C． D．
冰雪消融 壶口“冒白 深秋霜“降”
湿手烘干
气”
考点： 生活中的凝华
现象．
菁优网版权所有
专题： 汽化和液化、升
华和凝华．
分析： 解答此题要知
道物质直接从
气态变为固态
的过程叫凝华，
要根据物质变
化前后的物态
特征判断是否
属于凝华现象．
解答： 解：
A、冰雪消融是
固态变成液态，
属于熔化现象，
不符合题意；
B、“白气”是
空气中的水蒸
气液化成的小
水珠，是液化现
象，不符合题
意；
C、霜是空气中
的水蒸气凝华
成的小冰晶，是
凝华现象．符合
题意；
D、湿手烘干是
手表面的是吸
收热量汽化成
第12页（共55页）为水蒸气．不符
合题意．
故选C．
点评： 此题考查的是
我们生活中的
物态变化现象，
看物体由什么
状态变为了什
么状态，根据物
态变化的定义
来判断．
4．（2分）（2015•镇江）下列估测值中，最符合实际的是（ ）
A．镇江市六月份
平均气温约为
8℃
B．教室门的高度
约为2m
C．中学生百米赛
跑所用时间约
为1min
D．一本初中物理
书的质量约为
3kg
考点： 长度的估测；温
度；质量的估
测；时间的估
测．
菁优网版权所有
专题： 估算综合应用
题．
分析： 不同物理量的
估算，有的需要
凭借生活经验，
有的需要简单
的计算，有的要
进行单位的换
算，最后判断最
符合实际的是
哪一个．
解答： 解：
A、江苏镇江市
六月份最低气
温在20℃左右，
所以平均气温
不可能为8℃．
故A不符合实
际；
B、中学生的身
高在170cm左
右，教室门的高
度略大于
170cm，在
200cm=2m左
右．故B符合实
第13页（共55页）际；
C、男子百米世
界纪录略小于
10s，中学生跑
百米的时间在
16s左右．故C
不符合实际；
D、两个苹果的
质量在300g左
右，物理课本的
质量与此差不
多，在
300g=0.3kg左
右．故D不符合
实际．
故选B．
点评： 物理学中，对各
种物理量的估
算能力，也是我
们应该加强锻
炼的重要能力
之一，这种能力
的提高，对我们
的生活同样具
有很大的现实
意义．
5．（2分）（2015•镇江）“神舟十号”飞船与“天宫一号”成功对接后，以下哪一个作为参照
物，“天宫一号”是静止的（ ）
A．西昌卫星中心
的发射塔架
B．“神舟十号”
飞船
C．海面上行驶的
远洋观测船
D．在“天宫一
号”内穿行的
航天员
考点： 参照物及其选
择．
菁优网版权所有
专题： 长度、时间、速
度．
分析： 判断一个物体
的运动和静止，
首先确定一个
参照物，被研究
的物体和参照
物之间发生了
位置的改变，被
研究的物体是
运动的．否则是
静止的．
解答： 解：“神舟十
号”飞船与
第14页（共55页）“天宫一号”
成功对接，必须
是相对静止，才
容易对接，所以
两者在空中飞
行的速度大小
和方向必须相
同，两者之间的
相对位置不变，
处于相对静止
状态，“天宫一
号”相对于
“神舟十号”
飞船是静止的；
但他们相对于
发射塔架、远洋
观测船、在“天
宫一号”内穿
行的航天员的
位置是发生变
化的，所以相对
于它们是运动
的．故ACD不
符合题意，B符
合题意．
故选B．
点评： 在选定参照物
时，被研究物体
与参照物之间
存在位移的变
化，那么被研究
物体就是运动
的，反之则静
止；要充分理解
运动和静止的
相对性．
6．（2分）（2015•镇江）下列现象中，可用光的直线传播原理解释的是（ ）
A． B． C． D．
林间光柱 筷子“折断” 放大文字 山的倒影
考点： 光在均匀介质
中直线传播．
菁优网版权所有
专题： 光的传播和反
射、平面镜成
像．
分析： 光在自然界中
存在三种光现
象：
（1）光在同种均
第15页（共55页）匀物质中沿直
线传播，在日常
生活中，激光准
直、小孔成像和
影子的形成等
都表明光在同
一种均匀介质
中是沿直线传
播的；
（2）当光照射到
物体界面上时，
有一部分光被
反射回来，例
如：平面镜成
像、水中倒影
等；
（3）当光从一种
介质斜射入另
一种介质时，传
播方向的会偏
折，发生折射现
象，如：看水里
的鱼比实际位
置浅等．
解答： 解：A、林间光
柱是由光的直
线传播形成的，
故符合题意；
B、筷子“折
断”是由光的
折射造成的，故
不符合题意；
C、放大镜放大
文字是由光的
折射造成的，故
不符合题意；
D、山的倒影，
属于平面镜成
像，是利用光的
反射的原理，故
不符合题意．
故选A．
点评： 本题列举了四
个常见的光现
象，综合了光学
知识，需要学生
在平时学习和
生活中多对相
关的光现象进
行思考．
7．（2分）（2015•镇江）下列说法正确的是（ ）
A．太阳能、风能、
核能均属于可
再生能源
B．电子的发现说
第16页（共55页）明了原子核可
以再分
C．手机是利用电
磁波进行通讯
的
D．空调遥控器是
利用紫外线工
作的
考点： 能源的分类；原
子的核式模型；
红外线；电磁波
的传播．
菁优网版权所有
专题： 光的折射、光的
色散；信息的传
递；粒子与宇
宙、材料世界；
能源的利用与
发展．
分析： A、可再生能源
指的是像水能、
风能以及太阳
能，可以长期提
供或可以再生
的能源．而化石
能源指的是亿
万年前的大量
生物经过地壳
变化，被埋藏在
地下，受地层压
力和温度的影
响，缓慢地形成
的可以燃烧的
矿物质．如煤、
石油；
B、电子的发现
说明原子可以
再分；
C、人们日常生
活中用的电视
信号、手机信号
都是利用电磁
波传递信号的；
D、红外线是一
种不可见光，在
现实生活中，可
以利用红外线
来实现对电视
机的遥控．
解答： 解：A、太阳能
和风能属于可
再生资源，核能
属于不可再生
资源，故A错
误；
B、电子的发现
第17页（共55页）说明原子可以
再分，故B错
误；
C、手机是利用
电磁波进行通
讯的，故C正
确；
D、空调遥控器
通过前面的二
极管可以发出
红外线，空调接
收红外线，实现
无线控制，故D
错误．
故选：C．
点评： 本题考查能源
的分类、原子结
构、红外线就电
磁波的传播，知
识点较多，熟记
课本知识点是
解答此题的关
键．
8．（2分）（2015•镇江）如图所示，平面镜竖直放置在水平面上，一支直立的铅笔从平面镜前
40cm处，以5cm/s的水平速度垂直向平面镜匀速靠近，下列说法正确的是（ ）
A．铅笔在平面镜
中所成的像逐
渐变大
B．经过2s，铅笔与
它的像之间的
距离变为20cm
C．铅笔的像相对
于平面镜的速
度为10cm/s
D．若平面镜顺时
针转至图中虚
线位置，铅笔的
像将与铅笔垂
直
考点： 平面镜成像的
特点、原理、现
象及其实验方
案．
菁优网版权所有
专题： 光的传播和反
射、平面镜成
像．
第18页（共55页）分析： 根据平面镜成
像的特点：所成
的像是虚像；像
和物体大小相
同；像和物体各
对应点的连线
与平面镜垂直；
像和物体各对
应点到平面镜
间距离相等来
分析此题．
解答： 解：
A、由平面镜成
像的特点可知，
铅笔与平面镜
的距离改变，铅
笔在镜中的像
的大小不变，故
A错误；
B、因像距与物
距是相等的，当
铅笔以5cm/s的
速度向平面镜
靠近时，2s内铅
笔通过的距离
s=vt=5cm/
s×2s=10cm，2s
后物距为40cm
﹣10cm30cm，
像距也为
30cm，2s后铅
笔与镜中的像
相距
30cm+30cm=60
cm，故B错误；
C、若铅笔以
5cm/s速度向平
面镜靠近，同时
像也以5cm/s速
度垂直向平面
镜靠近，故C错
误；
D、铅笔与平面
镜的夹角为
45°，根据平面
镜成像的特点，
此时平面镜将
铅笔与像的夹
角平分，所以铅
笔与它在平面
镜中的像互相
垂直，故D正
确．
故选D．
点评： 本题主要考查
的是平面镜成
第19页（共55页）像特点在生活
中的应用．此类
题目在近几年
的中考中属于
热点题目，解答
此类题目的关
键是牢记平面
镜成像的特点．
9．（2分）（2015•镇江）下列教材中的探究实验，不需要控制电流一定的是（ ）
A．探究导体电阻
与长度的关系
B．探究通电导体
产生的热量与
电阻的关系
C．探究电功与电
压的关系
D．探究电磁铁磁
性强弱与线圈
匝数的关系
考点： 影响电阻大小
的因素；影响电
磁铁磁性强弱
的因素；电功；
焦耳定律的计
算公式及其应
用．
菁优网版权所有
专题： 电压和电阻；电
能和电功率；电
与热、生活用
电；磁现象、电
生磁．
分析： 若所探究的物
理量与电流及
其他因素有关，
探究过程中需
控制电流一定，
根据各项分析
即可得出结论．
解答： 解：A、电阻与
导体的长度、材
料、横截面积和
温度有关，与电
流大小无关，探
究与长度的关
系，不用控制电
流一定，A正
确；
B、由Q=I2Rt可
知，通电导体产
生的热量与电
路中的电流、导
体的电阻和通
电时间有关，要
第20页（共55页）探究热量与电
阻的关系，需控
制电流和通电
时间一定，B错
误；
C、由W=UIt可
知，要探究电功
与电压的关系，
需使电流和通
电时间一定，C
错误；
D、电磁铁磁性
强弱与电流大
小和线圈匝数
有关，要探究电
磁铁磁性强弱
与线圈匝数的
关系，需控制电
路中的电流相
同，D错误．
故选A．
点评： 本题主要考查
控制变量法的
应用，关键掌握
相关物理量的
影响因素．
10．（2分）（2015•镇江）为响应国家严禁在公共场所所吸烟的规定，某同学设计了一种烟雾报
警装置，其原理电路如图所示，R 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增
0
大，当电流表示数减小至某一值时，装置报警．S闭合后，当有烟雾遮挡射向R的激光时（
）
A．R 两端电压增
0
大
B．电路消耗的总
功率增大
C．电压表与电流
表的示数之比
增大
D．增大R 的阻
0
值，可使装置在
更高浓度烟雾
下才报警
考点： 电路的动态分
析．
菁优网版权所有
专题： 应用题；电路变
第21页（共55页）化分析综合题．
分析： 由电路图可知，
R与R 串联，电
0
压表测R两端
的电压，电流表
测电路中的电
流．
（1）根据光敏电
阻与烟雾浓度
的关系可知有
烟雾遮挡射向
R的激光时其
阻值的变化，根
据欧姆定律可
知电路中电流
的变化和R 两
0
端电压的变化，
根据P=UI可知
电路消耗总功
率的变化，再根
据欧姆定律结
合R的阻值判
断电表示数比
值的变化；
（2）增大R 的
0
阻值时电路中
的总电阻增大，
根据欧姆定律
可知电路中的
电流的变化，再
根据题意可知
该装置报警时
与烟雾浓度的
关系．
解答： 解：由电路图可
知，R与R 串
0
联，电压表测R
两端的电压，电
流表测电路中
的电流．
（1）因光敏电阻
R的阻值随光
照强度的减弱
而增大，
所以，当有烟雾
遮挡射向R的
激光时，R的阻
值变大，电路中
的总电阻变大，
由I= 可知，电
路中的电流减
小，
由U=IR可知，
R 两端电压减
0
第22页（共55页）小，故A错误；
由P=UI可知，
电路消耗的总
功率减小，故B
错误；
由R= 可知，电
压表与电流表
的示数之比等
于R的阻值，则
电压表与电流
表的示数之比
增大，故C正
确；
（2）增大R 的
0
阻值时电路中
的总电阻增大，
由I= 可知，电
路中的电流减
小，则可使装置
在更低浓度烟
雾下报警，故D
错误．
故选C．
点评： 本题考查了电
路的动态分析，
涉及到欧姆定
律和电功率公
式的应用，从题
干中获取有用
的信息是关键．
11．（2分）（2015•镇江）某同学制作了图1所示的装置：风吹动时，风车带动磁体上方的线圈
转动（线圈两端引出线上的绝缘漆已全部刮掉），灵敏电流计的指针会发生偏转．图2是该同
学设计的另一种由轻质材料制成的风车模型，则下列说法正确的是（ ）
A．该装置是利用
电流磁效应工
作的
B．该装置的工作
原理与电动机
相同
C．若图1中电流
计换成干电池，
则无风吹时，线
圈能持续转动
第23页（共55页）D．若用图2所示
风车模型替换
图1中风车，则
有风吹时，电流
计指针也能发
生偏转
考点： 电磁感应．
菁优网版权所有
专题： 电动机、磁生
电．
分析： 闭合电路部分
导体在磁场中
做切割磁感线
运动时，会产生
感应电流的现
象叫做电磁感
应；发电机就是
根据此原理制
成的．
解答： 解：A、该装置
是利用电磁感
应原理工作的，
故A错误；
B、该装置的工
作原理与发电
机相同，故B错
误；
C、若图1中电
流计换成干电
池，则无风吹
时，只能转过半
周，因为线圈中
电流方向不能
改变，故C错
误；
D、若用图2所
示风车模型替
换图1中风车，
则有风吹时，线
圈在磁场中做
切割磁感线运
动，会产生感应
电流，故电流计
指针也能偏转，
故D正确．
故选D．
点评： 此题考查了法
拉第的电磁感
应实验，要抓住
条件：闭合、部
分、切割，这是
解题关键．
第24页（共55页）12．（2分）（2015•镇江）如图1所示，静止在水平面上的物块，受水平拉力F作用，F随时间t
的变化关系如图2所示，从t=0开始，小兵每隔2s记录的物块位置和时刻如图3所示，下列
说法正确的是（ ）
A．0﹣4s内，物块
受到的摩擦力
为4N
B．8﹣10s内，物块
受到的摩擦力
为6N
C．t=10s时，物块
的速度一定小
于5m/s
D．若16s时撤去
F，物块将做匀
速直线运动
考点： 力与图象的结
合；力与运动的
关系．
菁优网版权所有
专题： 运动和力．
分析： 由图丙确定物
体在不同时间
段的运动状态，
根据匀速直线
运动的时间段
及图2，利用二
力平衡条件确
定摩擦力的大
小．
解答： 解：由图3知，
12到18s物体
在相同时间内
通过的路程相
等，做匀速直线
运动，由图2
知，此时
f=F=4N；
A、由图2知，0
﹣4s内，物体受
到的拉力
F=2N，小于滑
动摩擦力，所以
此时物体应处
于静止状态，所
受静止摩擦力
等于拉力等于
2N，A错误；
B、由图3知，8
第25页（共55页）﹣10s内，物体
处于运动状态，
根据影响摩擦
力大小的因素
可知，摩擦力仍
等于4N，B错
误；
C、由图3知，从
10到12s时间
内，物体的平均
速度v= =
=5m/s，而在这
段时间内物体
的拉力大于摩
擦力，所以做加
速运动，因此全
程的平均速度
应大于10s时的
速度，C正确；
D、若16s时撤
去F，物体受摩
擦力的作用将
做减速运动，D
错误．
故选C．
点评： 本题是有关力
和图象的综合
分析题目，在分
析过程中，关键
能够根据图3
确定物体的运
动状态变化，根
据二力平衡条
件确定摩擦力
的大小．
二、填空题，共9小题，每空1分，共20分
13．（3分）（2015•镇江）（1）图1中，物体的长度为 2.5 0 cm；
（2）图2中，弹簧测力计的示数为 1. 2 N；
（3）图3中，电能表的示数为 2015. 6 kW•h．
考点： 长度的测量；弹
簧测力计的使
第26页（共55页）用与读数；电能
表参数的理解
与电能的求法．
专题： 所基有 本仪器的使 菁优网版权
用专题．
分析： （1）使用刻度尺
时要明确其分
度值，起始端从
0开始，读出末
端刻度值，就是
物体的长度；起
始端没有从0
刻度线开始的，
要以某一刻度
线为起点，读出
末端刻度值，减
去起始端所对
刻度即为物体
长度，注意刻度
尺要估读到分
度值的下一位．
（2）使用弹簧测
力计测量力的
大小时，首先要
明确弹簧测力
计的量程和分
度值，读数时视
线与指针所指
刻线相垂直．
（3）电能表是测
量消耗电能多
少的仪器，最后
一位示数是小
数位，其单位是
kW•h，由图示
电能表可读出
其示数．
解答： 解：
（1）由图知：刻
度尺上1cm之
间有10个小
格，所以一个小
格代表的长度
是
0.1cm=1mm，即
此刻度尺的分
度值为1mm；
物体左侧与0
刻度线对齐，右
侧与2.50cm对
齐，所以物体的
长度为
L=2.50cm．
（2）由图知：在
弹簧测力计上，
最大示数是
第27页（共55页）5N，所以其量程
为0～5N；1N
之间有5个小
格，一个小格代
表0.2N，即弹簧
测力计的分度
值为0.2N，指针
在“1”后1个小
格处，所以弹簧
测力计的示数
为
1N+0.2N=1.2N
．
（3）根据电能表
的读数方法，读
图可知，此电能
表的读数为
2015.6kW•h．
故答案为：（1）
2.50；（2）1.2；
（3）2015.6．
点评： 初中物理学习
了很多测量工
具的使用，但没
有特殊说明，只
有刻度尺的读
数要有估读值，
其它只要读到
准确值即可．
14．（4分）（2015•镇江）测量滑轮组机械效率的装置如图所示．用5N拉力F将重为8N的物
体匀速提升0.5m，用时4s，拉力做得总功W总= 5 J，有用功W有用= 4 J，滑动组的机械
效率η= 80% ，拉力的功率P= 1.2 5 W．
考点： 有用功和额外
功；滑轮（组）的
机械效率；功率
的计算．
菁优网版权所有
专题： 功、功率、机械
效率．
分析： （1）做有关滑轮
组的计算题首
先要判断承担
重物的绳子股
数，最后一段是
第28页（共55页）由动滑轮引出
来的，所以绳子
股数是2．有用
功等于重物重
力与重物上升
高度的乘积W
有用=Gh．
（2）拉力所做的
功即为总功，所
以拉力的功率
即为总功率，用
W总=FS，再利
用P= 即可．
（3）滑轮组的机
械效率根据η=
即可计
算．
解答： 解：由图可知：
承担动滑轮和
重物的绳子股
数为2股，则
n=2，所以
s=nh=2×0.5m=1
m；
（1）做的有用
功：W有用
=Gh=8N×0.5m=
4J．
（2）拉力所做的
功：W总
=Fs=5N×1m=5J
；
拉力的功率：P
总= =
=1.25W．
（3）滑轮组的机
械效率：η=
×100%=
×100%=80%
．
故答案为：5；4；
80%；1.25．
点评： 本题考查了使
用滑轮组时有
用功、总功、功
率、机械效率的
计算，要求灵活
第29页（共55页）运用公式，属于
基础题目．
15．（3分）（2015•镇江）某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置
后，加热使水温升高50℃，水需要吸收的热量为 6.3×1 0 4 J J，他测得此过程中消耗了6g酒
精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q= 1.05×1 0 7 J/k g J/kg，
他查表得到q酒精=3.0×107J/kg，发现两者偏差较大，你认为其中的原因可能是 酒精燃烧时
不一定完全燃烧，酒精燃烧时释放的热量不能完全被水吸收． （写出一条原因即可）．
考点： 热量的计算；燃
料的热值．
菁优网版权所有
专题： 计算题；简答
题；比热容、热
机、热值．
分析： （1）知道水的质
量、水的比热
容、水的初温和
末温，利用吸热
公式Q吸=cm△t
求出水吸收的
热量；
（2）知道酒精燃
烧放出的热量
与水吸收的热
量相等，根据Q
放=mq求出酒精
热值；
（3）酒精燃烧时
不一定完全燃
烧和酒精燃烧
时释放的热量
不能完全被水
吸收都会造成
酒精完全燃烧
释放的热量大
于水吸收的热
量．
解答： 解：（1）水的质
量
m=300g=0.3kg，
水吸收的热量：
Q吸=cm水 △t
=4.2×103J/
（kg•℃ ）
×0.3kg×50℃
第30页（共55页）=6.3×104J；
（2）酒精的质量
m酒精
=6g=0.006kg，
由于酒精燃烧
放出的热量与
水吸收的热量
相等，则Q放=Q
吸=6.3×104J；
酒精热值q酒精=
=
=1
.05×107J/kg；
（3）与酒精的实
际热值q酒精
=3.0×107J/kg小
得多，原因是：
酒精燃烧时不
一定完全燃烧，
酒精燃烧时释
放的热量不能
完全被水吸收
等．
故答案为：
6.3×104J；
1.05×107J/kg；
酒精燃烧时不
一定完全燃烧，
酒精燃烧时释
放的热量不能
完全被水吸收．
点评： 本题考查了热
量的计算、燃料
热值的分析和
理解，知道酒精
不一定完全燃
烧和放出的热
量不能完全被
水吸收是本题
的关键．
16．（4分）（2015•镇江）如图所示，工作中的四冲程汽油机正处于 做功 冲程，该冲程将
内能 转化为机械能，若该汽油机每秒完成40个冲程，则每秒它对外做功 1 0 次、飞轮转
过 2 0 圈．
第31页（共55页）考点： 内燃机的四个
冲程；有关热机
的计算．
菁优网版权所有
专题： 比热容、热机、
热值．
分析： （1）由进气门和
排气门的关闭
和打开情况、活
塞的上行和下
行情况来判断
是哪个冲程；
（2）四个冲程中
压缩冲程是机
械能转化为内
能，做功冲程是
内能转化为机
械能，排气和吸
气冲程没有能
的转化．
（3）热机完成一
个工作循环，要
经过4个冲程，
燃气对外做功1
次，活塞往返2
次，飞轮转动2
周，根据这个比
例关系可以求
出答案．
解答： 解：（1）如图，进
气门和排气门
都是关闭的，火
花塞放电，活塞
下行，可以判断
是做功冲程，做
功冲程中内能
转化为机械能．
（2）热机完成一
个工作循环，要
经过4个冲程，
燃气对外做功1
次，活塞往返2
次，飞轮转动2
周，若该汽油机
每秒完成40个
冲程，则每秒它
对外做功10
次，飞轮转动20
第32页（共55页）周．
故答案为：做
功；内能；10；
20．
点评： 本题考查了热
机冲程的判断、
能量的转化以
及转速的计算，
熟记相关数据
是解题的关键．
17．（3分）（2015•镇江）在比较一定量的水和酒精混合后总体积大小的实验中，在直玻璃管中
应先注入 水 ，目的是 记录水和酒精混合前的总体积 ，为使实验现象更明显，应选用
内径较 小 的玻璃管．
考点： 密度的应用与
物质鉴别．
菁优网版权所有
专题： 密度及其应用．
分析： 一切物质的分
子间都存在间
隙，分子是在永
不停息地做无
规则运动．
解答： 解：在比较一定
量的水和酒精
混合后总体积
大小的实验中，
在直玻璃管中
应先注入水，目
的是记录水和
酒精混合前的
总体积；
因为分子间存
在着空隙，水和
酒精充分混合
后，酒精分子和
水分子分别进
入了对方分子
的空隙中，使得
水和酒精混合
后的总体积变
小了，为了实验
现象更明显，应
该选取内径较
小的玻璃管．
故答案为：水；
记录水和酒精
混合前的总体
积；小．
点评： 本题解题的关
键是掌握分子
间存在间隙，并
且分子是在不
停的运动的，注
意解释实验现
第33页（共55页）象产生的原因．
18．（3分）（2015•镇江）家用电水杯利用了电流的 热 效应．某型号电水杯铭牌标有
“220V 400W”字样，它正常工作时，发热元件的阻值为 12 1 Ω．正常工作5分钟，电水杯
消耗的电能为 1.2×1 0 5 J．
考点： 电功率的计算；
电功的计算．
菁优网版权所有
专题： 电能和电功率．
分析： 电水杯是利用
电流热效应工
作的；
由电水杯的铭
牌可知其额定
电压与额定功
率，由电功率公
式可以求出其
电阻阻值；
应用W=Pt可以
求出电水杯消
耗的电能．
解答： 解：家用电水杯
利用了电流的
热效应；
由P= 可知，
发热元件电阻：
R= =
=1
21Ω，
t=5min=300s消
耗的电能：
W=Pt=400W×3
00s=1.2×105J；
故答案为：热；
121；1.2×105．
点评： 本题考查了电
水杯的工作原
理、求电阻与热
水杯消耗的电
能，应用电功率
公式及其变形
公式即可解题．
19．（3分）（2015•镇江）如图所示是一辆不慎驶入水中汽车的车门，随着水位升高，车门上A
处受到水的压强将 增大 ．若车门在水下部分的面积为0.8m2，受到水的平均压强为
5×103Pa，g=10N/kg，此时车门所受水的压力为 4×1 0 3 N，相当于 40 0 kg水压在车门上，
因此，建议汽车不慎驶入水中时，应立即设法从车内逃离，避免生命危险．
第34页（共55页）考点： 压强的大小及
其计算．
菁优网版权所有
专题： 压强、液体的压
强．
分析： 根据液体压强
公式p=ρgh分
析水的压强如
何变化；
由压强公式的
变形公式F=pS
可以求出压力；
应用G=mg求
出水的质量．
解答： 解：随水位升
高，A处的水深
h不断增加，由
p=ρgh可知，A
处受到水的压
强将增大；
由p= 可知，车
门受到的压力：
F=pS=5×103Pa×
0.8m2=4×103N；
由G=mg可知，
水的质量：m=
= =40
0kg；
故答案为：增
大；4×103；400．
点评： 本题涉及的知
识点较多，是一
道综合题，应用
液体压强公式、
压强公式的变
形公式、G=mg
可以解题，难度
不大，是一道基
础题．
20．（2分）（2015•镇江）汽车驾驶员从发现情况到采取制动所需要的时间叫反应时间，一辆汽
车在平直公路上匀速行驶的过程中，若驾驶员发现前方70m处由障碍物，采取制动后，汽车
行驶60m刚好停在障碍物前，已知该驾驶员的反应时间为0.5s，则制动前汽车行驶速度为
20 m/s，由此，请你对安全驾车提一条合理建议： 不酒后开车 ．
第35页（共55页）考点： 速度的计算．
菁优网版权所有
专题： 长度、时间、速
度．
分析： （1）已知一辆汽
车在平直公路
上匀速行驶，根
据驾驶员发现
前方70m处由
障碍物，采取制
动后，汽车行驶
60m刚好停在
障碍物前，可求
得制动前汽车
行驶的距离，然
后可求得制动
前汽车行驶速
度．
（2）车的速度行
驶过快时，反应
距离和制动距
离都变大，为避
免车祸的发生
应减小车行驶
的速度、保持车
距等．
解答： 解：（1）制动前
汽车行驶的距
离s=70m﹣
60m=10m，
则制动前汽车
行驶速度v= =
=200m/s．
（2）为了你和他
人的安全，开车
时注意：不超速
行驶，不疲劳驾
驶，不酒后开
车，开车时应注
意力集中、保持
车距等．
故答案为：20；
不酒后开车．
点评： 此题主要考查
速度公式的计
算，同时进行了
安全教育，有意
义．
21．（3分）（2015•镇江）如图1所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端
滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图2所示．
第36页（共55页）已知定值电阻R =20Ω．则电源电压U= 1 2 V．图2中坐标值I = 0. 2 A．当电流表示数
0 1
I=0.4A时，R 与R消耗的电功率之比为 2 ： 1 ．
0
考点： 欧姆定律的应
用；电功率的计
算．
菁优网版权所有
专题： 欧姆定律；电能
和电功率．
分析： （1）根据图象，
当电流最大时，
变阻器的阻值
为零，根据
U=IR 计算出定
0
值电阻两端的
电压，即等于电
源电压；
（2）根据图象读
出变阻器的阻
值，由欧姆定律
计算出I 的值；
1
（3）根据题意计
算出I=0.4A时，
变阻器的阻值，
根据P=I2R来判
断两电阻的电
功率之比．
解答： 解：（1）由图象
知，电流最大为
0.6A，由题意
知，此时变阻器
的阻值为零，则
U=U =IR =0.6A
0 0
×20Ω=12V；
（2）由图象知，
I 对应的变阻器
1
阻值为40Ω，则
此时电路中的
电流：I =
1
=
=0.
2A；
第37页（共55页）（3）当I=0.4A
时，电路中的总
电阻R总= =
=30Ω；
则R滑 ′=30Ω
﹣20Ω=10Ω；
由P=UI=I2R可
知，P ：P=
0
=
= =
2：1．
故答案为：12；
0.2；2：1．
点评： 本题是有关电
学的计算题目，
解决问题的关
键是能够分析
出电路的连接
方式，读懂图
象，知道电流的
大小与变阻器
阻值的关系．
三、解答题本题共7小题，共48分
22．（6分）（2015•镇江）请按题目要求作答：
（1）如图1所示，灯笼用细线悬挂，处于静止状态，请画出它所受重力和拉力的示意图；
（2）如图2所示，请将开关和灯泡正确连入家庭电路；
（3）当光线从水中射向空气时，它的反射光线如图3所示，请画出入射光线和折射光线．
考点： 力的示意图；作
光的折射光路
图；家庭电路的
连接．
菁优网版权所有
专题： 图像综合题．
分析： （1）灯笼用细线
悬挂，处于静止
状态，受拉力和
重力作用，重力
是物体由于受
第38页（共55页）到地球的吸引
而产生的力，方
向竖直向下，作
用在物体的重
心上．拉力的方
向是沿绳子斜
向上；
（2）灯泡的接
法：火线进入开
关，再进入灯泡
顶端的金属点；
零线直接接入
灯泡的螺旋套．
（3）一束光线从
水里射向空气
中时，既要发生
反射，又要发生
折射，反射角等
于入射角，折射
角大于入射角．
据此完成光路
图．
解答： 解：（1）过灯笼
的重心作竖直
向下的重力和
沿绳子斜向上
的拉力，因为拉
力和重力式平
衡力，故二者线
段长度要相等．
（2）灯泡接法：
火线进入开关，
再进入灯泡顶
端的金属点，零
线直接接入灯
泡的螺旋套，这
样在断开开关
能切断火线，接
触灯泡不会发
生触电事故．既
能控制灯泡，又
能更安全．
（3）首先画出法
线，在发生反射
时，反射角等于
入射角，据此画
出入射光线；光
从水中斜射入
空气中，折射角
大于入射角，折
射光线远离法
线．如图所示．
第39页（共55页）点评： （1）作力的示意
图，要用一条带
箭头的线段表
示力，线段的长
度表示力的大
小，箭头表示力
的方向，起点或
终点表示力的
作用点，是平衡
力的长度要相
等．
（2）掌握家庭电
路的灯泡、开关
的接法，同时考
虑使用性和安
全性．
（3）在两种透明
介质的界面上，
反射和折射一
般是同时发生
的，反射与入射
在同种介质中，
折射与入射在
两种介质中，反
射角等于入射
角，光由空气斜
射入其它透明
介质中时，折射
角小于入射角，
光由其他透明
介质斜射入空
气中时，折射角
大于入射角．
23．（6分）（2015•镇江）小军在综合实践活动中，利用天平（砝码）、量筒、烧杯和细线等器材，
对某种合金和水进行了探究．
（1）小军首先对该种合金材料制成的不同合金块进行探究．
①将天平放在水平桌面上并游码归零后，若指针静止时位置如图1所示，则应将平衡螺母向
左 （选填“左”或“右”）端调节；
②图2是正确测量合金块质量时使用砝码情况和游码的位置，它的质量为 3 4 g；
第40页（共55页）③图3是他用量筒测量②中合金块体积的情景，则该合金块的体积是 5 cm3；
④换用大小不同的合金块，重复上述测量，他得到不同合金块的质量与体积的关系图象如图
4所示．由图象可知，合金块的质量与体积成 正 比；
⑤通过上述探究，若合金块的体积为10cm3则它的质量m= 6 8 g；
（2）小军接着对水进行研究，描绘出质量与体积的关系图线如图5中甲所示．他分析后发现，
由于误将烧杯和水的总质量当作了水的质量，导致图线甲未经过坐标原点，由此推断：水的
质量与体积的关系图线是 丙 （选填图5中“乙”“丙”或“丁”）
考点： 固体的密度测
量实验．
菁优网版权所有
专题： 测量型实验综
合题．
分析： （1）①指针向右
偏，横梁左侧
高，平衡螺母应
该向左调；
②看清标尺的
分度值，砝码质
量与标尺质量
之和等与物体
的质量；
③两次示数之
差即为物体的
体积；
④由图象可以
看出物体的质
量与其体积成
正比；
⑤利用m=ρV
求出质量；
（2）因水的密度
小于合金密度，
对比合金曲线
图分析解答．
解答： 解：（1）①将天
平放在水平桌
面上并游码归
零后，若指针静
止时位置如图1
所示，左盘高，
则应将平衡螺
母向左侧调节；
②标尺的分度
值为0.5g，所测
合金质量为
34g；
③水的体积为
10cm3，水和合
金总体积为
15cm3，则合金
的体积为
V=15cm3﹣
10cm3=5cm3；
④由图象可知
第41页（共55页）合金的质量与
其体积成正比；
⑤由以上数据
可得合金的密
度为ρ= =
=6.8g/
cm3；
若合金块的体
积为10cm3则
它的质量
m=ρV′=6.8g/
cm3×10cm3=68g
；
（2）因为水的密
度小于合金密
度，则其质量与
体积的比值小，
在合金曲线下
方，对比甲图可
知当减去容器
质量后水的密
度曲线应与甲
曲线平行，故应
该是丙曲线；
故答案为（1）
左；34；5；68；
正；（2）丙．
点评： 此题考查学生
对于密度实验
的理解和掌握，
难度不大，属于
中档题．
24．（6分）（2015•镇江）某同学利用图示装置来研究凸透镜成像．
（1）实验前，应调整烛焰、凸透镜和光屏三者的中心在 同一高度 ；
（2）如图1所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是 倒立
（选填“正立”或“倒立”）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的 上
方；
（3）在保持（2）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光
屏上再次成清晰的像，成的是 缩小 （选填“放大”、“缩小”或“等大”）的像；
第42页（共55页）（4）在上述探究活动中，若已知蜡烛与光屏间的距离为L ，与凸透镜第一次所在位置A间的
0
距离为L，如图2所示，则该透镜焦距f ＜ L（选填“＞”、“＜”或“=”），透镜先后两次
所在位置A、B之间的距离S= L ﹣2L （用L 、L表示）
0 0
考点： 凸透镜成像规
律及其探究实
验．
菁优网版权所有
专题： 探究型实验综
合题．
分析： （1）要使像成在
光屏中央，应该
调节三者中心
在同一高度；
（2）当物距小于
像距成实像时，
应成倒立放大
的实像；根据通
过光心的光线
方向不改变，确
定光屏的移动
方向；
（3）当物距大于
像距成实像时，
应该成倒立缩
小实像；
（4）对比（2）
（3）成像条件，
结合烛焰和光
屏之间距离不
变，分析解答．
解答： 解：（1）实验前，
应调整烛焰、凸
透镜和光屏三
者的中心在同
一高度，目的是
将像呈现在光
屏中央；
（2）如图1所
示，当凸透镜位
于光具座上A
处时，恰好在光
屏上成清晰的
像，由图可知此
时物距小于像
距，即物距在一
倍焦距和二倍
焦距之间，成倒
立放大实像；由
于通过光心的
光线方向不改
变，则烛焰的像
将向上移动；
（3）在保持（2）
中蜡烛和光屏
位置不变的情
第43页（共55页）况下，将凸透镜
向右移到B处
（图中未标出），
相等于增大物
距，减小像距，
当光屏上再次
成清晰的像时，
此时应该物距
大于二倍焦距，
则所成像应该
为倒立缩小的
实像；
（4）在上述探究
活动中，若已知
蜡烛与光屏间
的距离为L ，与
0
凸透镜第一次
所在位置A间
的距离为L，成
倒立放大实像
条件是f＜U＜
2f，如图2所
示，则该透镜焦
距f＜L，在B位
置成倒立缩小
实像条件是U
＞2f，由于光屏
和蜡烛之间距
离不变，故透镜
先后两次所在
位置A、B之间
的距离s=L ﹣
0
2L；
故答案为：（1）
同一高度；
（2）倒立；上；
（3）缩小；
（4）＜；L ﹣
0
2L．
点评： 此题主要考查
学生对于凸透
镜成像规律的
理解和掌握，熟
记成像条件，灵
活运用是解决
实际问题的关
键．
25．（8分）（2015•镇江）小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格
已标明）．
第44页（共55页）（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线
柱 ③⑦ 间（填接线柱的数字编号）出现了 断路 （选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I图
象如图3所示，则小灯泡的额定功率是 0.7 5 W，所用滑动变阻器的规格是下列四个选项
中的 C （选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了△R ，小灯泡的阻值变化了△R ，则
1 2
△R ＞ △R ，（选填“＞”、“＜”或“=”），你的理由是： 滑动变阻器的电阻减小，电
1 2
路中电流增大，总电阻变小，此时灯泡的电阻增大，所以滑动变阻器减小的阻值大于灯泡增
大的阻值 ．
考点： 电功率的测量．
专题： 所测有 量型实验综 菁优网版权
合题．
分析： （1）滑动变阻器
串联在电路中，
且要接一上一
下；
（2）电流表无示
数，则电路断
路，电压表等于
电源电压，则与
电压表并联的
电路断路；
（3）根据图1确
定灯泡的额定
电压，由图3确
定额定电流，根
据P=UI计算出
额定功率；
根据图象确定
变阻器最大时，
其两端的电压
和电路中的电
流值，根据欧姆
定律计算出变
阻器的最大阻
值；
（4）根据电流的
变化判断出总
第45页（共55页）电阻的变化，得
出电阻变化的
大小关系．
解答： 解：（1）由图1
知，变阻器滑片
在最右端，要使
其阻值最大，下
面应接左边的
接线柱，如图所
示：
（2）由图2知，
电流表的示数
为零，电压表的
示数约等于电
源电压，说明与
电压表并联的
灯泡发生了断
路现象，即③⑦
之间发生了断
路；
（3）由图1知，
灯泡的额定电
压为2.5V，由图
3知，当U=2.5V
时，I=0.3A，则
灯泡的实际功
率
P=UI=2.5V×0.3
A=0.75W；
灯泡正常发光
时，变阻器两端
的电压U滑=3V
﹣2.5V=0.5V；
由图象知，当灯
泡两端电压最
小时，变阻器的
阻值最大，可知
此时U滑=3V
﹣0.5V=2.5V；
此时电路中的
电流为0.1A，则
滑动变阻器的
阻值R滑= =
第46页（共55页）=25Ω，所
以滑动变阻器
的规格是
“25Ω，2A”，C
正确；
（4）滑动变阻器
接入电路的阻
值减小，此时灯
泡的阻值变大，
但电路中的电
流变大，可知电
路中的总电阻
变小，所以变阻
器减小的阻值
大于灯泡增大
的阻值，△R ＞
1
△R ．
2
故答案为：（1）
见上图；（2）
③⑦；断路；（3）
0.75；C；（4）＞；
滑动变阻器的
电阻减小，电路
中电流增大，总
电阻变小，此时
灯泡的电阻增
大，所以滑动变
阻器减小的阻
值大于灯泡增
大的阻值．
点评： 本题是测量小
灯泡电功率的
实验，考查了变
阻器的连接、额
定功率的计算、
电路故障的分
析等，考查全
面，关键能够从
图示中确定相
关的已知条件．
26．（6分）（2015•镇江）如图所示，小华正在做俯卧撑，可以将他的身体看作一个杠杆，O为
支点，A为他的重心，相关长度已在图中标明．已知他的质量m=60kg，g=10N/kg．
（1）求小华受到的重力G；
（2）求图示时刻地面对双手支持力F的力臂l ，并在答题卷的图中画出此力臂；
1
（3）求图示时刻地面对双手的支持力F．
第47页（共55页）考点： 重力的计算；杠
杆的平衡条件；
力臂的画法．
菁优网版权所有
专题： 重力、弹力、摩
擦力；简单机
械．
分析： （1）已知质量，
利用G=mg求
解重力；
（2）力臂的概
念：力臂是指从
支点到力的作
用线的距离．据
此画图；
（3）根据杠杆的
平衡条件求解
支持力F．
解答： 解：（1）小华受
到的重力
G=mg=60kg×10
N/kg=600N；
（2）过支点做支
持力F的作用
线的垂线段，即
为其力臂，由图
可知
L =100cm+50c
1
m=150cm，如图
所示：
（3）根据杠杆平
衡的条件可得：
FL =GL ，
1 2
F×150cm=600N
×100cm，
F=400N．
答：（1）小华受
到的重力G为
600N；
（2）图示时刻地
面对双手支持
力F的力臂l
1
为150cm；见解
答图；
（3）图示时刻地
面对双手的支
持力F为
400N．
点评： 本题考查了学
生对杠杆的平
第48页（共55页）衡条件的掌握
和运用，关键是
从图中找出动
力臂和阻力臂．
27．（8分）（2015•镇江）如图所示，通过安置在插座上的电流转换器，将电能转换为超声波，
电动小车上的接收器收到超声波讯号，可将其能量转换为电能为电池充电．已知：接收器接
收到的超声波功率与它和转换器间距离L的平方成反比，它将超声波能量转化为电能并储
存在电池中的效率为50%．当小车与转换器间距离L =1m时，接收器接收到的超声波功率
0
P =8W．当小车在平直路面上以0.2m/s的速度匀速行驶时，所消耗的电池电能的80%用于维
0
持小车匀速行驶，小车受到的阻力为16N．
（1）当小车与转换器间距离为1m时，求电池充电1h所储存的电能；
（2）小车在平直路面上以0.2m/s的速度匀速行驶5min，求该过程中消耗的电池电能；
（3）若充电时小车与转换器之间的距离L=2m，则2h内所充电能可使小车以0.2m/s的速度匀
速行驶多远？
考点： 功的计算；速度
公式及其应用．
专题： 所长有 度、时间、速 菁优网版权
度；功、功率、机
械效率．
分析： （1）根据公式E
电=ηW=ηPt计
算电池所储存
的电能；
（2）根据s=vt计
算小车行驶的
距离，由W=Fs
得出克服阻力
所做的功，由
E= 可求得消
耗的电池电能；
（3）已知接收器
接收到的超声
波功率与它和
转换器间距离L
的平方成反比，
根据已知条件
计算出此种情
况下2h内转化
成的机械能，根
据W=fs计算出
行驶的距离．
解答： 解：（1）电池充
电1h后，接收
器接收到的超
第49页（共55页）声波能量为：
W =P t=8W×36
1 0
00s=2.88×104J；
由题意知，电池
所储存的电能：
E电
=η W=50%×2.8
1
8×104J=1.44×10
4J；
（2）由v= 可
得，小车在平直
路面上匀速行
驶5min的过程
中，行驶的距
离：
s=vt=0.2m/
s×5×60s=60m；
克服阻力做功
W =fs=16N×60
2
m=960J；
消耗的电池能：
E= = =
1200J；
（3）由题意得，
=
则 =
解得：P=2W
2h内转化成的
机械能
W′=Ptη η =2W×
1 2
2×3600s×50%×
80%=5760J；
由W=fs可得，
s′= =
=360m．
答：（1）电池充
电1h所储存的
电能为
1.44×104J；
（2）该过程中消
耗的电池电能
为1200J；
（3）2h内所充
电能可使小车
第50页（共55页）以0.2m/s的速
度匀速行驶
360m．
点评： 本题考查了功
和效率的有关
计算，做题时要
多读题、理清思
路，关键搞清各
个能量之间的
关系，有一定难
度．
28．（8分）（2015•镇江）图1所示为一种自动蓄水装置示意图：轻质弹簧上端固定，下端与木
块相连，轻质滑片P的右端固定在弹簧最下端，左端位于粗细均匀的金属电阻R 的最下端A
2
处且接触良好．闭合S，水泵工作，向空水箱里缓慢注水，当P上滑至B处（R 的中点）时，水
2
面到达设定高度，水泵自动停止注水，在此过程中，弹簧弹力F与滑片P上滑长度x之间的关
系如图2所示．
已知：电阻箱R 接入电路中的阻值为20Ω，R 的总电阻为20Ω，长度为l；当线圈中电流
1 2
I≥0.1A时，衔铁被吸下，g=10N/kg，弹簧始终处于弹性限度范围内，不考虑线圈的电阻和滑片
P滑动时的摩擦．
（1）求电源电压U；
（2）求木块所受的重力；
（3）当P滑至B处时，求木块浸入水中的体积；
（4）若将R 调至10Ω，则水箱内最高水位与原设定水位的高度差△h ＞ 0.5l（选填“＞”、
1
“＜”或“=”），你判断的理由是： R 调至 10Ω 时，水泵工作先向水箱内注水，当滑片从 B
1
处上滑至 R 的最上端时，停止注水，木块上升的高度为 0.5 l ，此过程中，木块所受浮力增大，
2
浸入水中的深度增大，所以水箱内最高水位与原设定水位的高度差△ h 大于 0.5 l ．
考点： 欧姆定律的应
用；浮力大小的
计算．
菁优网版权所有
专题： 欧姆定律；浮
力．
分析： （1）由题意可
知，当滑片P滑
至B处时，水泵
停止注水，此时
第51页（共55页）电路中的电流
I=0.1A，根据电
阻的串联和欧
姆定律求出电
源的电压；
（2）木块没有浸
入水中时弹簧
测力计的示数
即为木块的重
力，根据图2读
出木块的重力；
（3）当P滑至B
处时，由图2可
知弹簧测力计
的示数为0，根
据二力平衡条
件求出木块受
到的浮力，根据
阿基米德原理
求出木块排开
水的体积即为
木块浸入水中
的体积；
（4）将R 调至
1
10Ω，根据欧姆
定律求出水泵
停止注水时电
路中的总电阻，
利用电阻的串
联求出R 接入
2
电路中的电阻，
进一步判断停
止注水时滑片
的位置；滑片位
于b点时弹簧
测力计的示数
为0，滑片上移
时，木块受到的
浮力增大，浸入
水中的体积增
大，然后比较两
种情况木块浸
入水中的体积
得出答案．
解答： 解：（1）由题意
可知，当滑片P
滑至B处时，水
泵停止注水，此
时电路中的电
流I=0.1A，
因串联电路中
总电阻等于各
分电阻之和，
所以，由I= 可
得，电源电压：
第52页（共55页）U=I（R + R ）
1 2
=0.1A×（20Ω+
×20Ω）=3V；
（2）木块没有浸
入水中时弹簧
测力计的示数
即为木块的重
力，由图2可
知，木块的重力
G=5N；
（3）当P滑至B
处时，由图2可
知弹簧测力计
的示数为0，
由二力平衡条
件可知，木块受
到的浮力：
F浮=G=5N，
由F浮=ρgV排 可
得，木块浸入水
中的体积：
V排= =
=5×10﹣4m3；
（4）将R 调至
1
10Ω，水泵停止
注水时电路中
的总电阻：
R= = =30
Ω，
此时R 接入电
2
路中的电阻：
R ′=R﹣
2
R ′=30Ω﹣
1
10Ω=20Ω=R ，
2
即滑片位于上
端时，水泵停止
注水，
滑片位于b点
时弹簧测力计
的示数为0，滑
片上移时，木块
受到的浮力增
大，浸入水中的
体积增大，
所以，水箱内最
高水位与原设
定水位的高度
第53页（共55页）差△h＞l﹣
0.5l=0.5l．
答：（1）电源电
压U为3V；
（2）木块所受的
重力为5N；
（3）当P滑至B
处时，木块浸入
水中的体积为
5×10﹣4m3；
（4）＞；理由：R
1
调至10Ω时，水
泵工作先向水
箱内注水，当滑
片从B处上滑
至R 的最上端
2
时，停止注水，
木块上升的高
度为0.5l，此过
程中，木块所受
浮力增大，浸入
水中的深度增
大，所以水箱内
最高水位与原
设定水位的高
度差△h大于
0.5l．
点评： 本题考查了串
联电路的特点
和欧姆定律、阿
基米德原理的
综合应用，从题
干中获取有用
的信息是解题
的关键，难点是
（4）中停止注水
时木块浸没水
中体积和水面
之间关系的判
断．
第54页（共55页）参与本试卷答题和审题的老师有：wdsxg；llm；gwb46；190438938；739830；刘伟；李金泉；
pydrx；pywl；wdnyx2011（排名不分先后）
菁优网
2015年7月17日
第55页（共55页）
