2016年山东省临沂市中考物理试卷
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1．下列数据符合实际的是（ ）
A．一枚一角硬币的厚度是2.4cm
B．正常成年人步行速度是1.1m/s
C．将两个鸡蛋举高1m做功大约10J
D．一台家用电冰箱正常工作时的电流约4A

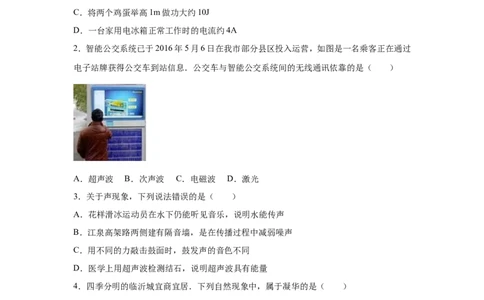

2．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过
电子站牌获得公交车到站信息．公交车与智能公交系统间的无线通讯依靠的是（ ）
A．超声波 B．次声波 C．电磁波 D．激光
3．关于声现象，下列说法错误的是（ ）
A．花样滑冰运动员在水下仍能听见音乐，说明水能传声
B．江泉高架路两侧建有隔音墙，是在传播过程中减弱噪声
C．用不同的力敲击鼓面时，鼓发声的音色不同
D．医学上用超声波检测结石，说明超声波具有能量
4．四季分明的临沂城宜商宜居．下列自然现象中，属于凝华的是（ ）
A．春天，冰雪消融 B．
夏天，露珠晶莹
C．
秋天，白雾弥漫 D．
冬天，霜满枝头
5．下列与热现象有关的说法中，正确的是（ ）
A．0℃的物体没有内能
B．燃料的热值越大，放出的热量越多
C．汽油机燃烧的汽油属于可再生能源
D．热传递可以改变物体的内能
6．下列实例中，属于防止惯性的不利影响的是（ ）
A．跳远运动员起跳前助跑
B．拍打衣服时，灰尘脱离衣服
C．驾驶员驾车时，必须系安全带
D．锤头松了，把锤柄在水泥地上撞击几下
7．如图所示的简单机械中，使用时一定费力的是（ ）
A．镊子 B．
起子 C．
钳子 D．
动滑轮
8．下列符合安全用电要求的是（ ）
A．开关要接在零线上
B．用湿手拔热水器的插头
C．使用测电笔时不能触碰笔尾金属体
D．发生触电事故时，应立即切断电源
9．关于光现象，下列说法正确的是（ ）
A．池塘水面波光粼粼是光的反射现象
B．放映电影时，在幕布上发生的是镜面反射
C．红色月季花是因为它吸收了红光
D．近视眼患者需要用凸透镜来矫正视力
10．关于平面镜成像，下列说法错误的是（ ）
A．平面镜成的像是虚像 B．平面镜成像原理是光的反射
C．物体越靠近平面镜，像越大 D．像与物体关于平面镜对称
11．如图是某物质熔化时温度随时间变化的图象，由图象可知该物质（ ）A．是非晶体B．熔化过程持续了14min
C．在ab段处于固态 D．在bc段不吸热，温度不变
12．第31届夏季奥运会将于2016年8月5日在里约热内卢开幕．有关奥运会中涉及到的物
理知识，下列分析正确的是（ ）
A．篮球撞击篮板时，只有篮板发生了形变
B．杠铃被举重运动员举在空中静止时，受力平衡
C．体操运动员上双杠前手上抹“镁粉”是为了减小摩擦
D．奥运会场馆照明使用的大量LED灯是串联的
13．下列与压强有关的说法中，正确的是（ ）
A．船闸利用了连通器的原理实现船只通航
B．学生用吸管“吸”早餐奶与大气压无关
C．托里拆利实验最先证明了大气压的存在
D．液体在流速大的地方压强大，在流速小的地方压强小

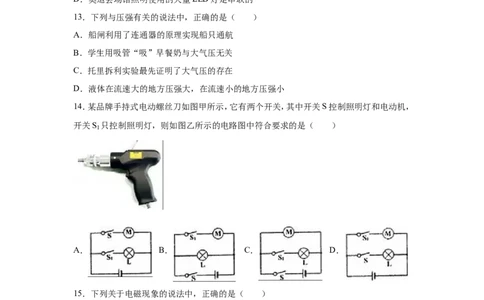

14．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，
开关S 只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
1
A． B． C． D．
15．下列关于电磁现象的说法中，正确的是（ ）
A．在磁体外部，磁感线总是从S极发出，最后回到N极
B．奥斯特实验现象说明，通电导体周围存在磁场
C．通电导体在磁场中的受力方向只与电流方向有关
D．闭合电路的部分导体在磁场中运动时，就会产生感应电流
16．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电
路故障可能是（ ）A．电流表短路 B．灯泡L 开路 C．灯泡L 短路 D．灯泡L 开路
1 2 2
17．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（ ）
A．等于额定功率B．大于额定功率 C．小于额定功率 D．无法判断
18．甲、乙两种物质的质量m与体积V的关系图象如图所示，由图象可知（ ）
A．体积相等时，甲的质量大B．质量相等时，乙的体积大
C．甲的密度比乙的大 D．乙的密度为1.25×103kg/m3
19．如图所示电路，电源电压不变，在滑动变阻器滑片P从b端移向中点的过程中（ ）
A．灯泡变亮B．电压表示数变小
C．电流表示数变小 D．电路总功率变大
20．如图所示，台秤上放一个盛水的烧杯，一个弹簧测力计吊着一个金属块且金属块刚好完
全浸没在水中．现将金属块从水中匀速提起直至刚离开水面的过程中，下列说法错误的是（
）A．烧杯底部的压强逐渐减小
B．弹簧测力计的示数逐渐变大
C．弹簧测力计对金属块拉力的功率增大
D．台秤的示数逐渐增大
二、选择题
21．小明在沂河岸边晨练时发现河面上“轻烟缥缈”，这是水蒸气 （填物态变
化名称）的结果；看到水中“嬉戏”的小鱼，这是光的 现象；闻到空气中“醉
人”的花香，这是分子 的结果；做完“拍手操”后，感觉手发热，这是通过
的方式改变了手的内能．
22．用调节好的托盘天平测量物体的质量时，应将砝码放在天平的 盘，天平平
衡时，所用砝码及游码在标尺上的位置如图所示，则所测物体的质量为 g．
23．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于
（填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡
胶相互排斥，这说明干毛巾带 电．24．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 Ω；
当它两端电压为0V时，该导体的电阻为 Ω．
25．经国务院批准，自2016年起，将每年4月24日设立为“中国航天日”，中国航天人为探
月工程的“回”努力奋斗．已经成功“落”到月球上的“玉兔号”月球车（如图）相对于地
球是 （填“运动”或“静止”）的；其车轮宽大是为了 （填“增
大”或“减小”）压强．
26．“蛟龙”号载人潜水器（如图）于2016年5月18日在西北太平洋完全该海域的第三次科
学应用下潜．“蛟龙”号潜水器漂浮在海面上时，其受到的重力 （填“大于”、
“等于”或“小于”）浮力；当“蛟龙”号下潜至5000m深处时，受到海水的压强是
Pa．（ρ海水=1.0×103kg/m3，g取10N/kg）
27．山东沂蒙抽水蓄能电站已于2015年7月19日在我市境内开工建设．抽水蓄能电站原理
示意图如图所示，它通过上下两个水库将水循环利用，不仅能像常规水电站一样发电，还能
像水泵站那样抽水蓄能．抽水蓄能电站实现了 能和 能之间的相
互转化．28．在家庭用电的调查研究活动中，小明先将家中所有的用电器与电源断开，观察到家中电
能表的表盘如图甲所示，然后只打开标有“220V 2200W”的浴霸，让其工作0.5h后电能表的
表盘如图乙所示，则该浴霸消耗的电能是 kWh，实际功率为 kW．
三、实验题（第29题1分，第30题1分，第31题5分，第32题5分，第33题5分，第34题7
分，共24分）
29．如图所示，一个小球在挡板的作用下静止在斜面上，请画出小球所受重力的示意图．
30．通电螺线管下方的小磁针静止时如图所示，请在括号内标上电源的“+”或“﹣”．
31．小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验．
（1）调整器材高度时，应 （填“点燃”或“不点燃”）蜡烛．
（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与 （填“照相
机”、“投影仪”或“放大镜”）的成像特点相同．（3）将蜡烛移动至20cm刻度处，应将光屏移动到 （填序号）范围的某一位置才
能再次在光屏得到清晰的像．
A.50cm﹣60cm B.60cm﹣70cm C.70cm﹣80cm
（4）将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大
的
（填“虚”或“实）像．
（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光
屏上得到的清晰的像应该是图丙中的 （填序号）．
32．某物理兴趣小组做了如图所示的实验来探究影响浮力大小的因素．
（1）物体浸没在水中时受到的浮力是 N，方向为 ；
（2）物体浸没在酒精中时排开酒精的重力是 N；
（3）比较 两幅图可知，浸没在液体中的物体所受浮力的大小与液体的密度有关；
（4）由ABCD四个步骤可知，浮力的大小有时与深度有关，有时又与深度无关，对此正确的
解释是浮力的大小与 有关．
33．小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．
（1）实验中，必须取 （填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用 （填序号）间接反映液体吸收热量的多少；通过比较
（填序号）来判断吸热能力的强弱；
A．通电时间 B．温度计示数的变化
（3）下表是某次的实验数据，分析可知， （填“甲”或“乙”）液体的吸热能力
较强；（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探
究电流产生的热量与 的关系．
质量 初始温度 加热时间 最终温度
（g） （℃） （min） （℃）
液体甲 150 20 3 45
液体乙 150 20 3 68
34．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电
压为2.5V．
（1）请用笔画线代替导线将图乙中的实物连接完整．
（2）现有滑动变阻器R（5Ω 0.3A）和R（50Ω 1A），实验时应选用滑动变阻器 ；
1 2
（3）闭合开关S前，应将滑动变阻器的滑片P滑到 端（填“A”或“B”）；
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作
的是
（填序号）
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（5）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视 （填序号）
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（6）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的
额定功率为 W；
（7）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象．由图象可知，小灯泡的
阻值随电压的增大而 （填“增大”、“减小”或“不变”）．四、计算题（第35题8分，第36题10分，共18分）
35．容量为5.0L的某品牌电热水壶如图甲所示，其加热功率为2kW，保温功率为121W．简化
电路图如图乙所示，S是保温和加热的自动转换开关，在1个标准大气压下，让该壶正常工作，
将一满壶初温为20℃的水烧开．求：
【水的比热容为4.2×103J/（kg℃）】
（1）水吸收的热量．
（2）加热时间（不计热量损失）．
（3）电阻R 的阻值．
2
36．现代城市人口密度越来越大，交通越来越拥堵．易步车（如图甲）以其体积小巧，结构简洁
和驱动安全等优点，成为短途出行的理想交通工具．某品牌易步车的部分参数如下表所示．
质量为60kg的雯雯从家骑行该品牌易步车上学（如图乙），以最大速度匀速行驶10min到达
学校，行驶中易步车所受阻力为人和车总重的0.1倍，设该过程中电机始终以额定功率工作．
（取g=10N/kg）．求：
电池 4AH锂电池
电机额定功率 500W
最大速度 18km/h单轮胎触地面积 25cm2
轮胎个数 2
车身自重 20kg
（1）雯雯的家到学校的距离．
（2）雯雯在水平路面上骑易步车时，车对地面的压强．
（3）雯雯上学过程中，易步车电机的效率．2016 年山东省临沂市中考物理试卷
参考答案与试题解析
一、选择题（每题所列出的四个选项中，只有一项最符合题目要求，每题2分，共40分）
1．下列数据符合实际的是（ ）
A．一枚一角硬币的厚度是2.4cm
B．正常成年人步行速度是1.1m/s
C．将两个鸡蛋举高1m做功大约10J
D．一台家用电冰箱正常工作时的电流约4A
【解答】解：
A、四枚一角硬币叠放的高度约10mm，一枚一角硬币的厚度在2.4mm=0.24cm左右．此选项
不符合实际；
B、正常成年人步行的速度在4km/h=4× m/s≈1.1m/s左右．此选项符合实际；
C、两个鸡蛋重1N，将两个鸡蛋举高1m做功大约W=Gh=1N×1m=1J．此选项不符合实际；
D、一般电视机正常工作的电流在0.7A左右，电冰箱的工作电流略大一些，在1A左右．此选
项不符合实际．
故选B．
2．智能公交系统已于2016年5月6日在我市部分县区投入运营，如图是一名乘客正在通过
电子站牌获得公交车到站信息．公交车与智能公交系统间的无线通讯依靠的是（ ）
A．超声波 B．次声波 C．电磁波 D．激光
【解答】解：
公交车与智能公交系统间的无线通讯依靠的是电磁波，无线通讯的信号就是无线电波．故选C．
3．关于声现象，下列说法错误的是（ ）
A．花样滑冰运动员在水下仍能听见音乐，说明水能传声
B．江泉高架路两侧建有隔音墙，是在传播过程中减弱噪声
C．用不同的力敲击鼓面时，鼓发声的音色不同
D．医学上用超声波检测结石，说明超声波具有能量
【解答】解：
A、花样滑冰运动员在水下仍能听见音乐，说明水能传声，故A正确；
B、江泉高架路两侧建有隔音墙，是在传播过程中减弱噪声的，故B正确；
C、用大小不同的力敲击鼓面，鼓面振动的幅度不同，发出声音的响度就会不同，故C错误；
D、医学上用超声波检测结石，是利用了超声波传递信息，故D错误．
故选CD．
4．四季分明的临沂城宜商宜居．下列自然现象中，属于凝华的是（ ）
A．
春天，冰雪消融 B．
夏天，露珠晶莹
C．秋天，白雾弥漫 D．
冬天，霜满枝头
【解答】解：
A、春天，雪消融是由固态的冰变成水，属于熔化现象，不合题意．
B、夏天，露珠晶莹，露珠是由空气中的水蒸气遇冷液化形成的，不合题意．
C、秋天，白雾弥漫，雾是液态小水滴，是水蒸气遇冷由气态变为液态的液化现象，不合题意．
D、冬天，霜满枝头，霜是固态小冰晶，是空气中的水蒸气快速放热后由气态直接变为固态形
成的，属于凝华现象，符合题意．
故选：D．
5．下列与热现象有关的说法中，正确的是（ ）
A．0℃的物体没有内能
B．燃料的热值越大，放出的热量越多
C．汽油机燃烧的汽油属于可再生能源
D．热传递可以改变物体的内能
【解答】解：
A、物体在任何温度下都有内能．故A错误；
B、燃料的热值越大，其燃烧时放出的热量就越多，质量少，燃烧不完全放出的热量就少，故B
错误；
C、汽车使用的汽油是由石油加工而成，在短时间内无法从自然界得到补充，属于不可再生资
源，故C错误；
D、改变物体内能的两种方式：做功和热传递，故D正确．
故选D．
6．下列实例中，属于防止惯性的不利影响的是（ ）
A．跳远运动员起跳前助跑
B．拍打衣服时，灰尘脱离衣服
C．驾驶员驾车时，必须系安全带D．锤头松了，把锤柄在水泥地上撞击几下
【解答】解：A、跳远运动员跳远时助跑，是利用惯性的作用以取得更好的成绩，是惯性的有利
影响，故A不符合题意；
B、拍打衣服时，灰尘由于惯性作用保持原来的静止状态，从而脱离衣服，是利用惯性的有利
影响，故B不符合题意；
C、驾驶员系安全带是为了防止由于惯性而被撞伤，属于防止惯性的不利影响，故C符合题意；
D、锤头松动时，撞击锤柄是为了利用惯性的有利影响，从而使锤头套紧，故D不符合题意；
故选C．
7．如图所示的简单机械中，使用时一定费力的是（ ）
A．
镊子 B．
起子 C．
钳子 D．
动滑轮
【解答】解：
A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆；
B．起子在使用过程中，动力臂大于阻力臂，是省力杠杆；
C、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、动滑轮，实质是动力臂等于二倍阻力臂的杠杆，属于省力杠杆．
故选A．8．下列符合安全用电要求的是（ ）
A．开关要接在零线上
B．用湿手拔热水器的插头
C．使用测电笔时不能触碰笔尾金属体
D．发生触电事故时，应立即切断电源
【解答】解：A、控制电灯的开关接在零线上，断开开关时，电灯处仍带电，这样是很危险；不符
合安全用电要求
B、水容易导电，用湿手拔热水器的插头，会发生触电事故；不符合安全用电要求；
C、使用测电笔时，手要接触笔尾金属体．这样测电笔才能正常工，但不能接触笔尖的金属电
极；不符合安全用电要求；
D、发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电；符合
安全用电要求．
故选D．
9．关于光现象，下列说法正确的是（ ）
A．池塘水面波光粼粼是光的反射现象
B．放映电影时，在幕布上发生的是镜面反射
C．红色月季花是因为它吸收了红光
D．近视眼患者需要用凸透镜来矫正视力
【解答】解：A、阳光下池塘水面波光粼粼，这是光的反射现象，故A正确；
B、看电影时，光在电影幕布上发生了漫反射，反射光线射向各个方向．故B错误；
C、不透明物体的颜色由物体反射的色光决定，红色的物体能反射红光，吸收了其它颜色的光，
所以我们看到月季花是红色的，故C错误．
D、近视眼是由于人眼的晶状体变凸，会聚能力增强，像呈在视网膜的前方，故应佩戴发散透
镜，即凹透镜，使光线推迟会聚，故D错误．
故选：A．
10．关于平面镜成像，下列说法错误的是（ ）
A．平面镜成的像是虚像 B．平面镜成像原理是光的反射
C．物体越靠近平面镜，像越大 D．像与物体关于平面镜对称
【解答】解：A、据平面镜成像的特点可知，平面镜所成的像是正立的虚像，故A正确；B、平面镜成像原理是光的反射，故B正确；
C、据平面镜成像的特点可知，物像大小是相等的，不管物体靠近镜面还是远离镜面，像的大
小不会改变，故C错误；
D、据平面镜成像的特点可知，像与物体关于平面镜对称，故D正确．
故选C．
11．如图是某物质熔化时温度随时间变化的图象，由图象可知该物质（ ）
A．是非晶体B．熔化过程持续了14min
C．在ab段处于固态 D．在bc段不吸热，温度不变
【解答】解：A、读图可知，BC段时这种物质吸热，但温度不再升高，说明此时物质达到了熔点，
正在熔化，因此这种物质属于晶体，而且此时物质处于固液共存的状态．故A错误；
B、熔化过程持续了8min﹣4min=4min，故B错误；
C、在ab段晶体还没有熔化，处于固态，故C正确；
D、bc段物质处于固液共存的状态，此时吸热，温度不变，故D错误．
故选C．
12．第31届夏季奥运会将于2016年8月5日在里约热内卢开幕．有关奥运会中涉及到的物
理知识，下列分析正确的是（ ）
A．篮球撞击篮板时，只有篮板发生了形变
B．杠铃被举重运动员举在空中静止时，受力平衡
C．体操运动员上双杠前手上抹“镁粉”是为了减小摩擦
D．奥运会场馆照明使用的大量LED灯是串联的
【解答】解：
A、篮球撞击篮板时，对篮板施加力的作用，使篮板发生一定程度的形变；由于力的作用是相
互的，篮板对篮球产生反作用力，所以篮球也会发生形变．此选项错误；B、杠铃在空中静止过程中，受到运动员向上的推力和竖直向下的重力，在这两个力的作用下
保持静止，所以这两个力是一对平衡力．此选项正确；
C、体操运动员在上单杠前往手上抹镁粉，是通过增大接触面的粗糙程度增大摩擦的．此选项
错误；
D、奥运会场馆中的照明灯工作时互不影响，所以彼此是并联的．此选项错误．
故选B．
13．下列与压强有关的说法中，正确的是（ ）
A．船闸利用了连通器的原理实现船只通航
B．学生用吸管“吸”早餐奶与大气压无关
C．托里拆利实验最先证明了大气压的存在
D．液体在流速大的地方压强大，在流速小的地方压强小
【解答】解：A、船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸
室构成连通器，船只才能通航．故A正确；
B、当用吸管吸牛奶时，先吸走的是管中的空气，使管内变为真空，这时大气压就压着牛奶进
入管中，从而进入人的嘴中，利用了大气压．故B错误；
C、马德堡半球实验证明了大气压的存在，托里拆利实验测出了大气压强的值，故C错误；
D、液体在流速大的地方压强小，在流速小的地方压强大．故D错误．
故选A．
14．某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，
开关S 只控制照明灯，则如图乙所示的电路图中符合要求的是（ ）
1
A． B． C． D．【解答】解：A．由电路图可知，开关S只控制电动机，不能同时控制照明灯和电动机，故A不
符合；
B．由电路图可知，开关S同时控制照明灯和电动机，开关S 控制电动机，而不是照明灯，故
1
B不符合；
C．由电路图可知，开关S同时控制照明灯和电动机，开关S 控制照明灯，故C符合；
1
D．由电路可知，开关S只控制灯泡，不能同时控制照明灯和电动机，故D不符合．
故选C．
15．下列关于电磁现象的说法中，正确的是（ ）
A．在磁体外部，磁感线总是从S极发出，最后回到N极
B．奥斯特实验现象说明，通电导体周围存在磁场
C．通电导体在磁场中的受力方向只与电流方向有关
D．闭合电路的部分导体在磁场中运动时，就会产生感应电流
【解答】解：A、在磁体外部，磁感线总是从N极发出，最后回到S极，而不是从S极发出，最后
回到N极，故A错误；
B、奥斯特实验现象说明，通电导体周围存在磁场，这就是电流的磁效应，故B正确；
C、通电导体在磁场中的受力方向与电流方向和磁场方向有关，故C错误；
D、闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，如果不切割磁感
线，则不会产生感应电流，故D错误．
故选B．
16．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电
路故障可能是（ ）
A．电流表短路 B．灯泡L 开路 C．灯泡L 短路 D．灯泡L 开路
1 2 2
【解答】解：由图可知，两灯串联，电压表测量L 两端的电压；
1
闭合开关S后，L 、L 都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电
1 2
压表两端能与电源两极连通，灯泡L 是完好的，所以故障原因是L 开路．
2 1故选B．
17．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（ ）
A．等于额定功率B．大于额定功率 C．小于额定功率 D．无法判断
【解答】解：
由P= 可得电热器的电阻为：
R= = =110Ω，
通过它的电流是1A时电热器的实际功率为：
P′=（I′）2R=（1A）2×110Ω=110W＜P =440W．
额
故选C．
18．甲、乙两种物质的质量m与体积V的关系图象如图所示，由图象可知（ ）
A．体积相等时，甲的质量大B．质量相等时，乙的体积大
C．甲的密度比乙的大 D．乙的密度为1.25×103kg/m3
【解答】解：图象的横轴表示体积，纵轴表示质量，
A、由图可知，体积相等时，甲的质量小，乙的质量大．故A错误；
B、由图可知，质量相等时，乙的体积小，甲的体积大．故B错误；
C、由图可知，质量相等时，乙的体积小，甲的体积大，根据ρ= 可知，甲的密度比乙的小．故
C错误；
D、乙的密度为ρ= = =1.25g/cm3=1.25×103kg/m3．故D正确．
故选D．19．如图所示电路，电源电压不变，在滑动变阻器滑片P从b端移向中点的过程中（ ）
A．灯泡变亮B．电压表示数变小
C．电流表示数变小 D．电路总功率变大
【解答】解：由电路图可知，灯泡L与滑动变阻器R并联，电压表测电源的电压，电流表测干
路电流，
因电源的电压不变，
所以，滑片移动时，电压表的示数不变，故B错误；
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过灯泡的电流和实际功率不变，灯泡的亮暗不变，故A错误；
在滑动变阻器滑片P从b端移向中点的过程中，接入电路中的电阻变小，
由I= 可得，通过滑动变阻器的电流变大，
因并联电路中干路电流等于各支路电流之和，
所以，干路电流变大，即电流表的示数变大，故C错误；
由P=UI可得，电路的总功率变大，故D正确．
故选D．
20．如图所示，台秤上放一个盛水的烧杯，一个弹簧测力计吊着一个金属块且金属块刚好完
全浸没在水中．现将金属块从水中匀速提起直至刚离开水面的过程中，下列说法错误的是（
）A．烧杯底部的压强逐渐减小
B．弹簧测力计的示数逐渐变大
C．弹簧测力计对金属块拉力的功率增大
D．台秤的示数逐渐增大
【解答】解：A、将金属块从水中匀速提起直至刚离开水面的过程中，金属块排开水的体积减
小，水的深度降低，根据p=ρgh可知，烧杯底部的压强逐渐减小，故A正确；
B、将金属块从水中匀速提起直至刚离开水面的过程中，金属块排水体积减小，所受浮力减小，
根据F =G﹣F 可知，弹簧测力计的示数逐渐变大，故B正确；
浮 示
C、由上述分析可知，弹簧测力计的示数逐渐变大，即拉力增大，在匀速提起时，根据P=F v
拉
可知，弹簧测力计对金属块拉力的功率增大，故C正确；
D、台秤的示数=水和容器的总重+金属块对水的压力；将金属块从水中匀速提起的过程中，
金属块所受浮力减小，则金属块对水的压力也减小，故台秤的示数逐渐减小，故D错误．
故选D．
二、选择题
21．小明在沂河岸边晨练时发现河面上“轻烟缥缈”，这是水蒸气 液化 （填物态变化名
称）的结果；看到水中“嬉戏”的小鱼，这是光的 折射 现象；闻到空气中“醉人”的花香，
这是分子 在永不停息地做无规则运动 的结果；做完“拍手操”后，感觉手发热，这是通
过 做功 的方式改变了手的内能．
【解答】解：
（1）河面上“轻烟缥缈”，这是水蒸气遇冷液化形成的小水滴，漂浮在空气中；
（2）看到水中“嬉戏”的小鱼，是由于光从一种介质斜射入另一种介质时，发生的折射现象；（3）闻到空气中“醉人”的花香，这主要是因为芳香油分子在不停地做无规则运动的结果，
这种现象是扩散现象；
（4）做完“拍手操”后感觉手发热，在此过程中对手做功，机械能转化为内能．
故答案为：液化；折射；在永不停息地做无规则运动；做功．
22．用调节好的托盘天平测量物体的质量时，应将砝码放在天平的 右 盘，天平平衡时，所
用砝码及游码在标尺上的位置如图所示，则所测物体的质量为 71. 2 g．
【解答】解：用调节好的托盘天平测量物体的质量时，应将砝码放在天平的右盘，将物体放在
天平的左盘中；
天平标尺上的分度值为0.1g，其示数为1.2g；被测物体的质量为：50g+20g+1.2g=71.2g．
故答案为：右；71.2．
23．如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 用
电器 （填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦
过的橡胶相互排斥，这说明干毛巾带 负 电．
【解答】解：
（1）给汽车蓄电池充电时，蓄电池消耗电能，所以相当于用电器；
（2）用毛皮摩擦过的橡胶棒带负电，刚擦完车玻璃的干毛巾与橡胶相互排斥，说明干毛巾带
负电．
故答案为：用电器；负．
24．当某导体两端电压是3V时，通过它的电流是0.2A，则该导体的电阻是 1 5 Ω；当它两
端电压为0V时，该导体的电阻为 1 5 Ω．
【解答】解：根据I= 可得，导体的电阻：
R= = =20Ω；
∵电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
∴在这个导体两端电压为0时，导体的电阻仍为15Ω不变．
故答案为：15；15．
25．经国务院批准，自2016年起，将每年4月24日设立为“中国航天日”，中国航天人为探
月工程的“回”努力奋斗．已经成功“落”到月球上的“玉兔号”月球车（如图）相对于地
球是 运动 （填“运动”或“静止”）的；其车轮宽大是为了 减小 （填“增大”或“减
小”）压强．
【解答】解：（1）已经成功“落”到月球上的“玉兔号”月球车相对于地球之间有位置变化，
因此是运动的；
（2）其车轮宽大是在压力一定时，通过增大受力面积来减小压强．
故答案为：运动；减小．
26．“蛟龙”号载人潜水器（如图）于2016年5月18日在西北太平洋完全该海域的第三次科
学应用下潜．“蛟龙”号潜水器漂浮在海面上时，其受到的重力 等于 （填“大于”、“等
于”或“小于”）浮力；当“蛟龙”号下潜至5000m深处时，受到海水的压强是 5×1 0 7
Pa．（ρ海水=1.0×103kg/m3，g取10N/kg）【解答】解：“蛟龙”号潜水器漂浮在海面上时，受到的浮力和自身的重力相等，
当“蛟龙”号下潜至5000m深处时，受到海水的压强：
p=ρgh=1.0×103kg/m3×10N/kg×5000m=5×107Pa．
故答案为：等于；5×107．
27．山东沂蒙抽水蓄能电站已于2015年7月19日在我市境内开工建设．抽水蓄能电站原理
示意图如图所示，它通过上下两个水库将水循环利用，不仅能像常规水电站一样发电，还能
像水泵站那样抽水蓄能．抽水蓄能电站实现了 机械 能和 电 能之间的相互转化．
【解答】解：由图可知，把山顶水库的水放下来推动水轮机发电，即将水的机械能转化为电能；
同时，电动水泵还可以将山下水库的水抽到山顶水库，即消耗电能，将电能转化为水的机械
能．
故抽水蓄能电站实现了机械能和电能之间的相互转化．
故答案为：机械；电．
28．在家庭用电的调查研究活动中，小明先将家中所有的用电器与电源断开，观察到家中电
能表的表盘如图甲所示，然后只打开标有“220V 2200W”的浴霸，让其工作0.5h后电能表的
表盘如图乙所示，则该浴霸消耗的电能是 1 kWh，实际功率为 2 kW．
【解答】解：该浴霸消耗的电能W=4354.6kWh﹣4353.6kWh=1kWh，
实际功率P= = =2kW．故答案为：1；2
三、实验题（第29题1分，第30题1分，第31题5分，第32题5分，第33题5分，第34题7
分，共24分）
29．如图所示，一个小球在挡板的作用下静止在斜面上，请画出小球所受重力的示意图．
【解答】解：小球所受重力不受其所处状态的影响，方向竖直向下，作用在小球的重心上．如图
所示：
30．通电螺线管下方的小磁针静止时如图所示，请在括号内标上电源的“+”或“﹣”．
【解答】解：小磁针静止时N极向右，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺
线管左侧为N极，右侧为S极；
由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；故答案如图所示：
31．小明用焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验．
（1）调整器材高度时，应 点燃 （填“点燃”或“不点燃”）蜡烛．（2）器材处于图甲所示位置时，烛焰恰好在光屏上成清晰的像，这与 投影仪 （填“照相
机”、“投影仪”或“放大镜”）的成像特点相同．
（3）将蜡烛移动至20cm刻度处，应将光屏移动到 B （填序号）范围的某一位置才能再次
在光屏得到清晰的像．
A.50cm﹣60cm B.60cm﹣70cm C.70cm﹣80cm
（4）将蜡烛移动至45cm刻度处时，取下光屏，从凸透镜右侧通过凸透镜可以看到烛焰的放大
的 虚
（填“虚”或“实）像．
（5）张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处，则光
屏上得到的清晰的像应该是图丙中的 B （填序号）．
【解答】解：
（1）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏
的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
（2）由图知，像距大于物距，此时成倒立放大的实像，投影仪根据这个原理制成；
（3）由凸透镜成实像规律可知，当蜡烛移到20cm刻度处时，此时u=30cm，物距大于2倍焦距，
像距大于一倍焦距小于二倍焦距；所以要将光屏移到60cm﹣70cm之间，故B正确；
（4）蜡烛移至45cm刻度线处时，物距u=50cm﹣45cm=5cm，u＜f，成正立、放大的虚像；
（5）用遮光罩将凸透镜的上半部分罩住，只能影响像的亮暗，不影响像的性质，光源“F”放在
15cm处，物距处于一倍和二倍焦距之间，成倒立放大的实像，与原物体相比，上下颠倒、左右
相反，故选B．
故答案为：（1）点燃；（2）投影仪；（3）B；（4）虚；（5）B．
32．某物理兴趣小组做了如图所示的实验来探究影响浮力大小的因素．
（1）物体浸没在水中时受到的浮力是 1 N，方向为 竖直向上 ；
（2）物体浸没在酒精中时排开酒精的重力是 0. 8 N；
（3）比较 CE （ 或 DE ） 两幅图可知，浸没在液体中的物体所受浮力的大小与液体的密度有
关；（4）由ABCD四个步骤可知，浮力的大小有时与深度有关，有时又与深度无关，对此正确的
解释是浮力的大小与 物体排开液体的体积 有关．
【解答】解：（1）对比图AC（或AD），物体浸没在水中时受到的浮力F =G﹣F=4N﹣
浮水
3N=1N，浮力的方向竖直向上；
（2）由图AE，物体浸没在酒精中受到的浮力F =G﹣F′=4N﹣3.2N=0.8N，根据阿基米德原理，
酒
F =G ，物体浸没在酒精中时排开酒精的重力为0.8N；
酒 排酒
（3）在CE（或DE）图中，物体排开液体的体积都等于物体自身的体积，故物体排开液体的体
积不变，排开液体的密度不同，因F =1N＞F =0.8N，所以，比较CE（或DE）两幅图可知，
浮水 浮酒
浸没在液体中的物体所受浮力的大小与液体的密度有关；
（4）由图BC，物体在水中的深度变大，弹簧测力计的示数变小，根据F =G﹣F，物体受到的
浮
浮力变大，因没有控制排开液体的体积相等，因此不能得出浮力大小与深度有关的结论．物
体在水中的深度变大的同时，排开液体的体积变大，则说明了物体排开液体的体积越大，受
到的浮力越大；
由图CD可知，物体浸没后，物体排开液体的体积不变，弹簧测力计的示数相同，物体受到浮
力大小相同，则说明浸没在液体中的物体浮力大小与物体的深度无关．
综上，物体受到的浮力的小与物体排开的液体体积有关．
故答案为：（1）1；竖直向上；
（2）0.8；
（3）CE（或DE）；
（4）物体排开液体的体积．
33．小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同．（1）实验中，必须取 质量 （填“质量”或“体积”）相等的甲、乙两种液体；
（2）实验中，用 A （填序号）间接反映液体吸收热量的多少；通过比较 B （填序号）来
判断吸热能力的强弱；
A．通电时间 B．温度计示数的变化
（3）下表是某次的实验数据，分析可知， 甲 （填“甲”或“乙”）液体的吸热能力较强；
（4）若在甲、乙两瓶中，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探
究电流产生的热量与 电阻 的关系．
质量 初始温度 加热时间 最终温度
（g） （℃） （min） （℃）
液体甲 150 20 3 45
液体乙 150 20 3 68
【解答】解：
（1）实验中甲、乙两液体初温相同，还必须控制甲、乙两液体的质量相同；
（2）实验中，用相同的电热丝对液体加热，在相等时间内液体吸收的热量相等，加热时间越长，
液体吸收的热量越多，可以用加热时间的长短表示液体吸收热量的多少；
实验中取质量相同的甲、乙两种液体，用相同的电加热器加热，当它们吸收相同热量时，通过
比较升高的温度可以判断吸热能力的强弱；
（3）由表中实验数据可知，相同质量的液体加热相同的时间，吸收相等的热量，液体甲升高的
温度低，液体甲的吸热能力强；
（4）据图可知，此时两电阻串联，所以电流相同，通电时间相同，电阻丝的阻值不同，故该装
置可以探究电热和电阻的关系．
故答案为：（1）质量；（2）A；B；（3）甲；（4）电阻．
34．“测量小灯泡的电功率”的实验电路图如图甲所示，电源电压恒为6V，小灯泡的额定电
压为2.5V．（1）请用笔画线代替导线将图乙中的实物连接完整．
（2）现有滑动变阻器R（5Ω 0.3A）和R（50Ω 1A），实验时应选用滑动变阻器 R ；
1 2 2
（3）闭合开关S前，应将滑动变阻器的滑片P滑到 B 端（填“A”或“B”）；
（4）闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作
的是 C
（填序号）
A．检查电路是否开路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（5）实验过程中，移动滑动变阻器的滑片P的同时，眼睛应注视 A （填序号）
A．电压表示数 B．电流表示数 C．滑动变阻器滑片
（6）调节滑片P至某位置时，小灯泡恰好正常发光，此时电流表示数如图丙所示，则小灯泡的
额定功率为 0.9 5 W；
（7）图丁是小明根据实验数据绘制的小灯泡的电流与电压关系图象．由图象可知，小灯泡的
阻值随电压的增大而 增大 （填“增大”、“减小”或“不变”）．
【解答】解：（1）根据灯泡额定电压为2.5V，电压表选择0﹣3V的量程．
（2）灯泡两端电压为额定电压2.5V，灯泡的电阻约10Ω，U =U﹣U =6V﹣2.5V=3.5V，根据
滑 灯
串联分压，U ＞U ，R ＞R ，则选择R ．
滑 灯 滑 灯 2
（3）闭合开关前，滑动变阻器滑动最大阻值处，远离下接线柱则滑到B端．（4）因为电流表，电压表都有示数，就应该考虑是灯泡实际功率太小，所以应该移动滑动变阻
器．
（5）测量小灯泡电功率实验，测量在不用电压下的实际功率，所以应该观察电压表．
（6）电压表示数为额定电压2.5V，电流表量程0﹣0.6A，分度值0.02A，读出电流表示数
I=0.38A，由P=UI=2.5V×0.38A=0.95W．
（7）根据I﹣U图象，灯泡两端电压增大，电阻增大．
故答案为：（1）如图所示；（2）R ；（3）B；（4）C；（5）A；（6）0.95W；（7）增大．
2
四、计算题（第35题8分，第36题10分，共18分）
35．容量为5.0L的某品牌电热水壶如图甲所示，其加热功率为2kW，保温功率为121W．简化
电路图如图乙所示，S是保温和加热的自动转换开关，在1个标准大气压下，让该壶正常工作，
将一满壶初温为20℃的水烧开．求：
【水的比热容为4.2×103J/（kg℃）】
（1）水吸收的热量．
（2）加热时间（不计热量损失）．
（3）电阻R 的阻值．
2
【解答】解：（1）一满壶水的体积：
V=5.0L=5.0dm3=5×10﹣3m3，
由ρ= 可得，水的质量：
m=ρV=1.0×103kg/m3×5×10﹣3m3=5kg，
在1个标准大气压下水的沸点是100℃，则水吸收的热量：Q =cm（t﹣t ）
吸 0
=4.2×103J/（kg℃）×5kg×（100℃﹣20℃）
=1.68×106J；
（2）不计热损失时，消耗的电能：
W=Q =1.68×106J，
吸
由P= 可得，加热时间：
t′= = =840s；
（3）由电路图可知，开关S闭合时，电路为R 的简单电路，电热水壶处于加热状态，
2
由P= 可得，电阻R 的阻值：
2
R = = =24.2Ω．
2
答：（1）水吸收的热量为1.68×106J；
（2）加热时间为840s；
（3）电阻R 的阻值为24.2Ω．
2
36．现代城市人口密度越来越大，交通越来越拥堵．易步车（如图甲）以其体积小巧，结构简洁
和驱动安全等优点，成为短途出行的理想交通工具．某品牌易步车的部分参数如下表所示．
质量为60kg的雯雯从家骑行该品牌易步车上学（如图乙），以最大速度匀速行驶10min到达
学校，行驶中易步车所受阻力为人和车总重的0.1倍，设该过程中电机始终以额定功率工作．
（取g=10N/kg）．求：
电池 4AH锂电池
电机额定功率 500W
最大速度 18km/h
单轮胎触地面积 25cm2
轮胎个数 2
车身自重 20kg
（1）雯雯的家到学校的距离．（2）雯雯在水平路面上骑易步车时，车对地面的压强．
（3）雯雯上学过程中，易步车电机的效率．
【解答】解：（1）由表格数据可知，易步车的最大速度：
v=18km/h=5m/s，
由v= 可得，雯雯的家到学校的距离：
s=vt=5m/s×10×60s=3000m；
（2）车和雯雯的总重力：
G=（m +m ）g=（60kg+20kg）×10N/kg=800N，
人 车
雯雯在水平路面上骑易步车时，
因水平面上物体的压力和自身的重力相等，
所以，车对地面的压力：
p= = = =1.6×105Pa；
（3）因易步车匀速行驶时受到的牵引力和阻力是一对平衡力，
所以，牵引力做的功：
W=F′s=fs=0.1Gs=0.1×800N×3000m=2.4×105J，
由P= 可得，消耗的电能：
W =Pt=500W×10×60s=3×105J，
电
易步车电机的效率：η= ×100%= ×100%=80%．
答：（1）雯雯的家到学校的距离为3000m；
（2）雯雯在水平路面上骑易步车时，车对地面的压强为1.6×105Pa；
（3）雯雯上学过程中，易步车电机的效率为80%．
