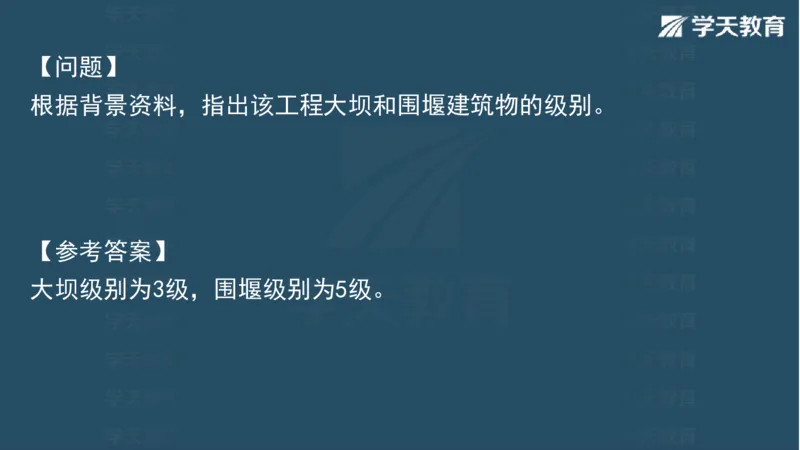

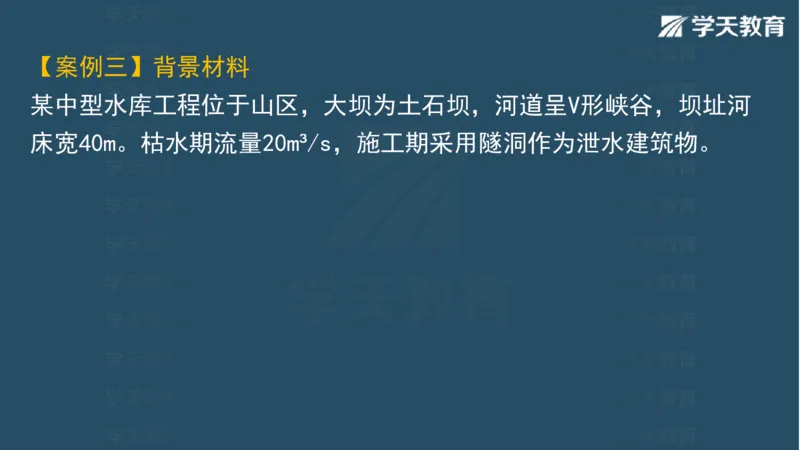

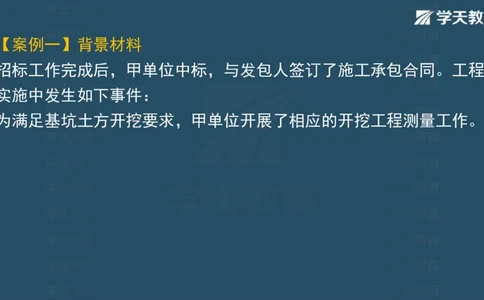

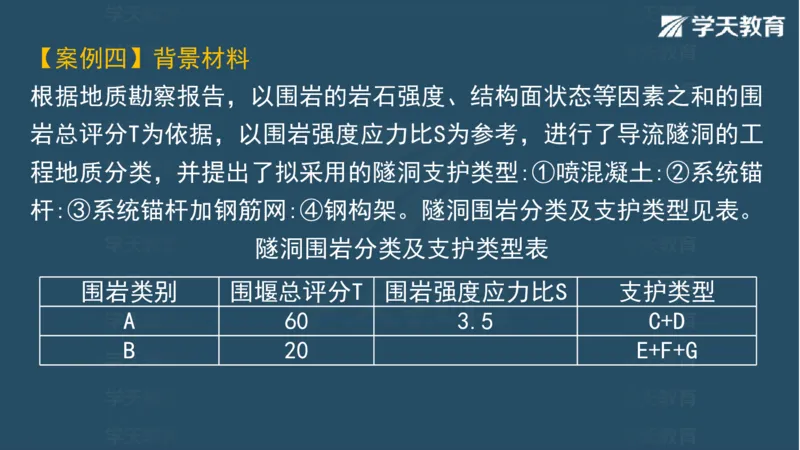

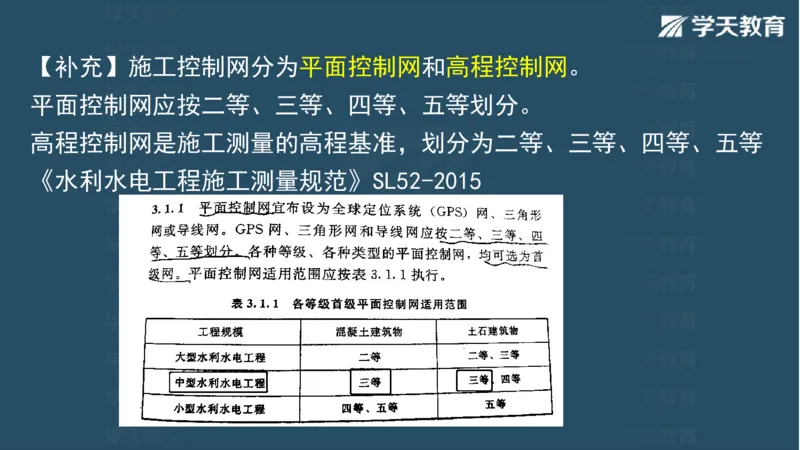

2025一级建造师执业资格考试 《水利水电工程管理与实务》 案例专练 主讲老师：李顺顺模块一【案例一】背景材料 招标工作完成后，甲单位中标，与发包人签订了施工承包合同。工程 实施中发生如下事件： 为满足基坑土方开挖要求，甲单位开展了相应的开挖工程测量工作。【问题】 甲单位应进行的测量内容有哪些？开挖工程量计算中面积计算方法有 哪些？ 【参考答案】 1. (1)开挖区原始地形、断面测量； (2)开挖轮廓点放样； (3)开挖区竣工地形、断面测量。 2 面积计算方法可采用解析法或图解法（求积仪）。【回顾】 （1）断面间距根据用途、部位和地形复杂程度 在5-20m范围内选择。 （2）断面图和地形图比例尺，主要建筑物的开 挖竣工地形图或断面图，应选用1:200; 收方图 以1:500或1:200为宜;大范围的土石覆盖层开挖 收方可选用1:1000。 （3）断面点间距一般为图上1-3cm施测一点。 断面宽度应超出开挖边线3-10m。【案例二】背景材料 建筑物地基地层结构从上至下依次为淤泥质黏土、中粉质壤土、重粉 质壤土、粉细砂、中粗砂等，其中粉细砂和中粗砂层为承压含水层， 承压水位高于节制闸底板高程。节制闸基础采用换填水泥土处理。泵 站基坑最大开挖深度为11m，节制闸基坑最大开挖深度为8m（包括换 土层厚度）。 该枢纽工程在施工期间发生如下事件：纵、横向围堰均采用土石结构 。在基坑四周布置单排真空井点进行基坑降水。【问题】 上述事件基坑降水方案是否可行，为什么？你认为合适的降水方案是 什么？ 【参考答案】 （1）不可行。 （2）因为粉细砂和中粗砂层渗透系数较大，地基承压含水层水头较 高（承压水位高于节制闸底板高程），因此不宜采用单排真空井点降 水。 （3）宜采用管井降水方案。【回顾】基坑开挖的降排水 基坑降排水 适用条件 ① 不易产生流砂、流土等现象的黏土、 砂土； 明排法 ② 基坑地下水位超出基坑底面标高不大于2.0m ① 黏土、粉质黏土、粉土的地层； ② 基坑边坡不稳，易产生流土、流砂、管涌等现象； 井点法 ③ 地下水位埋藏小于6.0m，宜用单级真空井点；当大于6.0m 时，场地条件有限宜用喷射井点、接力井点；场地条件允 许宜用多级井点 ① 第四系含水层厚度大于5.0m； 管井法 ② 基岩裂隙和岩溶含水层，厚度可小于5.0m； ③ 含水层渗透系数K宜大于1.0m/d【案例三】背景材料 某中型水库工程位于山区，大坝为土石坝，河道呈V形峡谷，坝址河 床宽40m。枯水期流量20m /s，施工期采用隧洞作为泄水建筑物。 ³【问题】 根据背景资料，指出该工程大坝和围堰建筑物的级别。 【参考答案】 大坝级别为3级，围堰级别为5级。【案例四】背景材料 某中型水库枢纽工程由混凝土重力坝、溢洪道和输水隧洞等建筑物组 成，工程施工过程中发生如下事件。 事件一：本工程施工首级平面控制网和高程控制网均采用三等施工控 制网，溢洪道堰顶及坝顶等部位高程度放样中误差要求不大于10mm。【问题】 首级施工中控制网采用三等施工控制网是否合理？除三等施工控制网 外，施工控制网还划分为哪几等？溢洪道堰顶及坝顶等部位高程放样 应采用哪种测量方法？ 【参考答案】 （1）首级施工中控制网采用三等施工控制网合理。 （2）除三等施工控制网外，施工控制网还划分为二等、四等、五等。 （3）溢洪道堰顶及坝顶等部位高程放样应采用水准测量法。【补充】施工控制网分为平面控制网和高程控制网。 平面控制网应按二等、三等、四等、五等划分。 高程控制网是施工测量的高程基准，划分为二等、三等、四等、五等 《水利水电工程施工测量规范》SL52-2015【案例五】背景材料 某水库工程由混凝土面板堆石坝、溢洪道和输水隧洞等主要建筑物组 成，水库总库容0.74亿m 。 ³ 根据施工进度安排和度汛要求，第一年汛后坝体施工由导流洞导流， 土石围堰挡水，围堰高度12m；第二年汛前坝体施工高程超过上游围 堰顶高程，汛期大坝临时挡洪度汛，相应大坝可拦洪库容为0.22×108 m 。 ³【问题】指出该水库工程等别、工程规模及面板堆石坝建筑物级别。 指出背景中土石围堰的洪水标准和面板堆石坝施工期临时度汛的洪水 标准。 【参考答案】 （1）工程等别：Ⅲ等；工程规模：中型；混凝土面板堆石坝建筑物 的级别：3级。 （2）土石围堰的级别为5级，土石围堰的洪水标准为10~5年，面板堆 石坝施工期临时度汛的洪水标准：100~50年。【回顾】临时性水工建筑物洪水标准 根据建筑物的结构类型和级别确定。 临时性水工建筑物级别 建筑物结构类型 3 4 5 土石结构 50～20 20～10 10～5 混凝土、浆砌石结构 20～10 10～5 5～3 水库大坝施工期洪水标准 拦洪库容（108m3） 坝型 ＜10， ＜1.0， ≥10 ＜0.1 ≥1.0 ≥0.1 土石坝[重现期（年）] ≥200 200～100 100～50 50～20 混凝土、浆砌石坝[重 ≥100 100～50 50～20 20～10 现期（年）]【案例六】背景材料 某水电站工程主要工程内容包括：碾压混凝土坝、电站厂房、溢洪道 等，工程规模为中型。水电站装机容量为65MW，碾压混凝土坝坝顶高 程417m，最大坝高65m。该工程施工平面布置示意图如图1-1-3所示。根据合同工期要求，该工程施工导流部分节点工期目标及有关洪水标 准如表1-1-1所示。上游围堰采用均质土围堰。 表1-1-1 施工导流部分节点工期目标及有关洪水标准表 时间节 工期目标 洪水标准 备注 点 围堰顶高程362 m； 2022.11 围堰填筑完成 围堰洪水标准A 围堰级别为B级 大 坝 施 工 高 程 达 相 应 拦 洪 库 容 为 2023.5 大坝施工期洪水标准C 到377 m高程 2000万m ³ 坝体设计洪水标准D； 溢 洪 道 尚 不 具 备 2024.12 导流洞封堵完成 坝 体 校 核 洪 水 标 准 设计泄洪能力 50~100年一遇【问题】 根据《水利水电工程施工组织设计规范》（SL303－2017），指出背 景资料中A、C、D分别对应的洪水标准；围堰级别B为几级？ 【参考答案】 A代表的洪水标准范围为5～10年一遇； C代表的洪水标准范围为20～50年一遇； D代表的洪水标准范围为20～50年一遇； B围堰级别为5级。【案例七】背景材料 某水利枢纽工程包括节制闸和船闸工程，工程所在地区每年5－9月份 为汛期。项目于2024年9月开工，计划2027年1月底完工。项目划分为 节制闸和船闸两个单位工程。根据设计要求，节制闸闸墩、船闸侧墙 和底板采用C25、F100、W4混凝土。【问题】 背景资料中C25、F100、W4分别表示混凝土的哪些指标？其中数值25 、100、4的含义分别是什么？ 【参考答案】 （1）C25表示混凝土强度等级，F100表示混凝土抗冻等级，W4表示混 凝土抗渗等级。 （2）数值25含义是混凝土立方体抗压强度标准值为25 Mpa， 数值100的含义是混凝土在饱和含水状态下能经受100次冻融循环不破 坏，数值4的含义是混凝土能承受的最大水压力0.4 Mpa。【案例八】背景材料 根据合同要求，进场水泥应具有生产厂家的出厂质量证明书以及28 d 强度证明书。【问题】指出背景资料中水泥生产厂家的出厂质量证明书具体内容包 括什么内容。 【参考答案】 出厂质量证明书包括厂名、品种、强度等级、出厂日期、抗压强度、 安定性等代表该产品质量的内容。【回顾】水泥 水泥按其用途和特性可分为通用水泥、专用水泥和特性水泥 分类 （如快硬水泥、膨胀水泥等）。水泥是水硬性胶凝材料。 凝 结 通用硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟 时间 于600min。 水泥应有生产厂家的出厂质量证明书(包括厂名、品种、强 检 验 水 度等级、出厂日期、抗压强度、安定性等代表该产品质量的 要求 泥 内容)以及28d强度证明书。 用于承重结构工程的水泥，无出厂证明者； 存储超过3个月(快硬水泥超过1个月)； 复试 对水泥的厂名、品种、强度等级、出厂日期、抗压强度、安 定性不明或对质量有怀疑者； 进口水泥。【案例九】背景材料 施工单位在围堰施工完毕后，进行初期排水，在初期排水过程中，基 坑局边坡出现失稳现象。施工单位及时采取措施进行处理，处理完成 并经监理单位同意后继续进行后续工作。【问题】根据背景资料，基坑围堰出现险情后，施工单位应采取哪些 技术措施？ 【参考答案】 围堰出现险情后，施工单位应采取的措施包括： (1)首先停止抽水； (2)采取抛投物料、稳定基础、挖填裂缝等措施，加固堰体； (3)限制水位下降速率； (4)加强观测，注意裂缝发展和握体变形情况，如有异常及时处理。【回顾】 基 初期 基坑积水量、抽水过程中围堰及地基渗水量、堰身及基坑覆 坑 排水 盖层中的含水量、可能的降水量。 排 水 经常 围堰和地基的渗流量、覆盖层中的含水量、排水时降水量及 技 性排 术 施工弃水量。施工弃水量与降水量不应叠加。 水【案例十】背景材料 基坑初期排水过程中，发生围堰边坡坍塌事故，施工单位通过调整排 水流量，避免事故再次发生。【问题】 指出背景资料中初期排水排水量的组成，发生围堰边坡坍塌事故的主 要原因是什么？ 【参考答案】 （1）初期排水排水量的组成包括：基坑积水，初期排水过程中的降 雨，渗水。 （2）发生围堰边坡坍塌事故的主要原因是：水位降低速度过快（或 初期排水速率过大）。【案例十一】背景材料 溢洪道消力池结构如图1-1-4所示，反滤层由小石（5～20 mm）、中 粗砂和中石（20～40 mm）构成。施工单位依据《水闸施工规范》 （SL27—2014）的有关规定，制订了反滤层施工方案和质量检查要 点。【问题】 根据背景资料，指出消力池结构示意图中①、②、③、④代表的填筑 材料（或构造）名称；说明反滤层施工质量检查的要点。 【参考答案】 （1）①为中粗砂，②为小石，③为中石，④为排水孔（或冒水孔）。 （2）反滤料的厚度、粒径、级配、含泥量；相邻层面铺筑时避免混 杂。【案例十二】背景材料 某泵站枢纽工程由泵站、清污机闸、进水渠、出水渠、公路桥等组成 ，施工现场地面高程为31m，泵站底板建基面高程为 20 m。钻探资料 表明，地基18.5 m-31 m高程范围内为黏土，12.0 m-18.5 m高程范围 内为中砂，该砂层地下水具有承压性，承压水位为29 m。承包人在施 工技术方案中提出，基坑开挖时需要采取降水措施，降水方案有管井 降水和轻型井点降水两个方案。【问题】 简要说明基坑开挖时需要降水的理由，指出哪个降水方案较适用于本工程， 并说明理由。 【参考答案】 （1）降水理由：该地基承压水位（29m）高于建基面（20m），建基面以下 黏性土隔水层厚度（1.5m）较薄，不满足压重要求。 （2）管井降水方案适用于本工程，理由是中砂地层承压水位较高，涌水量 较大。【感兴趣可了解】【案例十三】背景材料 施工单位在围堰施工完毕后，立即进行基坑初期排水，基坑初期水深 为7m。开始排水的当天下午，基坑水位下降2m，此时围堰顶部在基坑 侧局部出现纵向裂缝，边坡出现坍塌现象。施工单位及时采取措施进 行处理，有关措施分别是先停止抽水，然后采取抛投物料、稳定基础 、挖填裂缝等措施，加固堰体，再限制水位下降速率；最后加强施工 期间的外部变形监测，如有异常及时处理。【问题】 指出背景资料中施工期间的外部变形监测的内容有哪些。并指出观测 对精度有什么要求。 【参考答案】 （1）施工期间的外部变形监测的内容有：施工区的滑坡观测、高边 坡开挖稳定性监测、围堰的水平位移和沉陷观测、临时性的基础沉陷 （回弹）和裂缝监测等。 （2）精度要求是应不低于四等网的标准。【回顾】施工期间的外部变形监测 施 （1）施工区的滑坡监测; 工 （2）高边坡开挖稳定性监测; 监测 期 （3）围堰的水平位移和沉陷监测; 间 内容 （4）临时性的基础沉陷(回弹)监测 的 外 （5）裂缝监测。 部 滑坡、高边坡稳定监测采用交会法；水平位移监测采用视准 变 观测 线法(活动觇牌法和小角度法)；垂直位移观测，宜采用水准 形 监 方法 观测法，也可采用满足精度要求的光电测距三角高程法；地 测 基回弹宜采用水准仪与悬挂钢尺相配合的观测方法。【案例十四】背景材料 某水利水电枢纽由拦河坝、溢洪道、发电引水系统、电站厂房等组成 。拦河坝为混凝土重力坝。重力坝抗滑稳定计算受力简图如图1-1-5 所示。【问题】 写出图1-1-5中∑A、∑B、∑C、∑D分别对应的荷载名称。 【参考答案】 ∑A：自重；∑B：扬压力；∑C：水压力；∑D：摩擦力。【案例十五】背景材料 某小型排涝枢纽工程，由排涝泵站、自排涵闸和支沟口主河道堤防等 建筑物组成。主河道堤防级别为3级。排涝枢纽平面布置示意如图。【问题】 分别写出自排涵闸、主河道围堰和支沟围堰的建筑物级别。 【参考答案】 自排涵闸建筑物的级别为3级，主河道围堰的级别为5级，支沟围堰的 级别为5级。【案例十六】背景材料 某水利工程地处北方集中供暖城市，主要施工内容包括分期导流及均 质土围堰工程、基坑开挖(部分为岩石开挖)、基坑排水、混凝土工 程。工程实施过程中发生如下事件： 施工单位在编制技术文件时，需运用岩土力学、水力学等理论知识解 决工程实施过程中的技术问题，包括：边坡稳定、围堰稳定、开挖爆 破、基坑排水、渗流、脚手架强度刚度稳定性、开挖料运输及渣料平 衡、施工用电。有关理论知识与技术问题对应关系见表1-1-2。表1-1-2理论知识与技术问题对应关系表 序号 理论知识 技术问题 1 岩土力学 边坡稳定、A 2 水力学 B、C 3 材料力学 D 4 结构力学 E 5 爆破力学 F 6 电工学 G 7 运筹学 H【问题】 背景资料中，分别写出表1-1-2中字母所代表的技术问题。 【参考答案】 A：围堰稳定；B：渗流（或基坑排水）；C：基坑排水（或渗流）； D：脚手架强度刚度稳定性；E：脚手架强度刚度稳定性； F：开挖爆破；G：施工用电；H：开挖料运输与渣料平衡。模块二【案例一】背景材料 某水库除险加固工程的主要内容有泄洪闸加固、灌溉涵洞拆除重建、 大坝加固。工程所在地区的主汛期为6～8月份，泄洪闸加固和灌溉涵 洞拆除重建分别安排在两个非汛期施工。施工导流标准为非汛期5年 一遇，现有泄洪闸和灌溉涵洞均可满足非汛期导流要求。 承包人依据《水利水电工程标准施工招标文件》（2009年版）与发包 人签订了施工合同。合同约定： （1）签约合同价为2200万元，工期19个月（每月按30天计，下同） ，2021年10月1日开工。（4）控制性节点工期如表1-2-1所示： 表1-2-1 控制性节点工期 节点名称 控制性节点工期 水库除险加固工程完工 2023年4月30日 泄洪闸加固具备通水条件 T 灌溉涵洞拆除重建具备通水条件 2023年3月30日【问题】 指出表1-2-1中控制性节点工期T的最迟时间，说明理由。 【参考答案】 控制性节点工期T的最迟时间为2022年5月30日。 施工期间泄洪闸与灌溉涵洞应互为导流，因灌溉涵洞在第二个非汛期 施工，泄洪闸加固应安排在第一个非汛期，而6月份进入主汛期（在5 月30日前应具备通水条件）。【案例二】背景材料 某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖 引河等。工程平面布置示意图如图1-1-6所示。扩建新闸、加固老闸 安排在非汛期施工，该工程施工中发生了如下事件：施工单位根据本工程具体条件和总体进度计划安排，提出的施工 导流方案如图1-2-1所示。工程附近无现有河道可供施工导流，施工 单位采用的导流方案为一次拦断河床（全段）围堰法施工，具体施工 组织方案是在一个非汛期施工完成扩建新闸和加固老闸，在新闸和老 闸上、下游填筑施工围堰，期间利用新挖导流明渠导流。监理单位审 核后，认为开挖导流明渠工程量较大，应结合现场条件和总体工期安 排，优化施工导流方案和施工组织方案。【问题】 根据背景资料，提出适宜的施工导流方案及相应的施工组织方案。 【参考答案】 （1）应采用分期围堰导流，新建引河和河道互为导流，取消明渠导 流方案。 （2）施工组织方案：先进行新建引河、新建闸施工，利用老河道导 流；完工后在老河道上下游进行围堰截流，利用新河道导流，进行老 闸加固；完工后拆除围堰扩建新闸和开挖引河时用老闸进行导流，加 固老闸时用新闸进行导流。【案例三】背景材料 某中型水库工程位于山区，大坝为土石坝，河道呈V形峡谷，坝址河 床宽40m。枯水期流量20m /s，施工期采用随洞作为泄水建筑物。。 ³【问题】 根据背景资料，确定本工程合适的施工导流方案。 【参考答案】 导流方式为全段围堰法导流（或者一次拦断河床围堰导流、河床外导 流）。【案例四】背景材料 该枢纽工程在施工期间发生如下事件： 为方便施工导流和安全度汛，施工单位计划将泵站与节制闸分两期实 施，在分流岛部位设纵向围堰，上、下游分期设横向围堰，如图1-2- 2所示。纵、横向围堰均采用土石结构。在基坑四周布置单排真空井 点进行基坑降水。【问题】 根据背景资料，本枢纽工程是先施工泵站还是先施工节制闸？为什么 ？ 【参考答案】 先施工节制闸。 根据背景资料分期实施方案和工程总体布置，本工程分两期实施主要 是方便施工导流，先施工节制闸，利用原有河道导流（泵站无法进行 施工导流）；在泵站施工时可利用节制闸导流。【案例五】背景材料 某河道治理工程包括新建泵站、新建堤防工程。本工程采用一次拦断 河床围堰导流,上下游围堰采用均质土围堰。基坑初期排水过程中,上 游来水致使河道水位上升，上游围堰基坑侧发生滑坡。【问题】 围堰初期排水速度有什么要求，多少天排水结束？ 【参考答案】 （1）开始排水降速以0.5-0.8m/d为宜，接近排干时可允许达1.0－ 1.5m/d。 （2）大型基坑可采用5〜7d，中型基坑可采用3〜5d。【案例六】背景材料 某装机容量50万kw的水电站工程建于山区河流上，拦河大坝为2级建 筑物，采用碾压式混凝土重力坝，坝高60 m，坝体浇筑施工期近2年 ，施工导流采取全段围堰、隧洞导流的方式。 围堰采用土石围堰，堰基河床地面高程为140.0 m。根据水文资料， 上游围堰施工期设计洪水位为150.0 m，经计算与该水位相应的波浪 爬高为2.8 m。【问题】 确定该工程围堰的建筑物级别并说明理由。计算上游围堰堰顶高程。 【参考答案】 （1）该围堰的建筑物级别应为4级。 原因：其保护对象为2级建筑物，而其使用年限不足两年，其围堰 绝对高度不足50.0 m。（150.0 m－140.0 m左右） （2）围堰堰顶高程应为施工期设计洪水位与波浪高度及堰顶安全加 高值之和，4级土石围堰其堰顶安全加高下限值为0.5 m， 因此其堰顶高程应不低于150＋2.8＋0.5＝153.3(m)。【案例七】背景材料 某水电站工程主要工程内容包括：碾压混凝土坝、电站厂房、溢洪道 等，工程规模为中型。碾压混凝土坝坝顶高程417 m，最大坝高65 m 。 图1-2-5 围堰断面示意图上游围堰采用均质土围堰，围堰断面示意图如图1-2-5所示，施工单 位分别采取瑞典圆弧法K 和简化毕肖普法K 计算围堰边坡稳定安 （1） （2） 全系数，K 、K 计算结果分别为1.03和1.08。施工单位组织编制了围 1 2 堰工程专项施工方案，专项施工方案内容包括工程概况等。【问题】 背景资料中，▽h最小应为多少？K 、K 是否满足《水利水电工程施工组织设 1 2 计规范》（SL303－2017）的要求？规范规定的最小值分别为多少？ 【参考答案】 ∇h最小应为0.5 m。 K 不满足规范要求，规范规定的最小值为1.05； 1 K 不满足规范要求，规范规定的最小值为1.15。 2【 回顾】围堰稳定及堰顶高程 1．（1）土石围堰边坡稳定安全系数应满足下表的规定。 围堰级别 计算方法 瑞典圆弧法 简化毕肖普法 3级 ≥1.20 ≥1.30 4级、5级 ≥1.05 ≥1.15 （2）重力式混凝土围堰、浆砌石围堰采用抗剪断公式计算时，安全 系数K’应不小于3.0； 排水失效时，安全系数K’应不小于2.5； 采用抗剪强度公式计算时，安全系数K应不小于1.05。2．不过水围堰堰顶高程和堰顶安全加高值应符合下列规定： （1）堰顶高程不低于设计洪水的静水位与波浪高度及堰顶安全加高 值之和，其堰顶安全加高不低于下表值。 （2）土石围堰防渗体顶部在设计洪水静水位以上的加高值： 斜墙式防渗体为0.6-0.8m；心墙式防渗体为0.3-0.6m。 不过水围堰的安全超高下限值（m） 围堰形式 围堰级别 3 4、5 土石围堰 0.7 0.5 混凝土围堰、 0.4 0.3 浆砌石围堰【案例八】背景材料 某工程围堰采用心墙式防渗体土围堰，围堰级别为3级，波浪高度为 0.8 m，在施工期设计洪水水位为10.0 m。【问题】 根据《水利水电工程施工组织设计规范》（SL303—2004），计算背 景资料中施工围堰的防渗体顶部高程最小为应多少；该围堰的边坡稳 定安全系数最小应为多少？ 【参考答案】 （1）防渗体顶部高程最小为：10＋0.3＝10.3(m)； （2）围堰的边坡稳定安全系数最小值：1.20。【案例九】背景材料 某立交地涵工程主要由进口控制段、涵身、出口段等部分组成，涵身 共23节，每节长15 m，涵身断面如图1-2-6所示。施工单位进场后，对工程施工项目进行了合理安排。工程主要施工 项目包括：①涵身施工，②干砌石河底护底，③排水清淤，④土方回 填，⑤降水井点，⑥围堰填筑，⑦基坑开挖。【问题】 指出背景资料中主要施工项目的合理施工顺序，（用工作编号表示） 。 【参考答案】 ⑥→③→⑤→⑦→①→④→②。 （答出⑥→③、③→⑤、⑤→⑦、⑦→①、①→④各1分，满分5分）【案例十】背景材料 施工导流采取全段围堰、隧洞导流的方式。施工导流相关作业内容包 括：①围堰填筑；②围堰拆除；③导流隧洞开挖；④导流隧洞封堵； ⑤下闸蓄水；⑥基坑排水；⑦截流。【问题】 指出上述施工导流相关作业的合理施工程序(可以用序号表示)。 【参考答案】 施工导流作业的合理施工顺序为： ③导流隧洞开挖→⑦河道截流→①围堰填筑→⑥基坑排水→②围堰拆 除→⑤下闸蓄水→④导流隧洞封堵。 （答出③→⑦、⑦→①、①→⑥、⑥→②、②→⑤、⑤→④各2分， 满分10分）【案例十一】背景材料 某新建排涝泵站，泵站采用正向进水方式布置于红河堤后，区域涝水 由泵站抽排后通过压力水箱和穿堤涵洞排入红河，涵洞出口设防洪闸 挡洪。红河流域汛期为每年的6~9月份，堤防级别为1级。本工程施工 期为19个月，2021年11月~2023年5月。施工中发生如下事件：第一个非汛期施工的主要工程内容有：①堤身 土方开挖、回填，②泵室地基处理，③泵室混凝土浇筑，④涵身地基 处理，⑤涵身混凝土浇筑，⑥泵房上部施工，⑦防洪闸施工，⑧进水 闸施工。【问题】 从安全度汛角度考虑，指出背景资料中第一个非汛期最重要的四项工 程。 【参考答案】 最重要的四项工作为：①、④、⑤、⑦。【案例十二】背景材料 溢洪道加固时，在铺盖上游填筑土围堰断流施工，围堰断面如图1-2- 7所示。随着汛期临近，堰前水位不断上升，某天突然发现堰后有大 面积管涌群，施工单位为防止事故发生，及时就近挖取黏性土进行封 堵，随后上游水位继续上涨，封堵失败，围堰决口。【问题】 本工程事故发生前施工单位对管涌群采取的处理措施有何不妥？并简 要说明本工程管涌的抢护原则和正确的抢护措施。 【参考答案】 （1）对管涌群挖取粘性土封堵不妥。 （2）管涌的抢护原则为制止涌水带砂，而留有渗水出路。 （3）正确的抢护措施是采用反滤层压盖。【总结】 漏洞 漫溢 管涌 塞堵（单一，但流量大） 反滤围井（单个或多且集中） 盖堵（洞口多且集中） 反滤层压盖（大面积管涌或 戗堤（多而小，范围较大） 管涌群）【案例十三】背景材料 2025年汛前，某合同工程基本完工。由于当年汛期水库防汛形势严峻 ，为确保水库安全度汛，根据度汛方案，建设单位组织参建单位对土 坝和溢洪道进行险情巡查，并制定了土坝和溢洪道工程险情巡查及应 对措施预案，部分内容如表1-2-3所示。可能发生的险情 序号 巡查部位 应对措施预案 种类 1 上游坝坡 A 前截后导，临重于背。 2 下游坝坡 B 反滤导渗，控制涌水。 3 坝顶 C 转移人员、设备，加高抢护 4 坝体 D 快速转移居民，堵口抢筑。 5 溢洪道闸门 E 保障电源，抢修启闭设备。 6 溢洪道上下游翼墙 墙体前倾或滑移 墙后减载，加强观测。【问题】 根据本工程具体情况，指出表1-2-3中A、B、C、D、E分别代表的险情 种类。 【参考答案】 A－漏洞，B－管涌，C－漫溢，D－坝体决口，E－启闭失灵。【案例十四】背景材料 大坝坝基采用水泥灌浆，灌浆采用单排孔，分三序施工，其施工次序 如下图。 根据施工安排在基岩上浇筑一层坝体混凝土后再进行钻孔 灌浆。 注：P 为先导孔；④为第一次序孔。【问题】 指出背景资料中第二次序孔、第三次序孔分别是哪些？ 【参考答案】 （1）②、⑥为第二次序孔。 （2）①、③、⑤、⑦为第三次序孔。【案例十五】背景材料 灌注桩采用正循环钻孔工艺进行施工，钻孔灌注桩施工工序流程如图 1-2所示除图中注明的施工工序外，还包括①钢筋笼安装、②混凝浇 筑、③钻孔、④护筒埋设、⑤第二次清孔等工序。【问题】 指出图1-2中A、B、C、D、E分别代表的施工工序名称（可用序号表示 ） 【参考答案】 A-护筒埋设、B-钻孔、C-钢筋笼安装、D-第二次清孔、E-混凝土浇筑 或：A-④；B-③；C-①；D-⑤；E-②【案例十六】背景材料 施工单位根据《水工建筑物水泥灌浆施工技术规范》（DL/T 5148－ 2014）和设计图纸编制了帷幕灌浆施工方案，按照计划进行灌浆施工 。【问题】 简述帷幕灌浆施工工艺流程（施工过程）。 【参考答案】 帷幕灌浆施工工艺：钻孔、钻孔（裂隙）冲洗、压水试验、灌浆和灌 浆质量检查。【案例十七】背景材料 输水洞布置在主坝防渗范围之内，洞内采用现浇混凝土衬砌，衬砌厚 度为0.5 m。根据设计方案，输水洞采取了帷幕灌浆、固结灌浆和回 填灌浆的综合措施。【问题】 指出背景资料中帷幕灌浆、固结灌浆和回填灌浆施工的先后顺序。 【参考答案】 （1）灌浆施工顺序：回填灌浆→固结灌浆→帷幕灌浆；【案例十八】背景材料 主坝帷幕由三排灌浆孔组成，分别为上游排孔、中间排孔、下游排孔， 各排孔均按二序进行灌浆施工；主坝帷幕后布置排水孔和扬压力观测 孔。施工单位计划安排排水孔和扬压力观测孔与帷幕灌浆同期施工。【问题】 帷幕灌浆施工的原则是什么？指出背景资料中主坝三排帷幕灌浆孔施 工的先后顺序。 【参考答案】 （1）帷幕灌浆必须按分序加密的原则进行； （2）先灌注下游排孔，再灌注上游排孔，最后进行中间排孔的灌浆。【案例十九】背景材料 高压旋喷桩防渗墙施工方案中，高压旋喷桩的主要施工内容包括：① 钻孔；②试喷；③喷射提升；④下喷射管；⑤成桩。【问题】 指出背景资料中高压旋喷桩施工程序。 【参考答案】 高压旋喷桩的施工程序为：①→②→④→③→⑤【案例二十】背景材料 高喷墙施工结束后，防渗性能应根据墙体结构形式和深度选择围井、 钻孔或其他方法进行检查。其中，围井检查宜在围井的高喷灌浆同期 施工。开挖取样时，在高喷灌浆7 d后进行。钻孔检查在该部位高喷 灌浆结束14d后进行。【问题】 指出事背景资料中不妥之处，并说明正确做法。 【参考答案】 （1）不妥之处： ①围井检查宜在围井的高喷灌浆同期施工。②开挖取样，在高喷灌浆 7 d后进行。③钻孔检查在该部位高喷灌浆结束14 d后进行。 （2）正确做法： ①围井检查宜在围井的高喷灌浆结束7 d后进行，②如需开挖或取样， 宜在14 d后进行。③钻孔检查宜在该部位高喷灌浆结束28 d后迸行。【案例二十一】背景材料 某小型水库枢纽工程由均质土坝、溢洪道、左岸输水涵和右岸输水涵 等建筑物组成。该水库工程进行除险加固的主要内容包括：坝体混凝土防渗墙、坝基 帷幕灌浆、坝体下游侧加高培厚、拆除重建左、右岸输水涵进口及出 口等。混凝土防渗墙位于坝体中部，厚60 cm，帷幕位于防渗墙底部 。土坝横剖面示意图如图1-2-9所示。【问题】 本工程混凝土防渗墙成槽施工前，需做哪些准备工作？ 【参考答案】 槽孔型防渗墙成槽前包括平整场地、挖导槽、做导墙、安装挖槽机械 设备、制备泥浆注入导槽。【案例二十二】背景材料 主坝帷幕由三排灌浆孔组成，分别为上游排孔、中间排孔、下游排孔 ，各排孔均按二序进行灌浆施工；主坝帷幕后布置排水孔和扬压力观 测孔。施工单位计划安排排水孔和扬压力观测孔与帷幕灌浆同期施工 。【问题】 指出背景资料中施工安排的不妥之处，并说明正确做法。 【参考答案】 （1）施工安排的不妥之处：帷幕后的排水孔和扬压力观测孔与帷幕 灌浆同期施工； （2）正确做法：帷幕后的排水孔和扬压力观测孔必须在相应部位的 帷幕灌浆完成并检查合格后，方可钻进。【案例二十三】背景材料 主坝帷幕由三排灌浆孔组成，分别为上游排孔、中间排孔、下游排孔 ，各排孔均按二序进行灌浆施工；帷幕灌浆结束后检查孔数量可按灌 浆孔数的一定比例确定，三排孔帷幕检查孔数量可为灌浆孔总数的5% 。检查孔压水试验应在该部位灌浆结束7 d后进行，采用为单点法。【问题】 指出背景中不妥之处，并说明正确做法。 【参考答案】 三排孔帷幕检查孔数量可为灌浆孔总数的5%不妥，应该为灌浆孔总数 的10%； 检查孔压水试验应在该部位灌浆结束7 d后进行不妥，应该为该部位 灌浆结束14 d后进行。模块三【案例一】背景材料 闸室地基为含少量砾石的粘土，自然湿密度为1820～1900kg/m ，基坑 ³ 开挖时，施工单位采用反铲挖掘机配自卸汽车将闸室地基挖至建基面 高程10.0m，弃土运距约1km。【问题】 背景资料中，施工单位选用的土方开挖机具和开挖方法是否合适？简 要说明理由。 【参考答案】 （1）施工单位选择的开挖机具合适，开挖方法不合适。 （2）理由： 本工程闸室地基土为Ⅲ类，弃土运距约1km，选用反铲挖掘机配自卸 汽车开挖是合适的；用挖掘机直接开挖至建基面高程不合适，闸室地 基保护层应由人工开挖。【案例一】背景材料 闸室地基为含少量砾石的粘土，自然湿密度为1820～1900kg/m ，基坑 ³ 开挖时，施工单位采用反铲挖掘机配自卸汽车将闸室地基挖至建基面 高程10.0m，弃土运距约1km。 土的 自然湿重度 土的名称 外观及其组成特性 开挖工具 等级 （kN/m3） 疏松、黏着力差或易进水， Ⅰ 砂土、种植土 16.5～17.5 用锹或略加脚踩开挖 略有黏性 壤土、淤泥、含根种 Ⅱ 17.5～18.5 开挖时能成块，并易打碎 用锹需用脚踩开挖 植土 黏土、干燥黄土、干 用镐、三齿耙开挖或 粘手、看不见砂粒，或干 Ⅲ 淤泥、含少量砾石的 18.0～19.5 用锹需用力加脚踩开 硬 黏土 挖 坚硬黏土、砾质黏土、 结构坚硬，分裂后成块状， Ⅳ 19.0～21.0 用镐、三齿耙等开挖 含卵石黏土 或含黏粒、砾石较多【问题】 根据《土的工程分类标准》（GB/T50145－2007），依据土的开挖方 法和难易程度，土共分为几类？本工程闸室地基土属于哪一类？ 【参考答案】 土共分为4类；本工程闸室地基土为Ⅲ类。【案例三】背景材料 坝肩、坝基开挖采用爆破作业，根据工程的不同部位和要求，分别采 用不同的爆破技术，并在建基面预留0.8m厚的保护层。其中有两种爆 破钻孔： ①爆破钻孔孔深8米，钻孔孔径91mm； ②钻孔孔深4米，钻孔孔径56mm。【问题】 根据钻孔孔深和孔径判断，①、②分别属于哪种爆破技术？除前述爆 破技术外，坝肩坝基开挖过程中还能采用哪些爆破技术？说明建基面 预留0.8米厚保护层的开挖方法。 【参考答案】 （1）根据钻孔孔深和孔径判断：①属于深孔爆破，②属于浅孔爆破。 （2）洞室爆破、预裂爆破、光面爆破。 （3）建基面预留0.8米厚（保护层）的开挖方法为分层开挖。开挖至 距离基岩面0.5-1.0m时，应采用于风钻钻孔，小药量爆破以免造成基 岩产生或增大裂隙。【案例四】背景材料 根据地质勘察报告，以围岩的岩石强度、结构面状态等因素之和的围 岩总评分T为依据，以围岩强度应力比S为参考，进行了导流隧洞的工 程地质分类，并提出了拟采用的隧洞支护类型:①喷混凝土:②系统锚 杆:③系统锚杆加钢筋网:④钢构架。隧洞围岩分类及支护类型见表。 隧洞围岩分类及支护类型表 围岩类别 围堰总评分T 围岩强度应力比S 支护类型 A 60 3.5 C+D B 20 E+F+G【回顾】 1.洞室开挖的围岩分类 围岩强 围岩 围岩总 围岩稳定性 度应力 支护类型 类别 评分T 比S 稳定。围岩可长期稳定，一 Ⅰ T＞85 >4 不支护 般无不稳定块体 不支护或局部锚杆或喷薄 基本稳定。围岩整体稳定， 85≥ 层混凝土。大跨度时，喷 Ⅱ 不会产生塑性变形，局部可 >4 T＞65 混凝土、系统锚杆加钢筋 能产生掉块 网 稳定性差。围岩强度不足， 喷混凝土、系统锚杆加钢 局部会产生塑性变形，不支 65≥ Ⅲ ＞2 筋网。跨度为20～25m时， 护可能产生塌方。完整的较 T＞45 浇筑混凝土衬砌 软岩，可能暂时稳定围岩强 围岩 围岩总 围岩稳定性 度应力 支护类型 类别 评分T 比S 不稳定。围岩自稳时间很 喷混凝土、系统锚杆 45≥ Ⅳ 短，规模较大的各种变形 ＞2 加钢筋网，或加钢构 T＞25 和破坏都可能发生 架 管棚、喷混凝土、系 极不稳定。围岩不能自稳 Ⅴ T≤25 — 统锚杆、钢构架，必 ，变形破坏严重 要时进行二次支护 注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相应 降低一级。【问题】 指出表中A.B代表的围岩类别及C、D、E、F、G代表的支护类型(可用 序号表示，可重复选用)。围岩总评分，除所述因素外还应考虑哪些 因素? 【参考答案】 (1)A-Ⅲ; B-Ⅴ; C+D：①③;E+F+G：①②④ (2)岩体完整程度、地下水、主要结构面产状【案例五】背景材料 某水库枢纽工程由大坝、溢洪道、电站等组成。大坝为均质土坝，最 大坝高35 m，土方填筑设计工程量为200万m ，设计压实度为97%。 ³ 大坝工程施工前，施工单位对大坝料场进行复查，复查结果为：土料 的天然密度为1.86 g/cm ，含水率为24%，最大干密度1.67 g/cm ，最 ³ ³ 优含水率为21.2%。【问题】 根据背景资料，计算土坝填筑需要的自然土方量是多少万m （不考虑 ³ 富余、损耗及沉降预留，计算结果保留1位小数）。 【参考答案】 料场土的干密度：ρd＝1.86÷（1＋24%）＝1.50 (g/cm )或 ³ 1.50(t/m )。 ³ 填筑控制干密度：1.67×97%＝1.62( g/cm )或1.62(t/m )。 ³ ³ 设料场需要备的方量为V（万m ）， ³ 根据干土质量相等： 1.50×V＝1.62×200,即V＝1.62÷1.50×200＝216.0万(m )。 ³ [或： V＝1.67×0.97×1.24÷1.86×200＝216.0万(m )] ³【案例六】背景材料 某河道治理工程主要建设内容包括河道裁弯取直（含两侧新筑堤防） 、加高培厚堤防、新建穿堤建筑物及跨河桥梁。堤防级别为1级。堤 身采用黏性土填筑，设计压实度为0.94，料场土料的最大干密度为 1.68 g/cm 。在堤防填筑过程中，施工单位对已经压实的土方进行了 ³ 质量检测，检测结果见表1-3-1。 土样编号 1 2 3 4 5 6 7 备注 湿密度（g/cm ） 1.96 2.01 1.99 1.96 2.00 1.92 1.98 ³ 含水率（%） 22.3 21.5 C 23.6 20.9 25.8 24.5 干密度（g/cm ） D 1.65 1.63 1.59 1.65 1.53 1.59 ³ 压实度 0.95 A 0.97 B 0.98 0.91 0.95【问题】 计算表1-3-1中 A、B 、D（计算结果保留两位小数）、C的值（计算 结果保留整数）； 【参考答案】 A＝0.98；B＝0.95；C=22；D=1.60【案例七】背景材料 库枢纽工程有大坝、溢洪道、引水洞和水电站组成。水库大坝为黏土 心墙土石坝，施工单位报送的施工方案部分内容如下：选用振动碾对 坝体填筑土料进行压实；施工前通过碾压实验确定土料填筑压实参数 ：坝体填筑时先进行黏土心墙填筑，待心墙填筑完成后，再进行上下 游反滤料及坝壳料填筑，并分别进行碾压。【问题】 简单说明背景资料中施工单位通过碾压试验，确定的黏土心墙土料填 筑压实参数主要包括哪些？ 【参考答案】 压实参数主要包括：碾压机具的重量（或碾重）、土料的含水量、碾 压遍数、铺土厚度，振动频率和行走速率。【案例八】背景材料 某中型水库工程位于山区，大坝为土石坝，河道呈V形峡谷，坝址河床 宽40m。枯水期流量20m /s，施工期采用隧洞作为泄水建筑物。施工过 ³ 程中发生如下事件: 事件一:经过试验比选，大坝填筑料采用含砾黏性土，其击实最大干密 度为1.72g/cm3，压实度为97%。坝体填筑采用自卸汽车进占法铺料，采 用分段流水作业，各工段的施工程序为卸料、铺料(整平)、洒水、压 实(刨毛)和质量检验等工序。作业期间施工单位检査了坝面的铺土厚 度、含水率等项目。【问题】根据事件一，列式计算土料的设计干密度(计算结果保留小 数点后2位)，指出进占法铺料的施工优点及流水作业需要的专业施工 班组数量;同一工段流水作业的要求是什么？除所述检查项目外、作 业期间还应检查哪些项目? 【参考答案】 (1)97%×1.72g/cm3=1.67g/cm3（2分，要求列式计算） (2)进占法优点:减轻推土机的摊平工作量，使堆石填筑速度加快。 (3)流水作业需要的专业施工班组数量为5个班组。同一工段要求各专 业施工班组按工序依次连续施工。 (4)检查项目还包括:土块大小、压实后的干密度等。【案例九】背景材料 某心墙土石坝，防渗体内铺料，汽车在已经碾压的坝面上行驶，铺料 采用用后退法。【问题】 指出并改正背景资料有何不妥之处，再分别指出后退法和进占法的优 点及缺点。 【参考答案】 （1）不妥之处： 汽车在已经碾压的坝面上行驶不妥，正确的是汽车始终在松土上行驶。 铺料采用用后退法不妥，防渗体内铺料宜用进占法倒退铺土。 （2）后退法和进占法优点和缺点 进占法优点：铺料厚度容易控制，容易平整，压实设备工作条件较好； 后退法缺点：造成超压，引起剪力破坏。【案例十】背景材料 当洞身混凝土强度达到设计要求后，监理单位组织进行了涵洞两侧基 坑的隐蔽单元工程验收，施工单位即开始进行土方回填。 【问题】 根据《碾压式土石坝施工规范》（DL/T 5129－2001），指出背景资 料中涵洞两侧回填土的施工技术要求。【参考答案】 （1）靠近涵管部位不能采用大型机械压实时，可采用小型机械夯实 或人工夯实； （2）填土碾压时，要注意涵管两侧均衡填料压实，以免对其产生过 大的侧向压力，影响其安全。 （3）填土前，先将结合面的混凝土表面乳皮、粉尘及其附着杂物清 除干净，在结合面上洒水湿润，涂刷一层厚约3-5mm的浓黏性土浆、 水泥黏性土浆或水泥砂浆，要边涂刷、边铺土、边碾压，涂刷高度与 铺土厚度一致，并应与下部涂层衔接，不得在泥浆干后铺土和压实。 泥浆土与水质量比宜为 1: 3.0-1: 2.5 ，宜通过试验确定。【案例十一】背景材料 施工单位进驻工地后，对石料料场进行了复核和规划，并对堆石料进 行了碾压试验。面板混凝土采用滑动模板施工。【问题】 根据《混凝土面板堆石坝施工规范》（DL/T5128——2009），指出背 景资料中料场石料检查内容以及石料料场复核的主要内容。 【参考答案】 （1）料场：应经常检查石质、风化程度、石料级配大小及形状等是 否满足上坝要求。 （2）石料料场复核内容：主要部位堆石料的抗压强度，石料硬度和 韧性，石料天然重度，石料水上和水下软化系数。【回顾】坝面的质量检查和控制 检查 应对铺土厚度、土块大小、含水量、压实后的干密度等进行 坝 内容 检查。 面 对黏性土，含水量的检测是关键，可用含水量测定仪测定 的 注意 。此外，还须对坝面、坝基、削坡、坝肩接合部、与刚性建 质 事项 筑物连接处以及各种土料的过渡带进行检查。对土层层间结 量 合处是否出现光面和剪力破坏应认真检查。 检 对施工中发现的可疑问题，如上坝土料的土质、含水量不合 查 可疑 要求，漏压或碾压遍数不够，超压或碾压遍数过多，铺土厚 和 问题 度不均匀及坑洼部位等应进行重点抽查，不合格的应进行返 控 处理 工。 制【案例十二】背景材料 支沟口主河道堤防采用黏性土填筑，料场复勘时发现料场土料含水量 偏大，不满足堤防填筑要求。【问题】 提出本工程料场土料含水量偏大的主要处理措施。 【参考答案】 一方面应改善料场的排水条件和采取防雨措施，另一方面需将含水量 偏高的土料进行翻晒处理，或采取轮换掌子面的办法，使土料含水量 降低到规定范围再开挖。也可采用机械烘干法烘干。【案例十三】背景材料 某水利枢纽工程，建设内容包括面板堆石坝(如图1所示)、泄洪闸、 发电厂房等。【问题】 根据背景资料列出面板堆石坝①~⑤各分区的先后施工顺序(可用序号 表示)。 【参考答案】 排序：④-⑤-③-①-②（答对部分有分，如④-⑤对得一分）【案例十四】背景材料 某新建水库工程由混凝土面板堆石坝、溢洪道、引水发电系统等主要 建筑物组成。其中，混凝土面板堆石坝最大坝高95m，坝顶全长222m， 坝体剖面图如图1-3-4所示。【问题】 指出图1-3-4中A、B、C所代表的坝体分区名称及相应主要作用。 【参考答案】 A代表垫层区，主要作用是为混凝土面板提供平整、密实的基础。 B代表过渡区，主要作用是保护垫层，防止垫层在高水头作用下产生 破坏。 C代表主堆石区，主要作用是承受水荷载。【回顾】堆石坝坝体分区 是面板堆石坝的主要防渗结构，要求具有一定柔性 面板 ，以适应堆石体的变形。 主要作用是为面板提供平整、密实的基础，将面板 堆 承受的水压力均匀传递给主堆石体，并起辅助渗流 石 垫层区 控制作用。压实后内部渗透稳，并具有低压缩性、 坝 高抗剪强度及良好施工特性。最大粒径80-100mm。 坝 主要作用是保护垫层区在高水头作用下不产生破坏。 体 过渡区 压实后应具有低压缩性和高抗剪强度，并具有自由 分 区 排水性能，级配应连续，最大粒径不宜超过300mm。 主堆石区 承受水荷载的主要支撑体 下游堆石区 主要作用是保护主堆石体及下游边坡的稳定【案例十五】背景材料 面板堆石坝垫层料在压实过程中，承包人发现表层块石有失稳现象， 承包人随后采取相应施工方法来改善块石失稳。【问题】 根据背景资料，承包人采取哪些施工方法来改善块石失稳。 【参考答案】 可以采用斜坡碾压与砂浆固坡相结合的施工方法。【案例十六】背景材料 混凝土面板堆石坝施工完成的工作有：A为面板混凝土的浇筑；B为坝 基开挖；C为堆石坝填筑；D为垂直缝砂浆条铺设；E为止水设置。【问题】 指出背景资料中A、B、C、D、E工作适宜的施工顺序（用工作代码和 箭线表示）。 【参考答案】 B→C→D→E→A。【案例十七】背景材料 堆石坝施工前，施工单位编制了施工方案部分内容如下： （1）堆石坝主堆石区堆石料最大粒径控制在350mm以下，根据碾压试 验结果确定的有关碾压施工参数有：15 t振动平碾，行车速率控制在 3 km/h以内，碾压层厚0.8 m等。 （2）坝料压实质量检查釆用干密度和碾压参数控制，其中干密度检 测采用环刀法，坑深度为0.6 m。【问题】 背景资料中，堆石料碾压施工参数还有哪些?改正坝料压实质量检查 工作的错误之处。 【参考答案】 （1）碾压参数还有：加水量和碾压遍数。 （2）干密度检测采用灌水（砂）法，试坑深度为碾压层厚（或0.8 m）。【案例十八】背景材料 混凝土面板设计采用金属止水，施工单位将金属止水采取搭接方式直 接制作及安装。面板混凝土脱模后，立即采取洒水的方法养护，持续 养护28天。【问题】 指出背景资料中施工方面的不妥之处，并说明正确做法。 【参考答案】 （1）不妥之处：将金属止水采取搭接方式直接制作及安装，采取洒 水的方法养护，持续养护28天。 （2）正确做法：金属止水采取双面焊接搭接方式；采用草袋保温， 喷水保湿，并要求连续养护，直到蓄水为止，或至少90天。【回顾】接缝止水施工 铜止水带的连接宜采用对缝焊接或搭接焊接，焊缝处的抗拉 强度不应小于母材抗拉强度的70%。 接 铜止 缝 水带 金属止水带的焊缝应表面光滑、不渗水，无孔洞、裂隙、 止 的连 漏焊、欠焊、咬边伤等缺陷。 水 接 对缝焊接应用单面双道焊缝；搭接焊接宜双面焊接，搭接长 施 度应大于20mm。铜止水带宜用黄铜焊条焊接。 工 渗透 抽样用煤油等做渗透检验。 检验模块四【案例一】背景材料 闸墩混凝土采用钢模施工。承包人进行闸墩模板及支架设计时，考虑 的基本荷载有：模板及支架自重、新浇混凝土重量、钢筋重量以及振 捣混凝土时产生的荷载。监理单位发现承包人考虑的基本荷载有漏项 并及时进行了纠正。【问题】 指出承包人在闸墩模板及支架设计时，漏列了哪些基本荷载。 【参考答案】 （1）人员及浇筑设备、工具等荷载； （2）新浇混凝土的侧压力。 （3）新浇筑的混凝土的浮托力。 （4）混凝土拌合物入仓所产生的冲击荷载。【案例二】背景材料 某水利枢纽工程，建设内容包括面板堆石坝、泄洪闸、发电厂房等。 其中泄洪闸为3孔，每孔净宽12m，闸底板项面高程32.0m，闸墩顶高 程39.0m，闸墩以上布置排架、启闭机房、交通桥等。 悬臂板、梁（跨度） 其他梁、板、拱（跨度） ≤2m ＞2m ≤2m 2-8m ＞8m 75% 100% 50% 75% 100%【问题】 交通桥模板设计强度计算时，除模板和支架自重外还应考虑哪些基本 荷载？该部位模板安装时起拱值的控制标准是多少，拆除时对混凝土 强度有什么要求？ 【参考答案】 （1）还应考虑新浇筑混凝土自重，钢筋重量，工作人员及浇筑设备、 工具荷载等基本荷载。 （2）交通桥承重模板跨度大于4 m，模板安装时起拱值按跨度的0.3% 左右确定； （3）交通桥承重模板跨度大于8 m，在混凝土强度达到设计强度的 100%时才能拆除。【案例三】背景材料 根据合同要求，进场钢筋应具有出厂质量证明书或试验报告单，每捆 钢筋均应挂上标牌，标牌上应标明生产厂家等内容。【问题】 除厂标外，指出背景资料中钢筋标牌上应标注的其他内容。 【参考答案】 标牌上的内容还应包括：生产日期、牌号、产品批号、规格、尺寸。【回顾】钢筋检验 进入施工现场的钢筋，应具有出厂质量证明书或试验报告 资料核 单，每捆（盘）钢筋均应挂上标牌，标牌上应注有生产厂 查 家、生产日期、牌号、产品批号、规格、尺寸等标记。 外观质 查看锈蚀程度及有无裂缝、结疤、麻坑、气泡、砸碰伤痕 钢 量检查 等，并应测量钢筋的直径。 筋 应分批进行检验，检验时以60t为一批。（力学性能试验） 检 验 随机选取2根经外部质量检查和直径测量合格的钢筋，各截 力学性 取一个抗拉试件和一个冷弯试件进行检验，不得在同一根 能试验 钢筋上取两个或两个以上同用途的试件。 钢筋取样时，钢筋端部要先截去500mm再取试样。【案例四】背景材料 某水利枢纽工程，建设内容包括面板堆石坝、泄洪闸、发电厂房等。 其中泄洪闸为3孔，每孔净宽8m，闸底板项面高程32.0m，闸墩顶高程 39.0m，闸墩以上布置排架、启闭机房、交通桥等。施工过程中发生如下事件: 事件一:泄洪闸施工期间，施工单位在交通桥现浇混凝土梁板强度达 到设计强度的70%时，拆除了桥面板承重脚手架及模板，随即安排一 辆起重机在交通桥上进行启动设备吊装作业，桥面发生垮塌，造成起 重机、工程设备及1名操作人员直接从交通桥面坠落到闸底板，操作 人员当场死亡，直接经济损失1100万元。 事故等级 死亡人数/人 重伤人数/人 直接经济损失 特别重大 ≥30 ≥100 ≥1亿元 重大 10-30 50-100 0.5-1亿元 较大 3-10 10-50 0.1-0.5亿元 一般 <3 <10 <0.1亿元【问题】 根据《水工混凝土工程施工规范》(SDJ207—82)，说明桥面板拆模时 机是否正确，为什么? 【参考答案】 （1）桥面板拆模时机不正确。 （2）因为桥面板跨度8 m，桥面板混凝土强度应达到设计强度的75% 才能拆除脚手架及承重模板。【案例五】背景材料 投标人甲编制的投标文件中，河道护坡现浇混凝土配合比材料用量（ 部分）见表1-4-2。 表1-4-2 河道护坡现浇混凝土配合比材料用量（部分） 序 混凝土 A B C 预算材料量（kg/m ） ³ 号 强度等级 D E 石子 泵送剂 F 泵送砼 1 C20(40) 42.5 二 0.44 292 840 1215 1.46 128 2 C25(40) 42.5 二 0.41 337 825 1185 1.69 138 砂浆 水泥砂浆 3 42.5 0.7 262 1650 183 M10 水泥砂浆 4 42.5 0.7 224 1665 157 M7.5【问题】分别指出背景资料中表1-4-2中A、B、C、D、E、F所代表的 含义。 【参考答案】 A代表水泥强度等级；B代表级配； C代表水灰比；D代表水泥； E代表砂（黄砂、中粗砂）；F代表水。【案例六】背景材料 为保证混凝土的质量，施工组织设计方案对混凝土运输过程中质量控 制提出了具体要求，列出了混凝土因故停歇过久，混凝土拌合物可能 出现不合格料的情况。【问题】 分析本工程混凝土运输过程中可能出现不合格料的情况有哪几种？ 【参考答案】 (1)混凝土产生初凝。 (2)混凝土塑性降低较多，已无法振捣。 (3)混凝土被雨水淋湿严重或混凝土失水过多。 (4)混凝土中含有冻块或遭受冰冻，严重影响混凝土质量。【回顾】 混凝土浇筑仓出现下列情况之一时，应停止浇筑: (1)混凝土初凝且超过允许面积。 (2)混凝土平均浇筑温度超过允许值，并在1h内无法调整至允许温度 范围内。【回顾】 混凝土浇筑仓出现下列情况之一时，应予挖除: (1)拌合物出现不合格料的情形: ①错用配料单配料。 ②混凝土任意一种组成材料计量失控或漏配。 ③出机口混凝土拌合物不均匀或夹带生料，或温度、含气量和明落 度不符合要求。【回顾】 混凝土浇筑仓出现下列情况之一时，应予挖除: ( 2 )低等级混凝土混入高等级混凝土浇筑部位。 ( 3 )混凝土无法振捣密实或对结构物带来不利影响的级配错误的混 凝土料。 ( 4 )未及时平仓振捣且已初凝的混凝土料。 ( 5 )长时间不凝固的混凝土料。【案例七】背景材料 施工单位在面板混凝土施工前，提供了面板混凝土配合比，见表1-4- 1。 表1-4-1 面板混凝土配合比 编 水泥品 水胶 砂 每方混凝土材料用量kg/m ³ 号 种级 比 率 粉煤 水 水泥 砂 小石 中石 灰 1 P.MH － A B 122 249 760 620 620 56 42.5 1【问题】 计算混凝土施工配合比表1-4-1中的水胶比A值(保留小数点后两位)和 砂率B值(用%表示、保留小数点后两位)。 【参考答案】 （1）水胶比(A)＝水÷(水泥＋粉煤灰)＝122÷(249＋56)＝0.40； （2）砂率(B)＝砂÷(砂＋石子)＝760÷(760＋620＋620)×100%＝ 38.00%。【案例八】背景材料 某新建中型拦河闸工程，施工期由上、下游填筑的土石围堰挡水。闸 室底板与消力池底板之间设铜止水片，止水布置示意图如图1-4-1所 示。【问题】止水部位混凝土浇筑时，应注意哪些事项。 【参考答案】 (1)水平止水片应在浇筑层的中间，在止水片高程处不得设置施工缝； (2)浇筑混凝土时，不得冲撞止水片，当混凝土将要淹没止水片时， 应再次清除其表面污垢； (3)振捣器不得触及止水片； (4)嵌固止水片的模板应适当推迟拆模时间。【案例九】背景材料 岩基爆破后,施工单位在混凝土浇筑前对基础面进行处理。监理单位 在首仓混凝土浇筑前进行开仓检查。【问题】背景资料中，大坝首仓混凝土浇筑前除检查基础面处理外， 还要检查的内容有哪些? 【参考答案】 模板、钢筋、顶理件及止水的安装等。【案例十】背景材料 某水利水电枢纽由拦河坝、溢洪道、发电引水系统、电站厂房等组成。 拦河坝为混凝土重力坝，最大坝高152 m，坝顶全长905 m。 混凝土重力坝以横缝分隔为若干坝段。根据本工程规模和现场施工条 件，施工单位将每个坝段以纵缝分为若干浇筑块进行混凝土浇筑。每 个坝段采用竖缝分块形式浇筑混凝土。【问题】 背景资料中，混凝土重力坝坝段分段长度一般为多少米？每个坝段的 混凝土浇筑除采用竖缝分块以外，通常还可采用哪些分缝分块形式？ 【参考答案】 混凝土重力坝分段长度一般为15～24米。 每个坝段的混凝土浇筑除采用竖缝分块以外，通常还可采用通仓浇筑、 斜缝分块、错缝分块等分缝分块形式。【案例十一】背景材料 混凝土浇筑时，仓内出现粗骨料堆叠情况，施工人员采取水泥砂浆覆 盖的措施进行处理。【问题】 指出背景资料中施工措施对工程质量可能造成的不利影响，并说明正 确做法。 【参考答案】 (1)可能造成的不利影响：造成内部蜂窝麻面。 (2)混凝土浇筑时，仓内粗骨料堆叠时，应将粗骨料均匀地分布于砂 浆较多处，不得用水泥砂浆覆盖。【案例十二】背景材料 闸墩混凝土拆模后，施工单位对混凝土外观质量进行检查，发现闸墩 存在多条竖向裂缝。【问题】 背景资料中，施工单位除检查混凝土裂缝外，还需要检查那些常见的 混凝土外观质量问题？ 【参考答案】 施工单位除检查混凝土裂缝外，还需要检查混凝土蜂窝、麻面、错台 和模板走样等质量问题。【案例十三】背景材料 碾压混凝土坝施工中，采取了仓面保持湿润等养护措施。2024年9月 ，现场对已施工完成的碾压混凝土坝体钻孔取芯。【问题】 背景资料中，除仓面保持湿润外，在碾压混凝土养护方面还应注意哪 些问题？ 【参考答案】 碾压混凝土养护方面还应注意： (1)正在施工和刚碾压完毕的仓面，应防止外来水流入（或不能洒水 养护）； (2)混凝土终凝后，应立即进行保湿养护； (3)水平施工缝，洒水养护持续至上一层碾压混凝土开始铺筑； (4)永久外露面，宜养护28天以上。【案例十四】背景材料 碾压混凝土坝施工中，采取了仓面保持湿润等养护措施。2024年9月 ，现场对已施工完成的碾压混凝土坝体钻孔取芯，钻孔取芯检验项目 及评价内容如表1-4-3所示。 表1-4-3 钻孔取芯检验项目及评价内容 序号 检验项目 评价内容 1 芯样获得率 E 2 压水试验 F 芯样的物理力学性能 3 评价碾压混凝土均质性和力学性能 试验 芯样断面位置及形态 评价碾压混凝土层间结合是否符合 4 描述 设计要求 5 芯样外观描述 G【问题】 背景资料中表1-4-3中，E、F、G分别所代表的评价内容是什么？ 【参考答案】 E评价碾压混凝土的均质性； F评价碾压混凝土的抗渗性； G评价碾压混凝土的均质性和密实性。【案例十五】背景材料 施工单位根据《水工混凝土施工规范》（SL 667－2014），对大坝混 凝土采取了温控措施。首先对原材料和配合比进行优化，降低混凝土 水化热温升，其次在混凝土拌合、运输和浇筑等过程中采取多种措 施，降低混凝土的浇筑温度。【问题】 说明背景资料中“混凝土浇筑温度”这一规范术语的含义。指出在混 凝土拌合、运输过程中降低混凝土浇筑温度的具体措施。 【参考答案】 （1）混凝土浇筑温度，是指在混凝土平仓振捣后，覆盖上层混凝土 前，距混凝土表面下5-10cm处的混凝土温度。 （2）混凝土拌合、运输过程中降低混凝土浇筑温度的措施有： 拌和过程：在混凝土拌合时，加冷水、加冰和骨料预冷（骨料水冷、 骨料风冷） 运输过程：合理安排混凝土施工时间，减少运输途中和仓面温度回升。模块五【案例一】背景材料 某拦河闸工程，上游围堰背水侧发生管涌，施工单位在管涌出口处采 用反滤层压盖进行处理。反滤盖层材料包括：块石、大石子、小石子 、粗砂等，如图1-5-1所示。【问题】 分别指出图1-5-1中1、2、3所代表的材料名称。 【参考答案】 1代表大石子，2代表小石子，3代表粗砂。【案例二】背景材料 某堤防加固工程划分为一个单位工程，工程建设内容包括堤防培厚、 穿堤涵洞拆除重建等。堤防培厚采用在迎水侧、背水侧均加培的方式 ，如图1-5-2所示，根据设计文件，A区的土方填筑量为12万m ，B区的 ³ 土方填筑量为13万m 。 ³施工过程中发生如下事件：建设单位提供的料场共2个，1#料场位 于堤防迎水侧的河道滩地，2#料场地位于河道背水侧，两料场到堤防 运距大致相等，施工单位对料场进行了复核，料场土料情况如表1-5- 1，施工单位拟将1#料场用于A区，2#料场用于B区，监理单位认为不 妥。 土料颗粒组成（%） 可利用 渗透系数 料场名称 储量 砂粒 粉粒 黏粒 （cm/s） （万m ） ³ １#料场 28 60 12 4.2×10－4 22 ２#料场 15 60 25 3.4×10－6 22【问题】 背景资料中施工单位对两个土料场应如何进行安排？说明理由。 【参考答案】 （1）安排：1#料场用于B区，2#料场用于A区， （2）理由： 因为A区位于迎水侧，需要防渗，2#料场土料渗透系数小，便于防渗； B区位于背水侧，需要排水，1#料场土料渗透系数大，便于排水。【案例三】背景材料 排泥场围堰某部位堰基存在坑塘，施工单位进行了排水、清基、削坡 后，再分层填筑施工，如图1-1-4所示。围堰横断面分层填筑示意图【问题】 根据《堤防工程施工规范》SL 260—2014，指出并改正图1-4中坑塘 部位在清基、削坡、分层填筑方面的不妥之处。 【参考答案】 （1）堰基坑塘部位削坡至1∶4不妥，应削至缓于1∶5。 （2）堰基坑塘部位顺坡分层填筑不妥，应水平分层填筑。模块六【案例一】背景材料 某大（2）型水库枢纽工程由混凝土面板堆石坝、电站、溢流坝和节 制闸等建筑物组成。节制闸共2孔，采用平板直升钢闸门，闸门尺寸 为净宽15 m，净高12 m。 某水利施工单位承担工程土建施工及金属结构、机电设备安装任务。 闸门门槽采用留槽后浇二期混凝土的方法施工；闸门安装完毕后，施 工单位及时进行了检查、验收和质量评定工作。【问题】 结合背景材料说明门槽二期混凝土应采用具有什么性能特点的混凝土 ；指出门槽二期混凝土在入仓、振捣时的注意事项。 【参考答案】 （1）入仓:门槽二期混凝土应采用补偿收缩细石混凝土； （2）振捣: ①入仓注意事项：本工程门槽较高，不得直接从高处下料，应分段安 装模板和浇筑混凝土。 ②振捣注意事项：振捣时不得振动已安装好的金属构件，可在模板中 部开孔振捣。【案例二】背景材料 监理人向承包人发出的开工通知中载明的开工时间为第一年10月1日 。闸室施工内容包括基坑开挖、闸底板垫层混凝土、闸墩混凝土、闸 底板混凝土、闸门安装及调试，门槽二期混凝土、底及导轨等埋件安 装、闸上公路桥等项工作，承包人编制经监理人批准的闸室施工进度 计划图1-6-1（每月按30天计，不考虑工作之间的搭接）。【问题】 指出图1-6-1中A、B、C、D、E分别代表的工作名称；分别指出基坑开 挖和底槛及导轨等埋件安装两项工作的计划开始时间和完成时间。 【参考答案】 (1)A：闸底板垫层混凝土；B：闸底板混凝土；C：闸墩混凝土；D： 门槽二期混凝土；E：闸门安装及调试； (2)基坑开挖工作的计划开始时间为第一年10月1日，计划完成时间为 第一年10月30日；底槛及导轨等埋件安装的计划开始时间为第二年2 月16日，计划完成时间为第二年3月5日。【案例三】背景材料 某水闸共3孔，闸室每孔净宽8.0米，主要工程内容：①闸底板和闸 墩；②消力池；③消力池段翼墙；④斜坡段翼墙；⑤斜坡段护底；⑥ 翼墙后填土等。闸室底板与斜坡段底板混凝土分缝之间设金属止水 片。工程平面布置示意图如图1-1-6所示。①闸底板和闸墩 ③消力池段翼墙； ④斜坡段翼墙； ⑥翼墙后填土。 ②消力池； ⑤斜坡段护底；【问题】 请给出背景材料中主要工程内容的合理施工顺序（工程内容用序号表 示）。 【参考答案】 ①→③→④→⑥→②→⑤。【案例四】背景材料 某新建防洪工程由水闸、堤防等组成，水闸剖面示意图如图5-1所 示。【问题】 1、根据背景资料，指出图中1、2、3、4、5分别代表的部位名称。 【参考答案】 1-铺盖、2-消力池、5-下游翼墙、3-闸门、4-胸墙,模块七【案例一】背景材料 某天夜间施工时，一名工人不慎从16.0 m高的脚手架上坠地死亡。事 故发生后，项目法人立即组织联合调查组对事故进行调查，并根据水 利部《贯彻质量发展纲要要提升水利工程质量的实施意见》中的“四 不放过”原则进行处理。【问题】 简要说明什么是高处作业，指出背景资料中高处作业的级别和种类。 【参考答案】 （1）高处作业是指施工面距离地面2 m以上，有可能发生坠落事故的 作业。 （2）背景资料中的高处作业级别为3级，种类为特殊高处作业中的夜 间高处作业。【回顾】“四不放过”：事故原因未查清不放过、责任人员未处 理不放过、整改措施未落实不放过、有关人员未受到教育不放过。 一级高处作业：2-5m 二级高处作业：5-15m 高处作业级别 三级高处作业：15-30m 特级高处作业：30m以上 强风、异温、雪天、雨天、夜间、带 特殊高处作业（8种） 高处作 电、悬空、抢救 业种类 一般高处作业 指特殊高处作业以外的高处作业【案例二】背景材料 施工单位在进行溢洪道闸墩脚手架搭设过程中，一钢管扣件从5 m高 的空中落下，砸中一工人头部，造成安全帽破裂致工人重伤，经抢救 无效死亡。事故调查组认为安全帽存在质量问题，要求施工单位提供 安全帽出厂的证明材料。【问题】 指出安全帽出厂的证明材料包括哪些？ 【参考答案】 安全帽出厂的证明材料包括：厂家安全生产许可证、产品合格证和安 全鉴定合格证书。【回顾】常用安全防护用具应经常检查和定期试验，要求如下表。【案例三】背景材料 输水洞开挖采用爆破法施工，施工分甲、乙两组从输水洞两端相向进 行。当两个开挖工作面相距25 m，乙组爆破时，甲组在进行出渣作业 ；当两个开挖工作面相距10 m，甲组爆破时，导致乙组正在作业的3 名工人死亡。事故发生后，现场有关人员立即向本单位负责人进行了 电话报告。【问题】 指出背景资料中施工方法的不妥之处，并说明正确做法。 【参考答案】 （1）施工方法的不妥之处：当两个开挖工作面相距25 m，乙组爆破 时，甲组在进行出渣作业；两个开挖工作面在相距10 m时仍在同时施 工； （2）正确做法：当相向开挖的两个工作面相距小于30 m或5倍洞径距 离爆破时，双方人员均应撤离工作面；相距15 m时，应停止一方工作， 单向开挖贯通。【案例四】背景材料 桥头堡混凝土施工中，两名工人沿上、下脚手架的斜道向上搬运钢管 时，不小心触碰到脚手架斜道外侧不远处的380 V架空线路，造成1人 死亡、1人重伤。事故调查中发现脚手架外缘距该架空线路最小距离为 2.0 m。【问题】 指出背景资料中脚手架及斜道架设方案在施工用电方面的不妥之处。 【参考答案】 （1）脚手架外缘距该架空线路最小距离为2.0 m不符合规范要求，应 为4.0 m； （2）上 、下脚手架的斜道严禁搭设在有外电线路的一侧。【回顾】施工用电 1.在建工程（含脚手架）的外侧边缘与外电架空线路的边线之间最小 安全操作距离。 外电线路电 ＜1 1-10 35-110 154-220 330-500 压（KV） 最小安全操 4 6 8 10 15 作距离（m） 2.施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与 路面的垂直距离不小于下表的规定。 外电线路电压（KV） ＜1 1-10 35 最小垂直距离（m） 6 7 73.机械最高点与高压线间的最小垂直距离 线路电压（KV） ＜1 1-20 35-110 154 220 330 机械最高点与高压线 1.5 2 4 5 6 7 间的垂直距离（m） 4.现场临时变压器安装 施工用的10kV及以下变压器装于地面时，应有0.5m的高台，高台 的周围应装设栅栏，其高度不低于1.7m，栅栏与变压器外廓的距离不 得小于1m，杆上变压器安装的高度应不低于2.5m。变压器的引线应采 用绝缘导线。【案例五】背景材料 岸坡石方开挖采用钻孔爆破法施工，隧洞爆破采用电力起爆。方案要 求测量电雷管电阻应采用小流量的通用欧姆表；用于同一爆破网路的 康铜桥丝电雷管的电阻极差不超过0.5 Ω；起爆电源开关钥匙由每天 负责爆破作业的班组长轮流保管。【问题】 改正背景资料中关于爆破作业的不妥之处。 【参考答案】 用通用欧姆表量测不妥，应使用经过检查的专用爆破测试仪表或线路 电桥。 电阻极差不超过0.5 Ω不妥，应不超过0.25 Ω。 钥匙由班组长轮流保管不妥，应由专人保管。【回顾】 康铜桥丝雷管的电阻极差不得超 过0.25Ω， 镍铬桥丝雷管的电阻极差不得超过0.5Ω。 爆 雷雨天严禁采用电爆网路。 破 电力 直流电源： 作 起爆 一般爆破不小于2.5A；对于洞室爆破或大规模爆破不小于3A； 业 交流电源： 一般爆破不小于3A；对于洞室爆破或大规模爆破不小于4A。网路中全部导线应绝缘。 测量电阻只许使用经过检查的专用爆破测试仪表或线路电桥。 电力 严禁使用其他电气仪表进行量测。 爆 起爆 通电后若发生拒爆，进行检查的时间： 破 对于即发电雷管，至少在10min以后；对于延发电雷管，至 作 少在15min以后。 业 导爆索起爆，导爆索只准用快刀切割，不得用剪刀剪断。 其他 地下井挖，洞内空气含沼气或二氧化碳浓度超过1%时，禁止 要求 进行爆破作业。【案例六】背景材料 发电厂房施工过程中，生产性噪声声级卫生限值规定(如表所示)，对 水轮机蜗壳层混凝土作业仓面施工人员持续工作1-8小时谷区段的生 产性噪声声级卫生值进行了检测，实测值均在噪声声级限值内。 生产性噪声声级卫生限值 日接触噪声时间(h) 卫生限值(dB(A)) 8 85 B C 2 91 1 D【问题】 指出表1中B、C、D分别代表的数值。 【参考答案】 B:4，C:88，D:94模块八【案例一】背景材料 开工前，施工单位在现场设置了混凝土制冷系统等主要施工工程设施 。【问题】 结合本工程具体情况，背景资料中主要施工厂设施还应包括哪些？ 【参考答案】 混凝土生产系统、砂石料加工系统、风水电通信及照明、机械修配及 综合加工系统。【案例二】背景材料 施工现场设置了混凝土生产拌合系统，每小时生产能力为60m2，根据 施工组织设计，高峰月混凝土浇筑强度为19000m3，月有效生产时间按 500h计，不均匀系数按1.5考虑。本工程水闸底板(尺:20m×25m×2m) 为最大浇筑仓面，分5层浇筑，凝土初凝时间为4h，混凝土出机后到 浇筑入仓时间为1h。【问题】 按月高峰强度计算并按最大浇筑仓面入仓强度要求进行校核，混凝土 生产系统小时生产能力是否满足要求? 【参考答案】 Qh=KhQm/(MN)=1.5×19000/500=57m3/h Qh≥1.1SD/(t1-t2)=1.1×20×25×（2/5）/（4-1）=73.33m3/h 73.33m3/h>60m3/h不满足要求。【案例三】背景材料 某水闸底板混凝土采用平浇法施工，最大混凝土块浇筑面积800㎡， 浇筑层厚40 cm，混凝土初凝时间按3 h计，混凝土运输时间为40 min,运到工地吊运时间为20 min。【问题】 计算该工程拌合站小时生产能力最小为多少？ 【参考答案】 拌合站小时生产能力最小值 ＝1.1×800×0.4÷（3 h－40 min－20 min） ＝176（m /h）。 ³【案例四】背景材料 根据工程施工需要，施工单位在施工现场布置了生活区、钢筋加工厂 、混凝土拌合站、油库、木材加工厂、零配件仓库等生产生活设施， 如图1-8-1所示。（围堰级别？）【回顾】临时性水工建筑物级别 根据保护对象、失事后果、使用年限和临时性挡水建筑物规模分 为3、4、5级。 级 失事后 使用年限 临时性挡水建筑物规模 保护对象 别 果 （年） 高度（m） 库容（108m3） 有特殊要求 3 - >3 >50 >1.0 的1级 4 1、2级 - ≤3,≥1.5 ≤50,≥15 ≤1.0,≥0.1 5 3、4级 - <1.5 <15 <0.1【问题】 根据背景资料，指出图1-8-1中A、B、C、D、E对应的生产生活设施名 称。 【参考答案】 A是木材加工场、B是油库、C是混凝土拌合站、D是仓库、E是生活区。【案例五】背景材料 发包人与承包人依据相关规定签订某水闸工程施工合同。合同约定水 闸闸门由发包人提 供。施工过程中发生如下事件： 事件一：承包人编制并经监理人批准的水闸工程施工进度计划如表4 所示（每月30天计），每项混凝土工程按月均衡施工。【问题】 根据表分别计算5月-11月每个月的混凝土浇筑工程量。 【参考答案】 5月11700m3、6月19700m3、7月19700m3、8月19700m3、9月19700m3、10 月400m3、11月=400m3。【案例六】背景材料 根据《水利水电工程施工安全管理导则》(SL721－2015)，施工单位 在施工前，针对本工程提出了需编制专项施工方案的单项工程清单。 各专项施工方案以施工技术方案报审表形式报送，专项施工方案包括 工程概况等内容。对于需组织专家进行审查论证的专项施工方案，在 根据专家审查论证报告修改完善并履行相应审核签字手续后组织实施 。【问题】 根据专家审查论证报告修改完善后的专项施工方案，在实施前应履行 哪些审核签字手续? 【参考答案】 在实施前应经施工单位技术负责人、总监理工程师、项目法人单位负 责人审核签字后，方可组织实施。【回顾】危险性较大单项工程的规模标准 类型 达到一定规模 超过一定规模 基坑开挖、支护、降水 3-5m ≥5m 工程 模板工程及支撑体系搭 5-8m ≥8m 设高度 起重机械进行安装；起 起重量300kN及以上的 安装拆卸工程 重自身拆 起重设备安装 非常规单件起重量 10kN-100kN ≥100kN 落地式钢管脚手架工程 24m-50m ≥50m 拆除、爆破工程 拆除、爆破工程 爆破拆除工程 其他 围堰工程 地下暗挖工程【案例七】背景材料 上游围堰采用均质土围堰，施工单位组织编制了围堰工程专项施工方 案，专项施工方案内容包括工程概况等。【问题】 背景资料中，围堰专项施工方案除背景所述内容外，还应包括哪些内 容？ 【参考答案】 编制依据，施工计划，施工工艺技术，施工安全保证措施，劳动力计 划，设计计算书及相关图纸等。【案例八】背景材料 某施工单位承担新庄穿堤涵洞拆除重建工程施工，该涵洞建筑物级别 为2级，工程建设内容包括：拆除老涵洞、重建新涵洞等。老涵洞采 用凿除法拆除；基坑采用挖明沟和集水井方式进行排水。施工平面布 置示意图如图1-8-2所示。【问题】根据《水利水电工程施工安全管理导则》(SL721－2015)，结 合背景资料，本工程中需编制专项施工方案的单项工程有哪些?其中需 组织专家进行审查论证的有哪些?说明需组织专家审查论证的理由。 【参考答案】 （1）需编制专项施工方案的单项工程有基坑降水、土方开挖、临时 用电工程、围堰工程、拆除工程。 （2）需组织专家进行审查论证的有基坑降水、土方开挖。 （3）理由：因为堤防顶部高程为16 m，涵洞基底高程为6 m，开挖深 度为10 m，开挖超过了5 m，属于深基坑工程，达到了超过一定规模 的危险性较大的单项工程，所以需要专家论证。【回顾】达到一定规模危险性较大单项工程的规模标准【案例九】背景材料 承包人承担某水闸工程施工，编制的施工总进度计划中相关工作如下： ①场内建路，②水闸主体施工，③围堰填筑，④井点降水，⑤材料仓 库，⑥基坑开挖，⑦地基处理，⑧办公、生活用房等。【问题】根据《水利水电工程施工组织设计规范》（SL303－2004） 。指出背景资料的相关工作中属于工程准备期的工作（用编号表示） ；工程施工总工期中，除工程准备期外，还应包括哪些施工时段？ 【参考答案】 （1）属于工程准备期的工作有：①、③、⑤、⑧。 （2）工程施工总工期中还应包括：主体工程施工期、工程完建期。【案例十】背景材料 施工单位承担某水闸工程施工。施工项目部编制了施工组织设计文件， 并报总监理工程师审核确认。其中，施工进度计划如图1-8-3所示。 施工围堰作为总价承包项目，其设计和施工均由施工单位负责。施工过程中发生如下事件： 事件1：基坑初期排水过程中，发生围堰边坡坍塌事故，施工单位通 过调整排水流量，避免事故再次发生。处理坍塌边坡增加费用1万元， 增加工作时间10天。施工单位以围堰施工方案经总监批准为由向发包 方提出补偿10天工期和1万元费用的要求。 事件2：因闸门设计变更，导致闸门制作与运输工作拖延30天完成。 施工单位以设计变更是发包人责任为由提出补偿工期30天的要求。【问题】 1 指出图1-8-3进度计划的工期和关键线路（用节点编号表示）。 【参考答案】 1. (1)工期为：240天。 (2)关键线路是：①→②→③→⑤→⑥→⑦→⑧→⑨。【问题】 2 分别指出事件1、事件2中施工单位的索赔要求是否合理，简要说明 理由。综合事件1、事件2，指出本工程的实际工期。 【参考答案】 2. (1)事件1索赔要求不合理，因为围堰设计和施工均由施工单位负责， 总监审核施工方案不能解除承包人的责任。 (2)事件2索赔要求不合理，因为责任虽然在发包人，但事件3发生并 未对工期造成影响。 (3)综合事件1和事件2，本工程实际工期为250天。【案例十一】背景材料 某中型水库除险加固工程主要工程内容包括：加固放水洞洞身，新建 放水洞进口竖井、改建溢洪道出口翼墙，重建主坝上游砌石护坡，新 建防浪墙和重建坝顶道路等工作。合同工期8个月，2021年12月1日开 工，合同约定：(1)为保证安全度讯，除新建防浪墙和重建坝顶道路 外，其余工作应在2022年5月15日前完成； 承包人依据合同制定并经监理单位批准的施工网络进度计划如图1-8- 6（单位：天，每月按30天计）。2021年12月1日工程如期开工，施工中发生如下事件：因设计变更， 导致“改建溢洪道出口翼墙”于2022年3月15日才能开始，并因工程 量增加，该工作持续时间将延长10天。项目部据此分析对安全度汛和 工期的影响，重新编制了满足合同工期的施工进度计划。【问题】 1.指出本工程施工网络进度计划的完工日期和“重建主坝上游砌石护 坡”工作计划完成日期。 2.根据背景资料，分别分析设计变更对安全度汛目标和合同工期的影 响。 【参考答案】 （1）本工程的施工网络进度计划完工日期2022年7月27日。 “重建主坝上游砌石护坡”项目计划完成日期为2022年5月10日。 （2）设计变更后，对安全度汛目标无影响；影响合同工期1天。【案例十二】背景材料 某洪区项目新建堤防10.5km，工程量50.62万平方米，新建重建5座。 因发包人供应的混凝土质量问题，导致工程增加返工费用2万元。 事件一：因拆迁补偿工作影响堤防清基工作推迟30天开始。 事件二：因施工机械设备故障，导致延长30天天，费用增加3.5万元 。【问题】 1.指出关键路线及计算工期。 2.分别指出事件一、二的责任方及承包人应获得的工期及费用补偿。 【参考答案】 1. 关键线路：①→②→③→④→⑦→⑧→⑩ 计算工期：30+30+20+300+100=480天。 2.事件一的责任方是发包人，堤防清基是非关键工作，其原有总时差20天， 延误30天，超出总时差10天，可提出工期索赔10天。 事件二的责任方是承 包人，工期、费用索赔均不成立。【案例十三】背景材料 某水利枢纽工程由大坝、电站、泄洪洞（底孔）和溢流表孔等建筑物 组成。 合同约定： （1）2021年9月1日开工，2021年12月1日截流，工期24个月。 （3）由承包人编制，并经监理人批准的施工进度计划如图图1-8-6所 示（单位：月，每月按30天计）：本工程在施工过程中发生以下事件：由于发包人未按时提供施工场 地，造成了开工时间推迟，导致“初期围堰填筑”的延误，经测算“ 初期围堰填筑”要延至 2022 年1月30日才能完成。承包人据此向监 理人递交了索赔意向通知书，后经双方协商达成如下事项： （1）截流时间推迟到 2022年2月1日； （2）“围堰加高”须在 2022年5月30日（含5月30日）前完成； （3）完工日期不变，调整进度计划； （4）发包人依据工期—费用表（如表1-8-1所示），重新编制新的 施工进度计划，并提交了赶工措施和增加的费用，上报监理人并批准 。正常工作时间 最短工作时 缩短工作时间增加费用 工作名称 （月） 间（月） （含利润）（万元/月） 初期围堰填筑 3 3 围堰加高 5 3 50 截流及基坑排水 3 2 30 A 坝段开挖 2 2 A 坝段基础处理 5 5 A 坝段混凝土浇筑 10 9 40 B 坝段开挖 4 2 20 B 坝段基础处理 3 2 35 B 坝段混凝土浇筑 8 7 45【问题】 根据背景资料，按增加费用最少原则，应如何调整施工进度计划？计 算施工所增加的总费用。 【参考答案】 （1）围堰加高压缩1个月、截流及基坑排水压缩1个月、B 坝段基础 处理压缩1个月； （2）115 万元。【案例十四】背景材料 某河道治理工程包括切滩、混凝土护岸、河岸景观、河道清淤及污水 管道清淤等。发包人(项目法人)与承包人签订了施工合同。承包人将 工程划分为A、B两个区段施工，编制并经监理机构批准的河道治理工 程施工进度计划如图所示。 图2河道治理工程施工进度计划(单位：天)工程实施过程中发生如下事件: 事件:监理机构第295天末检查施工进度情况的结果:A、B段护岸混凝 土两项工作分别完成各自合同工程量的80%、56.25%；经比较分析认 为该两项工作实际进度延误将影响工期，要求承包人采取赶工措施， 保证工程按期完成。承包人在不改变施工进度计划中各项工作的逻辑 关系，且A、B段护岸混凝土两项工作剩余合同工程量按原施工进度计 划平均速度施工的条件下，编制了赶工时间及费用表见表2，据此修 订了施工进度计划。原持续时 单位时间赶 调整后持续 工作名称 最短持续时间 间 工费用 时间 A 段河道清淤 55 50 1.8 T1 A污水管道清淤 30 / / 30 A 段河岸景观 160 150 2.0 T2 B段河道淸淤 50 44 1.8 T3 B 段河岸景观 180 170 2.3 T4【问题】 分别指出A、B 段护岸混凝土两项工作实际进度比计划进度延误了多 少天？按费用增加最少原则，分别指出表2中T1、T2、T3、T4所对应 的天数。 【参考答案】 施工进展到295天末，A护岸混凝土计划工期应完工，实际完成了80%， 实际比计划进度延误15天。 B护岸混凝土计划应完工55天，实际完成了45天的工程量，实际比计 划拖延10天。 T1:50；T2:160；T3:44；T4:176。【案例十五】背景材料 某混凝土分部工程施工到第15天末，承包人对工程进度进行了检查， 并以实际进度前锋线记录在图1-8-8中。为确保该分部工程能够按计 划完成，承包人组织技术人员对相关工作的可压缩时间和对应增加的 成本进行分析。承包人据此制定了工期优化方案。【问题】 根据背景资料，说明第15天末的进度检查情况(按“×工作实际比计 划提前或滞后×天”表述)，并判断对计划工期的影响。 【参考答案】 A3工作实际比计划滞后3天，关键工作，延误计划工期3天； B2工作实际比计划滞后3天，非关键工作，不延误计划工期； C1工作实际比计划滞后0天，非关键工作，不延误计划工期。【案例十六】背景材料 “A坝段开挖”的最早开始日期为 2022年4月1日。结合现场及资源情 况，承包人对新的施工进度计划进行了局部调整，A坝段采用搭接施 工，其单代号搭接网络如图所示：【问题】 分别指出“A坝段基础处理”和“A坝段混凝土浇筑”的最早开始日期 。 【参考答案】 A坝段基础处理：2022年06月11日； A坝段混凝土浇筑：2022年10月11日。【案例十七】背景材料 某新建水闸工程，监理人向承包人发出的开工通知中载明的开工时间 为第一年10月1日。闸室施工内容包括基坑开挖、闸底板垫层混凝 土、闸墩混凝土、闸底板混凝土、闸门安装及调试，门槽二期混凝 土、底槛及导轨等埋件安装、闸上公路桥等项工作，承包人编制经监 理人批准的闸室施工进度计划图1-8-8（每月按30天计，不考虑工作 之间的搭接）。【问题】 1 指出图中A、B、C、D、E分别代表的工作名称；分别指出基坑开挖 和底槛及导轨等埋件安装两项工作的计划开始时间和完成时间。 【参考答案】 1 (1)A：闸底板垫层混凝土；B：闸底板混凝土；C：闸墩混凝土；D ：门槽二期混凝土；E：闸门安装及调试； (2)基坑开挖工作的计划开始时间为第一年10月1日，计划完成时间为 第一年10月30日；底槛及导轨等埋件安装的计划开始时间为第二年2 月16日，计划完成时间为第二年3月5日。经监理人确认的截至第一年12月底、第二年3月底累计完成合同工程 价款分别为475万元和1060万元。【问题】 2.分别写出背景资料中，截至第一年12月底，第二年3月底的施工进 度进展情况（用“实际比计划超前或拖后××万元”表述）。 【参考答案】 2 .截至第一年12月底，累计完成合同工程价款实际比计划拖后15万 元；第二年3月底累计完成合同工程价款实际比计划超前10万元。模块九【案例一】背景材料 富民渠首枢纽工程为大（1）型水利工程，枢纽工程土建及设备安装 标招标文件按《水利水电工程标准施工招标文件》（2009 年版）编 制，其中关于投标人资格要求的部分内容如下： （1）投标人须具备水利水电工程施工总承包一级及以上资质，年检 合格，并在有效期内； （2）投标人项目经理须由持有二级建造师执业资格证书，对安全生 产考核合格证书有效性不做要求； （3）投标人注册资本金应不低于投标报价的10%； （4）水利建设市场主体信用等别为诚信。【问题】 指出并改正已列出的对投标人资格要求的不妥之处。 【参考答案】 不妥之处： 持有二级建造师执业资格证书不妥；改正：持有一级建造师（水利水 电专业）注册证书； 对安全生产考核合格证书有效性不做要求；改正：“有效的安全生产 考核合格证书”；【案例二】背景材料 某堤防工程合同估算价2000万元，工期1年。招标人依据《水利水电 工程施工招标文件》（2009版）编制招标文件，部分内容如下： 1 投标人近5年至少应该具有2项合同价1800万元以内的类似工程业绩 2 某投标人按要求填报了“近5年完成的类似工程业绩情况表”提交 了相应业绩证明资料。【问题】 背景资料中提到的类似工程业绩，其业绩类似性包括哪几个方面？类 似工程的业绩证明资料有哪些？ 【参考答案】 （1）业绩类似性包括：功能、结构、造价、规模等方面。 （2）类似工程的业绩证明资料包括：中标通知书（或合同协议书）、 合同工程完工证书、工程竣工验收证书（或工程接收证书）复印件。【案例三】背景材料 富民渠首枢纽工程为大（1）型水利工程，枢纽工程土建及设备安装 标招标文件按《水利水电工程标准施工招标文件》（2009 年版）编 制，其中关于投标人资格要求信用等别为诚信。【问题】 指出符合投标人资格要求的水利建设市场主体信用级别有哪些？ 【参考答案】 符合投标人资格要求的水利建设市场主体信用级别有：AAA级，AA级， A级。【回顾】水利建设市场主体信用评价 水 信用等 AAA、AA、A，B和C三等五级 利 级分类 建 AAA级：90分≤X≤100分，信用很好； 设 AA级：80分≤X < 90分，信用良好； 市 具体 A级：70分≤X < 80分，信用较好； 场 标准 主 B级：60分≤X < 70分，信用一般； 体 C级：X < 60分，信用较差。 信 用 水利建设市场主体信用等级有效期为3年。 有效期 评 期满前应重新申请信用评价，原信用等级逾期作废。 价【案例四】背景材料 某泵站土建工程招标文件依据《水利水电工程标准施工招标文件》 (2009年版)编制。招标文件约定： 条款1：投标最高限价2800万元，投标最低限价2100万元； 条款2：投标人应按投标文件须知前附表规定的时间、金额、格式向 招标人提交投标保证金和低价风险保证金； 条款3：为了防止投标人哄抬报价，建议招标文件规定投标报价超过 标底5%的为无效标。 条款4：投标人有效报价要求：①应当在最高投标限价85%～100%之间 ，不在此区间的其投标视为无效标；②无效标的投标报价不纳入评标 基准价计算。【问题】 指出并改正招标文件不妥的地方。 【参考答案】 条款1中的投标最低限价不妥，改正：不得设定投标最低限价； 条款2中的低价风险保证金不妥，改正：招标文件不得在投标保证金 外再约定低价风险金； 条款3中超过标底5%的为无效标不妥：改正：标底不能作为无效标的 直接依据。 条款4中投标人有效投标报价应当在最高投标限价85%～100%之间不妥。 理由：招标文件不得设定最低投标限价。【案例五】背景材料 某中型水闸工程施工招标中，招标文件规定开标时间为2019年9月21 日上午9：00。 本次共有甲、乙、丙、丁4家投标人参加投标。投标过程中，甲要求 招标人提供初步设计文件中的施工围堰设计方案。为此，招标人发出 招标文件澄清通知如下：【问题】指出招标文件澄清通知中的不妥之处。 【参考答案】 （1）泄露甲、乙、丙、丁名称不妥； （2）泄露问题来源为甲不妥； （3）发送的时间不妥(或，应在提交投标文件截止日期至少15日前、 发出澄清通知)。【回顾】 澄清和修改招标文件（投标人：投标截止时间17天前 招标人：投标截止时间15天前） 招标文件异议 （投标截止时间10天前） 行政监督部门投诉 （未在规定时间提出异议的，不得再对招标 文件相关内容提出投诉） 诉讼 （注：合同争议处理方式：友好协商、争议 评审组评审、仲裁、诉讼）【案例六】背景材料 招标文件有关内容约定如下： (1)投标截止时间为2023年11月1日上午10：00； (2)“3.4投标保证金”条款规定如下： 3.4.4投标人的投标保证金将在招标人与中标人签订合同后5日内无息 退还； 某投标人对“3.4投标保证金”条款提出异议，招标人认为异议合理 ，在2023年10月25日向所有投标人发送了招标文件修改通知函，但投 标截止时间并未延长。【问题】 招标人未延长投标截止时间是否合理？说明理由。 【参考答案】 合理 。 修改投标保证金条款对投标文件编制未造成实质性影响 。【案例七】背景材料 某环湖大堤加固工程，工程内容包括堤身防护工程护脚、节制闸工程 、涵闸工程和绿化工程等。发包人依据《水利水电工程标准施工招标 文件》（2009年版）编制了施工招标文件。招投标及施工过程中发生 如下事件：事件一：投标人甲的投标文件所载施工工期前后不一致，评标委员会 书面要求投标人甲澄清。投标人甲按时提交了书面澄清答复，统一了 工期，评标委员会予以认可。评标公示显示，投标人甲未被评为中标 候选人。评标公示期间，投标人乙以前述澄清有关事项存在不合理为 由提出评标异议。招标人认为异议针对的是非中标候选人，不影响中 标候选人资格，异议不成立。在收到异议后第4日，招标人按上述意 见书面答复投标人乙。异议处理期间，招标人向中标人发放了中标通 知书。【问题】 评标委员会要求投标人甲对投标文件澄清是否合理，说明理由，指出 并改正评称异议处理过程中的不妥之处。 【参考答案】 （1）不合理；理由：工期属于实质性内容，不可以澄清修改。 （2）收到异议后第4日，招标人按上述意见书面答复投标人乙不妥， 异议处理期间，招标人向中标人发放了中标通知书不妥。 理由:招标人应在收到异议之日起3日内作出答复；答复前，应暂停招 投标活动。【案例八】背景材料 某投标人在阅读招标文件内容时，存在疑问并发现不妥之处，通过一 系列途径要求招标人修改完善招标文件，未获解决。为维护自身权益 ，依法提出诉讼。【问题】背景资料中，在提出诉讼之前，投标人可通过哪些途径维护 自身权益？ 【参考答案】 ① 发送招标文件澄清或修改函； ② 发送招标文件异议； ③ 向行政监督部门投诉。【案例九】背景材料 部分内容如下： ①2016年6月5日－9日（5个工作日），发售招标文件，投标人A、B、 C、D、E购买了招标文件。 ②2016年6月10日，仅组织投标人A、B、C踏勘现场。 ③2016年6月11日，电话通知删除招标文件中坝前护坡内容。 ④2016年6月22日，下午3：00在×××市新华宾馆五楼会议室召开标 前会，投标人必须参加。 ⑤2016年6月27日，上午9：00投标截止。上午10：00组织开标，投标 人A、B、C、D、E参加。【问题】指出土坝工程施工招标投标实际工作中不符合现行水利工程 招标投标有关规定之处，并提出正确做法。 【参考答案】 ②违反规定。招标人不得单独或者分别组织任何一个投标人进行现场 踏勘。 ③违反规定。招标人对招标文件的修改应当以书面形式。 ④违反规定，投标人可自主参加踏勘现场和投标预备会。 ⑤违反规定。投标截止时间与开标时间应相同。【案例十】背景材料 招标文件规定：投标最高限价490万元，超过限价的投标报价为无效 报价。 投标人A提交的投标报价调价函正本1份，副本3份，函明投标总报价 优惠5%，随同投标文件递交了投标保证金。 评标公示期结束后第二天，未中标的投标人A向该项目招标投标行政 监督部门投诉，以投标最高限价违反法律法规为由，要求重新招标。【问题】 依据背景资料，根据《中华人民共和国招标投标法实施条例》、《水 利水电工程标准施工招标文件》(2009年版)的相关规定，指出背景资 料中投标人A投标行为的不妥之处，并说明正确的做法。【参考答案】 1)副本数量不够，副本应为4份。 2)投标报价修改函采取总价优惠方式不妥投标人在投标截止时间前可 以调价函的方式修改投标函中的投标总报价，但应同时修改“工程量 清单”中的相应报价，并附修改后的单价分析表（含修改后的基础单 价计算表）。 3)投标人A投诉行为不妥，投标人A未在投标文件截止时间10天前，对 招标文件提出异议，应撤销投诉(或：投标人应在规定时间内对招标 文件提出异议，对答复不满意的再提出投诉)。【案例十一】背景材料 某大型引调水工程施工标投标最高限价3亿元，主要工程内容包括水 闸、渠道及管理设施等。招标文件按照《水利水电工程标准施工招标 文件》（2009年版）编制。建设管理过程中发生如下事件： 招标文件有关投标保证金的条款如下： 条款1：投标保证金可以银行保函方式提交，以现金或支票方式提交 的，必须从其基本帐户转出； 条款2：投标保证金应在开标前3天向招标人提交；条款3：联合体投标的，投标保证金必须由牵头人提交； 条款4：投标保证金有效期从递交投标文件开始，延续到投标有效期 满后30天止； 条款5：签订合同后5个工作日内，招标人向未中标的投标人退还投标 保证金和利息，中标人的投标保证金和利息在扣除招标代理费后退 还。【问题】 指出并改正背景资料中不合理的投标保证金条款。 【参考答案】 （1）条款2不妥。投标保证金应在开标前随投标文件向招标人提交； （2）条款4不妥。投标保证金有效期从递交投标文件开始，延续到投 标有效期满； （3）条款5不妥。签订合同后5个工作日内，招标人向未中标人和中 标人退还投标保证金和利息。【案例十二】背景材料 招标文件有关内容约定如下： (1)投标截止时间为2023年11月1日上午10：00； (2)“3.4投标保证金”条款规定如下： 3.4.1投标人应按投标文件须知前附表规定的时间、金额、格式向招 标人提交投标保证金和低价风险保证金； 3.4.2联合体投标时，投标人应以联合体牵头人名义提交投标保证金 3.4.3投标人未提交投标保证金的，招标人将不接收其投标文件，以 无效标处理；(3)“3.4投标保证金”条款规定如下： 3.4.4投标人的投标保证金将在招标人与中标人签订合同后5日内无息 退还； 3.4.5若投标人在投标有效期内修改和撤销投标文件，或中标人未在 规定时内提交履约保证金，或中标人不与招标人签订合同，其投标保 证金将不予退还。 某投标人对“3.4投标保证金”条款提出异议，招标人认为异议合理 ，在2023年10月25日向所有投标人发送了招标文件修改通知函，但投 标截止时间并未延长。【问题】 投标人可对“3.4投标保证金”的哪些条款提出异议？说明理由。指出投标 人提出异议的截止时间。 【参考答案】 （1）提出异议部分 条款3.4.1提出异议。理由：招标文件不得在投标保证金外再约定低价风险 金。 条款3.4.3提出异议。理由：投标人未提交投标保证金的，其投标文件应予 接收。 条款3.4.4提出异议。理由：投标保证金退还时还需退还利息。 （2）投标人提出异议应在投标截止时间10日前。【案例十三】背景材料 依据水利部现行定额及编制规定，某投标人编制了排架C25混凝土单 价分析表如下(表格省略)。 投标截止后，该投标人发现排架混凝土单价分析时未摊入模板费用， 以投标文件修改函向招标人提出修改该单价分析表，否则放弃本次投 标。【问题】 对投标人修改排架C25混凝土单价分析表的有关做法，招标人应如何 处理？ 【参考答案】 招标人予以拒绝；若放弃投标，则没收投标保证金。【案例十四】背景材料 C投标人提交全部投标文件后发现报价有重大失误，在投标截止时间 前，向招标人递交了书面文件，要求撤回投标文件，放弃本次投标。【问题】 背景资料中，招标人应如何处理C投标人撤回投标文件的要求? 【参考答案】 招标人同意C投标人撤回投标文件的要求。招标人已收取投标保证金 的，应当自收到投标人书面撒回通知之日起5日内退还。【案例十五】背景材料 招标文件约定，评标委员会在对实质性响应招标文件要求的投标进行 报价评估时，对投标报价中算术性错误按现行有关规定确定的原则进 行修正。【问题】 背景资料中，对投标报价中算术性错误进行修正的原则是什么？ 【参考答案】 对投标报价中算术性错误进行修正的原则是： (1)用数字表示的数额与用文字表示的数额不一致的，以文字数额为 准。 (2)单价与工程量的乘积与总价之间不一致的，以单价为准修正总价， 但单价有明显的小数点错位的，以总价为准，并修改单价。。【案例十六】背景材料 A单位在投标截止时间前提交了投标文件。评标过程中，A单位发现工 程量清单有算术性错误，遂以投标文件澄清方式提出修改，招标代理 机构认为不妥。【问题】 指出背景资料中，A单位做法有何不妥？说明理由。 【参考答案】 评标过程中，A单位主动提出修改投标文件不妥。投标文件的修改应 在评标委员会要求的前提下发出。【案例十七】背景材料 某大型水库枢纽工程初步设计已经批复，征地、移民等相关工作已经 落实，主体工程具备施工招标条件。发包人依据《水利水电工程标准 施工招标文件》(2009年版)编制了工程招标文件，施工招标完成后， 发包人与施工总承包单位签订了施工总承包合同。 工程实施过程中发生如下事件： 事件：工程施工过程中，水行政主管部门组织开展了工程施工转包、 违法分包、出借借用资质等违法行为专项监督检查，并依据《水利工 程施工转包违法分包等违法行为认定查处管理暂行办法》填写了违法 行为认定表，其中部分内容如表所示。序 违法行为 违法情形 号 认定 1 承包单位将工程分包给不具备安全生产许可证的单位 A 2 投标人法定代表人的授权代表人不是投标单位人员 B 承包单位不履行管理义务，只向实际施工单位收取管 3 C 理费 4 承包单位将主要建筑物的主体结构工程分包 D 承包单位派驻施工现场的主要管理人员中，部分人员 5 E 不是本单位人员 工程分包单位将其承包的工程中非劳务作业部分再次 6 违法分包 分包【问题】 1.根据水利工程施工招标投标相关管理规定，除背景资料所述条件外 ，主体工程施工招标还应具备哪些条件? 2. 指出表中A、B、C、D、E所认定的违法行为名称。 【参考答案】 1. 水利工程项目施工招标应具的条件还有：建设资金来源已落实， 年度投资计划已经安排；具有能满足招标要求的设计文件，已与设计 单位签订适应施工进度要求的图纸交付合同或协议；监理单位已确定。 2. A:违法分包 B:出借或借用资质 C:转包 D:违法分包 E:出借或借 用资质【回顾】具有下列情形之一的，认定为转包： ①承包单位将承包的全部建设工程转包给其他单位（包括母公司承接 工程后将所承接工程交由具有独立法人资格的子公司施工的情形）或 个人的； ②将承包的全部建设工程肢解后以分包名义转包给其他单位或个人的； ③承包单位将其承包的全部工程以内部承包合同形式交由分公司施工； ④采取联营合作形式承包，其中一方将全部工程交由另一方施工； ⑤全部工程由劳务作业分包单位实施，劳务作业分包单位计取报酬是 除上缴给承包单位管理费之外全部工程价款的;⑥签订合同后，承包单位未按合同约定设立现场管理机构；或未 按投标承诺派驻本单位主要管理人员或未对工程质量、进度、安全、 财务等进行实质性管理； ⑦承包单位不履行管理义务，只向实际施工单位收取管理费； ⑧法律法规规定的其他转包行为。具有下列情形之一的，认定为违法分包： ①将工程分包给不具备相应资质或安全生产许可证的单位或个人施工； ②施工承包合同中未有约定，又未经项目法人书面认可，将工程分包 给其他单位施工的； ③将主要建筑物的主体结构工程分包的； ④工程分包单位将其承包的工程中非劳务作业部分再次分包的。 ⑤劳务作业分包单位将其承包的劳务作业再分包的;或除计取劳务作 业费用外，还计取主要建筑材料款和大中型机械设备费用的。 ⑥承包单位未与分包单位签订分包合同，或分包合同不满足承包合同 中相关要求的。具有下列情形之一的，认定为出借或借用他人资质承揽工程： ①单位或个人借用其他单位的资质承揽工程的； ②投标人法定代表人授权代表人不是投标单位人员的； ③实际施工单位使用承包单位资质中标后，以承包单位分公司、项 目部等名义组织实施，但两公司无实质隶属关系的；【案例十八】背景材料 国有资金投资依法必须公开招标的某建设项目，采用工程量清单计价 方式进行施工招标，最高投标限价为3568万元,投标人E参加了投标， 其总报价为：3542万元。 评标过程中，评标委员会发现投标人E报价中混凝土梁的综合单价为 700元/m ，招标清单工程量为520 m ，合价为36400元（3.64万）。其 ³ ³ 他投标人的投标文件均符合要求。 （补充：700元/m ×520 m ＝ ³ ³ 364000(元)，即36.4万。）【问题】 针对投标人E的报价，评标委员会应分别如何处理？ 并说明理由。 【参考答案】 将E投标人按照无效标处理， E报价中混凝土梁的综合单价为700元/m ³ 合理，招标清单合价为36400元计算错误，应当以单价为准修改总价。 混凝土梁的总价为700×520＝364000(元)，364000－36400＝327600 ＝32.76(万元)，修正后E投标人报价为3542＋32.76＝3574.76(万元)， 超过了最高投标限价3568万元，按照无效标处理。【案例十九】背景材料 招标人××省水利工程建设管理局依据《水利水电工程标准施工招标 文件》（2009年版）编制了新阳泵站主体工程施工标招标文件，交易 场所为××省公共资源交易中心，投标截止时间为2015年7月19日。 在阅读招标文件后，投标人×××集团对招标文件提交了异议函。【问题】 ×××集团对招标文件提交的异议函有哪些不妥之处？说明理由。除 背景资料的异议类型外，在招投标过程中，投标人可提出的异议还有 哪些类型？分别应在什么时段提出？【参考答案】 （1）不妥之处： 异议对象不妥。理由：异议应向招标人提出。 异议内容不妥。理由：招标文件异议只针对损害投标人利益的不合理 条款提出，招标文件前后矛盾可通过招标文件澄清方式提出。 异议提出时间不妥。理由：招标文件异议应在投标截止时间前10天或 在2015年7月9日前提出。 （2）投标人可提出的异议有开标异议、评标异议。开标异议应当在开 标过程中提出，评标异议应在中标候选人公示期间提出。【案例二十】背景材料 某水闸除险加固工程内容包括土建施工、更换启闭机、闸门及机电设 备。施工标（不含设备采购）通过电子招投标交易平台交易，招标文 件依据《水利水电工程标准施工招标文件》(2009年版) 编制，工程 量清单采取《水利工程工程量清单计价规范》(GB50501－2007)模 式，最高投标限价1700万元。经过招标，施工单位甲中标并与发包人 签订了施工合同。招投标及合同履行过程中发生如下事件：代理公司编制的招标文件要求： (1)投标人应在电子招投标交易平台注册登记。为数据接口统一的需要， 投标人应购买并使用该平台配套的投标报价专用软件编制投标报价。 (2)投标报价不得高于最高投标限价。并不得低于最高投标限价的80%。 (3)投标人的子公司不得与投标人一同参加本项目投标。 (4)投标人可以现金或银行保函方式提交投标保证金。 (5)投标人获本工程所在省的省级工程奖项的，评标赋2分，否则不得 分。 某投标人认为上述规定存在不合理之处，在规定时间以书面形式向行政 监督部投诉。【问题】 指出背景资料中招标文件要求中的不合理之处，说明理由。投标人采 取投诉这种方式是否妥当?为什么? 【参考答案】 （1）条款(1)不妥，理由：不得要求潜在投标人购买指定的工具软件。 条款(2)不妥，理由：招标人不得规定最低投标限价。 条款(5)不妥，理由：属于以不合理条件限制，排斥潜在投标人或者 投标人。 （2）不合理，理由：未在规定时间提出异议的，不得再对招标文件 相关内容提出投诉。【案例二十一】背景材料 招标人收到评标报告后对评标结果进行公示，A单位对评标结果提出 异议。【问题】 背景资料中，A单位对评标结果有异议时，应在什么时间提出？招标 人收到异议后，应如何处理？ 【参考答案】 （1）对评标结果有异议，应在中标候选人公示期间提出； （2）招标人应在收到异议后3日内作出答复；作出答复前，应暂停招 投标活动。模块十【案例一】背景材料 由于承包人部分施工设备未按计划进场，不能如期开工，监理人通知 承包人提交进场延误的书面报告。开工后，承包人采取赶工措施，A 工作按期完成，由此增加费用2万元。 开工 开工 第二份 通知 日期 “通知” 7天 7天 7天 监理通 承包人收到开工通 承包人提交 知承包 知14天内未开工 延误报告 人开工【问题】 背景资料中，承包人在收到监理人通知后多少天内提交进场延误书面 报告，该书面报告应包括哪些主要内容？ 【参考答案】 （1）承包人在接到通知后7天内提交一份说明其进场延误的书面报告。 （2）书面报告应包括：不能及时进场的原因和补救措施。【案例二】背景材料 某水利工程地处北方集中供暖城市,主要施工内容包括分期导流及均 质土围堰工程、基坑开挖(部分为岩石开挖)、基坑排水、混凝土工程 。工程实施过程中发生如下事件:项目法人向施工单位提供了水文、 气象、地质资料,还提供了施工现场及施工可能影响的毗邻区域内的 地下管线资料。【问题】 背景资料中,项目法人向施工单位提供的地下管线资料可能有哪些? 【参考答案】 供水、排水、供电、供气、供热、通信、广播电视。【案例三】背景材料 某大（2）型泵站工程施工招标文件根据《水利水电工程标准施工招 标文件》(2009年版)编制。专用合同条款规定：钢筋由发包人供应， 投标人按到工地价3800元/吨计算预算价格，税前扣除；【问题】 除名称、价格和扣除方式外，专用合同条款中关于发包人供应钢筋还 需明确哪些内容？ 【参考答案】 规格，数量，交货方式，交货地点和计划交货日期等。【案例四】背景材料 承包人负责采购的钢筋运抵现场，承包人自行进行了资料核查和外观 检查后办理交货验收手续。承包人核查钢筋标牌注明的内容包括生产 日期、规格、尺寸等。【问题】 改正承包人做法的不妥之处;除背景所列内容外，钢筋标牌注明的内 容还有哪些? 【参考答案】 （1）承包人自行进行了资料核查和外观检査后办理交货验收手续不 妥。 改正：承包人应会同监理人共同检查后办理交货验收手续。 （2）钢筋标牌注明的内容还有：生产厂家、牌号、产品批号等标记。【案例五】背景材料 某堤防工程合同估算价2000万元，工期1年。招标人依据《水利水电 工程标准施工招标文件》（2009年版）编制招标文件，部分内容摘录 如下：合同双方义务条款中，部分内容包括：①组织单元工程质量评 定；②组织设计交底；③提出变更建议书；④负责提供施工供电变压 器高压端以上供电线路；⑤提交支付保函；⑥测设施工控制网；⑦保 持项目经理稳定性。【问题】 合同双方义务条款中，属于承包人的义务有哪些？ 【参考答案】 ①组织单元工程质量评定；③提出变更建议书；⑥测设施工控制网； ⑦保持项目经理稳定性。（多答、错答不给分）【案例六】背景材料 某水利工程施工项目，发包人依据《水利水电工程标准施工招标文件 》（2009年版），与施工单位签订了施工合同，投标函中的工期为 280天，协议书中的工期为240天。【问题】 该工程的合同工期应为多少天? 为什么? 【参考答案】 该工程的合同工期为240天。 理由：根据《水利水电工程标准施工招标文件》（2009年版），除合 同另有规定外，解释合同的优先顺序中，协议书优先于投标函。因此， 合同工期应以协议书中的工期为准。【案例七】背景材料 承包人编制并经监理人批准的进度计划为： 第1～4个月进行土方工程施工，第5个月开始浇筑混凝土，混凝土采用 拌合站拌合（拌合站安装、调试需1个月时间完成）。工程开工后，承 包人根据监理人批准的进度计划，立即组织进场了部分设备，其中包括 ：挖掘机2台，推土机2台，自卸汽车10辆，拌合站1套。监理单位按合 同发布了开工令。工程开工后，由于征地工作受阻未及时提供施工场地，使土方工程开工 滞后1个月，承包人提出了书面索赔意向书报送监理人。监理人签收了 意向书，并指示承包人调整 土方工程施工进度计划，混凝土浇筑施工 计划不变。承包人提出的设备索赔费用包括 2 台挖 掘机、2 台推土机 、10 辆自卸汽车和 1 套拌合站进场后 1 个月的闲置费用。【问题】 指出背景资料中承包人的索赔要求是否合理？索赔的费用组成是否合 理？并分别说明理由。 【参考答案】 （1）承包人的索赔要求合理。理由：提供施工场地是发包人的责任。 （2）索赔的费用组成不合理。理由：拌合站闲置按计划不在事件一 的影响之内。【案例八】背景材料 项目经理因患病经常短期离开施工现场就医。鉴于项目经理健康状况 ，承包人按合同规定履行相关程序后，更换了项目经理。【问题】根据背景资料，分别说明项目经理短期离开施工现场和承包人 更换项目经理应履行的程序。 【参考答案】 （1）项目经理短期离开施工现场应履行的程序：事先征得监理人同 意，并委派代表代行其职责。 （2）承包人更换项目经理应办理手续： ①事先应征得发包人同意；②在变更14天前通知(报告)发包人和监理 人。【案例九】背景材料 坝顶道路施工中，项目法人要求设计单位将坝顶水泥混凝土路面变更 为沥青混凝土路面。因原合同中无相同及类似工程，施工单位向监理 工程师提交了沥青混凝土路面报价单。总监理工程师设定后调低单价。 施工单位认为价格过低，经协商未果，为维护自身利益隧停止施工， 并书面通知监理工程师。【问题】背景资料中，施工单位停工的做法是否正确？施工单位可通 过哪些途径来维护自身权益？ 【参考答案】 （1）施工单位停工的做法不正确； （2）可以通过以下途径维护自身权益：提请争议评审组评审、仲裁、 诉讼。【案例十】背景材料 承包人完成施工控制网测量后，按监理人指示开展了抽样复测： (1)发现因发包人提供的某基准线不准确，造成与此相关的数据均超 过允许误差标准，为此监理人指示承包人对发包人提供的基准点、基 准线进行复核，并重新进行了施工控制网的测量，产生费用共计3万 元，增加工作时间5天；[补充：本工作是关键线路] (2)由于测量人员操作不当造成施工控制网数据异常，承包人进行了 测量修正，修正费用0.5万元，增加工作时间2天。针对上述两种情况 承包人提出了延长工期和补偿费用的索赔要求。【问题】 背景资料中，承包人应获得的索赔有哪些？简要说明理由。 【参考答案】 （1）承包人应获得的索赔有：延长工期5天，补偿费用3万元。 （2）理由： ①发包人提供的基准线不准确是发包人责任，应予补偿； ②测量人员操作不当是承包人责任，不予补偿。【案例十一】背景材料 施工过程中发生如下事件：承包人收到发包人提供的测量基准点等相 关资料后，开展了施工测量，并将施工控制网资料提交监理人审批。【问题】 背景资料中，除测量基准点外，发包人还应提供哪些基准资料?承包 人应在收到发包人提供的基准资料后多少天内向监理人提交施工控制 资料? 【参考答案】 除测量基准点外，发包人还应提供基准线和水准点及其相关资料。 承包人应在收到上述资料后的28天内，将施测的施工控制网资料提交 监理人审批。【回顾】施工控制网 发包人应在本合同协议书签订后的14天内，向承包人提供测量基 准点、基准线和水准点及其相关资料。 承包人应在收到上述资料后的28天内，将施测的施工控制网资料 提交监理人审批。监理人应在收到报批件后的14天内批复承包人。 签订合同 （起点） 14天 28天 14天 发包人向承包 承包人向监理提 监理批复承包人 人提供原始资 供施工控制网审 料 批【案例十二】背景材料 岸坡开挖过程中，遇到局部深层淤泥层，该情况在发包人提供的地质 资料中未能反映。承包人及时向发包人和监理人进行汇报，并采取措 施进行了处理。F工作实际持续时间为40天。承包人以不利物质条件 为缘由，提出延长工期和增加费用的要求。发包人认为该事件应按不 可抗力事件处理，同意延长工期，补偿部分费用。【问题】 根据《水利水电工程乙方责任义务》(2009年版)，对背景资料中事件性质的 界定，你认为是发包人正确，还是承包人正确？说明理由。 【参考答案】 1)承包人正确。 2)理由：不利物质条件的特征为不可预见，可以处理，本事件属于不利物质 条件；而不可抗力事件的特征为不可预见，不可避免，不能克服。【案例十三】背景材料 在导流设计前，施工单位在围堰工程位置进行了补充地质勘探，支付 勘探费2万元。施工单位按程序向监理单位提交了索赔意向书和索赔 申请报告。索赔金额为2.2万元（含勘探费2万元，管理费、利润各 0.1万元）。【问题】 背景资料中，施工单位可以获得索赔费用是多少？并说明理由。 【参考答案】 施工单位可以获得索赔的费用是零（或不可以获得）。 施工单位为其临时工程所需进行的补充地质勘探，其费用由施工单位 承担。【案例十四】背景材料 第四章合同条款及格式：仅对水泥部分进行价格调整，价格调整按公 式△P＝P （A＋B×F /F －1）计算（相关数据依据中标人投标函附录 0 t 0 价格指数和权重表，其中△P代表需调整的价格差额，P 指付款证书 0 中承包人应得到的已完成工程量的金额）。 经过评标某投标人中标，与发包人签订了施工合同，投标函附录价格 指数和权重如表1-10-1所示。表1-10-1 中标人投标函附录价格指数和权重表 权重 价格指数 可调因子 变值权 基本价格 现行价格 定值权重 重 指数 指数 水泥 90% 10% 100 103 工程实施中，三月份经监理审核的结算数据如下：已完成原合 同工程量清单金额300万元，扣回预付款 10万元，变更金额 6 万元（未按现行价格计价）。【问题】 分别说明工程质量保证金扣留、预付款扣回及变更费用在价格调整计 算时，是否应计入P ?计算3月份需调整的水泥价格差额△P。 0 【参考答案】 预付款扣回不计入；工程质量保证金扣留不计入；变更（未按现行价 格计价）计入。 需调整的价格差额△P＝306×（0.9＋0.1×1.03－ 1）＝0.92( 万 元）。【案例十五】背景材料 某小型排涝枢纽工程由排涝泵站、自排闸、堤防和穿堤涵洞等建筑物 组成。发包人依据《水利水电工程标准施工招标文件》(2009年版)编 制施工招标文件。 发包人与承包人签订的施工合同约定： (1)合同工期为195天，在一个非汛期完成； (2)“堤防填筑”子目经监理人确认的工程量超过合同工程量15%时, 超过部分的单价调整系数为0.95。 “堤防填筑”子目的合同单价为23.00元/m ，合同工程量为1.3万 ³ m 。按施工图纸计算工程量为1.543万m 。 ³ ³【问题】 计算该子目应结算的工程款。 【参考答案】 合同工程量为1.3万m ，确认的工程量超过了合同工程量的15%，超过 ³ 部分单价应予调低。 不调价部分工程量为：1.3×(1＋15%)＝1.495(万m ) ³ 调价部分工程量为：1.543－1.3×(1＋15%)＝0.048(万m )。 ³ 该子目应结算的工程款：23×1.495＋23×0.95×0.048＝35.4338(万 元)。【案例十六】背景材料 某水利工程以已标价工程量清单中土方工程所含子目为单元，对柴油 进行调差，调差子目完工后，若其施工期间工程所在造价信息（月 刊）载明的柴油价格平均值超过中标价中柴油价格的5%时，超出5%以 上部分予以调差。招标及合同管理过程中发生如下事件： 中标价中，土方开挖工程柴油消耗定额为0.14 kg/m ，柴油价格3元 ³ /Kg。土方开挖工程施工期4个月，合同工程量100000 m ，实际开挖工 ³ 程量110000 m ，按施工图纸计算的工程量为108000 m 。施工期间工 ³ ³ 程所在地造价信息（月刊）载明的4个月柴油价格分别为3.0元/kg、 3.2元/kg、3.5元/kg、3.1元/kg。【问题】 分析计算该子目承包人应得的调差金额（单位；元，保留小数点后两 位）。 【参考答案】 4个月柴油平均价格：（3.0元＋3.2元＋3.5＋3.1元）＝3.2(元/Kg)； 每kg材料价格调差额：3.2－3×1.05＝0.05(元/Kg) 每m 柴油调差价格：0.14 kg/m ×0.05元/Kg＝0.007(元/m )； ³ ³ ³ 承包人应得的调差金额：108000 m ×0.007元/m ＝756.00(元)。 ³ ³【案例十七】背景材料 招标文件合同部分关于总价子目的计量和支付方面内容如下： ①除价格调整因素外，总价子目的计量与支付以总价为基础，不得调 整； ②承包人应按照工程量清单要求对总价子目进行分解； ③总价子目的工程量是承包人用于结算的最终工程量； ④承包人实际完成的工程量仅作为工程目标管理和控制进度支付的依 据； ⑤承包人应按照批准的各总价子目支付周期对已完成的总价子目进行 计量。【问题】 根据背景资料，指出投标报价有关规定中的疑问和不妥之处。指出并 改正总价子目计量和支付内容中的的不妥之处。 【参考答案】 ① 除价格调整因素外，总价子目的计量与支付应以总价为基础不妥； 改正：总价子目的计量与支付应以总价为基础不因价格调整因素而改 变。 ② 总价子目的工程量是承包人用于结算的最终工程量不妥； 改正：除变更外，总价子目的工程量是承包人用于结算的最终工程量。【案例十八】背景材料 发包人与承包人签订的施工合同约定：(1)合同工期为195天，在一个 非汛期完成；(2)“堤防填筑”子目经监理人确认的工程量超过合同 工程量15%时,超过部分的单价调整系数为0.95。 “堤防填筑”子目的合同单价为23.00元/m ，合同工程量为1.3万 ³ m 。按施工图纸计算工程量为1.543万m 。承包人实际完成工程量为 ³ ³ 1.58万m 。 ³【问题】 背景资料中，“堤防填筑”子目应结算的工程量为多少?说明理由。 【参考答案】 (1)“堤防填筑”子目应结算的工程量为1.543万m 。 ³ 理由：堤防填筑按施工图纸计量，按《工程量清单》相应项目有效工 程量的每立方米工程单价支付。施工图纸计算工程量为1.543万m ，此 ³ 部分应作为经监理人确认的工程量，即为结算工程量。【案例十九】背景材料 编制投标报价文件时，通过工程量复核，把措施项目清单中围堰工程 量12000 m 修改为10000 m ，并编制了单价分析表如下。 ³ ³ 2021年11月，围堰施工完成，实际工程量为13000 m ，在当月工程进 ³ 度款支付申请书中，围堰工程结算费用计算为13000×7.38＝ 95940(元)。【问题】 背景资料中，围堰工程结算费用计算是否正确，说明理由；如不正确 ，给出正确结果。 【参考答案】 （1）不正确，因为措施项目是总价承包。 （2）围堰结算费用应为10000×7.38＝73800(元)。【案例二十】背景材料 某承包人依据《水利水电工程标准施工招标文件》（2009年版）与发 包人签订某引调水工程引水渠标段施工合同，合同约定： (1)合同工期465天，2015年10月1日开工； (2)签约合同价为5800万元； (3)履约保证金兼具工程质量保证金功能，施工进度付款中不再预留 质量保证金。(4)工程预付款为签约合同价的10%，开工前分两次支付，工程预付款 的扣回与还清按下列公式计算，R＝[A(C－F1×S)]÷[(F2－F1)×S， 其中F1＝20%，F2＝90%。 截至2016年10月份，承包人累计完成合同金额4820万元，2016年11月 份监理人审核批准的合同金额为442万元。【问题】 计算2016年11月份的工程预付款扣回金额、承包人实得金额（单位： 万元，保留2位小数）。 【参考答案】 第一步：工程预付款总额：5800×10%＝580.00(万元)； 第二步：套公式：计算R10＝522.86(万元)； 第三步：套公式：计算R11＝586(万元)； 第四步：586万>580万元。 2016年11月份工程预付款扣回金额：580－522.86＝57.14(万元)； 第五步：2016年11月份承包人实得金额：442－57.14＝384.86(万元)。【案例二十一】背景材料 某河道治理工程包括切滩、混凝土护岸、河岸景观、河道清淤及污水 管道清淤等。发包人(项目法人)与承包人签订了施工合同。合同约 定:签约合同价为2850万元，工程预付款为签约合同价的10%,采用的 工程预付款的扣回与还清公式是:R=A/(F -F )S(C-F S)其中F 取20%。 2 1 1 1 F 取80%，承包人按合同约定向发包人提交了履约保函。 2 截至第15个月底，合同累计完成金额2034万元。第 16个月经监理机 构确认的已实施合同工程的价款为258万元，变更金额为12万元，索 赔金额为5万元。承包人向监理机构提交了第16个月的进度付款申 请。【问题】 指出工程预付款扣回与还清公式中A、S所对应的数值及C的含义。分 别计算第16个月工程预付款扣回金额，发包人应支付给承包人的工程 进度款金额。【参考答案】 （1）A＝2850×10%＝285万元；S＝2850万元；C：合同累计完成金额。 （2）预付款R16＝41万元；支付＝258＋12＋5－41＝234万元。 计算过程如下： 至第15月底，累计工程预付款的扣回金额为： 至第16月底，累计工程预付款的扣回金额为： 因287万元＞285万元，本月应扣预付款：285－244=41万元。 应支付给承包人的工程进度款金额：258＋12＋5－41＝234万。【案例二十二】背景材料 承包人在人2016年12月份完成工程量清单中的项目包括：“泄洪隧洞 加固”200万元，“下游护坡拆除重建”83万元。随后承包人向监理 人提交了12月份进度款申请单，申请单内容包括根据合同应增加和扣 减的其他金额等其他内容。【问题】 背景资料中，承包人向监理人提交的进度款申请单还应包括哪些内容 ? 【参考答案】 截至本次付款周期末已实施工程的价款、变更金额、索赔金额、应支 付的预付款和扣减的返还预付款。【案例二十三】背景材料 水闸工程合同工程完工验收后，承包人向监理人提交了完工付款申请 单，并提供相关证明材料。【问题】 背景资料中，承包人向监理人提交的完工付款申请单的主要内容有哪 些? 【参考答案】 完工付款申请单的主要内容：完工结算合同总价、发包人已支付承包 人的工程价款、应支付的完工付款金额。类别 提交时间 内容 核查支付时间 截至本次付款周期末已实施工 进度 监理人收到申请单后的14天内完成 程的价款；应增加和扣减的变 付款 每个付款 核查，出具经发包人签认的进度付 更、索赔和其他金额；应扣减 申请 周期末 款证书；发包人应在监理人收到进 的质量保证金；应支付的预付 单 度付款申请单后的28天内付款 款和扣减的返还预付款。 监理人收到申请单后的14天内完成 完工 应在合同 完工结算合同总价、发包人已 核查；发包人14天内审核，出具经 付款 工程完工 支付承包人的工程价款、应支 发包人签认的完工付款证书；发包 申请 证书颁发 付的完工付款金额。 人应在监理人出具付款证书后的14 单 后28天内 天内付款 监理人收到申请单后的14天内完成 最终 工程质量 核查；发包人14天内审核，出具经 结清 保修责任 发包人签认的付款证书；发包人应 申请 终止证书 在监理人出具付款证书后的14天内 单 签发后 付款【案例二十四】背景材料 施工过程中，设计单位将堤防护脚方案调整为抛石方案。监理人将该 方案调整按变更处理。变更过程中，承包人和监理人往来文件涉及变 更指示、变更意向书、变更实施方案、变更估价书等。【问题】 分别指出背景资料中所列往来文件中，哪些属于承包人，哪些监理人 。 【参考答案】 监理人发出文件名称：变更指示、变更意向书。承包人发出文件名称： 变更实施方案、变更估价书。【案例二十五】背景材料 发包人与承包人依据《水利水电工程标准施工招标文件》(2009年版) 签订了河道整治工程施工合同。合同约定：(1)签约合同价为860万 元，合同工期为11个月，2023年12月1日开工；(2)质量保证金为签约 合同价的3%；(3)缺陷责任期为一年；(4)逾期完工违约金为签约合同 价的3.5‰/天。 2024年11月20日签发的合同工程完工证书中注明合同工程完工验收时 间（实际完工日期）为2024年11月8日。【问题】 针对背景资料，计算逾期完工违约金（单位：万元，保留小数点后两 位）。 【参考答案】 合同完工日期为2024年10月31日，实际完工日期为2024年11月8日， 逾期完工8天。 逾期完工违约金额：860×3.5‰×8＝24.08(万元)。【案例二十六】背景材料 承包人接受完工付款证书后，发现还有15万元工程款未结算，向发包 人提出支付申请。工程质量保修期间，按发包人要求，承包人完成了 新增环境美化工程，工程费用为8万元。【问题】 背景资料中，发包人应支付的金额多少?说明理由。 【参考答案】 背景资料中，发包人应支付的金额为：8万元。 理由：承包人接受了完工付款证书后，应被认为已无权再提出在合同 工程完工证书颁发前所发生的任何索赔，因此15万元不予支付。 承包人按发包人要求，完成新增环境美化工程，本项工作不属于工程 质量保修期范围，因此8万元予以支付。【回顾】【回顾】承包人提出索赔的期限 （1）承包人接受完工付款证书后，应被认为已无权再提出在合同工 程完工证书颁发前所发生的任何索赔。 （2）承包人提交的最终结清申请单中，只限于提出合同工程完工证 书颁发后发生的索赔。提出索赔的期限自接受最终结清证书时终止。 完工付 最终结清 最终结 款证书 申请单 清证书【案例二十七】背景材料 经过评标，×××集团中标。根据招标文件，施工围堰工程为总价承 包项目，招标文件提供了初步设计施工导流方案，供投标人参考。 ×××集团采用了招标文件提供的施工导流方案。实施过程中，围堰 在设计使用条件下发生坍塌事故，造成30万元直接经济损失。××× 集团以施工导流方案由招标文件提供为由，在事件发生后依合同规定 程序陆续提交相关索赔函件，向发包人提出索赔。【问题】 依据背景材料，×××集团提出的索赔能否成立？说明理由。指出围 堰坍塌事故发生后×××集团提交的相关索赔函件名称。 【参考答案】 （1）不成立。因为围堰工程是总价承包项目，招标文件提供的施工 导流方案仅供参考，围堰发生事故非发包人责任。 （2）事件发生后，×××集团提交的相关索赔函件包括索赔意向通 知书、索赔通知书。【案例二十八】背景材料 承包人通知监理单位对防浪墙地基进行检查，监理人员在约定的时间 未到达现场。由于工期紧，承包人对防浪墙地基进行了覆盖。事后承 包人按监理单位要求对防浪墙地基进行重新检查，承包人提出增加检 查费用2万元的要求。【问题】 1 按照《水利水电工程标准施工招标文件》(2009年版)，背景资料中 承包人通知监理单位对防浪墙地基进行检查的前提是什么？承包人的 通知应附哪些资料？ 2 背景资料中，承包人提出增加检查费用的要求是否合理？简要说明 理由。【参考答案】 1 承包人通知监理单位对防浪墙地基进行检查的前提是：经自检确认 防浪墙地基具备覆盖条件。承包人的通知应附资料为自检记录和必要 的检查资料。 2(1)若重新检验工程质量符合合同要求，发包人承担相关费用，增加 检查费用要求合理。 (2)若重新检验工程质量不符合合同要求，承包人承担相关费用，增 加检查费用要求不合理。【案例二十九】背景材料 招标文件完善后进行发售，在规定时间内，投标人递交了投标文件。 其中，投标人甲在投标文件中提出将弃渣场清理项目进行分包，并承 诺严格管理分包单位，不允许分包单位再次分包，且分包单位项目管 理机构人员均由本单位人员担任。【问题】 分包单位项目管理机构设置中，哪些人员必须是分包单位本单位人员 ？本单位人员必须满足的条件有哪些？ 【参考答案】 （1）项目负责人、技术负责人、财务负责人、质量管理人员、安全 管理人员必须是分包单位本单位人员。 （2）本单位人员必须满足以下条件：聘用合同必须是由分包单位与 之签订；与分包单位有合法的工资关系；分包单位为其办理社会保险。【案例三十】背景材料 承包人将绿化工程以劳务分包形式分包给某劳务作业队伍。劳务分包 合同约定的劳务费用包含人工、材料、机械等所有费用。发包人认定 该行为为转包，责令承包人立即整改。【问题】 指出并改正发包人对承包人行为认定中的不妥之处。 【参考答案】 发包人认定该行为为转包不妥;理由:属于违法分包。【案例三十一】背景材料 投标人D中标并与发包人签订施工总承包合同。根据合同约定，总承 包人D把土方工程分包给具有相应资质的分包人E，并与之签订分包合 同，且口头通知发包人。分包人E按照规定设立项目管理机构，其 中，项目负责人、质量管理人员等均为本单位人员。 监理工程师检查时发现局部土方填筑压实度不满足设计要求，立即向 分包人E下达了书面整改通知。分包人E整改后向监理机构提交了回复 单。【问题】 指出并改正背景资料中不妥之处。 【参考答案】 （1）不妥之处：分包口头通知发包人。改正：工程分包应在施工承 包合同中约定，或经项目法人书面认可。 （2）监理工程师向分包人E下达了书面整改通知不妥，应向总承包人 D下达整改通知。 （3）分包人E整改后向监理机构提交了回复单不妥，应由总承包人D 向监理机构提交回复单。【案例三十二】背景材料 劳务作业分包应遵守如下条款： ①主要建筑物的主体结构施工不允许有劳务作业分包； ②劳务作业分包单位必须持有安全生产许可证； ③劳务人员必须实行实名制； ④劳务作业单位必须设立劳务人员支付专用账户，可委托施工总承包 单位直接支付劳务人员工资； ⑤经发包人同意，总承包单位可以将包含劳务、材料、机械的简单土 方工程委托劳务作业单位施工； ⑥经总承包单位同意，劳务作业单位可以将劳务作业再分包。【问题】 指出劳务作业分包条款中不妥的条款。 【参考答案】 不妥之处： ①主要建筑物的主体结构施工不允许有劳务作业分包； ②劳务作业分包单位必须持有安全生产许可证； ⑤经发包人同意，总承包单位可以将包含劳务、材料、机械的简单土 方工程委托劳务作业单位； ⑥经总承包单位同意，劳务作业单位可以将劳务作业再分包。【案例三十三】背景材料 由于石材短缺，为满足工期的需要，监理人指示承包人将护坡型式由 砌石变更为混凝土砌块，受混凝土砌块生产安装工艺限制，承包人无 力完成，发包人向承包人推荐了专业化生产安装企业A作为分包人。【问题】 发包人向承包人推荐了专业化生产安装企业A作为分包人，对此，承 包人可以如何处理？对承包人的相应要求有哪些？ 【参考答案】 （1）承包人可以同意。承包人必须与分包人A签订分包合同，并对分 包人A的行为负全部责任。 （2）承包人有权拒绝。可以自行选择分包人，承包人自行选择分包 人必须经发包人书面认可。【案例三十四】背景材料 本工程闸门、启闭机制造与安装为一个合同标，2021年9月1日通过了 该合同工程完工验收，9月16日颁布合同工程完工证书；项目法人按 计划退还了质量保证金。【问题】 根据《水利水电工程标准施工招标文件》（2009年版），请指出背景 资料中项目法人退还质量保证金的时间。 【参考答案】 质量保证金应在2022年8月30日之后30个工作日内退还。【回顾】 投标保证金一般不超过合同估算价的2% ，但最高不得超过80万 投标保证金 元；招标人与中标人签订合同后5日内，向未中标投标人和中标 人退还保证金及相应利息 金额不超过签约合同价的10％；发包人应在合同工程完工证书 履约担保 颁发后28天内将履约担保退还给承包人 预留比例上限不得高于工程价款结算总额的3%。在工程质量保 质量保证金 修期满时，发包人将在30个工作日内核实后将质量保证金支付 给承包人 农民工工资 施工总承包单位应当按照有关规定开设农民工工资专用账户 保证金【回顾】保修 缺陷责 缺陷责任期（工程质量保修期）从工程通过合同工程完工 任期 验收后开始计算。 合同工程完工验收或投入使用验收后，发包人与承包人应 质量保 办理工程交接手续，承包人应向发包人递交工程质量保修 修书 保 书。 修 质量保 工程质量保修期满后30个工作日内，发包人应向承包人颁 证金退 发工程质量保修责任终止证书，并退还剩余的质量保证金。 还 保修期 水利水电工程质量保修期通常为一年，河湖疏浚工程无工 限 程质量保修期。【案例三十五】背景材料 本工程开工后，监理就可能发生变更约定情形向承包人发出变更意向 书，承包人提交包括拟实施变更工作的计划、措施和完工时间等内容 的实施方案。【问题】 根据背景资料，请回答监理发出的变更意向书包含哪些内容？ 【参考答案】 变更意向书内容：变更的具体内容和发包人对变更的时间要求，并附 必要的图纸和相关资料。【案例三十六】背景材料 某水闸除险加固工程施工标完工结算汇总表如表1-10-2所示： 项目名称：某水闸除险加固工程施工标 合同编号XXX－SG－01 工程项目 合同金额 承包人申报 监理审核 序号 备注 或费用 （元） 金额（元） 金额（元） 一 A 13100000 12850000 12830000 1.C为新增管 1 建筑工程 7200000 7100000 7080000 理用房所需 2 机电设备安装 2100000 2050000 2050000 费用； 3 B 3800000 3700000 3700000 2.措施项目 二 措施项目 2162000 2157000 2156600 中包含D，D 三 C 1000000 1000000 取建筑安装 四 索赔费用 0 0 工程费的 2.5%，专款 五 合计 15262000 16007000 15986600 专用。【问题】 指出背景资料表1-10-2中A、B、C、D分别代表的工程项目或费用名称 。 【参考答案】 A：分类分项工程；B：金属结构设备安装；C：变更项目； D：安全 生产费用。【案例三十七】背景材料 某泵站工程施工招标文件按照《水利水电工程标准施工招标文件》 (2009年版)和《水利工程工程量清单计价规范》(《GB505012007》) 编制。专用合同条款约定：泵站工程的管理用房列为暂估价项目,金 额为1200万元。增值税税率为9%。【问题】 根据背景材料，管理用房暂估价项目如属于必须招标项目，其招标工 作的组织方式有哪些? 【参考答案】 (1)若承包人不具备承担暂估价项目的能力或具备承担暂估价项目的 能力但明确不参与投标的，由发包人和承包人组织招标； (2)若承包人具备承担暂估价项目的能力且明确参与投标的，由发包 人组织招标。【案例三十八】背景材料 某大（2）型泵站工程施工招标文件根据《水利水电工程标准施工招 标文件》(2009年版)编制。专用合同条款规定：钢筋由发包人供应， 投标人按到工地价3800元/吨计算预算价格，税前扣除；管理所房屋 列为暂估价项目，金额600万元。【问题】 将“管理所房屋”列为暂估价项目需符合哪些条件？ 【参考答案】 在工程投标阶段已经确定的、但又无法准确确定价格的材料、工程设 备或工程项目。【案例三十九】背景材料 招标阶段，初设批复的管理设施无法确定准确价格，发包人以暂列金 额600万元方式在工程量清单中明标列出，并说明若总承包单位未中 标，该部分适用分包管理。合同实施期间，发包人对管理设施公开招 标，总承包单位参与投标，但未中标。随后发包人与中标人就管理设 施签订合同。【问题】 指出背景资料中发包人做法的不妥之处，并说明理由。 【参考答案】 （1）不妥之处一：将管理设施列为暂列金额项目。理由：管理设施 已经初设批复，属于确定实施项目，只是价格无法确定，应当列为暂 估价项目。 （2）不妥之处二：发包人与管理设施中标人签订合同。 理由：总承包人没有中标管理设施时，暂估价项目应当由总承包人与 管理设施中标人签订合同。模块十一【案例一】背景材料 该工程于2022年10月1日开工，2023年12月底完工。工程施工过程中 发生以下事件：工程具备开工条件后，项目法人向主管部门提交本工 程开工申请报告。【问题】 根据《水利部关于废止和修改部分规章的决定》（水利部令2014年第 46号），指出背景资料中不妥之处；说明主体工程开工的报告程序和 时间要求。 【参考答案】 （1）项目法人提交开工申请报告不妥。 （2）水利工程具备开工条件后，主体工程方可开工建设，项目法人 应自工程开工之日起15个工作日内，将开工情况的书面报告报项目主 管部门和上一级主管单位备案。【案例二】背景材料 单位工程完工后，施工单位向项目法人申请进行单位工程验收，项目 法人拟委托监理单位主持单位工程验收工作，监理单位提出，单位工 程质量评定工作应在单位工程验收后，将依据单位工程验收的结论进 行评定。【问题】 指出并改正背景资料中的不妥之处。 【参考答案】 （1）项目法人拟委托监理单位主持单位工程验收工作不妥，单位工 程验收应由项目法人主持； （2）单位工程质量评定工作应在单位工程验收后，将依据单位工程 验收的结论进行评定不妥，单位工程验收应在单位工程施工质量检验 与评定的基础上进行，即先进行单位工程质量评定工作。【案例三】背景材料 合同工程完成后，承包人对照合同工程完工验收应具备的条件进行自 检。自检内容包括合同范围内的工程项目已按合同约定完成、工程质 量缺陷已按要求进行处理观测仪器和设备已测得初始值及施工期各项 观测值等，确定已具备完工验收条件，承包人向发包人提交完工验收 申请报告。【问题】 除背景所列内容外，完工验收条件还应包括哪些内容？ 【参考答案】 合同工程完工验收应具备以下条件:工程已按规定进行了有关验收。 工程完工结算已完成。施工现场已经进行清理。需移交项目法人的档 案资料已按要求整理完毕。合同约定的其他条件。【回顾】合同工程完工验收的基本要求 合 主持 项目法人主持 同 验收工作组应由项目法人以及与合同工程有关的勘测、 验收工作 工 设计、监理、施工、主要设备制造（供应）商等单位的 组组成 程 代表组成。 完 合同工程具备验收条件时，施工单位应向项目法人提出 工 验收申请 验收申请报告。项目法人应在收到验收申请报告之日起 验 20个工作日内决定是否同意进行验收。 收【案例四】背景材料 溢洪道单位工程完工后，项目法人主持单位工程验收，并成立了由项 目法人、设计、施工、监理等单位组成的验收工作组。经评定，该单 位工程施工质量等级为合格，其中工程外观质量得分率为75%。【问题】 溢洪道单位工程验收工作组中，除背景资料所列单位外，还应包括哪 些单位的代表？单位工程验收时，有哪些单位可以列席验收会议？ 【参考答案】 （1）还应包括单位工程验收工作组还应包括勘测、主要设备制造商 和运行管理单位的代表。 （2）可以列席验收会议：质量和安全监督机构应派员列席验收会议， 法人验收监督管理机关可视情况决定是否列席验收会议。【回顾】单位工程验收的基本要求 主持 项目法人主持 验收工作组应由项目法人、勘测、设计、监理、施工、 单 验收工作 主要设备制造（供应）商、运行管理等单位的代表组成 组组成 位 。必要时，可邀请上述单位以外的专家参加 工 单位工程验收工作组成员应具有中级及其以上技术职称 程 成员要求 或相应执业资格，每个单位代表人数不宜超过3名。 验 单位工程完工并具备验收条件时，施工单位应向项目法 收 验收申请 人提出验收申请报告。项目法人应在收到验收申请报告 之日起10个工作日内决定是否同意进行验收。项目法人组织单位工程验收时，应提前10个工作日通知质量 和安全监督机构。 单 主要建筑物单位工程验收应通知法人验收监督管理机关。法 位 人验收监督管理机关可视情况决定是否列席验收会议，质量 工 其他 和安全监督机构应派员列席验收会议。 程 要求 需要提前投入使用的单位工程应进行单位工程投入使用验收 验 。单位工程投入使用验收应由项目法人主持，根据工程具体 收 情况，经竣工验收主持单位同意，单位工程投入使用验收也 可由竣工验收主持单位或其委托的单位主持。【案例五】背景材料 分部工程完成后，施工单位向项目法人提交了分部工程验收申请报告 ，项目法人根据工程完成情况同意进行验收。【问题】该分部工程验收应具备的条件有哪些？ 【参考答案】 分部工程验收应具备以下条件： 所有单元工程已完成； 已完单元工程施工质量经评定全部合格， 有关质量缺陷已处理完毕或有监理机构批准的处理意见； 合同约定的其他条件。【 回 顾】水利工程分部工程验收的要求 主持 项目法人（或委托监理单位）主持 分 项目法人、勘测、设计、监理、施工、主要设备制造 部 （供应）商等单位的代表组成。 验收工作 工 运行管理单位可根据具体情况决定是否参加。 组组成 程 质量监督机构宜派代表列席大型枢纽工程主要建筑物的 验 分部工程验收会议。 收 大型工程分部工程验收工作组成员应具有中级及其以上 成员要求 技术职称。每个单位代表人数不超过2名。施工单位应向项目法人提交验收申请报告。项目法人应在 验收 收到施工单位的验收申请报告之日起10个工作日内决定是 申请 分 否同意进行验收。 部 分部工程验收通过后10个工作日内，一般分部工程项目法 工 人将验收质量结论报质量监督机构核备；大型枢纽工程主 程 要建筑物分部工程的验收质量结论报质量监督机构核定。 验收 验 质量监督机构应在收到验收质量结论之日后20个工作日内 结论 收 将核备（定）意见书面反馈项目法人。 验收鉴定书通过之日起30个工作日内，由项目法人发送有 关单位，并报送法人验收监督管理机关备案。【案例六】背景材料 某大（2）型水库枢纽工程由混凝土面板堆石坝、泄洪洞、电站等建 筑物组成。工程在实施过程中发生如下事件：大坝基础工程完工后， 验收主持单位组织制定了分部工程验收工作方案，部分内容如下： （1）由监理单位向项目法人提交验收申请报告； （2）验收工作由质量监督机构主持； （3）验收工作组由项目法人、设计、监理、施工单位代表组成； （4）分部工程验收通过后，由项目法人将验收质量结论和相关资料 报质量监督机构核定。【问题】 指出并改正背景资料中分部工程验收工作方案的不妥之处。 【参考答案】 （1）由监理单位向项目法人提交验收申请报告不妥；应由施工单位 提交验收申请报告； （2）验收由质量监督机构主持不妥；验收应由项目法人（或委托监 理单位）主持； （3）验收工作组代表组成不妥；验收工作组成员应由项目法人、勘 测、设计、监理、施工等单位代表组成。【案例七】背景材料 分部工程完成后，项目法人主持进行了分部工程验收，并形成“分部 工程验收鉴定书”，鉴定书主要内容包括开完工日期、质量事故及缺 陷处理、保留意见等。【问题】 根据《水利水电建设工程验收规程》（SL223－2008），鉴定书除背 景材料中给出的主要内容外，还有哪些内容需要填写？ 【参考答案】 分部工程验收鉴定书还需填写如下内容： （1）拟验工程质量评定； （2）存在问题及处理意见； （3）验收结论。【案例八】背景材料 工程完工后，竣工验收主持单位组织了竣工验收，成立了竣工验收委 员会。验收委员会由竣工验收主持单位、有关地方人民政府和部门、 有关水行政主管部门和流域管理机构、质量和安全监督机构、项目法 人、设计单位、运行管理单位等的代表及有关专家组成。竣工验收委 员会同意质量监督机构的质量核定意见，工程质量等级为优良。【问题】指出背景资料中的不妥之处，并改正。 【参考答案】 （1）验收委员会组成人员不妥，不应包括项目法人和设计单位代表。 （2）验收委员会认定质量结论为优良不妥，质量结论应为合格。【案例九】背景材料 施工单位主持进行了该枢纽工程导流验收，验收委员会由竣工验收主 持单位、设计单位、监理单位、质量和安全监督机构、地方人民政府 有关部门、运行管理单位的代表及相关专家组成。【问题】根据《水利水电建设工程验收规程》指出并改正背景资料中 导（截）流验收组织不妥之处。 【参考答案】 （1）不妥之处：施工单位主持进行了该枢纽工程导截流验收。改正： 应由竣工验收主持单位或其委托的单位主持。 （2）不妥之处：设计、监理单位为验收委员会成员。改正：应是被 验收单位。【回顾】水利工程阶段验收的要求 工程建设达到一定关键阶段(如截流、水库蓄水、首末 验收分类 机组启动、输水工程通水等) 阶 主持 竣工验收主持单位或其委托的单位主持 段 验 验收主持单位、质量和安全监督机构、运行管理单位的 验收委员 收 代表以及有关专家组成；必要时，可邀请地方人民政府 会组成 的 以及有关部门参加。 要 项目法人应向竣工验收主持单位提出阶段验收申请报告。 求 验收申请 竣工验收主持单位应自收到申请报告之日起20个工作日 内决定是否同意进行阶段验收。【案例十】背景材料 档案验收中，项目法人档案管理机构应依据保管期限表对项目档案进 行价值鉴定，确定其保管期限，同一卷内有不同保管期限的文件时， 该卷保管期限应从短。项目档案保管期限分为永久、30年和 20年。【问题】 按验收主持单位分类，工程档案验收属于哪类验收？改正背景中的不 妥之处。 【参考答案】 1）属于政府验收； （2）改正不妥之处：同一卷内有不同保管期限的文件时，该卷保管 期限应从长。项目档案保管期限分为永久、30年和 10年。【案例十一】背景材料 档案验收前，施工单位负责编制竣工图。其中，总平面布置图（图 A）图面变更了45%；涵洞出口段挡土墙（图B）由原重力式变更为扶 臂式；堤防混凝土预制块护坡（图C）碎石垫层厚度由原设计的10 cm 变更为15 cm。【问题】 根据《水利工程建设项目档案管理规定》（水办[2005]480号），分 别指出背景资料中图A、图B、图C三种情况下的竣工图编制要求。 【参考答案】 图A：重新绘制竣工图；加盖并签署竣工图审核章。 图B：重新绘制竣工图；加盖并签署竣工图审核章。 图C：在原施工图上更改，加盖竣工图章。【回顾】重新绘制竣工图 ①涉及结构形式、工艺、平面布置、项目等重大改变。 重新绘 ②图面变更面积超过20%。 制情形 重 ③合同约定对所有变更均需重绘或变更面积超过合同约定。 新 重新绘制竣工图按原图编号，图号末尾加注“竣”字，或 绘 编号 制 在新图标题栏内注明“竣工阶段”。重新绘制竣工图图幅、 要求 竣 比例和文字字号及字体应与原施工图一致。 工 重新绘制的竣工图，标题栏应包含施工单位名称、图纸名 图 标题栏 称、编制人、审核人、图号、比例尺、编制日期等标识项， 内容 并逐张加盖监理单位相关责任人审核签字的竣工图审核章。【案例十二】背景材料 某水利枢纽工程包括节制闸和船闸工程，工程所在地区每年5－9月份 为汛期。项目于2014年9月开工，计划2017年1月底完工。 项目如期完工，计划于2017年汛前进行竣工验收。施工单位在竣工图 编制中，对由预制改成现浇的交通桥工程，直接在原施工图上注明变 更的依据，加盖并签署竣工图审核章后作为竣工图。【问题】 依据《水利水电建设工程验收规程》（SL223－2008）和《水利工程建设项 目档案管理规定》（水办[2005]480号）的规定，指出并改正背景资料中的 不妥之处。 【参考答案】 （1）背景资料的不妥之处一：2017年汛前进行竣工验收不妥；正确做法是 竣工验收应满足一定运行条件（或一个汛期）后1年内进行；。 （2）背景资料的不妥之处二：交通桥竣工图编制不妥，正确做法是应重新 绘制交通桥竣工图，监理单位应加盖并签署竣工图审核章。【案例十三】背景材料 临南段河道疏浚工程,工程施工过程中发生以下事件：本工程建设项 目于2023年12月底按期完工。2025年5月，竣工验收主持单位对本工 程进行了竣工验收。竣工验收前，质量监督机构按规定提交了工程质 量监督报告，该报告确定本工程质量等级为优良。【问题】 根据《水利水电建设工程验收规程》SL223—2008，背景资料中竣工 验收时间是否符合规定？说明理由。 【参考答案】 竣工验收时间不符合规定。河道疏浚工程竣工验收应在工程完成后1 年内进行。【案例十四】背景材料 合同工程完工验收后，施工单位及时向项目法人递交了工程质量保修 书，保修书中明确了合同工程完工验收情况等有关内容。【问题】 除合同工程完工验收情况外，工程质量保修书还应包括哪些方面的内 容？ 【参考答案】 质量保修的范围；质量保修的内容；质量保修期；质量保修责任；质 量保修费用；其他。【案例十五】背景材料 2023年3月6日，该泵站建筑工程通过了合同工程完工验收。项目法人 计划于2023年3月26日前完成与运行管理单位的工程移交手续。【问题】 根据《水利水电建设工程验收规程》SL 223—2008，指出并改正背景 资料中项目法人的计划完成内容的不妥之处。 【参考答案】 “运行管理单位”应为“施工单位”；“工程移交”应为“工程交 接”。【回顾】工程交接 通过合同工程完工验收后，项目法人与施工单位应在30 个工作日内组织交接工作。 交接工作 办理交接手续的同时，施工单位应向项目法人递交单位 工 法定代表人签字的工程质量保修书。 程 ①合同工程完工验收情况；②质量保修的范围和内容； 工程质量 交 保修书内 ③质量保修期；④质量保修责任；⑤质量保修费用； 接 容 ⑥其他 在施工单位递交了工程质量保修书、完成施工场地清理 颁发合同 工程完工 以及提交有关竣工资料后，项目法人应在30个工作日内 证书条件 颁发。【回顾】工程移交 工程通过投入使用验收后，项目法人将工程移交运行管理单 移交 位管理。 工作 在竣工验收鉴定书印发后60个工作日内，项目法人与运行管 工 程 理单位应完成工程移交手续。 移 交 工程移交应包括工程实体、其他固定资产和工程档案资料等 移交 ，应按照初步设计等有关批准文件进行逐项清点，并办理移 内容 交手续。模块十二【案例一】背景材料 水电站厂房施工过程中，因模板支撑体系稳定性不足导致现浇混凝土 施工过程中浇筑层整体倒塌，造成直接经济损失500万元。事故发生 后，施工单位及时提交了书面报告，报告包括以下几个方面内容： （1）工程概况； （2）事故发生原因初步分析； （3）事故发生后采取的措施及事故控制情况； （4）其他应该报告的情况。【问题】 根据《水利工程质量事故处理规定》，补充完善质量事故报告的内容 。 【参考答案】 质量事故情况 ；估算事故等级；【回顾】水利工程质量事故分类 水 分类 直接经济损失、事故处理所需合理工期 利 依据 工 程 质 量 事故 事 类别 故 分 类【案例二】背景材料 泵站下部结构施工时正值汛期，某天围堰下游发生管涌，由于抢险不 及时，导致围堰决口基坑进水，部分钢筋和钢构件受水浸泡后锈蚀。 该事故后经处理虽然不影响工程正常使用，但对工程使用寿命有一定 影响。事故处理费用700万元（人民币），延误工期40天。【问题】 背景资料中的质量事故属于哪一类？该事故应由哪些单位或部门组织 调查组进行调查？ 【参考答案】 （1）属于较大质量事故； （2）该事故应由县级以上地方人民政府水行政主管部门、流域管理 机构按照项目监督管理权限组织调查。【回顾】水利工程质量事故调查 分类 事故 谁组织调查 一般 项目法人 县级以上地方人民政府水行政主管部门、 较大 流域管理机构 调查 权限 重大 省级水行政主管部门、流域管理机构 特别重大 水利部【案例三】背景材料 在坝肩削坡过程中，发生了滑坡责任事故，没有人员伤亡，造成直接 经济损失约100万元。事故发生后，质量事故现场有关人员立即报告 本单位负责人和项目法人。项目法人在质量事故发现4h 内，向负责 项目监督管理的县级以上地方人民政府水行政主管部门、流域管理机 构报告，并在48h 内报送了事故报告。【问题】 根据《水利工程质量事故处理规定》，改正背景中不妥之处。 【参考答案】 项目法人在质量事故发现2h内，向负责项目监督管理的县级以上地方 人民政府水行政主管部门、流域管理机构报告，并在24h内报送事故 报告。质量事故报告 【回顾】 立即上报 本单位负责人、 现场人员 项目法人 事故2h内报 县级以上地方人民政 项目法人 且24h内报送 府水行政主管部门 事故报告 对于特别重大、重大 同级人民政府、 县水行政 质量事故 上一级水行政主管部门 主管部门 立即上报 （逐级上报水利部；2h） 对于较大 县水行政 质量事故 省级水行政主管部门、 主管部门 流域管理机构；2h 逐级上报【案例四】背景材料 质量事故发生后，事故调查组对事故进行了调查，事故调查组成员在 事故调查工作中应当诚信公正、恪尽职守，遵守纪律、保守秘密，不 得向无关人员透露或者擅自发布事故相关信息，事故调查报告应当包 括下列内容: （1）工程项目概况。 （2）事故发生和处置。 （3）技术分析与鉴定。 (4) 事故责任认定和事故责任处理建议。 （5）事故处理和防范措施建议。【问题】 1. 指出事故调查报告还应当包括哪些内容？ 【参考答案】 （1）事故原因分析。 （2）事故等级认定。【回顾】事故报告内容 (1)工程概况。 (2)质量事故情况。 事故 (3)事故发生原因初步分析。 报告 (4)估算事故等级。 内容 (5)事故发生后采取的措施及事故控制情况。 (6)其他应该报告的情况。 事故调查组应当自成立之日起60日内提交事故调查报告；经批 调查 准可延长，最多不超过60日。 要求 事故调查完成30日内，省级水行政主管部门和流域管理机构应 当组织将事故调查报告报送至水利部。【案例五】背景材料 但由于管涌处理不及时，围堰局部坍塌，造成直接经济损失300万元。 事故发生后，项目法人根据水利部《关于贯彻质量发展纲要、提升水 利工程质量的实施意见》（水安管[2012]581号）规定的“四不放过” 原则，对本工程事故及时进行了处理。【问题】 说明“四不放过”原则的内容。 【参考答案】 事故原因未查清不放过、责任人员未处理不放过、整改措施未落实不 放过、有关人员未受到教育不放过。【案例六】背景材料 施工中，施工单位组织有关人员对闸墩出现的蜂窝、麻面等质量缺陷 在工程质量缺陷备案表上进行填写，并报监理单位备案。作为竣工验 收备查资料。工程质量缺陷备案表填写内容包括质量缺陷产生的部位 、原因等。【问题】 指出背景资料中质量缺陷备案做法的不妥之处，并加以改正；工程质 量缺陷备案表除给出的填写内容外，还应填写哪些内容？ 【参考答案】 （1）施工单位组织质量缺陷备案表填写，报监理单位备案不妥，应 由监理单位组织质量缺陷备案表填写，报工程质量监督机构备案。 （2）还应填写：对工程安全、使用功能和运行的影响（或：对建筑 物使用的影响），处理意见或不处理原因分析（或：对质量缺陷是否 处理和如何处理）。【案例七】背景材料 某混凝土分部工程有50个单元工程，单元工程质量全部经监理单位复核 认可，50个单元工程质量全部合格，其中优良单元工程38个；主要单元 工程以及重要隐蔽单元工程共20个，优良19个。 施工过程中检验水泥共10批，钢筋共20批，砂共15批，石子共15批，质 量均合格。混凝土试件：C25共19组、C20共10组、C10共5组，质量全部 合格。施工中未发生过质量事故。 【问题】 依据《水利水电工程施工质量经验与评定规程》（SL176－2007）， 根据背景资料提供的资料，评定此分部工程的质量等级，并说明理由 。【参考答案】 此分部工程质量等级为优良。 因为此分部工程所含单元工程质量全部合格；单元工程优良率大于 70%； 主要单元工程以及重要隐蔽单元工程优良率大于90%； 未发生过质量事故； 原材料质量合格； 混凝土试件质量全部合格； 所以此分部工程质量等级为优良。【回顾】分部工程质量评定标准 评定内容 合格 优良 全部合格，其中70%以上达 单元工程 合格 到优良 重要隐蔽单元工程和关键 合格 优良率达90％以上 部位单元工程 已按要求处理， 质量事故及质量缺陷 未发生过质量事故 并经检验合格 原材料、金属结构及启闭 机制造、中间产品、机电 合格 合格 产品 优良（当试件组数小于30时， 混凝土（砂浆）试件 合格 试件质量合格）【案例八】背景材料 单位工程质量评定的其他有关资料如下： （1）工程划分为1个单位工程，9个分部工程； （2）分部工程质量全部合格，优良率为77.8%； （3）主要分部工程为闸室段分部工程、地基防渗和排水分部工程， 其中，闸室段分部工程质量为优良； （4）施工中未发生质量事故，外观得分率81.3%； （5）单位工程施工质量检验与评定资料齐全； （6）工程施工期及试运行期，单位工程观测资料分析结果符合国家 和行业技术标准以及合同约定的标准要求。【问题】根据背景资料评定本单位工程的质量等级，并说明理由。 【参考答案】 依据评定标准，等级为：合格。 理由： （1）分部工程质量全部合格； （2）外观质量得分率70%以上 （3）施工中未发生质量事故； （4）单位工程施工质量检验与评定资料齐全； （5）工程施工期及试运行期，单位工程观测资料分析结果符合国家 和行业技术标准以及合同约定的标准要求。【回顾】单位工程质量评定标准 评定内容 合格 优良 分部工程 合格 70%以上达到优良 主要分部工程质量 合格 全部优良 未发生过较大质量事故， 质量事故 已按要求进行处理 质量事故已按要求处理 工程外观质量得分率 70%以上（新80%） 85%以上 单位工程施工质量检 基本齐全 齐全 验与评定资料 工程施工期及试运行 符合国家和行业技术标准 符合国家和行业技术标准 期，单位工程观测资 以及合同约定的标准要求 以及合同约定的标准要求 料分析结果【案例九】背景材料 施工中发生了如下事件：监理单位对部分单元工程质量的复核情况见 表1-12-1 表1-12-1 部分单元工程质量复核情况 单元工 单元工程 单元工程质量复核情况 程代码 类别 土料摊铺工序符合优良标准。 土料压实工序中主控项目检验点100%合格， A 堤防填筑 一般项目逐项合格率87%～89%，且不合格点 不集中 主控项目检验点100%合格，一般项目逐项合 B 河道疏浚 格率为70%～80%，且不合格点不集中【问题】根据背景资料，指出单元工程A中土料压实工序的质量等级 ，并说明理由；分别指出单元工程A，B的质量等级，并说明理由。 【参考答案】 （1）单元工程A的“土料压实工序”质量等级为合格，因为“主控项 目”检验点100%合格；“一般项目”逐项合格率87%～89%，小于优良 标准90%。所以该“工序”只符合合格标准。 （2）单元工程A“自身”的质量等级为合格，因为该单元工程工序优 良率50%（即普优50%）；主要工序[即压实工序]只达到合格标准，不 满足主要工序优良率100%要求，所以单元工程A只符合合格标准。 （3）单元工程B “自身”的质量等级不合格，因为该单元工程的一 般项目逐项合格率为70%～80%小于河道疏浚的合格率90%。【回顾】划分工序单元工程质量评定 评定内容 合格 优良 工序（一般 各工序施工质量验收评定应全部合格， 各工序施工质量验 工序、主要 其中优良工序应达到50%及以上，且主要 收评定应全部合格 工序） 工序应达到优良等级 报验资料 符合本标准的要求【回顾】不划分工序单元工程和工序工程 不合格 合格 优良 主控项目 检验结果应全部符合本标准的要求 逐(个)项(次)应有70%及 逐(个)项(次)应有90% 未 达 到 以上的检验点合格，且不 及以上的检验点合格， 一般项目 合 格 标 合格点不应集中；河道疏 且不合格点不应集中； 准 浚工程≥90% 河道疏浚工程≥95% 报验资料 符合本标准的要求【案例十】背景材料 混凝土面板某分部工程所含65个单元工程，其中关键部位单元工程30 个，单元工程施工质量验收评定情况为:65个单元工程全部合格，其 中46个达到优良等级，关键部位单元工程有28个达到优良等级。【问题】 根据背景资料，计算背景中所含单元工程质量的优良率，并判断该分 部工程中单元工程优良率是否达到优良标准。 【参考答案】 单元工程优良率70.8%，该分部工程中单元工程优良率达到优良标准。【案例十一】背景材料 某堤防除险加固工程，堤防级别为1级。该工程为地方项目，项目法 人由某省某市水行政主管部门组建，质量监督机构为该市水利工程质 量监督站。该项目中一段堤防工程为一新建施工合同段，全长2.0 km，为黏性土料均质堤，由某施工单位承建。该合同签约合同价为 1460万元，主要工程内容、工程量及工程价款如表1-12-2所示。表1-12-2 主要工程内容、工程量及工程价款 工程价款（万 序号 工程内容 工程量 备注 元） 1 土方填筑 44.8 万 m 672.0 ³ 2 混凝土护坡 5600 m 260.0 ³ 3 堤顶道路 16000 ㎡ 178.0 草皮护坡（铺满马尼 4 36000 ㎡ 108.0 拉草皮） 施工过程中发生如下事件：施工单位根据现场具体情况，将土 方填筑、混凝土护坡、堤顶道路、草皮护坡工程施工分别划分为4 个、2 个、2 个、2 个作业组，具体情况如表表1-12-3 所示。表1-12-3 堤防合同段作业划分 工程价款（万 序号 作业组编号 桩号（内容） 工程量 备注 元） 1 T—A 36＋000～36＋560 12.6（m ） 189.0 ³ 2 T—B 36＋560～36＋980 10.2（m ） 153.0 ³ 土方填筑 3 T—C 36＋980～37＋540 12.2（m ） 183.0 ³ 4 T—D 37＋540～38＋000 9.8（m ） 147.0 ³ 5 混凝土护 H—A 36＋000～36＋950 2900（m2） 134.6 6 坡 H—B 36＋950～38＋000 2700（m2） 125.4 7 L—A 基层、底基层组 16000（m2） 58.0 坝顶道路 8 L—B 路面组 16000（m2） 120.0 9 P—A 36＋000～37＋000 18500 55.5 草坡护坡 10 P—B 37＋000～38＋000 17500 52.5主体工程开工前，项目法人组织监理、设计、施工等单位对本 合同段工程进行了项目划分。分部工程项目划分时，要求同种类分 部工程的工程量差值不超过50%，不同种类分部工程的投资差额不超 过1倍。【问题】 根据背景资料，请指出本合同段单位工程、分部工程项目划分的具体 结果，并简要说明堤防工程中的单位工程、分部工程项目划分原则。 【参考答案】 （1）本工程项目划分为1个单位工程，8个分部工程。 分部工程分部具体划分为：土方填筑（按“作业组编号＋桩号”划分 4个分部工程）、混凝土护坡（按“作业组编号＋桩号”划分2个分部 工程）、坝顶道路（按“内容”划分1个分部工程）、草坡护坡（按 “桩号”划分1个分部工程）。 （2）单位工程按招标标段或工程结构划分，分部工程按长度或功能 划分。【案例十二】背景材料 主泵房基础灌注桩共72根，项目划分为一个分部工程且为主要分部工 程，该分部工程划分为12个单元工程，每个单元工程灌注桩根数为6 根。质量监督机构批准了该项目划分，并提出该灌注桩为重要隐蔽单 元工程，要求质量评定和验收时按每根灌注桩填写重要隐蔽单元工程 质量等级签证表。【问题】 根据《水利水电工程施工质量检验与评定规程》（SL 176—2007），指出背 景资料中的不妥之处，并改正。 【参考答案】 混凝土灌注桩质量评定和验收按每根填写重要隐蔽单元工程质量等级签证不 妥；应按背景资料中的每个单元工程填写。【案例十三】背景材料 某中型工程，关于施工质量评定工作的组织要求如下： 分部工程质量由施工单位自评，监理单位复核，项目法人认定。分部 工程验收质量结论由项目法人报工程质量监督机构核备，其中主要建 筑物节制闸和泵站的分部工程验收质量结论由项目法人报工程质量监 督机构核定。 单位工程质量在施工单位自评合格后，由监理单位抽验，项目法人核 定，单位工程验收质量结论报工程质量监督机构核备。【问题】 指出背景资料中分部工程质量评定的不妥之处，并说明理由；改正单 位工程质量评定错误之处。 【参考答案】 （1）不妥之处：主要建筑物节制闸和泵站的分部工程验收质量结论 由项目法人报工程质量监督机构核定。 理由：只有是大型枢纽工程主要建筑物的分部工程验收的质量结论由 项目法人报工程质量监督机构核定。本枢纽工程为中型枢纽工程，分 部工程验收质量结论由项目法人报工程质量监督机构核备。 （2）改正：单位工程质量，在施工单位自评合格后，由监理单位复 核，项目法人认定，单位工程验收的质量结论由项目法人报质量监督 机构核定。【案例十四】背景材料 川河分洪闸为大（2）型工程，项目划分为一个单位工程。单位工程 完工后，项目法人组织监理单位、施工单位成立了工程外观质量评定 组。评定组由4人组成，其中高级工程师2名，工程师1名，助理工程 师1名。竣工验收主持单位发现评定组织工作存在不妥之处并予以纠 正。 【问题】 根据《水利水电工程施工质量检验与评定规程》（SL176—2007）有 关规定，指出工程外观质量评定组织工作的不妥之处，并提出正确做 法。【参考答案】 （1）不妥之处：项目法人组织监理单位、施工单位成立了工程外观 质量评定组，评定组组成不妥；评定组由4人组成不妥；评定组成员 职称不妥。 （2）正确做法：项目法人组织监理、设计、施工及工程运行管理等 单位组成工程外观质量评定组，进行工程外观质量检验评定并将评定 结论报工程质量监督机构核定。参加工程外观质量评定的人员应具有 工程师以上技术职称或相应执业资格。评定组人数大型工程不宜少于 7人。【案例十五】背景材料 根据《水利水电工程施工质量检验与评定规程》（SL176—2007）中 关于施工质量评定工作的组织要求，相关单位对重要隐蔽单元工程进 行了质量评定。【问题】 指出背景资料中关于重要隐蔽单元工程质量评定工作的组织要求。 【参考答案】 （1）施工单位自评合格、 （2）监理单位抽检后， （3）由项目法人（或委托监理）、监理、设计、施工、工程运行管 理（施工阶段已经有时）等单位组成联合小组，共同检查核定其质量 等级并填写签证表， （4）报工程质量监督机构核备。【回顾】施工质量评定工作的组织要求 质监 项目名称 施工单位 监理单位 项目法人 机构 单元 复核，监理工程师核定 自评 （工序） 质量等级并签证认可 重要隐蔽单元 法人（或委托监理）组成联合 自评 抽检 核备 小组核定质量等级 关键部位单元 分部工程 自评 复核 法人认定，报质监机构 核备 大型枢纽主要 自评 复核 法人认定，报质监机构 核定 分部 单位工程 自评 复核 法人认定，报质监机构 核定 工程项目 单位工程质量合格 统计并评定质量等级 法人认定，报质监机构 核定 工程外观质量 法人组织监理、设计、施工、运行管理单位成立外观质量评定组，报质监机构核 评定 定；工程师以上职称；人数不少于5人，大型不少于7人。【案例十六】背景材料 某水闸工程由于长期受水流冲刷和冻融的影响，闸墩混凝土碳化深度 最大达5.5 cm，交通桥损坏严重。工程加固处理内容包括：闸墩采用 渗透型结晶材料进行表层加固;拆除原交通桥桥面板，全部更换为现 浇“T”形梁板等。 在工程加固过程中，监理单位在质量检查中发现“T”形梁板所使用 的32钢筋焊接件不合格，无法保证工程安全，施工单位对已经浇筑完 成的“T”形梁板全部报废处理并重新浇筑，造成质量事故，直接经 济损失150万元。 质量评定项目划分时，将该水闸加固工程作为一个单位工程，交通桥 作为一个分部工程，每孔“T”形梁板作为一个单元工程。【问题】 分别指出“T”形梁板质量事故对①“T”形梁板单元工程、②交通桥 分部工程、③水闸单位工程的质量等级评定结果（合格与优良）有无 影响，并说明理由。【参考答案】 （1）对“T”形梁板单元工程合格与优良质量等级评定结果均无影响。 理由单元工程全部返工重做可重新评定质量等级。 （2）对交通桥分部工程合格质量等级评定结果无影响，对优良质量 等级评定结果有影响。理由：质量事故按要求处理的分部工程可评为 合格质量等级，分部工程优良要求未发生质量事故。 （3）对水闸单位工程合格与优良质量等级评定均无影响。理由：质 量事故按要求处理的单位工程可评为合格质量等级，单位工程优良要 求未发生较大质量事故。【案例十七】背景材料 施工单位为检验工程质量，在工地建立了实验室。施工过程中，施工 单位有关人员在施工技术负责人的监督下。对闸底板和闸墩等部位的 混凝土进行了见证取样，所取试样在工地试验室进行了试验。【问题】 指出本工程见证取样做法的不妥之处，说明正确做法。 【参考答案】 1）见证取样在施工单位技术负责人的监督下不妥，应在监理单位或 项目法人监督下。 2）见证取样在工地试验室进行试验不妥，应送具有相应资质等级 （水行政主管部门颁发的资质证书）的工程质量检测机构进行检测。【案例十八】背景材料 在施工质量检验中，钢筋、护坡单元工程以及溢洪道底板混凝土试件 三个项目抽样检验均有不合格的情况。针对上述情况，监理单位要求 施工单位按照《水利水电工程施工质量检验与评定规程》（SL176－ 2007）分别进行处理并责成其进行整改。【问题】 针对背景资料中提到的钢筋、护坡单元工程以及混凝土试件抽样检验 不合格的情况，分别说明具体处理措施。 【参考答案】 （1）钢筋一次抽样检验不合格时，应及时对同一取样批次另取两倍 数量进行检验，如仍不合格，则该批次钢筋应当定为不合格，不得使 用。 （2）单元工程质量不合格时，应按合同要求进行处理或返工重做， 并经重新检验且合格后方可进行后续工程施工。 （3）混凝土试件抽样检验不合格时，应委托具有相应资质等级的质 量检测机构对溢洪道底板混凝土进行检验，如仍不合格，由项目法人 组织有关单位进行研究，并提出处理意见。【案例十九】背景材料 某新建排涝泵站设计流量为16 m /s,穿堤涵洞第五节涵身施工过程中, ³ 止水片（带）施工工序质量验收评定见表1-12-6。单位工程名称 / 工序编号 / 分部工程名称 涵洞工程 施工单位 / 单元工程名称、部位 第5单元 施工日期 / 项次 检验项目 质量标准 检查（测）记录 合格数 合格率 表面平整,无乳皮、锈污、 所有外露的止水片均表面 片（带）外 1 油渍、砂眼、钉孔、裂纹 平整,无乳皮、锈污、油 / / 观 等 渍、砂眼、钉孔、裂纹等 符合设计要求（按基础面 A 2 基座 6个点均符合设计要求 6 100% 要求验收合格） 片（带）插 3 符合设计要求 2个点均符合设计要求 2 100% 入深度 位置准确、牢固,上下层衔 4 沥青井柱 接好,电热元件及绝热材料 / / / 埋设准确,沥青填塞密实 5 接头 符合工艺要求 15个接头均符合工艺要求 15 100%片（带） 4.5、5.0、3.5、 宽 允许偏差±5 mm 4 80% 1 偏差 3.0、6.0 1.0、2.0、1.5、 高 允许偏差±2 mm 4 80% －3.0、0.5 B 长 允许偏差±20 mm 15、17、10、30 3 75% 搭接长度 金属止水片 ≥20 mm,双面焊接 15、20、23、25 3 75% 85、95、100、 2 橡胶、PVC止水带 ≥100 mm 105、105、110、 6 75% 120、115 金属止水片与PVC ≥350 mm（螺栓栓 止水带接头栓接 / / / 接法） 长度 片（带）中心线与接缝中心 3 允许偏差±5 mm 3.0、3.5、4.0 3 100% 线安装偏差 A 检验结果 C 符合本标准的要求； B 逐项检验点合格率 D ,且 施工单位自评意见 不合格点不集中分布。工序质量等级评定为: E 。 ××年××月××日 监理单位复核意见 /【问题】 根据《水利水电工程单元工程施工质量验收评定标准——混凝土工程 》（SL 632—2012）,指出表1-12-6中A、B、C、D、E所代表的名称或 数据。 【参考答案】 A为主控项目；B为一般项目；C为100%（全部）；D为均大于70.0% （或75.0%）；E为合格。【案例二十】背景材料 临南段河道疏浚工程,工程施工过程中发生以下事件:河道疏浚工程施 工中,施工单位对某单元工程进行了质量评定,如表1-12-7所示。 表1-12-7 河道疏浚单元工程施工质量验收评定表 单位工程名称 临南段河道疏浚工程 单元工程量 / 河道疏浚（30＋ 分部工程名称 施工单位 ×××× 100~31＋100） 单元工程名称、 (30＋100~31＋100) 2012年12月3日～2012年 施工日期 编号 －012 12月11日 检查记录及结论或检测 项次 检验项目 质量标准（允许偏差） 合格率（检测记录或备 查资料名称、编号）不小于设计断面面 检测20个断面,断面面积 1 河道过水断面面积 A 积（1456 m2） 1466~1509 m2,合格率100% 不高于设计高程 检测点数200点,检测点高程 2 宽阔水域平均底高程 8.05 m 7.90~8.03 m,合格率100% 深度小于0.3 m,面 1 局部欠挖 无欠挖 积小于5.0 m2 超宽≤150 cm、超 检测点数50点,超宽30~55 cm, 开挖横断面每边最大 B 深≤60 cm不应危 超深25~75 cm,合格率94.0%,不合 2 允许超宽值、最大允 及堤防、护坡及岸 格点不集中分布,且不影响堤防、 许超深值 边建筑物的安全 护坡及岸边建筑物的安全 开挖轴线偏离－105~＋110 cm,共 3 开挖轴线位置 偏离±100 cm 检测点数50点,合格率92.0%,不合 格点不集中分布 4 弃土位置 弃土排入排泥场 弃土排入排泥场 A逐项检测点合格率100%,B逐项检测点的合格率C%,且不合 施工单位自评意见 格点不集中分布。单元工程质量等级评定为:D 监理单位复核意见 /【问题】 根据《水利水电工程单元工程施工质量验收评定标准—堤防工程》SL 634—2012,指出背景资料表中A、B、C、D所代表的名称或数据。 【参考答案】 A：主控项目。B：一般项目。C：92.0%。D：合格。【案例二十一】背景材料 某堤防除险加固工程，堤防级别为1级。该项目中一段堤防工程为一 新建施工合同段，为黏性土料均质堤， 土方填筑开工前，对料场土样进行了击实试验，得出土料最大干密度 为1.60 g/cm ，设计压实度为95%。某土方填筑单元工程的土方填筑碾 ³ 压工序干密度检测结果如表1-12-4所示，表中不合格点分布不集中； 该工序[一般项目]检测点合格率为92%，且不合格点不集中；各项报 验资料均符合要求。序号 1 2 3 4 5 6 7 8 9 10 ρ（g/cm ）1.60 1.59 1.55 1.53 1.51 1.57 1.60 1.58 1.49 1.52 ³ 序号 11 12 13 14 15 16 17 18 19 20 ρ（g/cm ）1.56 1.57 1.54 1.59 1.58 1.48 1.59 1.56 1.55 1.53 ³【问题】 根据《水利水电工程单元工程施工质量验收评定标准－堤防工程》（ SL634—2012），评定背景资料中碾压工序的质量等级并说明理由。 【参考答案】 合格；理由：压实度 1.6×95%＝1.52(g/cm )，其中有3个点不合格（ ³ 1.49、1.48、1.51），合格率为85.0%；同时不合格试样全部不低于 设计压实度值96%[1.52×96%＝1.46 (g/cm )]的要求； 一般项目合格 ³ 率为92%≥90%；且各项报验资料均符合要求。 压实度或相对密度合格率（%） 序 号 上堤土料 堤防级别 新筑堤 1级 ≥85 1 黏性土 本题数据 85% 且不合格1.48>1.52×96%【案例二十二】背景材料 某河道治理工程主要建设内容包括河道裁弯取直（含两侧新筑堤 防）、加高培厚堤防、新建穿堤建筑物及跨河桥梁。堤防级别为1 级。堤身采用黏性土填筑，设计压实度为0.94，料场土料的最大干密 度为1.68 g/cm 。堤后压重平台采用砂性土填筑。工程实施过程中发 ³ 生下列事件：在堤防填筑过程中，施工单位对已经压实的土方进行了 质量检测，检测结果见表1-12-5。表1-12-5 土方填筑压实质量检测结果表 土样编号 1 2 3 4 5 6 7 备注 湿密度（ 1.96 2.01 1.99 1.96 2.00 1.92 1.98 g/cm ） ³ 含水率（%） 22.3 21.5 22.0 23.6 20.9 25.8 24.5 干密度（ 1.60 1.65 1.63 1.59 1.65 1.53 1.59 g/cm ） ³ 压实度 A 0.98 B 0.95 0.98 0.91 0.95【问题】计算表1-12-4中A、B的值（计算结果保留两位小数）；根据 《堤防工程施工质量评定与验收规程》（SL239—1999），判断此层 填土压实质量是否合格，并说明原因（不考虑检验的频度）。 【参考答案】 （1）A＝0.95；B＝0.97； （2）合格，因为合格率为85.7%，大于1级堤防85%的要求，同时不合 格试样不低于压实度设计值 96% 序 上堤 压实度或相对密度合格率（%） 堤防级别 号 土料 新筑堤 1级 ≥85 1 黏性土 且不合格：（0.91） 本题数据 85.7% >(0.94)×96%【案例二十三】背景材料 某水利施工单位承担工程土建施工及金属结构、机电设备安装任务。 闸门门槽采用留槽后浇二期混凝土的方法施工；闸门安装完毕后，施 工单位及时进行了检查、验收和质量评定工作，其中平板钢闸门单元 工程安装质量验收评定表如1-12-5所示。 表1-12-5 平板钢闸门单元工程安装质量验收评定表 单位工程名称 ××× 单元工程量 ××× A ××× 安装单位 ××× 单元工程名称、 ××× 评定日期 ×年×月×日 部位项次 项目 主控项目（个） 一般项目（个） 合格数 其中优良数 合格数 其中优良数 1 反向滑块 12 9 / / 2 焊缝对口错边 17 14 / / 3 表面清除和凹坑焊补 / / 24 18 4 橡胶止水 20 16 28 22 B 质量标准 合格 安装单 各项试验和单元工程试运行符合要求，各项报验资料符合规定。检 位自评 验项目全部合格。检验项目优良率为 C ，其中主控项目优良率 意见 为 79.6% ，单元工程安装质量验收评定等级为 合格 。【问题】 根据《水利水电工程单元工程施工质量验收评定标准水工金属结构安 装工程》（SL 635－2012）要求，写出表1-12-5中所示A、B、C字母 所代表的内容（计算结果以百分数表示，并保留1位小数）。 【参考答案】 A：分部工程名称；B：试运行效果；C：78.2%。模块十三【案例一】背景材料 某投标人编制的2.75 m 铲运机铲运土单价分析表如表1-13-2所示。 ³ 表1-13-1 2.75 m 铲运机铲运土单价分析表（Ⅱ类土运距200 m） ³ 定额工作内容：铲装、卸除、转向、洒水、土场道路平整等单位： 100 m ³ 序号 工程项目或费用名称 单位 数量 单价（元） 合价（元） 一 直接费 1 人工费 11.49 初级工 工时 5.2 2.21 11.49 2 材料费 43.19 费用A 元 10% 431.87 43.193 机械使用费 420.38 （1） 2.75 m ³ 拖式铲运机 台时 4.19 10.53 44.12 （2） 机械B 台时 4.19 80.19 336.00 （3） 机械C 台时 0.42 95.86 40.26 二 间接费 元 11.84% 三 企业利润 元 7% 四 税金 元 3.35% 568.50 19.04 合计【问题】 指出背景资料费用A的名称、计费基础以及机械B和机械C的名称。 【参考答案】 费用A指零星材料费，计费基础是人工费和机械使用费之和； 机械B指拖拉机； 机械C指推土机。【回顾】其他材料费、零星材料费、其他机械费，均以费率形式表示 ，其计算基数如下： ①其他材料费，以主要材料费之和为计算基数。 ②零星材料费，以人工费机械费之和为计算基数。 ③其他机械费，以主要机械费之和为计算基数。 定额人工包括基本用工和辅助用工，并按所需技术等级，列出工 长、高级工、中级工、初级工的工时及其合计数。【案例二】背景材料 投标人丙投标文件中，2m3液压挖掘机施工机械台时费计算如表所示 项目 单位 数量 营改增调整为 第一类费用 折旧费 元 89.06 1.13 修理费及替换 营改增调整为 元 54.68 设备费 1.09 安装拆卸费 元 3.56 小计 元 第二类费用 人工 A 2.7 B kg 20.2【问题】 指出A，B所代表的单位（或项目）名称：列式计算第一类费用（计算 结果保留小数点后两位）。 【参考答案】 A代表：工时B代表：柴油 第一类费用=折旧费+修理及替换设备费+安装拆卸费 =89.06/1.13+54.68/1.09+3.56=132.54（元）【案例三】背景材料 ×××集团投标文件中，投标报价汇总表（分组工程量清单模式）如 表1-13-1所示（无表格，本问可以不用此表）。其中，围堰拆除工程 采取1 m 挖掘机配8 t自卸汽车运输施工，运距3 km，相关定额如表4 ³ －2所示。围堰为Ⅳ类土（定额调整系数为1.09），初级工、1 m 挖掘 ³ 机、59 kW推土机、8 t自卸汽车的单价分别为2.66元/工时、190元/ 台时、100元/台时、120元/台时。表1-13-1 1 m 挖掘机配8 t自卸汽车运输定额表 ³ （Ⅲ类土 运距3 km，单位：100 m ） ³ 序号 工程项目或费用名称 单位 数量 1 人工费 初级工 工时 4.69 2 材料费 零星材料费 元 4% 3 机械使用费 （1） 1 m 挖掘机 台时 0.70 ³ （2） 59 kW推土机 台时 0.35 （3） 8 t自卸汽车 台时 7.10【问题】 计算围堰拆除单价中的人工费、材料费、机械费。（保留小数点后2 位） 【参考答案】 人工费＝4.69×1.09×2.66＝13.60（元/100 m ）； ³ 机械费＝0.7×1.09×190＋0.35×1.09×100＋7.1×1.09×120＝ 1111.80（元/100 m ） ³ 材料费＝（13.60＋1111.80）×4%＝45.02（元/100 m ）； ³【案例四】背景材料 取水头部混凝土为水泥强度等级为32.5的二级配C25混凝土，混凝土 材料配合比见表1-13-5。 表1-13-5 混凝土材料配合比 水泥强度 水泥 项目名称 级配 粗砂（m ）卵石（m ） 水（m ） ³ ³ ³ 等级 （kg） 混凝土C25 二 32.5 310 0.47 0.81 0.150 强度等级32.5的水泥单价为419元/t，基价为255元/t；粗砂单价为 160元/m ，基价为70元/m ；卵石单价为130元/m ，基价为70元/m ；水 ³ ³ ³ ³ 单价为0.62元/m 。主要材料按基价计算。 ³【问题】 计算取水头部混凝土材料基价和取水头部混凝土材料补差。 【参考答案】 取水头部混凝土材料基价＝255÷1000×310＋70×0.47＋70×0.81＋ 0.62×0.150＝168.74（元/m ） ³ 取水头部混凝土的材料补差＝（419－255）÷1000×310＋（160－70） ×0.47＋（130－70）×0.81＝141.74（元/m ） ³ 取水头部混凝土材料单价＝168.74＋141.74＝310.48（元/m ） ³【案例五】背景材料 经过评标、定标、该投标人中标，与发包人签订了总承包合同，并与 分包单位签订了弃渣场清理项目分包合同，约定单价12.88元/m ，相 ³ 应的单价分析表如表1-13-4。序号 费用分析 单位 金额 计算方法 1 直接费 元 B （1）＋（2）＋（3） （1） A 元 10.00 ①＋②＋③ ① 人工费 元 2.00 ∑定额人工工时数×D ② 材料费 元 5.00 ∑E×材料预算价格 ③ 机械使用费 元 3.00 ∑定额机械台时用量×F （2） 其他直接费 元 0.80 （1）×其他直接费费率（8%） 2 间接费 元 C 1×间接费费率（8%） 3 企业利润 元 0.82 （1＋（2）×企业利润率（7%） 4 税金 元 0.40 （1＋2＋（3）×税率（3.22%） 5 工程单价 元 12.88 1＋2＋3＋4【问题】 指出弃渣场清理单价分析表1-13-4中 A、B、C、D、E、F 分别代表的 含义或数值。 【参考答案】 A代表基本直接费； B代表10.80； C代表 0.86； D代表人工预算单价； E代表定额材料用量； F代表机械台时费。【案例六】背景材料 工程项目总价表见表 1-13-6： 序号 项目编码 工程项目名称 金额（万元） 一 分类分项工程 A 1.1 土方开挖工程 200 1.1.1 500101002001 一般土方开挖 200【问题】 工程项目总价表中项目编码“500101002001”各部分所代表的含义是 什么？除人工外， 零星工作项目计价表包含的项目名称还有哪些？ 【参考答案】 （1）一、二位为水利工程顺序码；三、四位为专业工程顺序码（或 建筑工程）；五、六位为分类工程顺序码（或土方开挖工程）；七至 九位为分项工程顺序码（或一般土方开挖）；十至十二位为清单项目 名称顺序码。 （2）零星工作项目计价表包含的项目名称还有材料、机械。【回顾】分类分项工程量清单 项目编码采用12位数字，其中前9位为统一编码。 一至九位为统一编码，一、二位为水利工程顺序码，三、四位为专业 工程顺序码，五、六位为分类工程顺序码，七、八、九位为分项工程 顺序码，十至十二位为清单项目名称顺序码。 分类分项工程量清单计价表 序 项目编码 项目 计量 工程 单价 合 号 名称 单位 数量 (元） 价 (元） 1 500101003 土方 m3 1200 ？？ 001 开挖 小计 水利/专业/分类/分项/清单项目顺序码 12 / 34 / 56 / 789/ 10-12【案例七】背景材料 ××集团投标文件中，投标报价汇总表（分组工程量清单模式）如表1- 13-7所示。 组号 工程项目或费用名称 金额（元） 备注 一 建筑工程 50000000 二 A 8000000 设备由发包人另行采购 三 金属结构设备安装工程 6000000 设备由发包人另行采购 四 水土保持及环境保护工程 1000000 五 B 3700000 1 施工围堰工程 1000000 总价承包 2 施工交通工程 500000 3 C 1000000 4 其他临时工程 1200000 一～五合计 68700000 D＝（一～五合计）×5% 3435000 发包人掌握 总计 72135000【问题】 表1-13-7中，A、B、C、D所代表的工程或项目名称是什么？指出预留 D的目的和使用D时的估价原则。 【参考答案】 （1）A代表机电设备安装工程； B代表施工临时工程； C代表施工单位临时房屋建筑工程； D代表暂列金额； （2）预留D的目的是处理合同变更；【参考答案】 （3）使用D的估价原则： 已标价工程量清单中有适用于变更工作子目的，采用该子目单价； 已标价工程量清单中无适用于变更工作的子目，但有类似子目的，可 在合理范围内参照类似子目单价，由监理人商定或确定变更工作的单 价； 已标价工程量清单中无适用或类似子目的，可按照成本加利润的原则， 由监理人商定或确定变更工作的单价。【案例八】背景材料 经过评标，B单位中标。工程实施过程中，B单位认为闸底板C20混凝 土强度偏低，建议将C20变更为C25。经协商后，监理人将闸底板混凝 土由C20变更为C25。B单位按照变更估价原则，以现行材料价格为基 础提交了新单价，监理人认为应按投标文件所附材料预算价格为计算 基础提交新单价。【问题】指出背景资料中B单位提交的闸底板C25混凝土单价计算基础是 否合理？说明理由。该变更涉及费用应计列在背景资料所述的哪个清单 中？相应费用项目名称是什么？ 【参考答案】 （1）承包人提交的C25单价计算基础不合理。 因为中标人已标价工程量清单及其材料预算价格计算表已考虑合同实 施期间的价格风险，构成合同组成部分，是变更估价的依据。 （2）变更涉及费用应计列在其他项目清单中，费用项目名称为暂列 金额。【案例九】背景材料 招标人A编制的招标报价表由主表和辅表组成，其中主表由投标总价、 工程项目总价表，零星工作项目清单计价表等组成，编标人员建议零 星工作项目清单计价表中的单价适当报高价。【问题】背景资料中，除已列出的表格外，投标报价主表还应包括哪 些表格？编标人员的建议是否合理？说明理由。 【参考答案】 （1）投标报价主表还应包括：分类分项工程量清单计价表；措施项 目清单计价表；其他项目清单计价表。 （2）合理；理由：计日工单价由投标人确定，可以高报。【回顾】投标报价策略 投标报 研究招标文件→调查投标环境→制定施工方案→计算投标 价编制 投 报价初步数据→确定投标策略→编制投标文件。 程序 标 报 （1）投标报价高报 价 （2）投标报价低报 策 投标报 （3）不平衡报价 略 价策略 （4）无利润报价 （5）计日工单价可高报【回顾】不平衡报价 ①早结账收款项目适当提高单价； ②预计工程量会增加的项目，适当提高单价； 不 适用 ③招标图纸不明确，估计修改后工程量要增加的，可以提高 情形 平 单价；对工程内容不清楚的，则可适当降低一些单价，待澄 衡 清后可再要求提价。 报 价 对报低单价的项目，如工程量执行时增多将造成承包商的重 利弊 大损失；不平衡报价过多和过于明显，可能会导致报价不合 理等后果。【案例十】背景材料 合同中关于砌体工程的计量和支付有如下约定： （1）砌体工程按招标图纸所示尺寸计算的有效砌筑体以m 为单位计量 ³ （2）浆砌块石砂浆按有效砌筑体以m 为单位计量； ³ （3）砌体工程中的止水设施、排水管、垫层及预埋件等费用，包含 在砌体项目有效工程量单价中，不另行支付； （4）承包人按合同要求完成砌体建筑物的基础清理和施工排水等工 作所需的费用，包含在措施项目费用中，不另行支付。【问题】 指出并改正背景资料合同约定中的不妥之处。 【参考答案】 1）砌体工程按招标图纸计量不妥，应按施工图纸计量； 2）浆砌块石砂浆按有效砌筑体以m 为单位计量不妥，浆砌块石砂浆包 ³ 含在砌体项目单价中，不另行支付； 3）承包人按合同要求完成砌体建筑物的基础清理和施工排水等工作 所需的费用，包含在措施项目中不妥，应包含在砌体项目有效工程量 单价中。【案例十一】背景材料 混凝土钻孔灌注桩工程计量和支付应遵守以下规定： ①灌注桩按招标图纸所示尺寸计算的桩体有效长度以延长米为单位计 量，由发包人按《工程量清单》相应项目有效工程量的每延长米工程 单价支付； ②灌注桩成孔成桩试验、成桩承载力检验工作所需费用包含在《工程 量清单》施工临时工程现场试验费项目中，发包人不另行支付；③校验施工参数和工艺、埋设孔口装置、造孔、清孔、护壁以及混凝 土拌合、运输和灌注等工作所需的费用，包含在《工程量清单》相应 灌注桩项目有效工程量的工程单价中，发包人不另行支付； ④灌注桩钢筋按招标图纸所示有效重量以吨为单位计量，由发包人按 《工程量清单》相应项目有效工程量的每吨工程单价支付。搭接、套 筒连接、加工及损耗等所需费用，发包人另行支付。【问题】 指出并改正背景材料中的不妥之处。 【参考答案】 1）灌注桩和钢筋计量依据招标图纸不妥，应为施工图纸； 2）灌注桩按桩体有效长度以延长米单位计量不妥，应按桩体有效体 积，以立方米为单位计量； 3）灌注桩成孔成桩试验、成桩承载力检验工作所需费用包含在《工 程量清单》施工临时工程现场试验费项目中不妥，应包含在《工程量 清单》相应灌注桩项目有效工程量的工程单价中； 4）搭接、套筒连接、加工及安装过程的损耗费用发包人另行支付不 妥，搭接、套筒连接、加工及安装过程的损耗费用包含在项目有效工 程量的每吨工程单价中，发包人不另行支付。【案例十二】背景材料 投标前，该投标人召开了投标策略讨论会，拟采取不平衡报价，分析 其利弊。会上部分观点如下： 观点一：本工程基础工程结算时间早，其单价可以高报； 观点二：本工程支付条件苛刻，投标报价可高报； 观点三：边坡开挖工程量预计会增加，其单价适当高报； 观点四：启闭机房和桥头堡装饰装修工程图纸不明确，估计修改后工 程量要减少，可低报； 观点五：机电安装工程工期宽松，相应投标报价可低报。【问题】 背景资料中，哪些观点符合不平衡报价适用条件？分析不平衡报价策略的利 弊。 【参考答案】 （1）观点一、观点三和观点四符合不平衡报价适用条件。 （2）不平衡报价的利：既不提高总报价、不影响报价得分，又能在后期结 算时得到更理想的经济效益。 不平衡报价的弊：投标人报低单价的项目，如工程量执行时增多将造成承包 人损失；不平衡报价过多或过于明显可能导致报价不合理，引起投标无效或 不能中标。模块十四【案例一】背景材料 依据水利部“《水利部关于贯彻落实〈中共中央国务院关于推进安全 生产领域改革发展的意见〉实施办法》”，水利建设项目法人、勘察 （测）、设计、施工、监理等参建单位要加强施工现场的全时段、全 过程和全员安全管理，落实工程专项施工方案和安全技术措施，严格 执行安全设施与主体工程同时设计、同时施工、同时投入生产和使用 的“三同时”制度。 依据水利部“水利部 《水利工程生产安全重大事故隐患判定标准（ 试行）》 （水安监[2017] 344号）”，对于判定出的重大事故隐患， 要做到“五落实”。重大事故隐患及其整改进展情况需经本单位负责 人同意后报有管辖权的水行政主管部门。【问题】 根据背景资料，指出安全工作“五落实”的具体内容？ 【参考答案】 “五落实”：要做到整改责任、资金、措施、时限和应急预案“五落 实”。【案例二】背景材料 在进行屋面施工时，泵室四周土方已回填至28.00 m高程。某天夜间 在进行屋面混凝土浇筑施工时，1名工人不慎从脚手架顶部坠地死亡 ，发生高处坠落事故。【问题】 根据《水利部生产安全事故应急预案（试行）》，生产安全事故共分 为哪几级？背景资料中的生产安全事故属于哪一级？ 【参考答案】 特别重大事故、重大事故、较大事故和一般事故4个等级。 背景属于一般事故。【回顾】安全事故分级 生产安全事故分为特别重大事故、重大事故、较大事故和一般事故 4个等级。 重大危险 事故等 死亡人数/ 重伤人数 直接经济损失 应急响应 源 级 人 /人 特别重 一级 ≥30 ≥100 ≥1亿元 一级 大 二级 重大 10-30 50-100 0.5-1亿元 二级 三级 较大 3-10 10-50 0.1-0.5亿元 三级 四级 一般 <3 <10 <0.1亿元【案例三】背景材料 某引调水工程主要建筑物包括取水口泵站、输水明渠、沿线排水及交 叉建筑物等。施工过程中发生如下事件： 事件一：施工单位现场专职安全生产管理人员履行下列安全管理职责： （1）组织制定项目安全生产管理规章制度、操作规程等； （2）组织本工程安全技术交底； （3）组织施工组织设计、专项工程施工方案的编制和审查； （4）组织开展本项目安全教育培训、考核； （5）制止和纠正工程施工违章指挥。【问题】 指出事件一中哪些职责不属于专职安全生产管理人员的安全管理职责 （可用序号表示），其中属于施工单位技术负责人安全管理职责的有 哪些？ 【参考答案】 不属于专职安全生产管理人员的安全管理职责（可用序号表示）： （1）（2）（3）（4） 属于施工单位技术负责人安全管理职责的有：（2）（3）【案例四】背景材料 某段渠道在开挖至接近渠底设计高程时，总监理工程师检查发现渠道 顶部地表出现裂缝，并有滑坡迹象，即指示施工单位暂停施工，撤离 现场施工人员，查明原因消除隐患后再恢复施工，但施工单位认为地 表裂缝属正常现象未予理睬，不久边坡发生坍塌造成4名施工人员被 掩埋，其中3人死亡，1人重伤。事故发生后，相关部门启动了应急响 应。【问题】 指出生产安全事故等级和主要责任单位；该事故发生后应启动几级应 急响应？ 【参考答案】 较大事故，主要责任单位是施工单位。应启动三级应急响应。【案例五】背景材料 为加强工程施工安全生产管理，根据《水利工程施工安全管理导则》 （SL721－2015）等有关规定，项目法人组织制定了安全目标管理制 度、安全设施“三同时”管理制度等多项安全生产管理制度；并对施 工单位安全生产许可证、“安管人员”安全生产考核合格证及特种作 业人员持证上岗等情况进行核查。【问题】根据《水利工程建设安全生产管理规定》（水利部令第26号 ）和《水利工程施工安全管理导则》（SL721－2015），说明背景资 料中“安管人员”和“三同时”所代表的具体内容。 【参考答案】 （1）“安管人员”是指：施工单位的主要责任人、项目负责人、专 职安全生产管理人员。 （2）“三同时”是指：工程安全设施与主体工程应同时设计、同时 施工、同时投产和投产使用。【案例六】背景材料 为有效控制风险，依据《大中型水电工程建设风险管理规范》GB/T 50927—2013，施工单位对施工过程中可能存在的主要风险进行了分 析，把风险分为四大类：第一类为损失大、概率大的风险，第二类为 损失小、概率大的风险，第三类为损失大、概率小的风险，第四类为 损失小、概率小的风险，针对各类风险提出了风险规避等处置方法。 在启闭机工作桥夜间施工过程中，2名施工人员不慎从作业高度为 12.0 m的高处坠落。事故造成1人死亡，1人重伤。【问题】 按背景中的风险分类，背景资料中发生的事故应属于风险类型中的哪 一类？对于此类风险，事前宜采用何种处置方法进行控制？ 【参考答案】 （1）背景资料中发生的事故属于第三类风险（或损失大、概率小的 风险）； （2）对于此类风险宜采用保险或合同条款将责任进行风险转移。【回顾】水利水电工程建设风险从风险发生可能性与损失严重性两个 方面进行风险评估。水利水电工程建设风险评价等级分为四级。 等级 接受准则 应对策略 控制方案 Ⅰ级 可忽略 宜进行风险状态监控 开展日常审核检査 Ⅱ级 可接受 宜加强风险状态监控 宜加强日常审核检查 Ⅲ级 有条件可 应实施风险管理降低风险，且风险降 应实施风险防范与监测， 接受 低所需成本应小于风险发生后的损失 制订风险处置措施 Ⅳ级 不可接受 应采取风险控制措施降低风险，应至 应编制风险预警与应急处 少将其风险等级降低至可接受或有条 置方案，或进行有关方案 件可接受的水平 修正或调整，或规避风险2．风险处置方法有： 损失大、概率大 灾难性风险，应采取风险规避。（Ⅳ级） 损失小、概率大 采取风险缓解。（Ⅱ级、Ⅲ级） 风 采用保险或合同条款将责任进行风险转移。 险 损失大、概率小 （Ⅱ级、Ⅲ级） 处 置 损失小、概率小 风险自留。（Ⅰ级） 方 有利于工程项目目标 风险利用 法 注：采用工程保险等方法转移剩余风险时，工程保险不应被作为唯 一减轻或降低风险的应对措施。
