【巩固练习】
1、当室内温度为20℃时，用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，图2中哪
一幅图象大致反映了温度计的读数随时间的变化（ ）

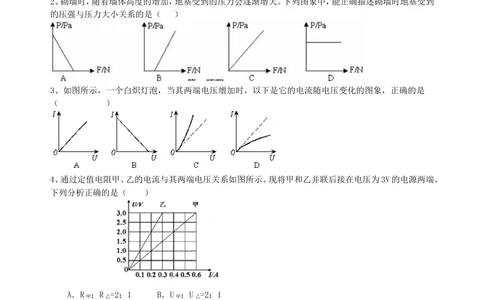

2、砌墙时，随着墙体高度的增加，地基受到的压力会逐渐增大。下列图象中，能正确描述砌墙时地基受到
的压强与压力大小关系的是（ ）
3、如图所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图象，正确的是
（ ）
4、通过定值电阻甲、乙的电流与其两端电压关系如图所示。现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是（ ）
A．R ：R =2：1 B．U ：U =2：1
甲 乙 甲 乙
C．I ：I =2：1 D．I ：I =2：1
甲 乙 乙 甲
5、（2012•泸州）如图所示为一定质量的海波熔化过程中，某同学描出的温度随时间变化的图象。下列根据
图象做出的判断，正确的是（ ）
A．0至5min内海波的温度不断升高，说明海波的熔点不断升高
B．5min至10min内海波的温度不变，海波的内能不变
C．5min至10min内海波的温度不变，但海波在这段时间内仍然吸热
D．10min以后海波已全部变成气态，温度进一步升高
6、如图所示是甲、乙两种质量相等的不同晶体，均匀加热，在相同时间内吸收相同热量的条件下，两种晶
体熔化前后温度随时间变化的图象。则单位质量的两种晶体熔化过程中吸收的热量相比较，Q
甲
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共4页让更多的孩子得到更好的教育
Q ；液态甲的比热容 液态乙的比热容。（填“大于”、“小于”或“等于”）
乙

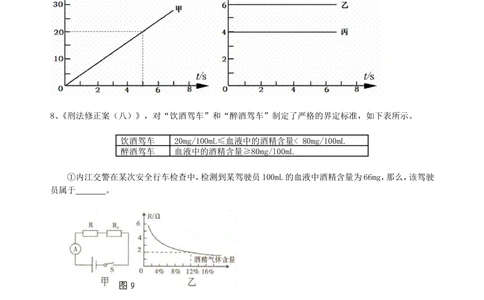

7、甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动如图所示，由图象可知：运动速度相同的小车
是＿＿＿＿＿＿和＿＿＿＿＿＿；经过5s，跑在最前面的小车是＿＿＿＿＿＿。
8、《刑法修正案（八）》，对“饮酒驾车”和“醉酒驾车”制定了严格的界定标准，如下表所示。
饮酒驾车 20mg/100mL≤血液中的酒精含量< 80mg/100mL
醉酒驾车 血液中的酒精含量≥80mg/l00mL
①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶
员属于 。
②如图9甲所示，是酒精检测仪的简化电路。其中，定值电阻R=10Ω，电源电压为3V；R为气敏电阻，
0
它的阻值与酒精气体含量的关系如图9乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为 12%
时，电流表的示数为 ______ A。
9、物理兴趣小组同学对物体的浮沉条件进行研究。在一个重为4N，底面积为200cm2的圆柱形薄壁玻璃
容器底部，放一个边长为10cm。的正方体物块，然后逐渐向容器中倒水(水始终未溢出)。通过测量容器中
水的深度h，分别计算出该物块所受到的浮力F浮，并绘制了如图11所示的图象。请解答下列问题。
(1)分析图象可知，水的深度由0逐渐增加到8cm前的过程中，物块受到的浮力怎
样变化?这一过程中物块对容器底部的压强又怎样变化?
(2)当容器中水深超过8cm。以后，物块处于什么状态?为什么?
(3)将物块取出后，若容器中水的重力为20N，此时容器对水平桌面的压强是多
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共4页让更多的孩子得到更好的教育
少?
(4)物块的密度是多少?
10、PTC是一种新型的半导体陶瓷材料，它的发热效率较高，PTC有一个人为设定的温度。当它的温度低
于设定温度时，其电阻值会随它的温度升高而变小；当它的温度高于设定温度时，其电阻随它的温度升高
而变大。如图甲所示的陶瓷电热水壶就使用了这种材料。它的工作电路如图乙所示，R 是定值电阻，其阻
0
值不受温度的影响。R 是PTC的电阻，R 的电阻值与温度的关系如图所示。该电热水壶在R 设定温度状
T T T
态工作时，电路消耗的总功率为100W。

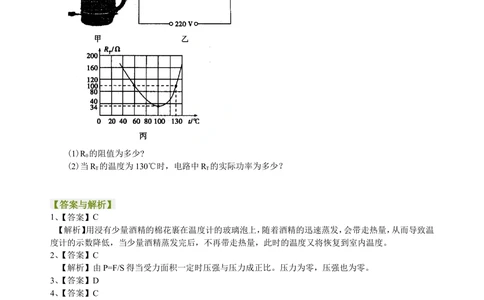

(1)R 的阻值为多少?
0
(2)当R 的温度为130℃时，电路中R 的实际功率为多少？
T T
【答案与解析】
1、【答案】C
【解析】用浸有少量酒精的棉花裹在温度计的玻璃泡上，随着酒精的迅速蒸发，会带走热量，从而导致温
度计的示数降低，当少量酒精蒸发完后，不再带走热量，此时的温度又将恢复到室内温度。
2、【答案】C
【解析】由P=F/S得当受力面积一定时压强与压力成正比。压力为零，压强也为零。
3、【答案】D
4、【答案】C
【解析】此题是U-I关系图象，考查的是电流、电压和电阻之间的关系，定值电阻甲、乙并联后接在电压
为3V的电源两端，由并联电路特点可知U ：U =1：1；由图象可知当甲、乙两电阻两端电压是3V时，通过
甲 乙
它们的电流分别是0．6A．0．3A，所以I ：I =2：1；由欧姆定律公式 可知：R =5Ω，R =10Ω,所以R
甲 乙 甲 乙
：R =1：2。
甲 乙
5、【答案】C
6、【答案】小于，大于
【解析】从图象可知，加热时间的长短反映了物体吸热的多少。甲在熔化过程中所需时间比乙的时间短，
所以甲吸热小于乙吸热。图象中的最后一段，液态甲、乙吸收相同的热量，液态甲温度变化的慢，因此液态
甲的比热容大于液态乙的比热容。
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共4页让更多的孩子得到更好的教育
7、【答案】甲 丙 乙
【解析】甲乙丙同时同地同一方向运动，有图象可知，V =s/t=20m/5s=4m/s
甲
V =6m/s V- =4m/s 所以甲和丙的速度是相同的。其中乙的速度最大，所以相同时间内乙跑在
乙 丙
最前面。
8、【答案】饮酒驾车；0．25A
【解析】驾驶员血液中的酒精含量为66mg/100mL，介于20mg/100mL—80mg/100mL 之间，所以属于饮酒
驾车；观察图象乙可以发现，当驾驶员的血液中酒精含量为12%时，气敏电阻R的阻值是2Ω，根据欧姆定
律 可知： =0．25A。

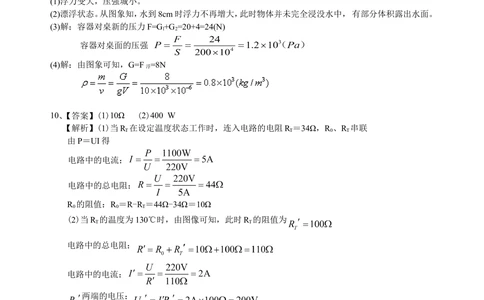

9、【答案与解析】
(1)浮力变大，压强城小。
(2)漂浮状态。从图象知，水到8cm时浮力不再增大，此时物体并未完全浸没水中， 有部分体积露出水面。
(3)解：容器对桌新的压力F=G+G =20+4=24(N)
l 2
容器对桌面的压强
(4)解：由图象可知，G=F =8N
浮
10、【答案】(1)10Ω (2)400 W
【解析】(1)当R 在设定温度状态工作时，连入电路的电阻R ＝34Ω，R 、R 串联
T T 0 T
由P＝UI得
电路中的电流：
电路中的总电阻：
R 的阻值：R ＝R-R ＝44Ω-34Ω＝10Ω
0 0 T
(2)当R 的温度为130℃时，由图像可知，此时R 的阻值为
T T
电路中的总电阻：
电路中的电流：
两端的电压：
11、【答案】
【解析】
