参照秘密级管理★启用前 试卷类型：A
2022 年潍坊市初中学业水平考试
物理试题
2022.6
注意事项：
1．试题分第Ⅰ、Ⅱ两卷，Ⅰ卷是选择题，Ⅱ卷是非选择题，满分100分。考试时间90分钟。
2．答卷前务必将试题密封线内及答题卡上面的项目填涂清楚。所有答案都必须涂、写在答题
卡相应位置，答在本试卷上一律无效。
第Ⅰ卷（选择题 共40分）
一、单项选择题：本题共8小题，每小题3分，共24分。每小题只有一个选项符合题目要求。

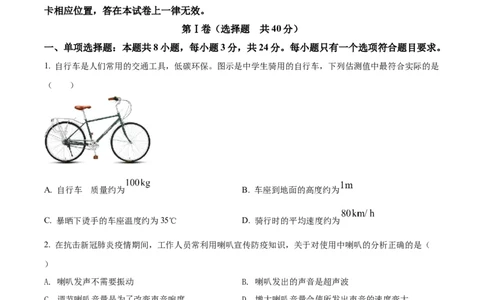

1. 自行车是人们常用的交通工具，低碳环保。图示是中学生骑用的自行车，下列估测值中最符合实际的是
（ ）
的
A. 自行车 质量约为 B. 车座到地面的高度约为
C. 暴晒下烫手的车座温度约为35℃ D. 骑行时的平均速度约为
2. 在抗击新冠肺炎疫情期间，工作人员常利用喇叭宣传防疫知识，关于对使用中喇叭的分析正确的是（
）
A. 喇叭发声不需要振动 B. 喇叭发出的声音是超声波
C. 调节喇叭音量是为了改变声音响度 D. 增大喇叭音量会使所发出声音的速度变大
3. 如图所示是一种从空气中制水的设备，温度较高的空气被吸入到温度较低的铜管中，其所含的水蒸气在
铜管中冷凝成水。该过程中发生的物态变化是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 液化 B. 凝华 C. 升华 D. 汽化

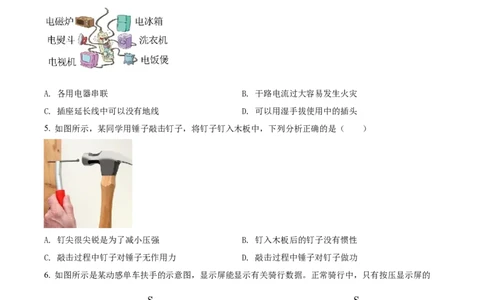

4. 如图所示，家中常用延长线插座上插满了各种电器，各用电器同时工作。下列有关分析正确的是
（ ）
A. 各用电器串联 B. 干路电流过大容易发生火灾
C. 插座延长线中可以没有地线 D. 可以用湿手拔使用中的插头
5. 如图所示，某同学用锤子敲击钉子，将钉子钉入木板中，下列分析正确的是（ ）
A. 钉尖很尖锐是为了减小压强 B. 钉入木板后的钉子没有惯性
C. 敲击过程中钉子对锤子无作用力 D. 敲击过程中锤子对钉子做功
6. 如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的
“开始”按钮（相当于开关 闭合），且将双手握住“手握感应片”（相当于开关 闭合）时，显示屏
才能接通电源，显示骑行数据。下列符合要求的模拟电路是（ ）【中小学教辅资源店 微信：mlxt2022】
A. B.
C. D.

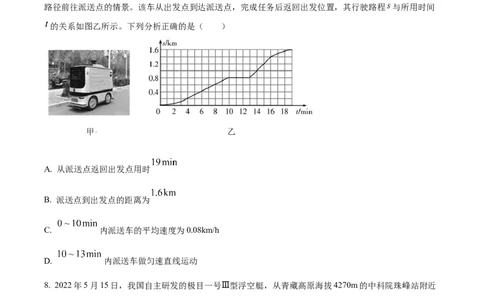

7. 随着5G信号的快速发展，5G无人物品派送车已应用于实际生活中，图甲所示为无人物品派送车沿直线
路径前往派送点的情景。该车从出发点到达派送点，完成任务后返回出发位置，其行驶路程 与所用时间
的关系如图乙所示。下列分析正确的是（ ）
A. 从派送点返回出发点用时
B. 派送点到出发点的距离为
C. 内派送车的平均速度为0.08km/h
D. 内派送车做匀速直线运动
8. 2022年5月15日，我国自主研发的极目一号Ⅲ型浮空艇，从青藏高原海拔4270m的中科院珠峰站附近
升空，顺利升至9032m，超过珠峰高度，创造了浮空艇大气科学观测世界纪录。该浮空艇通过一条缆绳与
地面的锚泊设备连接，利用所受的浮力和缆绳的拉力控制可实现升空和驻空。忽略浮空艇体积的变化，在
其匀速直线上升过程中，下列说法正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 浮空艇周围的大气压不变 B. 浮空艇受非平衡力的作用
C. 浮空艇所受浮力大小不变 D. 浮空艇所受浮力大于自身的重力
二、多项选择题：本题共4小题，每小题4分，共16分。每小题有多个选项符合题目要求。
全部选对得4分，选对但不全的得2分，有选错的得0分。

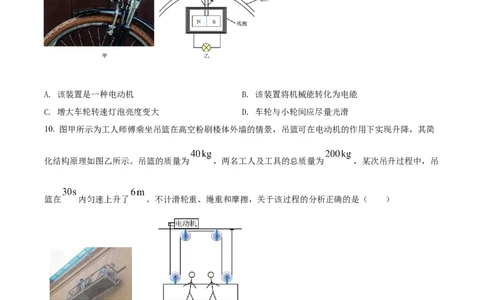

9. 图甲所示是一种自行车上的装置，车前端的灯泡与该装置内部线圈相连，自行车车轮的转动带动该装置
上端的小轮转动，小轮带动内部的磁铁转动，灯泡便发光照明，图乙是其结构示意图。下列分析正确的是
（ ）
A. 该装置是一种电动机 B. 该装置将机械能转化为电能
C. 增大车轮转速灯泡亮度变大 D. 车轮与小轮间应尽量光滑
10. 图甲所示为工人师傅乘坐吊篮在高空粉刷楼体外墙的情景，吊篮可在电动机的作用下实现升降，其简
化结构原理如图乙所示。吊篮的质量为 ，两名工人及工具的总质量为 ，某次吊升过程中，吊
篮在 内匀速上升了 。不计滑轮重、绳重和摩擦，关于该过程的分析正确的是（ ）
A. 吊篮的动能不变 B. 吊篮的机械能守恒
C. 电动机对绳子的拉力为 D. 电动机拉动绳子的功率为
的
11. 用相同 加热装置分别对固态物质a、b、c加热，它们的温度随加热时间变化关系如图所示。不计热
量损失，以下分析正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 时间内，a、c吸收热量相同
B. 时间内，a的内能不变
C. b的比热容可能大于c的比热容
的
D. 若a、b是同种物质，则b 质量小于a的质量
12. 我市装有多座过街天桥，极大方便了行人的出行。阴雨天时，空气潮湿，能见度低，路面湿滑，为保
证行人上下天桥时的安全，需在天桥入口处设置警示灯。图甲是某同学为此设计的部分模拟电路，电磁铁
及触点1固定不动，衔铁可在电磁铁作用下上下运动，带动铜棒 绕 点运动。该电路中需用到阻值随
空气湿度变化的湿敏电阻，将湿敏电阻接在电路中（图中未画出），闭合开关 ，当空气湿度小于设定值
时，警示灯随湿度变化而自动调整亮度；当空气湿度增大到设定值时，警示灯能不断闪烁。图乙是可供选
择的两种湿敏电阻的阻值随湿度变化关系的图像。忽略电磁铁线圈电阻，灯泡阻值不变，以下说法正确的
是（ ）
A. 应选R 作为该电路的湿敏电阻
1
B. 在 、 、 三处位置中，湿敏电阻应安装在 处【中小学教辅资源店 微信：mlxt2022】
C. 小于设定值时，湿度越小警示灯越亮
D. 向左移动滑片P，可使警示灯在较小湿度下实现闪烁
第Ⅱ卷（非选择题 共60分）
三、作图题：本题有2个小题，共6分。
13. 如图所示，水池边有一路灯S，路灯上方有一平面镜 ，S发出的光能经 反射后射入水中，请
画出：
（1）S在平面镜中所成的像 ；
（2）经 反射后过A点的反射光线 ；
（3） 照射到水池底的光路图。
14. 如图所示，条形磁铁静止在水平桌面上，通电螺线管左端为 极，靠近条形磁铁放置。请根据图中所
示情况：
（1）将电源“+”“-”极填入括号中；
的
（2）在已画出 磁感线上用箭头标出其方向；
（3）画出条形磁铁所受摩擦力的示意图。
四、实验题：本题有3个小题，共24分。【中小学教辅资源店 微信：mlxt2022】
15. 在“探究凸透镜成像规律”的实验中。
（1）一束平行于主光轴的光线经凸透镜后，在光屏上形成一个最小、最亮的光斑，如图甲所示，则该透
镜的焦距为__________ ；
（2）调节各元件位置如图乙所示，可在光屏上得到一个清晰、倒立、__________（选填“放大”、“缩
小”或“等大”）的实像；
（3）保持透镜和蜡烛位置不变，在蜡烛和透镜之间加一个近视镜片，观察到光屏上的像变模糊，若使光
屏上的像再次清晰，可将光屏向__________（选填“左”或“右”）移动。
16. 许多实验器材在物理实验中能被重复利用，斜面就是其中之一。请完成下列利用斜面进行实验的有关
内容:
的
（1）图甲所示实验中，为便于测量小车在斜面上 运动时间，应使斜面保持__________（选填“很大”
或“很小”）的坡度；
（2）图乙所示实验中，对于同一个球A，要改变A撞击木块前的动能大小，可进行的操作是_________；
（3）图丙所示实验中，斜面倾斜角为 ，物体B重为 。用弹簧测力计沿斜面拉动B时，应使B做
___运动，实验中弹簧测力计示数如图所示，则所测斜面的机械效率为__________。
17. 小明利用图甲所示电路测量未知电阻R 的阻值，电源电压保持 不变，滑动变阻器铭牌标有“30Ω
X
2A”字样，R 的阻值约为 。
X【中小学教辅资源店 微信：mlxt2022】
（1）请用笔画线代替导线，将图甲中的实物电路连接完整________（要求滑动变阻器的滑片P向左滑动
时，电流表示数变大）；
（2）闭合开关，两电表均无示数；将电压表改接在变阻器两端时，两电表均无示数；将电压表改接在开
关两端时，电压表有示数，电流表无示数。则电路故障是_______；
（3）排除故障后，闭合开关，移动变阻器的滑片P至某一位置，此时电压表示数为 ，电流表示数如
图乙所示，则未知电阻R =__________Ω；
X
（4）小明利用图甲电路测量另一未知电阻R ′，将R ′正确接入电路，但发现无论如何移动滑片P，电流表
X X
示数几乎为0，电压表示数接近 ，经判断得知R ′阻值较大，利用该电路无法测出R ′阻值。小明查阅资
X X
料获知，电压表相当于一个能显示自身两端电压的定值电阻，且阻值较大，于是他找了一个2kΩ的定值电
阻 ，设计了如图丙所示电路，电源电压恒为3V。闭合开关 ，并进行了如下操作：
①S 接1时，记录电压表示数为2.5V；
1
②S 接2时，记录电压表示数为2V；
2
③计算待测电阻R ′=__________Ω。
X
五、计算题：本题有3个小题，共30分。解答时应写出必要的文字说明、公式和重要的计算
步骤，只写出最后答案的不能得分。
18. 某小区工作人员用图示的无人机给居住在高楼层的居民运送物资。该无人机由锂电池供电，工作时电
动机带动旋翼转动，旋翼对下方空气施力的同时获得升力，其有关参数如表格所示。某次运载过程中，无
人机和货物总重 ，以最大上升速度匀速竖直上升 ，观察地面控制装置，显示无人机电量由
100%降至98%。若定义无人机竖直运输效能值为升力所做功与电池消耗电能之比，用字母 表示。求本次
运送过程中：【中小学教辅资源店 微信：mlxt2022】
最大上升速度
最大上升速度时空气阻力
电池额定电压
电池容量
（1）所用时间；
（2）升力所做的功；
（3）竖直运输效能值 。
19. 图示是一款自动炖煮机的简化电路图， 、 是两个完全相同的电热丝， 为电源开关，通过控制
开关 、 实现“低温”“中温”“高温”三个挡位间的切换。从该炖煮机铭牌信息中获知，其额定电
压220V，加热效率为75%，但功率信息模糊不清。为研究该炖煮机的工作情况及有关信息，在炖煮机中
装入 的水，闭合开关 ，通过观察其电子显示屏（消耗电能忽略不计），记录有关信息如表格所示。
水的比热容 ，求：
指示灯状态 工作时间 水温变化
高温灯亮 34℃升至100℃
中温灯亮 100℃保持不变
低温灯亮 100℃保持不变
（1） 水吸收的热量；
（2）炖煮机高温挡时的功率；
（3）炖煮机 消耗的电能。【中小学教辅资源店 微信：mlxt2022】
20. 图甲是某卫生间马桶水箱的进水调节装置，图乙为其结构示意图，浮臂AB可视为绕 点转动的杠杆，
， ，A端通过细连接杆AC与柱状浮筒连接，浮筒质量为 ， 端通过细连接杆
BD与圆饼状止水阀连接，止水阀上下表面积与进水管口面积均为 。当水箱中无水或水量较少时，
止水阀打开，水从进水管流进水箱。水位达到一定高度时，浮筒推动杠杆，使止水阀刚好堵住进水管，停
止进水，此时AB处于水平位置，连接杆竖直，大气压强 ，进水管中水压
。除浮筒外其它装置所受重力不计，忽略所有摩擦，g取 ，水的密度
。刚停止进水时，求：
（1）浮筒所受重力；
（2）进水管中的水对止水阀的压力；
（3）连接杆BD对止水阀的压力；
（4）浮筒排开水的体积。【中小学教辅资源店 微信：mlxt2022】
