2023年本溪辽阳葫芦岛市初中毕业生学业考试
物理试卷
第一部分 选择题（共28分）
一、选择题（本题共12小题，共28分。1~8题为单选题，每题2分；9~12题为多选题，每
题3分，漏选得2分，错选得0分）

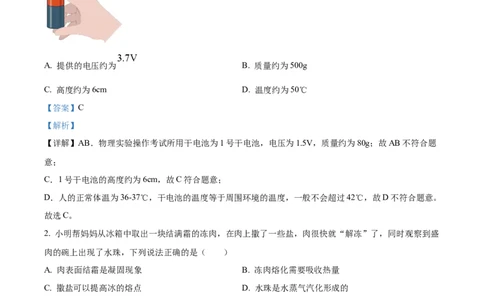

1. 如图是物理实验操作考试所用干电池，下列关于这节干电池的物理量估测最合理的是（ ）
A. 提供的电压约为 B. 质量约为500g
C. 高度约为6cm D. 温度约为50℃
【答案】C
【解析】
【详解】AB．物理实验操作考试所用干电池为1号干电池，电压为1.5V，质量约为80g；故AB不符合题
意；
C．1号干电池的高度约为6cm，故C符合题意；
D．人的正常体温为36-37℃，干电池的温度等于周围环境的温度，一般不会超过42℃，故D不符合题意。
故选C。
2. 小明帮妈妈从冰箱中取出一块结满霜的冻肉，在肉上撒了一些盐，肉很快就“解冻”了，同时观察到盛
肉的碗上出现了水珠，下列说法正确的是（ ）
A. 肉表面结霜是凝固现象 B. 冻肉熔化需要吸收热量
C. 撒盐可以提高冰的熔点 D. 水珠是水蒸气汽化形成的
【答案】B
【解析】
【详解】A．物质由气态直接变为固态叫凝华。肉表面结的霜是水蒸气凝华形成的，故A错误；
B．物质由固态变为液态叫熔化，熔化吸热，所以冻肉熔化需要吸收热量，故B正确；
的
C．在肉上撒了一些盐，肉很快就“解冻”了，说明撒盐可以降低冰 熔点，故C错误；
D．物质由气态变为液态叫液化。水珠是水蒸气液化形成的，故D错误。
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选B。
3. 如图是探究平面镜成像特点实验的情景，关于探究过程中所涉及的问题分析正确的是（ ）
A. 蜡烛A在玻璃板中所成的像是光的漫反射形成的
B. 蜡烛A在玻璃板中所成的像是实像
C. 蜡烛B在桌面上的影子是光沿直线传播形成的
D. 为了使烛焰的像更清晰，应选择明亮的环境进行实验
【答案】C
【解析】
【详解】A．反射面是光滑的，所以蜡烛A在玻璃板中所成的像是光的镜面反射形成的，反射光线的反向
延长线的交点为像，故A错误；
B．蜡烛A在玻璃板中所成的像是由实际光线的反向延长线的交点形成的，不能用光屏承接，是虚像，故
B错误；
C．光在均匀介质中沿直线传播，蜡烛B在桌面上的影子是光沿直线传播形成的，故C正确；
D．为了使烛焰的像更清晰，应选择较暗的环境进行实验，故D错误。
故选C。

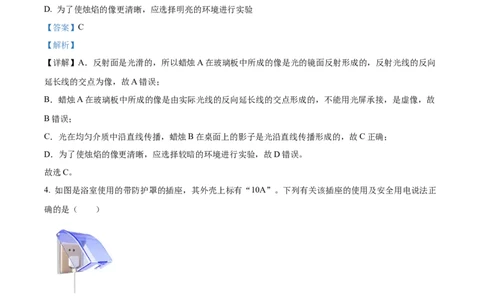

4. 如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正
确的是（ ）
A. 插座与照明灯之间是串联的
B. 三孔插座的右孔与家庭电路的零线相连
C. 插座允许接入两个任意大功率用电器同时使用
D. 防护罩能防止进水所引起的安全事故
【答案】D
【解析】
【详解】A．插座是为了方便可移动的用电器而设置的，插座和照明灯是并联的，故A错误；
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
B．三孔插座的接线是左零右火中间接地，故B错误；
C．插座的外壳上标有“10A”，即插座允许通过的最大电流为10A，当用电器的功率大于1200W时称为
大功率用电器，此时用电器的电流
两个这样的用电器同时使用，总电流为
超过插座允许通过的最大电流，故C错误；
D．插座是在浴室使用的，水是导体，当插座进水后会造成短路而发生安全事故，故D正确。
故选D。

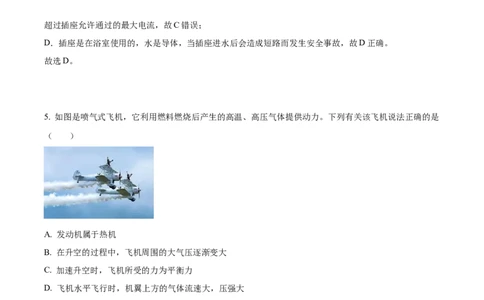

5. 如图是喷气式飞机，它利用燃料燃烧后产生的高温、高压气体提供动力。下列有关该飞机说法正确的是
（ ）
A. 发动机属于热机
B. 在升空的过程中，飞机周围的大气压逐渐变大
C. 加速升空时，飞机所受的力为平衡力
D. 飞机水平飞行时，机翼上方的气体流速大，压强大
【答案】A
【解析】
【详解】A．发动机利用燃料燃烧后产生的高温、高压气体提供动力，是利用内能做功的机械，属于热机，
故A正确；
B．大气压随高度的增加而减小。在升空的过程中，飞机周围的大气压逐渐变小，故B错误；
C．加速升空时，飞机的运动速度在增大，即运动状态在发生变化，所受的力为非平衡力，故C错误；
D．飞机水平飞行时，机翼上方的气体流速大，压强小，故D错误。
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故选A。
6. 工人师傅使用如图所示的滑轮组，将重为450N的建筑材料在10s内匀速提升4m，此次滑轮组的机械效
率为75%，忽略绳重和摩擦。下列有关这次提升过程说法正确的是（ ）
A. 所做的有用功为1800J B. 在绳端的拉力F为150N
C. 动滑轮所受的重力为75N D. 拉力F的功率为180W
【答案】A
【解析】
【详解】A．有用功为
故A正确；
B．总功为
由图可知，绳子段数为n＝3，故自由端移动距离为
s=nh=3×4m=12m
绳子拉力为
故B错误；
C．动滑轮重
故C错误；
D．拉力F的功率为
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故D错误。
故选A。
7. 将扬声器、电池和电流表等元件连成如图电路。断开 ，反复快速闭合、断开开关 ，扬声器发出咔
咔声；断开 ，闭合开关 ，反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。下列有关说法正
确的是（ ）
A. 扬声器发声的原理与发电机发电的原理相同
B. 扬声器发声时，将机械能转化为电能
C. 扬声器发电的原理与动圈式话筒工作的原理相同
D. 电流表指针左右摆动，是因为磁场方向发生变化
【答案】C
【解析】
【详解】A．扬声器发声的原理是通电导体在磁场中受力，发电机发电的原理是电磁感应现象，二者原理
不相同，故A错误；
B．扬声器发声时，将电能转化为机械能，故B错误；
C．断开 ，闭合开关 ，反复轻敲扬声器的纸盆，会看到电流表的指针左右摆动。此时扬声器发电的原
理是电磁感应现象，动圈式话筒工作的原理也是电磁感应现象，二者原理相同，故C正确；
D．电流表指针左右摆动，是因为电流方向发生变化，故D错误。
故选C。
8. 如图所示电路，闭合开关，滑动变阻器的滑片由右向左最大范围内调节的过程中，下列说法正确的是（
）
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 电流表 示数不变
B. 电压表V示数变小
C. 电流表 示数与电流表 示数之差变小
D. 电压表V示数与电流表 示数的乘积变大
【答案】D
【解析】
【详解】AB．变阻器与灯并联，电压表测变阻器的电压即电源电压（不变），A 测干路电流，A 测灯的
1 2
电流，滑动变阻器的滑片由右向左最大范围内调节的过程中，变阻器连入电路的电阻变小，由欧姆定律可
知通过变阻器的电流变大，根据并联电路各支路可独立工作、互不影响，通过灯的电流即A 示数不变，根
2
据并联电路电流的规律，电流表 示数变大；故AB错误；
C．电流表 示数与电流表 示数之差，即通过变阻器的电流，故电流表 示数与电流表 示数之差
变大，故C错误；
D．电压表V示数不变，而电流表 示数的变大，故电压表V示数与电流表 示数的乘积变大，故D正
确。
故选D。
9. 以下文字选于朱自清的《春》：“小草偷偷地从土里钻出来，嫩嫩的，绿绿的”“坐着，躺着，打两个
滚，踢几脚球”关于文中所涉及到的现象解释正确的是（ ）
A. “小草偷偷地从土里钻出来”，草对土有力的作用
B. “坐着，躺着”，由坐到躺，人对地面的压强变小
C. “打两个滚”，在草地上滚动，人不受摩擦力
D. “踢几脚球”，踢出的球由于具有惯性能继续运动
【答案】ABD
【解析】
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】A．草将土掀开，对土产生了作用，故草对土有力的作用，故A正确；
B．由坐到躺，人对地面的压力不变，但受力面积变大，压强变小，故B正确；
C．在草地上滚动，最终会停下来，因为受到地面的摩擦力，故C错误；
D．球踢出去后，由于球具有惯性，继续向前运动，故D正确。
故选ABD。
10. 在综合实践课堂上，小红正在做如图的游戏，用毛皮摩擦过的带负电荷的塑料勺吸引纸片。若游戏过
程中塑料勺接触地面，就无法吸引纸片。下列有关游戏说法正确的是（ ）
A. 塑料勺带负电荷，是因为它获得了电子
B. 摩擦后塑料勺具有磁性，可以吸引纸片
C. 与毛皮摩擦后的两把塑料勺，带同种电荷互相排斥
D. 塑料勺接地的瞬间，电子定向移动方向即为电流方向
【答案】AC
【解析】
【详解】A．毛皮摩擦过的塑料勺带负电荷，是因为它获得了电子，故A正确；
B．摩擦后塑料勺带电，带电体具有吸引轻小物体的性质，可以吸引纸片，故B错误；
C．与毛皮摩擦后的两把塑料勺，都得到电子，带负电，因为带同种电荷而互相排斥，故C正确；
D．因为电子是负电荷，所以电子定向移动方向为电流的反方向，故D错误。
故选AC。
11. 在两个烧杯内盛有甲、乙两种液体，将瓶口扎有橡皮膜的同一小瓶，分别放入甲、乙液体中，均处于
悬浮状态且开口朝下，小瓶在甲液体中橡皮膜的凹陷程度较大，如图所示。轻触乙液体中的小瓶使其下沉。
下列说法正确的是（ ）
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 甲液体的密度比乙液体的密度大
B. 悬浮时，小瓶在甲液体中受到的浮力比在乙液体中受到的浮力小
C. 下沉过程中，橡皮膜所受液体压强不变
D. 下沉过程中，小瓶所受浮力变小
【答案】AD
【解析】
【详解】A．小瓶在甲乙两种液体中，均处于悬浮状态，则小瓶在甲乙两种液体中所受浮力等于小瓶重力，
但小瓶在甲液体中橡皮膜的凹陷程度较大，则排开液体的体积较小，根据 可知，甲液体的密
度比乙液体的密度大，故A正确；
B．悬浮时，小瓶在甲、乙两种液体中所受浮力等于小瓶重力小瓶，则在甲液体中受到的浮力等于乙液体
中受到的浮力，故B错误；
C．下沉过程中，液体的密度不变，深度变大，由p=ρgh可得，橡皮膜所受液体压强变大，故C错误；
的
D．下沉过程中，液体密度不变，橡皮膜 凹陷程度变大，则排开液体的体积变小，根据 可知，
浮力变小，故D正确。
故选AD。
12. 如图所示电路，灯泡L 为“12V 12W”、灯泡L 为“12V 6W”，滑动变阻器的最大阻值为48Ω，
1 2
电压表的量程为“0~15V”。只闭合开关S，滑动变阻器的滑片从最右端向左移动，当电压表示数为6V
1
时，灯泡L 正常发光。只闭合开关S，保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片。
1 2
忽略温度对灯丝电阻的影响，下列有关该电路说法正确的是（ ）
A. 电源电压为18V
B. 只闭合开关S，当灯泡L 正常发光时，滑动变阻器连入电路的阻值为6Ω
1 1
C. 只闭合开关S，电压表示数的最大值为15V
2
D. 只闭合开关S，电路总功率的变化范围为4.5W～9W
2
【答案】ABD
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】AB．只闭合开关S，L 与滑动变阻器串联，电压表测滑动变阻器两端的电压。滑动变阻器的滑
1 1
片从最右端向左移动，当电压表示数为6V时，灯泡L 正常发光，则电源电压为
1
通过灯泡L 的电流
1
滑动变阻器连入电路的阻值
故AB正确；
CD．灯泡L 的阻值
2
只闭合开关S，L 与滑动变阻器串联，当滑动变阻器接入电路的阻值最大时，电压表的示数最大，根据串
2 2
联电路的分压原理可得
则电压表示数的最大值为12V。此时电路的电流最小，最小电流为
电路的最小总功率
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
当小灯泡L 正常发光时，电路的电流最大
2
电路的最大总功率
故C错误，D正确。
故选ABD。
第二部分 非选择题（共92分）
二、填空题（本题共9小题，每空1分，共26分）
13. 如图是小明用发卡制作的发卡琴，发卡琴发出的声音是由发卡________产生的，弹奏时一手压紧发卡，
手感到痛是由于物体间力的作用是________的，小明把制作发卡琴的过程录制成视频，用手机发到班级群
中进行分享交流，发布视频是利用________波完成的。
【答案】 ①. 振动 ②. 相互 ③. 电磁
【解析】
【详解】[1]声音是由发声体的振动产生的，发卡琴发出的声音是由发卡振动产生的。
[2]弹奏时一手压紧发卡，手对发卡有力的作用，手感到痛说明手受到发卡的力的作用，所以这是由于物体
间力的作用是相互的。
[3]发布视频是利用电磁波完成的。
14. 如图剪纸画反映的是过去东北的风俗——“窗户纸糊在外”。用浆糊能将窗户纸糊在木格子窗上，是
利用分子间存在________。窗户纸糊在外，可以有效防止在冬季木格子上积的雪________（填物态变化）
成水，使窗户纸润湿而掉下来。
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 引力 ②. 熔化
【解析】
【详解】[1]用浆糊能将窗户纸糊在木格子窗上，是利用分子间存在引力。
[2]在冬季木格子上积的雪变成水，是从固态变成液态，是熔化现象。
15. 如图是小童用手机拍摄的瀑布下的彩虹。彩虹是光的________现象。手机屏幕上呈现出由红、绿、
________三种色光混合而成的多彩画面。走在瀑布旁感到凉爽的原因是：瀑布溅起的水花在空气中汽化，
吸收大量的热，且水的________（填水的特性）又很大，瀑布吸收热量后温度升高较小。
【答案】 ①. 色散 ②. 蓝 ③. 比热容
【解析】
【详解】[1]彩虹是太阳光分解为七色光的过程，属于光的色散现象。
[2]红、绿、蓝是光的三原色。手机屏幕上呈现出由红、绿、蓝三种色光混合而成的多彩画面。
的
[3]走在瀑布旁感到凉爽是因为瀑布溅起 水花在空气中汽化，吸收大量的热，且水的比热容又很大，瀑布
吸收热量后温度升高较小。
16. 如图是元代王祯《农书》中描绘的农民使用扇车清选谷物的情景。农民快速摇动摇柄，扇轮转动产生
气流，当把谷物倒入扇车时，谷物在________力的作用下落入扇车，气流使枯瘪谷物从出风口飞出，说明
力可以改变物体的________。扇车的摇柄是________（填简单机械名称）。
【答案】 ①. 重 ②. 运动状态 ③. 轮轴##杠杆
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1]地球表面及附近的一切物体都受到重力的作用，重力的方向竖直向下。谷物倒入扇车时，由于
受重力的作用落入扇车。
[2]“扇车”中枯瘪谷物被风力吹出机外，运动状态发生变化，这个现象说明力能改变物体的运动状态。
[3]风扇摇手柄设计成轮轴是为了省力，因为轮半径大于轴半径。
17. 如图，化学老师检验氢气纯度时，用拇指堵住集满氢气的试管口，靠近火焰，移开拇指点火，会发出
尖锐的爆鸣声或很小的声音，根据声音的不同来判断氢气纯度，说明声可以传递________（填“信息”或
“能量”）。其中“很小”是指声音的________（填声音的特性）小。因为氢气密度比空气密度________，
所以检验时试管口要朝下，防止氢气逸出。
【答案】 ①. 信息 ②. 响度 ③. 小
【解析】
【详解】[1]根据声音的不同来判断氢气纯度，说明声可以传递信息。
[2]响度是指声音的大小，所以“很小”是指声音的响度小。
[3]因为氢气密度比空气密度小，所以检验时试管口要朝下，防止氢气逸出。
18. 小明为了探究电流产生的热量与电流大小的关系，利用阻值相等的电阻丝R、R、R，设计了如图甲
1 2 3
所示电路，将电阻丝R 和________（填“R”或“R”）分别放在如图乙所示的两个相同装置中，实验通
3 1 2
过U形管中________反映电阻丝产生热量的多少；通过实验分析可知，当电阻和通电时间相同时，通过电
阻的电流越大，这个电阻产生的热量越________。
【答案】 ①. R ②. 液面高度差 ③. 多
1
【解析】
【详解】[1]为了探究电流产生的热量与电流大小的关系，应采用控制变量法，控制电阻和通电时间相同，
电流不同，故应选用R 和R 进行实验，因为在电路中R 起到给R 分流的作用，使R 和R 的电流不同。
3 1 2 3 3 1
[2]实验中采用两个相同的U型管，产生的热量越多，U型管液面的高度差就越大，实验通过U形管中液面
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
高度差来反映电阻丝产生热量的多少。
[3]电流的热效应与电阻有关，在电阻和通电时间一定时，流过电阻的电流越大，产生的热量越多。
19. 小平家5月份的电费为50元，当地电价为0.5元/kW▪h，5月末他家的电能表示数如图，5月初电能表
的示数应为________ 。他家可以同时使用用电器的总功率不能超过________W。他单独使用电炖
锅正常工作3min，电能表转盘转过160转，则电炖锅的额定功率为________W。
【答案】 ①. ②. 4400 ③. 1600
【解析】
【详解】[1]小平家5月份消耗的电能
5月初电能表的示数为
W =2023.6kW·h-100kW·h=1923.6kW·h
初
[2]由电能表的参数可知，他家接在这个电能表的用电器额定最大电流为20A，则他家可以同时使用用电器
的最大总功率
[3]电炖锅正常工作3min，消耗的电能
电炖锅的额定功率
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
20. 我国某型号核潜艇在海面漂浮时排开海水的质量为7000t，它所受到的浮力为________N，在海面下
5m处受到海水的压强为________Pa。核潜艇所用的核能属于________（填“可再生”或“不可再生”）
能源。（g取10N/kg， 取 ）
【答案】 ①. ②. ③. 不可再生
【解析】
【详解】[1]根据阿基米德原理，核潜艇受到的浮力为
F =G =m g=7000×103kg×10N/kg=7×107N
浮 排 排
[2]在海面下5m处受到海水的压强
p=ρ gh=1.0×103kg/m3×10N/kg×5m=5×104Pa
海水
[3]能从自然界源源不断获得的能源是可再生能源，不能源源不断从自然界获得的能源是不可再生能源。核
潜艇所使用的核燃料无法从自然界源源不断获得，所以核能属于不可再生能源。
21. 如图甲所示电路，电源电压为18V，电流表和电压表量程分别为0～0.6A、0~15V，滑动变阻器标有“？
1A”。闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了这一
过程中电流表示数与电压表示数关系图像如图乙；将电压表正确改接在A、B、C中的某两点间，闭合开关，
在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元
件的电阻关系图像如图丙。定值电阻的阻值为________ ，灯泡的额定功率为________W，上述过程中滑
动变阻器两端最大电压值为________V。
【答案】 ①. 24 ②. ③. 9
【解析】
【详解】[1]由电路图可知，定值电阻、灯泡和滑动变阻器串联，电压表测灯泡和滑动变阻器的电压。由图
像乙可知，当电压表的示数为6V时，电流表的示数为0.5A，即电路中的电流为0.5A，此时定值电阻两端
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的电压为
定值电阻的阻值为
[2]当电阻一定时，通过导体的电流与导体两端的电压成正比，由图像丙可知，该元件的电压与电流的比值
是变化的，说明电压表是并联在灯泡两端。
电流表的量程是0～0.6A，滑动变阻器允许通过的最大电流是1A，由图像乙可知，在保证所有元件安全的
情况下，电路的最大电流为0.5A，则灯泡正常发光的电流为0.5A。由图像丙可知，灯泡两端的电压最大时，
由于灯丝受温度的影响，电阻变大，则灯泡电阻为10Ω时，灯泡正常发光，此时灯泡两端的电压为
故灯泡的额定功率为
[3]当通过灯泡的电流最小时，灯泡和滑动变阻器两端的电压最小，因为电源电压不变，则滑动变阻器两端
的电压最大，故由图像丙可知，电路最小电流为
此时定值电阻两端的电压为
滑动变阻器两端最大电压
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
三、作图题（本题共3小题，每小题3分，共9分）
22. 小明将两个大小相同的红、蓝环粘在一起形成“8”字。手拿红环将蓝环竖直放入水中，使蓝环刚好浸
没，从水面上方C点可以观察到红环的“倒影”和蓝环的像并不完全重合，如图甲所示。请在乙图中作出：
（1）红环最上端A点在水中的像 点；
（2） 点为蓝环最下端B点的像，请完成从C点看到B点的光路。
【答案】
【解析】
【详解】（1）平静的水面可视为平面镜，平面镜成的像与物关于镜面对称，据此确定红环最上端A点在
水中的像 点（已知两个大小相同的红、蓝环粘在一起形成“8”字，故 点与蓝环最下端B点重合），
如下所示：
（2）蓝环最下端B点反射的光由水中斜射入空气中时，折射角大于入射角，折射光线远离法线，人逆着
折射光线看去，看到最下端B点的像 比最下端B偏高，连接 交水面于O点，连接BO即为入射光
线，OC为折射光线，如下所示：
23. 如图甲晾晒架，挂衣服时可以把它看成杠杆，图乙为其简化示意图。请在乙图中作出：
（1）当挂较重的衣物时，为了使晾晒架A点受到的支持力最小，请在B、C、D三点中选择一点，作出该
点所受到的拉力F；
2
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（2）晾晒架A点受到的支持力F 及其力臂l。
1 1
【答案】
【解析】
【详解】（1）当挂较重的衣物时，为了使晾晒架A点受到的支持力最小，动力臂和阻力一定时，阻力臂
越小，动力越小；应选择离支点最近的B施加阻力F。
2
（2）对A的支持力垂直于墙壁向右，从O画出到支持力F 的垂线即动力臂l，如图所示：
1 1
24. 小王自制了一个电磁秋千的玩具，如图甲所示。闭合开关后，推动一下永磁体，它在电磁铁排斥作用
下来回摆动。请在图乙所示的简图中作出：
（1）电磁铁下端的磁极；
（2）电源的正、负极；
（3）图中的磁感线方向。
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】
【解析】
【详解】（1）如图乙所示，永磁铁下端为S极，永磁体在电磁铁排斥作用下来回摆动，根据磁极之间的
相互作用可知，电磁铁上端为S极，下端为N极。
（2）根据安培定则，右手四指并拢，与拇指成90度，握住螺线管，使四指方向与电流方向一致，大拇指
的指向即为N极可知，电流从上端流入，下端流出，所以电源上端为正极，下端为负极。
（3）在磁体的外部，磁感线从N极出发，回到S极，因图乙中电磁铁上端为S极，磁感线应该是回到S
极，如下图所示：
四、简答题（本题3分）
25. 神舟十五号载人飞船返回舱的胜利回归，标志着我国航天事业进入了一个新阶段。请你结合返回舱从
太空返回地球的过程，回答下列问题：
（1）这一过程中，航天员所穿的宇航服的质量是否发生变化？
（2）返回舱在下降阶段，它的重力势能发生了怎样的变化？并说明理由。
【答案】（1）质量不发生变化；（2）重力势能变小，理由见解析
【解析】
【详解】（1）质量是物体的一种属性，不随位置的变化而变化，故这一过程中，航天员所穿的宇航服的
质量不发生变化。
（2）返回舱在下降阶段，它的高度变小，质量保持不变，重力势能变小。
五、计算题（本题共2小题，共18分。要求写出必要的文字说明、公式、计算过程、数值、
单位和答）
26. 某款环保能源汽车——氢能重卡，它满载时总质量为50t，车轮总着地面积为 ，采用氢燃料发动
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
机获得动力。若某次运输过程中，汽车以300kW的输出功率，在水平公路上匀速直线行驶了20min，汽车
发动机的效率为75%。（g取10N/kg， 取 ）求：
（1）汽车满载静止在水平地面上时，对地面的压强；
（2）这次行驶过程中，汽车消耗的氢能为多少焦耳；
（3）若这次行驶过程中消耗的氢能由柴油来提供，至少需要完全燃烧柴油的质量。
【答案】（1） ；（2） ；（3）12kg
【解析】
【详解】解：（1）因为汽车静止在水平地面上，所以汽车受力平衡，汽车对地面的压力等于汽车的重力
汽车对地面的压强
（2）由 得，这次行驶过程中，汽车所做的功
由 得，汽车消耗 的氢能
（3）这次行驶过程中消耗的氢能由柴油来提供，则
由 得，燃烧柴油的质量
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
答：（1）汽车满载静止在水平地面上时，对地面的压强为 ；
（2）这次行驶过程中，汽车消耗的氢能为 ；
（3）若这次行驶过程中消耗的氢能由燃烧柴油来提供，至少需要完全燃烧柴油的质量为12kg。
27. 如图为某款水暖电热毯的简化电路图，其中R、 、 均为加热电阻。该电热毯具有“调温”和“恒
温”两挡，开关接1为“调温”挡，功率变化范围为50W~100W，开关接2为“恒温”挡，功率为33W。
电热毯内装有1kg水。[ ]求：
（1）电热毯在恒温挡时的电流；
（2）可变电阻R的最大阻值；
（3）若用最大功率加热，不计热损失，电热毯内水的温度由20℃升高到50℃所用的时间。
【答案】（1） ；（2） ；（3）
【解析】
【详解】解：
（1）由 得，电热毯在恒温挡时的电流
（2）当开关S接1，滑片在最右端时，电路中只有 工作，为调温档最大功率100W；由
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
得
当开关S接1，滑片在最左端时，可变电阻R达到最大阻值，与 串联，为调温档最小功率50W；由
得，电路的总电阻
滑动变阻器的最大阻值
（3）水的温度由20℃升高到50℃吸收的热量
因为不计热损失，所以消耗的电能
由 得，需要的时间
答：（1）电热毯在恒温档时的电流为 ；
（2）可变电阻R的最大阻值为 ；
（3）若用最大功率加热，电热毯内水的温度由20℃升高到50℃的时间为 。
六、实验、探究题（本题共5小题，共36分）
28. 小利在探究水在沸腾前后温度变化的特点实验中。
21【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）他组装了如图甲所示的实验装置，其中纸板的作用是________。
（2）加热一段时间后，温度计的示数如图乙所示，温度为________℃，继续加热，烧杯内的水中形成大
量的气泡不断上升、变大，到水面破裂开来，里面的水蒸气散发到空气中。
（3）上述实验现象说明了水________（填“已经”或“还没”）沸腾。从能量转化的角度看，气泡在水
面破裂时，将内能转化为________能。
（4）这样加热几分钟后，得到如图丙所示水的温度随时间变化图像。分析图像可知：
①水在沸腾前，不断吸热，温度升高；在沸腾时，不断吸热，温度________。
②周围环境大气压________（填“高于”或“低于”）标准大气压。
【答案】 ①. 减小热量散失 ②. 61 ③. 已经 ④. 机械 ⑤. 保持不变 ⑥. 低于
【解析】
【详解】（1）[1]纸板作用是主要是减少热量的损失，加快水的沸腾，同时还可以固定温度计。
（2）[2]图中温度计的分度值为1°C，所以此时的温度为61℃。
（3）[3]当水沸腾时，有大量的气泡涌现，接连不断地上升，并迅速地由小变大，到水面破裂开来，说明
水已经沸腾。
[4]气泡在水面破裂时，从能量转化的角度看，将内能转化为机械能。
（4）①[5]如图丙，水沸腾前的图线为一条斜向上的线段，所以水的温度随着时间的推移逐渐升高； 水沸
腾时，图线变为一条与时间轴平行的直线，这就说明水的温度不再随着时间的改变而改变，即水在沸腾前，
不断吸热，温度升高； 在沸腾时，不断吸热，温度保持不变。
②[6]液体的沸点与水表面的大气压有关，大气压越大，沸点越高。在1标准大气压下，水的沸点为
100°C，此时水的沸点低于100°C，说明此时大气压低于1标准大气压。
29. 小宋进入实验室准备探究凸透镜成像规律的实验时，恰好看到窗户通过凸透镜在光屏上所成的清晰的
像，如图甲所示，此时凸透镜和光屏分别在光具座的50cm、61cm刻度线处，如图乙所示。
22【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）图甲光屏上窗户的像是倒立、________的实像，生活中________就是应用这一成像原理工作。如果
实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观察到的现象，可知光具座上凸透镜
的焦距为________cm；
（2）把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不变，调整烛焰、
凸透镜和光屏高度，使三者的中心在________。可以适当的向________（选填“左”或“右”）移动光屏，
使光屏上得到烛焰清晰的像；
（3）在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，可以在凸透镜和蜡烛之间适当位
置放一个度数合适的________（选填“近视”或“远视”）镜片，使光屏上再次呈现烛焰清晰的像。
【答案】 ①. 缩小 ②. 照相机 ③. 10 ④. 同一高度 ⑤. 右 ⑥. 远视
【解析】
【详解】（1）[1][2]根据题意，物距大于二倍焦距，像距在一倍焦距和二倍焦距之间，故图甲光屏上窗户
的像是倒立、缩小的实像，生活中照相机就是应用这一成像原理工作。
[3]因像距
v=61cm-50cm=11cm
实验室只有焦距为“10cm”和“20cm”两种规格的凸透镜，根据他观察到的现象为缩小的像，则像距在
一倍焦距与二倍焦距之间，可知光具座上凸透镜的焦距为10cm。
（2）[4][5]把点燃的蜡烛放在光具座的20cm刻度线处，凸透镜、光屏保持如图乙所示的位置不变，调整
烛焰、凸透镜和光屏高度，使三者的中心在同一高度，因物距变小，像距变大，故可以适当的向右移动光
屏，使光屏上得到烛焰清晰的像。
（3）[6]在（2）的基础上，把蜡烛向右移动一段距离，光屏上的像模糊了，此时像在光屏右侧，因远视镜
（凸透镜）对光线有会聚作用，可以在凸透镜和蜡烛之间适当位置放一个度数合适的远视镜片，使光屏上
再次呈现烛焰清晰的像。
30. 小丹选取了两个弹簧测力计、细线、棉布、木板、重为10N和15N的两个木块（表面粗糙程度相同）
等器材，探究滑动摩擦力大小与哪些因素有关：
23【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）小丹水平匀速直线拉动木块，利用________条件可知木块所受摩擦力大小等于弹簧测力计的示数。
她分别做了如图甲、乙、丙所示三次实验；
①分析甲、乙两次实验，可以得出接触面粗糙程度相同时，压力越大，滑动摩擦力________的结论；
②分析甲、丙两次实验，可以得出压力相同时，接触面________，滑动摩擦力越大的结论；
的
③小丹从上述实验联想到生活中瓶盖上设计了花纹，可用________（填“①”或“②”） 结论进行解释；
（2）她想继续探究滑动摩擦力大小与物体的重力大小是否有关，利用图甲实验做对比分析，又设计了如
图丁所示的实验，使弹簧测力计A始终保持竖直状态，并调整高度，使其示数为________N，拉动木板，
当木块相对于地面静止时，弹簧测力计B的示数为1N，分析可得滑动摩擦力大小与物体重力大小
________。
【答案】 ①. 二力平衡 ②. 越大 ③. 越粗糙 ④. ② ⑤. 5 ⑥. 无关
【解析】
【详解】（1）[1]探究影响滑动摩擦力大小的因素实验中，水平匀速拉动木块做匀速直线运动，使其受到
平衡力，根据二力平衡可知拉力大小等于摩擦力。
①[2]由甲乙两次实验可知，都在木板上滑动，接触面粗糙程度相同，乙图中压力大，弹簧测力计的示数大，
即滑动摩擦力大，于是可得当接触面粗糙程度相同时，压力越大，滑动摩擦力越大。
②[3]由甲丙两次实验可得压力都为10N，接触面一个是木板，一个是毛巾，粗糙程度不同，拉力不同，摩
擦力不同，于是可得压力相同时，接触面越粗糙，滑动摩擦力越大。
③[4]瓶盖设计了花纹，即增大了接触面的粗糙程度，在压力一定时，通过增大接触面的粗糙程度，增大摩
擦力，可用实验②中的结论进行解释。
（2）[5][6]探究滑动摩擦力大小与物体的重力大小是否有关，应控制压力和接触面粗糙程度相同，用弹簧
测力计A始终保持竖直状态，并调整高度，使其示数为为5N时，对木板的压力与甲相同为10N，拉动木
板运动，木块相对地面静止，受平衡力，此时弹簧测力计B的示数与甲的相同为1N，分析可得滑动摩擦
力大小与物体重力大小无关。
31. 小毛在测量物质密度的实验中进行了如下操作：
24【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）将天平放在水平台上，游码移至标尺左端零刻度线处，发现指针指向分度盘中线左侧，应该向
________侧调节平衡螺母，使天平在水平位置平衡；
（2）测量固体的密度：
①将石块放在天平的左盘，从大到小向右盘依次加减砝码，当加入最小砝码后，指针指向分度盘的左侧，
接下来的操作是________，直至天平平衡；
②天平平衡后，右盘砝码及游码在标尺上的位置如图甲，则石块质量为________g；
③将石块放入量筒，水面的位置如图乙，取出石块后，量筒内水的体积为40mL，则石块的密度为
________kg/m3，这样测出的石块密度将偏________；
（3）小毛为测量未知液体的密度，设计了如下两个方案，请利用给定实验器材完成相应的实验步骤：
（在两个方案中，你只需选择一个方案做答即可）
方案一：器材有质量可忽略的薄壁平底的柱状杯、装有水的水槽、刻度尺；
①在柱状杯中加入适量的未知液体，使其漂浮在水槽中的水面上，如图丙，测出柱状杯中未知液体的深度
h；
1
②接下来的操作是：________为h；
2
③未知液体密度的表达式：ρ= ________（用所测物理量h、h 和水的密度ρ 表示）；
1 2 k
方案二：器材有天平（已调平、无砝码）、刻度尺、胶头滴管、两个分别装有水和未知液体的相同平底柱
状杯；
①测出杯中未知液体的深度为h，将装有未知液体的杯放在天平左盘，水杯放在右盘，天平右端下沉，如
1
图丁所示；
②接下来的操作是：________为h；
2
25【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
③未知液体密度的表达式：ρ=________（用所测物理量h、h 和水的密度ρ 表示）。
1 2 k
【答案】 ①. 右 ②. 调节游码 ③. 27.2 ④. 2.72×103 ⑤. 小 ⑥. 测杯浸入水中的深
度 ⑦. ⑧. 用胶头滴管从右杯中取出适量的水，直至天平平衡，测出杯中水的深度 ⑨.
【解析】
【详解】（1）[1]天平调节的方法是“左偏右调、右偏左调”，指针指向分度盘中线左侧，应该向右侧调
节平衡螺母，使天平平衡。
（2）[2][3][4][5] 当加入最小砝码后，指针指向分度盘的左侧，可以向右调节游码，使天平平衡；标尺的
分度值为0.2g，对应的值为2.2g，砝码为25g，则石块质量为
2.2g+25g=27.2g
如图乙所示，此时量筒的示数为50mL，取出石块后，量筒内水的体积为40ml,故石块的体积为10 mL即
10cm3，所以石块的密度为
当取出石块时，部分水附着在石块上被带走，剩余水的体积减小，测量石块的实际体积等于总体积减去剩
余体积，则石块的体积比实际体积要大，由
可知，质量不变，体积变大，故密度比实际的要小。
（2）[6][7]当测出未知液体的高度，接下来应该测量装液体的杯子液体浸在水中的深度 h ，设柱状杯的底
2
面积为S，液体的浮力为
F =ρ gV =ρ gS h
浮 水 排 水 2
液体的重力为
G=mg=ρVg=ρ S h g
k k 1
根据浮力可知,液体受到的浮力等于液体的重力，即
F =G
浮
换算可得
ρ gS h=ρ S h g
水 2 k 1
解得该液体的密度为
26【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（4）[8][9]如图丁所示，说明水的质量大于未知液体的质量，可以用胶头滴管从右杯中取出适量的水，直
至天平平衡，测出杯中水的深度为h；设相同的柱状杯底面积为S，则水的质量可表示为
2
m =ρ S h
水 水 2
未知液体的质量可表示为
m=ρ S h
k k 1
此时天平刚好平衡，即水的质量和未知液体质量相同即
ρ S h= m=ρ S h
水 2 k k 1
解得未知液体的密度为
32. 小宋在探究电流与电压的关系时，所选的电源电压恒为3V，定值电阻的阻值为 ，连接如图甲所示
电路，进行如下操作：
（1）将滑动变阻器的滑片调至最________端，闭合开关，会发现________表无示数，经检查发现电路中
有一条导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线，将电路连接正确。________
（2）改正电路后，闭合开关，电流表示数为 ，电压表指针位置如图乙所示，示数为________V。滑
动变阻器的最大阻值________ 。
（3）调节滑动变阻器的滑片，再进行四次实验，读取每次电流表、电压表示数，将数据填在如下表格中。
分析数据可得出：在导体的电阻一定时，通过导体的电流与导体两端电压成________。
实验次数 1 2 3 4 5
电压U/V 1 1.5 2 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
27【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（4）完成上述实验后，为了测量额定电流为 灯泡正常发光时的电阻，小宋设计了如图丙所示的部
分电路。电源电压未知且恒定，定值电阻 的阻值为 。请完成下面的实验步骤：
①补全电路：请在图中虚线框a、b两处补画出定值电阻 和被测灯泡的元件符号，按电路图正确连接电
路；_______
②使灯泡正常发光：只闭合开关S，________（写出你的操作）；
③测量灯泡的额定电压：保持滑片位置不变，闭合开关S、S，电压表示数为5V，接着将滑片调至最
1
________端，电压表示数为6V；
④计算灯泡正常发光时的电阻： ________ 。
【 答 案 】 ① . 右 ② . 电 流 ③ . 或
④ . ⑤. 25 ⑥. 正 比 ⑦ .
⑧. 调节滑动变阻器使电压表示数为 ⑨. 左 ⑩. 12
【解析】
28【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【详解】（1）[1][2]由实物电路可知，滑动变阻器与电流表串联，再与电阻并联，而电压表串联在电路中，
则将滑动变阻器的滑片调至阻值最大处，即最右端，闭合开关，会发现电流表无示数，电压表的示数为电
源电压。
[3]“探究电流与电压的关系”的实验，滑动变阻器与定值电阻、电流表串联，电压表并联在定值电阻两端，
则正确的电路连接如图：
或
（2）[4]如图乙电压表所选的量程为0～3V，分度值为0.1A，则示数为0.5V。
[5]电路中的电流
此时滑动变阻器两端的电压
滑动变阻器的最大阻值
（3）[6]调节滑动变阻器的滑片，读取每次电流表、电压表示数，由表中数据可得
则可得到结论：在导体的电阻一定时，通过导体的电流与导体两端电压成正比。
（4）[7]利用定值电阻测灯泡的电功率，定值电阻与小灯泡串联，小灯泡正常发光时，通过灯泡的电流为
0.25A，则通过定值电阻的电流为0.25A，又因为缺少电流表，则只能借助已知阻值的定值电阻两端的电压
为
29【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故电压表应与定值电阻串联。则电路图如下：
[8]要使灯泡正常发光：只闭合开关S，灯泡L与定值电阻，滑动变阻器串联，调节滑动变阻器使电压表的
示数为2.5V时，通过电路的电流为0.25A，则小灯泡正常发光。
[9]保持滑片位置不变，闭合开关S、S，定值电阻和滑动变阻器串联，接着调节滑动变阻器，电压表的示
1
数变大，说明滑动变阻器接入电路的电阻变小，故接着将滑片调至最左端。
[10]将滑片调至最左端时，滑动变阻器接入电路的阻值为0，此时电压表的示数为6V，则电源电压为6V。
闭合开关S、S 时，电压表的示数为5V，则滑动变阻器的电压为
1
电路中的电流
此时滑动变阻器接入电路的阻值
只闭合开关S时，滑动变阻器的电压
则小灯泡的额定电压
30【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
灯泡正常发光时的电阻
31
