黑龙江省龙东地区 2024 年初中毕业学业统一考试
物理试题
一、单项选择题（每小题只有一个正确选项，每小题2分，共24分）
1. 以下说法最接近实际的是（ ）
A. 播放一首国歌的时间是46min
B. 适合洗澡水的温度是70℃
C. 2B铅笔的长度18cm
D. 家用电热水器功率为100W
【答案】C
【解析】
【详解】A．一首国歌播放时间约为46s，故A不符合题意；
B．适合洗澡水的温度约为40℃，故B不符合题意；
C．一支新2B铅笔的长度与筷子的长度接近，约为18cm，故C符合题意；
D．家用电热水器功率约为1000W，故D不符合题意。
故选C。
2. 下列关于声音的说法正确的是（ ）
A. 物体振动得越快，响度越大
B. 听不到闹钟铃声，真空不能传声
C. 物体振幅越大，音调越高
D. 倒车雷达，声传递能量
【答案】B
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】A．物体振动得越快，频率越高，音调越高，故A错误；
B．逐渐抽出玻璃罩内的空气，听到声音逐渐减小，推理：如果玻璃罩内没有空气，听不声音，说明真空
不能传声，故B正确；
C．物体振幅越大，响度越大，故C错误；
D．倒车雷达利用的是声可以传递信息，故D错误。
故选B。
3. 如图所示的光现象中，属于光的反射现象的是（ ）
A. 手影的形成
B. 渔夫叉鱼
C. 照着镜子画脸谱
D. 人造彩虹
【答案】C
【解析】
【详解】A．手影的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现
出阴影区域，就是影子，故A不符合题意；
B．渔夫叉鱼时，看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线
的方向偏折，我们看到的是变浅的鱼的虚像，故B不符合题意；
C．照镜子画脸谱，属于平面镜成像，是由于光的反射形成的，故C符合题意；
D．人造彩虹是光的色散现象，属于光的折射，故D不符合题意。
故选C。
4. 下列物态变化属于液化的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 消融的冰花 B. 草叶上的露珠
C. 洁白的雾凇 D. 夏天晾衣服

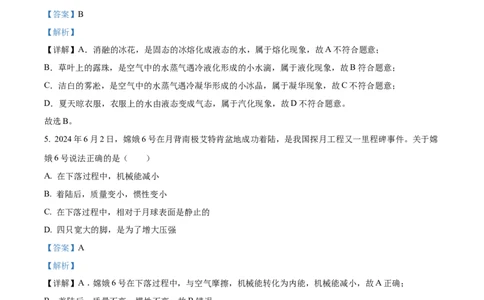

【答案】B
【解析】
【详解】A．消融的冰花，是固态的冰熔化成液态的水，属于熔化现象，故A不符合题意；
B．草叶上的露珠，是空气中的水蒸气遇冷液化形成的小水滴，属于液化现象，故B符合题意；
C．洁白的雾凇，是空气中的水蒸气遇冷凝华形成的小冰晶，属于凝华现象，故C不符合题意；
D．夏天晾衣服，衣服上的水由液态变成气态，属于汽化现象，故D不符合题意。
故选B。
5. 2024年6月2日，嫦娥6号在月背南极艾特肯盆地成功着陆，是我国探月工程又一里程碑事件。关于嫦
娥6号说法正确的是（ ）
A. 在下落过程中，机械能减小
B. 着陆后，质量变小，惯性变小
C. 在下落过程中，相对于月球表面是静止的
D. 四只宽大的脚，是为了增大压强
【答案】A
【解析】
【详解】A．嫦娥6号在下落过程中，与空气摩擦，机械能转化为内能，机械能减小，故A正确；
B．着陆后，质量不变，惯性不变，故B错误；
C．在下落过程中，嫦娥6号相对于月球表面的位置发生改变，是运动的，故C错误；
D．四只宽大的脚，是在压力一定时，通过增大受力面积减小压强，故D错误。
故选A。
6. 下列现象用流体压强与流速关系知识解释的是（ ）
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 硬纸板不掉下来 B. 吸盘挂钩
C. 用吸管吸饮料 D. 飞机机翼
【答案】D
【解析】
【详解】A．水杯倒置水没流出，是因为纸片受到水向下的压强小于外界大气压强，水在外界大气压的作
用下不会流出，是由于大气压引起的，不能用液体压强与流速关系解释，故A不符合题意；
B．吸盘吸附在墙壁上，需要先用力挤压塑料吸盘，把盘内的空气挤出，吸盘内的气体压强小于外界大气
压，吸盘就被外界的大气压紧压在了墙壁上，这是由于大气压引起的，不能用液体压强与流速关系解释，
故B不符合题意。
C．用吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里，不能用液
体压强与流速关系解释，故C不符合题意；
D．飞机的机翼的横截面形状通常是上凸下平，当飞机飞行时，气流会同时流过机翼的上表面和下表面，
上表面的气体流速大压强小，下表面气体流速小压强大，从而形成向上的升力，应用了流体压强与流速关
系，故D符合题意。
故选D。
7. 下图所示的情景中，减小摩擦的是（ ）
A. 自行车的车闸
B. 涂有防滑粉的手
C. 瓶盖上有竖条纹
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
D. 合页轴加油
【答案】D
【解析】
【详解】A．自行车的车闸在刹车时，通过增加压力，在接触面粗糙程度不变时，增加了摩擦力，故 A不
符合题意；
B．涂防滑粉的手增加了接触面的粗糙程度，在压力一定时，增加了接触面的粗糙程度，增加了摩擦力，
故B不符合题意；
C．瓶盖上有竖条纹增加了接触面的粗糙程度，可以增大摩擦，故C不符合题意；
D．合页轴处加润滑油，在接触面形成一层油膜，使接触面分离，从而减小摩擦，故D符合题意。
故选D。
8. 如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区，当门禁系统接通电源后，
指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下
列关于门禁系统的简化电路设计合理的是（ ）
A. B.
C. D.
【答案】B
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】由题可知，人脸识别、刷卡识别，只要其中一种方式识别成功，则相应开关闭合从而使电动机启
动工作，所以两个开关应并联，再与电动机串联在电源上；灯泡与电动机能独立工作，是并联的。
故选B。
9. 将两个完全相同的小球，分别放入装有不同液体的甲、乙两个完全相同的烧杯中，小球静止时两烧杯液
面相平，如图所示，下列判断正确的是（ ）
A. 甲烧杯中液体的密度小
的
B. 乙烧杯底部受到液体 压强小
C. 甲烧杯中小球受到的浮力大
D. 甲、乙两烧杯对桌面的压力相等
【答案】B
【解析】
【详解】AB．由图可知，小球在甲、乙两杯中分别处于漂浮和悬浮状态，根据浮沉条件可知， ，
，所以 ，小球静止时两烧杯液面相平，根据 可知，乙烧杯底部受到液体的压
强小，故A错误，B正确；
C．小球在甲、乙两杯中分别处于漂浮和悬浮状态，浮力都等于重力，所以浮力相等，故C错误；
D．甲液体密度大于乙液体密度，从图中可知，甲液体的体积大于乙液体的体积，根据 可知，甲
液体的质量大于乙液体的质量，烧杯质量相同，小球质量相同，根据
可知，甲烧杯对桌面的压力较大，故D错误。
故选B。
10. 天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导
下设计了天然气泄漏检测电路，如图电源电压恒定不变， 为定值电阻，R为气敏电阻。R阻值随天然气
浓度的增大而减小，则天然气（ ）
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小
【答案】D
【解析】
【详解】由图可知，两电阻串联，电压表测量定值电阻 两端的电压，电流表测电路中的电流；
AB．天然气浓度增大时，R阻值减小，电路中的总电阻变小，由 可知，电路中的电流增大，即电流
表示数变大，由 可知， 两端的电压变大，即电压表示数变大，故AB不符合题意；
CD．天然气浓度减小时，R阻值增大，电路中的总电阻变大，由 可知，电路中的电流变小，即电流
表示数变小，由 可知， 两端的电压变小，即电压表示数变小，故C不符合题意，D符合题意。
故选D。
11. 中国完全自主建造的首艘电磁弹射型航空母舰——福建舰。当弹射装置内的导体通过强大的电流时，
战斗机就受到强大的电磁力而弹射飞出，下列实验与电磁弹射装置工作原理相同的是（ ）
A. B. C. D.
【答案】C
【解析】
【详解】由题意可知，电磁弹射装置其工作原理是通电导体在磁场中受力而运动；
A．图中证明了电流周围存在磁场，与电磁弹射车的工作原理不相同，故A不符合题意；
B．图中两个电磁铁串联，电流相同，线圈匝数不同，吸引大头针的数目不同，说明电磁铁的磁性强弱与
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
线圈的匝数有关，故B不符合题意；
C．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射的工作原理相同，故C符合题意；
D．图中没有电源，是闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应原
理，故D不符合题意。
故选C。
12. 如图所示的各种做法中，不符合安全用电原则的是（ ）
A. 手要接触笔尾金属体
B. 同时使用多个大功率用电器
C. 开关要接在火线与用电器之间
D. 冰箱的金属外壳接地
【答案】B
【解析】
【详解】A．使用试电笔时，笔尖金属体要直接与导线接触，手要接触笔尾金属体，不能接触笔尖，否则
容易发生触电事故，故A不符合题意；
B．一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故B符合题意；
C．当用电器的开关接在零线上时，即使断开开关，用电器仍带电，易发生触电事故，所以控制用电器的
开关要连接在火线与用电器之间，故C不符合题意；
D．电冰箱有金属外壳，要使用三脚插头和三孔插座，将电冰箱的金属外壳接地，当用电器漏电时，电流
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
就通过地线，流入大地，防止触电事故的发生，故D不符合题意。
故选B。
二、双项选择题（每小题只有两个正确选项，选项不全但正确得1分，有错误选项不得分，
每小题3分，共9分）
13. 关于温度、内能、热量、功的说法正确的是（ ）
A. 物体温度升高，一定吸收了热量
B. 物体温度升高，内能一定增加
C. 物体内能增加，一定是外界对它做了功
D. 物体吸收热量，温度可能不变
【答案】BD
【解析】
【详解】A．物体温度升高，内能增大，可能是从外界吸收了热量，也可能是外界对物体做功，故A错误；
B．物体温度升高，分子运动加剧，内能一定增加， 故B正确；
C．物体内能增加，可能是外界对它做了功，也有可能是热传递，故C错误；
D．物体吸收热量，温度可能不变，比如晶体在熔化时，吸收热量，内能增大，温度不变，故D正确。
故选BD。
14. 如图1所示，放在水平地面上的物体受到方向不变的水平拉力F的作用，物体0~3s静止，3~6s速度由
0变为1m/s，6~9s以1m/s的速度做匀速直线运动，拉力随时间变化关系如图2所示。下列选项正确的是（
）
A. 0~3s受到的摩擦力大小为2N
B. 3~6s受到的摩擦力大小为6N
C. 6~9s受到的摩擦力大小为4N
D. 6~9s物体通过的路程1m
【答案】AC
【解析】
【详解】A．物体0~3s静止，处于平衡状态，它受到的拉力和摩擦力是一对平衡力，大小相等，由图可知，
0~3s时，拉力大小为2N，所以摩擦力也为2N，故A正确；
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
BC．物体6~9s以1m/s的速度做匀速直线运动，处于平衡状态，它受到的拉力和摩擦力是一对平衡力，大
小相等，所以摩擦力为4N，3~6s时物体做加速运动，拉力大于摩擦力，物体对水平面的压力及接触面粗
糙程度不变，则它受到的滑动摩擦力不变，所以，物体受到的摩擦力为4N，故B错误，C正确；
D．根据 可知， 6~9s物体通过的路程为
故D错误。
故选AC。
15. 如图，甲电路中电源电压保持不变，闭合开关后，将变阻器的滑片由a端向b端移动的过程中，两电
压表的示数与电流表的示数变化关系如图乙Ⅰ、Ⅱ所示，则（ ）
A. Ⅱ是灯泡的I-U关系图像 B. 灯泡最小功率为1W
C. R的最大阻值为25Ω D. 电路的最大功率为3.6W
【答案】CD
【解析】
【详解】A．由电路图可知，小灯泡与滑动变阻器R串联，电压表V 测小灯泡两端的电压，电压表V 测R
1 2
两端的电压，电流表测电路中的电流，滑片从最右端向最左端滑动的过程中，滑动变阻器接入电路的阻值
变小，电路总电阻变小，电路电流变大，根据串联分压的规律可知，小灯泡两端的电压变大，滑动变阻器
两端的电压变小，因此Ⅱ为滑动变阻器R的U-I关系图像，Ⅰ为小灯泡的U-I关系图像，故A错误；
B．由图线Ⅰ可知，小灯泡的电流随其两端电压的增大而增大，故当小灯泡两端的电压最小时，小灯泡的
电流最小，由题图乙可知，小灯泡两端的最小电压为U =1V，此时通过小灯泡的电流为I =0.2A，小
灯小 灯小
灯泡的最小电功率为
故B错误；
C．当R接入电路的阻值最大时，电路电流最小，分析图线Ⅱ可知，此时R两端电压为U =5V，通过R的
R
电流为I =0.2A，故R的最大阻值为
R
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
故C正确；
D．根据串联电路的电压规律并结合图像可知，电源电压
电路中的最大电流为I =0.6A，故电路的最大功率为
最大
故D正确。
故选CD。
三、填空题（每空1分，每小题2分，共24分）
16. 端午节是我们传统节日，餐桌上粽香四溢，这属于_________现象，人们赛龙舟时用力向后划水，船向
前行进利用了物体间力的作用是__________的。
【答案】 ①. 扩散 ②. 相互
【解析】
【详解】[1]端午节煮粽子，餐桌上粽香四溢，属于分子的扩散现象，扩散现象说明分子在不停的做无规则
运动。
的
[2]人向后划水给水以向后 作用力，水给龙舟向前的力，使龙舟向前运动，这说明物体间力的作用是相互
的。
17. 正常人眼通过调节晶状体薄厚来看清远近不同的物体，如果不注意用眼卫生，可能使晶状体薄厚的调
节能力减弱，导致晶状体变厚，看不清远处的物体，形成__________眼，应用___________透镜矫正。
【答案】 ①. 近视 ②. 凹
【解析】
【详解】[1][2]近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴
发散透镜，使光线推迟会聚。
18. 汽油机将内能转化为机械能的是__________冲程，某单缸四冲程汽油机飞轮转速是2400r/min，则此汽
油机每秒对外做功____________次。
【答案】 ①. 做功 ②. 20
【解析】
【详解】[1]汽油机的做功冲程是通过气体对外做功将内能转化为机械能的。
[2]汽油机的转速为2400r/min，说明1s内汽油机曲轴的转动次数等于40r，一个工作循环中，曲轴转动两周，
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
对外做功一次，1s内曲轴转动40次，故对外做功20次。
19. 我国古药物学家常用布摩擦过的琥珀能否吸引干草屑来辨别琥珀的真假。摩擦后的琥珀能吸引干草屑，
说明琥珀带了___________；在摩擦过程中，琥珀发热，这是因为___________转化为内能。
【答案】 ①. 电荷 ②. 机械能
【解析】
【详解】[1]带电体具有吸引轻小物体的性质；摩擦后的琥珀能吸引干草屑，说明琥珀带了电荷。
[2]布和琥珀摩擦过程中，克服摩擦做了功，机械能转化为内能，琥珀内能增大，所以琥珀发热。
20. 楼房中的“暖气”一般采用热水循环的方式将热带到房屋中通过热传递供暖，这是因为水的_________
大，若暖气中50kg的水，温度降低2℃，放出的热量是___________J。
【答案】 ①. 比热容 ②.
【解析】
【详解】[1]因为水的比热容较大，所以相同质量的水和其他物质相比较，放出同样热量的情况下，水的温
度变化小，故采用热水循环的方式取暖。
[2]水放出的热量
21. 如图所示，是一位同学组装的提升重物的装置。他用400N的力在30s内把重1000N的物体匀速提升
6m（不计绳重及摩擦），则动滑轮的重力___________N，滑轮组的机械效率__________（保留一位小
数）。
【答案】 ①. 200 ②.
【解析】
【详解】[1]由图可知， ，根据 可知，动滑轮的重力
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
的
[2]绳子拉动 距离为
滑轮组的机械效率为
22. 将托盘天平放在水平台上，游码移到标尺左端零刻度线处，调节横梁平衡时，指针如图甲所示，此时
应将平衡螺母向__________调节。测量物体的质量时，右盘砝码及游码示数如图乙所示，物体的质量为
__________g。
【答案】 ①. 右 ②. 26.4
【解析】
【详解】[1]由图甲可知，指针偏左，说明左侧质量偏大，因此此时应将平衡螺母向右调节。
[2]使用天平测量物体的质量，当天平平衡时，右盘中的砝码总质量和游码在标尺上所对应的示数之和为物
体的质量，由图乙可知，标尺的分度值为0.2g，游码所对应的示数示数为1.4g，砝码总质量为25g ，则物
体的质量是
23. 如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为
__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
【答案】 ①. 0.9 ②. 1:3
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】[1]将L和R并联在电源电压为6V的电路中，由并联电路中各支路电压等于电源电压可知，L和
R两端电压都为6V，并联电路中，干路电流等于各支路电流之和，由图可得
[2]将其串联在电源电压为4V的电路中，由串联电路中各用电器电压之和等于电源电压，串联电路中处处
电流相等，由图可得，L电压为1V，电流为0.2A，R电压为3V，电流为0.2A，则L与R的阻值之比
24. 如图是“探究通电导体产生的热量与__________大小关系”的实验装置。通过左侧容器中电阻丝的电
流为0.4A，在1min内电流通过右侧容器中电阻丝产生的热量为___________J。
【答案】 ①. 电流 ②. 12
【解析】
【详解】[1]右侧两个 电阻并联，然后与左侧 电阻串联，根据并联电路电流规律可知，所以通过左
侧容器内 电阻的电流大于右侧容器内 的电流，两个容器内的电阻值都是 ，通电相同时间，所以
探究的是电流产生热量与电流大小的关系。
[2]如果通过左侧容器中电阻丝的电流是0.4A，根据并联电路的电流特点，通过右侧容器中电阻丝的电流是
1min内电流通过右侧容器中电阻丝产生的热量为
25. 小叶同学利用如图电能表测量电热水器消耗的电能，将电热水器单独连接在电路中，观察到电能表上
的铝盘1min转了60转，电热水器消耗的电能是___________kW·h，如果这些能量由天然气来提供，需要
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
完全燃烧__________ 的天然气。
【答案】 ①. 0.02 ②.
【解析】
【详解】[1]电能表盘中的3000r/(kW•h)表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，则转60r
实际消耗的电能
[2]干木柴的热值 ，由 得，这些能量若由完全燃烧的天然气放出，需要的天然气
的体积
26. 美丽鸡西是石墨之都，研学小组为了测量石墨的密度，用弹簧测力计测得石墨样品重是4.8N，然后将
其逐渐浸入水中，浸没后弹簧测力计示数是2.8N，样品的质量是___________kg，样品的密度为
__________ 。
【答案】 ①. 0.48 ②.
【解析】
【详解】[1]根据 可知，样品的质量是
[2]浸没后弹簧测力计示数是2.8N，在水中受到的浮力为
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
根据 可知，物体的体积为
样品的密度为
27. 核能发电利国利民，我国的核能发电技术已居于世界领先地位，核能发电利用原子核__________（选
填“裂变”或“聚变”）。电能属于___________（选填“一次”或“二次”）能源。
【答案】 ①. 裂变 ②. 二次
【解析】
【详解】[1]核能发电是利用了原子的核裂变。
[2]电能是由其他形式的能转化而来的，属于二次能源。
四、探究与实验题（28题6分，29题6分，30题8分，共20分）
28. 如图所示，物理兴趣小组“探究凸透镜成像规律”的实验装置。
（1）首先调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是_________；
（2）如图甲，让平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距
__________cm；
（3）当蜡烛、凸透镜、光屏在光具座上的位置如图乙时，光屏上成清晰的像，利用此时凸透镜成像的特
点制成的光学仪器是_________（选填“照相机”、“放大镜”或“投影仪”）。若实验过程中挡住凸透
镜的一半，像的完整程度_________（选填“会”或“不会”）受影响；
（4）将蜡烛移到35cm处，若想在光屏上得到清晰的像，应将光屏向___________（选填“左”或
“右”）移动，像将_________（选填“变大”、“不变”或“变小”）。
【答案】 ①. 使像成在光屏的中央 ②. 10.0 ③. 照相机 ④. 不会 ⑤. 右 ⑥. 变大
【解析】
【详解】（1）[1]为了使像成在光屏的中央，实验开始前，应将烛焰、凸透镜和光屏中心调节在同一高度
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
上。
的
（2）[2]由图甲可知，焦点到凸透镜 距离为
20.0cm-10.0cm=10.0cm
所以凸透镜的焦距为f=10.0cm。
（3）[3]由图乙可知，物距
50.0cm-10.0cm=40.0cm
物距大于2倍焦距，成倒立缩小的实像，照相机是根据此原理制成的。
[4]若实验过程中挡住凸透镜的一半，物体上任一点射向凸透镜的另一半，经凸透镜折射后，照样能会聚成
像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
（4）[5][6]凸透镜成实像时，物距变小，像距增大，像变大；将蜡烛移到 35cm处，物距变小，像距变大，
光屏向右移动，像变大。
29. 小遥同学在做“探究液体压强与哪些因素有关”的实验。
（1）安装完实验器材后，小遥发现U形管两侧液面出现高度差，如图甲所示，接下来的操作：
__________；
（2）如图乙所示，从结构上看，压强计__________（选填“属于”或“不属于”）连通器；
（3）通过比较丙、丁两图得出结论：同种液体，_________，压强越大；
（4）若图丁中，探头在水中的深度为8cm，请你计算该处水的压强为___________Pa；
（5）小遥还想探究液体内部压强与液体密度的关系，于是他向图丁烧杯中多次加盐水，发现U形管两侧
液面高度差不断增大，于是得出“液体密度越大，压强越大”的结论。他的结论是_________（选填“正
确”或“错误”）的，理由是_________。
【答案】 ①. 取下软管再重新安装 ②. 不属于 ③. 深度越深 ④. 800 ⑤. 错误 ⑥.
没有控制液体的深度相同
【解析】
【详解】（1）[1]U形管右端上方是和大气相通的，等于大气压强，当使用前发现U形管内水面已有高度
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
差，只需要取下软管再重新安装，让U形管左端液面和大气相通，这样U形管两端的液面就是相平的调节
压强计时。
（2）[2]上端开口，下端连通的容器叫连通器，液体压强计的左端是密闭的，所以不属于连通器。
（3）[3]比较乙、丙两图可知，液体密度相同，丙中探头深度大，形管两侧液面的高度差大，液体压强也
大，故可以得出的结论是：同种液体，深度越大，液体压强越大。
（4）[4]探头在水中的深度为8cm时的压强为
（5）[5][6]向丙图烧杯中多次加盐水，改变了液体密度的同时也改变了液体深度，没有控制液体的深度相
同，故结论错误。
30. （1）在“探究电流与电压的关系”实验中，电源为两节干电池，滑动变阻器的规格是“25Ω 2A”。
①开关闭合前，发现电流表的指针在零刻度线左端，如图乙，其原因是_________。
②确认无误后，闭合开关进行实验，第4次实验时电流表示数为0.5A，电压表示数如图丙所示，计算出R
的阻值__________Ω。
实验次
1 2 3 4
数
电压
0.6 1.2 1.8
U/V
电流
0.12 0.24 0.36 0.5
I/A
③记录的数据如上表所示，分析数据可以得到结论：导体的电阻一定时，__________。
（2）用图甲所示电路“测量小灯泡额定电功率”。待测小灯泡的额定电压为2.5V，额定功率小于1W，电
源为两节干电池，滑动变阻器R的规格为“20Ω 1A”。
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
①请你用笔画线代替导线，在图甲中把电路连接完整（滑片向右移动，灯泡变亮）_________。
②正确连接完电路，闭合开关，向右逐渐移动滑片，小灯泡逐渐变亮，突然小灯泡熄灭，电流表示数几乎
为零，电压表示数接近3V，原因是小灯泡_________（选填“短路”或“断路”）。
③排除故障后，闭合开关，缓慢移动滑动变阻器的滑片，同时观察__________表示数的变化，当小灯泡正
常发光时，电流表示数如图乙所示，小灯泡的额定功率为__________W。
④小灯泡用久了，钨丝会变细，在2.5V电压下，小灯泡实际功率_________（选填“大于”“小于”或
“等于”）额定功率。
【答案】 ①. 电流表没有进行调零 ②. 5 ③. 通过导体的电流与导体两端的电压成正比 ④.
⑤. 断路 ⑥. 电压 ⑦. 0.7 ⑧. 小于
【解析】
【详解】（1）[1]在开关闭合前，就已经发现电流表的指针在零刻度线左端，这说明电流表没有进行调零。
[2]第4次实验时电流表示数为0.5A，电压表示数如图丙所示，电压表选用小量程，分度值为0.1V，电压表
示数为2.5V；根据欧姆定律，电阻大小为
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[3]根据表中数据可知，在导体的电阻不变时，通过导体的电流与导体两端的电压成正比。
（2）[4]对于电路的连接，首先需要将电源、开关、滑动变阻器、灯泡和电流表依次串联起来。注意电流
从电源的正极流出，经过开关、滑动变阻器、灯泡和电流表，最后回到电源的负极。此外，滑动变阻器需
要采用“一上一下”的接法，确保滑片向右移动时，灯泡变亮，即接入电路的电阻变小。电压表需要并联
在灯泡的两端，用来测量灯泡两端的电压，如下图所示：
[5]当向右逐渐移动滑片，小灯泡逐渐变亮时，如果突然小灯泡熄灭，电流表示数几乎为零，说明电路可能
是断路，而电压表示数接近3V，说明电压表能与电源正负极连通，由此判断与电压表并联的小灯泡可能
生了断路，因为在这种情况下，电压表直接测量了电源电压，而电流由于断路而几乎为零。
[6]为了测量小灯泡的额定功率，我们需要确保小灯泡在额定电压下工作，因此，在移动滑动变阻器的滑片
时，我们需要同时观察电压表的示数变化。
[7]当电压表的示数达到2.5V时，小灯泡正常发光，此时根据图乙所示，电流表用小量程，分度值为
0.02A，读取电流表的示数为0.28A，因此小灯泡的额定功率为
[8]小灯泡用久了，钨丝会变细，而钨丝的材料和长度不变，所以其电阻变大，由
可知，在不变的2.5V电压下，小灯泡实际功率小于额定功率。
五、分析与交流题（31题4分，32题4分，共8分）
31. 用手提起重物，从生物学的视角，可认为桡骨在肱二头肌的牵引下绕着肘关节转动如图，从物理学的
视角来看，这可以简化为一种简单机械模型。___________部位是支点，此模型属于什么杠杆_________？
请说明理由_________。
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 肘关节 ②. 费力杠杆 ③. 见解析
【解析】
【详解】[1]用手提起重物时，前臂围绕肘关节转动，因此支点在肘关节处。
[2][3]用手提起物体时，人的前臂相当于一个杠杆，肱二头肌给桡骨的力是动力，物体给前臂的力是阻力，
用手向上提物体时，动力臂小于阻力臂，因此前臂是一根费力杠杆。
32. 电动汽车，绿色环保，在方便出行的同时也存在安全隐患，多起火灾是由于不规范充电引起的，为了
安全，我们一定要规范充电。如图甲为某品牌电动汽车直流充电桩，充电电压400V，充电时功率P与储
能比H（电池当前储能占充满状态储能的百分比）的关系如图像乙，在AB、BC、CD、DE四段充电过程
中，哪段过程最容易使导线升温、老化，甚至引起火灾？说出你的理由。
【答案】见解析
【解析】
【详解】由图乙可知，BC段电功率最大，由 可知，电压不变，电路中的电流最大，由Q=I2Rt可知
导线中的热量较多，使导线升温、老化，甚至引起火灾。
六、综合与应用题（33题7分，34题8分，共15分）
33. 如图是某厂家开发的汽车，其质量为1500kg，车轮与地面接触的总面积为 ，该车在水平路面
上匀速直线行驶13.8km，用时10min，这一过程中汽车发动机的输出功率为 。
（1）汽车静止在水平地面上时，对地面的压强是多少？
（2）汽车牵引力所做的功是多少？
（3）行驶过程中汽车受到的阻力是多少？
21【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1） ；（2） ；（3）
【解析】
【详解】解：（1）汽车静止在水平地面上时，对地面的压力为
对地面的压强为
（2）汽车行驶的速度为
汽车发动机的输出功率为 ，汽车牵引力为
汽车牵引力所做 的功
（3）该车在水平路面上匀速直线行驶，所以阻力等于牵引力，阻力为
答：（1）汽车静止在水平地面上时，对地面的压强是 ；
（2）汽车牵引力所做的功是 ；
（3）行驶过程中汽车受到的阻力是 。
34. 一款小型电火锅如图甲所示，通过挡位开关实现高、中、低三挡控温功能；图乙是它的简化电路图，
22【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
均为加热电阻（阻值保持不变）。已知 的阻值为176Ω，电火锅的部分参数如下表所示。求：
（1） 的阻值是多少？
（2）电火锅在低温挡工作时的功率是多少？
（3）某次使用时，在标准大气压下，用中温挡将1kg水从20℃加热到沸腾，用时14min，不计热量损失，
该电火锅中温挡的实际功率是多少？
额定电压 220V
低温挡功
率
中温挡功
440W
率
高温挡功
1100W
率
【答案】（1）66Ω；（2）220W；（3）400W
【解析】
【详解】解：（1）从表格中可知，高温档的功率为1100W，再由图乙可知，当高温档时，只R 连入电路，
3
电源电压为220V，由 得，R 的电阻值为
3
从表中还可知道，中温档的功率为400W，再由图乙，中温档时，只有R 和R 串联接入电路，电源电压
2 3
23【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
220V，根据电功率推导式 得
解得 ，即R 的阻值是 。
2
（2）低温档时，R，R 串联，由（1）得 电火锅在低温挡工作时的功率为
1 3
（3）水吸收的内能为
不计热损失，高温档时，消耗的电能为
该电火锅的实际功率为
答：（1） 的阻值是66Ω；
（2）电火锅在低温挡工作时的功率是220W；
（3）该电火锅中温档的实际功率是400W。
24
