让更多的孩子得到更好的教育
【巩固练习】
一、选择题
1、R=U／I的物理意义是 （ ）
A. 加在导体两端的电压越大，导体的电阻越大
B. 导体中的电流越大，导体的电阻越小
C. 导体的电阻跟电压成正比，跟电流成反比
D. 导体的电阻等于导体两端的电压与通过导体的电流之比值
2、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的
电压是4V，那么第二个电阻两端的电压为 （ ）
A. 2V B. 8V C. 4V D. 6V

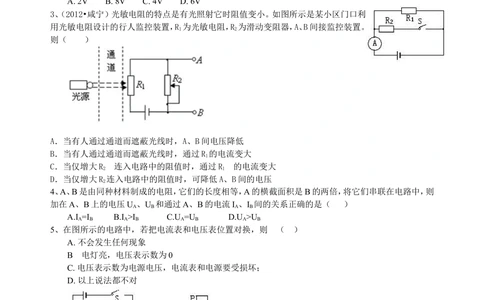

3、（2012•咸宁）光敏电阻的特点是有光照射它时阻值变小。如图所示是某小区门口利
用光敏电阻设计的行人监控装置，R 为光敏电阻，R 为滑动变阻器，A、B间接监控装置。
1 2
则（ ）
A．当有人通过通道而遮蔽光线时，A、B间电压降低
B．当有人通过通道而遮蔽光线时，通过R 的电流变大
1
C．当仅增大R 连入电路中的阻值时，通过R 的电流变大
2 1
D．当仅增大R 连入电路中的阻值时，可降低A、B间的电压
2
4、A、B是由同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则
加在A、B上的电压U 、U 和通过A、B的电流I 、I 间的关系正确的是（ ）
A B A B
A.I =I B.I >I C.U =U D.U >U
A B A B A B A B
5、在图所示的电路中，若把电流表和电压表位置对换，则 （ ）
A. 不会发生任何现象
B 电灯亮，电压表示数为0
C. 电压表示数为电源电压，电流表和电源要受损坏；
D. 以上说法都不对
5题图 8题图
6、 两只定值电阻，甲标有“10Ω，1A"，乙标有“15Ω,0.6A",把它们串联起来，两端允许加上的最高电压是
（ ）
A. 10V B. 15V C. 19V D. 25V
7、3个阻值相同的电阻串联，总电阻为R ，若将这3个电阻并联，总电阻力R ，则R ，R 之比为 （ ）
1 2 1 2
A. 1： 1 B. 3： 1 C. 9：1 D. 1：9
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第1页 共7页让更多的孩子得到更好的教育
8、如图所示，滑片P在a端， 示数为U，滑片P在b端， 示数为U，U：U=5：3，则R与R 之比为
1 2 l 2 l ab
（ ）
A. 2：3 B. 3：2 C. 5: 3 D. 3：5
二、填空题
9、 某电路中再串联一个3Ω的电阻时，电流变为原来的5／6，则电路中原有的电阻是_____Ω，要使电流
变为原来的1／2，则电路中应串联的电阻为____Ω。
10、两个电阻阻值相同，并联后总电阻为5Ω，若将它们串联后接在6V电源上，则电路中电流为____A。
11、电阻R 、R 并联后接入电路，测得通过R 、R 的总电流为I，则通过R 的电流=_____。
1 2 1 2 1
12、 用12Ω的电阻和_____Ω的电阻并联，可以替代4Ω的电阻。
13、某电路两端电压是12V，电路中电流是1.2A，则接入电路中的电阻是 Ω。若使电路中的电流减小到
0.5A，应该在电路中____联一个 Ω的电阻。
三、实验题

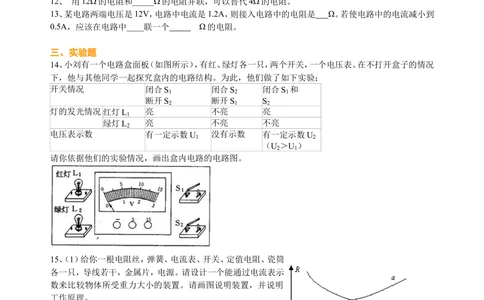

14、小刘有一个电路盒面板（如图所示），有红、绿灯各一只，两个开关，一个电压表。在不打开盒子的情况
下，他与其他同学一起探究盒内的电路结构。为此，他们做了如下实验：
开关情况 闭合S 闭合S 闭合S 和
1 2 1
断开S 断开S S
2 1 2
灯的发光情况红灯L 亮 不亮 亮
1
绿灯L 亮 不亮 不亮
2
电压表示数 有一定示数U 没有示数 有一定示数U
1 2
（U ＞U ）
2 1
请你依据他们的实验情况，画出盒内电路的电路图。
15、（1）给你一根电阻丝，弹簧、电流表、开关、定值电阻、瓷筒
各一只，导线若干，金属片，电源。请设计一个能通过电流表示
数来比较物体所受重力大小的装置。请画图说明装置，并说明
工作原理。
①装置：
②工作原理：
（2）材料的电阻与温度有关。进一步研究表明：在温度变化
范围不太大时，电阻随温度的变化可以近似地表示为如下关系式：R=R (1+αt)
0
其中，R是温度为t时的电阻，R 是温度为0℃时的电阻，α称作电阻温度系数，单位是℃-1。下面列出
0
了一些材料在0—120℃的电阻温度系数：
材料 α /℃-1
铝 0.0039
铜 0.00393
碳 －0.0005
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第2页 共7页让更多的孩子得到更好的教育
镍铜合金 0.000002
铁 0.0050
锰铜合金 0.000006
钨 0.0045
①α＞0的材料，随温度升高，材料的电阻将________________。
②在上述R—t图像中，其中________表示金属电阻随温度变化的规律。
③在上述材料中，最适合做定值电阻的材料是________________。
④有一根铜导线，在0℃时的电阻为2Ω，则在100℃时的电阻大约为________________。

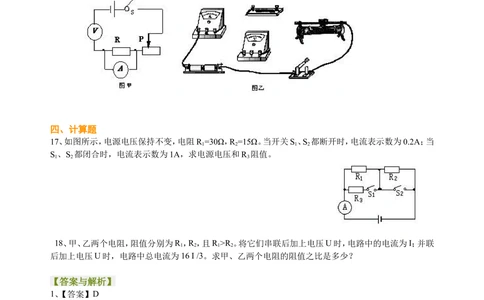

16、在回顾探究“导体中的电流跟导体两端的电压的关系”时，小红画出了实验电路图如图甲所示。其中
有2处错误，请你把错误之处圈出来，并改正。然后按照改正的电路图将图乙所示的实物连接完整。
四、计算题
17、如图所示，电源电压保持不变，电阻R =30Ω，R =15Ω。当开关S、S 都断开时，电流表示数为0.2A；当
1 2 1 2
S、S 都闭合时，电流表示数为1A，求电源电压和R 阻值。
1 2 3
18、甲、乙两个电阻，阻值分别为R ，R ，且R >R 。将它们串联后加上电压U时，电路中的电流为I；并联
1 2 1 2
后加上电压U时，电路中总电流为16 I /3。求甲、乙两个电阻的阻值之比是多少？
【答案与解析】
1、【答案】D
【解析】 是计算式，可以计算一段导体电阻，但是R的大小只取决于导体本身和温度，与加在两
端的电压、通过的电流大小无关。D正确。
2、【答案】B
【解析】根据串联电路电压的规律，导体两端的电压与其电阻成正比： ，所以电阻为2R的导
体两端的电压为8V。
3、【答案】A
地址：北京市西城区新德街20号4层 电话：010-82025511 传真：010-82079687 第3页 共7页让更多的孩子得到更好的教育
【解析】由电路图可知，两电阻串联，监控装置与R 并联。
2
（1）当有人通过通道而遮蔽光线时，R 阻值变大，电路中的总电阻变大；
1
根据 可知，电路中的电流变小，故B不正确；
根据U=IR可知，R 阻值不变时，其两端的电压变小，即A、B间电压降低，故A正确．
2
（2）当仅增大R 连入电路中的阻值时，电路中的电阻变大；
1
根据 可知，电路中的电流变小，故C不正确；
根据U=IR可知，R 阻值不变时，其两端的电压变小；
1
根据串联电路的总电压等于各分电压之和可知，R 两端的电压变大，即A、B间电压升高，故D不正确
2
4、【答案】A
【解析】本题可用模型法,把导体A、B看作是相串联的两个电阻，显然R R，R：R=3：1。
1 2 1 2
