2025环球网校一级建造师《机电工程管理与实务》考点精讲-第4讲
【课前学习建议】
本讲的学习内容如下：
1.专用设备的类型和性能，掌握电力设备、石油化工设备、冶炼设备的分类和性能。此处会与技
术部分的发电、石油化工、冶炼三个专业的安装技术有关联，是对机电中专业设备的初步认知。
2.电气设备的类型和性能，注意新增配电设备、控制设备、电力电子设备，掌握电动机、变压器
的分类和性能。考查选择题目，单选或多选，考查分值1-2分。
【考点】专用设备的类型和性能（★）
【真题分布数据统计】（2018单/2022多/2024单）
1.电力工程设备
2.石油化工设备
3.冶炼设备
1.电力工程设备
1）火力发电设备
2）核能发电设备
3）风力发电设备
4）光伏发电设备 7 8
1
9
4
5）光热发电设备 8
3
信
微
系
联
题
押
准
精
1）火力发电设备
火力发电设备主要由锅炉、汽轮机、汽轮发电机等设备组成。
8
7
1
9
4
8
3
信
微
系
联
一
唯
（1）锅炉的类型
序号 分类 包含
1 特种设备目录分 承压蒸汽锅炉、承压热水锅炉、有机热载体锅炉
2 用途分类分 电站锅炉、工业锅炉、船用锅炉等
低压锅炉、中压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉、
3 锅炉出口工质压力分
超临界压力锅炉、超超临界压力锅炉
4 所用燃料分 固体燃料锅炉、液体燃料锅炉、气体燃料锅炉、余热锅炉等
扫码关注更多
第 1 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
（2）锅炉的主要性能参数
①蒸发量，单位是t/h。
②压力，单位是MPa。
③温度，单位是°C。
④锅炉受热面蒸发率，单位是kg/（m2•h）。
⑤锅炉受热面发热率，单位是kJ/（m2•h）。
⑥锅炉热效率（η）
例如：锅炉受热面蒸发率或发热率是 反映锅炉工作强度的指标，其数值越大，表示传热效果越好。
8
7
一般工业锅炉的受热面蒸发率小9 1于40kg/（m²·h）；热水锅炉的受热面发热率小于83700kJ/
4
8
（m²·h）。 信 3
微
一般工业燃煤锅炉热效率系在60%～82%。
联
（3）汽轮机的类型 题
押
序号 汽轮机的分类 准 内容
精
1 工作原理 冲动式汽轮机、反动式汽轮机，冲动、反动联合汽轮机
2 热力过程 凝汽式、背压式、抽气式、抽气背压式和中间再热式汽轮机
低压 汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界压力汽轮机、
3 蒸汽压力
超临界压力汽轮机和超超临界压力汽轮机（22MPa，374℃）
4 蒸汽流动方向 轴流式汽轮机、辐流式汽轮机
（4）汽轮机的性能参数
汽轮机的性能参数有功率（MW）、主 汽压力（MPa）、主汽温度（°C）、进气量（t/h）、排气
压力（MPa）、汽耗（kg/kWh）、转速（r/min）等。
（5）汽轮发电机组成 8
1
7
9
发电机由定子和转子两部分组成。
8
4
信
3
微
系
联
一
唯

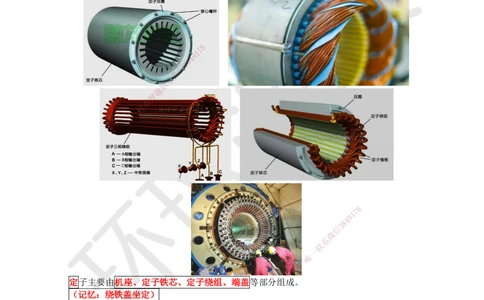

定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
扫码关注更多
第 2 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
发电机组成
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
定子主要由机座、定子铁芯、定子绕组、端盖等部分组成。
（记忆：绕铁盖坐定）
转子主要由转子锻件、励磁绕组、护环、中心环和风扇等组成。
扫码关注更多
第 3 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
7
8
1
（6）汽轮发电机的性能参数 4 9
8
3
汽轮发电机的性能参数有额信定容量、额定转速、极数、额定频率、功率因数、额定电流、效率、
微
系
励磁电压、励磁电流、绕组接法等。
联
题
2）核能发电设备 押
准
(1)核岛设备 精
(2)常规岛设备
(3)辅助系统设备
8
1
7
9
8
4
信
3
微
系
联
一
2）核能发电设备 唯
序号 分类 包括
反应堆堆芯、燃料转运装置、反应堆压力容器、堆内构件、控制棒驱动机构、
1 核岛设备 蒸汽发生器、主泵、主管道、安注箱、硼注箱和稳压器等。
核岛设备是承担热核反应的主要部分。
包括汽轮机、发电机、除氧器、凝汽器、汽水分离再热器、高低压加热器、
2 常规岛设备
主给水泵、凝结水泵、主变压器和循环水泵等。
3 辅助系统设备 核蒸汽供应系统之外的部分，即化学制水、制氧、压缩空气站等。
3）风力发电设备
（1）风力发电机组的组成
①直驱式风电机组：（18、22、24）
扫码关注更多
第 4 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
②双馈式风电机组：
8
7
1
9
4
8
信
3
【课中知识拓展】 微
系
提示：直驱式=无齿轮箱联、成本高、体积重量大、不好修
题
双馈式=有变速箱、故押障率低（可变速变桨运行风轮）
准
精
①直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系
统和防雷保护系统组成。发 电机位于机舱与轮毂之间（大容量永磁同步发电机）。直驱式风电机组机
舱里面取消了发电机、齿轮变速系统，将发电机直接外置到与轮毂连接部分。
8
1
7
9
8
4
信
3
微
直驱机具有结构简单、可靠性强、效率高、维护成本 低等优点，降系低了风机机械故障率。由于直
联
驱式发电机永磁材料在振动、冲击、高温情况下容易出现失磁现象一，无法在现场条件下检修，所以一
唯
旦出现问题只有返厂维修。
②双馈式风电机组：主要由塔筒、机舱、叶轮组成。机舱内集成了发电机系统、齿轮变速系统、
制动系统、偏航系统、冷却系统等。
双馈式风电机组是在叶轮与发电机之间增加了变速箱，避免了发电机直接与叶轮直接连接而增加
叶片的冲击载荷，并且将其直接传递到发电机上，降低了发电机的故障率。
（2）风力发电机组的性能参数
风力发电机组的性能参数很多，其中额定功率和叶轮直径是风力发电机组最重要的参数。目前，
陆上风电场普遍采用的主流机型为功率1.5MW、2.0MW和3.0MW机型，海上风场机组容量普遍在4.0MW
以上。
扫码关注更多
第 5 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
4）光伏发电设备
补充：光伏发电系统是将太阳能转换成电能的发电系统，
利用的是光生伏特效应。
提示：半导体在受到光照射时产生电动势的现象
8
7
1
9
4
8
3
信
微
系
（1）光伏发电系统的分联类
题
①独立光伏发电系统押。（离网光伏发电）
准
②并网光伏发电系精统。
③分布式光伏发电系 统。
8
1
7
9
（2）光伏发电系统的性能参数 8 4
信
3
光伏发电系统的主要性能参数是光伏发电厂发电功 率（kW）。 微
系
5）光热发电设备 联
一
（1）光热发电的类型：槽式光热发电、塔式光热发电、 蝶式唯光热发电和菲涅尔式光热发电，目
前国内常见的是槽式光热发电和塔式光热发电。
2.石油化工设备
1）石油化工设备的类型及性能
2）反应器
3）塔设备
4）储罐
5）换热器
扫码关注更多
第 6 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
6）粉碎设备
7）混合设备
8）分离设备
1）石油化工设备的类型及性能
（1）石油化工设备的分类
①按设计压力分
②按生产工艺原理分：容器、反应器、塔设备、换热器、储罐等。
序号 分类 设计压力
1 常压设备 P＜0.1MPa
2 低压设备 0.1MPa≤P＜1.6MPa
3 中压设备 1.6MPa≤P＜10MPa
4 高压设备 10MPa≤P＜100MPa
5 超高压设备 P≥100MPa
6 真空设备 P＜0
（2）石油化工设备的性能
石油化工设备的性能主要有：贮存、均压、热交换、反应、分离、过滤；气体压缩、粉碎、混
8
合、分离、成型等。 7
1
9
4
主要性能参数有容积、压力、3 8温度、流量、液位、换热面积、效率等。
信
记忆：朱军搅份饭锅 微
系
3.冶炼设备 联
题
1）冶金设备 押
准
（1）烧结设备。精
（2）炼铁设备。
（3）炼钢设备。
（4）轧钢设备。
2）建材设备
（1）水泥设备
（2）玻璃设备
【例题·单选】直驱式风力发电系统的 组成不包括（ ）。【2018】
A.塔筒
8
B.机舱总成 1
7
9
8
4
C.变速箱
信
3
微
D.测风系统
系
【答案】C
联
一
唯
【解析】直驱式风电机组：主要由塔筒（支撑塔）、机舱 总 成、发电机、叶轮总成、测风系统、
电控系统和防雷保护系统组成。发电机位于机舱与轮毂之间。直驱式风电机组机舱里面取消了发电机、
齿轮变速系统，将发电机直接外置到与轮毂连接部分。
【例题·多选】直驱式风力发电包括以下（ ）。【2022】
A.测风系统
B.齿轮变速
C.叶轮总成
D.电控系统
E.防雷装置
【答案】ACDE
【例题·单选】下列发电系统中，不包含汽轮机设备的是（ ）。【2024】
A.火力发电系统
B.风力发电系统
C.核能发电系统
D.光热发电系统
【答案】B
扫码关注更多
第 7 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
【解析】风力发电机组的组成
①直驱式风电机组：主要由塔筒（支撑塔）、机舱总成、发电机、叶轮总成、测风系统、电控系
统和防雷保护系统组成。
②双馈式风电机组：主要由塔筒、机舱、叶轮组成。机舱内集成了发电机系统、齿轮变速系统、
制动系统、偏航系统、冷却系统等。
【考点】电气设备的类型和性能（新增）（★）
【真题分布数据统计】（2007单/2019单）
机电工程电气设备是用于电力传输、分配、受电、控制和保护的各种设备，常用的有发电设备、
变电设备、配电设备、电动机、控制设备和电力电子设备等。
1.发电设备
2.变电设备
3.配电设备
4.电动机
5.控制设备
6.电力电子设备
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
1.发电设备（新增）
（1）发电设备是指用于将机 械能转化为电能的设备，建筑机电工程中常用柴油发电机组作为应
急或备用电源，柴油发电机组是一 种小型的发电设备。
（2）柴油发电机组的性能参数有 ：功率输出、电压、频率、电流、冷却量及冷却方式、燃烧空
气量、排风量、允许排气背压等。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.变电设备
变电设备是将高压转换为低压或将交流电转换为直流电的设备，包括变压器、整流器、逆变器等。
扫码关注更多
第 8 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
1）变压器的类型
序号 变压器分类 组成
电力变压器、电炉变压器、整流变压器、工频试验变压器、矿用变压器、电抗
1 用途
器、调压变压器、互感器、其他特种变压器
2 相数 单相变压器、三相变压器
3 绕组数量 双绕组变压器、三绕组变压器和自耦变压器
4 冷却介质 油浸式变压器、干式变压器、充气式变压器等
5 容量 中小型变压器、大型变压器、特大型变压器
2）变压器的主要技术参数 7 8
1
9
变压器的主要技术参数有额定8容4量、工作频率、额定电压、电压比、效率、空载电流、空载损耗
3
信
等。 微
系
联
题
押
准
精
3.配电设备（新增）
配电设备将电能分配到各个用电设备，常见有的开关柜、配电柜、断路器、负荷开关、隔离开关、
接地开关等。
8
1）开关柜 1 7
9
2）配电柜
信
3 8
4
3）断路器 微
系
4）负荷开关 联
一
5）隔离开关 唯
6）接地开关
1）开关柜
（1）开关柜的类型。开关柜由柜体、高压断路器及其他电器组成，柜体由壳体、电气元件、各
种机构、二次端子及连线等组成。
序号 开关柜类型 组成
开关设备的布置
1 金属铠装式开关柜、间隔式开关柜和箱式开关柜等
形式不同
扫码关注更多
第 9 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
2 断路器和其他元件的安装方式不同 固定式、中置式和手车式开关柜
（2）开关柜的主要技术参数有：额定电压、额定电流、额定频率、额定工频耐受电压、额定雷
电冲击耐受电压等。
2）配电柜
（1）配电柜类型
序号 配电柜类型 组成
1 配电电压不同 高压配电柜和低压配电柜
2 设备的结构特征 固定式、抽屉式和组合式等
3 配电用途不同 动力配电箱、照明配电箱、计量配电箱和应急配电箱
（2）配电柜的性能特点包括额定电流、额定电压、短路承受能力、防护等级等。
3）断路器（新增）
（1）断路器类型：断路器可分为空气断路器、SF 气体断路器、真空断路器等不同类型。
6
（2）断路器重要性能参数：包括额定电流、额定电压、短路开断能力、操作特性等。具有控制、
保护和安全隔离作用；具有灭弧特性。
例如：高压油断路器以密封的绝缘油作为开断故障的灭弧介质，高压真空断路器利用高真空作为
绝缘和灭弧介质，六氟化硫断路器是利
8
用六氟化硫（SF
6
）气体作为灭弧和绝缘介质。
7
1
9
4
8
3
信
微
系
联
题
押
准
精
序号 开关分类 类型 性能特点
负荷开关
包括手动负荷开关和自动负 额定电压、额定电流、操作
1 （用于控制电路中的负荷，实
荷开关 方式等
现负载的接通和断开）
常 见的隔离开关包括刀闸、负 额定电压、额定电流、接通
2 隔离开关
荷 开关、接地刀闸等 能
8
力、断开能力等
1
7
接地开关 9
包括手动 接地开关和自动接 接8
4
通电流、断开电流、接地
3 （用于在电路出现故障时接 信
3
地 开关 微 能力等
地，确保人员和设备的安全） 系
联
4.电动机 一
唯
1）直流电动机
2）交流异步电动机
3）交流同步电动机
4）伺服电动机
扫码关注更多
第 10 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
序
电动机分类 性能
号
具有较大的启动转矩和良好的启、制动性能，在较宽范围内实现平滑调速的优越
1 直流电动机 性能，以及较强的过载性能，广泛应用于机床、轧钢机、电力机车和需要经常启
动并调速的电气传动装置中。
交流异步电 现代生产和生活中使用最广泛的一种电动机。它具有结构简单、制造容易、价格
2
动机 低廉、运行可靠、使用维护方便、坚固耐用、重量轻等优点。
交流同步电 具有转速和电源频率保持严格同步的特性，即只要电源频率保持恒定，交流同步
3 8
动机 电动机的转速就1绝7对不变。
9
4
4 伺服电动机 有控制电压时3转8子立即旋转，无控制电压时转子立即停转。
信
微
提示：工作电源（直流/交流）
系
联
转子旋转速度=定子绕题组所产生的旋转磁场的速度（同步/异步）
押
5.控制设备（新增）准
精
控制设备是指用于控制电力系统运行的设备，包括自动化控制系统、保护装置、监测仪表等，是
电力系统中的大脑和神经 系统，其性能和可靠性直接影响电力系统的安全稳定运行。
1）接触器
2）继电器
3）互感器
4）电抗器
控制设备
序号 基本参数/性能特点
分类
基本参数：主触点的额定电 流、主触点允许切断电流、触点8数、线圈电压、操作
1 接触器 1 7
频率、机械寿命和电寿命等。
8
4 9
继电器性能特点：工作电压、接 触电阻、机械寿命、信电
3
气寿命、过载能力、动作
微
2 继电器 特性、接点负载能力、响应速度等。 系
联
用于控制电路的开关动作，实现远程控 制和保
唯
一护功能。
互感器性能特点：将高电压、大电流变换 成 低电压、小电流；与测量仪表配合，
3 互感器
可以测量电压、电流、电能，与控制设备配合能确保操作人员和设备的安全。
可依靠线圈的感抗阻碍电流变化，具有保证断路器能切断短路电路，保证电气设
4 电抗器
备的动、热稳定性，通过提高阻抗来限制短路电流等性质。
6.电力电子设备（新增）
电力电子设备是指用于电力系统中电能的调节、变换和控制的设备，以提高电力系统的效率和稳
定性，包括变频器、整流器、逆变器、软启动器、无功补偿装置、滤波器等，性能特点包括工作频率、
效率、响应速度、谐波抑制能力、功率因数调节范围等。
1）变频器
2）逆变器
3）整流器
4）软启动器
序号 分类 作用 组成
主要由整流单元、滤波单元、逆变单
1 变频器 一种改变交流电源频率的电器
元、控制单元四部分组成
扫码关注更多
第 11 页 共 12 页
内容
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
学员专用请勿外泄
一种电源转换装置，可以将直流电源转换
由逆变电路、逻辑控制电路、滤波电
2 逆变器 为交流电源，以供应各种需要交流电能的
路三大部分组成
电器设备
整流器有很多类型，包括二极管整流
3 整流器 一种将交流电转换为直流电的装置或元件
器、晶闸管整流器等
电动机在不调速拖动控制中使用的一种性 主要有电子式（晶闸管调压式）、磁
4 软启动器
能优异的拖动设备 控式和自动液体电阻式等类型
【例题·单选】结构简单、坚固耐用、运行可靠、维护方便、启动容易、成本低，但调速困难、
功率因数偏低的电动机应是（ ）。【2007】
A.同步电动机
B.直流电动机
C.单相电动机
D.异步电动机
【答案】D
【解析】异步电动机是现代生产和生活中使用最广泛的一种电动机。具有结构简单、制造容易、
价格低廉、运行可靠、使用维护方便、坚固耐用、重量轻等优点。
【例题·单选】下列变压器中，不7 8属于按用途分类的是（ ）。【2019二级】
1
9
A.电力变压器 8 4
3
信
B.油浸变压器 微
系
C.整流变压器 联
题
D.量测变压器 押
准
【答案】B 精
【解析】按变压器的 用途不同分为电力变压器、电炉变压器、整流变压器、工频试验变压器、矿
用变压器、电抗器、调压变 压器、互感器、其他特种变压器。油浸式是按冷却介质分类。
