P160～163 2.5.2 架空线路工程施工技术
一、立杆

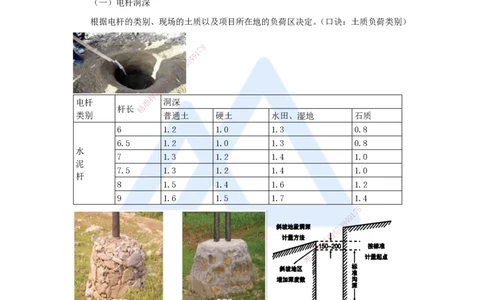

（一）电杆洞深
根据电杆的类别、现场的土质以及项目所在地的负荷区决定。（口诀：土质负荷类别）
8
7
1
9
4
8
3
信
微
系
联
题
押
电杆 准 洞深
杆长 精
类别 普通土 硬土 水田、湿地 石质
6 1.2 1.0 1.3 0.8
6.5 1.2 1.0 1.3 0.8
水
7 1.3 1.2 1.4 1.0
泥
7.5 1.3 1.2 1.4 1.0
杆
8 1.5 1.4 1.6 1.2
9 1.6 1.5 1.7 1.4
8
7
1
9
4
8
3
信
微
系
联
一
唯
（二）杆距
市区杆距为35～45m，郊外杆距为50～55m。
光缆线路跨越小河或其他障碍物时，采用长杆档方式在轻、中、重负荷区杆距超过
70m、65m、50m时，应按长杆档标准架设。
1
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

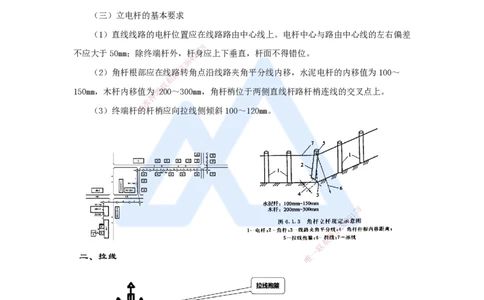

（三）立电杆的基本要求
（1）直线线路的电杆位置应在线路路由中心线上。电杆中心与路由中心线的左右偏差
8
7
不应大于50mm；除终端杆外，杆1身应上下垂直，杆面不得错位。
9
4
8
3
信
（2）角杆根部应在线微路转角点沿线路夹角平分线内移，水泥电杆的内移值为100～
系
联
150mm，木杆内移值为题 200～300mm，角杆梢位于两侧直线杆路杆梢连线的交叉点上。
押
准
精
（3）终端杆的杆梢应向拉线侧倾斜100～120mm。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
序号 材料名称 用途
1 镀锌钢绞线 吊线、拉线，常用规格：7/2.2 7/2.67/3.0
2 镀锌铁线 制作拉线上把、中把、下把
3 吊线抱箍 固定吊线、三眼单槽夹板
4 拉线抱箍 固定拉线、与衬环、三眼双槽夹板、镀锌铁丝搭配用
5 衬环 用来防止钢绞线与螺栓摩擦
6 三眼单槽夹板 夹紧吊线，与吊线抱箍配用
7 三眼双槽夹板 夹紧拉线，与拉线抱箍配用
8 地锚铁柄 用于连接拉线和拉线盘
9 水泥拉线盘 制作地锚，增加拉线拉力
10 电缆挂钩 附挂光缆
11 U型抱箍 与余缆架配合使用
12 余缆架 余留光缆盘绕
8
13 地线棒 接地线1下7引
9
4
8
14 螺栓 与信夹3板配合使用
微
系

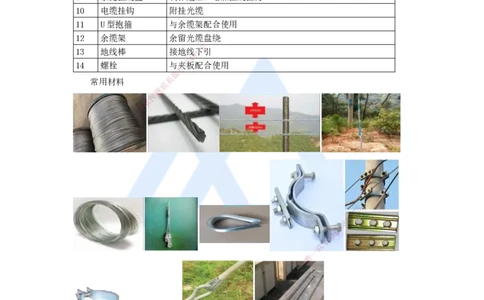

常用材料
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
1. 拉线程式
由杆路的负载、线路负荷、角深的大小（2024-18）、拉线的距高比等因素决定。（口
诀：角深比负负）
3
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者

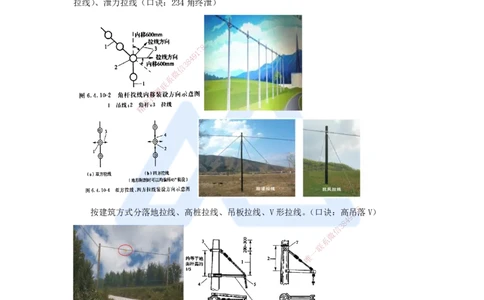

2. 拉线的种类（2021.27）
按照作用分角杆拉线、终端拉线、双方拉线（抗风拉线）、三方拉线、四方拉线（防凌
拉线）、泄力拉线（口诀：234角终泄）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
按建筑方式分落地拉线、高桩拉线、吊板 拉线、V形拉线。（口诀：高
1
吊7落V）
9
8
4
信
3
微
系
联
一
唯
4
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
3. 拉线安装的基本要求
1）拉线地锚坑洞深根据拉线程式和现场土质情况确定。洞深允许偏差应小于50mm。
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
（2）标称距高比为1，落地拉线受地形 所限，距高比不得小于0.75，不
8
得大于
1
7
9
1.25。
信
3 8
4
微
系
联
一
唯
3. 对于角杆，角深≤13m的角杆，可安装1根与吊线程式相同的钢绞线做拉线，拉线
安装在角杆内角平分线的反侧。
5
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
（1）角深13～25m的角杆；
（2）拉线距高比在0.75～1之间且角深大于10m的角杆；
（3）距高比小于0.5且角深大于6.5m的角杆；
采用与吊线程式高一级的钢绞线做拉线；
或与吊线同一程式的2根钢绞线做拉线，并设2根顶头拉线；
每条拉线安装在对应线条张力的反侧方；
2条拉线的出土点应相互内移600mm。
（2021.三.1）
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
角深大于25m的 角杆设2根顶头拉线，可分成2个角深大致相等且转变方向相同的双
角杆。
8
1
7
9
8
4
信
3
微
4. 顶头拉线应装在终端杆上，其程式应比吊线等 级高一级的钢
系
绞线，安装位置应在杆
联
一
唯
路直线受力方向的反侧。
当直线杆路较长或杆上负荷较大时，终端杆前一档可安装1条7/3.0钢绞线的顺直拉
线。
6
www.haixue.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
嗨学网 | 职业价值点亮者
序号 类型 做法
安装1根与吊线程式相同的钢绞线做拉线，安
1 角深≤13m的角杆
装在角杆内角平分线的反侧
角深13～25m的角杆
距高比在0.75～1之间且角深 1. 采用与吊线程式高一级的钢绞线做拉线
2 大于10m的角杆 2. 与吊线同一程式的2根钢绞线做顶头拉
距高比小于0.5且角深大于 线，2条拉线的的出土点应相互内移600mm
6.5m的角杆
序号 类型 做法
1. 设2根顶头拉线（比吊线高一级），2条拉
线的出土点应相互内移600mm
3 角深大于25m的角杆
2. 也可分成2个角深大致相等且转变方向相同
8
1 7 的双角杆（具体参照≤13、13～25m）
9
4
8
4 终端拉线 信 3 采用比吊线程式高一级的钢绞线
微
当直线杆路较长系或杆上负荷较
5 联 可安装1条7/3.0钢绞线的顺线拉线
大时，终端杆题前一档
押
准
精
序号 类型 做法
6 双方拉线（防风 拉线） 程式与杆路上吊线程式中最大的一种
垂直于杆路的拉线程式与杆路上吊线程式中最大
7 四方拉线（防凌拉线）
的一种相同；顺线的为7/3.0
双方加顺线
8 三方拉线（跨越杆） 1）如果跨越小河或障碍物上；顺线采用7/3.0；
双方 采用7/2.2 8
1
7
9
9 长杆档 设顶头 拉线比吊线高一级 8 4
信
3
微
5. 地锚出土长度为300～600mm，允许偏差 50～100mm，拉线地锚的实际出土点
系
联
一
与规定出土点偏移≤50mm；拉线地锚应埋设端正，不得偏 斜，唯地锚的拉线盘应与拉线垂
直。（2018.18）
6. 靠近电力设施及热闹市区的拉线，应加装绝缘子；人行道上易被行人触碰的拉线应
设置拉线标识，在距离地面高2.0m以下的拉线部位应用绝缘材料保护。
7
