闭合电路的欧姆定律同步练习
一、单选题
电源电动势为E，内阻为r，向可变电阻R供电。下列说法正确的是()
1.
A. 因为电源电动势不变，所以路端电压也不变
B. 因为U=IR，所以R增大时路端电压也增大
C. 因为U=IR，所以I增大时路端电压也增大
D. 因为U=E−Ir，所以I增大时路端电压减小
如图所示，电源的电动势和内阻分别为E和r，在滑动变阻器的滑片P由a向b缓慢移动的过
2. 程中，下列各物理量的变化情况为
A. 电容器所带电荷量一直增多
B. 电容器所带电荷量先减少后增多
C. 电源的总功率先增大后减小
D. 电源的路端电压先减小后增大
3. 以下说法中正确的是()
A. 在外电路中和电源内部正电荷都受静电力作用，所以能不断定向移动形成电流
B. 静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C. 在电源内部正电荷能从负极到正极是因为电源内部只存在非静电力而不存在静电力
D. 静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
4. 如图所示电路用来测定电池组的电动势和内电阻。其中V为电压表(理想电表)，定值电阻
R=7.0Ω。在开关未接通时，V的读数为6.0V；开关接通后，V的读数变为5.6V。那么，电
池组的电动势和内电阻分别为()
更多资料添加微信号： 淘宝搜索店铺：乐知课堂

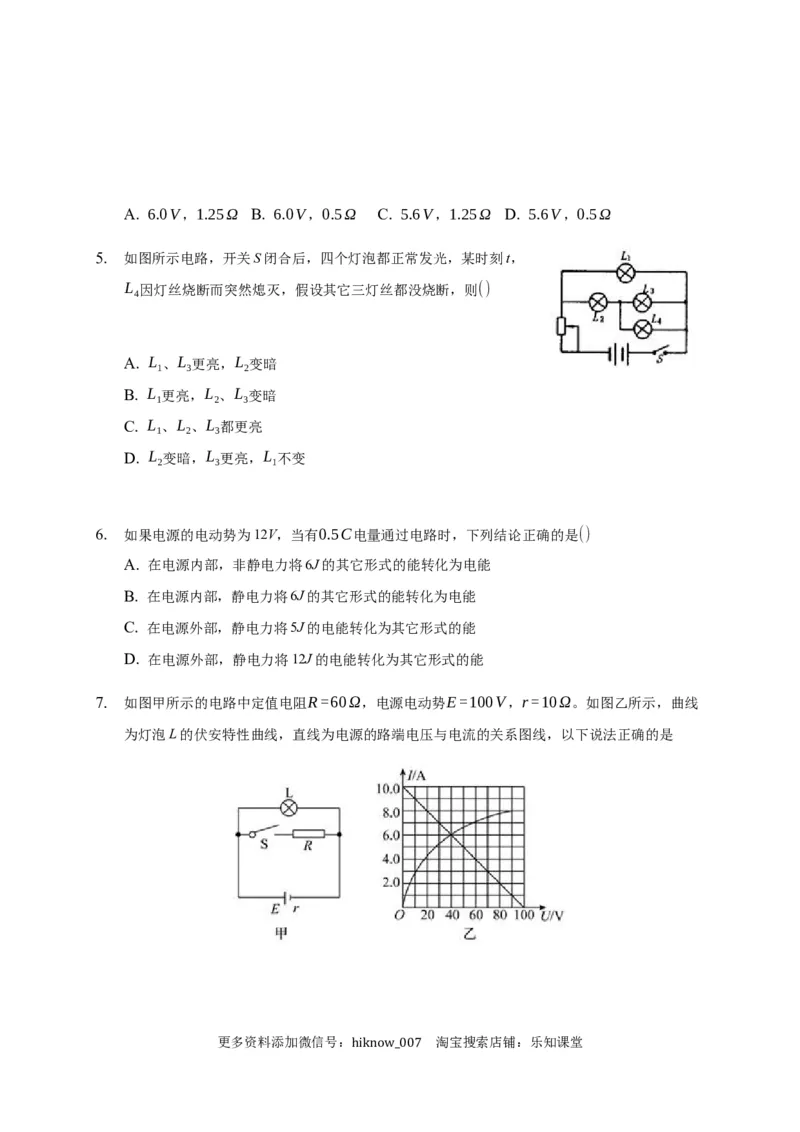

hiknow_007A. 6.0V，1.25Ω B. 6.0V，0.5Ω C. 5.6V，1.25Ω D. 5.6V，0.5Ω
5. 如图所示电路，开关S闭合后，四个灯泡都正常发光，某时刻t，
L 因灯丝烧断而突然熄灭，假设其它三灯丝都没烧断，则()
4
A. L 、L 更亮，L 变暗
1 3 2
B. L 更亮，L 、L 变暗
1 2 3
C. L 、L 、L 都更亮
1 2 3
D. L 变暗，L 更亮，L 不变
2 3 1
6. 如果电源的电动势为12V，当有0.5C电量通过电路时，下列结论正确的是()
A. 在电源内部，非静电力将6J的其它形式的能转化为电能
B. 在电源内部，静电力将6J的其它形式的能转化为电能
C. 在电源外部，静电力将5J的电能转化为其它形式的能
D. 在电源外部，静电力将12J的电能转化为其它形式的能
7. 如图甲所示的电路中定值电阻R=60Ω，电源电动势E=100V，r=10Ω。如图乙所示，曲线
为灯泡L的伏安特性曲线，直线为电源的路端电压与电流的关系图线，以下说法正确的是
更多资料添加微信号： 淘宝搜索店铺：乐知课堂

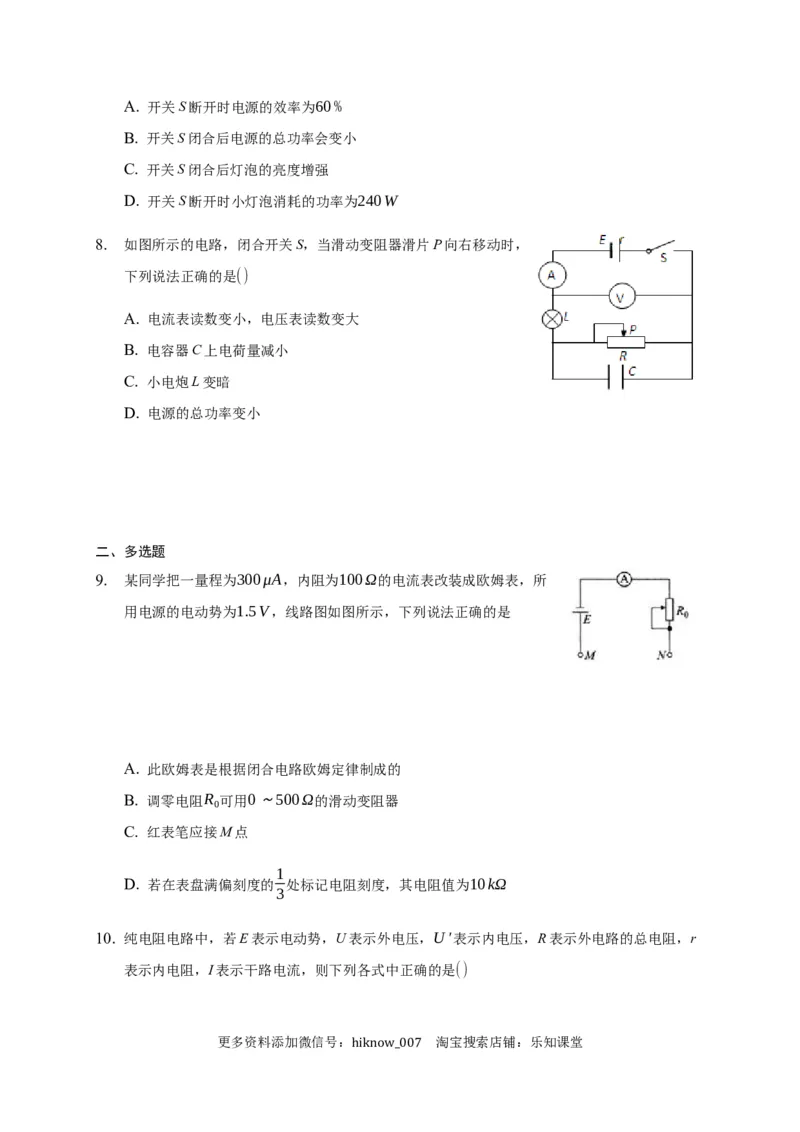

hiknow_007A. 开关S断开时电源的效率为60%
B. 开关S闭合后电源的总功率会变小
C. 开关S闭合后灯泡的亮度增强
D. 开关S断开时小灯泡消耗的功率为240W
8. 如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，
下列说法正确的是()
A. 电流表读数变小，电压表读数变大
B. 电容器C上电荷量减小
C. 小电炮L变暗
D. 电源的总功率变小
二、多选题
9. 某同学把一量程为300μA，内阻为100Ω的电流表改装成欧姆表，所
用电源的电动势为1.5V，线路图如图所示，下列说法正确的是
A. 此欧姆表是根据闭合电路欧姆定律制成的
B. 调零电阻R 可用0～500Ω的滑动变阻器
0
C. 红表笔应接M点
1
D. 若在表盘满偏刻度的 处标记电阻刻度，其电阻值为10kΩ
3
10. 纯电阻电路中，若E表示电动势，U表示外电压，U′表示内电压，R表示外电路的总电阻，r
表示内电阻，I表示干路电流，则下列各式中正确的是()
更多资料添加微信号： 淘宝搜索店铺：乐知课堂
hiknow_007R

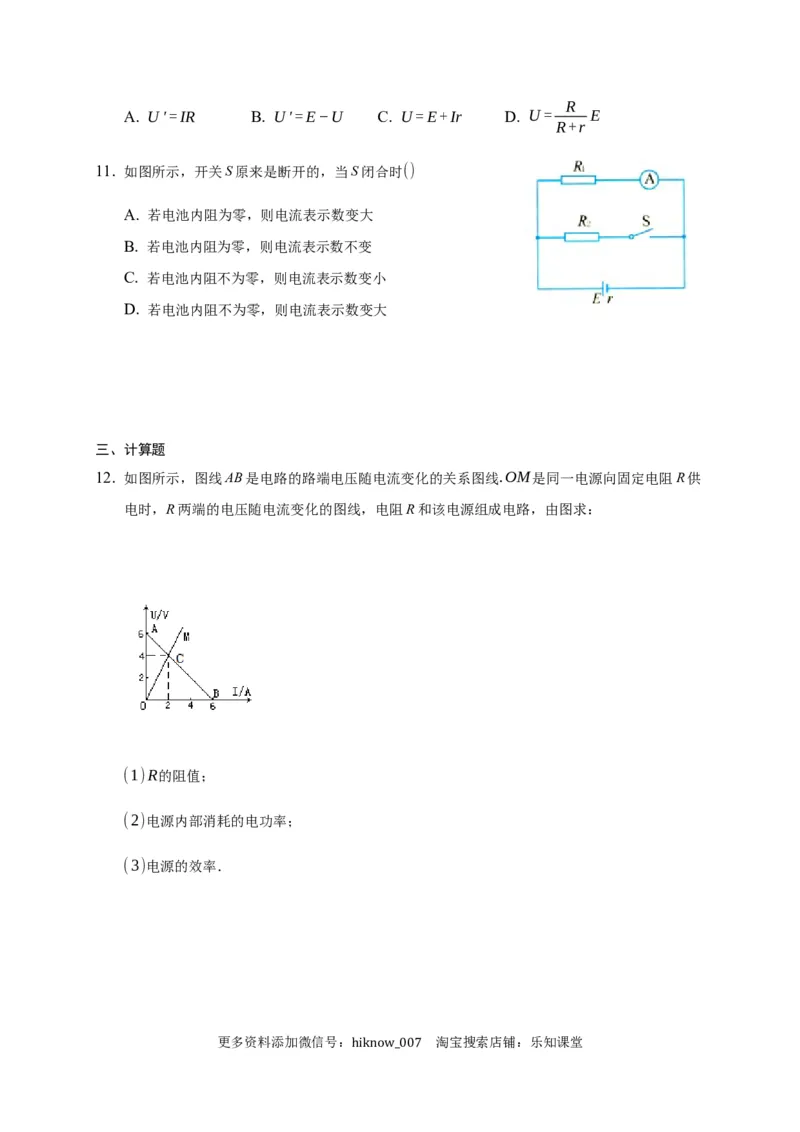

A. U′=IR B. U′=E−U C. U=E+Ir D. U= E
R+r
11. 如图所示，开关S原来是断开的，当S闭合时()
A. 若电池内阻为零，则电流表示数变大
B. 若电池内阻为零，则电流表示数不变
C. 若电池内阻不为零，则电流表示数变小
D. 若电池内阻不为零，则电流表示数变大
三、计算题
12. 如图所示，图线AB是电路的路端电压随电流变化的关系图线.OM是同一电源向固定电阻R供
电时，R两端的电压随电流变化的图线，电阻R和该电源组成电路，由图求：
(1)R的阻值；
(2)电源内部消耗的电功率；
(3)电源的效率．
更多资料添加微信号： 淘宝搜索店铺：乐知课堂

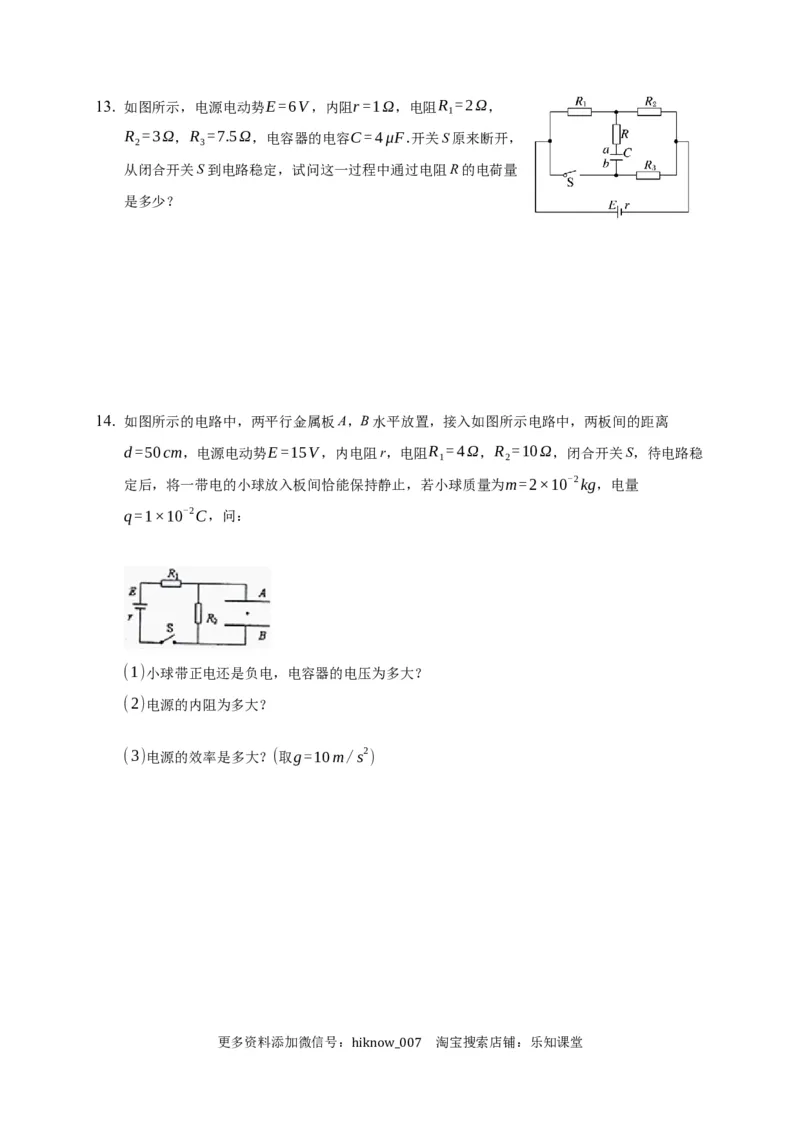

hiknow_00713. 如图所示，电源电动势E=6V，内阻r=1Ω，电阻R =2Ω，
1
R =3Ω，R =7.5Ω，电容器的电容C=4μF.开关S原来断开，
2 3
从闭合开关S到电路稳定，试问这一过程中通过电阻R的电荷量
是多少？
14. 如图所示的电路中，两平行金属板A，B水平放置，接入如图所示电路中，两板间的距离
d=50cm，电源电动势E=15V，内电阻r，电阻R =4Ω，R =10Ω，闭合开关S，待电路稳
1 2
定后，将一带电的小球放入板间恰能保持静止，若小球质量为m=2×10-2kg，电量
q=1×10-2C，问：
(1)小球带正电还是负电，电容器的电压为多大？
(2)电源的内阻为多大？
(3)电源的效率是多大？(取g=10m/s2
)
更多资料添加微信号： 淘宝搜索店铺：乐知课堂
hiknow_007答案
1.D
R r
A.电源电动势不变，由U= E=(1− )E得路端电压随外电阻的增大而增大，减小而减小，
R+r R+r
故A错误；
B.当R增大时，I减小，不能根据U=IR判断路端电压的变化，而应由U=E−Ir分析，E，r不变，
I减小，得到U增大，故B错误；
C.当I增大时，说明R减小，不能根据U=IR判断路端电压的变化，应由由U=E−Ir分析，E，r
不变，I增大，得到U减小，故C错误；
D.根据闭合电路欧姆定律U=E−Ir可知，I增大时，路端电压U减小，故D正确。
故选D。
2.B
3.D
A.在电源内部，正电荷受到静电力和非静电力作用，从负极移动到正极，故A错误；
BD.非静电力克服电场力做功，把其它形式的能转化为电势能，静电力移动电荷做功电势能减少，
非静电力移动电荷做功电势能增加，故B错误，D正确。
C.在电源内部正电荷能从负极到正极同时受到静电力和非静电力作用，故C错误。
故选D。
4.B
电键未接通时，电压表示数即为电源电动势，故电动势E=6.0V； 接通电键后，由欧姆定律可得
U 5.6 E−U
电路中电流I= = A=0.8A，由闭合电路欧姆定律可知内电阻：r= =0.5Ω，故B正确，
R 7 I
ACD错误；
故选B。
5.A
更多资料添加微信号： 淘宝搜索店铺：乐知课堂

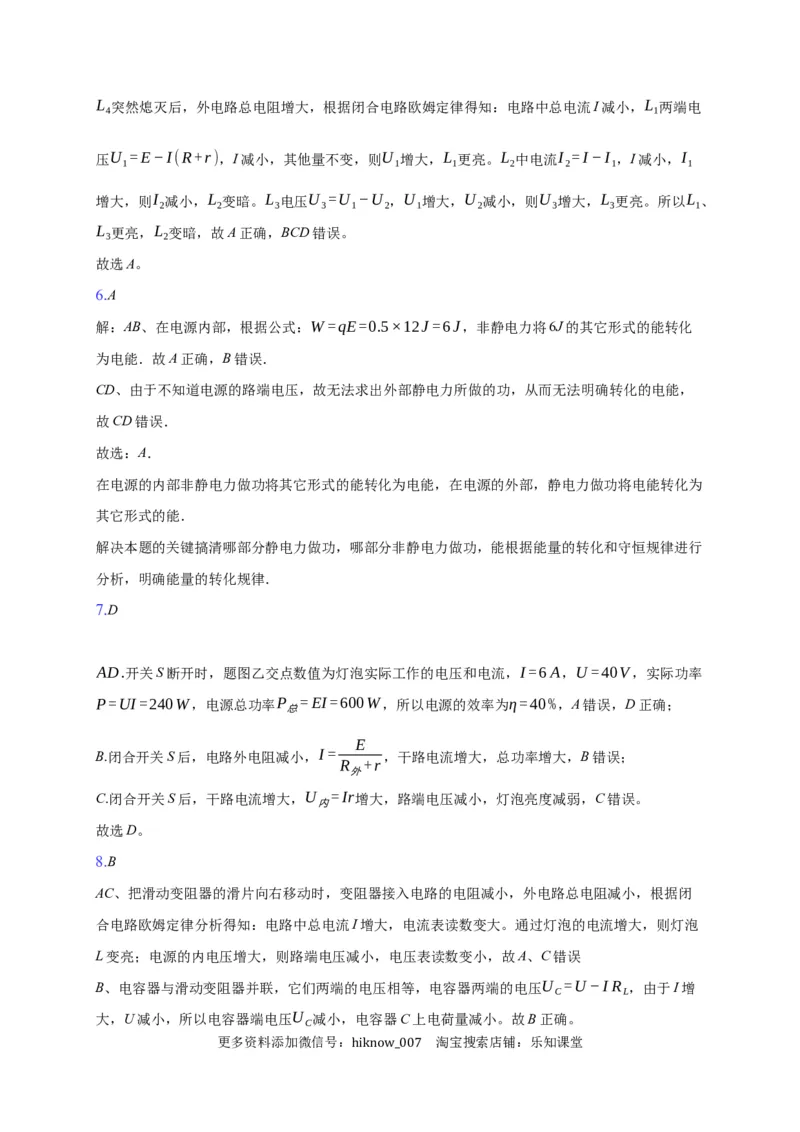

hiknow_007L 突然熄灭后，外电路总电阻增大，根据闭合电路欧姆定律得知：电路中总电流I减小，L 两端电
4 1
压U =E−I(R+r)，I减小，其他量不变，则U 增大，L 更亮。L 中电流I =I−I ，I减小，I
1 1 1 2 2 1 1
增大，则I 减小，L 变暗。L 电压U =U −U ，U 增大，U 减小，则U 增大，L 更亮。所以L 、
2 2 3 3 1 2 1 2 3 3 1
L 更亮，L 变暗，故A正确，BCD错误。
3 2
故选A。
6.A
解：AB、在电源内部，根据公式：W =qE=0.5×12J=6J，非静电力将6J的其它形式的能转化
为电能．故A正确，B错误．
CD、由于不知道电源的路端电压，故无法求出外部静电力所做的功，从而无法明确转化的电能，
故CD错误．
故选：A．
在电源的内部非静电力做功将其它形式的能转化为电能，在电源的外部，静电力做功将电能转化为
其它形式的能．
解决本题的关键搞清哪部分静电力做功，哪部分非静电力做功，能根据能量的转化和守恒规律进行
分析，明确能量的转化规律．
7.D
AD.开关S断开时，题图乙交点数值为灯泡实际工作的电压和电流，I=6A，U=40V，实际功率
P=UI=240W，电源总功率P =EI=600W，所以电源的效率为η=40%，A错误，D正确；
总
E
B.闭合开关S后，电路外电阻减小，I=
，干路电流增大，总功率增大，B错误；
R +r
外
C.闭合开关S后，干路电流增大，U =Ir增大，路端电压减小，灯泡亮度减弱，C错误。
内
故选D。
8.B
AC、把滑动变阻器的滑片向右移动时，变阻器接入电路的电阻减小，外电路总电阻减小，根据闭
合电路欧姆定律分析得知：电路中总电流I增大，电流表读数变大。通过灯泡的电流增大，则灯泡
L变亮；电源的内电压增大，则路端电压减小，电压表读数变小，故A、C错误
B、电容器与滑动变阻器并联，它们两端的电压相等，电容器两端的电压U =U−I R ，由于I增
C L
大，U减小，所以电容器端电压U 减小，电容器C上电荷量减小。故B正确。
C
更多资料添加微信号： 淘宝搜索店铺：乐知课堂
hiknow_007D、总电流I增大，据P=EI知，电源的总功率变大，故D错误。
故选：B。
9.AD
A.欧姆变的工作原理就是根据待测电阻阻值的不同引起表头电流的不同，即不同的电流对应不同的
待测电阻阻值，从本质上就是应用闭合电路的欧姆定律，故A正确；
E
B.欧姆调零时表头电流为满偏电流，根据闭合电路的欧姆定律可知电路总电阻为I = ，
g R❑
内
R =5000Ω，故调零电阻500Ω太小，故B错误；
内
C.根据红进黑出可知红表笔应接N点，故C错误；
1 E
D.在满偏 处电流为100μA，根据闭合电路欧姆定律可知I= ，解得R =10000Ω，故D
3 R +R x
内 x
正确。
故选AD。
10.BD
A.已知电源的内电阻为r，干路电流为I，U′表示内电压，则据部分电路欧姆定律得U′=Ir，故A
错误；
B.根据闭合电路欧姆定律得U′+U=E，则有U′=E−U，故B正确；
C.将上两式联立得Ir=E−U，则得：U=E−Ir，故C错误；
E
D.闭合电路欧姆定律I= ，该式对于纯电阻电路适用，但不适用非纯电阻电路，所以由部分电
R+r
RE
路欧姆定律得U=IR=
，故D正确。
R+r
故选BD。
11.BC
AB.若电池内阻为0，则闭合开关后电阻R 两端电压不变，因此电流不变，电流表示数不变，故A
1
错误，B正确；
E
CD.若电池内阻不为0，则闭合开关后，R 减小，由U=E−Ir和I= ，可得路端电压U减
外 R +r
外
小，故电流表示数变小，故C正确，D错误。
更多资料添加微信号： 淘宝搜索店铺：乐知课堂
hiknow_007故选BC。
12.解：(1)由欧姆定律结合图象可得R端电压为4V，此时的电流为2A，故有R的阻值：
U
R= =2Ω；
I
(2)根据图线AB知，电动势E=6V，
6
由图象斜率的含义解得电源内阻为：r= Ω=1Ω
6
在C点，电源内部消耗的电功率：P =I2r=4W。
内
(3)电源输出的电功率：P =I2R=8W
出
故此时电源的效率η=66.7%
13.解：S断开时的等效电路图如图甲所示，电容器C两端电压U等于电阻R 两端电压U ，
2 2
E
U = R =3V
2 R +R +r 2
1 2
电容器C的带电荷量Q=CU=CU =1.2×10−5C，且a板带正电，b板带负电。
2
S闭合时的等效电路图如图乙所示，电容器C两端电压U′等于电阻R 两端电压U ′，有
1 1
更多资料添加微信号： 淘宝搜索店铺：乐知课堂
hiknow_007R (R +R )
R = 3 1 2 =3Ω
外 R +R +R
3 1 2
E
干路电流：I= =1.5A
R +r
外
外电压U =E−Ir=4.5V
外
2
电阻R 两端电压U ′= U =1.8V
1 1 5 外
电容器C的带电荷量Q′=CU′=CU ′=7.2×10−6C且a板带负电，b板带正电，
1
通过电阻R的电荷量ΔQ=Q+Q′=1.92×10−5C
14.解：(1)小球放入板间后，受重力和电场力作用，由二力平衡，小球应带负电；
因为小球放入板间恰能保持静止，有：
U
mg= 2q
d
mgd 2×10−2×10×0.5
解得：U = = V =10V；
2 q 1×10−2
U 10
(2)电路中的电流I= 2= A=1A，
R 10
2
根据闭合电路欧姆定律得：
E=U +I(R +r)
2 1
E−U 15−10
解得：r= 2−R = Ω−4Ω=1Ω；
I 1 1
更多资料添加微信号： 淘宝搜索店铺：乐知课堂

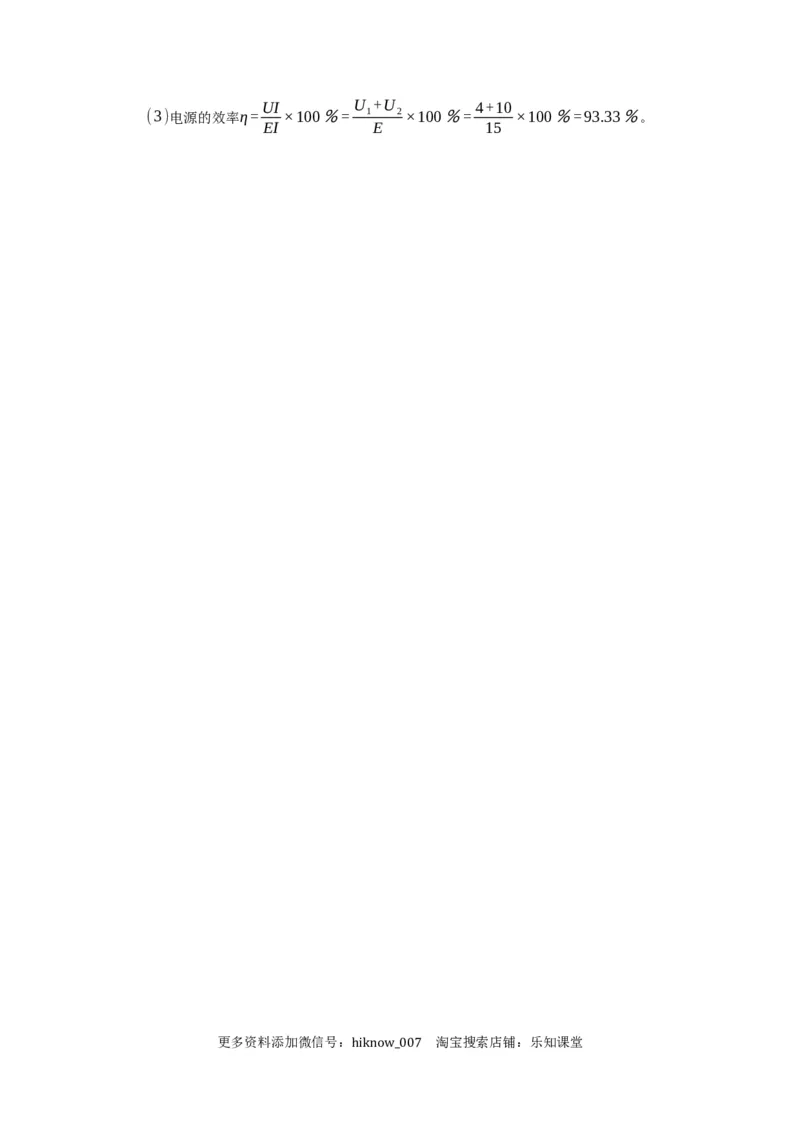

hiknow_007UI U +U 4+10
(3)电源的效率η= ×100％= 1 2×100％= ×100％=93.33％。
EI E 15
