模块八：石油化工设备安装技术
背景材料：
某安装公司承包成品油库区的安装工程，工程内容为6台5000m³柴油储罐、8台2000m³汽油储罐和2台1000m³航油
储罐以及配套的管道安装、防腐工程等。柴油储罐和航油储罐为拱顶储罐，汽油储罐为内浮顶拱顶储罐。

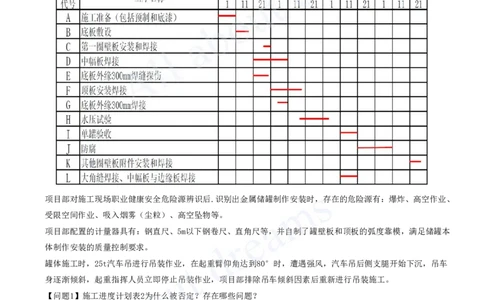

安装公司项目部进场后，编制了储罐施工方案和施工进度计划表2，施工方案选用倒装法进行罐体结构施工。在
审批施进度计划时被项目部技术负责人否定，要求重新编制。
项目部对施工现场职业健康安全危险源辨识后.识别出金属储罐制作安装时，存在的危险源有：爆炸、高空作业、
受限空间作业、吸入烟雾（尘粒）、高空坠物等。
项目部配置的计量器具有：钢直尺、5m以下钢卷尺、直角尺等，并自制了罐壁板和顶板的弧度靠模，满足储罐本
体制作安装的质量控制要求。
罐体施工时，25t汽车吊进行吊装作业，在起重臂仰角达到80°时，遭遇强风，汽车吊后侧支腿开始下沉，吊车
身逐渐倾斜，起重指挥人员立即停止吊装作业，项目部排除吊车倾斜因素后重新进行吊装施工。
【问题1】施工进度计划表2为什么被否定？存在哪些问题？
答案：
（1）施工顺序不符合倒装法的施工流程（工序安排不合理）
（2）存在的问题：
①工序G应在工序E之前，先进行底板外缘300mm焊接再进行探伤
②工序K应在工序F之后，顶板安装焊接之后进行其他圈壁板附件安装和焊接
③工序L应工序K之后，其他圈壁板附件安装和焊接之后进行大角缝焊接、中幅板与边缘板的焊接
④所有焊接工作完成之后才能进行水压试验，水压试验应该在L等工序之后[注：天一文化专有版权，未经许可不可转发或复印传播]
⑤水压试验之前缺少对相关焊缝的无损检测和罐底的真空箱试漏

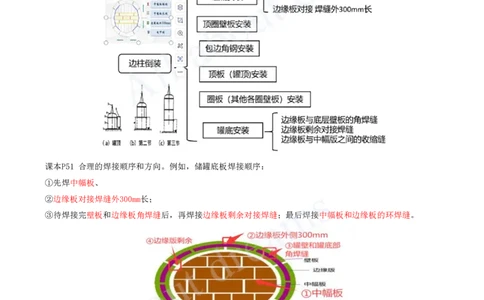

解析：课本P209 本题考查金属储罐的倒装法施工
在罐底板铺设后，
①先完成底板边缘板外侧300mm对接焊缝的焊接，
并进行无损检测；
②组装焊接顶层壁板及包边角钢，组装焊接罐顶。
③然后自上而下依次组装焊接每层壁板，直至底层壁板。
课本P51 合理的焊接顺序和方向。例如，储罐底板焊接顺序：
①先焊中幅板、
②边缘板对接焊缝外300mm长；
③待焊接完壁板和边缘板角焊缝后，再焊接边缘板剩余对接焊缝；最后焊接中幅板和边缘板的环焊缝。
【问题2】金属储罐在施工现场的制作安装中还存在哪些危险源？
答案：金属储罐在施工现场的制作安装中还存在以下危险源
（1）起重吊装的物体打击、坠落砸伤危险
（2）临时用电的触电危险[注：天一文化专有版权，未经许可不可转发或复印传播]
（3）焊接的弧光辐射危险
（4）脚手架搭设的高空坠落危险
（5）防腐蚀的中毒危险
解析：本题考查危险源的识别
常见的危险源包括坍塌、倒塌高空坠落、物体打击、机械伤害、起重吊装、爆炸、火灾、中毒等等，开放性题目，
多写

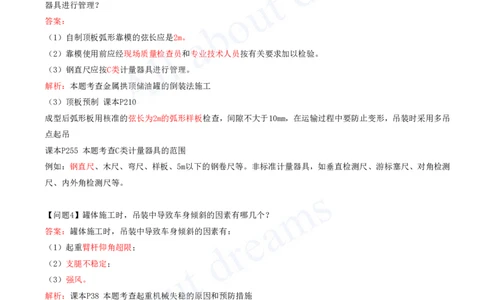

【问题3】自制顶板弧形靠模的弦长应是多少？靠模使用前应由谁进行检验？项目部配置的钢直尺应按哪类计量
器具进行管理？
答案：
（1）自制顶板弧形靠模的弦长应是2m。
（2）靠模使用前应经现场质量检查员和专业技术人员按有关要求加以检验。
（3）钢直尺应按C类计量器具进行管理。
解析：本题考查金属拱顶储油罐的倒装法施工
（3）顶板预制 课本P210
成型后弧形板用核准的弦长为2m的弧形样板检查，间隙不大于10mm，在运输过程中要防止变形，吊装时采用多吊
点起吊
课本P255 本题考查C类计量器具的范围
例如：钢直尺、木尺、弯尺、样板、5m以下的钢卷尺等。非标准计量器具，如垂直检测尺、游标塞尺、对角检测
尺、内外角检测尺等。
【问题4】罐体施工时，吊装中导致车身倾斜的因素有哪几个？
答案：罐体施工时，吊装中导致车身倾斜的因素有：
（1）起重臂杆仰角超限；
（2）支腿不稳定；
（3）强风。
解析：课本P38 本题考查起重机械失稳的原因和预防措施
类型 失稳主要原因 防范措施
①超载、 ①严禁超载；
②支腿不稳定、 ②打好支腿；
起重机械失稳
③起重臂杆仰角超限、 ③严格机械检查；
④机械故障 ④起重臂杆仰角最大不超过78°，最小不低于45°
模块九：冶炼设备安装技术[注：天一文化专有版权，未经许可不可转发或复印传播]
背景材料：
某钢铁厂建设一个年产100万t炼钢工程，A公司中标该工程。炼钢工程安装的内容包括原料供应系统、吹炼精炼
与出钢系统、供氧系统。烟气净化与煤气回收系统等的安装。A公司项目部进场后，按绿色施工要求建立绿色施
工管理体系，重点对施工图进行优化，对绿色施工实施动态管理，对施工各个阶段加强管理和监督，实施炼钢工
程项目的绿色施工的安全过程。
炼钢设备示意图3，转炉本体采用滑移安装，在两根滑移梁上，将托圈，炉壳等装置组成整体，并滑移到轴承支
座上进行安装。项目部设计制作的滑移梁满足强度和刚度要求。滑移梁设置在加料跨炉前平台的主梁上，滑移梁
的坐标，位置及标高适合炉体滑移和安装要求。
转炉主体安装完成后，项目部对水冷炉口进行水压试验，在试验压力0.5MPa下稳压10min，再降至工作压力0.4MPa，
停压30min，水压试验合格后安装完成后，钢铁厂组织联合试运行，试运行系统设计要求全面投入投运，稳定连
续运行，并达到规定的时间。参加试运行的操作人员熟练掌握开车停车技术。联动试运行后，参加了试运行有关
部门单位对联动试运行结果进行分析评定合格后，填写联动运行合格证书。
【问题1】绿色施工管理内容包括哪些？绿色施工管理体系的第一责任人应该是谁？
答案：
（1）绿色施工管理内容包括
①组织管理、
②规划管理、
③实施管理、
④评价管理和[注：天一文化专有版权，未经许可不可转发或复印传播]
⑤人员安全与健康管理五个方面
（2）项目经理。
解析：课本P438 本题考查绿色施工管理
（3）绿色施工管理包括组织管理、规划管理、实施管理、评价管理、施工人员职业安全健康管理五个方面。
（5）工程总承包单位对工程项目的绿色施工负总责，分包单位对承包范围内的工程项目绿色施工负责；项目部
应建立以项目经理为第一责任人的绿色施工管理体系，明确绿色施工目标，进行绿色施工策划，并应对绿色施工
评价要素中的评价条款进行取舍。

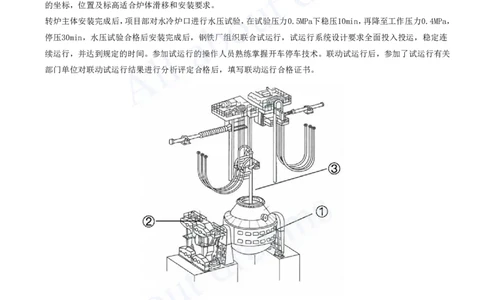

【问题2】图三中的①②分别是哪种设备？③是哪个部件？部件③安装前应检查哪项内容？
答案：
（1）①是拖圈；②是倾动装置；③是氧枪
（3）③部件安装前应检查：水压试验记录
解析：本题考查转炉炼钢设备
依据《炼钢机械设备工程安装验收规范》GB 50403-2007
6.2.1 氧枪和副枪的水压试验必须符合设计技术文件的规定
检查数量：全数检验；检验方法：检查水压试验记录，观察检查
【问题3】滑移梁应根据哪些条件进行设计制作？水冷炉口的水压试验操作是否正确，水冷炉口还应做哪些试验？[注：天一文化专有版权，未经许可不可转发或复印传播]
答案：
（1）滑移梁根据炉体重量和现场条件设计制作
（2）水冷炉口的水压试验操作不正确。试验压力应为工作压力的1.5倍，在试验压力0.6MPa（0.4×1.5=0.6）下
稳压10min.再降至工作压力，停压30min，以压力不降、无渗漏为合格
（3）水冷炉口还应进行通水试验
解析：本题考查炉体安装（2025年二建教材P167页）
炉壳现场组装和安装可采用台车法或滑移法。
②滑移法是在两根滑移梁上将托圈、炉壳和倾动装置组成整体，并滑移到轴承支座上进行安装的方法，滑移梁根
据炉体重量和现场条件设计制作（二建教材）
⑤水冷炉口应进行水压试验和通水试验，试验压力应为工作压力的1.5倍，在试验压力下稳压10min；再降至工作
压力，停压30min，以压力不降、无渗漏为合格；通水试验进出水应畅通无阻，连续通水时间不应少于24h，以无
渗漏为合格。（二建教材）
【问题4】参加联合试运行的操作人员还需要掌握哪些技术？联动运行合格书上应有哪些单位盖章确认？
答案：
（1）参加试运行的人员还应掌握事故处理和调整工艺条件的技术
（2）联动试运行合格书上应有：建设单位盖章，现场代表签字确认；设计单位盖章，现场代表签字确认；施工
单位盖章，现场代表签字确认
解析：课本P479 本题考查联动试运行应达到的标准
①试运行系统应按设计要求全面投运，首尾衔接稳定，连续运行并达到规定时间。
②参加试运行的人员应掌握开车、停车、事故处理和调整工艺条件的技术。
