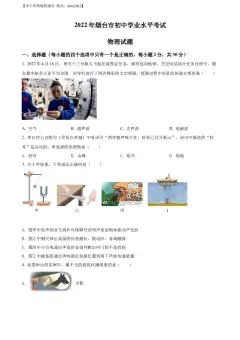

2022 年烟台市初中学业水平考试
物理试题
一、选择题（每小题的四个选项中只有一个是正确的，每小题2分，共30分）
1. 2022年4月16日，神舟十三号载人飞船完成既定任务，顺利返回地球。在空间站执行任务过程中，烟
台籍宇航员王亚平为全国的同学们进行了两次精彩的太空授课，授课过程中信息的传递主要依靠（ ）
A. 空气 B. 超声波 C. 次声波 D. 电磁波
【答案】D
【解析】
【详解】A．神舟十三号系统是在太空，是真空环境，没有空气，所以不是利用空气传播信息的，故A不
符合题意；
BC．超声波和次声波属于声音，声音的传播需要介质，真空不能传声，所以神舟十三号系统传递信息不依
靠超声波和次声波，故BC不符合题意；
D．电磁波传播不需要介质，可以在真空中传播，所以神舟十三号系统在传递信息过程中主要依靠电磁波
传递信息的，故D符合题意。
故选D。
2. 李白的七言绝句《早发白帝城》中有诗句“两岸猿声啼不住，轻舟已过万重山”。诗句中描述的“轻
舟”是运动的，所选择的参照物是（ ）
A. 轻舟 B. 山峰 C. 船夫 D. 船舱
【答案】B
【解析】
【详解】研究对象是“轻舟”，选择“山峰”做参照物，轻舟是运动的，故ACD不符合题意，B符合题意。
故选B。
3. 关于声现象，下列说法正确的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 图甲中发声的音叉将乒乓球弹开说明声是由物体振动产生的
B. 图乙中钢尺伸出桌面的长度越长，振动时，音调越高
C. 图丙中小白兔通过声音的音调判断出叫门的不是妈妈
D. 图丁中捕鱼船通过声呐确定鱼群位置利用了声波传递能量
【答案】A
【解析】
【详解】A．图甲中发声的音叉将乒乓球弹开，则音叉发声时同时也在振动，说明声音是由物体振动产生
的，故A正确；
B．音调高低与频率有关，频率高，音调高，频率低，音调低，图乙中钢尺伸出桌面的长度越长，振动时，
频率越低，则音调越低，故B错误；
C．不同材料的物体发出声音的音色不同，所以小白兔是通过音色判断出叫门的不是妈妈，故C错误；
D．捕鱼船通过声呐确定鱼群位置是利用超声波的反射来传递信息，从而可以确定鱼群的位置，不是传递
能量，故D错误。
故选A。
4. 如图所示的实例中，属于光的直线传播现象的是（ ）
A. 手影
B. 看到地上的书
C. 海市蜃楼【中小学教辅资源店 微信：mlxt2022】
D. 用放大镜看指纹
【答案】A
【解析】
【详解】A．日食、月食、影子，都是光照在不透明的物体上时所形成的，故手影属于光的直线传播现象，
故A符合题意；
B．看到地面上的书是光照在书本上发生漫反射，反射光线进入人眼，属于光的反射现象，故B不符合题
意；
C．海市蜃楼是光斜射向密度不均匀的空气时发生偏折所形成的，属于光折射现象，故C不符合题意；
D．用放大镜看指纹是凸透镜成像，属于光的折射现象，故D不符合题意。
故选A。
5. 踢足球是很多同学喜欢的体育活动之一，下列有关说法正确的是（ ）
A. 运动员踢出的足球在空中飞行时，受到重力和脚的踢力
B. 运动员踢足球时脚会有疼痛感，表明力的作用是相互的
C. 守门员抱住飞向球门的足球，表明力可以改变物体的形状
D. 只要运动员对足球施加大小相同的力，力的作用效果就相同
【答案】B
【解析】
【详解】A．运动员踢出的足球在空中飞行时，只受到重力的作用，故A错误；
B．运动员踢足球时，脚对球有力的作用，由于物体间力的作用是相互的，所以球也会给脚一个力，所以
脚会感到疼，故B正确；
C．守门员抱住了飞向球门的足球，足球由运动变为静止，说明力可以改变物体的运动状态，故C错误；
D．力的大小、方向和作用点都会影响力的作用效果，所以施加力的方向相同时，力的作用效果不一定相
同，故D错误。
故选B。
6. “自动擦窗机器人”是一种智能家用电器，它帮助人们解决了高层擦窗、室外擦窗难的问题。如图所示，
“自动擦窗机器人”在竖直玻璃板上向下匀速直线运动过程中，受到的摩擦力大小（ ）【中小学教辅资源店 微信：mlxt2022】
A. 变小 B. 变大 C. 不变 D. 无法判断
【答案】C
【解析】
【详解】“自动擦窗机器人”在竖直玻璃板上向下匀速直线运动过程中，摩擦力与重力是一对平衡力，由
二力平衡条件可知，受到的摩擦力大小等于重力，重力不变，摩擦力不变，故C符合题意，ABD不符合题
意。
故选C。
的
7. 如图所示 实例中，为了减少压强的是（ ）
A. 图钉尖做得很尖
B. 铁轨铺在路枕上
C. 斧头刃做得很薄
D. 推土机土铲做得很锋利
【答案】B
【解析】
【详解】A．图钉尖做的比钉帽尖小很多，是在压力一定时，通过减小受力面积来增大压强，故A不符合
题意；
B．铁轨铺在枕木上，是在压力一定时，通过增大受力面积来减小压强，故B符合题意；
C．斧头的刃很薄，是通过减小受力面积来达到增大压强的效果，故C不符合题意；【中小学教辅资源店 微信：mlxt2022】
D．推土机的土铲做得很锋利，是在压力一定时，通过减小受力面积来增大压强，故D不符合题意。
故选B。
8. 如图所示的实例中，能利用流体压强与流速的关系解释的是（ ）
A. 拦河坝设计得下宽上窄
B. 锅炉水位计显示水位
C. 用吸管吸饮料
D. 自制喷雾器喷雾
【答案】D
【解析】
【详解】A．液体压强随深度增加而增大，由F=pS可知，受力面积一定时，压强越大，拦河坝底部受到的
压力越大，所以拦河坝设计得下宽上窄，故A不符合题意；
B．锅炉的水位计和炉身上端开口，下端连通，水静止时两侧液面总相平，属于连通器，故B不符合题意；
C．用吸管吸饮料时，吸管内压强小于外界大气压，在大气压的作用下，将饮料压入嘴中，故C不符合题
意；
D．自制喷雾器喷雾，用嘴用力吹气时，竖管上端空气流速大压强小，下端流速小压强大，形成向上的压
强差，产生向上的压力差，水受到向上的力，从竖管中喷出，故D符合题意。
故选D。
9. 如图所示的杠杆在使用过程中，属于费力杠杆的是（ ）【中小学教辅资源店 微信：mlxt2022】
A. 用羊角锤起钉子 B. 用钳子夹导线
C. 用起子起瓶盖 D. 用镊子夹取砝码
【答案】D
【解析】
【详解】A．用羊角锤起钉子时，动力臂大于阻力臂，属于省力杠杆，故A不符合题意；
B．用钳子夹导线时，动力臂大于阻力臂，属于省力杠杆，故B不符合题意；
C．用起子起瓶盖时，动力臂大于阻力臂，属于省力杠杆，故C不符合题意；
D．用镊子夹取砝码时，动力臂小于阻力臂，属于费力杠杆，故D符合题意。
故选D。
10. 如图所示，用绳子把一块橡皮悬挂起来把橡皮贴近自己的鼻子稳定后松手，头保持不动，橡皮向前摆
去又摆回来，不会碰到鼻子。下列说法正确的是（ ）
A. 橡皮在摆动的过程中机械能保持不变
B. 橡皮摆动到最低点时动能最小
C. 橡皮在下降过程中，重力势能转化为动能
D. 橡皮在上升过程中，重力势能转化为动能
【答案】C
【解析】
【详解】A．由于在摆动中，橡皮受到了空气阻力，故机械能不守恒，故A错误；
B．橡皮在最低点时，高度最低，速度最快，所以重力势能最小，动能最大，故B错误；【中小学教辅资源店 微信：mlxt2022】
C．橡皮在下降过程中，重力势能减小，动能增加，即重力势能转化为动能；故C正确；
D．橡皮在上升过程中，重力势能增加，动能减小， 是动能转化为重力势能；故D错误。
故选C。
11. 北京2022年冬奥会开幕日恰逢我国二十四节气的“立春”，倒计时以二十四节气为序，惊艳世界。以
下节气中蕴含的物态变化知识正确的是（ ）
A. “雨水”——雨的形成是汽化现象，要放出热量
B. “寒露”——露的形成是液化现象，要放出热量
C. “霜降”——霜的形成是凝华现象，要吸收热量
D. “大雪”——雪的形成是升华现象，要吸收热量
【答案】B
【解析】
【详解】A．雨是由水蒸气遇冷液化形成的小水珠，液化需要放出热量，故A错误；
B．露是由水蒸气遇冷液化形成的小水珠，液化需要放出热量，故B正确；
C．霜是由水蒸气遇冷凝华形成的小冰晶，凝华需要放出热量，故C错误；
D．雪是由水蒸气遇冷凝华形成的小冰晶，凝华需要放出热量，故D错误。
故选B。
12. 如图所示，电源电压不变，闭合开关S，灯泡L、L 都发光，一段时间后，其中一个灯泡突然熄灭，
1 2
而电流表和电压表的示数都不变，则产生这一现象的原因可能是（ ）
A. 灯泡L 断路 B. 灯泡L 短路
1 1
C. 灯泡L 断路 D. 灯泡L 短路
2 2
【答案】C
【解析】
【详解】根据电路图进行分析，电流表所测量的电流为L 的电流，电压表测量的是电源的电压。如果L
1 1
断路，此时电压表不变，电流表示数减小。如果灯泡L 短路，电流表示数变大。灯泡L 断路后，电流表
1 2
电压表示数都不变。如果灯泡L 短路，电流表将没有示数。故ABD不符合题意，C符合题意。
2【中小学教辅资源店 微信：mlxt2022】
故选C。
13. 如图所示，电源电压不变，闭合开关S，电压表V 的示数为6V，电压表V 的示数为2V。下列说法中
1 2
正确的是（ ）
A. L 两端电压为2V
1
B. 电源两端电压为4V
C. 断开开关，只将电压表V 换成电流表，则L 与L 串联
2 1 2
D. 断开开关，将两个电压表都换成电流表，则L 与L 并联
1 2
【答案】D
【解析】
【详解】AB．如图所示，电源电压不变，闭合开关S，灯L 和L 串联，电压表V 测电源电压
1 2 1
U=6V
电压表V 测灯L 两端的电压
2 2
U=2V
2
根据串联电路中电压规律可知，灯L 两端的电压
1
U=U-U=6V-2V=4V
1 2
故AB错误；
C．断开开关，只将电压表V 换成电流表，灯L 短路，电路中只有L，是简单电路，故C错误；
2 2 1
D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L 与L 并联，电流表A 测灯L
1 2 1 2
的电流，电流表A 测干路中电流，故D正确。
2
故选D 。
14. 如图所示，是巨磁电阻特性原理的示意图，其中GMR是一个巨磁电阻，其阻值随磁场的增强而急剧
减小。闭合开关S、S，下列说法正确的是（ ）
1 2
A. 电磁铁的右端为N极【中小学教辅资源店 微信：mlxt2022】
B. 当滑片P向右滑动时，电磁铁磁性增强
C. 当滑片P向左滑动时，巨磁电阻的阻值增大
D. 当滑片P向左滑动时，指示灯变亮
【答案】D
【解析】
【详解】A．闭合开关S，电流从电磁铁的右端流入，左端流出，根据安培定则可知电磁铁左端为N极，
1
右端为S极，故A错误；
BCD．闭合开关S、S，滑片P向右滑动时，滑动变阻器连入电路中的电阻变大，电压一定，由 可
1 2
知，电流变小，电磁铁磁性减弱；滑片P向左滑动时，电磁铁磁性增强，由题可知，巨磁电阻的阻值减小，
电压一定，由 可知，电流变大，由P=UI可知，指示灯的实际功率变大，所以指示灯变亮，故BC
错误，D正确。
故选D。
15. 目前，新能源电动汽车被越来越多的家庭所喜欢，其核心部件是电动机。如图所示能说明电动机工作
原理的是（ ）
A.
B.
C.【中小学教辅资源店 微信：mlxt2022】
D.
【答案】C
【解析】
【详解】A．闭合电路的一部分导体在磁场中做切割磁感线运动时，电流计指针偏转，说明导体中产生了
感应电流，与发电机工作原理相同，电磁感应现象，故A不符合题意；
B．当导线通电时，磁针发生偏转，说明通电导线周围存在着磁场，原理是电流的磁效应，故B不符合题
意；
C．在磁场中的导体通电时，会沿着导轨运动，说明了通电导体在磁场中受力而运动，是磁场对电流的作
用，与电动机原理相同，故C符合题意；
D．闭合开关时，大铁钉能吸引小铁钉，说明通电导线周围存在着磁场，并将大铁钉磁化，这是电磁铁，
原理是电流的磁效应，故D不符合题意。
故选C。
二、填空题（每小题3分，共15分）
16. 装修房屋时，如果选用不环保的材料会闻到对人体有害的刺激性气味。材料散发出刺激性气味是
______现象，说明了______。这种现象在夏天特别明显，原因是______，所以我们要选用优质环保的材料
进行装修。
【答案】 ①. 扩散 ②. 分子在做不停息的无规则运动 ③. 温度越高，分子热运动越剧烈
【解析】
【详解】[1][2]闻到刺激性气味是由于不环保材料的分子进入到空气中，属于不同物质相互接触时彼此进入
对方的现象，这种现象叫做扩散现象；扩散现象说明一切物质的分子都在做永不停息的无规则运动。
[3]扩散现象与温度有关，温度越高，分子热运动越剧烈，扩散得越快，所以装修房屋时闻到刺激性气味的
现象在夏天特别明显。
17. 为了防控新型冠状病毒疫情，学校门口安装了测温摄像仪，当同学们经过它时，会自动利用______
（选填“紫外线”或“红外线”）检测人体温度是否正常。测温摄像仪的成像原理与我们生活中的______
（选填“照相机”、“投影仪”或“放大镜”）成像原理相同，当人靠近镜头时，所成像的大小将______
（选填“变大”、“变小”或“不变”）。
【答案】 ①. 红外线 ②. 照相机 ③. 变大
【解析】
【详解】[1]当有人靠近测温系统时，人体会辐射红外线，该系统通过对人体自身辐射的红外线的测量，便【中小学教辅资源店 微信：mlxt2022】
能准确地测定其表面温度。
[2]摄像机的镜头相当于一个凸透镜，与照相机成像原理相同，是利用物距大于二倍焦距时，成倒立缩小实
像的规律制成的。
[3]凸透镜成实像时，物近像远像变大，故选填变大。
18. 如图所示，用动滑轮将重为160N的物体在5s内匀速提升1m，所用拉力F为100N，在此过程中，拉
力F做的功为______J，拉力做功的功率为______W，动滑轮的机械效率为______。
【答案】 ①. 200 ②. 40 ③. 80%
【解析】
【详解】[1]由题意可知，拉力F做功
[2]拉力F做功的功率为
[3]提升该物体时，动滑轮的机械效率为
19. 在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是______，为了防止触电事故的发
生，应该把用电器的开关安装在______（选填“火线”或“零线”）上。如图所示，用螺丝刀形状的试电
笔辨别火线、零线时，正确的使用方式是______（选填“甲”或“乙”）。【中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 并联 ②. 火线 ③. 甲
【解析】
【详解】[1]家庭电路中各用电器需要独立工作，相互不影响，所以连接方式是并联的。
[2]为了防止触电事故的发生，当用电器开关断开时，确保用电器没有电，所以应该把开关安装在火线上。
[3]使用试电笔时，笔尖金属体接触被测导线，手接触笔尾金属体，确保测量火线时，电流经过试电笔、人
体到大地形成闭合回路，使氖管发光，就可以辨别火线和零线了。
20. 如图所示，电源电压不变，灯泡L标有“6V 6W”字样。闭合开关S，灯泡L正常发光，此时灯泡L
1
的电阻为______Ω；再闭合开关S，前后两次电流表的示数之比为2:3，则电阻R的阻值为______Ω，电阻
2
R在10s内产生的热量为______J。
【答案】 ①. ②. ③.
【解析】
【详解】[1]灯泡L标有“6V 6W”字样，说明灯泡正常工作时电压为6V，功率为6W。根据功率公式
可知此灯泡正常工作时电阻为
[2] 根据灯泡的规格以及公式 ，可知灯泡L正常发光时电流为
设闭合开关后电流表示数为I，由于闭合开关S 后，前后两次电流表的示数之比为2:3，即
2 2
所以 ，因此此时通过R电阻的电流为【中小学教辅资源店 微信：mlxt2022】
此时电阻两端的电压仍未6V，故此时电阻R的阻值为
[3]电阻R产生的热量根据焦耳定律
三、作图简答题（21题3分，22题6分，共9分）
21. 如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。请在图中标出磁极的名称以及小磁针的
N极。
【答案】
【解析】
【详解】小磁针静止时N极的指向为A点磁场的方向，所以小磁针右端是小磁针的N极；根据磁极间的相
互作用规律可知，同名磁极相互排斥，异名磁极相互吸引，所以图中左侧为N极，右侧为S极，如图所示：
22. 阅读短文，回答问题。【中小学教辅资源店 微信：mlxt2022】
冰壶赛场的奥秘
冰壶比赛是一项集技巧与智慧于一体的体育运动，被誉为冰上的“国际象棋”。
与速度滑冰、花样滑冰不同，冰壶赛道冰面非常奇特，并不是平整光滑的表面，而是还有一层薄薄的冰粒，
如同细小的“鹅卵石”或“小疙瘩”。原来制冰师每次在制冰时，会在光滑如镜的冰面上喷洒水珠，这些
水珠遇冷迅速凝固成冰粒，此过程被称之为“打点”。这些冰粒的作用是使冰壶在运行的时候底座不会与
冰面完全接触，如果冰面做成光滑的平面，整个冰壶会如同吸盘一样“吸”在冰面上。所以“打点”是为
了减小摩擦，使冰壶运动得更顺畅。
冰壶比赛中的擦地，实际叫做“刷冰”，是冰壶比赛的重要技术之一。刷冰的主目的在于，通过冰刷的摩
擦，使冰面温度升高，造成冰面熔化，在冰表面形成一层水膜，减小冰壶受到的摩擦力，这样可以改变冰
壶前进的方向、迷度和距离。刷冰的强弱程度决定冰壶停留在什么位置。
（1）运动员将冰壶掷出后，冰壶会继续沿着水平赛道向前滑行的原因是什么？
（2）制冰师在制冰时“打点”的目的是什么？
（3）冰壶比赛中刷冰是通过什么方式改变冰面的内能，使冰面温度升高？
【答案】见解析
【解析】
【详解】（1）运动员将冰壶掷出后，冰壶会继续沿着水平赛道向前滑行是因为冰壶具有惯性，具有保持
原来运动状态的性质，故可以沿着员赛道继续滑行。
（2）“打点”的目的是使冰壶在运行的时候底座不会与冰面完全接触，通过使两接触面彼此分开的方式
减小摩擦。
（3）“刷冰”是通过摩擦做功的方式来增大冰面的内能，使冰面熔化。
四、实验探究题（23题7分，24题7分，25题10分，共24分）
23. 在“用天平和量筒测量盐水的密度”实验中：
（1）将天平放在水平桌面上，把游码移到零刻度线处，指针位置如图甲所示，应向______（选填“左”
或“右”）调节平衡螺母，直至天平平衡；【中小学教辅资源店 微信：mlxt2022】
（2）继续进行实验，记录数据：
a．往烧杯中倒入适量盐水，测得烧杯和盐水的总质量m 为116g；
1
b．如图乙所示，把烧杯中部分盐水倒入量筒，读出量筒中盐水的体积V为40cm3；
c．如图丙所示，测出烧杯和剩余盐水的质量m；
2
d．计算出盐水的密度ρ。
请在表格中的①②③位置处填写相应的数据。
烧杯和盐水的 烧杯和剩余盐水 量筒中盐水的 量筒中盐水的 盐水的密度
总质量m/g 的质量m/g 质量m/g 体积V/cm3 ρ/g·cm-3
1 2
116 ①___ ②___ 40 ③___
（3）某小组在步骤b中不慎将少量盐水溅在量筒外面，这个小组测得的盐水密度会偏大还是偏小？______
【答案】 ①. 左 ②. 72 ③. 44 ④. 1.1 ⑤. 偏大
【解析】
的
【详解】（1）[1]由甲图可知，指针偏右，说明左端轻，右端重，应向轻些 左端调节平衡螺母，直至天
平平衡。
（2）[2]由丙图可知，砝码质量为70g，标尺分度值为0.2g，游码所在位置示数为2g，所以烧杯和剩余盐
水的质量为
[3]倒入量筒中的盐水质量为
[4]盐水的密度为
（3）[5]在步骤b中不慎将少量盐水溅在量筒外面，使得量筒中所测盐水体积偏小，由 可知，密度【中小学教辅资源店 微信：mlxt2022】
偏大。
24. 在“探究平面镜成像的特点”实验中：
（1）实验器材：带底座的玻璃板、白纸、两支外形相同的蜡烛A和B、火柴、笔、光屏，为完成实验还
需要什么器材？_____
（2）选用玻璃板代替平面镜进行实验的目的是什么？_____
（3）如图所示，在竖直的玻璃板一侧放置点燃的蜡烛A，拿未点燃的蜡烛B在玻璃板另一侧移动，直到
看上去它与蜡烛A的像完全重合。蜡烛B与A的像完全重合说明了什么？_____
（4）移去蜡烛B，在其原来位置上放置一块光屏，光屏上能否呈现蜡烛A的像？_____这个现象说明了什
么？_____
【答案】 ①. 刻度尺 ②. 便于确定像的位置 ③. 像与物的大小相等 ④. 不能 ⑤. 平面
镜所成的像是虚像
【解析】
【详解】（1）[1]本实验中刻度尺的作用是测量像与物到平面镜的距离，所以还需要刻度尺。
（2）[2]透明的玻璃板代替平面镜，是因为玻璃板是透明的，在观察蜡烛A的像时，同时也可以观察到玻
璃板另一侧的蜡烛B，从而便于确定像的位置。
（3）[3]蜡烛A和B是完全相同的，所以当蜡烛B与A的像完全重合，说明像与物的大小相等。
（4）[4][5]平面镜所成的像是虚像，所以不会出现在光屏上。
25. 在“测量电阻的阻值”实验中：
（1）请用笔画线代替导线，将图甲所示实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流
表示数变大______；
（2）连接完电路后，闭合开关，发现电流表、电压表有示数均很小，但无论怎样移动滑片P都不能改变【中小学教辅资源店 微信：mlxt2022】
两只电表 的示数。出现这个问题的原因是什么______；
（3）解决问题后，闭合开关S，移动滑动变阻器的滑片P，进行多次测量并记录数据。当电压表示数为
2V时，电流表示数如图乙所示为______A，则电阻R的阻值为______Ω；
（4）把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丙是根据两次实验数据绘制的
I−U图像，其中表示小灯泡电阻的图像是______（选填“a”或“b”），判断的依据是______。
【答案】 ①. ②. 将变阻器的下面两个接线柱同时连入了电路中
③. 0.2A ④. 10Ω ⑤. a ⑥. 小灯泡的电阻受温度的影响
【解析】
【详解】（1）[1]滑动变阻器接入电路的要求是一上一下接入电路，又因为滑动变阻器的滑片向右移动时，
电流表示数变大，说明变阻器接入电路的阻值变小，故变阻器应选右下接线柱与右上接线柱接入电路中，
并且与电阻串联，如下图所示：
（2）[2]该组同学连接完电路后，闭合开关，电流表、电压表示数均很小，说明电路为通路且电阻两端的
电压和通过电阻的电流很小，电路中的电阻较大，怎样移动滑片都不起作用，导致该故障的原因是：将变
阻器的下面两个接线柱同时连入了电路中。
（3）[3][4]小灯两端电压为2V，电流表选用的量程为小量程，分度值0.02A，所以电流表的示数为0.2A，
根据公式
可知，电阻的阻值为【中小学教辅资源店 微信：mlxt2022】
（4）[5][6]小灯泡的电阻受温度的影响，随着温度的升高而增大，不是一个定值，如图丙所示，表示小灯
泡的I−U图像是图像a，产生这种现象的原因是小灯泡的电阻受温度的影响。
五、计算题（26题10分，27题12分，共22分）
26. 在物理做中学实践活动中，某活动小组想要用橡皮泥做“船”浮在水面上，并探究橡皮泥“船”的装
载能力。他们用一块体积为20cm3的橡皮泥做成一只“船”，放人水中漂浮，试着向其中添加物体，发现
最多只能装载25g的物体，如图所示。查阅资料知道橡皮泥的密度为1.5×103kg/m3。已知水的密度为
1.0×103kg/m3，g取10N/kg，求：
（1）将这块橡皮泥浸没在水中时所受的浮力为多少？
（2）这只橡皮泥“船”装载最多物体时受到的浮力为多少？
（3）该小组同学想提高橡皮泥“船”的装载能力，请你帮助他们提出一条合理化的建议。
【答案】（1） （2） （3）见解析
【解析】
【详解】（1）已知
根据阿基米德原理可知
（2）已知橡皮泥体积为
橡皮泥密度为
故橡皮泥的重力为【中小学教辅资源店 微信：mlxt2022】
物体的质量为
物体的重力为
对整体进行受力分析，这只橡皮泥“船”装载最多物体时，浮力为
（3）如果要提高橡皮泥“船”的装载能力，根据阿基米德原理
我们可以通过增大水的密度或者减少船身重量或者增大船的体积等方式来提高船的装载能力。
答：（1）将这块橡皮泥浸没在水中时所受的浮力为 ；
（2）这只橡皮泥“船”装载最多物体时受到的浮力为 ；
（3）见解析。
27. 如图甲所示为小明家的电饭锅，铭牌上附有中国能效标识，从铭牌上可知该电饭锅能效等级为三级，
额定电压为220V，加热功率为1210W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S
调节，其中R 和R 均为发热电阻，且阻值不随着温度的变化而改变。求：
1 2
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家里的其它用电器，让电饭锅处于
“保温”状态下正常工作，观察到电能表转盘在5min内转了22圈。则该电饭锅的保温功率为多少？
（2）电阻R、R 的阻值分别为多少？
1 2
（3）小明上网查询了解，国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电
热转化效率）范围为81%≤η<86%。他用学过的知识对电饭锅进行测试：在加热状态下，将温度为23℃、
质量为2.2kg的水加热到100℃，电饭锅正常工作用时700s。已知c =4.2×103J/(kg ℃)，请你通过计算帮
水
助小明判断该电饭锅的热效率值是否达到三级能效。【中小学教辅资源店 微信：mlxt2022】
【答案】（1）88W；（2）40Ω，510Ω；（3）电饭锅的热效率值达到三级能效
【解析】
【详解】解：（1）由丙图可知，5min中电饭锅消耗的电能
电饭锅的保温功率
（2）由乙图可知，闭合开关S，电路中只有R，电功率较大，为加热状态；断开开关S，R 与R 串联，电
1 1 2
功率较小，为保温状态。根据
P=UI，
R 的电阻为
1
R 和R 的总电阻为
1 2
R 的电阻为
2
R=R -R=550Ω-40Ω=510Ω
2 总 1
（3）由题可知，水升高的温度
t=100℃-23℃=77℃
水吸收的热量
Q =cm t=4.2×103 J/(kg ℃)×2.2kg×77℃=7.1148×105J
吸
消耗的电能
W=Pt=1210W×700s=8.47×105J
加热功率【中小学教辅资源店 微信：mlxt2022】
81%<84%<86%
电饭锅的热效率值达到三级能效。
答：（1）电饭锅的保温功率88W；
（2）R 的电阻为40Ω，R 的电阻为510Ω；
1 2
（3）电饭锅的热效率值达到三级能效。【中小学教辅资源店 微信：mlxt2022】
