2024 年烟台市初中学业水平考试
物理试题
注意事项：
1.本试卷共8页，共100分，考试时间90分钟。考试结束后，请将本试卷和答题卡一并交回。
2.答题前，务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座位号填写在试卷和答题卡
规定的位置上。
3.选择题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦
干净后，再选涂其它答案标号。
4.非选择题必须用0.5毫米黑色签字笔作答，答案必须写在答题卡指定区域内的相应位置；如
需改动，先划掉原来的答案，然后再写上新的答案；不能使用涂改液、胶带纸、修正带。

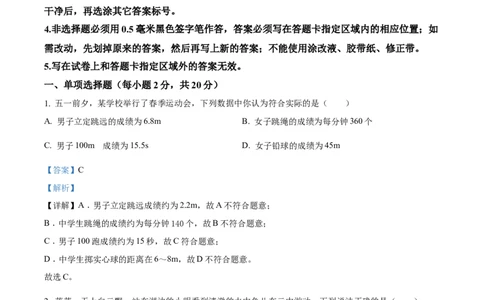

5.写在试卷上和答题卡指定区域外的答案无效。
一、单项选择题（每小题2分，共20分）
1. 五一前夕，某学校举行了春季运动会，下列数据中你认为符合实际的是（ ）
A. 男子立定跳远的成绩为6.8m B. 女子跳绳的成绩为每分钟360个
的
C. 男子100m 成绩为15.5s D. 女子铅球的成绩为45m
【答案】C
【解析】
【详解】A．男子立定跳远成绩约为2.2m，故A不符合题意；
B．中学生跳绳的成绩约为每分钟140个，故B不符合题意；
C．男子100跑成绩约为15秒，故C符合题意；
D．中学生掷实心球的距离在6～8m，故D不符合题意。
故选C。
的
2. 蓝蓝 天上白云飘，站在湖边的小明看到清澈的水中鱼儿在云中游动，下列说法正确的是（ ）
A. 看到的水中的鱼是实像 B. 看到的水中的云是实像
C. 看到的水中的云是由于光的折射形成的 D. 看到的水中的鱼是由于光的折射形成的
【答案】D
【解析】
【详解】当光遇到水面时会发生反射，此时水面相当于一平面镜，所以看见水中的“云”是由光的反射现
象形成的云的虚像；鱼生活在水里，鱼反射的光线由水中斜射入空气时，在水面上发生折射，折射角大于
1【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变高了，所以看到了鱼的虚像，
故D正确，ABC错误。
故选D。
3. 编钟是我国春秋战国时期的一种乐器，关于编钟的说法正确的是（ ）

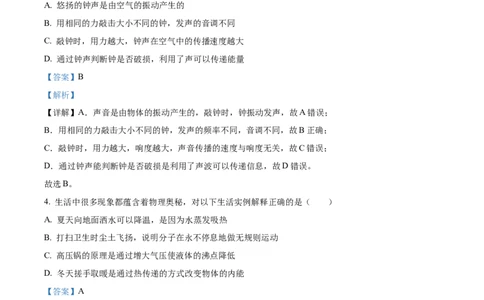

A. 悠扬的钟声是由空气的振动产生的
B. 用相同的力敲击大小不同的钟，发声的音调不同
C. 敲钟时，用力越大，钟声在空气中的传播速度越大
D. 通过钟声判断钟是否破损，利用了声可以传递能量
【答案】B
【解析】
【详解】A．声音是由物体的振动产生的，敲钟时，钟振动发声，故A错误；
B．用相同的力敲击大小不同的钟，发声的频率不同，音调不同，故B正确；
C．敲钟时，用力越大，响度越大，声音传播的速度与响度无关，故C错误；
D．通过钟声能判断钟是否破损是利用了声波可以传递信息，故D错误。
故选B。
4. 生活中很多现象都蕴含着物理奥秘，对以下生活实例解释正确的是（ ）
A. 夏天向地面洒水可以降温，是因为水蒸发吸热
B. 打扫卫生时尘土飞扬，说明分子在永不停息地做无规则运动
C. 高压锅的原理是通过增大气压使液体的沸点降低
D. 冬天搓手取暖是通过热传递的方式改变物体的内能
【答案】A
【解析】
【详解】A．夏天向地面洒水可以降温，水不见了，这是因为水蒸发（汽化）吸热降温，故A正确；
B．打扫卫生时尘土飞扬，这是机械运动，不是分子运动，故B错误；
C．高压锅的原理是因为锅内气压增大水的沸点提高，故C错误；
D．做功和热传递都能改变物体的内能，冬天搓手取暖是通过做功的方式改变物体的内能，故D错误。
故选A。

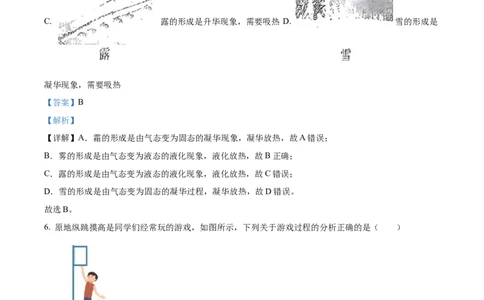

5. 霜、雾、露、雪是自然界中常见的现象，下列关于它们的说法正确的是（ ）
2【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 霜的形成是凝固现象，需要放热 B. 雾的形成是
液化现象，需要放热
C. 露的形成是升华现象，需要吸热 D. 雪的形成是
凝华现象，需要吸热
【答案】B
【解析】
【详解】A．霜的形成是由气态变为固态的凝华现象，凝华放热，故A错误；
B．雾的形成是由气态变为液态的液化现象，液化放热，故B正确；
C．露的形成是由气态变为液态的液化现象，液化放热，故C错误；
D．雪的形成是由气态变为固态的凝华过程，凝华放热，故D错误。
故选B。
6. 原地纵跳摸高是同学们经常玩的游戏，如图所示，下列关于游戏过程的分析正确的是（ ）
A. 在离地前的起跳过程中，地面对人的支持力大于人对地面的压力
B. 在离地前的起跳过程中，地面对人的支持力小于人对地面的压力
C. 在离地后的上升过程中，人的动能转化为重力势能
D. 在落地前的下降过程中，人的动能减少，重力势能增加
【答案】C
3【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】AB．在离地前的起跳过程中，地面对人的支持力和人对地面的压力是一对相互作用力，所以大小
相等，故AB错误；
C．在离地后的上升过程中，速度减小，高度增加，人的动能转化为重力势能，故C正确；
D．在落地前的下降过程中，速度增加，高度减小，人的动能增大，重力势能减小，故D错误。
故选 C。

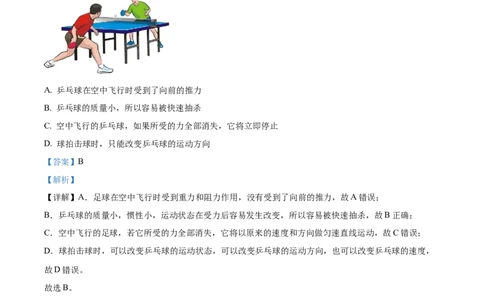

7. 乒乓球被称为中国的“国球”，深受同学们喜欢。关于乒乓球运动中蕴含的力学知识，下列说法正确的
是（ ）
A. 乒乓球在空中飞行时受到了向前的推力
B. 乒乓球的质量小，所以容易被快速抽杀
C. 空中飞行的乒乓球，如果所受的力全部消失，它将立即停止
D. 球拍击球时，只能改变乒乓球的运动方向
【答案】B
【解析】
【详解】A．足球在空中飞行时受到重力和阻力作用，没有受到了向前的推力，故A错误；
B．乒乓球的质量小，惯性小，运动状态在受力后容易发生改变，所以容易被快速抽杀，故B正确；
C．空中飞行的足球，若它所受的力全部消失，它将以原来的速度和方向做匀速直线运动，故C错误；
D．球拍击球时，可以改变乒乓球的运动状态，可以改变乒乓球的运动方向，也可以改变乒乓球的速度，
故D错误。
故选B。
8. 下列实例中，采用了相同科学方法的是（ ）
①用光线表示光传播的径迹和方向
②探究动能大小与速度的关系时，让同一个小球从斜面的不同高度由静止释放
③探究平面镜成像特点时，通过未点燃的蜡烛确定点燃蜡烛的像的位置
④探究滑动摩擦力的大小与接触面粗糙程度的关系时，保持压力大小不变
A. ①② B. ②③ C. ②④ D. ①④
【答案】C
4【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】①用光线表示光的传播的径迹和方向，采用的是模型法；
②探究物体的动能与速度的关系时，让同一钢球从斜面的不同高度由静止滚下，采用的是控制变量法；
③探究平面镜成像特点时，通过未点燃的蜡烛确定点燃蜡烛的像的位置，采用的等效替代法；
④探究滑动摩擦力的大小与接触面粗糙程度的关系时，保持压力大小不变，采用的是控制变量法。
综上，采用了相同科学方法的是②④，故C符合题意，ABD不符合题意。
故选C。
9. 节约资源和保护环境是我国的基本国策，2024年5月13日至19日为全国节能宣传周，主题是“绿色转
型，节能攻坚”。下列叙述不符合节能环保要求的是（ ）
A. 重复使用节能环保购物袋，减少使用一次性用品
B. 短距离上下楼不乘电梯，尽量减少电梯使用
C. 公共建筑夏季室内空调温度设置一般不低于26℃
D. 手机充完电后，不必拔下充电器
【答案】D
【解析】
【详解】A．重复使用节能环保购物袋，减少使用一次性用品，可减少白色污染，符合节能环保要求，故
A不符合题意；
B．短距离上下楼不乘电梯，尽量减少电梯使用,健康出行，锻炼身体的同时减少能源的使用，符合节能环
保要求，故B不符合题意；
C．夏天空调设置的温度不低于26℃，既能降温，又能减少电能的消耗，符合节能环保要求，故C不符合
题意；
D．手机充完电后，不拔下充电器，会造成电能浪费，不符合节能环保要求，故D符合题意。
故选 D。
10. 骨骼、肌肉和关节等构成了人体的运动系统，人体中最基本的运动大多是由肌肉牵引骨骼绕关节转动
产生的。下列关于人体中的杠杆说法正确的是（ ）
5【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. 图甲：手托重物时，可视为省力杠杆
B. 图甲：手托重物时，肱二头肌对前臂的牵引力是阻力
C. 图乙：踮脚时，可视为费力杠杆
D. 图乙：向上踮脚的过程中，腓肠肌对足部骨骼的牵引力是动力
【答案】D
【解析】
【详解】A．图甲：手托重物时，动力臂小于阻力臂，可视为费力杠杆，故A错误；
B．根据杠杆五要素可知，图甲：手托重物时，肱二头肌对前臂的牵引力是动力，故B错误；
C．图乙：踮脚时，动力臂变短，但是动力臂仍然大于阻力臂，可视为省力杠杆，故C错误；
D．根据杠杆五要素可知，图乙：向上踮脚的过程中，腓肠肌对足部骨骼的牵引力是动力，故D正确。
故选D。
二、多项选择题（每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，
选对但不全的得2分，选错的得0分，共12分）
11. 劳动课上，小明用不同的方式搬运一个放在水平地面上的箱子。下列说法正确的是（ ）
A. 甲图：水平用力推箱子，当箱子没有被推动时，推力小于摩擦力
B. 甲图：水平用力推箱子，当箱子匀速直线运动时，推力等于摩擦力
C. 乙图：当箱子和平板车一起匀速直线运动时，箱子和平板车之间存在摩擦力
D. 乙图：平板车下边装有轮子是为了减小摩擦
【答案】BD
6【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【解析】
【详解】A．水平用力推箱子，当箱子没有被推动时,处于静止状态，合力为零，所以推力等于摩擦力，故
A错误；
B．水平用力推箱子，当箱子匀速直线运动时，受力平衡，推力等于摩擦力，故B正确；
C．当箱子和平板车一起匀速直线运动时，箱子处于平衡状态，水平方向不受力，所以没有摩擦力，故C
错误；
D．平板车下边装有轮子，将滑动摩擦变为滚动摩擦，是为了减小摩擦，故D正确。
故选BD 。
12. 如图所示，电源电压保持不变，闭合开关后发现电压表无示数，假设电路中只有一个元件发生故障，
则故障的原因可能是（ ）
A. 灯泡 短路 B. 灯泡 短路 C. 灯泡 断路 D. 灯泡 断路
【答案】AD
【解析】
【详解】根据题意可知，电压表无示数，一是电压表并联部分短路，即灯泡 短路，二是电压表两接线柱
到电源两极中间某处断路，即灯泡 断路，故AD符合题意，BC不符合题意。
故选AD。
13. 如图所示，小明用20N的拉力F将重为20N的物体匀速提高了10m，用时5s，忽略绳重和摩擦，在这
个过程中，下列说法正确的是（ ）
A. 绳子自由端移动的速度为6m/s B. 动滑轮所受的重力为20N
C. 小明所做的额外功为200J D. 滑轮组的机械效率为75%
7【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】BC
【解析】
【详解】A．绳子自由端移动的距离为
所以速度为
故A错误；
B．由滑轮公式可得
故B正确；
C．在该过程中额外功为动滑轮做功，所以额外功为
故C正确；
D．滑轮组的机械效率为
故D错误。
故选BC 。
14. 质量相等的甲、乙两个圆柱形容器静止在水平桌面上，甲容器的底面积大于乙容器的底面积，容器中
分别装有质量相等的液体A和液体B，且液面相平。当将质量相等的实心物块M、N分别放入两容器后均
沉底，如图所示，此时甲容器对桌面的压强和压力分别为 和 ，乙容器对桌面的压强和压力分别为
和 。若液体A、B的密度分别为 和 ，物块M、N的密度分别为 和 ，则下列关系式一定正
确的是（ ）
8【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
A. B. C. D.
【答案】D
【解析】
【详解】AB．由于容器质量、液体质量、物体质量都相等，由 可知甲乙总重力都相等，而在水平
桌面上，压力等于重力，所以F=F，因为甲容器的底面积大于乙容器的底面积，由 可知，p p，
1 2 1 2
故AB错误；
C．由于甲容器的底面积大于乙容器的底面积，而且液面相平，所以A液体体积大于B液体体积，液体A
和液体B质量相等，由 可知， ，故C错误；
D．由图可知，M物体体积小于N物体体积，由 可知, ,故D正确。
故选D。
三、填空题（每小题3分，共15分）
15. 春节期间，小明和父母乘飞机去上海旅游。在飞机上升的过程中，外界大气压强______（选填“变
大”、“变小”或“不变”）；在飞机飞行过程中，座位上的小明相对于窗外的机翼是______（选填“静
止”或“运动”）的；机翼______方（选填“上”或“下”）的空气流速快，压强小，因此获得了向上的
升力。
【答案】 ①. 变小 ②. 静止 ③. 上
【解析】
【分析】
【详解】[1]大气压随海拔高度的升高而减小。
[2]座位上的小明相对于窗外的机翼没有位置的改变，所以是相对静止的。
[3]由流体压强与流速的关系可知，机翼上方空气的流速快压强小，机翼下方空气的流速慢压强大，因此机
翼产生一个向上的压强差，这样就使机翼产生了一个向上的升力。
【点睛】
16. 螺线管是汽车启动器的一个重要部件，驾驶员转动钥匙发动汽车时，相当于给螺线管通电。如图所示，
螺线管的左端为______极，小磁针的左端为______极，A为电源的______极。
9【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. N ②. N ③. 负
【解析】
【详解】[1][2][3]由图可知，磁感线从磁体的N极流出，回到S极，所以，螺线管的左端为N极，右边为
S极，根据异名磁极相互吸引可知，小磁针的左端为N极，根据安培定则可知，螺线管上电流方向朝上，
所以A为电源的负极。
17. 核能是一种______（选填“可再生”或“不可再生”）能源。我国在核能利用方面取得了巨大成就，
其中具有完全自主知识产权的“华龙一号”核电站是通过______（选填“核裂变”或“核聚变”）发电；
中国“人造太阳”——大型核实验装置“东方超环”是通过______（选填“核裂变”或“核聚变”）释放
巨大的能量。
【答案】 ①. 不可再生 ②. 核裂变 ③. 核聚变
【解析】
【详解】[1]核能一旦消耗就很难再生的能源，故属于不可再生能源。
[2]核电站可以通过获取核能，来缓解能源危机。它的原理是通过核裂变来获得核能进行的。目前核聚变技
术尚不成熟。
[3]“东方超环”的反应原理与太阳类似，即通过轻核聚变释放巨大的核能。
18. 在探究“物质的吸热能力与哪些因素有关”的实验中，用质量是0.3kg的水和甲表中等质量的另一种物
质进行对比，作出的图像如图乙所示。实验过程中，水和另一种物质在相同时间内吸收的热量相等，分析
图像可以得出图线______（选填“a”或“b”）对应的物质为水，另一种物质为______，这种物质在
0~5min内吸收的热量为______J。
表甲
比热容c/
物质
[J/（kg·℃）]
水
酒精
煤油
蓖麻
油
10【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. b ②. 煤油 ③.
【解析】
【详解】[1]时间相等时，两种液体放出的热量相等，由图示可以看出，a液体的温度降低的快，b液体温
度降低慢；根据热量的计算公可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得快，
它的比热容小，所以b对应的物质为水。
[2]由图可知，在0到5分钟时，a液体的温度变化了40℃，b液体（水）的温度变化了20℃，加热相同时
间，吸收的热量相同，即
展开得
代入数据可知
解得
对比表格可知，该物质是煤油。
[3]由[2]可知，这种物质在0~5min内吸收的热量为
19. 如图甲所示，电源电压恒定， 为定值电阻。闭合开关，将滑动变阻器R的滑片P从a端移到b端的
过程中，其电流I与电压U的关系图像如图乙所示，则电源电压为______V，滑动变阻器R的最大阻值为
______Ω，电阻 消耗的最大功率和最小功率之比为______。
11【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】 ①. 3 ②. 10 ③.
【解析】
【详解】[1][2][3]根据电路图可知， 和R串联，电流表测量电路中电流，电压表测量R两端电压；当滑
动变阻器R的滑片P滑到b端时，变阻器R阻值最大，电路中的电流最小，是0.2A，电压是2V，变阻器R
的最大阻值是
当滑动变阻器R的滑片P滑到a端时，电路中只有 ，变阻器 阻值最小，电路中的电流最大，是
0.6A，电压是0V，电源电压为
联立①②解得
根据
可知，电阻 消耗的最大功率和最小功率取决于电路中电流的最大值和最小值，所以电阻 消耗的最大
功率和最小功率之比为
四、作图阅读题（20题3分，21题6分，共9分）
12【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
20. 如图所示是家庭电路的一部分，请将开关控制台灯的电路补充完整。
【答案】
【解析】
【详解】开关控制台灯，开关与台灯要串联，为了安全用电，开关要接在火线上，如图所示：
21. 阅读下文，回答下列问题：
探索月球背面的秘密
2024年5月3日，嫦娥六号月球探测器英勇出征，开启世界首次月球背面采样之旅，将人类探月推向前所
未有的高度。
为了让嫦娥六号落地准、抓好“土”，科学家研制出冲击电机、加载电机和整形电机，在电机体重变轻的
同时，大幅增加力矩，助力推动钻头前进，为“挖土”提供动力。月球背面的环境条件十分恶劣，温差大、
辐射强等因素给任务执行带来极大的困难。支撑探测器工作的主要能源来自太阳能，因此太阳电池阵的稳
定性能至关重要。
由于月球始终有一面背对地球，当月球探测器降落在月球背面后，因为它的信号沿直线传播，不能拐弯，
只能向着远离地球的方向传输，所以无法直接实现与地球的测控通信和数据传输，地面指挥和实时通信面
临巨大困难。2024年3月20日发射的鹊桥二号中继星为解决这一难题提供了“信息桥梁”。鹊桥二号携
带了一个口径4.2米的天线——星载大型可展开天线。这个天线像一把大伞，发射时收起，入轨后展开。
伞面十分精巧，是用直径不到发丝四分之一的钼丝织就而成。镀了金的钼丝使“大伞”看上去金光灿灿的，
这样做能增强天线的通信性能，降低能耗。延长卫星的使用寿命。它一边接收、传输来自地球的信号，一
边接收、传输来自月球背面的信号。为月球背面的探测器和地球之间架起通信天桥。
13【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
（1）如图，搭载鹊桥二号中继星的长征八号运载火箭发射升空过程中，火箭获得的动力来自于
（ ）（选填“A”或“B”）
A．向下喷出的高温高压燃气 B．火箭下方的空气
（2）嫦娥六号探测器在“挖土”中主要涉及到的能量转化是太阳能→化学能→______→______
（3）鹊桥二号中继星对嫦娥六号在月球背面的探测活动起到了什么作用？____
的
【答案】 ①. A ②. 电能 ③. 机械能 ④. 为月球背面 探测器和地球之间架起通信天桥
【解析】
【详解】（1）[1]燃气在火箭内部燃烧，产生高压，高速从火箭尾部喷出，由牛顿第三定律（作用力和反
作用力），高速喷出的气体必然给火箭一个反作用力，这就是火箭的动力，所以应选“A”。
（2）[2] [3] 支撑探测器工作的主要能源来自太阳能，太阳电池阵将太阳能转化为化学能进行储存，需要
时将化学能释放转化为电能使用，冲击电机、加载电机和整形电机将电能转化为机械能，所以嫦娥六号探
测器在“挖土”中主要涉及到的能量转化是太阳能→化学能→电能→机械能。
（3）[4] 鹊桥二号携带了一个口径4.2米的天线——星载大型可展开天线，它一边接收、传输来自地球的
信号，一边接收、传输来自月球背面的信号。所以鹊桥二号中继星对嫦娥六号在月球背面的探测活动起到
的作用是：为月球背面的探测器和地球之间架起通信天桥。
五、实验探究题（22题8分，23题8分，24题8分，共24分）
22. 学习小组对于眼睛视物原理进行了探究实践。请你观察图甲中照相机和眼睛的构造，把照相机与眼睛
功能类似的部分填入表乙中。
14【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
表乙
照相机 ①____ 胶卷 光圈
眼睛 晶状体和角膜 ②____ ③____
【答案】 ①. 镜头 ②. 视网膜 ③. 瞳孔
【解析】
的
【详解】[1][2][3]根据图可知，人 眼睛像一架神奇的照相机，晶状体和角膜相当于镜头；视网膜相当于
胶卷（底片）；瞳孔相当于光圈，调节光线的射入量；眼睑相当于快门，快门打开才能有光线进入；快门
与眼睑的作用是相同的。
23. 在探究近视眼和远视眼成因与矫正的主题实践中，该小组利用橡皮膜和注射器制作了水透镜来模拟眼
睛的晶状体，打开夹子，通过注射器向橡皮膜中注水或抽水，来改变橡皮膜凸起的程度，如图甲所示。具
体操作如下：
①将蜡烛、水透镜和光屏依次摆放在水平光具座上，点燃蜡烛，使烛焰、水透镜和光屏三者的中心在
______；
②将蜡烛放在离水透镜较远的位置，移动光屏，直到屏上出现烛焰清晰的像，如图乙所示，记下此时光屏
所在的位置；
③用注射器向水透镜里加适量的水，水透镜对光的偏折能力变______，此时屏上的像变得模糊，这是模拟
近视眼看远处物体的情况。将光屏慢慢靠近水透镜，直到光屏上出现清晰的像，这说明近视眼所成的像在
视网膜的______；
④将光屏移回原来标记的位置，选择不同的眼镜在烛焰和水透镜之间前后移动，直到光屏上出现清晰的像，
如图丙所示，这说明矫正近视眼应配戴______透镜；
⑤从水透镜里向外抽取适量的水，再次实验，探究远视眼的成因和矫正。
15【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
⑥眼睛是心灵的窗户，我们要增强保护视力的意识，做到科学用眼，积极防控近视。请写出一条预防近视
的措施。____
【答案】 ①. 同一高度 ②. 强 ③. 前方 ④. 凹 ⑤. 见解析
【解析】
【详解】①[1]将蜡烛、水透镜和光屏依次放在光具座上，点燃蜡烛后，调整它们的高度，使烛焰、水透镜
和光屏三者中心大致在同一高度，是为使烛焰的像成在光屏的中心。
③[2]用注射器向水透镜里加适量的水，水透镜变厚，焦距变短，水透镜对光的偏折能力变强。
[3]④[4]根据近视眼的成因可知，远处来的光线经晶状体后，在视网膜前会聚，这是晶状体太厚，聚光能力
太强或眼球前后距离太远造成的，是近视眼，要佩戴对光有发散作用的凹透镜矫正。
⑥[5]预防近视的措施有：读书姿势要正确，眼与书的距离要在33cm左右；看书、看电视或使用电脑一小
时后要休息一下，要远眺几分钟；要定期检查视力，认真做眼保健操；不在直射的强光下看书；不在光线
暗的地方看书；不躺卧看书；不走路看书。
24. 橡皮泥可以被捏成各种形状，深受同学们喜欢。学习了力学知识后，小红利用家中的量杯、茶壶和垫
块，测出了橡皮泥的密度。已知橡皮泥的密度大于水的密度（橡皮泥的吸水忽略不计），操作过程如下：
①如图，把茶壶的一侧垫起并装满水，将橡皮泥轻轻放入茶壶中，用量杯接住溢出的水；
②倒掉量杯中的水，从茶壶中取出橡皮泥，将量杯和橡皮泥擦干；
③把茶壶重新加满水，将橡皮泥捏成空心碗放入壶中，让其浮在水面上，用量杯接住溢出的水。
（1）操作①是为了获得橡皮泥的______，操作③是为了获得橡皮泥的______；
（2）假设操作①量杯中水的体积为 ，操作③量杯中水的体积为 ，水的密度为 ，请写出橡皮泥密度
的表达式 ______；
（3）如果操作③中茶壶里的水有少量进入橡皮泥捏成的空心碗中，则橡皮泥密度的测量结果______（选
填“变大”、“变小”或“不变”）。
【答案】 ①. 体积 ②. 质量 ③. ④. 变大
【解析】
【分析】
【详解】（1）[1]操作①中橡皮泥沉底，所以溢出水体积为橡皮泥体积。
16【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
[2]操作③中橡皮泥浮在水面上静止，所以其浮力等于橡皮泥重力，而浮力等于排开水得重力，就可有
G=mg得橡皮泥质量。
（2）[3]操作③中橡皮泥所受浮力为
因为浮力等于橡皮泥重力，所以橡皮泥质量为
所以橡皮泥密度为
（3）[4]茶壶里的水有少量进入橡皮泥捏成的空心碗中，会使浮力变大，使排开水得体积V 变大由第三空
2
结果 可知，密度变大。
【点睛】
25. 在“测量小灯泡正常发光时的电阻”实验中，器材如下：电源（电压恒为6V）、小灯泡（额定电压
3.8V，正常发光时的电阻约10Ω）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器
（50Ω 0.2A）滑动变阻器 （20Ω 1A），开关和导线若干。
（1）请在答题卡的相应位置画出该实验的电路图。（各元件不必标注字母）____
（2）为了完成实验，电流表应选择______量程，电压表应选择______量程，滑动变阻器应选择______
（选填“ ”或“ ”）。
（3）闭合开关，移动滑动变阻器的滑片P，使电压表示数为3.8V，此时电流表的示数如图所示，则小灯
泡正常发光时的电阻为______Ω。
（4）完成上述实验之后，老师提出：如果没有电压表，用一个电流表和一个定值电阻 ，仍可完成本实
验。兴趣小组经过讨论设计了如图所示的电路，并进行了如下操作：
17【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
①闭合开关S、 ，移动滑动变阻器滑片P，使电流表示数为 ，此时小灯泡正常发光；
②保持滑动变阻器滑片P的位置不变，断开 ，闭合 ，电流表示数为 ，则小灯泡正常发光时的电阻
______（用 ， 、 表示）。
【答案】 ①. ②. 0~0.6A ③. 0~15V ④. R ⑤. 9.5 ⑥.
2
【解析】
【详解】（1）[1] 实验电路图如图所示：
（2）[2] [3] [4] 小灯泡额定电压3.8V，正常发光时的电阻约10Ω，额定电流约为0.38A，故电流表应选择
0~0.6A量程，电压表应选择0~15V量程，因额定电流约为0.38A，超过R 允许通过的最大电流，故滑动变
1
阻器应选择R。
2
（3）[5] 闭合开关，移动滑动变阻器的滑片P，使电压表示数为3.8V，此时电流表的示数如图所示为
0.4A，则小灯泡正常发光时的电阻为
（4）[6]开关变化前后均是R 与灯泡并联，电压相等，则有
0
18【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
解得
六、计算题（25题8分，26题12分，共20分）
26. 为庆祝中国人民解放军海军成立75周年，海军烟台舰于2024年4月20日至24日期间访问家乡烟台，
并同步开展了军民共建活动。海军烟台舰，舷号“538”，属国产054A型导弹护卫舰，舰长134m，最大
宽度16m，高度35m，排水量（满载）约4000t，巡航速度18节（1节=1.852km/h），续航里程4000海里
（1海里=1.852km），抗风力大于12级，除极区外任何海区均可安全航行。烟台舰创造了当年护航时间最
长、直升机飞行时间最长、编队人数最少、访问国家最多的“四个之最”。（g=10N/kg，海水的密度取
kg/m3）求：
（1）满载时烟台舰所受的浮力约为多大？
（2）某次航行中烟台舰吃水深度为4m，则在舰底0.5m2的面积上受到海水的压力为多大？
（3）若烟台舰在某次航行过程中以18节的巡航速度航行3000海里，其航行时间为多少小时？（结果保留
一位小数）
【答案】(1) ；(2) ；(3)166.7小时
【解析】
【详解】解：
（1）满载时烟台舰排水量（满载）约4000t
因为烟台舰处于漂浮状态，所受浮力等于重力，故烟台舰满载时所受浮力
（2）某次航行中烟台舰吃水深度为h=4m,烟台舰吃水深度为4m时的压强为
19【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
烟台舰底0.5m2的面积上受到海水的压力
（3）烟台舰的巡航速度
航行距离
航行时间
答：（1）满载时烟台舰所受的浮力约4×107N；
（2）某次航行中烟台舰吃水深度为4m，则在舰底0.5m2的面积上受到海水的压力为2×104N；
的
（3）若烟台舰在某次航行过程中以18节 巡航速度航行3000海里，其航行时间为166.7小时。
27. 为了方便学生就餐，某学校餐厅使用了一款智慧餐盘，该系统可以自动识别餐盘中食品的种类和质量，
并在显示屏上显示出价钱，通过人脸识别系统自动扣费。某实践小组在了解智慧餐盘的工作原理后，他们
利用电压恒为24V的电源、量程为0~15V的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω）等器
材设计了一款自动称量装置，使用时，物体的质量可以从标注质量后的电压表表盘上直接读出。当餐盘不
放物体时，滑片P恰好位于滑动变阻器的a端，如图甲所示。闭合开关S，滑片P从滑动变阻器的a端移
动到b端的过程中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg。实践探究过程中
同学们还发现，滑片下移的距离与餐盘中所放物体质量的大小成正比，滑动变阻器a端与滑片P所在位置
之间的阻值和aP之间的距离成正比。求：
（1）定值电阻 在电路中的作用是什么？阻值为多少？
（2）整个电路消耗的电功率的变化范围是多少？
（3）当滑片P位于滑动变阻器的中点时，电压表的示数为多少（结果保留一位小数）？此时对应的物体
质量为多少？
（4）实践小组在对电压表表盘进行质量标注的过程中发现，表盘上原刻度的每一小格对应的质量值是不
同的，即质量刻度不均匀，如图乙所示。请设计一个可以实现质量刻度均匀的电路，在图丙方框内画出，
并从节能的角度对甲、丙两个电路作出评价。
20【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
【答案】（1）保护电路， ；（2） ；（3） ，0.96 千克；（4）
，评价见解析
【解析】
【详解】解：（1）根据甲图可知，定值电阻 与滑动变阻器R串联，电压表测量R两端电压，在R接入
电路中的电阻为0时，定值电阻 可以保护电路；根据题意可知，电压恒为24V的电源、量程为0~15V
的电压表、定值电阻、滑动变阻器R（最大阻值为100Ω），滑片P从滑动变阻器的a端移动到b端的过程
中，电压表的示数由0逐渐增大到15V，此过程的最大称量质量为2kg，此时的电压是15V，滑动变阻器R
接入电路阻值最大，为100Ω，此时电路中的电流是
定值电阻 的阻值为
（2）根据题意可知，滑片P从滑动变阻器的a端移动到b端的过程中，电压表的示数由0逐渐增大到
15V，所以滑片P在a端时，电路中只有定值电阻 ，根据
可知，整个电路消耗的电功率为
21【淘宝搜索店铺：中小学教辅资源店 微信：mlxt2022】
滑片P在b端时，定值电阻 与滑动变阻器R串联，同理可知，整个电路消耗的电功率为
整个电路消耗的电功率的变化范围是 ；
（3）当滑片P位于滑动变阻器的中点时，滑动变阻器接入电路中的电阻为50Ω，此时电路中的电流为
电压表的示数为
由图乙可知，0.8千克到1.2千克之间有5格，分度值是0.08千克，此时对应的物体质量为0.96千克；
（4）根据题意可知，质量刻度不均匀，如图乙所示，可以将电压表并联到定值电阻两端，电源电压不变，
此时的电压表示数等于电源电压与滑动变阻器两端的电压之差，移动滑片，示数变化是均匀的，由此可以
实现质量均匀，如图所示：
从节能的角度说，称量相同质量的物品时，甲电路中的电压表的指针偏转得多，消耗的电能多；丙电路中
的电压表的指针偏转均匀，消耗的电能少。
22
