专题61 实验：多用电表的使用

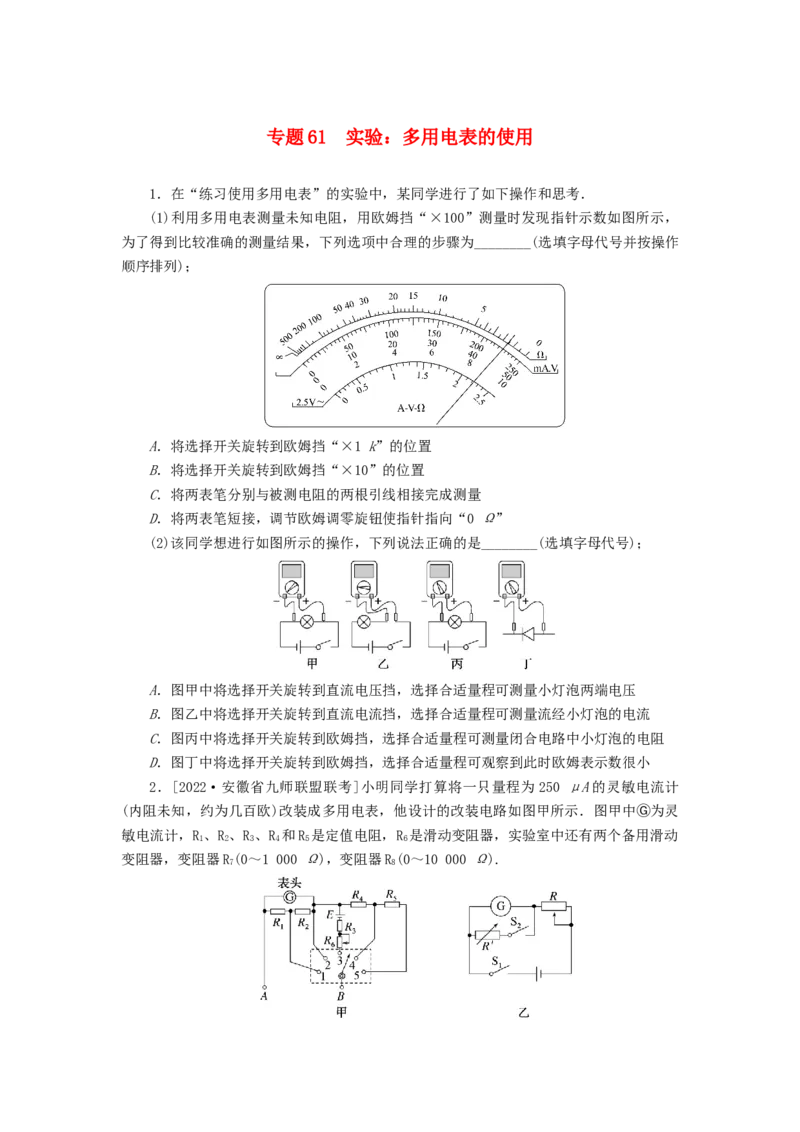

1．在“练习使用多用电表”的实验中，某同学进行了如下操作和思考．
(1)利用多用电表测量未知电阻，用欧姆挡“×100”测量时发现指针示数如图所示，
为了得到比较准确的测量结果，下列选项中合理的步骤为________(选填字母代号并按操作
顺序排列)；
A．将选择开关旋转到欧姆挡“×1 k”的位置
B．将选择开关旋转到欧姆挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0 Ω”
(2)该同学想进行如图所示的操作，下列说法正确的是________(选填字母代号)；
A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压
B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流
C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻
D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小
2．[2022·安徽省九师联盟联考]小明同学打算将一只量程为250 μA的灵敏电流计
(内阻未知，约为几百欧)改装成多用电表，他设计的改装电路如图甲所示．图甲中Ⓖ为灵
敏电流计，R 、R 、R 、R 和R 是定值电阻，R 是滑动变阻器，实验室中还有两个备用滑动
1 2 3 4 5 6
变阻器，变阻器R(0～1 000 Ω)，变阻器R(0～10 000 Ω).
7 8(1)用图乙所示电路采用半偏法测定灵敏电流计G的内阻．先将变阻器R的阻值调至最
大，闭合S，缓慢减小R的阻值，直到G的指针满偏；然后闭合S，保持R的阻值不变，
1 2
逐渐调节R′的阻值，使G的指针半偏，此时电阻箱R′的读数为480 Ω，则灵敏电流计G
的内阻为____________；若图乙电路中干电池的电动势为 E＝1.5 V，则变阻器 R 选
__________(填“R”或“R”).
7 8
(2)图甲中的A端与________(填“红”或“黑”)色表笔相连接．
(3)若图甲中多用电表的5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和
2.5 mA挡，欧姆“×100”挡．则R＋R＝________ Ω，R＝________ Ω.
1 2 4
3．探究小组学习欧姆表的工作原理和使用方法后，选择有关器材设计了图a所示电路
进行欧姆表改装探究．请回答下列问题：
(1)如图a，他们选择的电流表量程为0～0.6 A、内阻为0.1 Ω，滑动变阻器R的总阻
值足够大，电源E 的电动势为1.5 V，内阻为0.4 Ω，A端接________表笔(填“红”或
1
“黑”)；
(2)单刀双掷开关接1时为“×1”倍率，在该倍率下欧姆表调零时，滑动变阻器接入
电路的阻值为________ Ω；
(3)探究小组用改装好的欧姆表(“×1”倍率)对一个未知电阻进行测量，经过正确的
操作步骤后，图b中指针为测量该电阻时对应的位置，则其对应的阻值为________ Ω；
(4)探究小组设计单刀双掷开关接 2 时为“×10”倍率，则此时欧姆表的内阻为
________Ω ，电源E 的电动势应为________V．
2专题61 实验：多用电表的使用
1．(1)BDC (2)AB
解析：(1)欧姆挡测电阻时指针偏转角度过大，是由于挡位过大，需选取小挡位，进行
欧姆调零后再测阻值，故顺序为BDC；(2)图甲中将选择开关旋转到直流电压挡，选择合适
量程可测量小灯泡两端电压，故A正确；图乙中将选择开关旋转到直流电流挡，选择合适
量程可测量流经小灯泡的电流，故B正确；测量小灯泡电阻时，小灯泡必须与外部电路断
开，故C错误；由图结合欧姆表的内部电路可知，二极管两端为负向电压，此时二极管电
阻无穷大，可观察到此时欧姆表示数很大，故D错误．
2．(1)480 Ω R (2)黑 (3)160 880
8
解析：(1)由半偏法原理知，灵敏电流计G的内阻为480 Ω；根据欧姆定律R＝＝ Ω
＝6 000 Ω，所以变阻器选R.(2)当B端与“3”连接时，内部电源与外部电路形成闭合回
8
路，电流从A端流出，故A端与黑色表笔相连接．(3)根据题给条件可知，当B端与“2”
连接时，表头与R、R组成串联电路并联，此时为量程1 mA的电流挡，由并联电路两支路
1 2
电流与电阻成反比知＝＝，解得R＋R＝160 Ω当B端与“4”连接时，表头与R、R组成
1 2 1 2
的串联电路并联后再与R串联，此时为量程1 V的电压挡，表头与R、R组成的串联电路
4 1 2
并联后的总电阻为120 Ω，两端电压为0.12 V，由串联电路中电压与电阻成正比知，R两
4
端电压为0.88 V，则R电阻为880 Ω.
4
3．(1)红 (2)2.0 (3)12.5 (4)25 15
解析：(1)根据电流红进黑出，B接线孔接黑表笔，则图中A端是红表笔；(2)根据欧
姆表的工作原理，欧姆表的内阻为R ＝＝ Ω＝2.5 Ω，则滑动变阻器接入电路的阻值为
内
R ＝R －r－r＝2.5－0.1－0.4(Ω)＝2.0 Ω；(3)因为R＝－R ，由图b可知I＝0.10
滑 内 A x 内
A，因此R＝－R ＝12.5 Ω；(4)根据表盘中刻度值为欧姆表内阻可知，接 2 时为
x 内
“×10”倍率，此时欧姆表的内阻为
R ＝10×2.5＝25 Ω，电源电动势E为E＝IR ＝15 V．
内2 2 2 g 内2
