文档内容
二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
一级建造师公路工程管理与实务
核心考点速记 主讲老师：卢小东
6
8
7
1
9
4
8
3
信
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

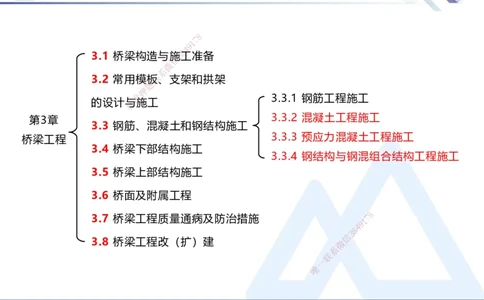

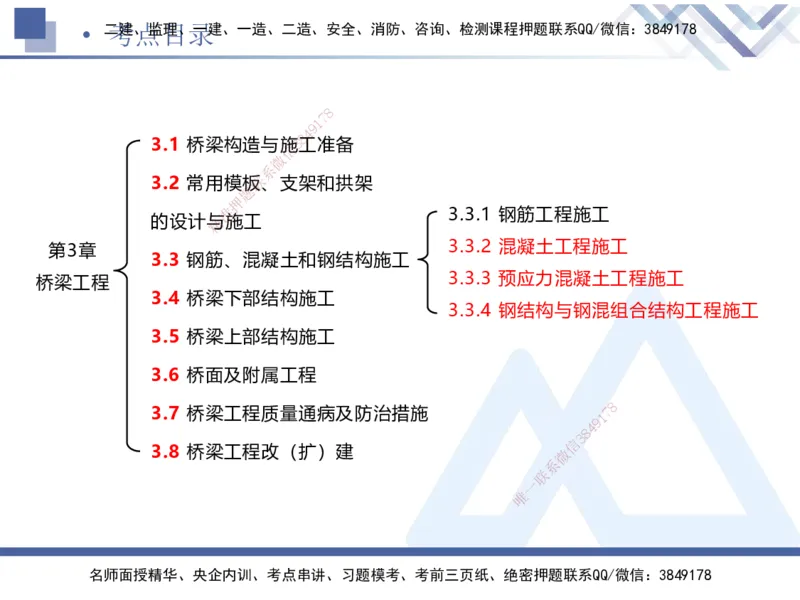

二考建、点监目理、录一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3.1 桥梁构造与信施3工准备
微
系
3.2 常用模板联、支架和拱架
题
押
准 3.3.1 钢筋工程施工
的设计精与施工
3.3.2 混凝土工程施工
第3章
3.3 钢筋、混凝土和钢结构施工
3.3.3 预应力混凝土工程施工
桥梁工程
3.4 桥梁下部结构施工
3.3.4 钢结构与钢混组合结构工程施工
3.5 桥梁上部结构施工
3.6 桥面及附属工程
8
3.7 桥梁工程质量通病及防治措 施 1 7
9
8
4
信
3
3.8 桥梁工程改（扩）建 微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

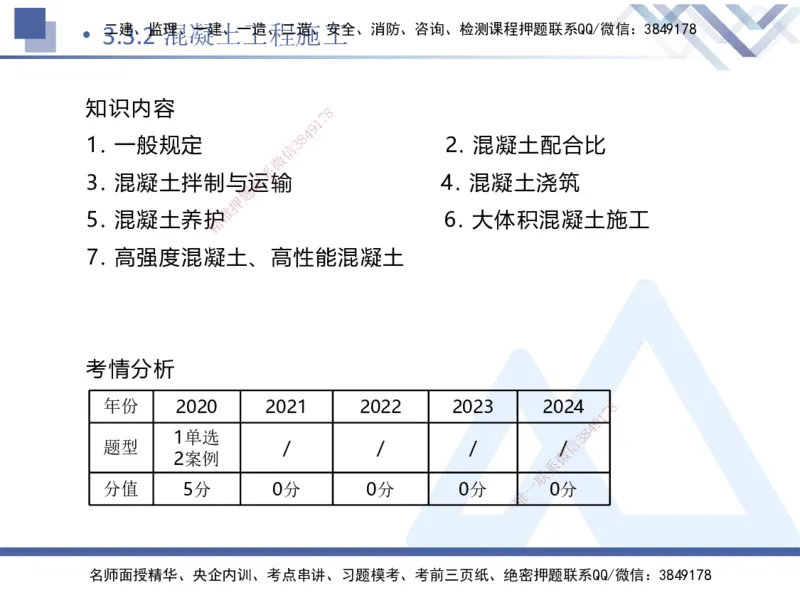

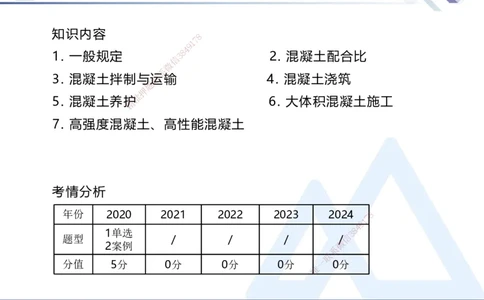

知识内容
8
7
1
9
4
8
1. 一般规定 3 2. 混凝土配合比
信
微
系
3. 混凝土拌制与联运输 4. 混凝土浇筑
题
押
准
5. 混凝土养护精 6. 大体积混凝土施工
7. 高强度混凝土 、高性能混凝土
考情分析
年份 2020 2021 202 2 2023 2024 8
1
7
9
题型
1单选
/ / / / 信
3 8
4
2案例 微
系
联
分值 5分 0分 0分 0 分
唯
一 0分
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

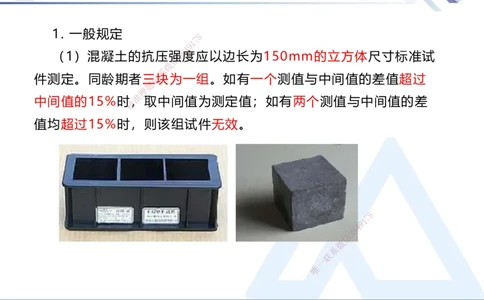

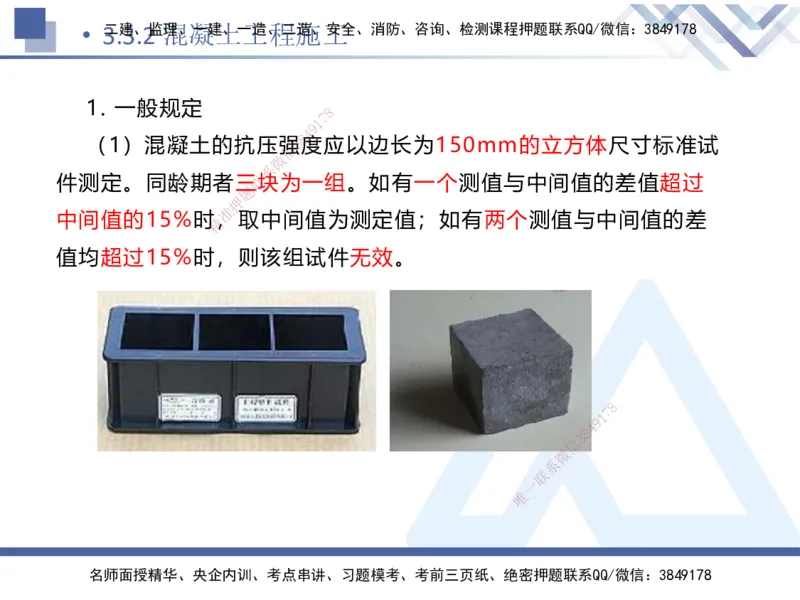

1. 一般规定
8
7
1
9
4
8
（1）混凝土的抗压强3度应以边长为150mm的立方体尺寸标准试
信
微
系
件测定。同龄期者三联块为一组。如有一个测值与中间值的差值超过
题
押
准
中间值的15%时精，取中间值为测定值；如有两个测值与中间值的差
值均超过15%时， 则该组试件无效。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微

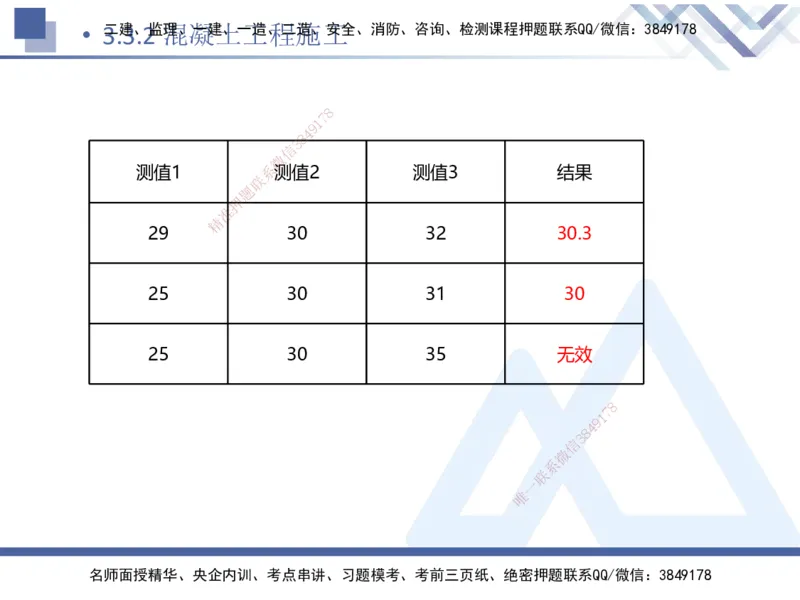

测值1 系测值2 测值3 结果
联
题
押
准
精
29 30 32 30.3
25 30 31 30
25 30 35 无效
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

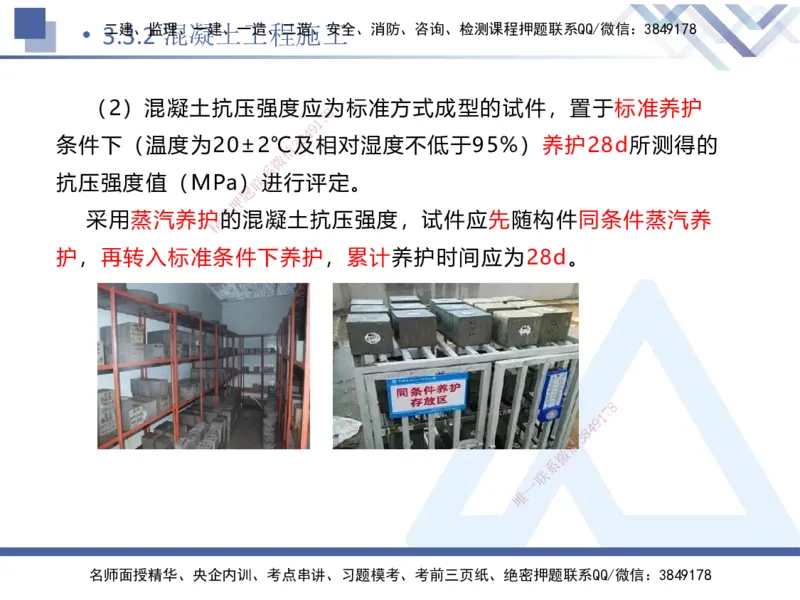

（2）混凝土抗压强度应为 标准方式成型的试件，置于标准养护
8
7
1
9
4
8
条件下（温度为20±2℃3及相对湿度不低于95%）养护28d所测得的
信
微
系
抗压强度值（MPa）联进行评定。
题
押
准
采用蒸汽养护精的混凝土抗压强度，试件应先随构件同条件蒸汽养
护，再转入标准条 件下养护，累计养护时间应为28d。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2. 混凝土的配合比
8
7
1
9
4
8
（1）混凝土的配合比3，应以质量比计，并应通过设计和试配选
信
微
系
定。 联
题
押
准
（2）泵送混凝土的配合比宜符合下列规定：
精
① 胶凝材料用量 宜不小于300kg/m3。细集料宜采用中砂；粗集
料宜采用连续级配。
② 应通过试验掺用适量的泵送剂或减水剂，且宜掺用矿物掺合料。
③ 试配时应考虑坍落度经 时损失。
（3）混凝土配合比使用过程中 ，应根据混凝土质量的动态信息，
8
1
7
及时调整、报批。混凝土拌制前应将 理论配合比换算为
8
4 9施工配合比。
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

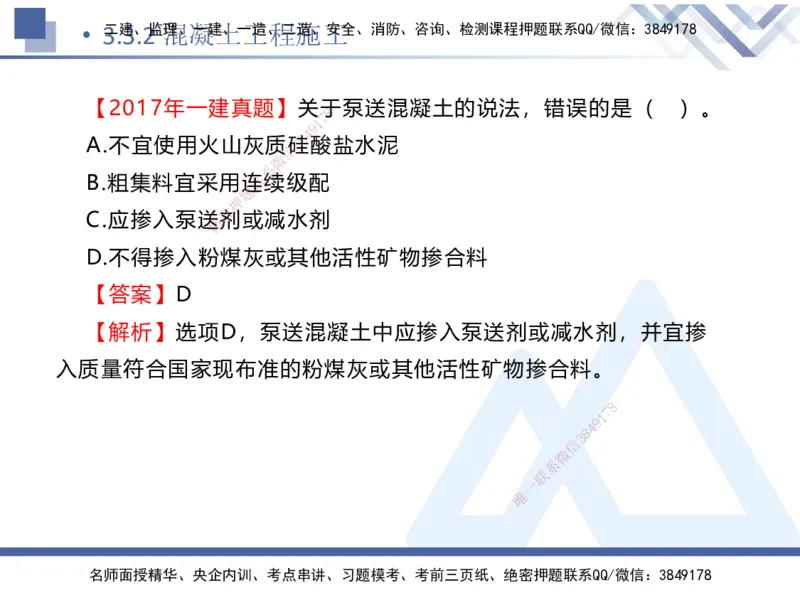

【2017年一建真题】关于 泵送混凝土的说法，错误的是（ ）。
8
7
1
9
4
8
A.不宜使用火山灰质硅3 酸盐水泥
信
微
系
B.粗集料宜采用连联续级配
题
押
准
C.应掺入泵送精剂或减水剂
D.不得掺入粉煤 灰或其他活性矿物掺合料
【答案】D
【解析】选项D，泵送混 凝土中应掺入泵送剂或减水剂，并宜掺
入质量符合国家现布准的粉煤 灰或其他活性矿物掺合料。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

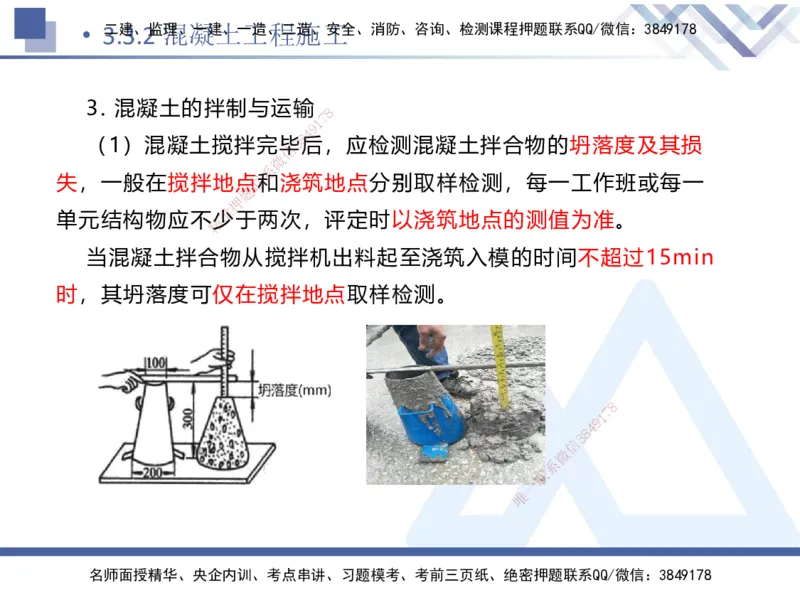

3. 混凝土的拌制与运输
8
7
1
9
4
8
（1）混凝土搅拌完毕3后，应检测混凝土拌合物的坍落度及其损
信
微
系
失，一般在搅拌地点联和浇筑地点分别取样检测，每一工作班或每一
题
押
准
单元结构物应不精少于两次，评定时以浇筑地点的测值为准。
当混凝土拌合物 从搅拌机出料起至浇筑入模的时间不超过15min
时，其坍落度可仅在搅 拌地点取样检测。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

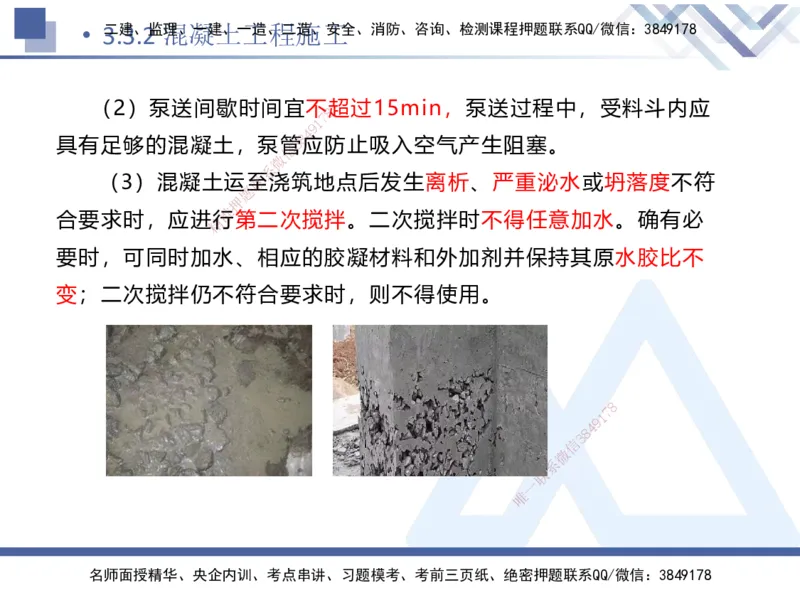

（2）泵送间歇时间宜不 超过15min，泵送过程中，受料斗内应
8
7
1
9
4
8
具有足够的混凝土，泵管3应防止吸入空气产生阻塞。
信
微
系
（3）混凝土运至联浇筑地点后发生离析、严重泌水或坍落度不符
题
押
准
合要求时，应进精行第二次搅拌。二次搅拌时不得任意加水。确有必
要时，可同时加水 、相应的胶凝材料和外加剂并保持其原水胶比不
变；二次搅拌仍不符合 要求时，则不得使用。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

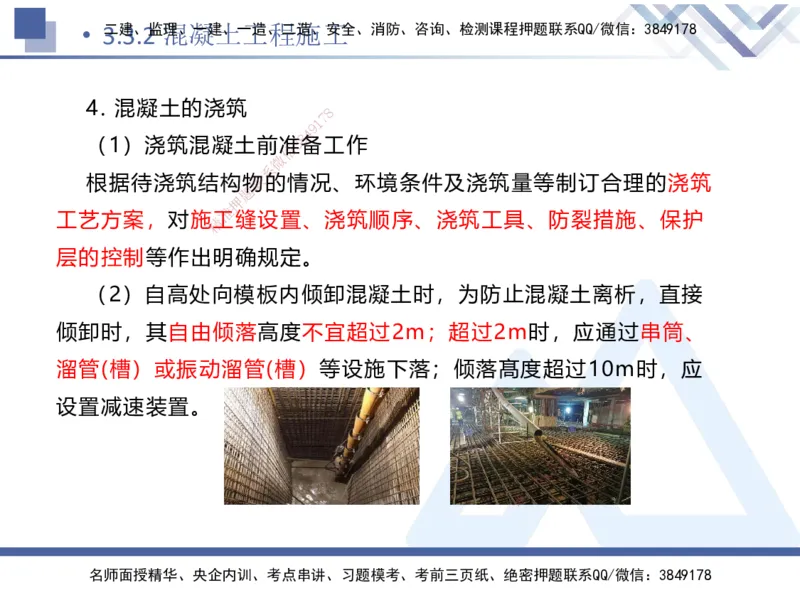

4. 混凝土的浇筑
8
7
1
9
4
8
（1）浇筑混凝土前准3备工作
信
微
系
根据待浇筑结构物联的情况、环境条件及浇筑量等制订合理的浇筑
题
押
准
工艺方案，对施精工缝设置、浇筑顺序、浇筑工具、防裂措施、保护
层的控制等作出明 确规定。
（2）自高处向模板 内倾卸混凝土时，为防止混凝土离析，直接
倾卸时，其自由倾落高度不 宜超过2m；超过2m时，应通过串筒、
溜管(槽）或振动溜管(槽）等设 施下落；倾落髙度超过10m时，应
设置减速装置。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

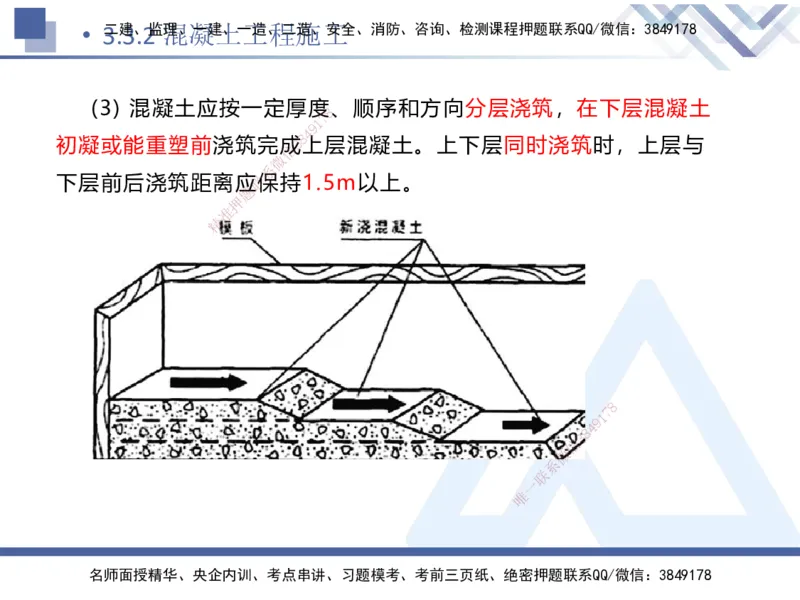

(3) 混凝土应按一定厚度 、顺序和方向分层浇筑，在下层混凝土
8
7
1
9
4
8
初凝或能重塑前浇筑完成3上层混凝土。上下层同时浇筑时，上层与
信
微
系
下层前后浇筑距离应联保持1.5m以上。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

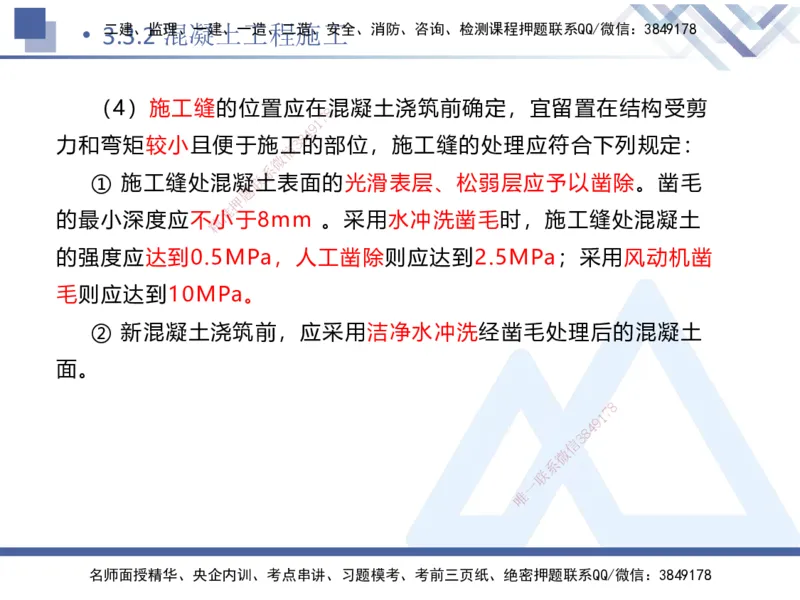

（4）施工缝的位置应在 混凝土浇筑前确定，宜留置在结构受剪
8
7
1
9
4
8
力和弯矩较小且便于施工3的部位，施工缝的处理应符合下列规定：
信
微
系
① 施工缝处混凝联土表面的光滑表层、松弱层应予以凿除。凿毛
题
押
准
的最小深度应不精小于8mm 。采用水冲洗凿毛时，施工缝处混凝土
的强度应达到0.5M Pa，人工凿除则应达到2.5MPa；采用风动机凿
毛则应达到10MPa。
② 新混凝土浇筑前，应 采用洁净水冲洗经凿毛处理后的混凝土
面。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178
③ 重要部位、有抗震要求 的混凝土结构或钢筋稀疏的钢筋混凝
8
7
1
9
4
8
土结构，宜在施工缝处补3插锚固钢筋，补插的锚固钢筋直径可以比
信
微
系
结构主筋小一个规格联。有抗渗要求的混凝土，其施工缝宜做成凹形、
题
押
准
凸形状或设置止精水带；施工缝为斜面时宜浇筑或凿成台阶状。
（5）新浇筑混 凝土的强度达到2.5MPa之前，不得使其承受行
人、运输工具、模板、 支架及脚手架等荷载。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.2监 混理、凝一建土、一工造、程二施造、工安全、消防、咨询、检测课程押题联系QQ/微信：3849178

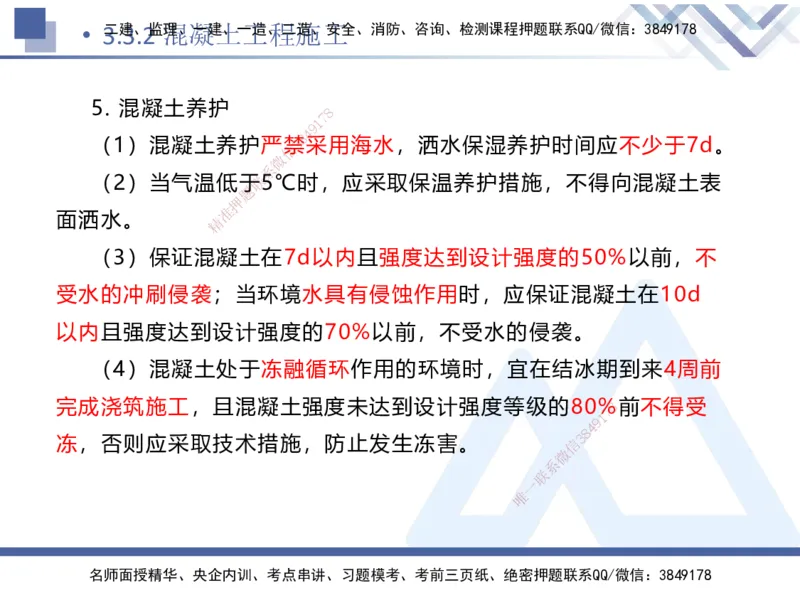

5. 混凝土养护
8
7
1
9
4
8
（1）混凝土养护严禁3采用海水，洒水保湿养护时间应不少于7d。
信
微
系
（2）当气温低于联5℃时，应采取保温养护措施，不得向混凝土表
题
押
准
面洒水。 精
（3）保证混凝 土在7d以内且强度达到设计强度的50%以前，不
受水的冲刷侵袭；当环 境水具有侵蚀作用时，应保证混凝土在10d
以内且强度达到设计强度的 70%以前，不受水的侵袭。
（4）混凝土处于冻融循环 作用的环境时，宜在结冰期到来4周前
完成浇筑施工，且混凝土强度未达 到设计强度等级的80%8前不得受
1
7
9
8
4
冻，否则应采取技术措施，防止发生冻 害。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

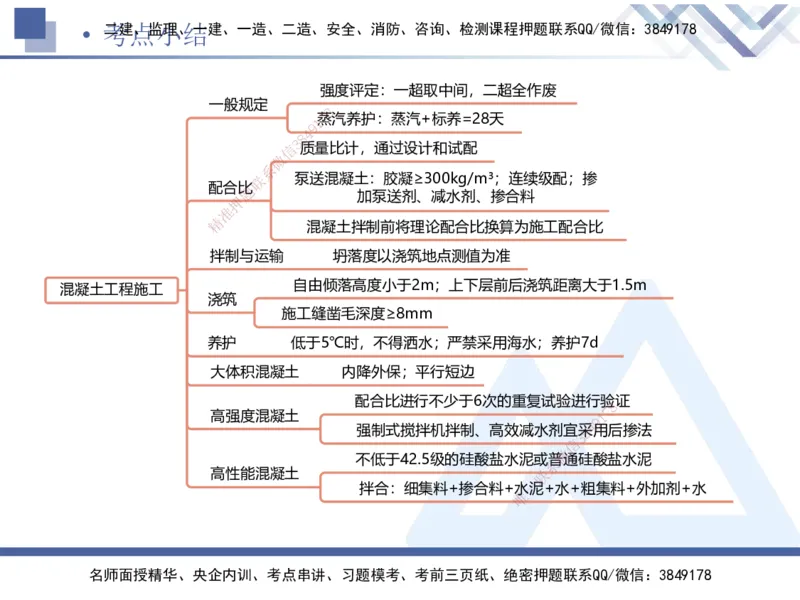

考二建点、监小理、结一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
强度评定：一超取中间，二超全作废
一般规定
8
1
7蒸汽养护：蒸汽+标养=28天
9
4
8
3
信质量比计，通过设计和试配
微
系
联 泵送混凝土：胶凝≥300kg/m³；连续级配；掺
配合题比
押 加泵送剂、减水剂、掺合料
准
精
混凝土拌制前将理论配合比换算为施工配合比
拌制 与运输 坍落度以浇筑地点测值为准
自由倾落高度小于2m；上下层前后浇筑距离大于1.5m
混凝土工程施工
浇筑
施 工缝凿毛深度≥8mm
养护 低于 5℃时，不得洒水；严禁采用海水；养护7d
大体积混凝土 内降外保；平行短边
配合 比进行不少于6次的重复试验进行验
8
证
高强度混凝土 1
7
9
强制式搅 拌机拌制、高效减水剂宜8采4用后掺法
信
3
微
不低于42.5级 的硅酸盐水泥或系普通硅酸盐水泥
高性能混凝土 联
拌合：细集料+掺 合料+
唯
水一泥+水+粗集料+外加剂+水
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

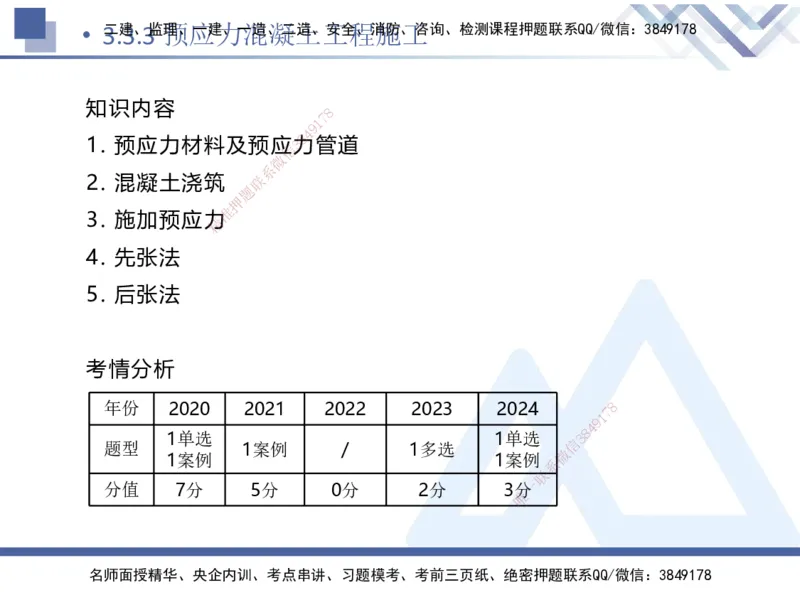

知识内容
8
7
1
9
4
8
1. 预应力材料及预应3力管道
信
微
系
2. 混凝土浇筑 联
题
押
准
3. 施加预应力精
4. 先张法
5. 后张法
考情分析
年份 2020 2021 2022 2023 2024
1
7 8
9
题型
1单选
1案例 / 1 多 选
1单选
微 信
3 8
4
1案例 1案例
系
联
分值 7分 5分 0分 2分 3
唯
分一
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精

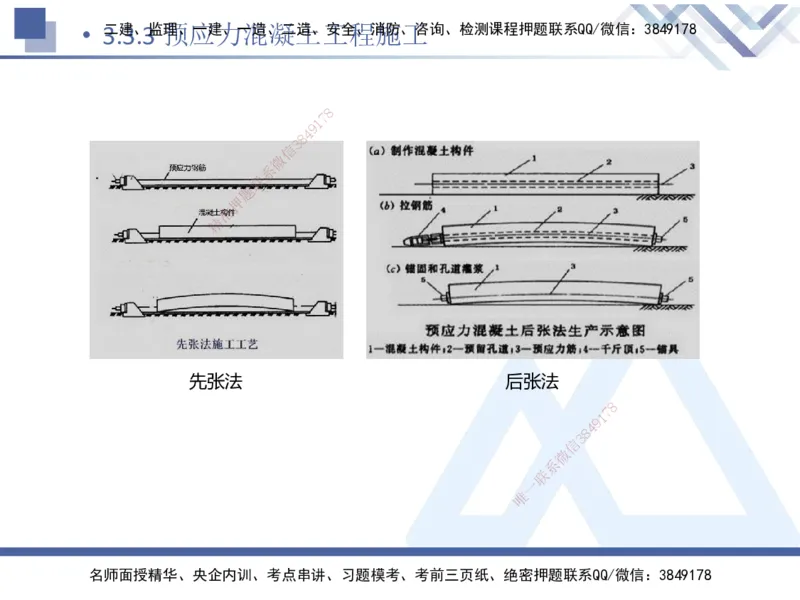

先张法 后张法
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

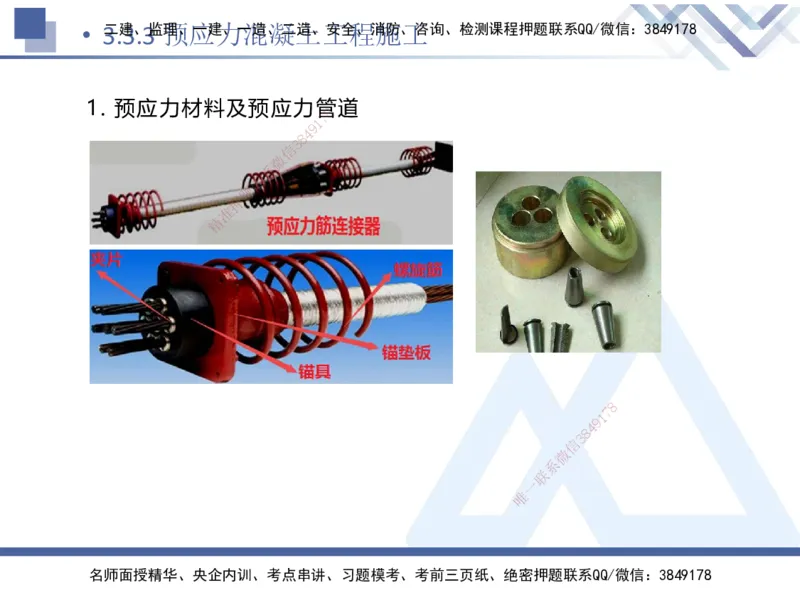

1. 预应力材料及预应力管 道
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

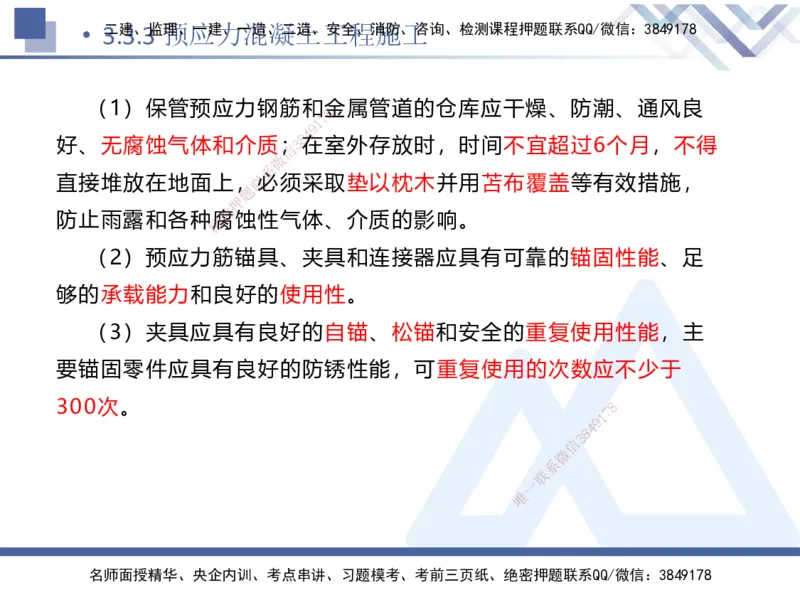

（1）保管预应力钢筋和金 属管道的仓库应干燥、防潮、通风良
8
7
1
9
4
8
好、无腐蚀气体和介质；3在室外存放时，时间不宜超过6个月，不得
信
微
系
直接堆放在地面上，联必须采取垫以枕木并用苫布覆盖等有效措施，
题
押
准
防止雨露和各种精腐蚀性气体、介质的影响。
（2）预应力筋 锚具、夹具和连接器应具有可靠的锚固性能、足
够的承载能力和良好的 使用性。
（3）夹具应具有良好的 自锚、松锚和安全的重复使用性能，主
要锚固零件应具有良好的防锈 性能，可重复使用的次数应不少于
300次。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

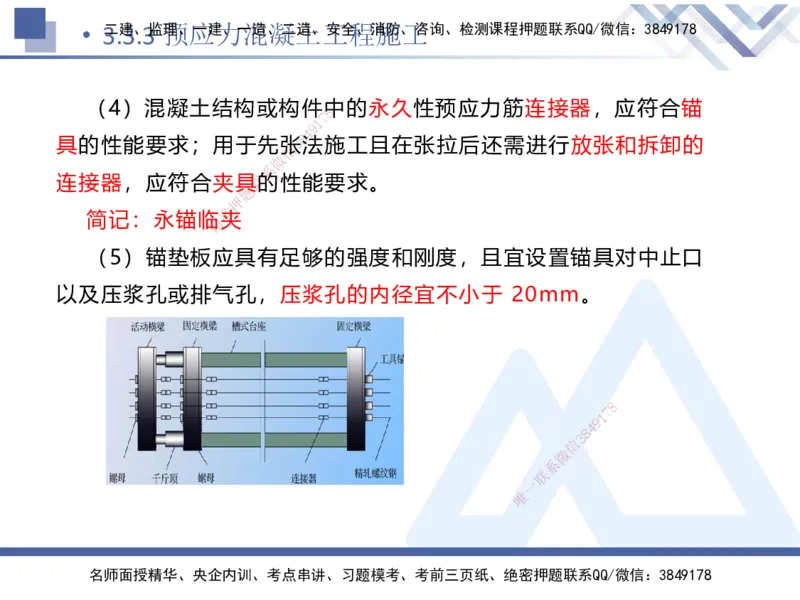

（4）混凝土结构或构件中 的永久性预应力筋连接器，应符合锚
8
7
1
9
4
8
具的性能要求；用于先张3法施工且在张拉后还需进行放张和拆卸的
信
微
系
连接器，应符合夹具联的性能要求。
题
押
准
简记：永锚临精夹
（5）锚垫板应 具有足够的强度和刚度，且宜设置锚具对中止口
以及压浆孔或排气孔， 压浆孔的内径宜不小于 20mm。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

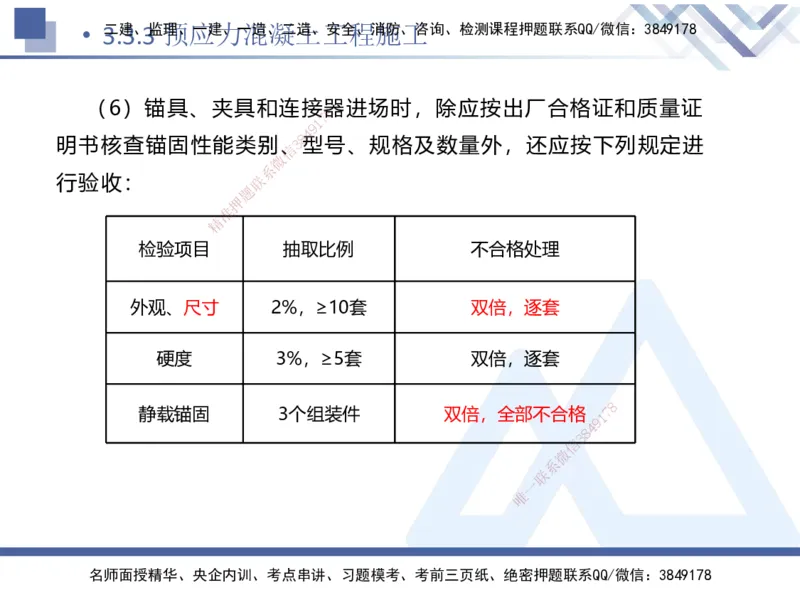

（6）锚具、夹具和连接器 进场时，除应按出厂合格证和质量证
8
7
1
9
4
8
明书核查锚固性能类别、3型号、规格及数量外，还应按下列规定进
信
微
系
行验收： 联
题
押
准
精
检验项目 抽取比例 不合格处理
外观、尺寸 2%，≥10套 双倍，逐套
硬度 3%，≥5套 双倍，逐套
8
静载锚固 3个组装件 双倍，全部不合格 1 7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

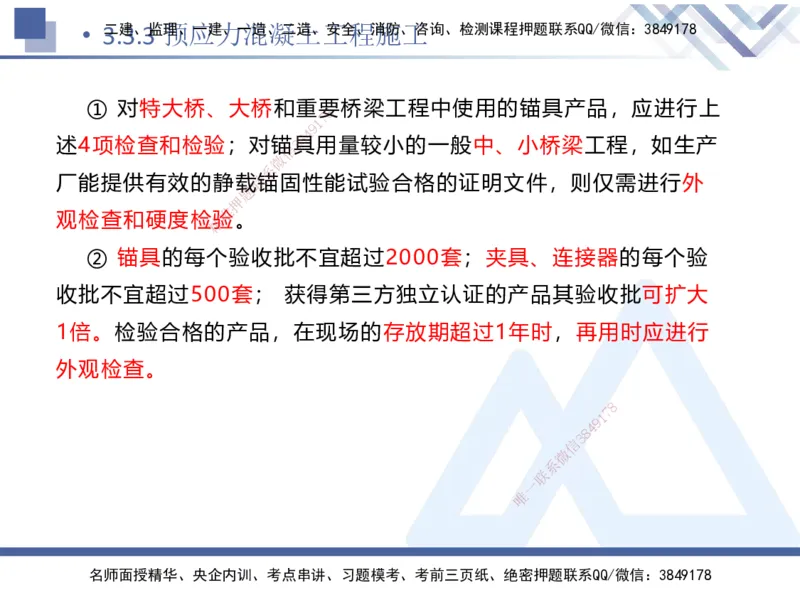

① 对特大桥、大桥和重要 桥梁工程中使用的锚具产品，应进行上
8
7
1
9
4
8
述4项检查和检验；对锚3具用量较小的一般中、小桥梁工程，如生产
信
微
系
厂能提供有效的静载联锚固性能试验合格的证明文件，则仅需进行外
题
押
准
观检查和硬度检精验。
② 锚具的每个验 收批不宜超过2000套；夹具、连接器的每个验
收批不宜超过500套； 获得第三方独立认证的产品其验收批可扩大
1倍。检验合格的产品，在 现场的存放期超过1年时，再用时应进行
外观检查。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

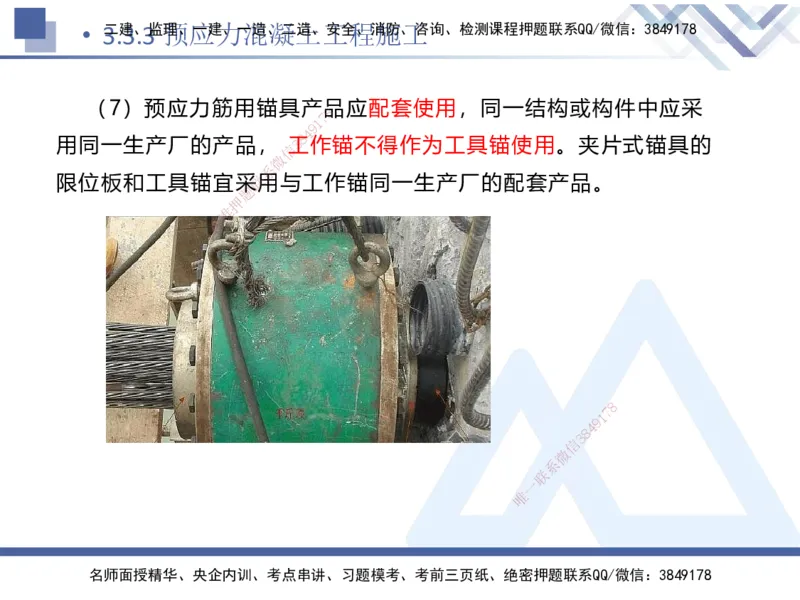

（7）预应力筋用锚具产品 应配套使用，同一结构或构件中应采
8
7
1
9
4
8
用同一生产厂的产品， 工3 作锚不得作为工具锚使用。夹片式锚具的
信
微
系
限位板和工具锚宜采联用与工作锚同一生产厂的配套产品。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

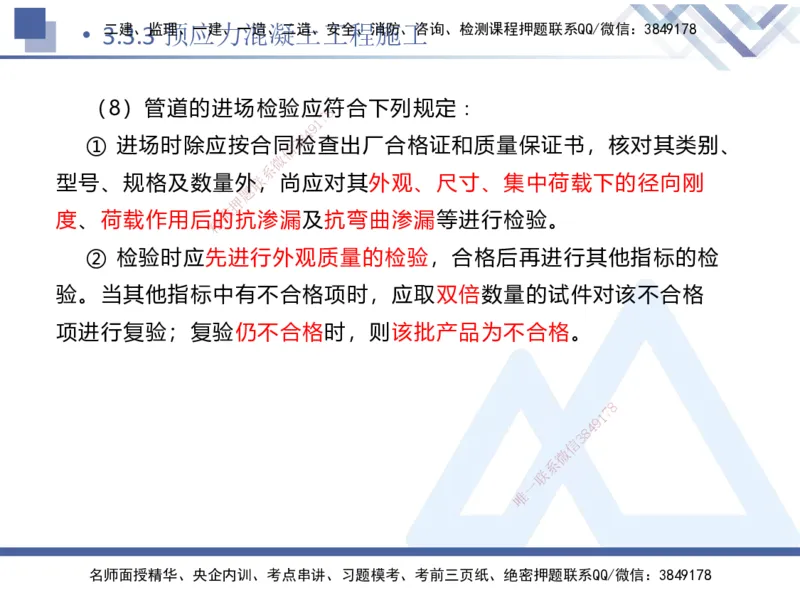

（8）管道的进场检验应符 合下列规定∶
8
7
1
9
4
8
① 进场时除应按合同3检查出厂合格证和质量保证书，核对其类别、
信
微
系
型号、规格及数量外联，尚应对其外观、尺寸、集中荷载下的径向刚
题
押
准
度、荷载作用后精的抗渗漏及抗弯曲渗漏等进行检验。
② 检验时应先进 行外观质量的检验，合格后再进行其他指标的检
验。当其他指标中有不 合格项时，应取双倍数量的试件对该不合格
项进行复验；复验仍不合格 时，则该批产品为不合格。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

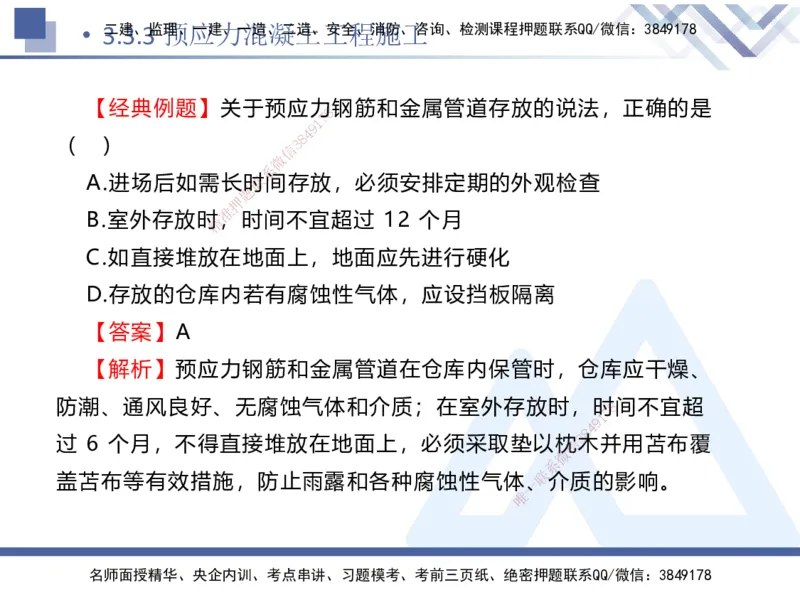

【经典例题】关于预应力 钢筋和金属管道存放的说法，正确的是
8
7
1
9
4
8
（ ） 3
信
微
系
A.进场后如需长时联间存放，必须安排定期的外观检查
题
押
准
B.室外存放时精，时间不宜超过 12 个月
C.如直接堆放在 地面上，地面应先进行硬化
D.存放的仓库内若有 腐蚀性气体，应设挡板隔离
【答案】A
【解析】预应力钢筋和金属 管道在仓库内保管时，仓库应干燥、
防潮、通风良好、无腐蚀气体和介 质；在室外存放时，时8间不宜超
1
7
9
8
4
过 6 个月，不得直接堆放在地面上， 必须采取垫以枕信
3
木并用苫布覆
微
系
盖苫布等有效措施，防止雨露和各种腐蚀 性气体、
联
介质的影响。
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

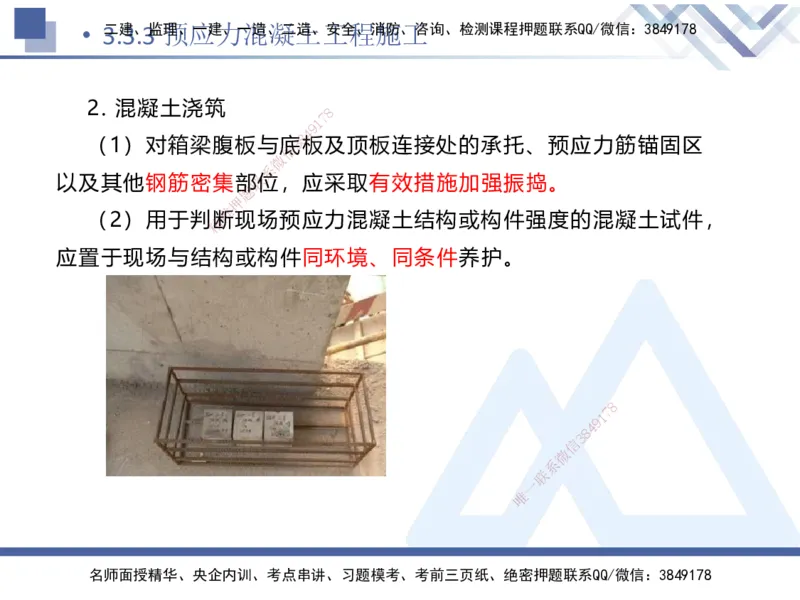

2. 混凝土浇筑
8
7
1
9
4
8
（1）对箱梁腹板与底3板及顶板连接处的承托、预应力筋锚固区
信
微
系
以及其他钢筋密集部联位，应采取有效措施加强振捣。
题
押
准
（2）用于判精断现场预应力混凝土结构或构件强度的混凝土试件，
应置于现场与结构 或构件同环境、同条件养护。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

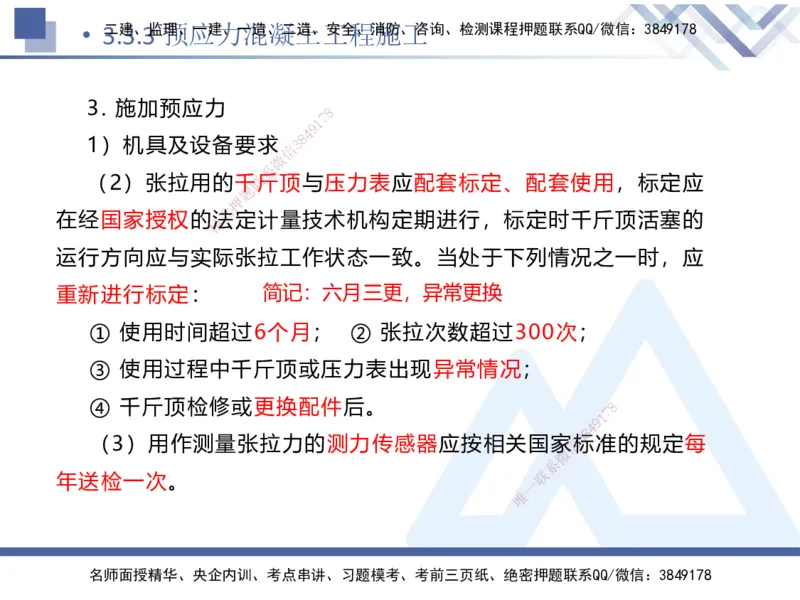

3. 施加预应力
8
7
1
9
4
8
1）机具及设备要求 3
信
微
系
（2）张拉用的千联斤顶与压力表应配套标定、配套使用，标定应
题
押
准
在经国家授权的精法定计量技术机构定期进行，标定时千斤顶活塞的
运行方向应与实际 张拉工作状态一致。当处于下列情况之一时，应
重新进行标定： 简 记：六月三更，异常更换
① 使用时间超过6个月 ； ② 张拉次数超过300次；
③ 使用过程中千斤顶或压力 表出现异常情况；
④ 千斤顶检修或更换配件后。 8
1
7
9
8
4
（3）用作测量张拉力的测力传感器 应按相关国家信
3
标准的规定每
微
系
年送检一次。
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

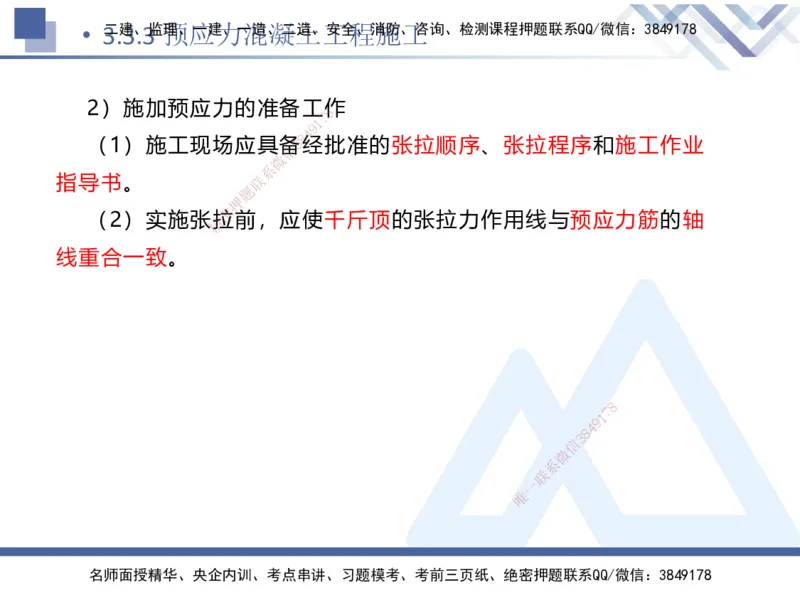

2）施加预应力的准备工作
8
7
1
9
4
8
（1）施工现场应具备3经批准的张拉顺序、张拉程序和施工作业
信
微
系
指导书。 联
题
押
准
（2）实施张精拉前，应使千斤顶的张拉力作用线与预应力筋的轴
线重合一致。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

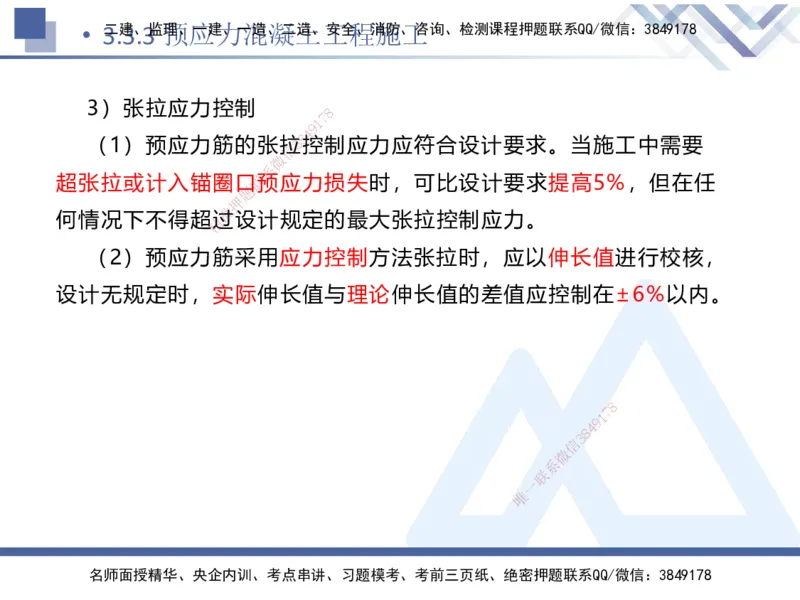

3）张拉应力控制
8
7
1
9
4
8
（1）预应力筋的张拉3控制应力应符合设计要求。当施工中需要
信
微
系
超张拉或计入锚圈口联预应力损失时，可比设计要求提高5%，但在任
题
押
准
何情况下不得超精过设计规定的最大张拉控制应力。
（2）预应力筋 采用应力控制方法张拉时，应以伸长值进行校核，
设计无规定时，实际伸 长值与理论伸长值的差值应控制在±6%以内。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

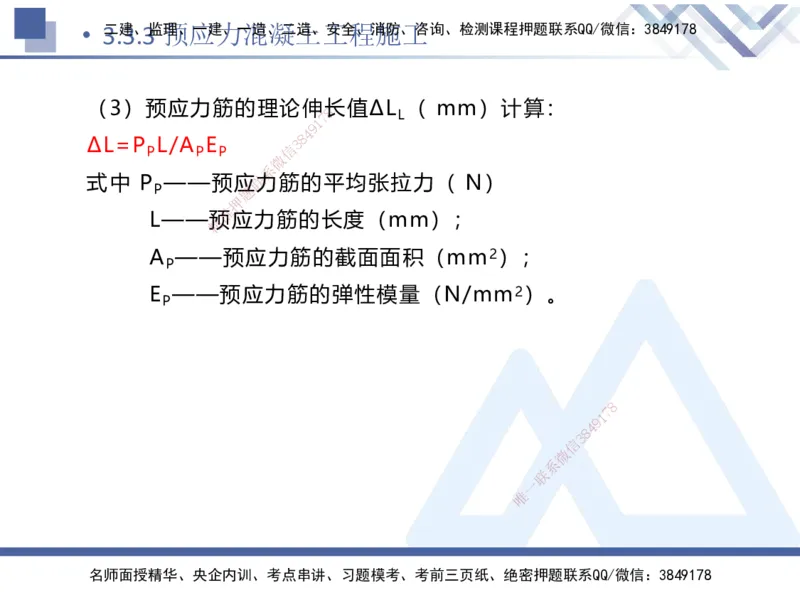

（3）预应力筋的理论伸长 值ΔL （ mm）计算：
7 8 L
1
9
4
8
ΔL=P L/A E 3
信
P P P
微
系
式中 P ——预应联力筋的平均张拉力（ N）
P 题
押
准
L——精预应力筋的长度（mm）；
A ——预 应力筋的截面面积（mm2）；
P
E ——预应力 筋的弹性模量（N/mm2）。
P
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

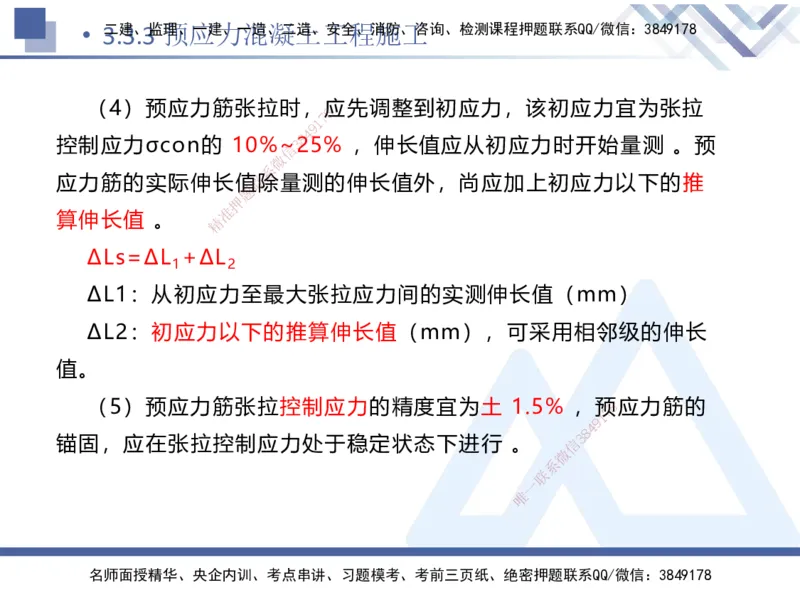

（4）预应力筋张拉时，应 先调整到初应力，该初应力宜为张拉
8
7
1
9
4
8
控制应力σcon的 10%~325% ，伸长值应从初应力时开始量测 。预
信
微
系
应力筋的实际伸长值联除量测的伸长值外，尚应加上初应力以下的推
题
押
准
算伸长值 。 精
ΔLs=ΔL +ΔL
1 2
ΔL1：从初应力至最 大张拉应力间的实测伸长值（mm）
ΔL2：初应力以下的推 算伸长值（mm），可采用相邻级的伸长
值。
（5）预应力筋张拉控制应力的 精度宜为土 1.5% ，预8应力筋的
1
7
9
8
4
锚固，应在张拉控制应力处于稳定状态 下进行 。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

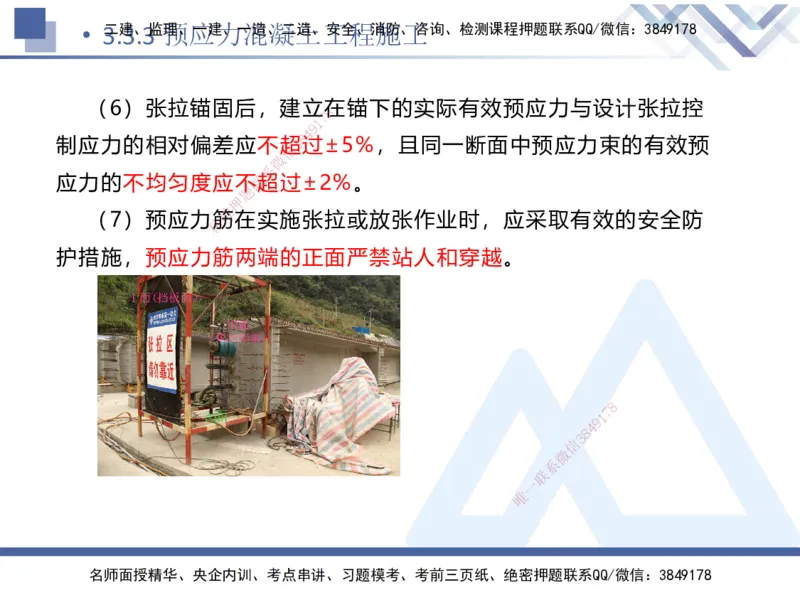

（6）张拉锚固后，建立在 锚下的实际有效预应力与设计张拉控
8
7
1
9
4
8
制应力的相对偏差应不超3过±5%，且同一断面中预应力束的有效预
信
微
系
应力的不均匀度应不联超过±2%。
题
押
准
（7）预应力精筋在实施张拉或放张作业时，应采取有效的安全防
护措施，预应力筋 两端的正面严禁站人和穿越。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

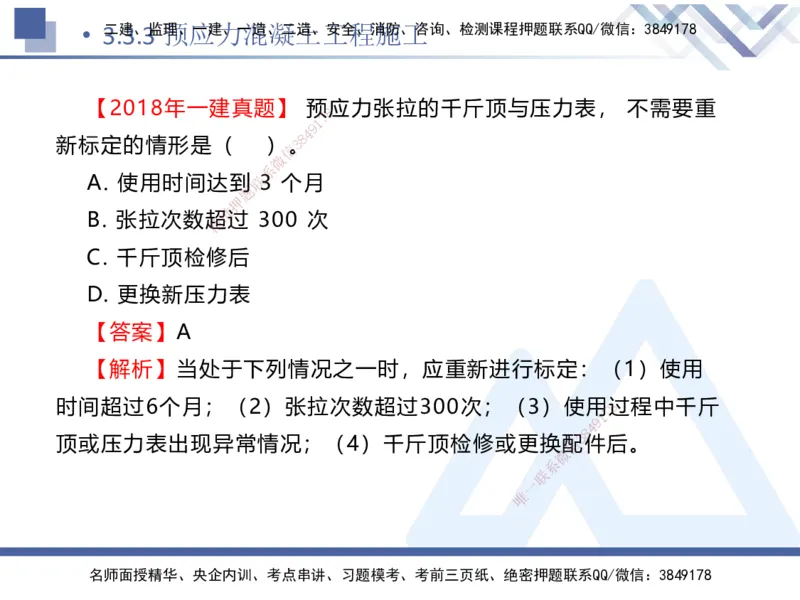

【2018年一建真题】 预 应力张拉的千斤顶与压力表， 不需要重
8
7
1
9
4
8
新标定的情形是（ ）。3
信
微
系
A. 使用时间达到联 3 个月
题
押
准
B. 张拉次数精超过 300 次
C. 千斤顶检修后
D. 更换新压力表
【答案】A
【解析】当处于下列情况之 一时，应重新进行标定：（1）使用
时间超过6个月；（2）张拉次数超 过300次；（3）使用8过程中千斤
1
7
9
8
4
顶或压力表出现异常情况；（4）千斤 顶检修或更换配信
3
件后。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

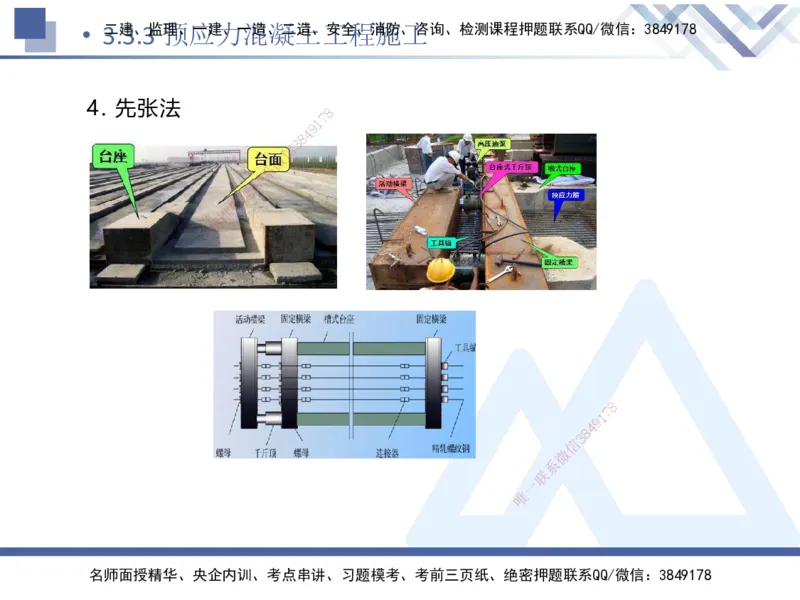

4. 先张法
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

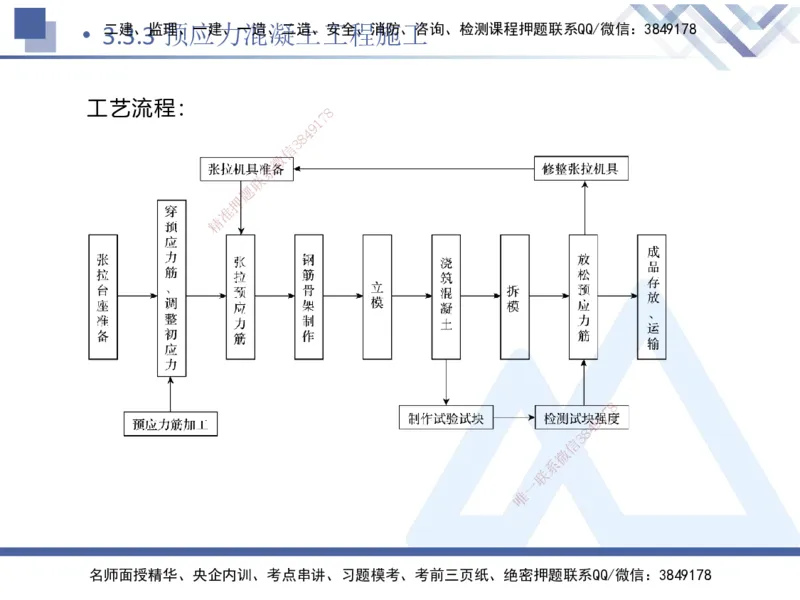

工艺流程：
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

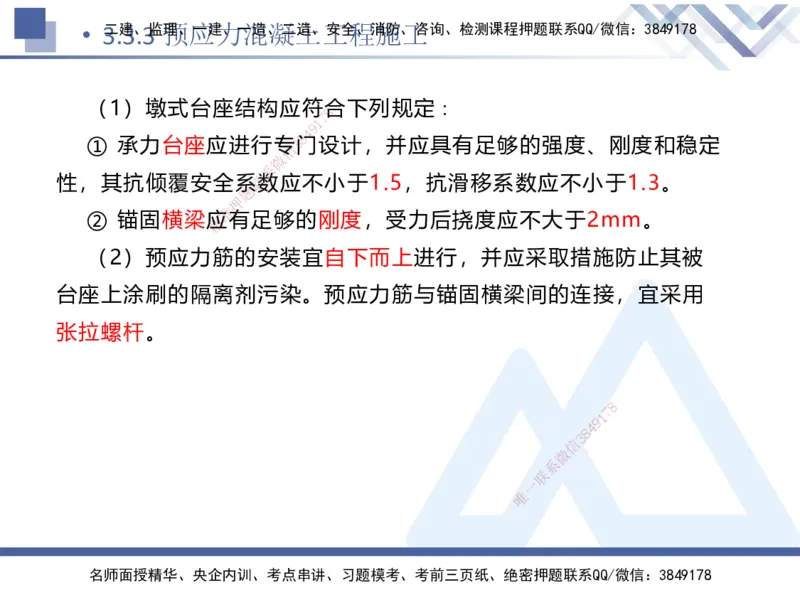

（1）墩式台座结构应符合 下列规定∶
8
7
1
9
4
8
① 承力台座应进行专3门设计，并应具有足够的强度、刚度和稳定
信
微
系
性，其抗倾覆安全系联数应不小于1.5，抗滑移系数应不小于1.3。
题
押
准
② 锚固横梁精应有足够的刚度，受力后挠度应不大于2mm。
（2）预应力筋 的安装宜自下而上进行，并应采取措施防止其被
台座上涂刷的隔离剂污 染。预应力筋与锚固横梁间的连接，宜采用
张拉螺杆。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178
（3）先张法预应力筋的张 拉，应符合下列规定：
8
7
1
9
4
8
① 同时张拉多根预应3力筋时，应预先调整其初应力，使相互之间
信
微
系
的应力一致，再整体联张拉。张拉过程中，应使活动横梁与固定横梁
题
押
准
始终保持平行，精并应抽查预应力筋的预应力值，其偏差的绝对值不
得超过按一个构件 全部预应力筋预应力总值的5%。
② 张拉时，同一构 件内预应力钢丝、钢绞线的断丝数量不得超过
1%，张拉螺纹钢筋不容许 断筋。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

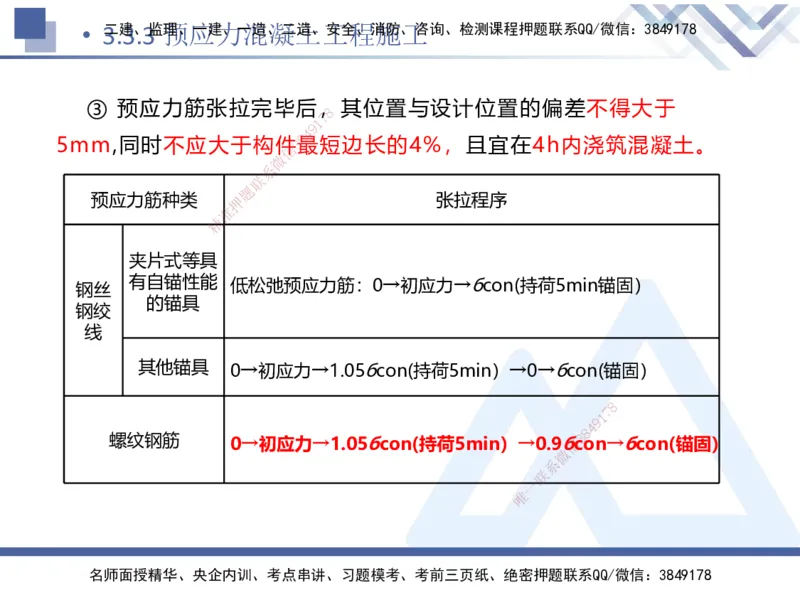

③ 预应力筋张拉完毕后， 其位置与设计位置的偏差不得大于
8
7
1
9
4
8
5mm,同时不应大于构件3最短边长的4%，且宜在4h内浇筑混凝土。
信
微
系
联
题
预应力筋种类 押 张拉程序
准
精
夹片式等具
钢丝 有自锚性能 低松 弛 预应力筋：0→初应力→бcon(持荷5min锚固）
的锚具
钢绞
线
其他锚具 0→初应力→1. 05бcon(持荷5min）→0→бcon(锚固）
8
1
7
9
8
4
螺纹钢筋 0→初应力→1.05бcon( 持荷5min）→0.9б信 3 con→бcon(锚固）
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

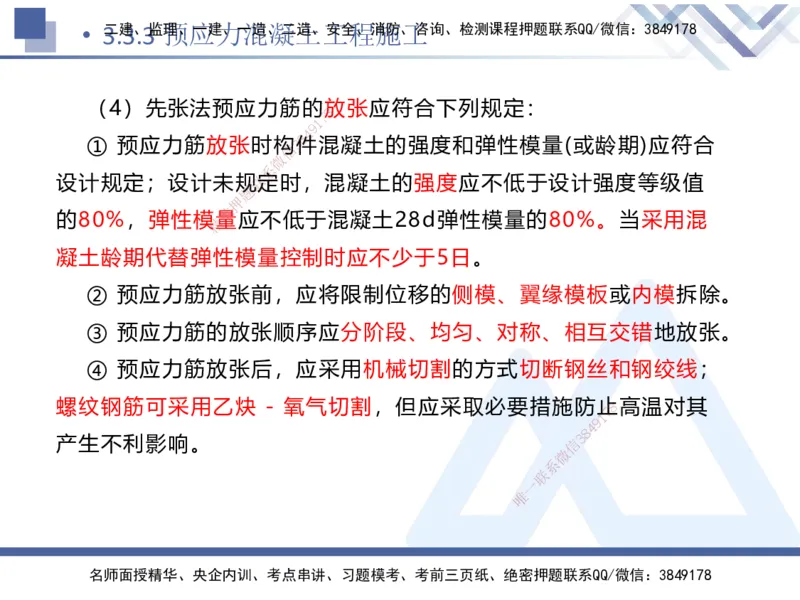

（4）先张法预应力筋的放 张应符合下列规定：
8
7
1
9
4
8
① 预应力筋放张时构3件混凝土的强度和弹性模量(或龄期)应符合
信
微
系
设计规定；设计未规联定时，混凝土的强度应不低于设计强度等级值
题
押
准
的80%，弹性模精量应不低于混凝土28d弹性模量的80%。当采用混
凝土龄期代替弹性 模量控制时应不少于5日。
② 预应力筋放张前 ，应将限制位移的侧模、翼缘模板或内模拆除。
③ 预应力筋的放张顺序 应分阶段、均匀、对称、相互交错地放张。
④ 预应力筋放张后，应采用 机械切割的方式切断钢丝和钢绞线；
螺纹钢筋可采用乙炔 - 氧气切割， 但应采取必要措施防止8高温对其
1
7
9
8
4
产生不利影响。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

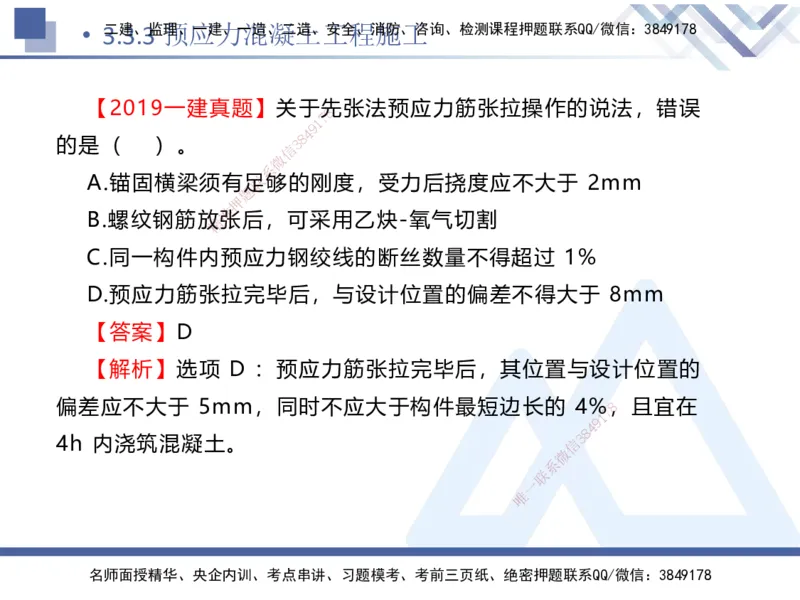

【2019一建真题】关于先 张法预应力筋张拉操作的说法，错误
8
7
1
9
4
8
的是（ ）。 3
信
微
系
A.锚固横梁须有足联够的刚度，受力后挠度应不大于 2mm
题
押
准
B.螺纹钢筋放精张后，可采用乙炔-氧气切割
C.同一构件内预 应力钢绞线的断丝数量不得超过 1%
D.预应力筋张拉完毕 后，与设计位置的偏差不得大于 8mm
【答案】D
【解析】选项 D ：预应力 筋张拉完毕后，其位置与设计位置的
偏差应不大于 5mm，同时不应大 于构件最短边长的 4%8，且宜在
1
7
9
8
4
4h 内浇筑混凝土。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

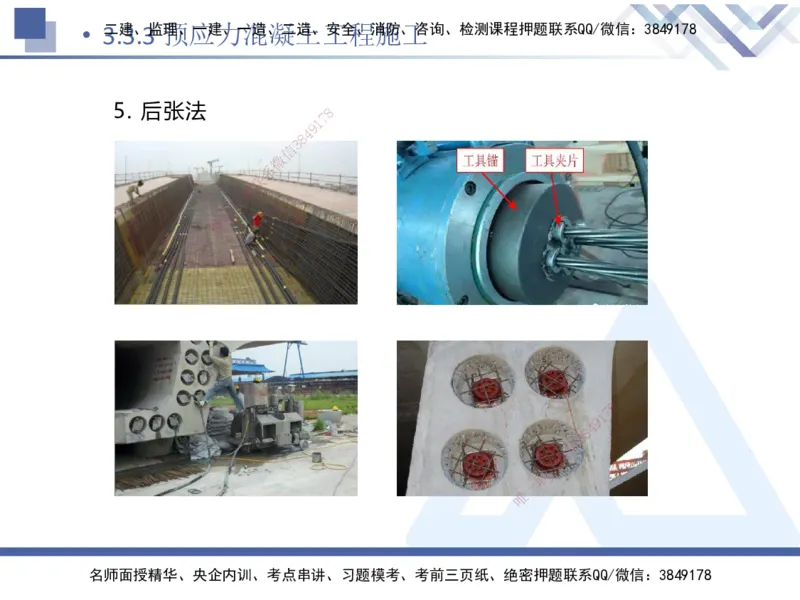

5. 后张法 8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

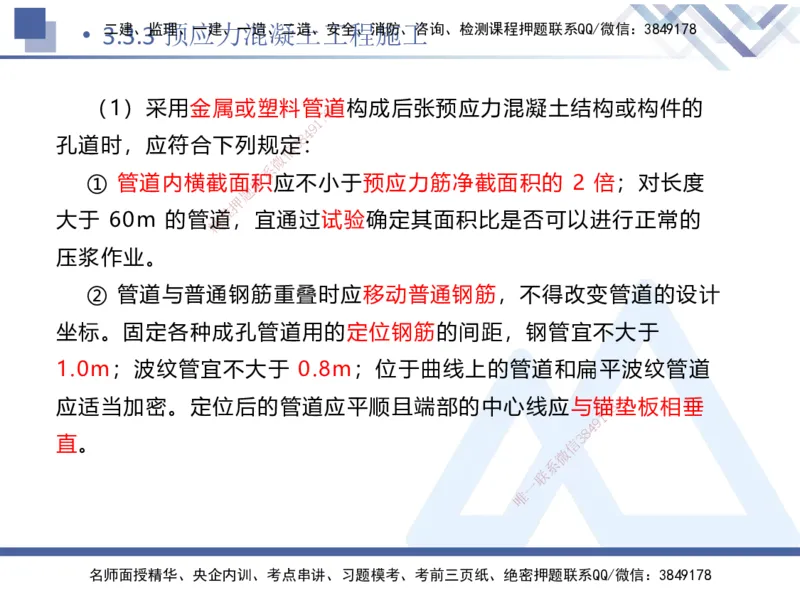

（1）采用金属或塑料管道 构成后张预应力混凝土结构或构件的
8
7
1
9
4
8
孔道时，应符合下列规定3：
信
微
系
① 管道内横截面联积应不小于预应力筋净截面积的 2 倍；对长度
题
押
准
大于 60m 的管精道，宜通过试验确定其面积比是否可以进行正常的
压浆作业。
② 管道与普通钢筋 重叠时应移动普通钢筋，不得改变管道的设计
坐标。固定各种成孔管道用 的定位钢筋的间距，钢管宜不大于
1.0m；波纹管宜不大于 0.8m ；位于曲线上的管道和扁平波纹管道
应适当加密。定位后的管道应平顺 且端部的中心线应与锚8垫板相垂
1
7
9
8
4
直。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

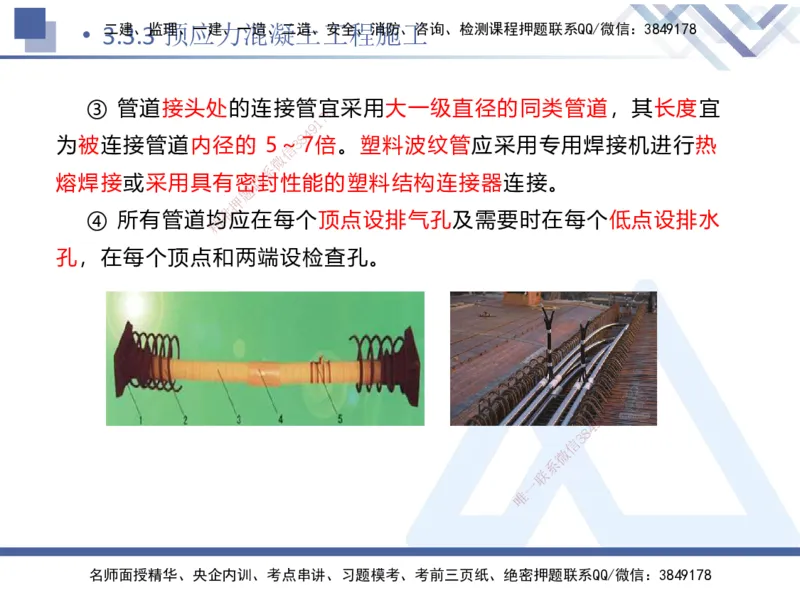

③ 管道接头处的连接管宜 采用大一级直径的同类管道，其长度宜
8
7
1
9
4
8
为被连接管道内径的 5～37倍。塑料波纹管应采用专用焊接机进行热
信
微
系
熔焊接或采用具有密联封性能的塑料结构连接器连接。
题
押
准
④ 所有管道精均应在每个顶点设排气孔及需要时在每个低点设排水
孔，在每个顶点和 两端设检查孔。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

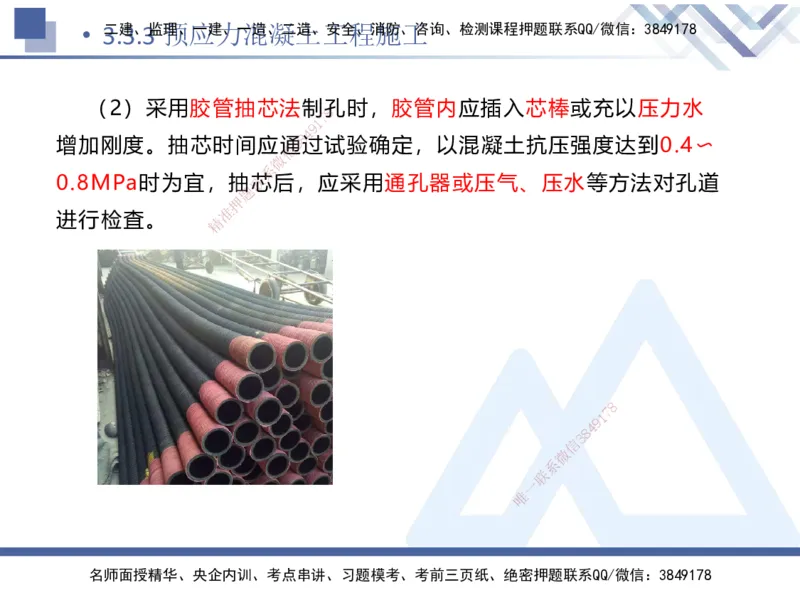

（2）采用胶管抽芯法制孔 时，胶管内应插入芯棒或充以压力水
8
7
1
9
4
8
增加刚度。抽芯时间应通3过试验确定，以混凝土抗压强度达到0.4〜
信
微
系
0.8MPa时为宜，抽联芯后，应采用通孔器或压气、压水等方法对孔道
题
押
准
进行检査。 精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

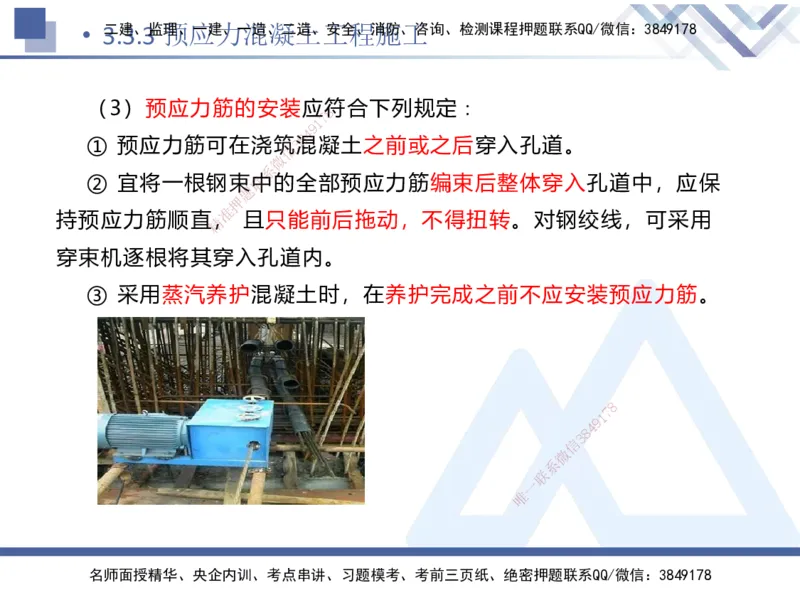

（3）预应力筋的安装应符 合下列规定∶
8
7
1
9
4
8
① 预应力筋可在浇筑3混凝土之前或之后穿入孔道。
信
微
系
② 宜将一根钢束联中的全部预应力筋编束后整体穿入孔道中，应保
题
押
准
持预应力筋顺直精， 且只能前后拖动，不得扭转。对钢绞线，可采用
穿束机逐根将其穿 入孔道内。
③ 采用蒸汽养护混 凝土时，在养护完成之前不应安装预应力筋。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

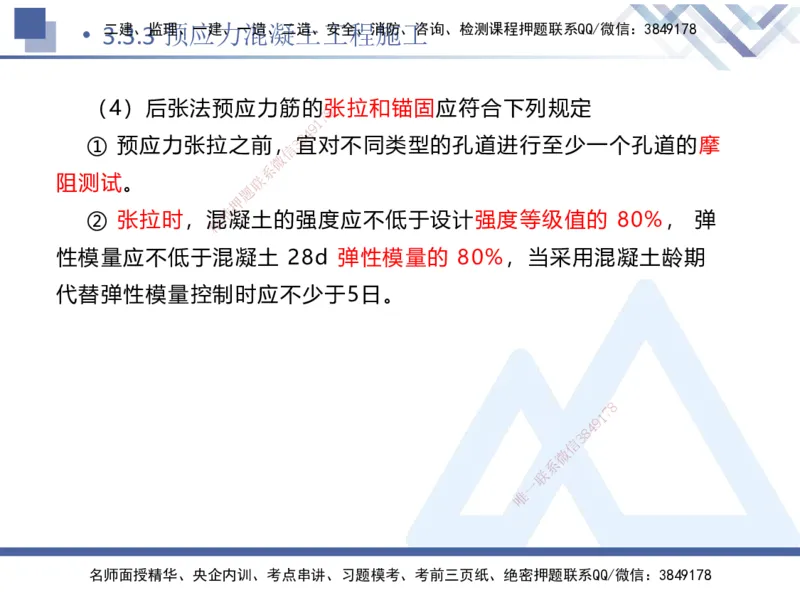

（4）后张法预应力筋的张 拉和锚固应符合下列规定
8
7
1
9
4
8
① 预应力张拉之前，3宜对不同类型的孔道进行至少一个孔道的摩
信
微
系
阻测试。 联
题
押
准
② 张拉时，精混凝土的强度应不低于设计强度等级值的 80%， 弹
性模量应不低于混 凝土 28d 弹性模量的 80%，当采用混凝土龄期
代替弹性模量控制时应 不少于5日。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

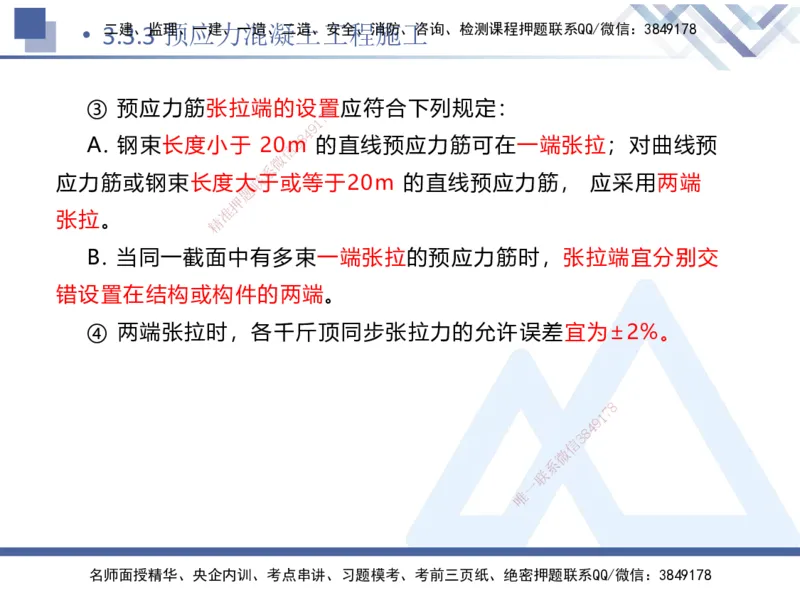

③ 预应力筋张拉端的设置 应符合下列规定：
8
7
1
9
4
8
A. 钢束长度小于 20m3 的直线预应力筋可在一端张拉；对曲线预
信
微
系
应力筋或钢束长度大联于或等于20m 的直线预应力筋， 应采用两端
题
押
准
张拉。 精
B. 当同一截面中 有多束一端张拉的预应力筋时，张拉端宜分别交
错设置在结构或构件的 两端。
④ 两端张拉时，各千斤 顶同步张拉力的允许误差宜为±2%。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178
⑤ 预应力钢丝和钢绞线， 每束断丝或滑丝数≤1根，且每个断面
8
7
1
9
4
8
断丝率≤1%。螺纹钢筋不3允许断筋。
信
微
系
⑥ 切割后预应力联筋的外露长度不应小于30mm且不应小于1.5倍
题
押
准
预应力筋直径。精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

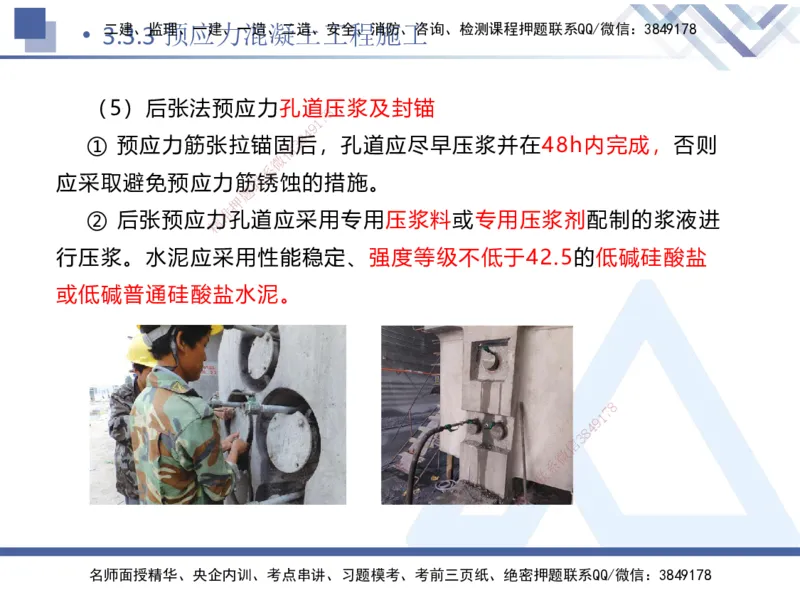

（5）后张法预应力孔道压 浆及封锚
8
7
1
9
4
8
① 预应力筋张拉锚固3后，孔道应尽早压浆并在48h内完成，否则
信
微
系
应采取避免预应力筋联锈蚀的措施。
题
押
准
② 后张预应精力孔道应采用专用压浆料或专用压浆剂配制的浆液进
行压浆。水泥应采 用性能稳定、强度等级不低于42.5的低碱硅酸盐
或低碱普通硅酸盐水泥 。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

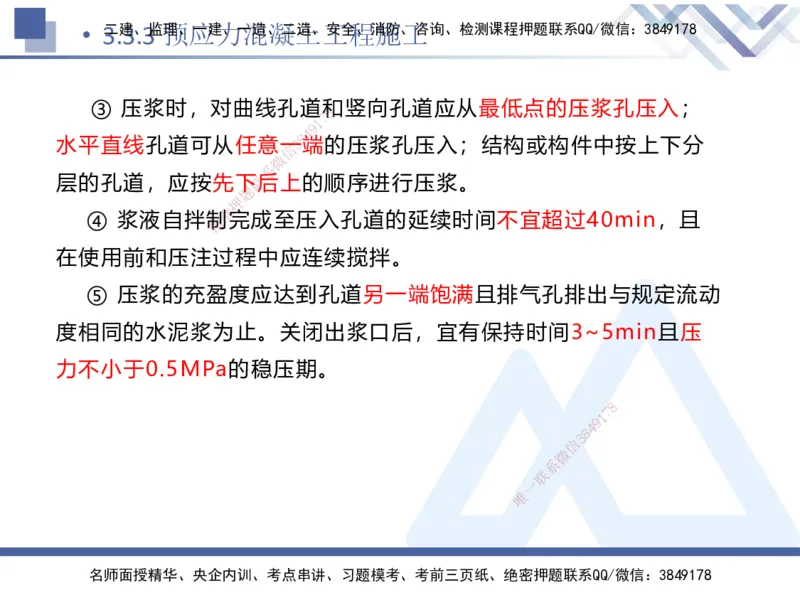

③ 压浆时，对曲线孔道和 竖向孔道应从最低点的压浆孔压入；
8
7
1
9
4
8
水平直线孔道可从任意一3端的压浆孔压入；结构或构件中按上下分
信
微
系
层的孔道，应按先下联后上的顺序进行压浆。
题
押
准
④ 浆液自拌精制完成至压入孔道的延续时间不宜超过40min，且
在使用前和压注过 程中应连续搅拌。
⑤ 压浆的充盈度应 达到孔道另一端饱满且排气孔排出与规定流动
度相同的水泥浆为止。关闭 出浆口后，宜有保持时间3~5min且压
力不小于0.5MPa的稳压期。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

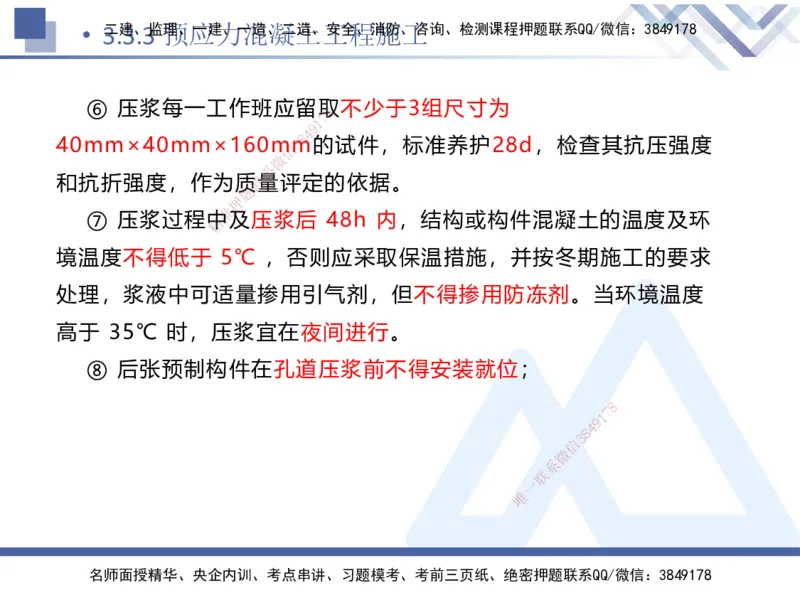

⑥ 压浆每一工作班应留取 不少于3组尺寸为
8
7
1
9
4
8
40mm×40mm×160m3m的试件，标准养护28d，检查其抗压强度
信
微
系
和抗折强度，作为质联量评定的依据。
题
押
准
⑦ 压浆过程精中及压浆后 48h 内，结构或构件混凝土的温度及环
境温度不得低于 5 ℃ ，否则应采取保温措施，并按冬期施工的要求
处理，浆液中可适量掺 用引气剂，但不得掺用防冻剂。当环境温度
高于 35℃ 时，压浆宜在夜 间进行。
⑧ 后张预制构件在孔道压浆 前不得安装就位；
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.3监 预理、应一建力、一混造、凝二土造、工安全程、消施防、工咨询、检测课程押题联系QQ/微信：3849178

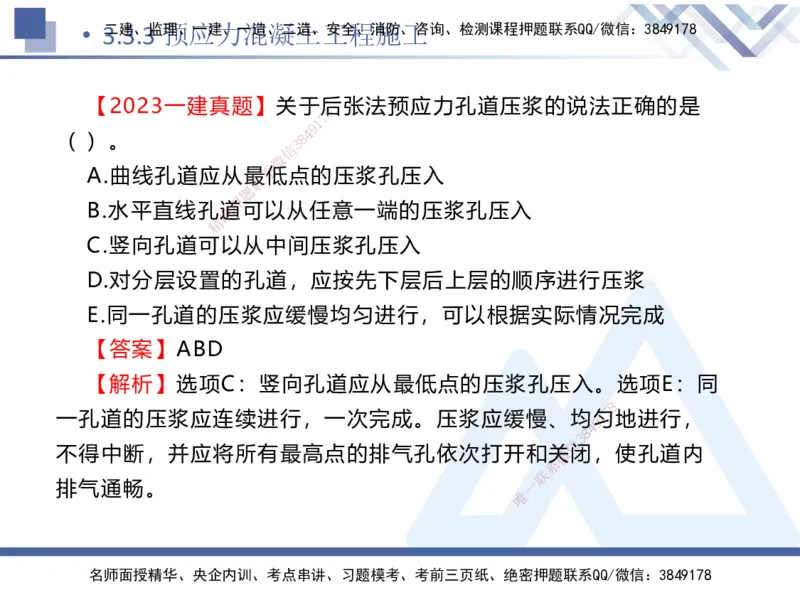

【2023一建真题】关于后 张法预应力孔道压浆的说法正确的是
8
7
1
9
4
（ ）。 8
3
信
微
A.曲线孔道应从最系低点的压浆孔压入
联
题
押
B.水平直线孔准道可以从任意一端的压浆孔压入
精
C.竖向孔道可 以从中间压浆孔压入
D.对分层设置的孔 道，应按先下层后上层的顺序进行压浆
E.同一孔道的压浆应缓 慢均匀进行，可以根据实际情况完成
【答案】ABD
【解析】选项C：竖向孔道应从最低点的压浆孔压入。选项E：同
8
一孔道的压浆应连续进行，一次完成 。压浆应缓慢、均匀1
7
地进行，
9
8
4
信
3
不得中断，并应将所有最高点的排气孔 依次打开和关微闭，使孔道内
系
联
排气通畅。
唯
一
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178•

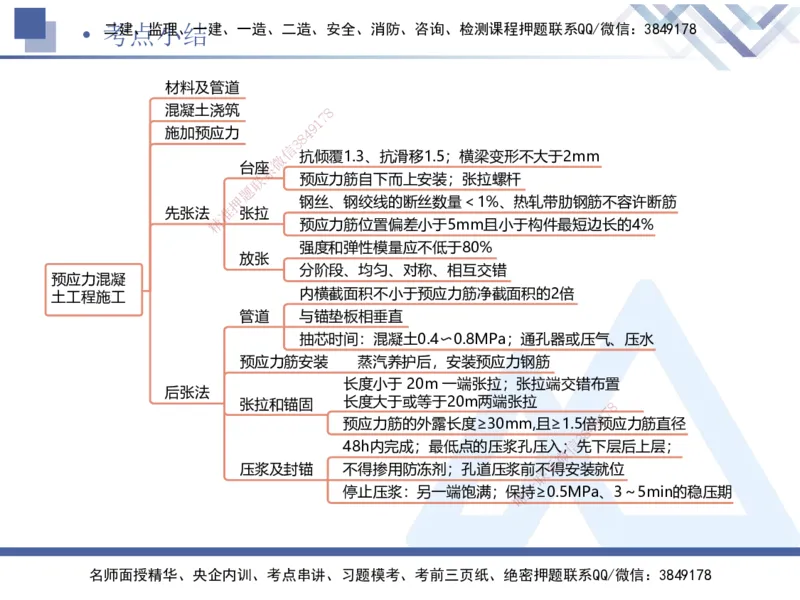

考二建点、监小理、结一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
材料及管道
混凝土浇筑 8
7
1
9
施加预应力 8 4
3
信
微 抗倾覆1.3、抗滑移1.5；横梁变形不大于2mm
台座系
联 预应力筋自下而上安装；张拉螺杆
题
押 钢丝、钢绞线的断丝数量＜1%、热轧带肋钢筋不容许断筋
先张法 准张拉
精 预应力筋位置偏差小于5mm且小于构件最短边长的4%
强度和弹性模量应不低于80%
放张
分阶段、均匀、对称、相互交错
预应力混凝
土工程施工 内横截面积不小于预应力筋净截面积的2倍
管道 与锚垫板相垂直
抽芯 时间：混凝土0.4〜0.8MPa；通孔器或压气、压水
预应力筋安装 蒸汽养护后，安装预应力钢筋
长度小于 20m 一端张拉；张拉端交错布置
后张法
张拉和锚固 长度大 于或等于20m两端张拉 8
1
7
预应力筋的 外露长度≥30mm,且≥1.5
8
倍4 9预应力筋直径
48h内完成； 最低点的压浆孔压入；信
3
先下层后上层；
微
压浆及封锚 不得掺用防冻剂 ； 孔道压浆前联不
系
得安装就位
一
停止压浆：另一端饱 满；保唯持≥0.5MPa、3～5min的稳压期
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

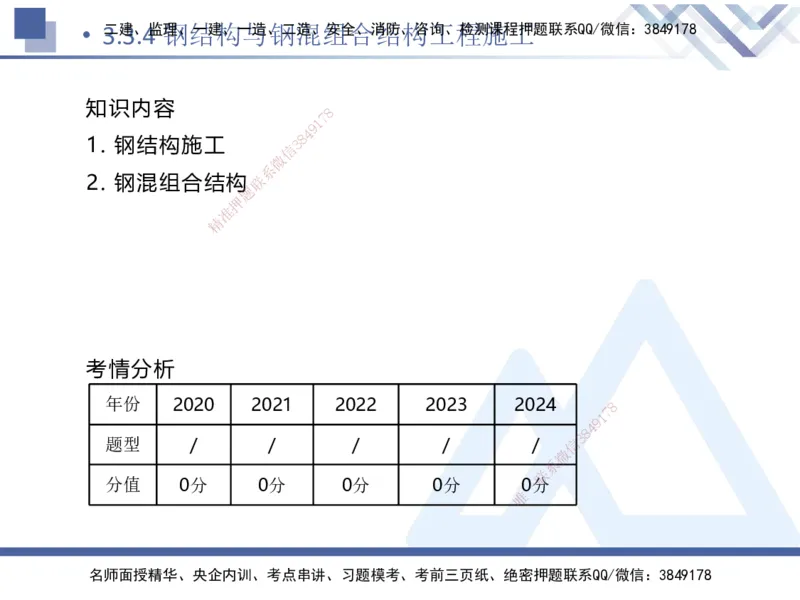

知识内容
8
7
1
9
4
8
1. 钢结构施工 3
信
微
系
2. 钢混组合结构联
题
押
准
精
考情分析
年份 2020 2021 2022 2023 2024 8
1
7
9
8
4
题型 / / / / / 信 3
微
系
分值 0分 0分 0分 0分 一0
联
分
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

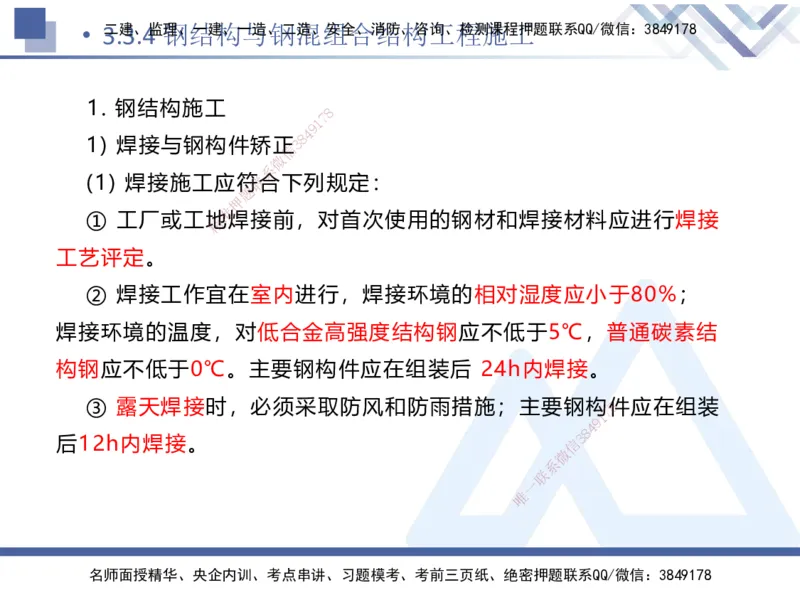

1. 钢结构施工
8
7
1
9
4
8
1) 焊接与钢构件矫正3
信
微
系
(1) 焊接施工应符联合下列规定：
题
押
准
① 工厂或工精地焊接前，对首次使用的钢材和焊接材料应进行焊接
工艺评定。
② 焊接工作宜在室 内进行，焊接环境的相对湿度应小于80%；
焊接环境的温度，对低合金 高强度结构钢应不低于5℃，普通碳素结
构钢应不低于0℃。主要钢构件 应在组装后 24h内焊接。
③ 露天焊接时，必须采取防风 和防雨措施；主要钢构8件应在组装
1
7
9
8
4
后12h内焊接。 信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

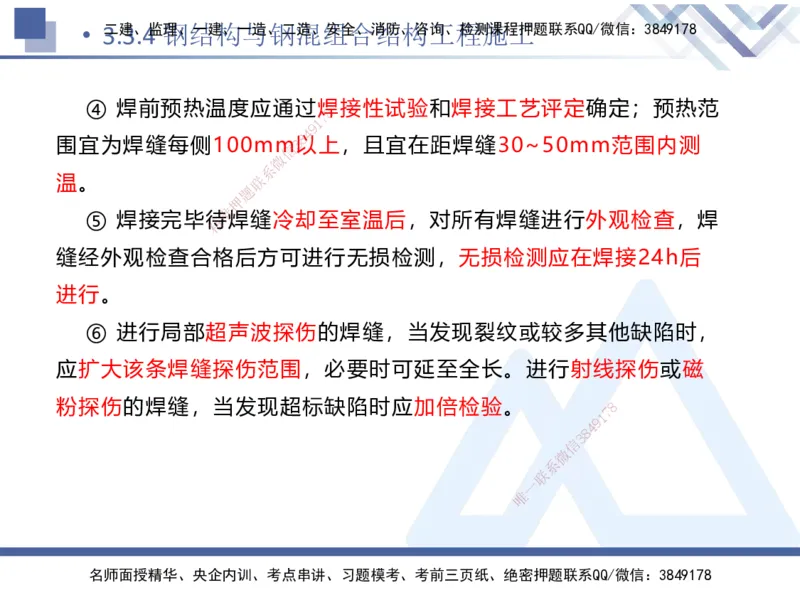

④ 焊前预热温度应通过焊 接性试验和焊接工艺评定确定；预热范
8
7
1
9
4
8
围宜为焊缝每侧100mm3以上，且宜在距焊缝30~50mm范围内测
信
微
系
温。 联
题
押
准
⑤ 焊接完毕精待焊缝冷却至室温后，对所有焊缝进行外观检查，焊
缝经外观检查合格 后方可进行无损检测，无损检测应在焊接24h后
进行。
⑥ 进行局部超声波探伤 的焊缝，当发现裂纹或较多其他缺陷时，
应扩大该条焊缝探伤范围，必 要时可延至全长。进行射线探伤或磁
粉探伤的焊缝，当发现超标缺陷时 应加倍检验。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

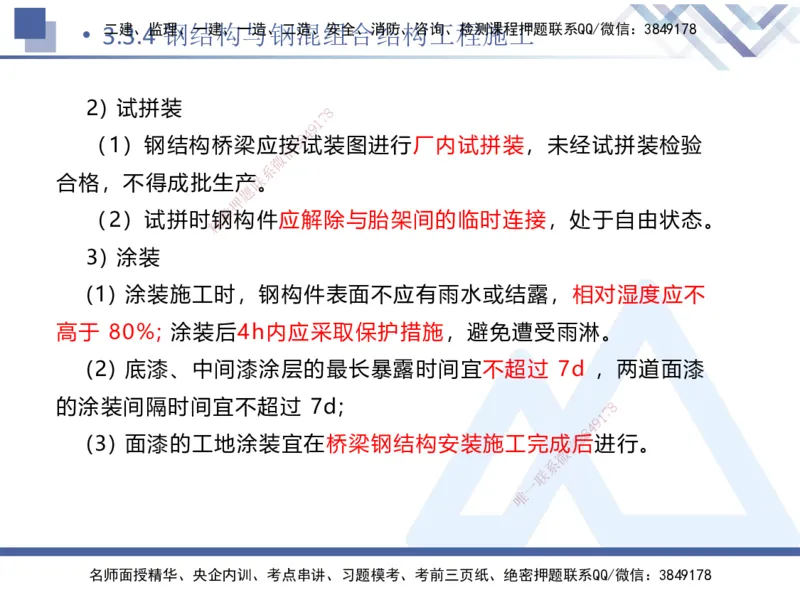

2) 试拼装
8
7
1
9
4
8
（1）钢结构桥梁应按3试装图进行厂内试拼装，未经试拼装检验
信
微
系
合格，不得成批生产联。
题
押
准
（2）试拼时精钢构件应解除与胎架间的临时连接，处于自由状态。
3) 涂装
(1) 涂装施工时，钢 构件表面不应有雨水或结露，相对湿度应不
高于 80%; 涂装后4h内应 采取保护措施，避免遭受雨淋。
(2) 底漆、中间漆涂层的最 长暴露时间宜不超过 7d ，两道面漆
的涂装间隔时间宜不超过 7d; 8
1
7
9
8
4
(3) 面漆的工地涂装宜在桥梁钢结构 安装施工完成信后
3
进行。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

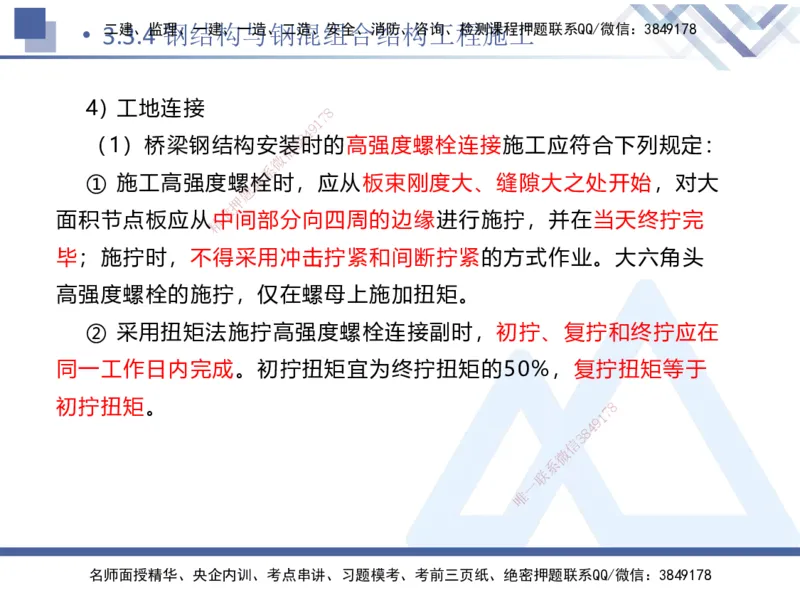

4) 工地连接
8
7
1
9
4
8
（1）桥梁钢结构安装3时的高强度螺栓连接施工应符合下列规定：
信
微
系
① 施工高强度螺联栓时，应从板束刚度大、缝隙大之处开始，对大
题
押
准
面积节点板应从精中间部分向四周的边缘进行施拧，并在当天终拧完
毕；施拧时，不得 采用冲击拧紧和间断拧紧的方式作业。大六角头
高强度螺栓的施拧，仅 在螺母上施加扭矩。
② 采用扭矩法施拧高强 度螺栓连接副时，初拧、复拧和终拧应在
同一工作日内完成。初拧扭矩 宜为终拧扭矩的50%，复拧扭矩等于
初拧扭矩。 8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

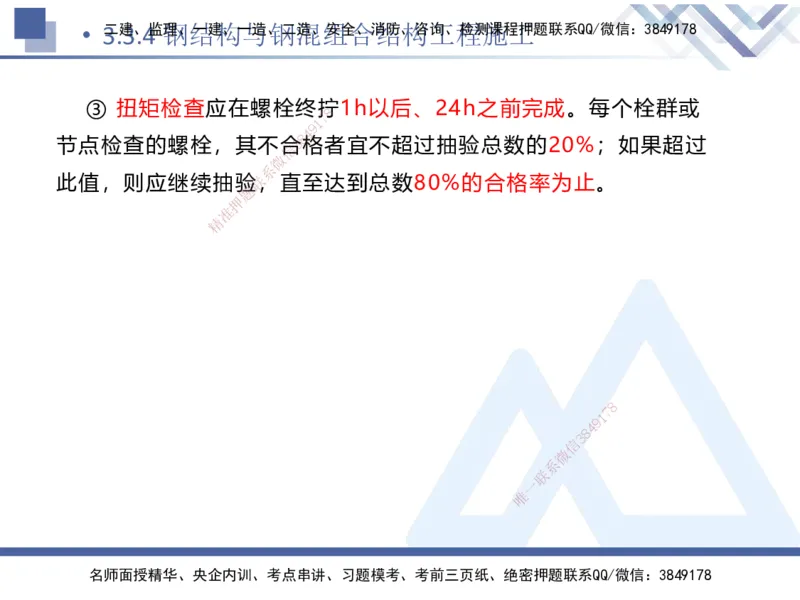

③ 扭矩检查应在螺栓终拧 1h以后、24h之前完成。每个栓群或
8
7
1
9
4
8
节点检查的螺栓，其不合3格者宜不超过抽验总数的20%；如果超过
信
微
系
此值，则应继续抽验联，直至达到总数80%的合格率为止。
题
押
准
精
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178• 3二.建3、.4监 钢理、结一建构、一与造、钢二混造、组安全合、消结防、构咨工询、程检测施课程工押题联系QQ/微信：3849178

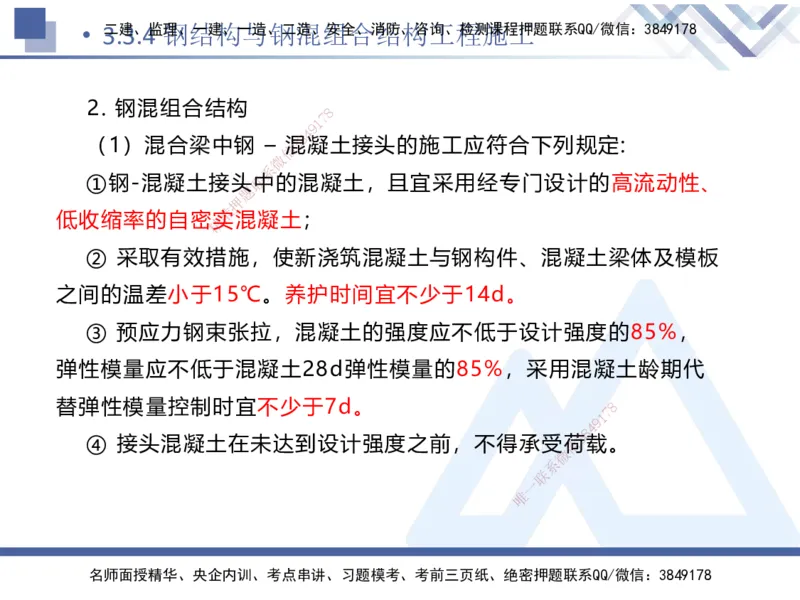

2. 钢混组合结构
8
7
1
9
4
8
（1）混合梁中钢 – 混3凝土接头的施工应符合下列规定:
信
微
系
①钢-混凝土接头联中的混凝土，且宜采用经专门设计的高流动性、
题
押
准
低收缩率的自密精实混凝土；
② 采取有效措施 ，使新浇筑混凝土与钢构件、混凝土梁体及模板
之间的温差小于15℃。 养护时间宜不少于14d。
③ 预应力钢束张拉，混 凝土的强度应不低于设计强度的85%，
弹性模量应不低于混凝土28d 弹性模量的85%，采用混凝土龄期代
替弹性模量控制时宜不少于7d。 8
1
7
9
8
4
④ 接头混凝土在未达到设计强度之 前，不得承受信荷
3
载。
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
感谢观看 THANKS
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
