（九）桩板式挡土墙
1.适用于一般地区、浸水地区和地震地区。
2.预制挡土板应待其混凝土强度达到设计强度的75% 以上方可进行吊装和运输。
3.桩身混凝土强度达到设计强度后方可开挖和安装挡土板，并进行墙背填土或开挖桩前土体。滑坡地段桩间
土体应间隔开挖，并从上至下逐层开挖，随挖随安装挡土板。

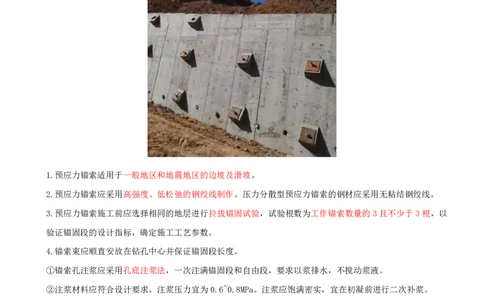

（十）预应力锚索
1.预应力锚索适用于一般地区和地震地区的边坡及滑坡。
2.预应力锚索应采用高强度、低松弛的钢绞线制作。压力分散型预应力锚索的钢材应采用无粘结钢绞线。
3.预应力锚索施工前应选择相同的地层进行拉拔锚固试验，试验根数为工作锚索数量的3且不少于3根，以
验证锚固段的设计指标，确定施工工艺参数。
4.锚索束应顺直安放在钻孔中心并保证锚固段长度。
①锚索孔注浆应采用孔底注浆法，一次注满锚固段和自由段，要求以浆排水，不搅动浆液。
②注浆材料应符合设计要求。注浆压力宜为0.6~0.8MPa。注浆应饱满密实，宜在初凝前进行二次补浆。
③地层具有腐蚀性或地下水具有侵蚀性时，注浆材料应采用抗侵蚀性水泥。
5.锚索张拉应按设计要求进行，并应符合下列规定：
① 张拉设备及仪表必须配套标定，配套使用，并按规定周期进行检校。使用过程中张拉设备出现异常现象或
设备检修后，均应重新检定。
②锚固段砂浆强度达到设计强度的 70%后方可张拉锚索。
③锚索张拉应分两次逐级进行，对加力值及锚索伸长值应做好记录。第一次张拉值应为总张拉力的70%，两次
张拉间隔时间不宜少于3～5d，其总拉力应符合设计要求。
⑤锚索张拉应采用伸长值校核应力，实际伸长值与计算伸长值之差不应大于±6%。⑥ 锚索张拉时，滑（断）丝总数不应超过钢丝总数的5%，且一束内滑（断）丝不超过1根。
在第二次张拉时，能够更准确地施加设计要求的总拉力，有效补偿第一次张拉后可能出现的预应力损失，确
保锚索达到预期的预应力效果。
6.锚索张拉完成7d后，应对其张拉力和外观进行复查，复查合格后方可切除多余的锚索，并锚固锁定。
7.封孔注浆应符合下列规定:
①封孔注浆浆液配比应符合设计要求。采用纯水泥浆时，水灰比宜为0.3~0.4;采用水泥砂浆时，宜为 0.5。

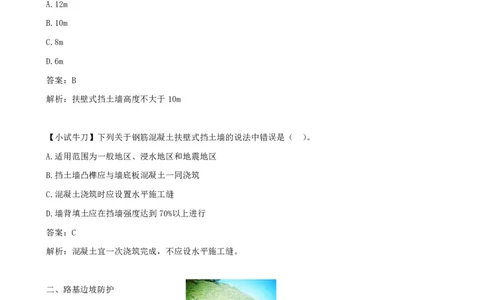

【小试牛刀】扶壁式挡土墙高度不宜大于（ ）。
A.12m
B.10m
C.8m
D.6m
答案：B
解析：扶壁式挡土墙高度不大于10m
【小试牛刀】下列关于钢筋混凝土扶壁式挡土墙的说法中错误是（ ）。
A.适用范围为一般地区、浸水地区和地震地区
B.挡土墙凸榫应与墙底板混凝土一同浇筑
C.混凝土浇筑时应设置水平施工缝
D.墙背填土应在挡墙强度达到70%以上进行
答案：C
解析：混凝土宜一次浇筑完成，不应设水平施工缝。
二、路基边坡防护
（一）植物防护
植物防护工程施工应避免在
暴雨季节、大风和高温条件下施工。
（二）客土植生防护
客土植生防护就是将客土（由种植土、腐殖质、肥料、保水剂等多种材料按一定比例混合而成的人工土壤）
通过特定的技术和工艺，喷射或铺设在原本不适合植物生长的坡面等区域，并播撒植物种子，使植物能够在
这些区域生长，从而实现对坡面等的防护和生态修复的一种技术手段。
土工网垫顺坡面铺设，铺设时应与坡面密贴，并采用长度不小于15cm的L形或U形钉垂直坡面固定，固定钉间距不宜大于1.5m；
土工网垫间应搭接不留空隙，搭接宽度不应小于5cm，并应在搭接处每间隔不大于1.5m设固定钉。

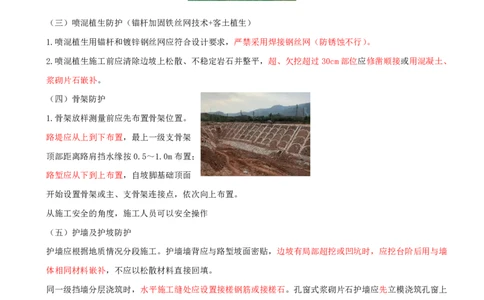

（三）喷混植生防护（锚杆加固铁丝网技术+客土植生）
1.喷混植生用锚杆和镀锌钢丝网应符合设计要求，严禁采用焊接钢丝网（防锈蚀不行）。
2.喷混植生施工前应清除边坡上松散、不稳定岩石并整平，超、欠挖超过30cm部位应修凿顺接或用混凝土、
浆砌片石嵌补。
（四）骨架防护
1.骨架放样测量前应先布置骨架位置。
路堤应从上到下布置，最上一级支骨架
顶部距离路肩挡水缘按0.5～1.0m布置；
路堑应从下到上布置，自坡脚基础顶面
开始设置骨架或主、支骨架连接点，依次向上布置。
从施工安全的角度，施工人员可以安全操作
（五）护墙及护坡防护
护墙应根据地质情况分段施工。护墙墙背应与路堑坡面密贴，边坡有局部超挖或凹坑时，应挖台阶后用与墙
体相同材料嵌补，不应以松散材料直接回填。
同一级挡墙分层浇筑时，水平施工缝处应设置接槎钢筋或接槎石。孔窗式浆砌片石护墙应先立模浇筑孔窗上
侧和左右侧现浇混凝土拱圈（提供稳定支撑 ），再砌筑浆砌片石。
（六）路堑边坡喷锚网防护
1.混凝土喷射前应进行试喷，确定施工水灰比。2.路堑边坡喷锚网防护：锚杆固定时应露出岩面，端部涂刷防锈漆并做成弯钩压住钢丝网。混凝土应采用机
械分两次喷射，喷射第一次混凝土后铺挂一层镀锌钢丝网，再喷射第二次混凝土。喷射作业应自下而上分层
进行，不应漏喷、脱层、网材露出、锚杆露头。喷射混凝土终凝2h后应进行养护，养护时间宜持续7～10d。
（七）锚杆（锚索）框架梁防护
1.锚杆（锚索）框架梁施工前应平整坡面，坡面局部松软部位应挖除并采用混凝土或浆砌片石嵌补。
2.锚杆（锚索）施工前应选择有代表性、地层相同、环境类似的相邻地段进行拉拔试验和开挖检验，试验孔
数不小于3孔，以验证锚杆（锚索）砂浆握裹性和锚固段地层的设计指标，确定施工工艺参数。

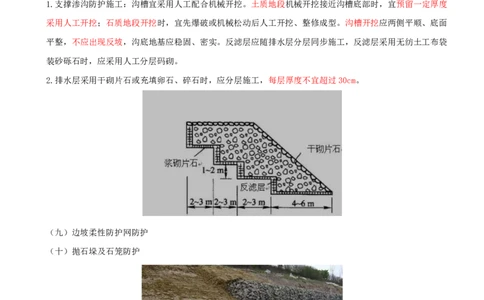

（八）支撑渗沟防护
1.支撑渗沟防护施工：沟槽宜采用人工配合机械开挖。土质地段机械开挖接近沟槽底部时，宜预留一定厚度
采用人工开挖；石质地段开挖时，宜先爆破或机械松动后人工开挖、整修成型。沟槽开挖应两侧平顺、底面
平整，不应出现反坡，沟底地基应稳固、密实。反滤层应随排水层分层同步施工，反滤层采用无纺土工布袋
装砂砾石时，应采用人工分层码砌。
2.排水层采用干砌片石或充填卵石、碎石时，应分层施工，每层厚度不宜超过30cm。
（九）边坡柔性防护网防护
（十）抛石垛及石笼防护
1.土工合成材料石笼主要包括土工格栅、塑料条带或土工绳网，应按设计规格、性能选用。
2.抛石垛防护施工：抛石前应做好抛投试验，确定抛投工艺参数。抛投应按先上游后下游、先深后浅、先远
后近的顺序进行。抛投应均匀，不留空档。抛石垛顶面应高出常水位50cm。当施工水位高于常水位时，则应高出施工水位50cm。防护标高以上的路堤填
料为细粒土时，应在抛石垛顶部铺设砂砾垫层。抛石垛的位置应准确，石料方量充足，抛石均匀，坡面坡率
应满足设计要求。
（十一）路基坡面防护施工要求
1.路基防护应随主体工程的完成，适时组织施工并及时完成。
2.各种防护设施应在稳定的地基和坡体上施工。在设有挡土墙或地下排水设施地段，应先做好挡土墙、排水
设施，再做防护。（先提高稳定性再做防护）
3.防护的坡体表面应先整平，有地下水露头时应做引排处理；防护层应与土石坡面密贴接合，背后不留空隙。
【小试牛刀】抛石垛防护施工中抛投顺序正确的是（ ）。
A.先上游后下游
B.先深后浅
C.先远后近
D.先下游后上游
E.先近后远
答案：ABC
【小试牛刀】在设有挡土墙或地下排水设施地段，挡土墙、排水设施及防护的施工顺序正确的是（ ）。
A.先做好挡土墙、防护，再做排水设施
B.先做好挡土墙、排水设施，再做防护
C.先做好防护、挡土墙，再做排水设施
D.先做好防护、排水设施，再做挡土墙
答案：B
解析：各种防护设施应在稳定的地基和坡体上施工。在设有挡土墙或地下排水设施地段，应先做好挡土墙、
排水设施，再做防护。
3.1.4 路基防排水施工一、地面水
对路基有危害的地面水，应采取措施拦截引排至路基范围以外。
1.在路堤天然护道外，可设置单侧或双侧排水沟，也可利用取土坑排水。农田高产区两侧排水困难时，可在
路堤坡脚设矮脚墙。
2.路堑应于路肩两侧设置侧沟，堑顶外可设置单侧或双侧天沟。
3.天沟、侧沟、排水沟、边坡平台截水沟等各类防排水设施的设置，应符合将水引排至路基以外的要求。
二、地下水
1.当地下水埋藏浅或无固定含水层时，可采用明沟、排水槽、渗水暗沟、边坡渗沟、支撑渗沟等。
2.当地下水埋藏较深或为固定含水层时，可采用渗水隧洞、渗井、渗管或仰斜式钻孔等。
3.1.5 路基附属工程施工修筑于路基上的电缆槽、接触网支柱基础和声屏障基础等应与路基同步施工，不应因其施工而损坏危及路基
的稳固与安全。
1.电缆槽
（1）路基上的电缆槽工程包括通信、信号、电力电缆槽和电缆井。
（2）通信、信号、电力电缆槽和电缆井施工应符合下列规定：
①电缆槽应采用现场集中预制，电缆槽泄水孔应预制成孔，其他预留孔可现场集中机械钻孔，泄水孔孔位应
对准排水槽。电缆井应采用现场浇筑。
②电缆槽安装时应采用机械在无水条件下切除基床表层级配碎石。切除后的槽底铺设透水砾石或碎石，其上
部铺设M10水泥砂浆找平层后安装电缆槽。
③电缆槽安装完成后应采用 C25 混凝土回填基坑，并及时施工槽外混凝土护肩。
④电缆槽与接触网支柱、声屏障基础间缝隙采用M10水泥砂浆或 C25 混凝土灌注密实。
⑤电缆井采用人工或机械挖槽，其周边超挖部分应采用C25 混凝土浇筑，底部设C25 混凝土垫层，电缆井开
口与电缆槽连接处内侧采用M10水泥砂浆抹平，连接错开处应采用 M10水泥砂浆封堵。
2.接触网基础
接触网支柱基础施工应符合下列规定
（1）接触网支柱基础宜在基床表层完成后施工。
（2）接触网支柱基础基坑施工时不应破坏路基及防护工程结构，不应侵占电缆槽排水沟位置。3.声屏障
（1）路基声屏障分为整体式和插板式两类，其基础均宜在路基整体成型后、轨道铺设和电缆槽施工前施工。
（2）整体式声屏障基础施工应符合下列规定：
①声屏障基础宜采用切割开槽。切割开槽应在路基本体碾压完成之后、电缆槽施工前进行。切割开槽时严禁
损坏各类管线。
②埋设锚杆钢筋时，基底钻孔采用机械成孔，放置锚杆钢筋后孔内应采用水泥砂浆注浆。砂浆强度达到设计
强度的 80%后应用C15 素混凝土找平基底。
③声屏障基础应采用混凝土浇筑。
④声屏障基础宜每 20～30m 设置一道沉降缝（伸缩缝）。
