一级建造师《机电工程管理与实务》-密训1下
3.4 智能化系统工程施工技术
1.* 监控产品的选择及检查 {P101}
(1)监控产品的选择需考虑：产品的品牌和产地、应用实践以及供货渠道和供货周期；产品支持的
系统规模及监控距离；产品的网络性能及标准化程度。
(2)进口设备应提供：质量合格证明、检测报告及安装、使用、维护说明书等文件资料(中文译文)，
还应提供原产地证明和商检证明。
2.* 监控设备的安装要求 {P101}

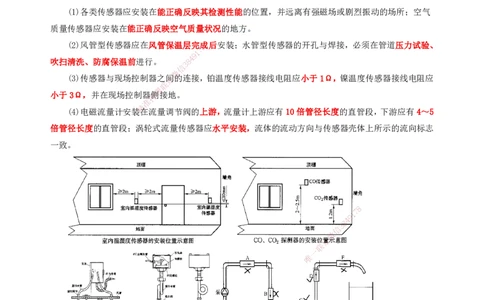

1）主要输入设备的安装要求
(1)各类传感器应安装在能正确反映其检测性能的位置，并远离有强磁场或剧烈振动的场所；空气
质量传感器应安装在能正确反映空气质量状况的地方。
(2)风管型传感器应在风管保温层完8成 后安装；水管型传感器的开孔与焊接，必须在管道压力试验、
7
1
9
4
吹扫清洗、防腐保温前进行。 8
3
信
微
(3)传感器与现场控制器之系间的连接，铂温度传感器接线电阻应小于1Ω，镍温度传感器接线电阻应
联
题
小于3Ω，并在现场控制器押侧接地。
准
精
(4)电磁流量计安装在流量调节阀的上游，流量计上游应有10倍管径长度的直管段，下游应有4～5
倍管径长度的直管段；涡轮式流量传感器应水平安装，流体的流动方向与传感器壳体上所示的流向标志
一致。
8
7
1
9
4
8
3
信
微
系
联
一
唯
3.* 建筑智能化系统调试检测的要求 {P104}
1）公共广播系统的调试检测
(1)检测公共广播系统的声场不均匀度、漏出声衰减、系统设备信噪比符合设计要求。
(2)紧急广播包括火灾应急广播功能时还应检测的内容包括：紧急广播具有最高级别的优先权；紧
急广播向相关广播区域播放警示信号、警报语声、实时指挥语声的响应时间；音量自动调节功能。
2）建筑设备监控系统的调试检测
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(1)变配电系统调试检测
①电源及主供电回路的电流值显示、电压值显示、功率因数测量、电能计量；
②变压器和高低压开关的运行状况及故障（超温）报警；
③应急发电机组的供电电流、电压及频率和储油罐液位监视，故障报警；
④不间断电源和蓄电池组及充电设备的工作状态。
(2)其他系统调试检测
系统 调试检测的相关参数及要求
锅炉出口热水的
锅炉机组
温度、压力、流量、热源系统功能、热交换系统功能

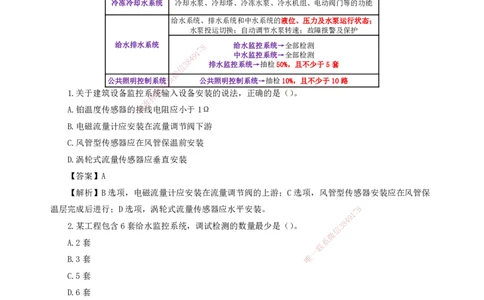

冷冻冷却水系统 冷却水泵、冷却塔、冷冻水泵、冷水机组、电动阀门等的功能
给水系统、排水系统和中水系统的液位、压力及水泵运行状态；
水泵投运切换；自动调节水泵转速；故障报警及保护
给水排水系统 8 给水监控系统→全部检测
7
1
9 中水监控系统→全部检测
4
8
信 3 排水监控系统→抽检50%，且不少于5套
微
系
公共照明控制系统 公共照明控制系统→抽检10%，且不少于10路
联
题
1.关于建筑设备监控系统输入设备安装的说法，正确的是（）。
押
准
A.铂温度传感器的精接线电阻应小于1Ω
B.电磁流量计应安装在 流量调节阀下游
C.风管型传感器应在风管保 温前安装
D.涡轮式流量传感器应垂直安装
【答案】A
【解析】B选项，电磁流量计应安装在流 量调节阀的上游；C选项，风管型传感器安装应在风管保
温层完成后进行；D选项，涡轮式流量传感器应水 平安装。 8
1
7
9
8
4
2.某工程包含6套给水监控系统，调试检测的数量 最少是（）。
信
3
微
A.2套 系
联
一
B.3套 唯
C.5套
D.6套
【答案】D
【解析】公共照明控制系统按照明回路总数的10%抽检，且不少于10路；给水和中水监控系统全部
检测；排水监控系统抽检50%，且不少于5套。
3.5 电梯工程安装技术
1.电梯安装资料 {P108}
电梯安装单位提供的资料包括：安装许可证和安装告知书；审批手续齐全的施工方案；施工现场作
业人员持有的特种设备作业证。【两证一书一方案】
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2.曳引式电梯安装的相关要求 {P109}
(1)轿厢缓冲器支座下的底坑地面应能承受满载轿厢静载4倍的作用力。
(2)厅门预留孔必须设有高度不小于1200mm的安全保护围封，并左右开启；保护围封下部应有高度
不小于100mm的踢脚板，机房通向井道的预留孔应设置临时盖板。
(3)电梯主电源开关应能切断电梯正常使用情况下的最大电流；机房电源中性线和接地线应分开，
接地装置的接地电阻值不应大于4Ω。
(4)电梯井道设有永久性电气照明，采用36V安全电压，照度不小于50lx，井道最高点和最低点0.5m
范围内各装一盏灯，中间灯间距不超过7m，分别在机房和底坑设置开关。
(5)动力和电气安全装置的导体之间和导体对地之间的绝缘电阻不得小于0.5MΩ。

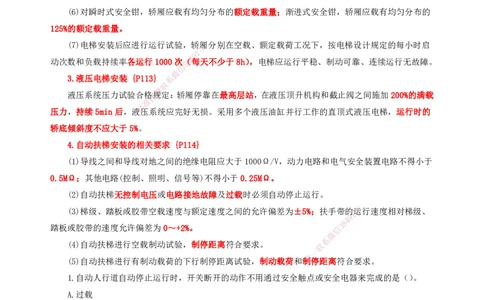

(6)对瞬时式安全钳，轿厢应载有均匀分布的额定载重量；渐进式安全钳，轿厢应载有均匀分布的
125%的额定载重量。
(7)电梯安装后应进行运行试验，轿8厢 分别在空载、额定载荷工况下，按电梯设计规定的每小时启
7
1
9
4
动次数和负载持续率各运行1000次（8每天不少于8h），电梯应运行平稳、制动可靠、连续运行无故障。
3
信
微
3.液压电梯安装 {P113} 系
联
题
液压系统压力试验合格押规定：轿厢停靠在最高层站，在液压顶升机构和截止阀之间施加200%的满载
准
精
压力，持续5min后，液压系统应完好无损。采用多个液压油缸并行工作的直顶式液压电梯，运行时的
轿底倾斜度不应大于5%。
4.自动扶梯安装的相关要求 {P114}
(1)导线之间和导线对地之间的绝缘电阻应大于1000Ω/V，动力电路和电气安全装置电路不得小于
0.5MΩ；其他电路(控制、照明、信号等) 不得小于0.25MΩ。
(2)自动扶梯无控制电压或电路接地故障及 过载时必须自动停止运行。
8
(3)梯级、踏板或胶带空载速度与额定速度之间 的允许偏差为±5%；扶手带的
1
7运行速度相对梯级、
9
8
4
踏板或胶带的速度允许偏差为0～+2%。 信 3
微
系
(4)自动扶梯进行空载制动试验，制停距离符合要求。 联
一
唯
(5)自动扶梯进行有制动载荷的下行制停距离试验，制动载荷 和 制停距离符合要求。
1.自动人行道自动停止运行时，开关断开的动作不用通过安全触点或安全电器来完成的是（）。
A.过载
B.踏板下陷
C.扶手带入口保护装置动作
D.附加制动器动作
【答案】A
【解析】当自动扶梯、自动人行道停止运行时，有三种情况开关断开的动作不用通过安全触点或安
全电路来完成，分别是无控制电压、电路接地故障、过载。
2.关于电梯整机验收要求的说法，错误的是（）。
A.电梯的动力电路必须有过载保护装置
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
B.断相保护装置应使电梯不发生危险故障
C.电梯门锁装置必须与其型式试验证书相符
D.限速器在联动试验中应使电梯主机延时制动
【答案】D
【解析】限速器与安全钳电气开关在联动试验中必须动作可靠，且应使驱动主机立即制动。
3.6 消防工程施工技术
1.消防给水及消火栓系统施工技术要求 {P121}

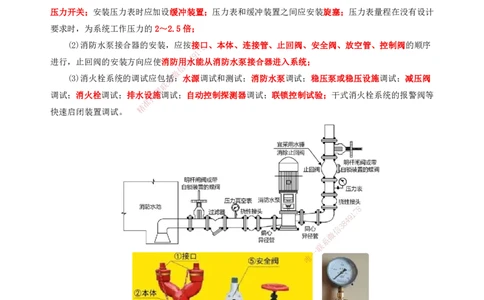

(1)消防水泵的出水管上应安装消声止回阀、控制阀、压力表；系统的总出水管上还应安装压力表、
压力开关；安装压力表时应加设缓冲装置；压力表和缓冲装置之间应安装旋塞；压力表量程在没有设计
要求时，为系统工作压力的2～2.5倍；
(2)消防水泵接合器的安装，应按接8口 、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序
7
1
9
4
进行，止回阀的安装方向应使消防用8水能从消防水泵接合器进入系统；
3
信
微
(3)消火栓系统的调试应包系括：水源调试和测试；消防水泵调试；稳压泵或稳压设施调试；减压阀
联
题
调试；消火栓调试；排水设押施调试；自动控制探测器调试；联锁控制试验；干式消火栓系统的报警阀等
准
精
快速启闭装置调试。
8
1
7
9
8
4
信
3
微
系
联
一
唯
2.自动喷水灭火系统施工技术要求 {P121}
(1)自动喷水灭火系统的管道横向安装宜设2‰～5‰的坡度且坡向排水管；
(2)闭式喷头在安装前应进行密封性能试验；喷头安装必须在系统试压、冲洗合格后进行；喷头安
装应使用专用扳手，严禁利用喷头的框架施拧；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(3)报警阀组安装应在供水管网试压、冲洗合格后进行，先安装水源控制阀、报警阀，然后进行报
警阀辅助管道的连接；
(4)水流指示器应使电器元件竖直安装在水平管道的上侧，动作方向和水流方向一致；
3.* 防烟排烟系统施工技术要求 {P123}
(1)排烟风管法兰垫片厚度不小于3mm；排烟风管隔热层厚度不小于40mm；
(2)排烟防火阀应设置独立的支吊架；排烟防火阀应顺着气流方向关闭；防火分区隔墙两侧的防火
8
阀距墙表面应不大于200mm； 1 7
9
4
8
3
(3)防排烟风机应设在混凝土或信钢架基础上，且不应设置减振装置；若排烟系统与通风空调系统共
微
系
用且需要设置减振装置，不应联使用橡胶减振装置；
题
押
(4)风管与风机的连接准宜采用法兰连接，或采用不燃材料柔性短管连接；当风机仅用于防排烟时，
精
不宜采用柔性连接；
(5)防排烟系统的调试内容包括：排烟防火阀及排烟阀的调试，常闭送风口及排烟口的调试，自动
排烟窗和活动挡烟垂壁的调试；送 风机和排烟风机的调试，机械加压系统风速及余压的调试，机械排烟
系统风速和风量的调试；机械加压送风 系统、机械排烟系统、自动排烟窗和活动挡烟垂壁的联动调试。
4.消防工程验收的相关规定 {P124}
(1)下列的特殊建设工程，建设单位应当向 地方人民政府住房和城乡建设主管部门申请消防设计审
8
1
7
查，并在建设工程竣工后向消防设计审查验收主管部门申请消防验收。 9
8
4
信
3
(2)消防设计审查验收主管部门自受理之日起15日内 组织实施消防验收微，并在现场评定检查合格后
系
签发《建筑工程消防验收意见书》；其他建设工程，建设单位 应当在工一程
联
竣工验收合格之日起5个工作
唯
日内申请消防备案。
(3)消防验收提交消防验收申报表；工程竣工验收报告；涉及消防的建设工程竣工图纸。
(4)消防备案提交消防验收备案表；工程竣工验收报告；涉及消防的建设工程竣工图纸。
1.【背景节选】如利用图2对消防水泵接合器组装进行交底。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
【问题】说出图中代号1和代号2代表的部件名称，水流方向是A还是B？
【答案】图中代号1为止回阀；代号2为安全阀；水流方向是A。
第4章 工业机电工程安装技术
4.1 机械设备安装技术
8
1.设备基础施工质量验收要求 {P11 729}
9
4
8
3
(1)基础施工单位应提供设备基信础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护、
微
系
混凝土强度是否符合设计要求联；如果对基础的强度有怀疑，可请有检测资质的工程检测单位对基础的强
题
押
度进行复测；【培养强度】准
精
(2)大型锻压设备、汽 轮发电机组、大型油罐等重要的设备基础应做预压强度试验，预压合格并有
预压沉降详细记录。
2.机械设备安装的一般程序 { P130}
开箱检查→基础检查验收→基础测 量放线→垫铁设置→吊装就位→安装调整→固定与灌浆→零部
件清洗与装配→润滑与加油→试运行→验收。
3.机械设备垫铁的设置要求 {P134}
8
(1)垫铁与设备基础应接触良好；每组垫铁放置 整齐平稳并接触良好； 9 1
7
8
4
信
3
(2)每个地脚螺栓旁边至少应有一组垫铁，并设置在 靠近地脚螺栓和主微要受力部位下方；
系
(3)设备底座有接缝处的两侧应各设置一组垫铁，每组垫 铁的块数一不
联
宜超过5块；
唯
(4)放置平垫铁，厚的放在下面，薄的放在中间，每块垫铁的厚 度不宜小于2mm；
(5)垫铁端面露出设备底面外缘，平垫铁露出10～30mm，斜垫铁露出10～50mm；垫铁组伸入设备底
座底面的长度超过设备地脚螺栓的中心；
(6)除铸铁垫铁外，设备调整完毕后各垫铁相互间用定位焊焊牢。
4.机械设备典型零部件的安装要求 {P132}
1）螺纹连接件
常用的紧固方法包括：定力矩法、测量伸长法、液压拉伸法、加热伸长法。
2）过盈配合件
装配方法包括：压入装配、低温冷装配、加热装配法，现场主要采用加热装配法。
3）齿轮装配
(1)齿轮基准面端面与轴肩或定位套端面应靠紧贴合；且用0.05mm塞尺检查不应塞入；基准端面与
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
轴线的垂直度应符合传动要求；
(2)相互啮合的圆柱齿轮副的轴向错位应符合要求：齿宽B≤100mm时，轴向错位≤5%B；齿宽B＞100mm
时，轴向错位≤5mm；
8
7
1
9
4
8
3
信
(3)用压铅法检查齿轮的啮合微间隙，沿齿宽方向应均匀放置至少2根铅丝，铅丝直径不超过间隙的3
系
联
倍，铅丝长度不小于5个齿距；
题
押
准
精
(4)用着色法检查齿轮啮合的接触斑点， 颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮；
圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；圆锥齿轮接触斑点，应趋于齿侧面中部并接近小端；
8
1
7
9
齿顶和齿端棱边不应有接触；可逆转的齿轮副，齿的 两面均应检查。 8 4
信
3
微
系
联
一
唯
4）联轴器装配
(1)联轴器装配时，两轴心径向位移、两轴线倾斜、端面间隙应符合要求；
(2)将两个半联轴器一起转动，每转90°测量一次，记录5个位置的径向位移测量值和位于同一直
径两端测点的轴向测量值；
(3)联轴器测量可采用塞尺、塞尺和专用工具或百分表和专用工具；测量端面间隙时，应将两轴的
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
轴向相对施加适当推力，消除轴向窜动的间隙后，再测量其端面间隙。
5）滑动轴承装配
(1)瓦背与轴承座孔的接触要求、上下轴瓦中分面的接合情况、轴瓦内孔与轴颈的接触点数，应符
合随机技术文件的规定；
(2)上下轴瓦中分面的接合情况：对厚壁轴瓦，在未拧紧螺栓时，用0.05mm塞尺检查，任何部位塞
入深度应不大于接合面宽度的1/3；对于薄壁轴瓦，在装配后，用0.02mm塞尺检查，不应塞入；薄壁轴
8
7
1
9
瓦的接触面不宜研刮； 4
8
3
信
(3)轴颈与轴瓦的侧间隙可用微塞尺检查，单侧间隙为顶间隙的1/2～2/3；轴颈与轴瓦的顶间隙用压
系
联
铅法检查。 题
押
准
精
6）滚动轴承装配
8
(1)采用压装法，压入力应通过专用工具或在固 定圈上垫以软金属棒、金属套1 7传递，不得通过轴承
9
8
4
的滚动体和保持架传递； 信
3
微
系
(2)采用温差法，加热温度不应高于120℃，冷却温度不 应低于-80℃联；
一
唯
(3)轴承外圈与轴承座孔在对称中心线120°范围内，与轴承 盖 孔在对称中心线90°范围内应均匀
接触，且用0.03mm塞尺检查，不得塞入轴承外圈宽度的1/3；
5.影响设备安装精度的因素 {P135}
影响设备安装精度的因素如下表所示，其中设备制造对安装精度的影响主要是加工精度和装配精度；
装配精度将直接影响设备的运行质量，包括各运动部件之间的相对运动精度，配合面之间的配合精度和
接触质量；各运动部件之间的相对运动精度包括直线运动精度、圆周运动精度、传动精度。
影响因素 对安装精度的影响主要是……
设备基础 强度、沉降、抗振性能
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
垫铁埋设 承载面积、接触情况
设备灌浆 强度、密实度
地脚螺栓 紧固力、垂直度
设备制造 加工精度、装配精度
测量误差 仪器精度、基准精度
环境因素 基础温度变形、设备温度变形、恶劣环境场所
设备基准件 标高差、水平度、铅垂度、直线度、平行度等
6.* 设备试运行 {P138}
1）泵的试运行
(1)试运行的介质宜采用清水；当不是清水时，应按介质的密度、相对密度折算为清水进行试运行，
流量不应小于额定值的20%；电流不得超过电动机的额定电流；
(2)轴承、轴承箱和油池润滑油的温升不应超过环境温度40℃，滑动轴承温度不应大于70℃，滚动
轴承温度不应大于80℃；
(3)泵在额定工况下连续试运行时间不少于下表规定；
8
7
1
泵的轴功4率9（kW） 连续试运行时间（min）
8
3
信≤50 30
微
系＞50～100 60
联
题 ＞100～400 90
押
准 ＞400 120
精
(4)泵在试运行中，应检查机械密封的泄露量、填料密封的泄漏量、温度温升和振动，以及电机的
电流和水流量等内容；
(5)停泵后先关闭泵的入口阀 门，待泵冷却后再依次关闭附属系统的阀门；高温泵停机后每隔20～
30min盘车半圈，并直到泵体温度降 至50℃为止。【235】
1.下列选项中，属于垫铁作用的有（ ）。
A.找正调平机械设备
B.减小基础的受力
1
7 8
9
8
4
C.把设备重量传递到基础 信 3
微
系
D.工作载荷传递到基础 联
一
唯
E.加强基础强度
【答案】ACD
【解析】1）找正调平机械设备，通过调整垫铁的厚度，可使设备安装达到设计或规范要求的标高
和水平度；2）能把设备重量、工作载荷和拧紧地脚螺栓产生的预紧力通过垫铁均匀地传递到基础。
2.影响机械设备安装精度的因素不包括（）。
A.设备测量基准的选择
B.设备制造的质量
C.设备基础的硬度
D.设备安装环境
【答案】C
【解析】设备基础对安装精度的影响主要是强度、沉降、抗振性能；没有基础的硬度。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3.机械设备典型零部件装配的要求，正确的是（）。
A.齿轮装配时，圆柱齿轮和涡轮的接触斑点应趋于齿侧面顶部
B.联轴器装配时，应将两个半联轴器每转180°测量一次
C.滑动轴承装配时，轴颈与轴瓦的侧间隙可用塞尺检查
D.采用温差法装配滚动轴承时，加热温度不应高于150℃
【答案】C
【解析】A选项，圆柱齿轮和涡轮的接触斑点应趋于齿侧面中部；B选项，联轴器装配时，应将两
个半联轴器每转90°测量一次；D选项，采用温差法装配滚动轴承时，加热温度不应高于120℃，冷却
温度不应低于-80℃。
4.2 工业管道施工技术
1.工业管道安装前的检验 {P147} 8
7
1
9
4
1）管材管件的检验 8
3
信
微
(1)使用前核对管材管件的系材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。
联
题
(2)铬钼合金钢、含镍押低温钢、镍及镍合金钢、不锈钢、钛及钛合金材料的管道组成件，应采用光
准
精
谱分析或其他方法对材质进行复查，并做好标识。
2）阀门的检验
强度试验 ①抽检比例：抽检10%且不少于1个；特殊情况逐个检查
建筑
②试验压力：分别是公称压力的1.5倍和公称压力的1.1倍
管道阀门
严密性试验 ③ 持续时间：15、15、15；15、30、60；30、60、180s
强度试验
空调水 ①试验压 力：分别是公称压力的1.5倍和公称压力的1.1倍
管道阀门 ②持续时间：强度试验5min
严密性试验
8
制冷剂 强度试验 ①试验压力：分别 是 公称压力的1.5倍和公称压
8
力4 9的 1
7
1.1倍
管道阀门 ②持续时间：强度试 验5min；严密性试验30s信
3
严密性试验
微
系
压力试验 ①试验介质：洁净水、水中 氯离子含量不联超过25ppm（25×10-6）
一
②试验压力：分别是20℃时最 大允许唯工作压力的1.5倍和1.1倍
工业 ③试验温度：5～40℃，低于5℃采 取升温措施
管道阀门 ④持续时间：5min
密封试验
⑤安全阀校验：委托有资质的检验机构进行整定压力调整和密封
试验，做好记录、铅封，并出具校验报告
2.工业管道安装 {P148}
1）管道的加工要求
(1)有色金属、不锈钢→机械加工、等离子弧切割；
(2)碳素金属、合金钢→机械加工、等离子弧切割、火焰切割。
2）管道的安装要求
(1)管道与设备的连接应在设备安装定位并紧固地脚螺栓后进行；连接前在自由状态下检验法兰的
平行度和同轴度；最终连接时，应在联轴器上架设百分表监视设备的位移；管道试压、吹扫、清洗合格
后，应对管道与机器的接口进行复位检验；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(2)大型储罐的管道与泵或其他有独立基础的设备连接，应在储罐液压(充水)试验合格后安装，或
在储罐液压(充水)试验及基础初阶段沉降后，再进行储罐接口处法兰的连接。
3）补偿器的安装要求
(1)π型和Ω型膨胀弯管安装前按设计文件规定进行预拉伸或预压缩；并在两个固定支架之间的管
道安装完毕、与固定支架连接牢固后进行；预拉伸或预压缩的焊口位置与膨胀弯管起弯点应大于2m；
(2)波纹管膨胀节安装前按设计文件规定进行预拉伸或预压缩；安装时应设临时约束装置，临时约
束装置应待管道安装固定或压力试验合格后再拆除或解除；波纹管膨胀节内套管焊接固定的一端，水平
管道上应位于介质流入端，垂直管道上应位于上部。
4）支吊架的安装要求
(1)弹簧支吊架的弹簧高度应按设计文件要求确定，弹簧应调整至冷态值；弹簧的临时固定件，如
定位销(块)，应待系统安装、试压、绝热完毕后方可拆除；
(2)无热位移的管道，其吊杆应垂直8安 装。有热位移的管道，吊点应于位移的相反方向偏置，设计
7
1
9
4
文件无规定时，按位移值的1/2偏位8安装。两根有热位移的管道不得使用同一吊杆。在热负荷运行时，
3
信
微
应及时对支吊架进行检查与调整系。
联
题
3.* 管道工厂化预制押{P152}
准
精
(1)管道工厂化预制工作流程：深化设计→形成管道预制加工图→管段切割→坡口加工→管段组对
→焊接→无损检测→热处理→压力试验/严密性试验→吹扫/清洗→防腐→管口封闭/成品包装→交付现
场安装。
(2)管道工厂化预制工作流程需根据施工图的设计深度、预制率；现场管理水平、施工机械作业能
力、预制设备的能力和技术水平、设计技 术要求、现场条件等因素综合确定。
(3)预制完成的管段，应将内部清理干净并 封堵管口，完成管段的外防腐并进行必要的标记。预制
8
成品管段应进行适当的包装和防护，防止在存放和运 输过程中出现变形现象。
1
7
9
8
4
4.管道压力试验 {P154} 信 3
微
系
1）压力试验的替代形式 联
一
唯
(1)压力试验应以液体为试验介质，当管道的设计压力≤0.6 MPa ，也可采用气体为试验介质，但应
采取可靠、有效的安全措施；当管道的设计压力＞0.6MPa，设计和建设单位认为液压试验不切实际，例
如，管道系统设计未考虑充水载荷、生产中不允许有残留微量水渍，可按设计要求和施工技术标准的规
定以气压试验代替液压试验；
(2)当现场条件不允许进行液压试验和气压试验时，可同时采用下列方法代替压力试验：所有环向、
纵向对接焊缝和螺旋焊缝应进行100%射线检测或100%超声检测；其他焊缝(包括管道组成件与管道支承
件连接的焊缝)应进行100%渗透检测或100%磁粉检测；由设计单位进行管道系统柔性分析；采用敏感气
体或浸入液体的方法进行泄漏性试验。
2）液压试验的实施要点
(1)承受内压的地上钢管道及有色金属管道的试验压力为设计压力的1.5倍,埋地钢管道的试验压力
应为设计压力的1.5倍，且不低于0.4MPa；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(2)设计温度＞试验温度时，P=1.5P[σ]/[σ]，当[σ]/[σ]t＞6.5时，取6.5；
T T t T
(3)承受内压的埋地铸铁管道的试验压力，当设计压力≤0.5MPa时，应为设计压力的2倍；当设计
压力＞0.5MPa时，应为设计压力加0.5MPa；
(4)液压试验应缓慢升压，达到试验压力稳压10min，再将压力降至设计压力稳压30min，检查压力
表有无压降、管道所有部位有无渗漏和变形。
3）气压试验的实施要点
(1)承受内压的钢管道及有色金属管道的试验压力应为设计压力的1.15倍，真空管道的试验压力为
0.2MPa；试验前应用0.2MPa的空气进行预试验；试验时应装有设定压力不高于1.1倍试验压力的压力
泄放装置；
(2)试验时缓慢升压，当压力升至试验压力的50%，如未发现异常或泄漏，继续按试验压力的10%逐
级升压，每级稳压3min直至试验压力，在试验压力稳压10min，再将压力降至设计压力，采用发泡剂或
其他手段检验应无泄漏，停压时间根据查8 漏工作需要确定。
7
1
9
4
4）泄漏性试验的实施要点 8
3
信
微
(1)输送极度和高度危害介系质以及可燃介质的管道，必须进行泄漏性试验；
联
题
(2)泄漏性试验的试验押介质宜为空气，试验压力为设计压力；
准
精
(3)泄漏性试验应在压力试验合格后进行，也可结合试车一并进行；
(4)泄漏性试验应逐级缓慢升压，达到试验压力稳压10min，采用涂刷中性发泡剂或采用显色剂、气
体分子感测仪等方法，巡回检查阀 门填料函、法兰或螺纹连接处、放空阀、排气阀、排净阀等所有密封
点应无泄漏；
(5)经气压试验合格且在试验后未经拆 卸过的管道可不进行泄漏性试验。
5.管道吹扫清洗 {P158}
8
(1)水冲洗的合格标准：以排出口的水色和透明 度与入口水目测一致为合格。
1
7
9
8
4
(2)空气吹扫的合格标准：在排气口设置贴有白布或 涂刷白色涂料的木制信靶3板，吹扫5min后靶板上
微
系
无铁锈、尘土、水分及其他杂物为合格。 联
一
唯
(3)忌油管道应按设计文件规定进行脱脂处理；脱脂液的配方 应 经试验鉴定后再采用，脱脂剂在使
用前应对其外观、反应介质、不挥发物、油脂含量、水分进行复验。
(4)脱脂后应及时将残液排净，再用清洁、无油的压缩空气或氮气吹干，不得采用自然蒸发的方法
清除残液；有防锈要求的脱脂件脱脂后，可采用充氮封存或气相防锈纸、气相防锈塑料袋进行密封保护。
(5)管道化学清洗清洗液的配方应经试验鉴定后再采用；管道酸洗钝化应按脱脂去油、酸洗、水洗、
钝化、水洗、无油压缩空气吹干的顺序进行；化学清洗合格的管道采取封闭或充氮保护措施。
(6)润滑、密封、控制系统的油管道，在酸洗合格后、系统试运行前进行油清洗；不锈钢油管道采
用蒸汽吹净后进行油清洗；经酸洗钝化或蒸汽吹扫合格的油管道宜在2周内进行油清洗。
(7)油清洗应采用循环的方式进行，每8h在40～70℃内反复升降油温2～3次，并及时清洗或更换
滤芯；油清洗后采用滤网检验，合格后采取封闭或充氮保护措施。
1.下列管道试验中，可结合试车一并进行的是（）。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
A.真空试验
B.通球试验
C.泄漏性试验
D.压力试验
【答案】C
【解析】泄露性试验可结合试车一并进行。
2.【背景节选】某机电工程公司承接了电厂制氢系统机电安装工程，其范围包括：设备安装，主要
有电解槽、氢气分离器等11台设备的安装；管道安装，包括氢气和氧气管道安装、阀门及其附件安装；
系统试运行，包括严密性试验、系统冲洗以及系统模拟试验。
……
事件2：管道安装完毕后，施工单位进行了管道系统试验，并一次性通过。
【问题】管道系统试验包括哪几种类8 型？
7
1
9
4
【答案】管道系统试验包括压力8试验、泄漏性试验、真空度试验。
3
信
微
3.【背景节选】采用氮气作系为试验介质，先缓慢升压到设计压力的50%，经检查无异常，再以10%
联
题
试验压力逐级升压，每级稳押压3min，直至试验压力，稳压10min降到设计压力，检查管道无泄漏。
准
精
【问题】氧气管道的酸洗钝化有哪些工序内容？计算氧气管道采用氮气进行压力试验的试验压力。
【答案】1）氧气管道的酸洗钝化工序内容有脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气
吹干。
2）氧气管道采用氮气进行压力试验的试验压力应为设计压力的1.15倍，即1.15×0.8=0.92MPa。
4.3 电气装置安装技术
1.* 变压器安装技术 {P160}
8
1）变压器的运输就位和器身检查
1
7
9
8
4
(1)充干燥气体运输的变压器，油箱内的气体压力应 保持在0.01～0.03MP信a3，干燥气体露点低于-40℃，
微
系
始终保持正压并设压力表进行监视；同时采取防雨防潮措施； 联
一
唯
(2)机械牵引时，着力点应在变压器重心以下，倾斜角不超过 1 5°，牵引速度不超过2m/min；装有
气体继电器的变压器，应使变压器顶盖沿气体继电器的气流方向有1.0%～1.5%的升高坡度；
2）变压器的交接试验
试验类别 试验要求
绝缘油试验
SF 气体绝缘的变压器应进行SF 气体含水量的检验及检漏
或SF 气体试验 6 6
6
测量铁芯及夹件的
测量铁芯对地、有外引接地线的夹件对地及铁芯对夹件的绝缘电阻
绝缘电阻
① 变压器的直流电阻与出厂实测值比较，变化不大于2%；
② 1600kVA以上的变压器，各相绕组之间差别不大于2%；无中性点引出的绕组，线间差别不大
测量绕组连同套管的
于1%；
直流电阻
③ 1600kVA及以下的变压器，各相绕组之间差别不大于4%；无中性点引出的绕组，线间差别不
大于2%
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
测量绕组连同套管的
用2500V摇表测量各相高压绕组对外壳的绝缘电阻值，
绝缘电阻
用500V摇表测量各相低压绕组对外壳的绝缘电阻值；测量后放电处理
吸收比（R ÷R ）
60s 15s
进行绕组连同套管的 电力变压器新装注油后，大容量变压器静置12h进行耐压试验；
交流耐压试验 10kV以下小容量变压器，静置5h以上进行耐压试验
检查相位、所有分接的
电压比、三相绕组的连 采用直流感应法或交流电压法分别检测变压器三相绕组的极性和连接组别
接组别
进行额定电压下的冲 额定电压下的冲击合闸试验应进行5次，每次间隔的时间宜为5min。其中750kV变压器第一次冲
击合闸试验 击合闸后的带电运行时间不少于30min，其后可逐次缩短，但不少于5min
3）变压器的送电试运行
(1)变压器第一次投入可全压冲击合闸，且由高压侧投入；
(2)变压器应进行5次空载全压冲击合闸，且无异常情况；
(3)变压器试运行要记录冲击电流，空载电流，一、二次电压及温度；
8
(4)变压器空载运行24h，无异常情1 7况方可投入负荷运行。
9
4
8
3
2.* 配电装置安装技术 {P163信}
微
系
1）不同开关设备交接试验联的内容
题
押
准
设备 相同试验 不同试验
精
测量主回路的导电电阻；
气体绝缘开关 气体密度继电器、压力表和压力阀的检查
交流耐压试验；
设备 测量SF 气体含水量；密封试验
操动试验； 6
测量绝缘电阻； 测量断路器的分合闸时间、分合闸同期性、合闸
测量每相导电回 路的电阻； 时的触头弹跳时间
真空断路器
交流耐压试 验； 测量断路器的分合闸线圈及合闸接触器线圈的绝
操动机构试验； 缘电阻和直流电阻
测量绝缘电阻； 测量断路器的分合闸时间、分合闸速度、分合闸
SF 断路器
测量每相导电回路的电阻； 同期性及配合时间；
1
7 8
6 交流耐压试验； 测 量断路器的分合闸线圈的绝缘
8
电4 9阻和直流电阻
操动机构试验； 测量SF 气体含水量；信密
3
封试验
6 微
系
测量绝缘电阻； 联
一
隔离开关和 测量每相导电回路的电阻；
操动机 构线圈唯最低动作电压的检查
负荷开关 交流耐压试验；
操动机构试验；
3.* 电动机设备安装技术 {P168}
1）电动机安装前的检查
(1)电动机的干燥可以采用外部加热干燥法或电流加热干燥法；电动机干燥时，不允许使用水银温
度计测量温度，应用酒精温度计、电阻温度计、温差热电偶；
(2)电动机的干燥应定时测定并记录干燥电源的电压和电流、绕组绝缘电阻、绕组温度、环境温度；
测定时断开电源，以免发生危险；
(3)当电动机绝缘电阻达到规范要求，在同一温度下经5h稳定不变，认定干燥完毕。
2）电动机试运行前的检查
(1)用500V兆欧表测量绕组的绝缘电阻，380V异步电动机应不低于0.5MΩ；
(2)检查电动机的安装是否牢固，地脚螺栓全部拧紧；
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
(3)检查电动机的接地是否可靠，铜芯接地线截面不小于4mm²，并有防松弹簧垫圈；
(4)检查电动机与传动机械的联轴器是否安装良好；
(5)检查电动机的电源开关、启动设备、控制装置是否合适，熔丝选择是否合格，热继电器调整是
否适当，短路脱扣器和热脱扣器整定是否正确；
(6)通电检查电动机的转向是否正确，不正确时，在电源侧或电动机接线盒侧任意对调两根电源线
即可；
(7)对于绕线型电动机还应检查滑环和电刷。
3）电动机试运行中的检查
(1)旋转方向符合要求且无杂声；振动不应大于标准规定；
(2)换向器、滑环及电刷应工作正常；
(3)电动机第一次启动空载运行2h，并记录电压、电流、温度、运行时间等参数；
(4)空载状态连续启动2次的时间间8隔 不小于5min，并在冷却至常温下再次启动。
7
1
9
4
4.架空线路施工技术 {P169} 8
3
信
微
线路试验 系
联
题
(1)测量杆塔的接地电押阻值；
准
精
(2)测量绝缘子的绝缘电阻值并进行交流耐压试验；
(3)测量线路的绝缘电阻值；
(4)测量35kV以上线路的工 频参数；
(5)采用电压降法或红外线测温仪测量导线的接头质量；
(6)检查线路各相两侧的相位应一致；
(7)在额定电压下对空载线路进行3次冲击 合闸试验。
8
5.电缆线路施工技术 {P172}
1
7
9
8
4
1）电缆敷设前的检查要求 信 3
微
系
(1)按设计和实际路径计算每根电缆的长度，合理安排每 盘电缆，减联少电缆接头；
一
唯
(2)1kV以下的电缆，用兆欧表测量绝缘电阻值；
(3)6kV以上的电缆，做交流耐压试验和直流泄漏试验。
2）直埋电缆敷设要求
①铠装电缆的金属层要可靠接地，接地电阻不得大于10Ω。
②直埋电缆的埋深应不小于0.7m，穿越农田时应不小于1m。
③电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧
以外各50mm，或用砖代替混凝土保护板。
④直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处，应设置明显的方
位标志或标桩。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
3）电缆敷设后的测量试验
(1)1kV及以上的电缆可用2500V兆欧表测量绝缘电阻，测量前将电缆对地放电，放电时间不少于
1min；测量完毕或再次测量时应再次对地放电；每次测量都需要记录环境的温湿度、绝缘电阻表的电压
等级及其他可能影响测量结果的因素；
(2)用直流电压进行耐压试验，同时用接在高压侧的微安表测量泄漏电流；三相泄漏电流最大不对
称系数不大于2；10kV及以上的电缆，若泄漏电流小于20μA，则其最大不对称系数不作规定。
8
1.电机干燥时的温度测量，不允许1使7用（）。
9
4
8
3
A.电阻温度计 信
微
系
B.酒精温度计 联
题
押
C.水银温度计 准
精
D.温差热电偶
【答案】C
【解析】电机干燥时不允许使 用水银温度计测量温度，应使用酒精温度计、电阻温度计或温差热电
偶。
2.【背景节选】施工前，施工方案编制人员向作业人员进行了安全技术交底，光伏场区集电线路设
计为35kV直埋电缆，根据施工方案要求，采用 机械开挖电缆沟，由于沟底有少量碎石，施工人员在沟
8
1
7
底铺设一层细沙，完成直埋电缆工程的相关工作。 9
8
4
信
3
【问题】沟底铺设一层细沙后，直埋电线工程的相关 工作还有哪些？微
系
【答案】沟底铺设一层细沙后，直埋电线工程相关工作还 有：电缆一
联
敷设、电缆覆盖100mm厚的软土
唯
或细沙，盖混凝土保护板，覆土分层夯实，埋设电缆标桩。
4.4 自动化仪表工程安装技术
1.取源部件安装要求 {P176}
1）温度取源部件安装
(1)与管道垂直安装时，取源部件轴线与管道轴线垂直；
(2)与管道呈倾斜角度安装时，逆着物料流向，取源部件轴线与管道轴线相交；
(3)在管道拐弯处安装时，逆着物料流向，取源部件轴线应与管道轴线重合。
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
2）压力取源部件安装
(1)其安装应选在被测物料流束稳定的位置，其端部不应超出设备或管道的内壁；
(2)与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧；
(3)当检测带有灰尘、固体颗粒或沉淀物等物料的压力时，在垂直和倾斜设备和管道上，取源部件
应倾斜向上安装，在水平管道上宜顺物料流束安装；
(4)在水平和倾斜管道上安装时，取压点的方位要求如下：
①测量气体压力，应在管道上半部；
②测量液体压力，应在管道下半部与8 管道水平中心线成0°～45°夹角范围内；
7
1
9
4
③测量蒸汽压力，应在管道上半3 8部，以及下半部与管道水平中心线成0°～45°夹角范围内。
信
微
系
联
题
押
准
精
3）流量取源部件安装
(1)流量取源部件上下游直管段的最小长度符合要求，在规定的直管段最小长度范围内，不得设置
其他取源部件或检测元件，直管段内表面应 清洁、无凹坑或凸出物；
(2)在水平和倾斜管道上安装时，取压点的方位要求如下：
8
1
7
①测量气体流量，应在管道上半部；
8
4 9
信
3
②测量液体流量，应在管道下半部与管道水平中心线 成0°～45°夹角微范围内；
系
联
③测量蒸汽流量，应在管道上半部与管道水平中心线成0°～45°一夹角范围内。
唯
4）其他取源部件安装
(1)物位取源部件应安装在物位变化灵敏，且检测元件不受冲击的部位；
(2)分析取源部件应安装在压力稳定、能灵敏反映真实成分变化和能够取得具有代表性的分析样品
的位置；安装方位与压力取源部件要求相同。
1.关于自动化仪表取源部件的安装要求，正确的是（）。
A.合金钢管道上取源部件的开孔采用气割加工
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
B.取源部件安装后应与管道同时进行压力试验
C.绝热管道上安装的取源部件不应露出绝热层
D.取源阀门与管道的连接应采用卡套式接头
【答案】B
【解析】A选项，在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。C选
项，当设备及管道有绝热层时，安装的取源部件应露出绝热层外。D选项，取源阀门与设备或管道的连
接不宜采用卡套式接头。
2.【背景节选】压力取源部件的取压点选择范围如图2所示，温度取源部件在管道上开孔焊接安装
如图3所示，在准备系统水压试验时，温度取源部件的安装被监理要求整改。
【问题】图2中取压点范围适用于何种介质管道？说明温度取源部件安装被监理要求整改原因。
8
7
1
9
4
8
3
信
微
系
联
题
【答案】1）图2中取押压点范围适用于蒸汽介质管道；
准
精
2）温度取源部件安装被监理要求整改的原因：
① 温度取源部件顺着介质流向安装不正确；温度取源部件与管道呈倾斜角度安装时，宜逆着介质
流向安装，其轴线与管道轴线相 交；
② 温度取源部件在管道的焊缝上 开孔焊接不正确；安装取源部件时，不应在设备或管道的焊缝及
其边缘上开孔及焊接。
8
1
7
9
8
4
信
3
微
系
联
一
唯
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178
