考点四：悬臂浇筑施工★★★
（一）概述
适用于大跨径的预应力混凝土悬臂梁桥、连续梁桥、T形刚构桥、连续刚构桥。其特点是无须建立落地支
架和大型起重与运输机具，主要设备是一对能行走的挂篮。
（二）施工准备
1.挂篮设计及加工
挂篮是悬浇箱粱的主要设备,它是沿着轨道行走的活动脚手架及模板支架。
移动方式 滑动式、滚动式、组合式
抗倾覆平衡方式 压重式、锚固式、半压重式半锚固式
除必须满足强度、刚度、稳定性要求外,还要使其行走、锚固方便可靠,重量不大于设计规定。
挂篮：悬浇砼 宜≤0.5
最大变形（含吊带） ≤20mm
抗倾覆安全系数、锚固系统安全系数 ≥2
8
7
2.0号、1号块施工
9
1
4
8
3
一般采用落地支架或扇形托架浇筑信，托架可由万能杆件、贝雷片或其他装配式杆件组成，支撑在桥墩基础
微
系
承台上或墩身上。 联
题
押

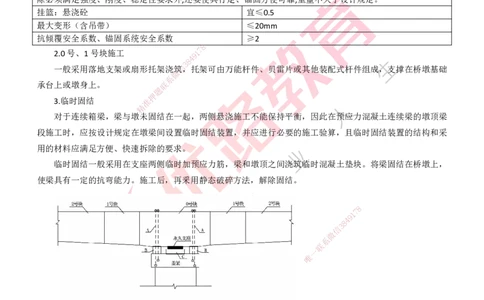

3.临时固结 准
精
对于连续箱梁，梁与墩未 固结在一起，两侧悬浇施工不能保持平衡，因此在预应力混凝土连续梁的墩顶梁
段施工时，应按设计规定在墩梁 间设置临时固结装置，并应进行必要的施工验算，且临时固结装置的结构和采
用的材料应满足方便、快速拆除的要求。
临时固结一般采用在支座两侧临时加 预应力筋，梁和墩顶之间浇筑临时混凝土垫块。将梁固结在桥墩上，
使梁具有一定的抗弯能力。施工后，再釆用静 态破碎方法，解除固结。
8
1
7
9
8
4
信
3
微
系
联
一
唯
（三）悬臂浇筑施工工艺流程
（1）连续刚构桥悬臂浇筑施工流程：
0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉→组拼挂篮→挂篮预压→对称悬臂浇筑
1号块→1号块预应力钢束张拉→挂篮分离、前移就位→悬臂浇筑2号块及后续块段施工→边跨合龙（边跨现浇
混凝土浇筑）→中跨合龙。
（2）连续梁桥悬臂浇筑施工流程图：0号块支架搭设、预压→0号块混凝土浇筑→0号块预应力钢束张拉
→墩梁临时固结→组拼挂篮→挂篮预压→对称悬臂浇筑1号块→1号块预应力钢束张拉→挂篮前移就位→悬臂
浇筑2号块后续块段施工→边跨合龙（边跨现浇混凝土浇筑）→解除临时固结→中跨合龙。
优路官方网站:www.youlu.com 1
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
（四）悬臂浇筑施工要点
1.0号段长度一般为5~20m,悬浇分段长度一般为3~5m。
2.墩顶梁段及墩顶附近梁段施工，宜全断面一次浇筑完成，当梁段过高一次浇筑完成难以保证质量时，可
沿高度方向分两次浇筑，但首次浇筑的高度宜超过底板承托顶面以上至少500mm，且宜将两次浇筑混凝土的龄
期差控制在7d以内。
3.挂篮安装时应保证安全、稳定、可靠。
①挂篮的主纵横梁的分联和移动操作应特别精心，以防急剧的塌落或倾覆。
②浇筑混凝土时，后端应锚固于已完成的梁段上，后锚和移动架可采取保险锚、保险索或保险手拉葫芦等
安全措施。挂篮桁架在已完成的梁段上行走时，应于后端压重稳定。

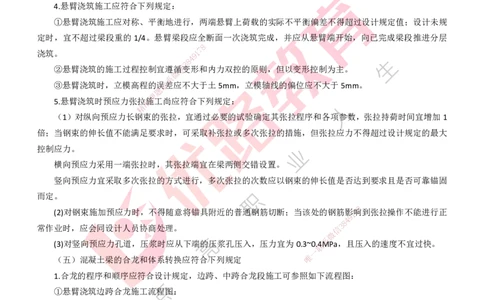

4.悬臂浇筑施工应符合下列规定：
①悬臂浇筑施工应对称、平衡地进行，两端悬臂上荷载的实际不平衡偏差不得超过设计规定值；设计未规
定时，宜不超过梁段重的1/4。悬臂梁段应全断面一次浇筑完成，并应从悬臂端开始，向已完成梁段推进分层
8
7
浇筑。 9 1
4
8
3
②悬臂浇筑的施工过程控制宜遵循信变形和内力双控的原则，但以变形控制为主。
微
系
③悬臂浇筑时，立模高程的误联差应不大于土5mm，立模轴线的偏位应不大于5mm。
题
押
5.悬臂浇筑时预应力张拉准施工尚应符合下列规定：
精
（1）对纵向预应力长钢 束的张拉，宜通过必要的试验确定其张拉程序和各项参数，张拉持荷时间宜增加1
倍；当钢束的伸长值不能满足要 求时，可采取补张拉或多次张拉的措施，但张拉应力不得超过设计规定的最大
控制应力。
横向预应力采用一端张拉时，其张拉 端宜在梁两侧交错设置。
竖向预应力宜采取多次张拉的方式进行， 多次张拉的次数应以钢束的伸长值是否达到要求且是否可靠锚固
而定。
8
(2)对钢束施加预应力时，不得随意将锚具附近的普 通钢筋切断；当该处的钢筋影1 7响到张拉操作不能进行正
9
8
4
常作业时，应会同设计人员协商处理。 信 3
微
(3)对竖向预应力孔道，压浆时应从下端的压浆孔压入，压 力 宜为0.3~0联.4
系
MPa，且压入的速度不宜过快。
一
（五）混凝土梁的合龙和体系转换应符合下列规定 唯
1.合龙的程序和顺序应符合设计规定，边跨、中跨合龙段施工可参照如下流程图：
①悬臂浇筑边跨合龙施工流程图：
施工准备及模架安装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→浇筑合龙段混凝土→预应力
施工→拆模、落架。
②悬臂浇筑中跨合龙施工流程图：
吊架及模板安装→设置平衡重→普通钢筋及预应力管道安装→合龙锁定→解除连续梁墩顶临时固结，完成
体系转换→浇筑合龙段混凝土→预应力施工→拆除模板及吊架。
2.合龙前应对两端悬臂梁段的轴线、高程和梁长受温度影响的偏移值进行观测，并应根据实际观测值进行
合龙的施工计算，确定准确的合龙温度、合龙时间及合龙程序。
3.合龙时，宜采取措施将合龙口两侧的悬臂端予以临时刚性连接后，再浇筑合龙段混凝土。宜在合龙口两
侧的梁体顶面设置等重压载水箱，并在浇筑合龙段混凝土时同步卸载。
2 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
4.合龙段的混凝土宜在一天中气温最低且稳定的时段内浇筑，浇筑后应及时覆盖洒水养护，养护时间宜不
少于14d。
5.合龙时在桥面上设置的全部临时施工荷载应符合施工控制的要求。对预应力混凝土连续梁，合龙后应在
规定的时间内尽快拆除墩梁临时固结装置，按设计规定的程序完成体系转换和支座反力调整。
考点五：悬臂拼装施工★★★
（一）概述
施工内容 梁段块件的预制、运输、拼装及合龙
①梁体的预制可与桥梁下部构造施工同时进行,平行作业缩短了建桥周期；
优点 ②预制梁的混凝土龄期比悬浇法的长,从而减少了悬拼成梁后混凝土的收缩和徐变；
③预制场或工厂化的梁段预制生产利于整体施工的质量控制。
（二）悬拼梁段预制
①优点是由于台座固定可靠,成桥后梁体线性较好
②缺点是占地较大,地基要求坚实,混凝土的浇筑和养护移动分散。
8
长线法 ③长线法梁段施工工序：预7制台座建造→台座立面、平面线形调整→外模安装→刷隔离剂、堵
1
9
4
缝→安装底腹板普通钢3 8筋及预应力管道→内模安装→安装普通钢筋及预应力管道→
信
微
混凝土浇筑及养护→拆除模板→台座立面、平面线形调整（预制下一节段）。
系
预制 联
①优点是场地较题小,浇筑模板及设备基本不需要移机,可调的底、侧模便于平竖曲线梁段的预制
方法 押
②缺点是精准度要求高,施工要求严,施工周期相对较长
精
③短线法梁段预制工序：
短线法
台车及模板系统加工→端模、底模及外侧模安装→匹配梁段定位→钢筋骨架吊装→内模就位→
固定端模复测→混 凝土浇筑及养护→拆除模板→匹配梁段转运存放→新浇筑梁段移至匹配梁
位置→匹配梁段定位 （下一块段施工）。
（三）梁段的拼接
1.1号块是紧邻0号块两侧的第一箱梁节段 ，也是悬拼构件的基准梁段，是全跨安装质量的关键，一般采用
湿接缝连接。
8
湿接缝拼装梁段施工程序包括：吊机就位→提升、 起吊1号梁段→安装波纹管→
9
1
7
中线测量→丈量湿接缝的
8
4
宽度→调整波纹管→高程测量→检查中线→固定1号梁段→ 安装湿接缝的模板→信浇
3
筑湿接缝混凝土→湿接缝养
微
系
护、拆模→张拉预应力筋→压浆→下一梁段拼装。 联
一
唯
2.其他梁段拼装
（1）移动式导梁架桥机施工
①悬臂节段拼装工艺流程图：架桥机安装及调试→运梁就位→架桥机落钩起吊箱梁至桥面→节段胶结层涂
抹→临时预应力张拉→胶结层养护至固化→悬拼预应力钢束张拉→架桥机解钩，前移至下一个节段施工。
优路官方网站:www.youlu.com 3
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
②整跨拼装工艺流程图：架桥机安装及调试→运梁就位→梁段吊装及调整→节段胶结层涂抹→临时预应力
张拉→胶结层养护至固化→整孔预应力张拉→整孔落梁就位→架桥机纵移过孔，吊钩前移至下一个节段施工。
（2）悬拼吊机法施工
悬拼吊机法节段拼装工艺流程图：吊机安装及调试→梁端就位→起吊梁段、试拼→节段胶结层涂抹→临时
预应力张拉→胶结层养护至固化→悬拼预应力钢束张拉→吊机解钩，前移至下一个节段施工。
（3）浮吊悬拼法施工
浮吊悬拼工艺流程图：浮吊船移动就位→梁预制节段驳船运输到位→移动浮吊挂钩、固定缆风绳、起吊→
浮吊调整梁段起吊高度、停钩靠近待吊墩位→稳住浮吊、起钩→就位停钩、稳住浮吊、梁段调正→调整梁段、
浮吊落钩→摘钩、移船。
（四）悬臂拼装时注意要点
1.预制场地的布置应便于节段的预制、移运、存放及装车（船）出运；预制台座应稳定、坚固，在荷载作
用下，其顶面的沉降应控制在2mm以内。梁段的存放场地应平整，承载力应满足要求，支垫位置应与吊点一
8
7
致。 9 1
4
8
3
2.节段预制混凝土的性能及要求
微
除信应符合“3.3.2混凝土工程施工”的规定外，尚应符合设计对其弹性模量、
系
收缩和徐变等性能的要求。节段预联制混凝土的浇筑应根据环境温度、水泥品种、外加剂、施工进度及对混凝土
题
押
性能的要求等制定养护方案，准总体养护时间宜不少于14d,对节段的外立面混凝土宜采用喷湿或其他适宜的方式
精
进行养护。
3.节段的脱模时间应符合设计 规定；设计未规定时，应在混凝土强度达到设计强度的75%后方可脱模并拆
除。在脱模、拆除或移动节段时，应采取措施防止损伤节段混凝土的棱角和剪力键。
4.节段的起吊、移运、存放应符合下列 规定：
(1)节段的存放时间应符合设计要求；设计 未要求时，宜不少于90d。对未达到养护时间的节段，应在存放
时继续养护。
8
5.悬臂拼装应符合下列规定： 1 7
9
8
4
（1）施工前应按施工荷载对起吊设备进行强度、刚度 和稳定性验算，其安全信 3系数应不小于2，节段起吊安
微
装前，应对起吊设备进行全面安全技术检查，并应分别进行1. 25 倍设计荷载联
系
的静载和1.1倍设计荷载的动载试
一
验。 唯
6.接缝的处理应符合下列规定：
（1）采用胶接缝拼装的节段，涂胶前应就位试拼。
（2）胶粘剂宜采用机械拌合，且在使用过程中应连续搅拌并保持其均匀性，胶粘剂应涂抹均匀，覆盖整个
匹配面，涂抹厚度不宜超过3mm。对胶接缝施加临时预应力进行挤压时，挤压力宜为0.2MPa，胶粘剂应在梁
体的全断面挤出，且胶接缝的挤压应在3h以内完成；当施工时间超过明露时间的70％时，在固化之前应清除
被挤出的胶结料。胶粘剂在涂抹和挤压时，应采取措施对预应力孔道的端口处进行防护，防止胶粘剂进入孔道
内。
（3）采用胶接缝的节段，拼装工作结束并经检查符合要求后，应立即施加预应力对接缝进行挤压；采用湿
接缝的节段，应在接缝混凝土强度达到设计强度的80%以上时方可对其施加预应力。
（五）悬臂拼装合龙段施工
悬臂拼装合龙段工艺流程图：合龙段起吊就位→合龙段临时锁定→湿接缝预应力管道连接→穿合龙预应力
4 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
束→安装湿接缝模板→现浇湿接缝、养护、脱模→张拉预应力束→解除临时锁定。
典型例题
【真题-单选】关于预制梁块悬臂拼装使用胶粘剂的说法，正确的是（）。
A.采用人工拌合 B.涂抹厚度不小于3mm
C.涂抹覆盖不少于半个断面 D.应在梁体的全断面挤出
典型例题
【参考答案】D
【解析】接缝的处理应符合下列规定：
（1）采用胶接缝拼装的节段，涂胶前应就位试拼。
（2）胶粘剂宜采用机械拌合，且在使用过程中应连续搅拌并保持其均匀性，胶粘剂应涂抹均匀，覆盖整个
匹配面，涂抹厚度不宜超过3mm。对胶接缝施加临时预应力进行挤压时，挤压力宜为0.2MPa，胶粘剂应在梁
体的全断面挤出，且胶接缝的挤压应在3h以内完成；当施工时间超过明露时间的70％时，在固化之前应清除
8
7
被挤出的胶结料。胶粘剂在涂抹和挤压时9，1应采取措施对预应力孔道的端口处进行防护，防止胶粘剂进入孔道
4
8
3
内。 信
微
系
典型例题 联
题
押
【真题-案例】案例（一准）
精
背景材料：
某施工单位承接了二级公路 一桥隧相连项目，其中桥梁桥跨布置为（65+120+65）m，③号桥台紧邻隧道进
口洞门。
8
1
7
9
8
4
信
3
微
系
联
典型例题
唯
一
该项目实施过程中发生了如下事件：
事件一：桥梁为T型刚构，采用挂篮悬臂浇筑，设计文件要求悬臂浇筑须对称平衡。中跨、边跨合龙段长
度均为2m，靠近桥台4m梁段采用现浇施工。
问题：
1.事件一中，主跨悬臂浇筑施工是否需要在墩梁处采取临时固结措施？说明理由。
2.事件二中，边跨4m现浇梁段应采用何种方法施工？说明本桥合龙顺序。
典型例题
【参考答案】
1.不需要采取临时固结措施。因为刚构桥0号块与桥墩本身刚接的，已具有抗弯能力。
2.（1）支架现浇法。（2）合龙顺序：先边跨后中跨。
典型例题
优路官方网站:www.youlu.com 5
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
【真题-案例】案例（二）
背景材料：
某施工单位承建了某双线五跨变截面预应力混凝土连续刚构梁桥，桥长 612m，跨径布置为 81m+3×
150m+81m，主桥基础均采用钻孔灌注桩，主墩墩身为薄壁单室空心墩，墩身最大高度60m，主桥0号、1号块
采用单箱单室结构，顶板宽12m，翼板宽3m，主桥桥位处河道宽550m，水深0.8～4m，河床主要为砂土和砂
砾。
典型例题
施工中发生如下事件：
事件一：根据本桥的地质，地形和水文情况，施工单位主桥上部结构采用悬臂浇筑施工法，其中0号，1
号采用托架法施工，悬臂端托架布置示意图如下：
8
7
1
9
4
8
3
信
微
系
联
题
押
准
精
8
1
7
9
8
4
信
3
微
典型例题
系
联
事件三：0号，1号块混凝土施工拟采用两次浇筑方案：
唯
一
第一次浇筑高度5.27M，主要工艺流程为：托架及平台拼装→安装 底模及外侧模→E→安装底板、腹板、横
隔板钢筋→安装竖向预应力管道及预应力筋、埋设预埋件→F→浇筑混凝土→养护；
典型例题
第二次浇筑高度4M，主要工艺流程：G→内侧模加高→安装内支架及顶板、翼板模板→H→安装纵向预应
力管道→安装横向预应力管道及预应力筋、埋设各种预埋件→浇筑混凝土→养护。
事件四：施工单位采用墩侧塔吊运输小型机具和钢筋等材料；采用专用电梯运送施工人员；采用拌和站拌
合，混凝土罐车运输，输送泵泵送混凝土入模浇筑。
典型例题
问题：
1.写出图中A和B的名称。
2.根据本桥结构，施工单位在悬臂施工过程中是否需要采取临时固结措施？说明理由。
6 优路官方网站:www.youlu.com
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
典型例题
【参考答案】
1.A—支撑托架（或扇形托架），B—底模。
2.不需要采取临时固结措施。因为连续刚构梁桥的梁与桥墩是刚性连接，是固结在一起的，故不需要临时
固结。
典型例题
3.指出事件三中工艺流程E，F，G，H的名称。
4.事件四中施工单位采用的施工机械设备那些属于特种设备？特种设备持证要求有哪些？
典型例题
【参考答案】
4.E—预压及调整底模标高，F—安装内模，G—新旧混凝土结合面凿毛洗净，H—安装顶板、翼板钢筋。
5.（1）特种设备包括：塔吊、专用电梯。
8
7
（2）特种设备持证要求： 9 1
4
8
3
①特种设备使用单位应当在设备
微
投信入使用前或者投入使用后30d内到设备所在地市以上的特种设备安全监
系
督管理部门办理特种设备使用登记联。
题
押
②特种设备停用、注销、准过户、迁移、重新启用应到特种设备安全监督管理部门办理相关手续。
精
③特种设备作业人员持有 效证件上岗(随身携带副证以备检查),对设备运行情况及时进行记录(查验设备运
行记录),无违章作业现象。
8
1
7
9
8
4
信
3
微
系
联
一
唯
优路官方网站:www.youlu.com 7
名师面授精华、央企内训、考点串讲、习题模考、考前三页纸、绝密押题联系QQ/微信：3849178二建、监理、一建、一造、二造、安全、消防、咨询、检测课程押题联系QQ/微信：3849178
点亮职业人生
感谢观看！
祝大家顺利通关！
