2024 年辽宁省初中学业水平考试
物理试卷
（本试卷共24小题 满分80分 物理和化学考试时长共150分钟）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．答选择题时，选出每小题答案后，用2B铅笔把答题卡对应题目的答案标号涂黑。如需改
动，用橡皮擦干净后，再选涂其他答案标号。答非选择题时，将答案写在答题卡上。写在本
试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

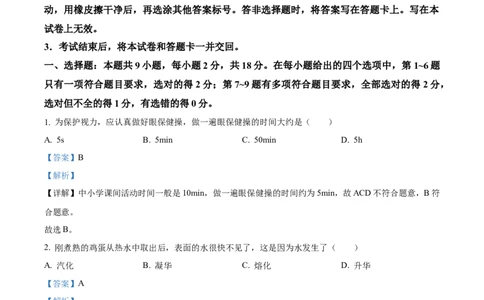

一、选择题：本题共9小题，每小题2分，共18分。在每小题给出的四个选项中，第1~6题
只有一项符合题目要求，选对的得 2分；第7~9题有多项符合题目要求，全部选对的得 2分，
选对但不全的得1分，有选错的得0分。
1. 为保护视力，应认真做好眼保健操，做一遍眼保健操的时间大约是（ ）
A. 5s B. 5min C. 50min D. 5h
【答案】B
【解析】
【详解】中小学课间活动时间一般是10min，做一遍眼保健操的时间约为5min，故ACD不符合题意，B符
合题意。
故选B。
2. 刚煮熟的鸡蛋从热水中取出后，表面的水很快不见了，这是因为水发生了（ ）
A. 汽化 B. 凝华 C. 熔化 D. 升华
【答案】A
【解析】
【详解】鸡蛋表面的水不见了，这是因为鸡蛋表面的水蒸发了，即发生了汽化现象，故BCD不符合题意，
A符合题意。
故选A。
3. 如图，斜插入水中的筷子，看起来弯折了的原因是（ ）
第1页/共20页
学科网（北京）股份有限公司A. 光沿直线传播 B. 光的反射
C. 光的色散 D. 光的折射
【答案】D
【解析】
【详解】斜插入水中的筷子，看起来弯折了是光的折射现象形成的，故ABC不符合题意，D符合题意。
故选D。

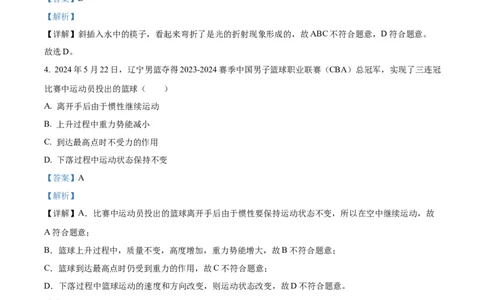

4. 2024年5月22日，辽宁男篮夺得2023-2024赛季中国男子篮球职业联赛（CBA）总冠军，实现了三连冠
比赛中运动员投出的篮球（ ）
A. 离开手后由于惯性继续运动
B. 上升过程中重力势能减小
C. 到达最高点时不受力的作用
D. 下落过程中运动状态保持不变
【答案】A
【解析】
【详解】A．比赛中运动员投出的篮球离开手后由于惯性要保持运动状态不变，所以在空中继续运动，故
A符合题意；
B．篮球上升过程中，质量不变，高度增加，重力势能增大，故B不符合题意；
C．篮球到达最高点时仍受到重力的作用，故C不符合题意；
D．下落过程中篮球运动的速度和方向改变，则运动状态改变，故D不符合题意。
故选A。
5. 手持小风扇的简化电路如图所示，下列说法正确的是（ ）
第2页/共20页
学科网（北京）股份有限公司A. 开关和电动机是并联的
B. 导线通常用半导体材料制成
C. 电池的作用是为电动机提供电能
D. 通电后电流从电池负极经电动机流向正极
【答案】C
【解析】
【详解】A．开关要控制电动机的通断，所以开关和电动机是串联的，故A错误；
B．导线一般是用导体材料来制成的，故B错误；
C．电池是电源，电源的作用就是为电动机提供电能的装置，故C正确。
D．通电后，电流从电池的正极经电动机流向电池的负极，故D错误。
故选C。

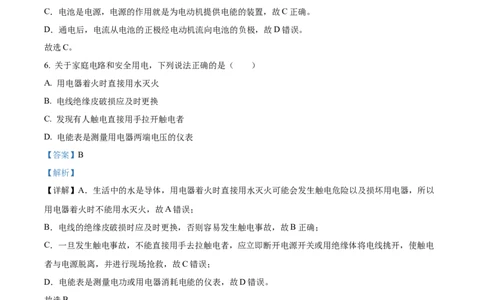

6. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 用电器着火时直接用水灭火
B. 电线绝缘皮破损应及时更换
C. 发现有人触电直接用手拉开触电者
D. 电能表是测量用电器两端电压的仪表
【答案】B
【解析】
【详解】A．生活中的水是导体，用电器着火时直接用水灭火可能会发生触电危险以及损坏用电器，所以
用电器着火时不能用水灭火，故A错误；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故B正确；
C．一旦发生触电事故，不能直接用手去拉触电者，应立即断开电源开关或用绝缘体将电线挑开，使触电
者与电源脱离，并进行现场抢救，故C错误；
D．电能表是测量电功或用电器消耗电能的仪表，故D错误。
故选B。
7. 2024年6月2日嫦娥六号探测器在月球背面着陆，着陆后探测器展开太阳能电池板，通过“钻取”和
“表取”两种方式完成全球首次月球背面采样（月壤）任务。采用铝基复合材料制成 外的钻杆由设在辽宁
省的某研究所研制，耐磨性和强度可与钢材媲美，实现减重65%。下列说法正确的是（ ）
A. 太阳、月球、探测器的空间尺度依次减小
B. 太阳能是不可再生能源
C. 铝基复合材料比钢材的密度小
第3页/共20页
学科网（北京）股份有限公司D. “钻取”时转动的外钻杆与跟它紧密接触的月壤之间有摩擦力
【答案】ACD
【解析】
【详解】A．太阳是太阳系的中心，月球是地球的卫星，太阳、月球、探测器的空间尺度依次减小，故A
正确；
B．太阳能可以从自然界源源不断获取，是可再生能源，故B错误；
C．采用铝基复合材料制成的外钻杆由设在辽宁省的某研究所研制，耐磨性和强度可与钢材媲美，实现减
重65%，体积相同时，铝基复合材料比钢材的质量小，根据 可知铝基复合材料比钢材的密度小，故
C正确；
D．“钻取”时转动的外钻杆与跟它紧密接触的月壤之间发生相对运动，有摩擦力产生，故D正确。
故选ACD。

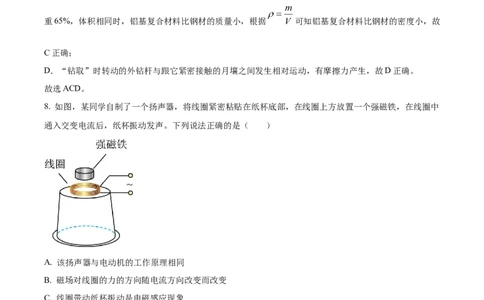

8. 如图，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁铁，在线圈中
通入交变电流后，纸杯振动发声。下列说法正确的是（ ）
A. 该扬声器与电动机的工作原理相同
B. 磁场对线圈的力的方向随电流方向改变而改变
C. 线圈带动纸杯振动是电磁感应现象
D. 线圈中的电流不会产生磁场
【答案】AB
【解析】
【详解】AC．扬声器的原理与电动机的原理是相同的，其原理是磁场对通电线圈有力的作用，都是把电能
转化为机械能，故A正确，C错误；
B．磁场对通电线圈的力的方向与电流方向有关，力的方向随电流方向改变而改变，故B正确；
D．根据电流的磁效应，线圈中的电流会产生磁场，故D错误。
第4页/共20页
学科网（北京）股份有限公司故选AB。
9. 如图，电路中电源电压恒为4.5V，滑动变阻器R上标有“25Ω；1A”字样，灯泡L的额定电流为0.3A。
灯泡L工作时的相关数据如下表所示。通电过程中，下列说法正确的是（ ）
电流
0.30 0.25 0.20 0.12
I/A
电阻
10.0 8.0 7.5 5.0
/Ω
A. 滑片向右滑动，灯泡亮度增加
B. 滑片在最右端时，灯泡的阻值是5Ω~7.5Ω之间的某值
C. 当R接入电路的阻值为10Ω时，电压表的示数为2.5V
D. 为使滑片在最左端时灯泡正常发光，应在电路中串联一个5Ω电阻
【答案】BCD
【解析】
【详解】A．由表中数据可知，电流变小时，灯泡的电阻在减小。由图可知，滑片向右移动时接入电路阻
值增大，且滑动变阻器阻值变化量大于小灯泡阻值变化量时，才有总阻值变大，总电流减小，根据串联电
路特点，滑动变阻器阻值变大，且大于小灯泡阻值，所以滑动变阻器分的更多电压，小灯泡两端电压减小，
通过灯泡的电流也减小，可知小灯泡的亮度降低。故A错误；
B．滑片在最右端时，滑动变阻器全部接入电路，即接入电路阻值为25Ω，电路中电流
由表格数据可知，当通过灯的电流越大，灯的电阻越大，所以灯接入电路中的电阻一定小于 。若灯
泡的电阻为5Ω，电路中的电流为0.12A，则电源电压为
由于 ，所以灯的电阻应大于5Ω。即灯泡的阻值是5Ω~7.5Ω之间的某值。故B正确；
第5页/共20页
学科网（北京）股份有限公司C．当R接入电路的阻值为10Ω时，电压表的示数为2.5V，电路中电流为
由表格数据可知此时灯泡电阻为8。Ω，则灯泡两端电压为
根据串联电路电压的规律，可知电源电压为
符合题中条件，故C正确；
D．滑片在最左端时，滑动变阻器接入电阻为零，由题意及表格数据可知当灯泡正常发光时两端电压为
根据串联分压的规律，可知串联的电阻需要分1.5V的电压，串联电路电流处处相等，则串联的电阻的阻值
为
故D正确。
故选BCD。
二、填空题：本题共6小题，每空1分，共12分。
10. 东汉哲学家王充在《论衡》中提到：“天将雨，琴弦缓”。环境潮湿时，琴弦振动变慢，琴声的音调
变______，琴声通过______传至人耳。
【答案】 ①. 低 ②. 空气
【解析】
【详解】[1][2]琴弦振动变慢，频率降低，则琴声的音调变低；悠扬的琴声是通过空气传入人的耳朵。
11. 东北铁锅炖深受大家喜爱，炖煮锅内食物是通过______的方式改变内能，锅内食物香味四溢，说明分
子在不停地做______。
【答案】 ①. 热传递 ②. 无规则运动
【解析】
【详解】[1] 炖煮锅内食物时，食物吸收热量，温度升高，内能增大，是通过热传递改变内能。
[2] 锅内食物香味四溢，这是扩散现象，说明分子在不停地做无规则运动。
12. 如图（a），向一个空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿发现水瓶
第6页/共20页
学科网（北京）股份有限公司扁了，这是由于______的作用；如图（b），剪掉瓶底并拧去瓶盖，打开吹风机，纸条“主动”钻进瓶口，
这是由于空气中流速大的位置压强______。
【答案】 ①. 大气压 ②. 小
【解析】
【详解】[1]向空矿泉水瓶中倒入温水，晃动几下后将水倒出，迅速拧紧瓶盖，过一会儿倒出热水的矿泉水
瓶内气体温度降低，由于热胀冷缩，使得瓶内压强小于外界大气压强，在大气压强的作用下，矿泉水瓶被
压扁了，因此该现象证明了大气压强的存在。
[2]在气体中，流速大的位置压强小。所以打开吹风机，纸条“主动”钻进瓶口，这是由于空气中流速大的
位置压强小的原因造成的。
13. 由图（a）读出塑料吸管的长度为______cm，在吸管中间戳个小孔，将其放在转动轴上，通过摩擦使其
带电，如图（b），用毛皮摩擦过的橡胶棒靠近吸管，发现吸管被排斥，说明吸管和橡胶棒带______种电
荷。
【答案】 ①. 17.55 ②. 同
【解析】
【详解】[1]如图，刻度尺的分度值为1mm，读数时要估读到分度值下一位，塑料吸管左端与0刻度线对齐，
右端与17.55cm对齐，则塑料吸管的长度为17.55cm。
[2]根据电荷间相互作用规律，用毛皮摩擦过的橡胶棒靠近吸管，发现吸管被排斥，说明吸管和橡胶棒带同
种电荷。
14. 汽油机在______冲程中将内能转化为机械能。若某汽车的汽油机在一段时间内所做的有用功为
，效率为25%，则该汽油机在这段时间内消耗______kg的汽油（汽油的热值取 ）。
第7页/共20页
学科网（北京）股份有限公司【答案】 ①. 做功 ②. 2
【解析】
【详解】[1] 汽油机在做功冲程中，燃料燃烧产生高温高压的燃气，燃气推动活塞，将内能转化为机械能。
[2] 汽油完全燃烧放出的热量为
则汽油的质量为
15. 我省开展“送教下乡”活动，运送图书、教具的货车和教师乘坐的客车从同一地点沿同一路线前往同
一目的地。客车比货车晚出发0.5h，货车速度为40km/h，客车速度为60km/h，两车均做匀速运动，且同
时到达，则货车行驶的时间是______h。当货车行驶时，以______为参照物，货车是静止的。
【答案】 ①. 1.5 ②. 货车司机
【解析】
【详解】[1] 设货车行驶的时间为 ，则客车用时为 ，根据 ，则有
解得货车行驶的时间 。
[2] 当货车行驶时，以货车司机为参照物，货车的相对位置不变，是静止的。
三、作图题：本题共2小题，每小题2分，共4分。
16. 如图（a），“陶甗（yǎn）”是辽宁省沈阳新乐遗址出土的古代蒸食器，请在简化图（b）中画出其所
受重力G的示意图（O为重心）。
第8页/共20页
学科网（北京）股份有限公司【答案】
【解析】
【详解】重力的方向竖直向下，如下图所示：
17. 如图，O为凸透镜的光心，F为凸透镜的焦点，请画出：
（1）入射光线a经凸透镜的折射光线；
（2）折射光线b对应的入射光线。
【答案】
【解析】
【详解】过焦点的入射光线经过凸透镜折射后，折射光线平行于主光轴；平行于主光轴的光线经过凸透镜
折射后，折射光线过凸透镜的焦点，如下图所示：
第9页/共20页
学科网（北京）股份有限公司四、实验题：本题共4小题，共24分。
18. 某小组探究水在沸腾前后温度变化的特点。
（1）组装图（a）的器材应按照______（填“自下而上”或“自上而下”）的顺序；
（2）用酒精灯加热，当水温接近70℃时每隔1min记录一次温度，同时观察水中的气泡情况。直至5min
后观察到水中形成大量的气泡不断上升、变大，说明水______（填“尚未”或“正在”）沸腾；
（3）根据记录的数据，绘制的水温与时间关系的图像如图（b）所示。
结合实验现象，分析图像可以得出水在沸腾前后温度变化的特点：
①水在沸腾前，温度______；
②水在沸腾时，温度______。
（4）同学们在实验中发现有时看不清温度计的示数，交流后找到的原因是水蒸气在温度计表面发生了
______现象。
【答案】 ①. 自下而上 ②. 正在 ③. 不断升高 ④. 不变 ⑤. 液化
第10页/共20页
学科网（北京）股份有限公司【解析】
【详解】（1）[1]由图甲可知，安装实验器材时，应按照自下而上的顺序进行，目的是使用酒精灯的外焰
加热，因为酒精灯的外焰温度最高。
（2）[2]水沸腾时会形成大量的气泡不断上升、变大，所以5min后观察到水中形成大量的气泡不断上升、
变大，则水正在沸腾。
（3）①[3]由图（b）可知，水沸腾前，温度不断升高。
②[4]由图（b）可知，水沸腾时，吸收热量，温度保持不变。
（4）[5]实验中发现有时看不清温度计的示数，原因是水蒸气在温度计表面发生了液化现象。
19. 某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制______不变；
（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整________（导线不能交叉）；
（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最______端；
（4）试触时发现电压表和电流表的指针均不偏转。为查找故障，闭合开关，保持导线 ab的a端不动，将
b端依次接到A、B和C接线柱，电压表的指针均偏转，电流表指针均不偏转。若电路中只有一处故障，则
发生的故障是______；
（5）排除故障后，闭合开关，通过移动______的位置改变电阻两端的电压，测量电阻两端的电压 U和对
应的电流I，记录的实验数据如下表所示；
数据序
1 2 3 4 5
号
电压 1.6 1.9 2.2 2.5 2.8
U/V 0 0 0 0 0
电流 0.1 0.1 0.2 0.2 0.2
I/A 6 9 2 5 8
分析表格中的数据，发现电压与其对应电流的比值______，从而得出结论：______。
第11页/共20页
学科网（北京）股份有限公司【答案】 ①. 电阻 ②. ③. 右 ④.
滑动变阻器断路 ⑤. 滑动变阻器滑片 ⑥. 不变 ⑦. 电阻一定时，电流与电压成正比
【解析】
【详解】（1）[1]探究电流与电压的关系时，根据控制变量法，需要控制电阻不变。
（2）[2]探究电流与电压的关系的实验，定值电阻与滑动变阻器要串联，电压表测定值电阻两端的电压，
所以连接如下图所示：
（3）[3]正确连接电路后，闭合开关前，滑动变阻器的滑片要移到阻值最大的位置，由图可知，滑动变阻
器的滑片要移动最右端。
（4）[4]闭合开关，保持导线ab的a端不动，将b端依次接到A，电压表有示数；接到B，电压表有示数；
接到C接线柱，电压表有示数，据此可知开关、电流表是完好的；但是电流表都没有示数，说明电路为断
路，则故障可能为滑动变阻器断路。
（5）[5][6][7]闭合开关，移动滑动变阻器的滑片，改变定值电阻两端的电压，测出多组数据；根据表格数
据可知，发现电压与其对应电流的比值为
即电压与电流的比值不变；故可得出结论为：当电阻一定时，电流与电压成正比。
20. 某同学探究平面镜成像的特点。
（1）如图（a），在水平桌面上铺一张纸，纸上______放置一块手机钢化膜（薄透明板）作为平面镜。沿
着钢化膜在纸上画一条直线，代表平面镜的位置。选取手机钢化膜作为平面镜，这样做便于确定______的
位置；
第12页/共20页
学科网（北京）股份有限公司（2）将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹放在钢化膜的
后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面镜所成的像与物的大小______。
在像的位置放一个光屏，若光屏承接不到像，则说明所成的是______像；
的
（3）如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化膜看到 是图（c）中的______。
【答案】 ①. 竖直 ②. 像 ③. 相等 ④. 虚 ⑤. 甲
【解析】
【详解】（1）[1] 探究平面镜成像的特点时，为使得像成在桌面上，手机钢化膜（薄透明板）作为平面镜
应竖直放置在水平桌面上。
[2] 选取手机钢化膜作为平面镜，是因为手机钢化膜不但反射光成虚像，还能透光看到后面的物体，便于
确定像的位置。
（2）[3] 将一个蓝色长尾票夹（型号：5#）放在钢化膜前，将另一个相同型号的粉色长尾票夹放在钢化膜
的后面并移动其位置，若看到粉色票夹与蓝色票夹的像完全重合，则说明平面镜所成的像与物的大小相等，
用到了等效替代法。
[4] 实像能用光屏承接，虚像不能，在像的位置放一个光屏，若光屏承接不到像，则说明所成的是虚像。
（3）[5] 平面镜成正立、等大的虚像，所以如图（b），将蓝色票夹放在纸上，在蓝色票夹一侧通过钢化
膜看到的是图（c）中的甲。
21. 某同学测量物质的密度。
（一）测量牛奶的密度
（1）天平放在水平台上，将游码移到标尺左端的零刻度线处，横梁静止时指针偏右，应向______调节平
衡螺母，直至指针指在分度盘中央；
（2）将装有适量牛奶的烧杯放在天平左盘，当天平重新平衡时，右盘中的砝码和游码的位置如图（a）所
第13页/共20页
学科网（北京）股份有限公司示，则烧杯和牛奶的质量 ______g；
的
（3）将烧杯中部分牛奶倒入量筒中，液面 位置如图（b）所示；
（4）测出烧杯和剩余牛奶的质量 ；
（5）设计的记录数据的表格如下，表格中▲处应补充的内容是______；
▲
烧杯和牛奶的质量 烧杯和剩余牛奶的质量 量筒中牛奶的体积 牛奶的密度
/g /g
/g
（6）根据测量数据求得牛奶的密度 ______ 。
（二）测量瓷勺的密度：该同学清洗餐具时，发现瓷勺沉到水底，于是想测量瓷勺的密度。该同学用厨房
电子秤、透明塑料杯、细线、厨具支架和水（密度为 ），进行如下操作：
a．用电子秤测量瓷勺的质量 ；
b．将适量的水装入塑料杯并测出杯和水的总质量 ；
c．按照图（c）所示的方式组装，读出电子秤的示数 。
回答下列问题：
第14页/共20页
学科网（北京）股份有限公司（1）选用 、 、 、 和g中的字母表示图（c）中瓷勺所受的拉力 ______，瓷勺的密度
______；
（2）若图（c）中瓷勺接触杯底并对杯底有压力，会使测得的密度偏______。
【答案】 ①. 左 ②. 130.6 ③. 量筒内牛奶的质量 ④. 1.05 ⑤. ⑥.
⑦. 小
【解析】
【详解】（一）（1）[1]天平在使用前需要调平，将游码移到标尺左端的零刻度线处，横梁静止时指针偏
右，说明右边比较重，应该将平衡螺母向左调节。
（2）[2]由图可知，砝码的质量为130g，游码对应的刻度为0.6g，则烧杯和牛奶的质量
（5）[3]表格中已经记录量筒内牛奶的体积，计算出量筒内牛奶的质量，根据 即可算出牛奶的密度，
所以表格中应补充的内容是量筒内牛奶的质量。
（6）[4]量筒内牛奶的质量为
由图可知，量筒内牛奶的体积为
牛奶的密度为
（二）（1）[5][6]瓷勺的重力为
将适量的水装入塑料杯并测出杯和水的总质量 ，按照图（c）所示的方式组装，读出电子秤的示数 ，
由于瓷勺受到浮力的作用，物体间力的作用是相互的，瓷勺给水一个竖直向下的力，故电子秤的示数增加，
第15页/共20页
学科网（北京）股份有限公司增加的示数是瓷勺排开水的质量，所以瓷勺受到的浮力为
图（c）中瓷勺所受的拉力为
根据 可知，瓷勺的体积为
瓷勺的密度为
（2）[7]若图（c）中瓷勺接触杯底并对杯底有压力，则 将变大，由 可知，测得 密度偏
的
小。
五、综合应用题：本题共3小题，共22分。
22. 质量为50kg的甲同学站在水平冰面上，与冰面接触的总面积为 。甲同学用40N的水平推力推
坐在冰车上的乙同学，沿直线前进10m。g取10N/kg。求：
（1）甲受到的重力大小；
（2）甲站立时对冰面的压强；
（3）甲推乙过程中，推力做的功。
【答案】（1）500N；（2） ；（3）
【解析】
【详解】解：（1）甲受到的重力大小为
（2）甲站立时对冰面的压强为
第16页/共20页
学科网（北京）股份有限公司（3）甲推乙过程中，推力做的功为
答：（1）甲受到的重力大小为500N；
（2）甲站立时对冰面的压强为 ；
（3）甲推乙过程中，推力做的功为 。
23. 如图，甲、乙两个透明容器内均装有质量为100g、初温为25℃的某种绝缘液体，甲、乙中都有一段电
阻丝， ， 。闭合开关，电流表的示数为 1.2A。通电120s后，甲中温度计的示数为
29℃。求：
（1） 两端的电压；
（2） 的电功率；
（3）电流通过 产生的热量；
（4）液体的比热容（不计热量损失）。
【答案】（1）12V；（2）14.4W；（3） ；（4）
【解析】
【详解】解：（1）分析电路可知， 、 串联，电流表测电路电流。 两端的电压为
（2） 的电功率为
第17页/共20页
学科网（北京）股份有限公司（3）电流通过 产生 的热量为
（4）不计热量损失，则甲中液体吸收的热量为
根据 ，液体的比热容为
答：（1） 两端的电压为12V；
（2） 的电功率为14.4W；
（3）电流通过 产生的热量为 ；
（4）液体的比热容为 。
24. 生态环境部发布2024年六五环境日的主题是“全面推进美丽中国建设”，其目的是动员社会各界参与
生态环境保护、践行绿色生产生活方式。某校积极响应号召，物理社团开展关于“海域漂浮垃圾治理”调
研活动，在查阅相关资料时，发现了与海域漂浮垃圾治理装备相关的文章，其中对装备的介绍如图（a）
所示。在V字形浮围栏和自然动力作用下，海漂垃圾汇集到垃圾汇集框，而后由垃圾单向传输机构将其提
升至垃圾分拣框内。传输机构的动力可由振荡浮子波浪能收集系统提供。维护人员可通过无线视频监控系
统远程观察垃圾收集情况，并不定期到浮平台上对垃圾进行分拣、回收和无害化处理。
请结合上述信息完成下面的问题：
第18页/共20页
学科网（北京）股份有限公司（1）无线视频监控系统中的镜头相当于一个凸透镜，垃圾收集情况通过镜头成倒立、______的实像，监
控画面信号通过______波传回控制中心；
（2）振荡浮子波浪能收集系统的一部分结构简化图如图（b）所示，某时刻浮子受到海水向上的力，该力
使OA绕O点向上转动，从而带动B点的连杆运动。OA部分相当于一个______（填简单机械名称）；
（3）垃圾单向传输机构内部的一部分结构简化图如图（c）所示，则图中能绕支点转动的金属棒ab可以阻
止棘轮______（填“顺”或“逆”）时针转动，实现单向传输；
（4）浮筒是控制整个装置漂浮状态和吃水深度的重要配件。该社团利用压力传感器设计了一套吃水深度
监测系统，图（d）为监测系统的简化电路图。他们使用的压力传感器接入电路的阻值与其所受海水的压
力之间的关系如图（e）所示（为方便计算，数据已作简化处理），入水前其阻值为20Ω，入水后其受压面
与海水的接触面积是 。将传感器安装在浮平台底部，若要实现当浮平台的吃水深度为1m时，电路
中电流为0.3A，滑动变阻器 接入电路的阻值应为______Ω（电源电压恒为9V， 取 ，
g取10N/kg，不考虑水流的影响）；
第19页/共20页
学科网（北京）股份有限公司（5）为了践行绿色理念，推动绿色出行，请你结合日常生活针对绿色出行提出一条合理化建议：______。
【答案】 ①. 缩小 ②. 电磁 ③. 杠杆 ④. 逆 ⑤. 22 ⑥. 多乘坐公共交通
【解析】
【详解】（1）[1] 无线视频监控系统中的镜头相当于照相机，拍摄时，物距大于二倍焦距，成倒立、缩小
的实像。
[2] 电磁波可以传递信息，监控画面信号通过电磁波传回控制中心。
（2）[3] 如图（b）所示，OA部分相当于一个杠杆，O为支点，A端受到的海水向上的推力为动力，B点
连杆向下的力为阻力。
（3）[4] 如图（c）所示，棘轮要逆时针旋转时，杠杆ab两端受到的压力会使得杠杆静止，处于平衡状态，
所以金属棒ab可以阻止棘轮逆时针旋转。
（4）[5] 由图（e）利用数学知识解得压力传感器接入电路的阻值与其所受海水的压力之间的关系式为
当吃水深度为1m时，压力传感器受到的压力为
则此时压力传感器接入电路的阻值为
分析图（d）电路可知，压力传感器和变阻器串联，电流表测电路电流，则此时总电阻为
则滑动变阻器 接入电路的阻值应为
（5）[6] 日常生活中要响应绿色出行可以多乘坐公共交通。
