物理试题
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选
项中，只有一项是符合题目要求的。
1．下列属于可再生能源的是（ ）
A．煤 B．核能 C．风能 D．天然气
2．用智能手机监测噪声，显示的“50.6dB”是指声音的（ ）
A．音调 B．响度 C．音色 D．频率

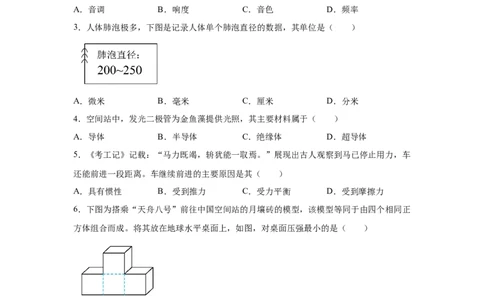

3．人体肺泡极多，下图是记录人体单个肺泡直径的数据，其单位是（ ）
A．微米 B．毫米 C．厘米 D．分米
4．空间站中，发光二极管为金鱼藻提供光照，其主要材料属于（ ）
A．导体 B．半导体 C．绝缘体 D．超导体
5．《考工记》记载：“马力既竭，辀犹能一取焉。”展现出古人观察到马已停止用力，车
还能前进一段距离。车继续前进的主要原因是其（ ）
A．具有惯性 B．受到推力 C．受力平衡 D．受到摩擦力
6．下图为搭乘“天舟八号”前往中国空间站的月壤砖的模型，该模型等同于由四个相同正
方体组合而成。将其放在地球水平桌面上，如图，对桌面压强最小的是（ ）
A． B．
试卷第1页，共3页C． D．
7．关于新能源电动汽车充电桩的安装和使用，下列符合安全用电要求的是（ ）
A．用湿抹布擦拭充电插口 B．充电桩需要安装接地线
C．充电桩起火立即泼水救火 D．充电桩无需安装保险装置

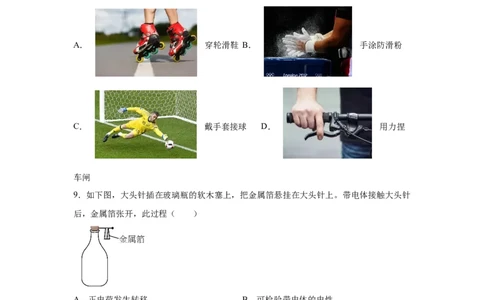

8．在体育运动中，下图中的做法为了减小摩擦的是（ ）
A． 穿轮滑鞋 B． 手涂防滑粉
C． 戴手套接球 D． 用力捏
车闸
9．如下图，大头针插在玻璃瓶的软木塞上，把金属箔悬挂在大头针上。带电体接触大头针
后，金属箔张开，此过程（ ）
A．正电荷发生转移 B．可检验带电体的电性
C．金属箔带上同种电荷 D．张开角度越小，所带电荷越多
10．小闽为康养中心的老人设计服务信号电路图，灯亮表示提醒卫生服务，电铃响表示呼
叫医疗服务。下图中不符合要求的是（ ）
A． B． C．
试卷第2页，共3页D．
11．如图，修表师傅可通过“寸镜”看清手表微小结构。“寸镜”内部有一个凸透镜，使
用时手表到凸透镜的距离应（ ）
A．小于1倍焦距 B．等于1倍焦距
C．大于2倍焦距 D．在2倍焦距与1倍焦距之间

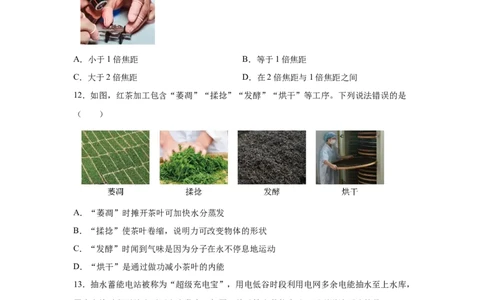

12．如图，红茶加工包含“萎凋”“揉捻”“发酵”“烘干”等工序。下列说法错误的是
（ ）
A．“萎凋”时摊开茶叶可加快水分蒸发
B．“揉捻”使茶叶卷缩，说明力可改变物体的形状
C．“发酵”时闻到气味是因为分子在永不停息地运动
D．“烘干”是通过做功减小茶叶的内能
13．抽水蓄能电站被称为“超级充电宝”，用电低谷时段利用电网多余电能抽水至上水库，
用电高峰时段再放水至下水库发电，如图：关于抽水蓄能电站，下列说法正确的是
（ ）
试卷第3页，共3页A．用电低谷时，以电能的形式储能 B．用电高峰时，机械能转化为电能
C．选址时，上下水库的高度差要小 D．存储的能量可以全部转化为电能

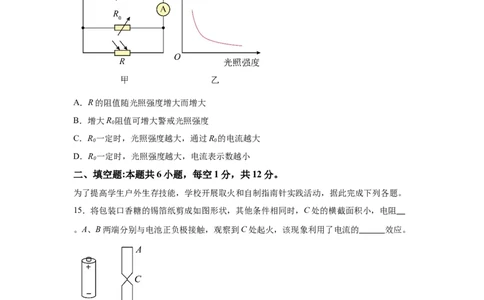

14．光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，
R 为阻值可调的电阻箱，R为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示
0
数大于某一值I 时触发报警，I 时的光照强度为警戒光照强度。闭合开关S，下列说法正确
0 0
的是（ ）
A．R的阻值随光照强度增大而增大
B．增大R 阻值可增大警戒光照强度
0
C．R 一定时，光照强度越大，通过R 的电流越大
0 0
D．R 一定时，光照强度越大，电流表示数越小
0
二、填空题:本题共6小题，每空1分，共12分。
为了提高学生户外生存技能，学校开展取火和自制指南针实践活动，据此完成下列各题。
15．将包装口香糖的锡箔纸剪成如图形状，其他条件相同时，C处的横截面积小，电阻
。A、B两端分别与电池正负极接触，观察到C处起火，该现象利用了电流的 效应。
16．将回形针掰直，磁化后放在树叶上，漂浮于水面，如下图，回形针在地球 的作
用下，静止后指向南北。参照冬季午间小草的影子偏向北方，进一步推测A端是回形针磁
体的 极。
试卷第4页，共3页17．仿生海洋机器鱼模仿鱼类的游动方式，与螺旋桨推进方式相比，噪声小，这是在
处减弱噪声。机器鱼游动时，相对于海岸是 的。
18．科创小组制作遥控“泵喷式”船模，当船向后喷水时，船获得向前的推力，表明物体
间力的作用是 的。遥控发射器利用 波控制船。
19．下图为电学知识部分结构图，请补充完整。( )( )
20．下图为探究摩擦力的实验装置。当桶和沙的总质量为0.24kg时，木块和木板在水平桌
面上保持静止，力传感器示数为0.4N。a、b两段轻绳均与桌面平行。图中滑轮的作用是
。不计绳与滑轮间的摩擦，桌面对木板的摩擦力大小为 N。
三、作图题:本题共2小题，每小题2分，共4分。

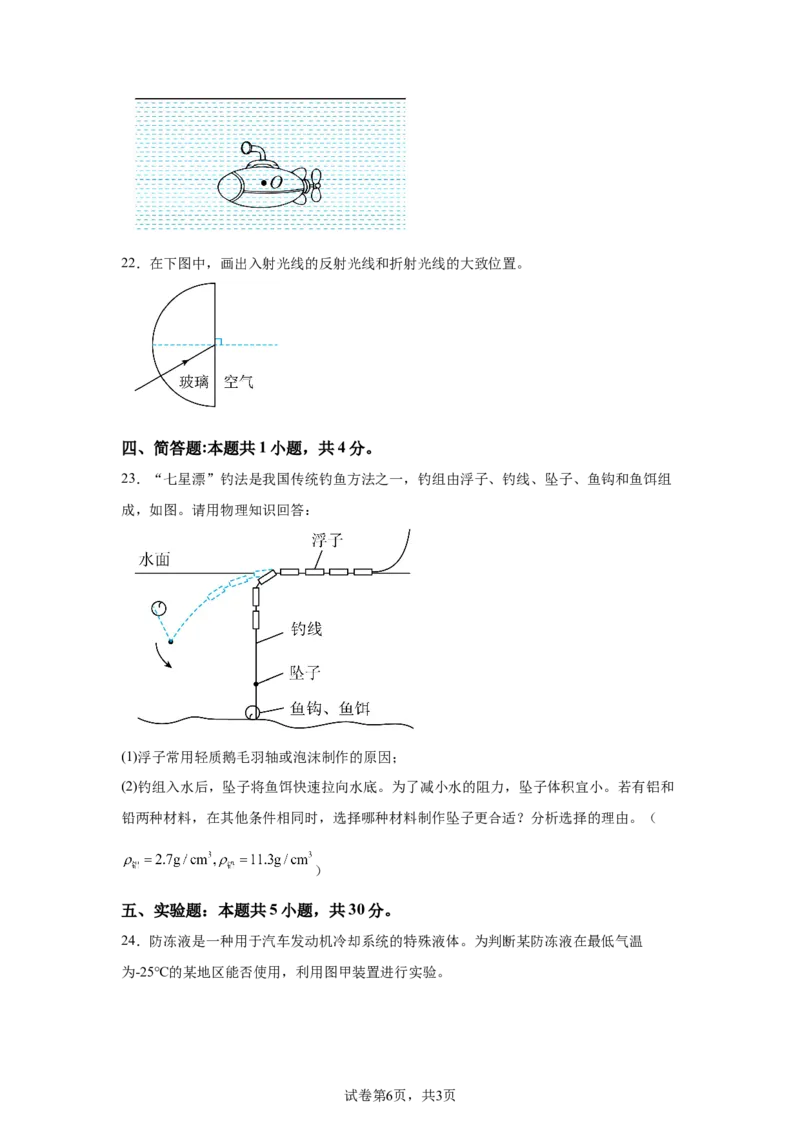

21．在下图中，画出悬浮在水中的潜水艇模型受到的重力和浮力的示意图。
试卷第5页，共3页22．在下图中，画出入射光线的反射光线和折射光线的大致位置。
四、简答题:本题共1小题，共4分。
23．“七星漂”钓法是我国传统钓鱼方法之一，钓组由浮子、钓线、坠子、鱼钩和鱼饵组
成，如图。请用物理知识回答：
(1)浮子常用轻质鹅毛羽轴或泡沫制作的原因；
(2)钓组入水后，坠子将鱼饵快速拉向水底。为了减小水的阻力，坠子体积宜小。若有铝和
铅两种材料，在其他条件相同时，选择哪种材料制作坠子更合适？分析选择的理由。（
）
五、实验题：本题共5小题，共30分。
24．防冻液是一种用于汽车发动机冷却系统的特殊液体。为判断某防冻液在最低气温
为-25℃的某地区能否使用，利用图甲装置进行实验。
试卷第6页，共3页(1)烧杯中装有适量防冻液，置于制冷剂中，用温度传感器每隔1min记录防冻液的温度，
绘制温度随时间变化的图像，如图乙。观察到14～20min防冻液处于固液共存状态，分析
图像可知：防冻液在凝固过程中温度 ，凝固点为 ℃，由此判断该防冻液
在该地区使用；
(2)装制冷剂的容器外壁出现霜，这是空气中水蒸气 形成的小冰晶。
25．探究平面镜成像的特点，实验装置如图甲。
(1)实验前，将白纸平铺在水平桌面上，玻璃板 架在纸上。
(2)在玻璃板前放置点燃的蜡烛A，在玻璃板后移动完全相同但未点燃的蜡烛B，直到B与
A的像A′完全重合，说明像与物的 相等。在纸上描出蜡烛、玻璃板和像的位置，处
理数据如图乙。
(3)得出结论：像与物关于平面镜对称。为使该结论具有普遍性，提出一条改进建议：
。
(4)利用茶色薄玻璃板制作如图丙的“临摹神器”，可在白纸上临摹手机画面。如图丁，当
手机屏幕与白纸的夹角为80°，若要使手机画面通过玻璃板所成像的位置在白纸上，玻璃
板与桌面的夹角θ应为 °，临摹时要在 （填“①”或“②”）位置观察。

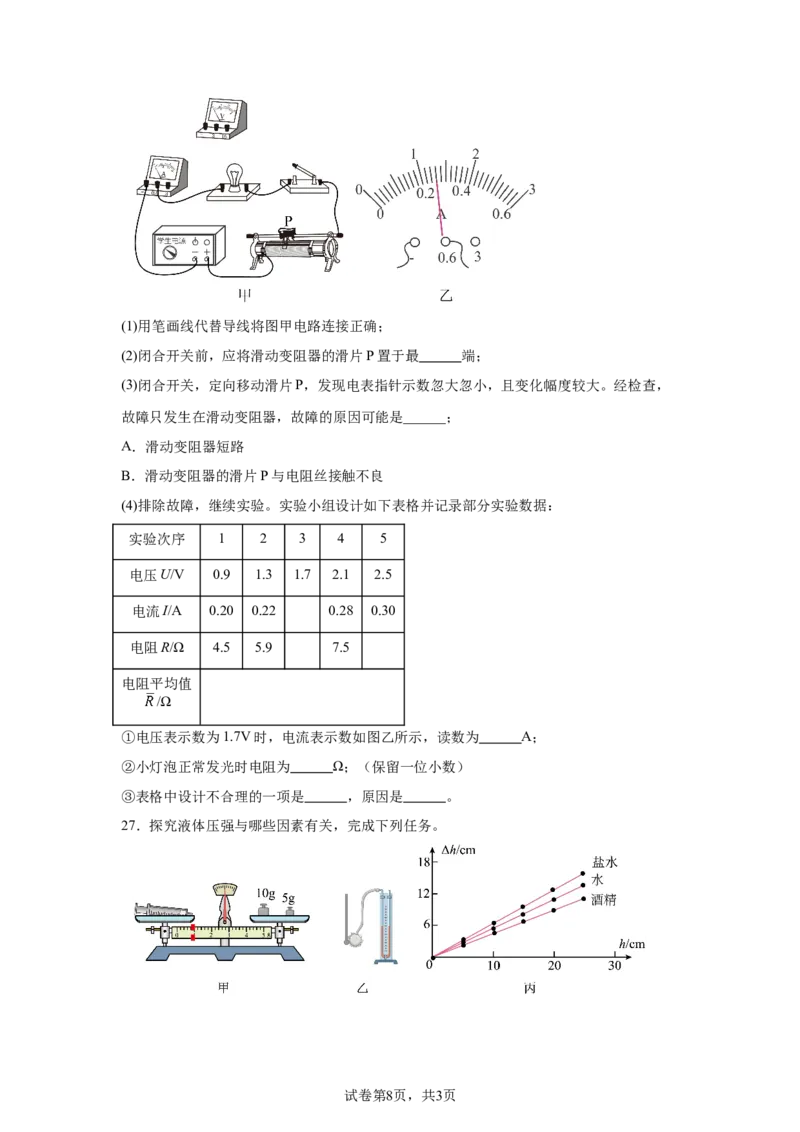

26．用伏安法测量额定电压为2.5V小灯泡的电阻，实验装置如图甲。
试卷第7页，共3页(1)用笔画线代替导线将图甲电路连接正确；
(2)闭合开关前，应将滑动变阻器的滑片P置于最 端；
(3)闭合开关，定向移动滑片P，发现电表指针示数忽大忽小，且变化幅度较大。经检查，
故障只发生在滑动变阻器，故障的原因可能是______；
A．滑动变阻器短路
B．滑动变阻器的滑片P与电阻丝接触不良
(4)排除故障，继续实验。实验小组设计如下表格并记录部分实验数据：
实验次序 1 2 3 4 5
电压U/V 0.9 1.3 1.7 2.1 2.5
电流I/A 0.20 0.22 0.28 0.30
电阻R/Ω 4.5 5.9 7.5
电阻平均值
/Ω
①电压表示数为1.7V时，电流表示数如图乙所示，读数为 A；
②小灯泡正常发光时电阻为 Ω；（保留一位小数）
③表格中设计不合理的一项是 ，原因是 。
27．探究液体压强与哪些因素有关，完成下列任务。
试卷第8页，共3页任务一 测量盐水、水和酒精的密度
(1)将天平放在水平台上，把游码移至标尺左端 处，并调节好天平。
(2)用注射器抽取5mL盐水，用天平测得注射器和盐水的总质量，如图甲所示，为
g。
(3)用注射器继续抽取盐水，活塞移至15mL处，测得注射器和盐水的总质量为27.4g，盐水
的密度为 g/cm3。继续测出水和酒精的密度。
任务二 探究液体内部的压强
(4)图乙是U形管压强计，实验时通过两侧液面的高度差来反映 的大小。
(5)三个容器分别装有适量的盐水、水和酒精，改变探头在液体中的深度，记录探头的深度
h与U形管两侧液面的高度差Δh，绘制Δh-h图像如图丙，分析图像可知：
①液体压强与液体的深度有关，在相同液体内部，深度越深，压强越 。
②液体压强与液体的密度有关。
根据图像，陈述得出结论②的理由： 。

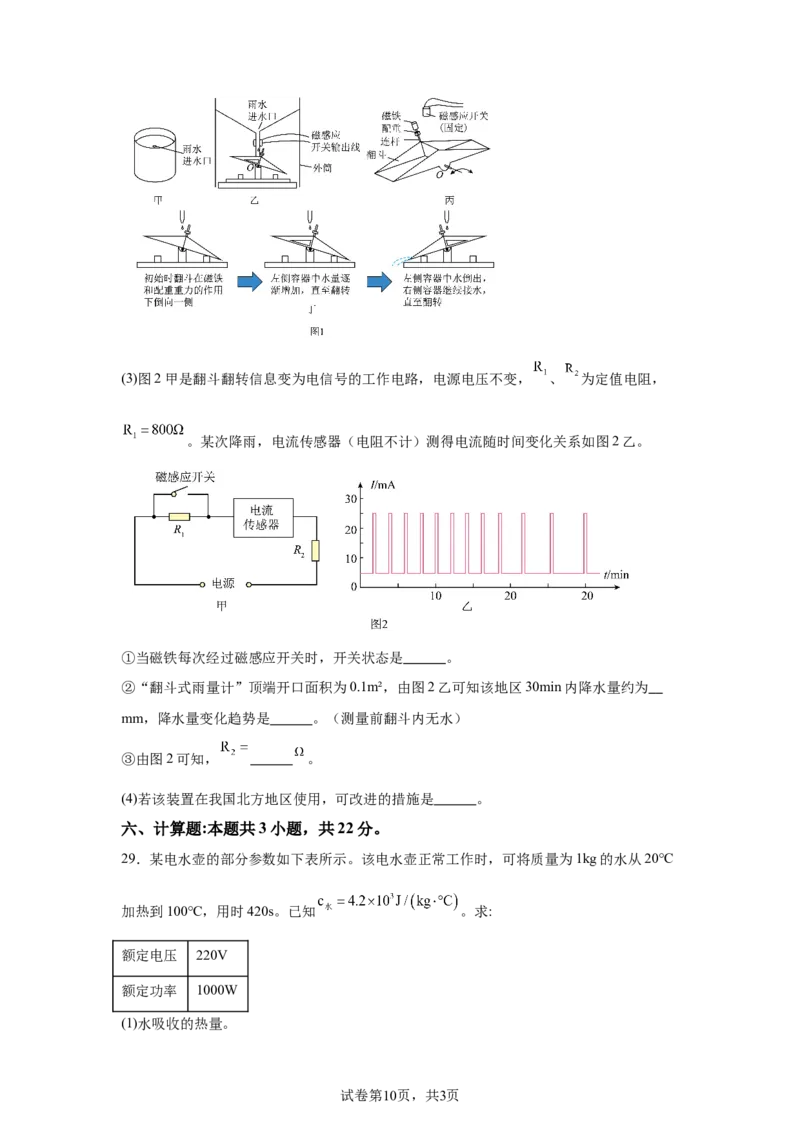

28．降水量是指一段时间内，雨水（或融化后的固体降水）未经蒸发、渗透和流失所积聚
起来的水层深度。为了监测降水量，科创小组制作了“翻斗式雨量计”，装置外观是上端
开口的圆柱体，如图1甲。内部结构示意图如图1乙。装置核心部件如图1丙，它是用中
间隔板分开的两个完全对称的三角形容器，可绕O点处的水平轴转动，从而使两侧容器轮
流接水，当一侧容器接满10mL雨水时会发生翻转，将水倒出，随着降雨持续，翻斗左右
翻转，过程如图1丁。磁铁与配重通过连杆安装在翻斗上并随翻斗左右摆动，当磁铁经过
磁感应开关（两者相互作用力忽略不计）时，磁感应开关通过电流传感器将翻斗翻转信息
变成电信号，从而推算降水量。
(1)翻斗在水平位置时是等臂杠杆，实验器材中属于等臂杠杆的有 。
(2)连杆上装有可调高度的配重。校准过程，若倒入的水量总是大于10mL时翻斗才发生翻
转，可通过 （填“降低”或“升高”）配重在连杆上的位置进行调整。
试卷第9页，共3页(3)图2甲是翻斗翻转信息变为电信号的工作电路，电源电压不变， 、 为定值电阻，
。某次降雨，电流传感器（电阻不计）测得电流随时间变化关系如图2乙。
①当磁铁每次经过磁感应开关时，开关状态是 。
②“翻斗式雨量计”顶端开口面积为0.1m²，由图2乙可知该地区30min内降水量约为
mm，降水量变化趋势是 。（测量前翻斗内无水）
③由图2可知， 。
(4)若该装置在我国北方地区使用，可改进的措施是 。
六、计算题:本题共3小题，共22分。
29．某电水壶的部分参数如下表所示。该电水壶正常工作时，可将质量为1kg的水从20℃
加热到100℃，用时420s。已知 。求:
额定电压 220V
额定功率 1000W
(1)水吸收的热量。
试卷第10页，共3页(2)电水壶消耗的电能。
(3)电水壶的热效率。
30．运-20是我国自主研制的重型运输机，如图。飞机获得的升力 与其在平直跑道上滑
行速度v的平方成正比，即 ， 为定值（未知）。飞机在平直跑道上从静止开始加
速，当速度达到 时，飞机即将离地起飞，此时飞机所受升力与重力相等。升空后，飞机
若以速度800km/h沿水平直线匀速飞行0.5h，其发动机在水平方向的牵引力大小为
。
(1)求升空后飞机在上述0.5h内通过的路程。
(2)求升空后飞机在上述0.5h内水平方向牵引力做的功。
(3)已知飞机重力为 ，求飞机在跑道上滑行速度为 时受到的支持力。
31．下图为科创小组测量大气压和海拔的简易装置原理图， 为定值电阻， 为力敏电阻，
置于圆柱体容器底部，可自由滑动的活塞通过轻杆压在力敏电阻上。容器内抽成真空，
装置气密性良好。该装置通过两电表示数分别转换测出大气压值和海拔，且示数均随测量
值增大而增大。电源电压恒为6V， ， 的阻值与压力大小 的关系为
，电压表量程为0～3V，电流表量程为0～0.6A。活塞横截面积为
，忽略摩擦，不计活塞质量。查阅资料，大气压 与海拔 的关系如下表。
海拔 0 100 200 300 400 500 …… 1000 2000 ……
试卷第11页，共3页大气压
101 100 99 98 97 96 …… 90 80 ……
(1)求 时活塞受到的压力。
(2)求 时通过 的电流。
(3)求该装置能测量的最高海拔。
(4)指出该装置测量时的一项不足之处，针对该不足，就电源和电流表中任选1个，提出相
应问题的解决方案，并说明理由。
试卷第12页，共3页1．C
【详解】可再生能源指在自然界中可以不断再生，永续利用的能源。如风能、太阳能、水
能、生物质能等。不可再生能源指储量有限，消耗后短期内无法再生的能源。如煤、石油、
天然气、核能（铀矿）等。故C符合题意，ABD不符合题意。
故选C。
2．B
【详解】噪声等级用分贝表示，单位为dB，用来反映声音的强弱，即声音的响度，故B符
合题意，ACD不符合题意。
故选B。
3．A
【详解】根据生物学知识，人体单个肺泡的直径通常在200~500微米范围内。给出的数据
为200~250，则正确的单位是微米，其他选项的单位毫米、厘米、分米均远大于肺泡的实
际尺寸。故A符合题意，BCD不符合题意。
故选A。
4．B
【详解】发光二极管，也就是LED，是一种固态的半导体器件，它可以直接把电能转化为
光能，LED的核心是一个半导体晶片，其主要材料为半导体材料。故B符合题意，ACD不
符合题意。
故选B。
5．A
【详解】A．惯性是物体保持原来运动状态不变的性质。当马停止用力后，车由于具有惯
性，会保持原来的运动状态继续向前运动一段距离。所以车继续前进的主要原因是其具有
惯性，故A符合题意；
B．当马停止用力后，马对车不再施加推力，所以车继续前进不是因为受到推力，故B不
符合题意；
C．车在前进过程中，会受到地面的摩擦力等阻力的作用，其受力并不平衡。而且受力平
衡时物体将保持静止或匀速直线运动状态，而车在前进过程中速度会逐渐减小，说明其受
力不平衡，故C不符合题意；
D．摩擦力是阻碍物体相对运动的力，车受到的摩擦力方向与车前进的方向相反，它会使
车的速度逐渐减小，而不是使车继续前进，故D不符合题意。
故选A。
答案第1页，共2页6．D
【详解】模型放在水平桌面上，对桌面的压力与重力大小相等，物体重力相同，则压力相
等，由图可知受力面积最大的是D图，根据 可知D图对桌面压强最小，故D符合题
意，ABC不符合题意。
故选D。
7．B
【详解】A．湿抹布可能导致短路或触电，充电插口应保持干燥，清洁时需断电并使用干
布。故A不符合题意；
B．接地线是安全用电的基本要求，可防止漏电事故，保障人身安全。故B符合题意；
C．充电桩起火可能涉及电气火灾，生活用水是导体，泼水会引发触电或火势扩大，应先
断开电源再使用干粉或二氧化碳灭火器救火。故C不符合题意；
D．保险装置如漏电保护器、过载保护是必要的，可以在电路漏电时，切断电源，起到保
护作用，能防止电路故障引发火灾或设备损坏。故D不符合题意。
故选B。
8．A
【详解】A．穿轮滑鞋是变滑动摩擦为滚动摩擦，减小摩擦力，故A符合题意；
B．运动员手涂防滑粉，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B
不符合题意；
C．戴手套接球是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故C不符合
题意；
D．用力捏自行车的车闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力，故
D不符合题意。
故选A。
9．C
【详解】A.正电荷发生转移，此说法错误。原因是正电荷值得是原子核或质子，正电荷不
能转移，发生转移的是电子，故A错误，不符合题意；
B.可检验带电体的电性，此说法错误。验电器箔片张开，只能说明被检测的物体带电，并
不知道带的是哪种电荷，故B错误，不符合题意；
C.金属箔带上同种电荷，此说法正确。验电器就是根据同种电荷相互排斥的原理来检测物
体带电的，两片箔片带同种电荷互相而张开，故C正确，符合题意；
答案第2页，共2页D.张开角度越小，所带电荷越多，此说法错误。被检测的物体所带电荷越多，验电器箔片
张开的角度越大，故D错误，不符合题意。
故选C。
10．C
【详解】ABD．图中灯和电铃并联，各个支路都有一个开关独立工作，且开关只控制这一
条支路的通断，符合设计要求，故ABD不符合题意；
C．图中S 开关在干路上，控制整个电路，干路开关不闭合整个电路都不工作，不能使电
2
铃和灯独立工作，S 闭合电铃工作，只闭合开关S 都不工作，两开关都闭合电铃和灯一起
2 1
工作，不符合设计要求，故C符合题意。
故选C。
11．A
【详解】通过“寸镜”能看清手表微小结构，此时“寸镜”作为放大镜使用，则需满足物
体位于凸透镜的1倍焦距以内，即物距小于1倍焦距，此时会形成正立、放大的虚像，便
于观察微小结构。故A符合题意，BCD不符合题意。
故选A。
12．D
【详解】A．“萎凋”时将茶叶摊开，是通过增大液体的表面积加水分蒸发，故A正确，
不符合题意；
B．“揉捻”使茶叶卷缩，则茶叶发生形变，说明力可改变物体的形状，故B正确，不符
合题意；
C．“发酵”时能闻到茶叶的清香，这是扩散的现象，说明分子在不停地做无规则运动，
故C正确，不符合题意；
D．“烘干”过程采用高温烘焙，是通过热传递减小茶叶的内能，故D错误，符合题意。
故选D。
13．B
【详解】A．由题意知，用电低谷时，电动机将水抽到高处，将电能转化为机械能，即以
机械能的形式储能，故A错误；
BD．用电高峰时利用存储的能量发电，水能带动水轮机转动，将机械能转化为电能，由于
能量损耗，无法将全部的机械能部分转化为电能，故B正确，D错误；
C．由图可知，抽水蓄能电站由上游水库、下游水库和水电站组成，要求水资源丰沛、上
下游有落差，因此选址时需要考虑地理位置的问题，故C错误。
答案第3页，共2页故选B。
14．B
【详解】由图可知，定值电阻R 和光敏电阻R并联，电流表测干路电路的电流
0
A．题目提到R为光敏电阻，其阻值随光照强度变化关系如图乙所示，可以看出光照强度
增大时阻值减小，故A错误；
B．警戒光照强度是电流达到I 时的光照强度。增大R 阻值会导致通过R 支路的电流减小，
0 0 0
因此光敏电阻阻值需减小才能让电流重新达到I。此时需要更强的光照，所以警戒光照强
0
度增大，故B正确；
C．定值电阻R 和光敏电阻R并联，互不影响，R 一定时，电压不变则通过R 的电流不变，
0 0 0
故C错误；
D．R 一定时，电压不变，通过R 的电流不变。光照强度越大，光敏电阻R的阻值减小，
0 0
根据 可知通过光敏电阻R这条支路的电流增大，电流表测干路电流，等于各支路电
流之和，一条支路电流不变，另一条支路电流增大，故电流表示数增大，故D错误。
故选B。
15． 大 热
【详解】[1]导体的电阻与导体的材料、长度和横截面积等因素有关，其他条件相同时，导
体的长度越长、横截面积越小导体的电阻越大，由图可知，其他条件相同时，C处的横截
面积小，故C处的电阻大。
[2] A、B两端分别与电池正负极接触，观察到C处起火，说明电流通过导体产生了热量，
即电能转化成内能，这种现象叫做电流的热效应。
16． 磁场 S
【详解】[1][2]地球是一个巨大的磁体，磁化后的回形针具有磁性，将其放在树叶上，漂浮
于水面，则回形针在地球磁场的作用下，静止后会指南北两个方向。小草的影子偏向北方，
根据影子的形成原理可知太阳在南方，地理南方附近是地磁北极，根据磁极间的相互作用
规律可知回形针磁体指南方的是S极，即可以推测A端是回形针磁体的S极。
17． 声源 运动
【详解】[1]减弱噪声的途径有三个：在声源处减弱、在传播过程中减弱、在人耳处减弱。
仿生海洋机器鱼模仿鱼类的游动方式，与螺旋桨推进方式相比，发出的声音小，减小了声
源发出声音的响度，属于在声源处减弱噪声。
[2]机器鱼游动时，以海岸为参照物，机器鱼与海岸的位置发生变化，则机器鱼相对于海岸
答案第4页，共2页是运动的。
18． 相互 电磁
【详解】[1]力是物体对物体的作用，物体间力的作用是相互的。当船向后喷水时，船获得
向前的推力，利用了物体间力的作用是相互的原理。
[2]遥控器与船模之间是依靠电磁波传递信息，即遥控发射器是利用电磁波来控制船的。
19． 电能 电流I
【详解】[1]电源是提供电能的装置，用电器是消耗电能的装置，所以该空填电能。
[2]电压是形成电流的原因，电阻对电流有阻碍作用，导线输送电流，则该空填电流I。
20． 改变力的方向 2
【详解】[1]由图可知，图中滑轮是定滑轮，在实验中的作用是改变力的方向。
[2]木块和木板在水平桌面上保持静止，则木块和木板都受力平衡。木块在水平方向受到向
左的拉力和向右的摩擦力，向左的拉力大小为0.4N，则木板对木块向右的摩擦力也为
0.4N，物体间力的作用是相互的，则木块对木板有向左的摩擦力，大小为0.4N；木板受到
向右的拉力与桶和沙的重力相等，即
木板水平方向受力平衡，木板水平方向受到向右的拉力，桌面对木板向左的摩擦力，木块
对木板向左的摩擦力，根据平衡条件可得
所以桌面对木板的摩擦力大小为

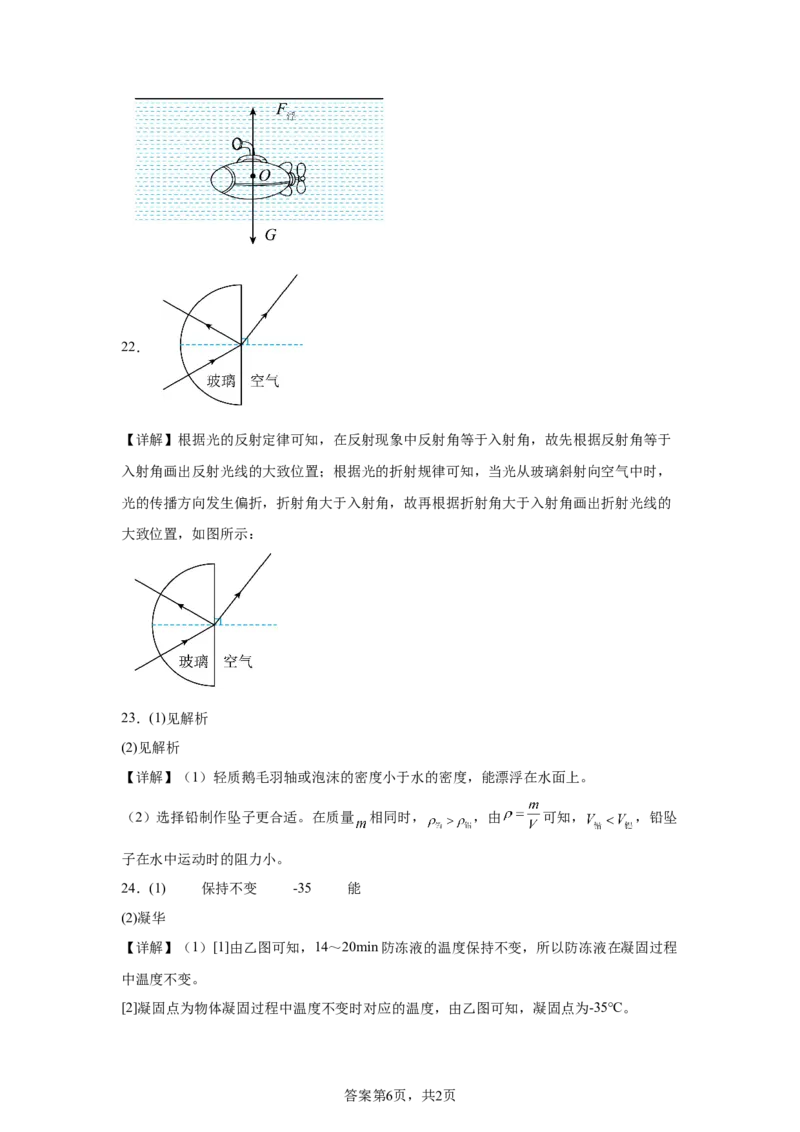

21．
【详解】潜水艇模型悬浮在水中，受到浮力和重力的作用，浮力的方向竖直向上，重力的
方向竖直向下，浮力与重力大小相等，如下图所示：
答案第5页，共2页22．
【详解】根据光的反射定律可知，在反射现象中反射角等于入射角，故先根据反射角等于
入射角画出反射光线的大致位置；根据光的折射规律可知，当光从玻璃斜射向空气中时，
光的传播方向发生偏折，折射角大于入射角，故再根据折射角大于入射角画出折射光线的
大致位置，如图所示：
23．(1)见解析
(2)见解析
【详解】（1）轻质鹅毛羽轴或泡沫的密度小于水的密度，能漂浮在水面上。
（2）选择铅制作坠子更合适。在质量 相同时， ，由 可知， ，铅坠
子在水中运动时的阻力小。
24．(1) 保持不变 -35 能
(2)凝华
【详解】（1）[1]由乙图可知，14～20min防冻液的温度保持不变，所以防冻液在凝固过程
中温度不变。
[2]凝固点为物体凝固过程中温度不变时对应的温度，由乙图可知，凝固点为-35℃。
答案第6页，共2页[3]因为该地区的最低气温为-25℃，高于该款防冻液的凝固点，所以该防冻液可以在该地区
使用。
（2）霜是由空气中的水蒸气遇冷凝华放热形成的。
25．(1)垂直
(2)大小
(3)改变蜡烛 的位置，多次实验
(4) 50 ①
【详解】（1）实验时玻璃板与纸面应垂直放置，这样所成的像在桌面上，方便找到像的位
置。
（2）将两支相同的蜡烛A和B分别竖放在玻璃板前后，点燃蜡烛A，并移动蜡烛B，直至
与蜡烛A的像重合，蜡烛B能跟蜡烛A的像完全重合，说明像与物大小相等，用到了等效
替代法。
（3）一次实验得出的结论不具有普遍性，本实验中应多次改变蜡烛A的位置，得到多组
数据，其目的是避免实验的偶然性，得到普遍规律。
（4）[1]平面镜成像物与像关于镜面对称，如图丁，当手机屏幕与白纸的夹角为80°，则手
机右侧与白纸的夹角为 ，若要使手机画面通过玻璃板所成像的位置在白纸
上，玻璃板与桌面的夹角θ应为
[2]平面镜成的像是虚像，所以要透过玻璃板观察像，则临摹时要在①位置观察像。
26．(1)
(2)右
(3)B
(4) 0.26 8.3 电阻平均值 小灯泡的电阻会随温度变化而变化
【详解】（1）由图可知，电压表未接入到电路中，应该将电压表并联在小灯泡两端，如下
图所示：
答案第7页，共2页（2）为了保证电路安全，应该将滑动变阻器调至阻值最大处，即将滑动变阻器的滑片P置
于最右端。
（3）因为电表指针示数忽大忽小，且变化幅度较大，说明电路某处接触不良，故B符合
题意。
（4）[1]由乙图可知，电压表所接量程为0~0.6A，其分度值为0.02A，所以读数为0.26A。
[2]因为小灯泡的额定电压为2.5V，所以由第5次实验数据可知，小灯泡正常发光时电阻
[3][4]因为小灯泡发光时会发热，所以小灯泡的电阻会随温度变化而变化，故表格中设计不
合理的一项是电阻平均值 。
27．(1)零刻度线
(2)15.8
(3)1.16
(4)液体压强
(5) 大 见解析
【详解】（1）天平放在水平台上，首先要将游码调至标尺左端零刻度线处，再调节平衡螺
母使天平水平平衡。
（2）由图甲可知天平标尺的分度值为0.2g，则注射器和盐水的总质量为
（3）用注射器继续抽取盐水，活塞移至15mL处，测得注射器和盐水的总质量为27.4g，
则抽取盐水的体积为
抽取盐水的质量为
盐水密度为
答案第8页，共2页（4）压强计的探头浸没到水中某一深度，此时探头上的橡皮膜会受到水的压力，故橡皮膜
会发生形变；此装置是利用液体对橡皮膜压强不同，U形管左右两管中液面高度不同来比
较液体压强的，故可通过观察U形管两侧液面的高度差来判断橡皮膜受到压强的大小。
（5）[1]由图丙可知，在同种液体中，探头所处的深度越深，U形管两侧液面的高度差越
大，即受到的液体压强越大，则可得出结论：同种液体中，深度越深，液体压强越大。
[2]由图丙可知，深度相同时，液体密度不同，U形管压强计两侧液面的高度差不同，则液
体压强不同，说明液体压强与液体密度有关。
28．(1)托盘天平（天平、定滑轮）
(2)降低
(3) 闭合 1.2 减弱（减缓、变小） 200
(4)低温天气，增加加热装置；若降水量偏小，可以降低配重的高度并重新校准参数
【详解】（1）初中所学的实验器材中属于等臂杠杆的有托盘天平。
（2）翻斗可以看成杠杆，此时动力为雨水对翻斗的压力，大小等于雨水的重力。阻力为配
重对翻斗的压力，大小等于配重的重力。校准过程中水量总是大于10mL时翻斗才发生翻
转，此时可以通过减小阻力的力臂的方法来进行校准，故可以降低配重的高度来减小阻力
的力臂进行校准。
（3）[1]由乙图知，当磁铁每次经过磁感应开关时电路中的电流增加，此时电路中的总电
阻是减小的，故磁铁经过磁感应开关时，开关的状态是闭合的。
[2]由乙图知，30min内翻斗共翻转了12次，故总的收集到的雨水体积
顶端开口的面积是
故降水量为
[3]由乙图知，翻转所用的时间越来越长，故降水量变化趋势在减弱。
[4] 当开关断开时，电路中的电流为5mA，此时电阻R 与R 串联，电源电压
1 2
…①
当开关闭合时，电路中的电流为25mA，此时电路中只有电阻R，电源电压
2
…②
答案第9页，共2页①②联立，解得
（4）北方地区温度低，降水量少，故在低温天气可以增加加热装置；降水量偏小，可以降
低配重的高度重新校准参数。
29．(1)
(2)
(3)
【详解】（1）水吸收的热量
（2）电水壶消耗的电能
（3）电水壶的热效率
30．(1)
(2)
(3)
【详解】（1）飞机在0.5h内通过的路程
（2）
飞机在0.5h内水平方向牵引力做的功
（3）当速度达到 时，飞机即将离地起飞 ， ，可得
当飞机以 速度滑行时
飞机在水平跑道上滑行，竖直方向上受力平衡 所以
31．(1)
答案第10页，共2页(2)
(3)
(4)见解析
【详解】（1）根据题意可知当 时，大气压 ，则活塞受到的压力为
（2）当 时，力敏电阻的阻值为
由图可知电路为串联电路，则电源电压为
串联电路电流处处相等，则通过 的电流为
（3）由题意可知，海拔越高，大气压越低，则活塞受到的压力越小，力敏电阻阻值越大，
电路中电流减小，电流表示数减小，根据串联分压原理可知电压表示数变大，所以是选择
电压表示数转换测出海拔。当电压表示数为3V时，所测的海拔最高为 ，则
电路中电流为
力敏电阻的阻值为
又
解得 ，此时大气压为
查表可知
（4）问题：该装置所测的最高海拔太低。
方案：适当降低电源电压 。
答案第11页，共2页理由：根据欧姆定律和串联电路知识可知 ，得
①当电源电压降低到3V～6V时， 最大值为3V不变，适当减小电源电压 ，可以增大
，可测的气压减小，可测的海拔增加。
②当电源电压降低到3V以下时， 最大值小于3V且在电压表量程内，可以继续增大 ，
可测的气压减小，可测的海拔增加。
答案第12页，共2页
