二○二五年绥化市初中学业水平考试
物理试题
考生注意：
1．物理和化学考试时间共150分钟
2．所有答案都必须写在答题卡上所对应的题号后的指定区域内
第一部分物理
考生注意：
1．物理试题共四道大题，26个小题，总分80分。
2．可能用到的参考数据： ， ，
一、选择题（本题共10个小题，每小题2分，共20分。1-8小题每题只有一个
正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，
有错误选项不得分）请在答题卡上用2B铅笔把你的选项所对应的方框涂黑。
1．下列光现象中与立竿见影的“影”成因相同的是（ ）
A．水中月影 B．墙上手影 C．镜中人影 D．潭中鱼影
2．如图所示的工具中，正常使用时属于省力杠杆的是（ ）
A． 筷子 B． 天平
C． 钢丝钳 D． 食品夹
3．关于热现象，下列说法中正确的是（ ）
A．霜是水蒸气放热凝华形成的
B．水在沸腾过程中温度不断升高
C．干冰在常温下会发生汽化现象
D．吹风扇加快汗液蒸发，是由于蒸发快慢与温度有关
试卷第1页，共3页4．关于声现象，下列说法中正确的是（ ）
A．声音在空气中的传播速度是340m/s B．闻其声而知其人是根据音色判断的
C．广场上的噪声监测仪可以减弱噪声 D．超声波探伤是利用声波传递能量
5．电动自行车的主要动力装置是电动机。下列选项中与电动机工作原理相同的是（ ）
A． B． C．
D．

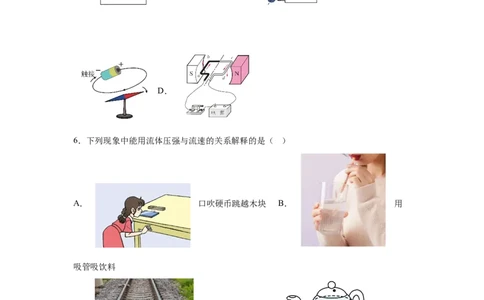

6．下列现象中能用流体压强与流速的关系解释的是（ ）
A． 口吹硬币跳越木块 B． 用
吸管吸饮料
C． 铁轨下铺枕木 D． 茶壶中水
面相平
7．下列说法中正确的是（ ）
A．雪花缓慢飘落表明温度越低分子运动越慢
B．构成物质的分子间同时存在引力和斥力
试卷第2页，共3页C．汽油机在做功冲程中将机械能转化为内能
D．钻木取火是通过热传递的方式改变内能
8．如图是家庭电路的一部分，进户线在图中左侧。闭合开关，灯泡不亮，用试电笔检测发
现a、b、c三处氖管发光，d处氖管不发光。则电路故障是（ ）
A．灯泡断路 B．b、c间断路 C．a、d间断路 D．进户线零线断路

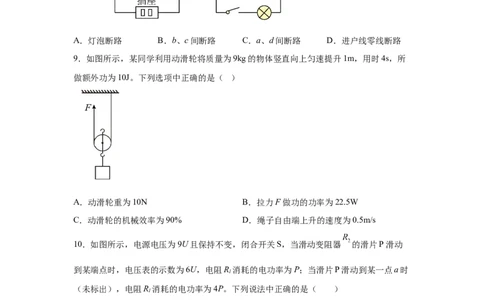

9．如图所示，某同学利用动滑轮将质量为9kg的物体竖直向上匀速提升1m，用时4s，所
做额外功为10J。下列选项中正确的是（ ）
A．动滑轮重为10N B．拉力F做功的功率为22.5W
C．动滑轮的机械效率为90% D．绳子自由端上升的速度为0.5m/s
10．如图所示，电源电压为9U且保持不变，闭合开关S，当滑动变阻器 的滑片P滑动
到某端点时，电压表的示数为6U，电阻R 消耗的电功率为P；当滑片P滑动到某一点a时
1
（未标出），电阻R 消耗的电功率为4P。下列说法中正确的是（ ）
1
A．电阻R 的阻值为 B．滑动变阻器 的最大阻值为
1
试卷第3页，共3页C．电路消耗的最大功率为9P D．当滑片P滑动到a点时，电路中的电流为
二、填空题（本题共8个小题，每空1分，共16分）请在答题卡上把你的答案
写在所对应的题号后的指定区域内

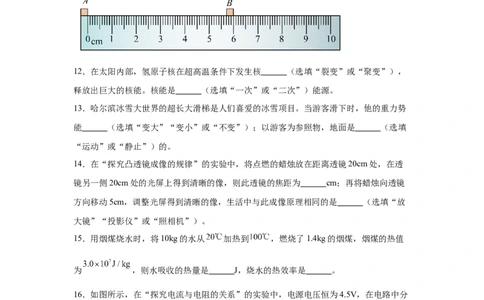

11．如下图，一物块从A处运动到B处所用的时间为0.4s，通过的路程为 cm，从A
到B的平均速度为 m/s。
12．在太阳内部，氢原子核在超高温条件下发生核 （选填“裂变”或“聚变”），
释放出巨大的核能。核能是 （选填“一次”或“二次”）能源。
13．哈尔滨冰雪大世界的超长大滑梯是人们喜爱的冰雪项目。当游客滑下时，他的重力势
能 （选填“变大”“变小”或“不变”）；以游客为参照物，地面是 （选填
“运动”或“静止”）的。
14．在“探究凸透镜成像的规律”的实验中，将点燃的蜡烛放在距离透镜20cm处，在透
镜另一侧20cm处的光屏上得到清晰的像，则此透镜的焦距为 cm；再将蜡烛向透镜
方向移动5cm，调整光屏得到清晰的像，生活中与此成像原理相同的是 （选填“放
大镜”“投影仪”或“照相机”）。
15．用烟煤烧水时，将10kg的水从 加热到 ，燃烧了1.4kg的烟煤，烟煤的热值
为 ，则水吸收的热量是 J，烧水的热效率是 。
16．如图所示，在“探究电流与电阻的关系”的实验中，电源电压恒为4.5V，在电路中分
别接入5Ω、10Ω、15Ω、20Ω的电阻进行实验。先将10Ω的电阻接入电路，闭合开关S，
调节滑动变阻器的滑片，使电压表的示数为2V；再将电阻由10Ω更换为5Ω，调节滑动变
阻器的滑片向 （选填“左”或“右”）端移动，直到电压表的示数为2V为止：要
完成该实验，滑动变阻器的最大阻值至少为 Ω。
试卷第4页，共3页17．如图所示，电源电压恒定，将定值电阻 、 按图甲、图乙两种方式接入电路，电阻
在两电路中消耗的电功率分别为4W和9W，则 ，乙图中电阻 消耗的电
功率为 W。
18．如图所示，A、B是由同种材料制成的两个实心圆柱体，高度之比为 。将A竖直放
在水平桌面上，B置于A上面正中央（图甲），此时A对桌面的压强与B对A的压强之比
为 ，则A、B的体积之比为 ；将A、B倒置后放在水平桌面上（图乙），则A对
B的压强与B对桌面的压强之比 。
三、作图与实验探究题（本题共6个小题，共30分）请在答题卡上把你的答案
写在所对应的题号后的指定区域内
19．如图，小宇看到水中有一条鱼，A、B两点中有一点是鱼的实际位置，另一点是像的位
置，请在图中画出他看到鱼的光路图（保留作图痕迹）。
试卷第5页，共3页20．如图，请在图中画出物体A对竖直墙面的压力的示意图。
21．如图所示，小刚同学用薄玻璃板、白板、刻度尺、光屏和两支完全相同的蜡烛A、B
探究平面镜成像的特点。
(1)用薄玻璃板代替平面镜的目的是 。
(2)点燃蜡烛A，在薄玻璃板后面移动不点燃的蜡烛B，直到B与A的像完全重合，用刻度
尺测量出蜡烛A到玻璃板的距离和蜡烛B到玻璃板的距离。移动点燃的蜡烛A，多次重复
实验后，发现平面镜所成像的大小和物的大小 ，像和物到平面镜的距离 。
(3)移去蜡烛B，在该位置放置的光屏上 （选填“能”或“不能”）承接到蜡烛A的
像。
22．图甲是某兴趣小组同学“探究冰熔化时温度的变化规律”的实验装置。（实验中不考
虑水的质量变化等因素）
(1)组装实验器材时，应按 （选填“自上而下”或“自下而上”）的顺序。
试卷第6页，共3页(2)下列措施中，能使冰受热均匀的是______（选填字母）。
A．加热过程中不断搅拌
B．温度计的玻璃泡完全浸没在冰中
C．通过水给试管加热
(3)某时刻温度计的示数如图乙所示，其示数为 ℃。
(4)根据实验数据绘制的温度随时间变化关系图像如图丙，冰在B点时的内能 （选填
“大于”“小于”或“等于”）在C点时的内能。
(5)冰在熔化过程中的特点是 。
(6)实验后，某同学根据图丙计算出冰的比热容是 。
23．在“研究影响滑动摩擦力大小的因素”的实验中，小轩设计了如下实验。（实验所用
铁块的长、宽、高不同，每个面的粗糙程度都相同；两小车材料相同）
步骤一：如图甲所示，小轩用水平向左的拉力F拉动放在水平面上的平板小车1，观察并
记录4s内拉力传感器的示数，绘制了如图乙所示的图象；
步骤二：将同一铁块以同种方式放置在平板小车2上，如图丙，用电动机向左水平拉动放
在水平面上的平板小车2，再用弹簧测力计竖直向上拉铁块，读出弹簧测力计和拉力传感
器的示数，记录在表格中。
弹费别力计示数
实验次数 铁块重力/N 拉力传感器示数/N
N
1 5 0 1.5
2 5 1.0 1.2
3 5 2.0 0.9
(1)在步骤一中，当平板小车1开始运动时，铁块受到的摩擦力为 N。
(2)步骤二第1次实验中拉力传感器的示数比步骤一中1s~4s内拉力传感器的示数小，由此
可知滑动摩擦力的大小与 有关。
(3)通过分析表中数据，可得出结论： 。
试卷第7页，共3页(4)若用该铁块探究滑动摩擦力的大小与接触面积是否有关，他的操作应是 。
(5)小轩认为：该实验中水平面应尽量光滑，否则会使拉力传感器的示数偏大。他的说法
（选填“合理”或“不合理”），请说明理由： 。
24．学习了密度的知识后，某同学设计以下实验测量盐水的密度。
(1)将天平放在水平桌面上，游码放到标尺左端的零刻度线处，指针指在如图甲所示位置，
此时他应将平衡螺母向 （选填“左”或“右”）调节，直至横梁平衡：再将装有盐
水的烧杯放在天平左盘，当右盘放入80g砝码时，天平刚好平衡。
(2)如图乙所示，将烧杯中的一部分盐水倒入量筒，量筒中盐水的体积为 ．
(3)如图丙所示，用天平测出烧杯和剩余盐水的总质量为 g，则所测盐水的密度是
。
(4)实验结束后，该同学改用量筒、水和细线测量橡皮泥的密度。（不考虑橡皮泥水及质量
变化）如图丁所示。
步骤一：在量筒中倒入适量的水，读出量筒的示数为 ；
步骤二：将橡皮泥用细线拴好慢慢浸没于水中，读出量筒的示数为 ；
步骤三：将橡皮泥捏成空心碗，放入量筒中使其浮在水面，读出量筒的示数为 。
①请写出橡皮泥密度的表达式 （用V、 、 、 表示）。
②如果步骤三中量筒里的水有少量进入橡皮泥捏成的空心碗中，则所测橡皮泥密度的结果
（选填“变大”“变小”或“不变”）。
25．实验室有一个标识不清的定值电阻，同学们设计了如下实验进行测量。
试卷第8页，共3页(1)实物电路如图甲所示，电源为两节新干电池，请用笔画线代替导线将电路连接完整（导
线不得交叉）。
(2)连接电路时，开关应处于 状态，滑动变阻器的滑片P应滑动到 （选填“A”
或“B”）端。闭合开关，电压表的示数接近电源电压，电流表几乎无示数。经检查，电流
表及各连接处均完好，则电路故障是 。
(3)排除故障后，闭合开关，移动滑动变阻器的滑片P，使电压表的示数为2.4V，电流表的
示数如图乙所示，则电阻R的阻值为 Ω。有同学把此次数据作为本实验的最终结果，
请你对此作出评价或建议： 。
四、综合应用题（本题共2个小题，25题7分，26题7分，共14分）请在答题
卡上把你的答案写在所对应的题号后的指定区域内
26．如图所示，水平桌面上有一个圆柱形薄壁容器。容器内竖立一个圆柱形杯子（材料质
地均匀），高为0.09m，底面积为 。现只向容器内注水，当容器内水的深度为
0.06m时，杯子对容器底部的压力刚好为零；接下来同时向容器内和杯中注水，当杯口与
容器内的水面相平时，杯中水的体积是杯子容积的一半，且杯子对容器底部的压力也刚好
为零。（整个过程中，杯底与容器底部始终接触但不紧密）求：
(1)只向容器内注水，当水的深度为0.06m时，水对容器底部的压强；
(2)空杯子的质量；
(3)该杯子材料的密度；
(4)继续向杯子中注水，直至注满，此时杯子对容器底部的压强是多少？
27．如图甲所示的电路中，电源电压可调，灯泡L的额定功率未知（不考虑灯丝电阻变
化），电压表的量程是0~15V，电流表的量程是0~3A。在保证电路各元件安全的前提下：
试卷第9页，共3页先将电源电压调为U，只闭合开关S，把滑动变阻器R的滑片P从最右端滑动到最左端的
过程中，电流表与电压表的示数关系图象如图乙。求：
(1)滑动变阻器R的最大阻值；
(2)电源电压U和 的电阻值；
(3)保持（2）中电源电压U不变，滑动变阻器的滑片P在最右端时，通电1min电阻 产生
的热量；
(4)断开开关 ，再将电源电压调为U，闭合开关 ，当滑动变阻器的滑片P在a点时，灯
泡L正常发光，电压表的示数为6V，灯泡L消耗的电功率为P；当滑片P滑动到某位置时，
电路消耗的电功率最小，电流表的示数为0.25A，灯泡L消耗的实际功率 ，求：
灯泡L的额定功率 。
试卷第10页，共3页1．B
【详解】立竿见影的“影”是光沿直线传播被竿遮挡形成的黑影。
A．水中月影，是平面镜成像现象，是光的反射现象，故A不符合题意；
B．墙上手影，是光沿直线传播被手遮挡形成的黑影，故B符合题意；
C．镜中人影，是平面镜成像现象，是光的反射现象，故C不符合题意；
D．潭中鱼影，是光从水中斜射到空气中，发生光的折射，形成的虚像，故D不符合题意。
故选B。
2．C
【详解】A．筷子在使用过程中，动力臂小于阻力臂，属于费力杠杆，故A不符合题意。
B．天平在使用过程中，动力臂等于阻力臂，是等臂杠杆，故B不符合题意；
C．钢丝钳在使用过程中，动力臂大于阻力臂，是省力杠杆，故C符合题意；
D．食品夹子在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意；
故选C。
3．A
【详解】A．霜是空气中的水蒸气遇冷直接由气态变为固态，发生凝华现象，凝华放热，
故A 正确；
B．水在沸腾过程中，持续吸热，但温度保持在沸点不变，故B 错误；
C．干冰是固态二氧化碳，在常温下会直接由固态变为气态，发生升华现象，不是汽化
（汽化是液态变气态 ），故C 错误；
D．吹风扇加快汗液蒸发，是因为加快了液体表面空气流动速度，而不是与温度有关，故
D 错误。
故选A。
4．B
【详解】A．声音在空气中的传播速度和气温有关系，不为定值，声音在15℃的空气中的
传播速度是340m/s，故A错误；
B．由于不同的人发出声音的音色不同，所以“闻其声而知其人”是根据音色判断出来的，
故B正确；
C．广场上的噪声监测仪只能检测声音的大小，不能减弱噪声，故C错误；
D．超声波探伤是利用超声波获得工件内部信息，所以所利用声波传递信息，故D错误。
故选B。
5．D
答案第1页，共2页【详解】A．该图是电铃工作原理图，利用电流的磁效应工作，故A不符合题意；
B．该图是发电机工作原理图的一部分，基于电磁感应原理（闭合电路的一部分导体在磁
场中做切割磁感线运动产生感应电流），故B不符合题意；
C．该图是奥斯特实验原理图，表明电流周围存在磁场，体现电流的磁效应，故C不符合
题意；
D．该图有电源，闭合开关后，导体在磁场中会受力运动，与电动机工作原理（通电导体
在磁场中受力运动 ）相同，故D符合题意。
故选D。
6．A
【详解】A．口吹硬币跳越木块，吹气时硬币上方空气流速大、压强小，下方空气流速小、
压强大，产生向上的压力差使硬币跳起，能用流体压强与流速关系解释，故A符合题意；
B．用吸管吸饮料是利用大气压，吸气使吸管内气压减小，外界大气压将饮料压入吸管，
故B不符合题意；
C．铁轨下铺枕木是通过增大受力面积来减小压强，故C不符合题意；
D．茶壶中水面相平是利用连通器原理（连通器内装同种液体，液体不流动时液面保持相
平），故D不符合题意。
故选A。
7．B
【详解】A．分子运动是微观的、肉眼看不见的分子无规则热运动 。雪花缓慢飘落是宏观
物体（雪花）在重力、空气阻力等作用下的机械运动，并非分子运动，所以不能通过雪花
飘落速度说明温度与分子运动快慢的关系，故A 错误；
B．分子间的引力和斥力是同时存在的。当分子间距离较小时，斥力起主要作用；当分子
间距离较大时，引力起主要作用，它们共同维持分子间的相互作用，故B 正确；
C．汽油机做功冲程中，燃料燃烧产生的高温高压燃气推动活塞做功，是将燃气的内能转
化为活塞的机械能，从而为汽车提供动力，并非机械能转化为内能，故C 错误；
D．钻木取火时，克服摩擦做功，机械能转化为木头的内能，使木头温度升高达到着火点
而燃烧，是通过做功的方式改变内能；热传递是由于温度差引起的热量转移现象（如传导、
对流、辐射 ），钻木取火不属于热传递，故D 错误。
故选B。
8．C
【详解】ABC．闭合开关，用试电笔检测发现a、b、c三处氖管发光，则a、b、c三处都
答案第2页，共2页能与火线相连，所以灯泡完好，b、c间是连通的；d处氖管不发光，则d处与火线是断开
的，所以a、d间断路，故C符合题意，AB不符合题意。
D．如果进户线零线断路，其它部分是完好的，则d处能通过灯泡和开关与火线相连，所
以用试电笔检测d处，氖管会发光，与题意不符，故D不符合题意。
故选C。
9．CD
【详解】A．竖直使用动滑轮，额外功的来源主要是克服动滑轮重、克服绳与滑轮间的摩
擦、克服绳重等做的功，题中未说明不计摩擦，不能仅由额外功10J和 ，得动滑
轮重 ，由于缺少条件，故动滑轮重无法计算，故A错误；
B．物体重力
动滑轮做的有用功
拉力F做的总功
拉力F做功的功率
故B错误；
C．动滑轮的机械效率
故C正确；
D．由图知，动滑轮承重绳子段数 ，物体上升1m，则绳子自由端移动距离
绳子自由端上升的速度
故D正确。
故选CD。
10．ACD
【详解】A．电源电压为9U且保持不变，电压表的示数为 6U，则R 两端电压为
1
答案第3页，共2页由 可知，电阻R 的阻值
1
故A正确；
B．由题意可知，滑片P滑动到某一端点时，电压表的示数为 6U，电压表测滑动变阻器电
压，故此时滑片处于最大值，此时电流为
此时滑动变阻器最大电阻为
故B错误；
C．由 知，当滑片位于最左端时，电流最大，因电源电压不变，故此时电功率最大，
则
故C正确；
D．当滑片滑到a点时，电阻 R 消耗的功率为 4P，则由 知，电路中的电流为
1
故D正确。
故选ACD。
11． 6.00 0.15
【详解】[1]由图知，刻度尺分度值为1mm，物块从A处运动到B处，根据刻度尺的读数规
则，通过的路程
[2] ，从A到B的平均速度
12． 聚变 一次
【详解】[1]太阳内部氢原子核在超高温下发生聚变，即轻核结合成重核，释放巨大核能。
答案第4页，共2页[2]核能可以直接从自然界获取，属于一次能源（一次能源是自然界中以原有形式存在的、
未经加工转换的能源）。
13． 变小 运动
【详解】[1]游客滑下时，质量不变，高度降低，根据重力势能大小影响因素，则重力势能
变小。
[2]当游客滑下时，以游客为参照物，地面相对于游客的位置不断变化，所以地面是运动的。
14． 10 投影仪
【详解】[1]探究凸透镜成像的规律的实验中，将点燃的蜡烛放在距离透镜20cm处，在透
镜另一侧20cm处的光屏上得到清晰的像，此时像距等于物距
则此透镜的焦距
[2]再将蜡烛向透镜方向移动5cm，此时物距为15cm，物体在一倍焦距和二倍焦距之间，调
整光屏得到清晰的倒立、放大的实像，像在二倍焦距以外，生活中与此成像原理相同的是
投影仪。
15． 8%
【详解】[1]水吸收的热量是
[2]燃烧1.4kg烟煤产生的热量
烧水的热效率
16． 左 25
【详解】[1]电阻由 换为 ，根据串联分压，电阻变小，其两端电压变小（小于
2V）。要使电压表示数回到2V，需减小滑动变阻器两端电压，根据串联电路分压特点，
应减小滑动变阻器接入电阻，所以滑片向左移动。
[2]实验中电阻最大为 ，此时电压表示数 ，电源电压 ，则滑动变阻器
两端电压
电路中电流
答案第5页，共2页根据欧姆定律，则滑动变阻器最大阻值至少为
17． 18
【详解】[1]由图甲， 、 串联， 两端电压为 ，消耗的功率为 ， 两端电压为 ，
则
由图乙， 、 并联，此时 两端电压为电源电压 ，消耗的功率为 ，则
则
则
则
在图甲串联电路中，根据串联电路电压规律及比例性质，则
根据串联电路电流规律及欧姆定律，则
[2]由图乙， 、 并联，根据并联电路电压规律， 、 两端电压均为电源电压 ，此
时 消耗的功率为 ， 消耗的功率为 ， ，
则
答案第6页，共2页则乙图中电阻 消耗的电功率
18．
【详解】[1]设材料的密度为 ，甲的底面积为 ，乙的底面积为 ，乙的高度为h，则甲
的高度为5h，将A竖直放在水平桌面上，B置于A上面正中央（图甲），此时A对桌面的
压强与B对A的压强之比为
解得
A、B的体积之比为
[2]倒放后，则A对B的压强与B对桌面的压强之比
19．
【详解】鱼的实际位置在B点（光从水中斜射入空气，折射角大于入射角，人看到的是鱼
的虚像，虚像A在实际位置B上方）。连接眼睛与A点，与水面交点为入射点O；连接B
与O为入射光线，O与眼睛连线为折射光线，标注箭头（入射光线箭头指向O，折射光线
箭头指向眼睛）。如图所示：
答案第7页，共2页20．
【详解】压力的方向垂直于接触面指向被压物体。物体A对竖直墙面的压力，作用点在墙
面与A的接触处，方向水平向左，用带箭头线段表示，箭头向左，画垂足，标注F，如图
所示：
21．(1)便于确定像的位置
(2) 相等 相等
(3)不能
【详解】（1）玻璃板既能反射光成像，又能透光看到后面的蜡烛，便于确定像的位置。
（2）[1]蜡烛B与A的像完全重合，且蜡烛A、B完全相同，说明像与物大小相等。
[2]多次测量蜡烛到玻璃板距离，可知像和物到平面镜的距离相等。
（3）平面镜成的是虚像，虚像不能呈现在光屏上，所以移去蜡烛B，在该位置光屏不能承
接到蜡烛A的像。
22．(1)自下而上
(2)AC
(3)
(4)小于
(5)持续吸热，温度保持不变（或吸收热量，温度不变）
答案第8页，共2页(6)
【详解】（1）实验时，要用酒精灯的外焰加热，温度计的玻璃泡要要全部浸没在被测物体
中，不能碰到试管壁和试管底，因此组装实验器材时，应按自下而上的顺序。
（2）实验中，为了能使冰受热均匀，实验时通过水给试管加热，即采用水浴加热，加热过
程中不断搅拌；为了准确测得温度，温度计的玻璃泡完全浸没在冰中，故能使冰受热均匀
的是AC。
（3）某时刻温度计的示数如图乙所示，温度计的分度值为1℃，液柱的液面在0℃以下，
其示数为-4℃。
（4）如图丙，BC段为熔化过程，熔化过程中，冰吸收热量熔化成水，内能增加，温度保
持不变，因此冰在B点时的内能小于在C点时的内能。
（5）如图丙，BC段为熔化过程，熔化过程中，温度保持不变；冰在熔化过程中的特点是
持续吸热，温度保持不变。
（6）由图丙可知，相同时间内冰和水吸收的热量相同，冰在4min内温度升高了6℃，水
的温度升高了3℃，冰的比热容
23．(1)2
(2)接触面的粗糙程度
(3)在接触面的粗糙程度相同时，压力越小（大），滑动摩擦力越小（大）
(4)在其它条件相同时，换用面积不同的侧面进行实验
(5) 不合理 理由是平板小车与水平面之间的摩擦力不影响铁块与平板小车间的摩
擦力
【详解】（1）步骤一中，拉动平板小车1时，铁块相对地面静止（拉力传感器拉铁块，铁
块受的摩擦力与拉力平衡）。由图乙，1s后拉力传感器示数稳定在2N，此时滑动摩擦力等
于拉力，故铁块受到的摩擦力为 。
（2）步骤二第1次实验，用弹簧测力计竖直向上拉铁块，减小了铁块对小车的压力（
），原来铁块对小车的压力等于小车重力。对比步骤一，拉力传感器示数变
小（摩擦力变小），说明滑动摩擦力与压力大小有关。
答案第9页，共2页（3）在步骤二的实验里，我们要探究滑动摩擦力大小的变化规律。实验中，铁块自身重力
是固定的，这是初始的压力相关因素。当用弹簧测力计竖直向上拉铁块时，根据力的平衡，
铁块对平板小车的实际压力等于铁块重力减去弹簧测力计的拉力，所以弹簧测力计拉力越
大，铁块对小车的实际压力就越小。而拉力传感器示数反映的是铁块受到的滑动摩擦力大
小（因为铁块相对静止，拉力与摩擦力平衡）。从表格数据能看到，随着弹簧测力计拉力
增大（即实际压力减小），拉力传感器示数变小，也就是滑动摩擦力减小。又因为整个实
验中，铁块与小车接触面的粗糙程度始终不变（题目说每个面粗糙程度相同，且实验中接
触面不变），所以可以得出结论：在接触面粗糙程度相同的情况下，压力越小，滑动摩擦
力越小。
（4）控制压力、接触面粗糙程度不变，改变接触面积。操作：将铁块不同面（长/宽/高对
应面）朝下，放同一平板小车，用相同方式拉小车，比较拉力传感器示数。
（5）[1][2]拉力传感器测的是铁块与小车之间的摩擦力，与“水平面（小车与地面）的光
滑程度”无关。故小轩说法不合理，理由：实验中拉力传感器示数反映的是铁块与小车间
的摩擦，水平面光滑不影响该摩擦力，因此不影响示数。
24．(1)右
(2)40
(3)
(4) 不变
【详解】（1）天平指针左偏，应将平衡螺母向右调，使横梁平衡。
（2）量筒分度值为2mL，盐水体积 （乙图中量筒示数为40mL， ）。
（3）[1]丙图中，砝码质量
游码对应刻度 ，则烧杯和剩余盐水总质量
[2量筒中盐水质量
根据密度公式，则所测盐水的密度
答案第10页，共2页（4）[1]由图丁及实验步骤，橡皮泥体积
橡皮泥漂浮时，橡皮泥所受水的浮力等于橡皮泥重力，则橡皮泥重力
橡皮泥质量
则橡皮泥密度
[2]当水进入空心碗时，从力的平衡和体积变化角度看，进入碗的水重力，和碗因多装水多
排开的水的重力相等（ ），量筒中，碗内水使液面降的体积，与碗漂浮时多排开
的水的体积抵消， （有效排开体积）不变。因橡皮泥密度 中，分子
分母都不受影响，故密度测量结果不变。
25．(1)
(2) 断开 B 电阻R断路
(3) 12 没有多次测量求平均值，误差大
【详解】（1）测电阻的实验中，定值电阻与滑动变阻器串联，电压表接在定值电阻两端，
电源电压为3V，电压表选用小量程，电路如图
（2）[1][2]连接电路时，为了保护电路，开关必须断开，滑片应置于最大阻值，即滑片应
答案第11页，共2页滑到B端。
[3]闭合开关，电流表示数为0，说明电路存在断路；电压表示数约为电源电压，说明电压
表与电源接通，经检查，电流表及各连接处均完好，则故障是电压表测量处断路，即定值
电阻R断路。
（3）[1]如图乙，电流表选用小量程，分度值为0.02A，电流表的读数为0.2A，电阻R的阻
值
[2]实验中只测量了一组数据就得到结果，测量结果可能存在较大误差，应多次改变滑片位
置，测量多组数据计算出多个电阻值，然后求平均值，从而得到更准确的电阻的阻值。
26．(1)
(2)
(3)
(4)
【详解】（1）当容器内水的深度为 ，容器底所受压强
（2）解法一：
当容器内水的深度 时，杯子排开水的体积
根据阿基米德原理，杯子此时所受的浮力
此时杯子对容器底部的压力刚好为零，即
杯子的质量
解法二：
答案第12页，共2页当容器内水的深度 时，杯子对容器底的压力刚好为零，此时杯子漂浮，杯子受到
的浮力等于杯子的重力，即
代入数据可得
化简上式可得
杯子的质量
（3）解法一：
由题意可知：杯中水的重力等于增加的浮力，即 ，由此可得
代入数据
解得，杯子中水的体积
当杯口与容器内的水面相平时，杯子排开水的体积
组成杯子的材料的体积
杯子材料的密度
解法二：
杯子的重力
容器内水的深度 时，
杯子受到的浮力
当杯口与容器内水面相平时，杯子漂浮，杯子的重力等于杯子受到的浮力，即杯子中注入
水的重力
答案第13页，共2页则杯中水的质量
所以杯中水的体积
组成杯子的材料的体积
杯子材料的密度
（4）（4）解法一：
杯子注满水后，杯子的总重力
杯子对容器底的压力
注满水时杯子对容器底部的压强
解法二：
继续向杯子中注水直至注满，此时杯子浸没于水中，即 ，注满水时杯子对容器底
部的压强
解法三：
杯子注满水后，对杯子对容器底部的压强等于后来注入的水对容器底产生的压强
．
27．(1)
(2) ，
(3)6J
(4)9W
【详解】（1）由题意可知，滑动变阻器电阻最大，电流最小，滑动变阻器两端电压为
答案第14页，共2页14V，滑动变阻器R的最大阻值
（2）闭合开关 ，断开开关 ， 与滑动变阻器R串联；由题意可知，滑动变阻器的滑
片P在最左端时，电压表的示数为0V，电流表的示数为1.5A，则电源电压
①
滑动变阻器的滑片P在最右端时，电压表的示数为14V，电流表的示数为0.1A，则电源电
压 ②
由①②解得 ，
（3）由焦耳定律可得，R产生的热量
（4）断开开关 ，闭合开关S，灯泡L与滑动变阻器R串联；由题意可知，若滑动变阻
2
器完全接入电路中时，滑动变阻器的电压
所以，当电压表的示数为15V时，电路消耗的电功率最小，灯泡L的额定功率
③
灯泡L消耗的实际功率 ④
电流表的示数为0.25A，灯泡L消耗的实际功率 ，则由③④可得
则灯泡L的电阻
则灯泡L的额定功率
答案第15页，共2页
