2025 年四川省自贡市中考物理试题
本试题卷分为第I卷（选择题）和第II卷（非选择题）两部分，共8页，满分
100分。答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。答卷前，
须将答案答在答题卡上，在本试题卷、草稿纸上答题无效。考试结束后，将试
题卷和答题卡一并交回。
第I卷（选择题共40分）

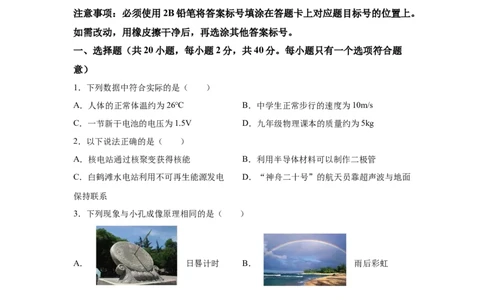

注意事项：必须使用2B铅笔将答案标号填涂在答题卡上对应题目标号的位置上。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
一、选择题（共20小题，每小题2分，共40分。每小题只有一个选项符合题
意）
1．下列数据中符合实际的是（ ）
A．人体的正常体温约为26℃ B．中学生正常步行的速度为10m/s
C．一节新干电池的电压为1.5V D．九年级物理课本的质量约为5kg
2．以下说法正确的是（ ）
A．核电站通过核聚变获得核能 B．利用半导体材料可以制作二极管
C．白鹤滩水电站利用不可再生能源发电 D．“神舟二十号”的航天员靠超声波与地面
保持联系
3．下列现象与小孔成像原理相同的是（ ）
A． 日晷计时 B． 雨后彩虹
C． 湖面倒影 D． 鱼翔“浅底”
4．第九届亚冬会主题歌在开幕式现场唱响。下列说法正确的是（ ）
试卷第1页，共3页A．歌手发出的声音是由空气振动产生的
B．我们能通过响度区分不同乐器发出的声音
C．麦克风的主要功能是使声音的音调变高
D．后排观众听到的声音比前排小，是因为他们听到的声音响度小
5．以下诗句描绘的情境不涉及分子热运动的是（ ）
A．菡萏香清画舸浮 B．满架蔷薇一院香
C．一行白鹭上青天 D．醒茶摇香叶初醒
6．以下做法能减小摩擦力的是（ ）
A．机器转轴处加润滑油 B．用力压着黑板擦擦黑板
C．鞋底做成凹凸不平的槽纹 D．体操运动员在手上涂镁粉
7．如图，质量为0.5kg的物体静置于水平桌面上，用10N的水平拉力 使物体沿水平方向
做匀速直线运动，g取 。下列说法正确的是（ ）
A．物体对桌面的压力大于5N B．物体受到的摩擦力是10N
C．若 为5N，物体仍做匀速直线运动 D．若 为15N，物体仍做匀速直线运动
8．关于生活中安全用电的叙述正确的是（ ）
A．冰箱的金属外壳需接地
B．导线的绝缘皮破损后仍可以继续使用
C．可在一个插线板上同时使用多个大功率用电器
D．当电路中的电流过大时，漏电保护器自动断开，保护电路
9．如图为某用电器的I-U图像，其额定电压为12V，则额定功率是（ ）
A．0.6W B．1.8W C．3.2W D．4.8W
10．下列关于电和磁的描述不正确的是（ ）
试卷第2页，共3页A．图甲：“天算”卫星靠电磁波高速互联
B．图乙：根据该实验装置的原理制成了电动机
C．图丙：油罐车后挂有铁链与地面相连，是为了防止静电带来的危害
D．图丁：用毛皮摩擦过的橡胶棒接触验电器的金属球时，金属箔张开且带负电

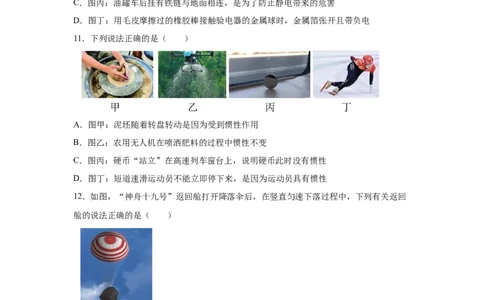

11．下列说法正确的是（ ）
A．图甲：泥坯随着转盘转动是因为受到惯性作用
B．图乙：农用无人机在喷洒肥料的过程中惯性不变
C．图丙：硬币“站立”在高速列车窗台上，说明硬币此时没有惯性
D．图丁：短道速滑运动员不能立即停下来，是因为运动员具有惯性
12．如图，“神舟十九号”返回舱打开降落伞后，在竖直匀速下落过程中，下列有关返回
舱的说法正确的是（ ）
A．重力势能减小 B．动能增大
C．重力势能转化为动能 D．机械能守恒
13．下列说法中不正确的是（ ）
试卷第3页，共3页A．图甲：三峡船闸利用了连通器原理
B．图乙：“拔火罐”技术利用了大气压强
C．图丙：给坦克安装上宽大的履带是为了增大压强
D．图丁：运油-20起飞时机翼上表面的压强小于下表面的压强

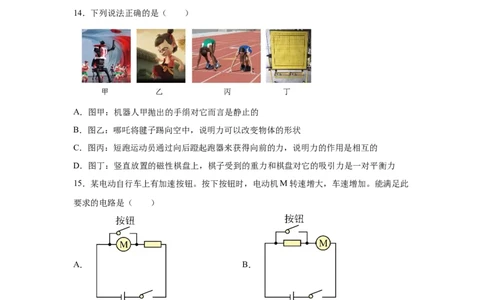

14．下列说法正确的是（ ）
A．图甲：机器人甲抛出的手绢对它而言是静止的
B．图乙：哪吒将毽子踢向空中，说明力可以改变物体的形状
C．图丙：短跑运动员通过向后蹬起跑器来获得向前的力，说明力的作用是相互的
D．图丁：竖直放置的磁性棋盘上，棋子受到的重力和棋盘对它的吸引力是一对平衡力
15．某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此
要求的电路是（ ）
A． B．
C． D．
16．如图，质量为60kg的工人将重为500N的彩灯组件竖直向上匀速提升了6m，用时
试卷第4页，共3页12s，绳子自由端拉力 为300N。不计绳重和摩擦，g取10N／kg。下列说法正确的是（
）
A．拉力的功率是150W
B．绳子末端移动的速度是
C．滑轮组的机械效率是
D．若工人的脚与地面接触的总面积为 ，则他对地面的压强是
17．图甲为测量杯中液体比热容的装置，图乙为液体温度与加热时间的关系图。已知液体
质量为0.5kg，初温为20℃，电加热器的功率为800W，不计一切热量损失。下列说法正确
的是（ ）
A．液体的沸点是100℃
B．液体的比热容是
C．液体持续加热120s后温度会继续升高
D．液体加热至某时刻，温度计示数如图丙，此时温度是
18．如图， 均是杆秤称量时的支点。当使用 称量时，调整秤砣至A点位置，使秤
杆处于水平平衡状态（忽略绳重和杆重），已知秤砣质量为5kg，OA=110cm，
1
试卷第5页，共3页=10cm。下列说法正确的是（ ）
A．所称物体质量是50kg
B．换称质量较小的物体时，秤砣应向A点左边移动
C．改用 称量物体时，会使该杆秤的称量范围变小
D．当秤砣在A点时，使用 称量的物体质量比使用 称量的物体质量大
19．图甲为某无人机内发动机限速的简化电路，当飞行速度达到 时，衔铁B刚好
被吸下，油门C的喷油量减小，无人机速度不再增大。已知电源电压为12V，定值电阻
为 ，电磁铁线圈电阻不计，图乙为电阻 的阻值随飞行速度变化的关系图。下列说法
正确的是（ ）
A．电磁铁下端的极性为S极
B．当飞行速度增大对，电压表的示数减小
C．当飞行速应达到210km/h时，电压表的示数为7.5V
D．若以 的速度飞行1min，电阻 产生的热量是
20．图甲中静置于水平地面上的物体受到竖直向上的拉力F，图乙为拉力F与时间t的关系
图，图丙为物体上升的高度h与时间t的关系图，不计绳重和摩擦。下列说法正确的是（
）
试卷第6页，共3页A．物体受到的重力是60N
B．在 内，物体对地面的压力是60N
C．在 内，物体匀速上升的速度是
D．在2～3s内，物体匀速上升的速度是
第II卷（非选择题共60分）
注意事项：必须使用0.3毫米黑色签字笔在答题卡上题目所提示区域内作答，
作图题可先用铅笔绘出，确认后再用0.5毫米黑色签字笔描清楚。答在试题卷
上无效。
二、填空题（共6小题，每空1分，共12分）
21．如图，舰载机在甲板上起飞时，发动机的轰鸣声能传入引导员耳中。是因为声音的传
播 介质（选填“需要”或“不需要”）；引导员配戴防噪声耳罩，这是在
（选填“声源处”“传播过程中”或“人耳处”）减弱噪声。
22．如图所示为内燃机的 冲程，该过程是将 转化为机械能。
23．“四川舰”在某次海航时排开水的质量为4.0×107kg，g取10N/kg，它受到的浮力是
试卷第7页，共3页N。若其从海水密度大的海域驶入密度小的海域，吃水深度 （选填“变小”“变
大”或“不变”）。
24．如图，闭合开关，条形磁铁S极受到 力。为增大条形磁铁和通电螺线管间的相
互作用力，滑动变阻器的滑片P应向 滑动。
25．如图，闭合开关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯
泡L完好，导致这一现象的原因是滑动变阻器 。排除故障后，闭合开关S，灯泡L
正常发光，将滑片P向左滑动，电压表示数 （选填“变小”“变大”或“不变”）。
26．如图为初中体育均衡检测中握力计的工作原理简图，电源电压恒为3V，R的阻值大小
与其连入电路的长度成正比，R 为保护电阻，弹簧电阻不计。握力F为零时，P在A端；
0
握力F最大时，P在B端。P从A端滑至B端过程中，弹簧的弹性势能将 （选填“减
小”“增大”或“不变”）。电路中电流表的变化范围是0.1-0.6A，R连入电路的阻值变
化范围是 。
三、简答、作图、实验题（共6小题，共33分）
27．“霜降”时节，清晨常能在路边的草地上见到霜，日出后，草叶上的霜逐渐消失，叶
面又变湿了。请结合物态变化的相关知识解释霜的形成和消失的原因。
试卷第8页，共3页28．图甲为车内后视镜，请在图乙中画出司机的眼睛C通过后视镜MN看见后排座椅上A
点的光路图。
29．根据下方“测量小灯泡的电功率”实验的实物图，在虚线框内完善电路图。
30．小华利用实验室的器材探究凸透镜成像的规律。
（1）实验时，调节烛焰、凸透镜和光屏三者的中心在同一高度；
（2）调节蜡烛、凸透镜和光屏的位置如图甲，光屏上恰好得到清晰的像，则该凸透镜的焦
距是 cm；
（3）把蜡烛移至30cm刻度线处，向远离凸透镜的方向移动光屏，可以得到清晰的倒立的
（选填“缩小”“放大”或“不变”）的实像；
（4）图乙为某次实验时火焰上的A点发出的一束光，请通过作图标出A点的像 ；
（5）实验中，小华将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变得模
糊。将光屏适当远离凸透镜后，光屏上再次出现清晰的像，由此可判断小华佩戴的是
（选填“近视”或“远视”）眼镜。
31．航空航天科研团队成功研制出新型铌合金材料。
(1)某校研究小组获得一小块此材料，设计以下探究方案测量其密度：
试卷第9页，共3页如图甲，将铌合金材料切割成正方体形状，用刻度尺测出边长是 cm；如图乙，
用天平称量其质量是 g，根据数据计算出密度是8.6×103kg/m3。
(2)小敏发现铌合金块形状不规则，怀疑体积测量不准确，于是设计了新方案：
①如图丙，在水平放置的电子秤上放一装有适量水的容器，记下此时水的质量；
②如图丁，将铌合金块轻放入水中，待水位稳定后，做好标记B，记下此时水和铌合金块
的总质量；
③如图戊，取出铌合金块，在容器内注入水，直到水位达到 处，记下此时水的
质量，则铌合金块的体积是 ；
④算出铌合金块的密度是 （保留小数点后一位）。
32．在“探究电流与电阻的关系”的实验中，图甲为小董将学生电源、电流表、电压表、
滑动变阻器、定值电阻（5Ω、10Ω和15Ω）和开关连接成的电路。
(1)将电源电压调至4.5V，在a、b间接入 的定值电阻，将滑动变阻器滑片P滑至
（选填“A”或“B”）端，闭合开关S，调节滑片P使电压表示数为3V，记录电流表读数；
(2)将定值电阻分别更换为 和 ，重复上述操作。图乙为某次实验中电流表的示数，
读数为 A；
(3)图丙为根据实验数据得到的 图像，可得出结论：在电压一定时，通过导体的电流与
导体的电阻成 （选填“正”或“反”）比；
(4)小董还想测量标有“0.3A”字样的小灯泡L正常发光时的电阻。选用一个定值电阻 ，并
添加一个电阻箱 ，设计了如图丁所示的电路。实验步骤如下：
①闭合开关，将滑动变阻器滑片P滑到B端，电阻箱调至某一阻值 ；
试卷第10页，共3页②闭合开关，调节滑动变阻器，使电流表示数为 A，记录电压表读数；
③断开开关，如图中虚线所示，将电压表连接C点的导线改接到D点，闭合开关，反复调
节电阻箱和滑动变阻器，使电流表和电压表的示数与②中相同，记录此时电阻箱的阻值 ，
断开开关；
④小泡L正常发光时的电阻 。
四、计算题（共2小题，共15分。解答时应写出必要的文字说明、方程式和重
要演算步骤，只写出最后答案的不得分。有数值计算的题，答案中必须明确写
出数值和单位。）
33．小张有一底面积 、高 的长方体物块，将物块悬挂在弹簧测力计下端，
测力计读取如图甲。取来一底面积为 的薄壁圆柱形容器，盛入足量水静置于水
平桌面上，将物块放入水中，物块静止时漂浮在水面上，如图乙。再将一小铁块放在物块
上表面，静止时，物块上表面刚好与液面相平，如图丙。以上过程中没有水溢出且物块不
吸水， 取 ， 。求：
(1)漂浮状态的物块露出水面的高度 ；
(2)小铁块放在物块上表面前后，水对容器底部压强的增加量 。
34．某种植基地安装了一款可以自动注水的喷淋系统，该系统由控制电路和工作电路两部
分组成，其简化电路如图甲；图乙是工作电路总电流随时间变化的图像；图丙是与工作电
路连接的电能表。控制电路的电源电压 ， 为压敏电阻，放置在注水系统水箱底
部，其阻值随压力的增大而减小。随着注水系统水箱内水量的增加，通过电磁铁线圈中的
试卷第11页，共3页电流逐渐增大，当电流增大到0.15A时，衔铁恰好被吸下，注水系统停止工作。电磁铁线
圈的电阻忽略不计。求：
(1)当衔铁恰好被吸下时，电阻 的阻值；
(2)10min内与工作电路连接的电能表转盘转了多少转；
(3)注水系统的电功率。
试卷第12页，共3页1．C
【详解】A．人体的正常体温约为36℃~37℃，26℃明显过低，故A不符合题意；
B．中学生正常步行速度约为1.1~1.5m/s，10m/s远超步行速度，故B不符合题意；
C．不同电源提供的电压不同，一节新干电池的电压为1.5V，故C符合题意；
D．一个苹果质量约200g，九年级物理课本质量与两个苹果的质量差不多，九年级物理课
本质量通常在400g左右，故D不符合题意。
故选C。
2．B
【详解】A．核电站是通过核裂变反应来获得核能，而非核聚变，核聚变目前尚未应用于
核电站，故A错误；
B．半导体材料具有单向导电性，可以用来制作二极管等电子元件，故B正确；
C．白鹤滩水电站利用水能发电，水能属于可再生能源，故C错误；
D．"神舟二十号"航天员与地面联系使用的是电磁波，因为电磁波可以在真空中传播，而超
声波不能在真空中传播，故D错误。
故选B。
3．A
【详解】小孔成像的原理是光在同种均匀介质中沿直线传播。
A．日晷计时是通过观察太阳照射下晷针投射在晷面上的影子位置来确定时间，利用了光
的直线传播，故A符合题意；
B．雨后彩虹是太阳光经过小水珠组成的三棱镜分解成七种颜色的光，是光的色散现象，
故B不符合题意；
C．湖面倒影属于平面镜成像，是光的反射形成的，故C不符合题意；
D．鱼翔“浅底”是鱼和池底反射的光从水中斜射空气中发生折射形成的，故D不符合题
意。
故选A。
4．D
【详解】A．声音由物体振动产生，歌手发出的声音是声带振动产生的，故A错误；
B．不同乐器因材料和结构不同，音色不同，故可以通过音色区分不同乐器发出的声音，
故B错误；
C．麦克风将声信号转化为电信号并放大，提高响度，不改变频率，即不改变音调，故C
错误；
答案第1页，共2页D．响度与振幅和距发声体的远近有关，距离越远，响度越小，后排距离远，响度小，故
D正确。
5．C
【详解】A．"菡萏香清画舸浮"中"香清"描述的是荷花香气扩散，属于分子热运动现象，故
A不符合题意；
B．"满架蔷薇一院香"中"一院香"描述的是花香分子扩散到整个院子，属于分子热运动现象，
故B不符合题意；
C．"一行白鹭上青天"描述的是鸟类的飞行运动，属于机械运动，不涉及分子热运动，故C
符合题意；
D．"醒茶摇香叶初醒"中"摇香"描述的是茶叶香气分子扩散，属于分子热运动现象，故D不
符合题意。
故选C。
6．A
【详解】A．机器转轴处加润滑油可以在接触面形成油膜，使接触面分离，从而减小摩擦
力，故A符合题意；
B．用力压着黑板擦擦黑板是通过增大压力来增大摩擦力，故B不符合题意；
C．鞋底做成凹凸不平的槽纹是通过增大接触面粗糙程度来增大摩擦力，故C不符合题意；
D．体操运动员在手上涂镁粉是通过增大接触面粗糙程度来增大摩擦力，故D不符合题意。
故选A。
7．B
【详解】A．物体对桌面的压力F =G=mg=0.5kg×10N/kg=5N
压
故A错误；
B．物体沿水平方向做匀速直线运动，拉力和摩擦力是平衡力，物体受到的摩擦力
f=F=10N
故B正确；
C．若 为5N，拉力小于滑动摩擦力，物体做减速直线运动，故C错误；
D．若 为15N，拉力大于滑动摩擦力，物体做加速直线运动，故D错误。
故选B。
8．A
【详解】A．金属外壳用电器需接地，漏电时，电流经地线导入大地，避免触电，故A正
确；
答案第2页，共2页B．绝缘皮破损后导线裸露，易短路或触电，必须更换，故B错误；
C．多个大功率电器工作时，总电流可能超过插线板额定电流值，导致过热起火，故C错
误；
D．漏电保护器检测漏电时，漏电保护器自动断开，过载或短路时，空气开关跳闸，切断
电路，故D错误。
故选A。
9．D
【详解】由图可知，某用电器额定电压为12V，对应的额定电流是0.4A，额定功率
P=UI=12V×0.4A=4.8W
故D符合题意，ABC不符合题意。
故选D。
10．B
【详解】A．图甲中"天算"卫星通过电磁波进行高速数据传输，这是现代通信卫星的常用方
式，故A正确，不符合题意；
B．图乙展示的是电磁感应实验装置，其原理是法拉第电磁感应定律，根据该原理制成的
是发电机而非电动机，故B错误，符合题意；
C．图丙中油罐车后挂的铁链可将运输过程中产生的静电导入大地，避免静电积累引发危
险，故C正确，不符合题意；
D．图丁中用毛皮摩擦过的橡胶棒带负电，接触验电器后会使金属箔带上同种电荷而张开，
故D正确，不符合题意。
故选B。
11．D
【详解】A．泥坯随着转盘转动是因为它具有惯性，惯性是物体的一种性质，不能说受到
惯性作用，故A错误；
B．惯性与质量有关，农用无人机在喷洒肥料的过程中，质量减小，它的惯性减小，故B
错误；
C．硬币“站立”在高速列车窗台上，一切物体都有惯性，硬币此时有惯性，故C错误；
D．短道速滑运动员停止用力，由于运动员具有惯性，不能立即停下来，会向前运动一段
距离，故D正确。
故选D。
12．A
答案第3页，共2页【详解】返回舱打开降落伞后，在竖直匀速下落过程中，质量不变，速度不变，动能不变，
高度减小，重力势能减小，重力势能没有转化为动能，机械能包括动能和势能，机械能减
小，机械能不守恒，故A正确，BCD错误。
故选A。
13．C
【详解】A．图甲中三峡船闸通过闸室与上下游连通，利用连通器原理实现船只通行，故
A正确，不符合题意；
B．图乙中"拔火罐"通过加热使罐内空气膨胀排出，冷却后形成瓶内压强变小，远远小于外
界大气压，在大气压强的作用下将罐体吸附在皮肤上，故B正确，不符合题意；
C．图丙中给坦克安装宽大履带是通过增大受力面积来减小压强，而非增大压强，故C错
误，符合题意；
D．图丁中运油-20机翼上表面空气流速大压强小，下表面空气流速小压强大，从而产生升
力，故D正确，不符合题意。
故选C。
14．C
【详解】A．机器人甲抛出的手绢相对机器人，手绢位置发生改变，所以抛出的手绢是运
动的，故A错误；
B．哪吒将毽子踢向空中，毽子的运动状态发生改变，说明力可以改变物体的运动状态，
故B错误；
C．短跑运动员向后蹬起跑器，同时起跑器给人一个反作用力，获得向前的力，说明力的
作用是相互的，故C正确；
D．竖直放置的磁性棋盘上，棋子受到的重力和棋盘对它的吸引力方向不是相反的，不是
一对平衡力，棋子受到的重力和摩擦力是一对平衡力，故D错误。
故选C。
15．B
【详解】A．由图可知，按下按钮时，电动机被短路，电动机不工作，车速为零，故A不
符合题意；
B．由图可知，按钮开关断开，电阻和电动机串联，按下按钮时，电阻被短路，只有电动
机的简单电路，电动机两端的电压增大，转速增大，车速增加，故B符合题意；
C．由图可知，电动机和电阻并联，按钮开关控制电阻，由并联电路的特点可知，按下按
钮时，电动机的转速不变，故C不符合题意；
答案第4页，共2页D．由图可知，两个开关断开，电动机和一个电阻并联再和另一个电阻串联，两个开关闭
合，电动机被短路，电动机不工作，故D不符合题意。
故选B。
16．D
【详解】A．图中滑轮组的动滑轮绕2段绳，拉力移动的距离s=2h=2×6m=12m
拉力做的功W =Fs=300N×12m=3600J
总
拉力的功率
故A错误；
B．绳子末端移动的速度
故B错误；
C．有用功W =Gh=500N×6m=3000J
有
滑轮组的机械效率
故C错误；
D．工人的重力G =m g=60kg×10N/kg=600N
人 人
工人受到重力、支持力和拉力的作用，地面对工人的支持力F =G -F=600N-300N=300N
支 人
工人对地面的压力和地面对工人的支持力是相互作用力，大小相等，他对地面的压力F
压
=F =300N
支
他对地面的压强
故D正确。
故选D。
17．B
【详解】A．根据图乙，当温度到达80℃之后吸收热量，温度不变，所以该液体沸点应该
是80℃，故A错误；
B．此实验装置，是利用电加热器加热液体测量液体比热容大小，根据乙图且不计热量损
失，说明在电加热器加热90s液体温度从20℃变为80℃的过程中，电加热器产生的热量全
部转化为液体吸收的热量且为纯电阻电路，即
答案第5页，共2页由 得
故B正确；
C．根据乙图，加热120s以后已经达到沸点，达到沸点后吸收热量但是温度不变，故C错
误；
D．根据丙图，温度计得分度值为1℃，读出温度为37℃，故D错误。
故选B。
18．B
【详解】A．由杠杆平衡条件可知G×OB=G ×OA
1 砣 1
即mg×OB=m g×OA
1 砣 1
物体的质量
故A错误；
B．由杠杆平衡条件可知G×OB=G ×OA
1 砣 1
即mg×OB=m g×OA
1 砣 1
物体的质量
换称质量较小的物体时，OB和G 不变，则OA减小，所以秤砣应向A点左边移动，故B
1 砣 1
正确；
C．改用 称量物体时，称量物体的重力的力臂变小，秤砣重力的力臂变大，由杠杆的平
衡条件得到m gL =mgL
秤砣 秤砣 物
会使该杆秤的称量范围变大，故C错误；
D．当秤砣在A点时，使用 称量的物体质量时，称量物体的重力的力臂变小，由杠杆的
平衡条件得到m gL =mgL
秤砣 秤砣 物
m 和L 不变，L 变小，则m 变大，所以使用 称量的物体质量比使用 称量的物
秤砣 秤砣 物 物
体质量小，故D错误。
故选B。
19．C
答案第6页，共2页【详解】A．由图甲可知，电流从电磁铁的上端流入，由安培定则可知电磁铁的下端是N
极，上端是S极，故A错误；
B．由图甲可知，R和R 串联，电压表测量R 两端的电压，由图乙可知，R的阻值随飞行
0 0
速度的增大而减小，当飞行速度增大时，R的阻值减小，根据串联分压特点可知R两端的
电压减小，电源电压不变，根据串联电路电压的特点可知R 两端的电压增大，即电压表的
0
示数增大，故B错误；
C．当飞行速应达到210km/h时，从图中可知R=15Ω，电路中的电流
电压表的示数为U=IR =0.3A×25Ω=7.5V
0 0
故C正确；
D．若以 的速度飞行，由图乙可知，R′=5Ω，电路中的电流
若以 的速度飞行1min，电阻 产生的热量
故D错误。
故选C。
20．D
【详解】A．在2～3s内物体匀速上升，根据二力平衡的条件，此时拉力F=80N与重力平
衡，说明物体重力为80N，故A错误；
B．在0～1s内拉力F=60N小于重力80N，物体静止，地面对物体的支持力为20N，根据
力的作用是相互的，物体对地面的压力也是20N，故B错误；
C．在1～2s内物体从静止上升高度变化1.25m，但图像不是直线段，故不是匀速运动，平
均速度为1.25m/s，但不是匀速上升，故C错误；
D．在2～3s内，图像显示为直线段，通过的路程与时间成正比例关系，故这阶段物体匀速
上升，高度从1.25m升至3.75m，上升2.5m，用时1s，易知速度为2.5m/s，故D正确。
故选D。
21． 需要 人耳处
【详解】[1]声音的传播需要介质，真空不能传声。
[2]引导员配戴防噪声耳罩，这是在人耳处减弱噪声，防止噪声进入耳朵。
答案第7页，共2页22． 做功 内能
【详解】[1][2]如图所示，两气门都关闭，活塞下行，是做功冲程，该冲程中燃气推动活塞，
对活塞做功，内能转化为机械能。
23． 变大
【详解】[1]“四川舰”在某次海航时排开水的质量为4.0×107kg，由阿基米德原理可知，受
到的浮力
[2]若从海水密度大的海域驶入密度小的海域，“四川舰”始终漂浮，浮力等于重力，重力
不变，则浮力不变，根据 可知海水密度变小时，排开水的体积变大，所以吃水
深度变大。
24． 斥 左
【详解】[1][2]如图，闭合开关，电流从螺线管右端流入，根据安培定则，通电螺线管右端
为N极，左端为S极，根据磁极间相互作用规律可知条形磁铁S极受到斥力；为增大条形
磁铁和通电螺线管间的相互作用力，滑动变阻器的滑片P应向左滑动，减小变阻器的阻值，
增大通过螺线管的电流，从而增强通电螺线管的磁性。
25． 断路 变大
【详解】[1][2]分析电路可知，灯泡和滑动变阻器串联，电压表测滑动变阻器电压。闭合开
关S，无论怎样移动滑片P，发现电压表示数始终接近电源电压，经查灯泡L完好，导致这
一现象的原因是滑动变阻器断路，电压表串联到电路中，测电源电压；排除故障后，闭合
开关S，灯泡L正常发光，将滑片P向左滑动，变阻器阻值变大，根据串联分压原理可知
电压表示数变大。
26． 增大
【详解】[1]由图可知，P从A端滑至B端过程中，弹簧逐渐被压缩，形变程度变大，所以
弹簧的弹性势能将增大。
[2]分析电路可知，滑动变阻器 和保护电阻 串联，电流表测电路电流；握力F为零时，
P在A端，此时滑动变阻器 接入电路的阻值为零，此时电流最大为0.6A，则 阻值为
答案第8页，共2页握力F最大时，P在B端，此时滑动变阻器 接入电路的阻值最大，此时电流最小为
0.1A，此时总电阻为
则滑动变阻器 接入电路的阻值最大为
所以R连入电路的阻值变化范围为 。
27．见解析
【详解】物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由固态变为
液态叫熔化，由液态变为固态叫凝固。霜是空气中的水蒸气遇冷凝华形成的，日出后，草
叶上的霜逐渐消失，叶面又变湿了，这是因为霜吸热熔化成了小水珠。
28．
【详解】平面镜成的像与物关于平面镜对称。过A点关于平面镜的对称点 即为后排座椅
上A点的像，连接 与平面镜交于点O即为反射点，连接AO作出入射光线，连接OC作
出反射光线，如图所示：
答案第9页，共2页29．
【详解】由实物电路图可知，开关、灯泡、电流表和滑动变阻器串联，电压表与灯泡并联，
据此在虚线框内完善电路图，如下图所示：
30． 15.0 放大 近视
【详解】（2）[1]根据凸透镜成像规律， 时，成倒立、等大的实像。如图甲，光
屏上恰好得到清晰的像，物距和像距均为30.0cm，则有
解得该凸透镜的焦距
（3）[2]把蜡烛移至30cm刻度线处，则物距大于一倍焦距且小于二倍焦距，向远离凸透镜
的方向移动光屏，可以得到清晰的倒立的放大的实像。
（4）[3]过凸透镜光心的光线穿过凸透镜后传播方向不变，过A点作过凸透镜光心的光线
与图中另一条光线的折射光线交于点 即为A点的像，作图如下：
（5）[4]实验中，小华将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上原来清晰的像变
得模糊。将光屏适当远离凸透镜后，光屏上再次出现清晰的像，说明眼镜片对光线具有发
答案第10页，共2页散作用，所以是凹透镜，可矫正近视眼，由此可判断小华佩戴的是近视眼镜。
31．(1) 2.00 68.8
(2) B 7.8
【详解】（1）[1]由图甲可知刻度尺的分度值为0.1cm，物体左端与零刻度线对齐，右端与
2.00 cm对齐，则物体的边长为
[2]由图乙可知，天平标尺上的分度值为0.2g，游码对应的刻度为3.8g，则物体的质量为
（2）[1][2]图戊中，取出铌合金块，在容器内注入水，直到水位达到标记的B处，则加入
水的质量为
金属块完全浸没，则金属块的体积与排水的体积相等，即
[3]金属块密度为
32．(1)B
(2)0.2
(3)反
(4) 0.3
【详解】（1）为保护电路，闭合开关前，应将滑动变阻器滑片P滑至阻值最大处，即B端。
（2）如图乙，电流表选用小量程，分度值为0.02A，示数为0.2A。
（3）由图丙可知，电流与电阻的乘积为
电流与电阻的乘积为定值，可得：在电压一定时，通过导体的电流与导体的电阻成反比。
（4）[1][2]①闭合开关，将滑动变阻器滑片P滑到B端，电阻箱调至某一阻值 ，此时电
阻箱、 、灯泡和变阻器串联，电压表测电阻箱、 的总电压；
②闭合开关，调节滑动变阻器，使电流表示数为0.3A，则灯泡正常发光，记录电压表读数；
③断开开关，如图中虚线所示，将电压表连接C点的导线改接到D点，连接方式不变，电
压表改测电阻箱、 、灯泡的总电压，闭合开关，反复调节电阻箱和滑动变阻器，使电流
答案第11页，共2页表和电压表的示数与②中相同，记录此时电阻箱的阻值 ，断开开关；
④根据 ，则有
解得小泡L正常发光时的电阻 。
33．(1)
(2)
【详解】（1）如图甲，测力计分度值为0.2N，示数为3N，则物块重力 。图乙中，
物块漂浮，则浮力为
排开水的体积为
则浸入水中的深度为
则漂浮状态的物块露出水面的高度
（2）小铁块放在物块上表面前后，物块上表面刚好与液面相平，则排开水的体积增加量为
则水位上升的高度为
则小铁块放在物块上表面前后，水对容器底部压强的增加量
34．(1)
(2)
(3)
【详解】（1）控制电路中，电阻 和线圈串联，当衔铁恰好被吸下时，电阻 的阻值
答案第12页，共2页（2）工作电路中，注水系统和喷淋系统并联，电能表在干路上，测整个工作电路消耗的电
能。 ，由乙图可知， 工作电路总电流为2A， 工作电路总
电流为0.5A，则10min内工作电路消耗的电能为
则电能表转盘转数为
（3）衔铁没有被吸下时，注水系统和喷淋系统并联，总电流为2A，衔铁被吸下后，注水
系统停止工作，喷淋系统单独工作，总电流为0.5A，根据并联电流规律，注水系统的电流
为
则注水系统的电功率
答案第13页，共2页
