2025 年广东省初中学业水平考试
物理
本试卷共8页，23小题，满分100分。考试用时80分钟。

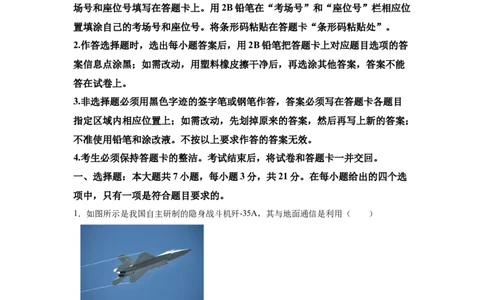

注意事项：
1.答题前，考生务必用黑色字迹的签字笔或钢笔将自己的准考证号、姓名、考
场号和座位号填写在答题卡上。用2B铅笔在“考场号”和“座位号”栏相应位
置填涂自己的考场号和座位号。将条形码粘贴在答题卡“条形码粘贴处”。
2.作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答
案信息点涂黑；如需改动，用塑料橡皮擦干净后，再选涂其他答案，答案不能
答在试卷上。
3.非选择题必须用黑色字迹的签字笔或钢笔作答，答案必须写在答题卡各题目
指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；
不准使用铅笔和涂改液。不按以上要求作答的答案无效。
4.考生必须保持答题卡的整洁。考试结束后，将试卷和答题卡一并交回。
一、选择题：本大题共7小题，每小题3分，共21分。在每小题给出的四个选
项中，只有一项是符合题目要求的。
1．如图所示是我国自主研制的隐身战斗机歼-35A，其与地面通信是利用（ ）
A．电磁波 B．超声波
C．次声波 D．光导纤维
2．可再生能源是未来理想能源的一个重要发展方向。下列属于可再生能源的是（ ）
A．煤 B．石油
C．天然气 D．风能
3．如图，丹霞山云雾缭绕，如诗如画，在阳光照射下，云雾中的小水珠变成水蒸气，此过
试卷第1页，共3页程属于（ ）
A．汽化 B．液化
C．熔化 D．凝固
4．升旗时，利用旗杆顶部的定滑轮可以（ ）
A．省力 B．省功
C．省距离 D．改变拉力方向
5．冰壶在水平冰面上沿直线滑动的过程中，若冰面粗糙程度相同，则冰壶所受的摩擦力（
）
A．逐渐增大 B．逐渐减小
C．保持不变 D．先增大后减小

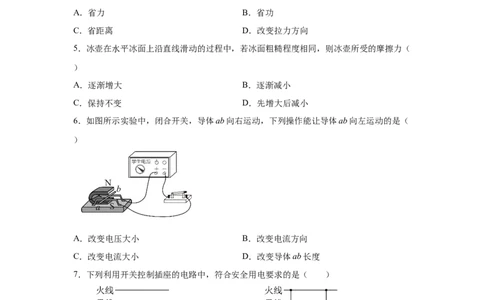

6．如图所示实验中，闭合开关，导体ab向右运动，下列操作能让导体ab向左运动的是（
）
A．改变电压大小 B．改变电流方向
C．改变电流大小 D．改变导体ab长度
7．下列利用开关控制插座的电路中，符合安全用电要求的是（ ）
A． B．
C． D．
试卷第2页，共3页二、填空题：本大题共7小题，每空1分，共21分。
8．如图所示原子结构示意图中，原子核带 电，其质量 （选填“大于”或
“小于”）电子的质量。原子整体 （选填“显”或“不显”）电性。

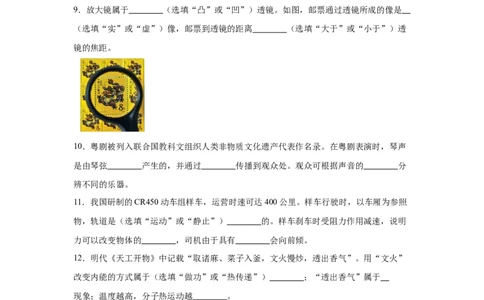

9．放大镜属于 （选填“凸”或“凹”）透镜。如图，邮票通过透镜所成的像是
（选填“实”或“虚”）像，邮票到透镜的距离 （选填“大于”或“小于”）透
镜的焦距。
10．粤剧被列入联合国教科文组织人类非物质文化遗产代表作名录。在粤剧表演时，琴声
是由琴弦 产生的，并通过 传播到观众处。观众可根据声音的 分
辨不同的乐器。
11．我国研制的CR450动车组样车，运营时速可达400公里。样车行驶时，以车厢为参照
物，轨道是（选填“运动”或“静止”） 的。样车刹车时受阻力作用减速，说明
力可以改变物体的 ，司机由于具有 会向前倾。
12．明代《天工开物》中记载“取诸麻、菜子入釜，文火慢炒，透出香气”。用“文火”
改变内能的方式属于（选填“做功”或“热传递”） ；“透出香气”属于
现象；温度越高，分子热运动越 。
13．如图所示探究光的反射定律实验中，入射角为 度；增大入射角，则反射角
；将纸板NOF沿ON向后翻折，在纸板上 （选填“能”或“不能”）看到反射光。

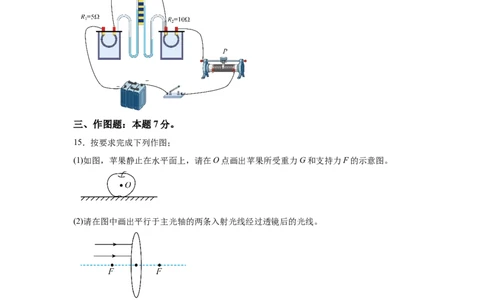

试卷第3页，共3页14．如图所示实验，实验前已调好器材，实验过程中通过电阻 、 的电流 （选
填“相等”或“不相等”）；观察U形管内液面高度差可知 （选填“ ”或“
”）产生的热量较多；要使液面高度差变化更快，可将滑动变阻器的滑片P向 滑
动。
三、作图题：本题7分。
15．按要求完成下列作图；
(1)如图，苹果静止在水平面上，请在O点画出苹果所受重力G和支持力F的示意图。
(2)请在图中画出平行于主光轴的两条入射光线经过透镜后的光线。
(3)小明家的智能门锁，可通过指纹识别开关 或密码识别开关 控制电动机开锁。请在图
中完成其简化电路设计。
试卷第4页，共3页四、实验题：本大题共3小题，第16小题7分，第17小题6分，第18小题7
分，共20分。
16．按要求完成下列实验题：
(1)如图，玻璃砖的长度为 cm；体温计的读数为 ℃。
(2)在测量石块的密度实验中，天平平衡时，右盘中的砝码和标尺上游码的位置如图甲，则
石块的质量为 g；如图乙，石块的体积为 。经计算，石块的密度为
。
(3)如图，小磁针静止时N极指向右，则螺线管的右端为 极。将小磁针沿着图中轨迹
缓慢移到Q处，下列符合小磁针a端旋转情况的是 。
试卷第5页，共3页A. B.
C. D.
17．在探究液体压强与哪些因素有关时，小明提出如下猜想：
①与深度有关；②与液体密度有关；③与容器大小有关。
(1)实验前，U形管两侧液面如图甲，应重新安装橡胶管使两侧液面 。
(2)调好器材后，探究猜想①和②比较图乙、丙可知：同种液体， ，压强越大；已
知 ，比较图丙、 可知：深度相同时，液体密度越大，压强越大。
(3)将探头放入图戊的盐水中，U形管两侧液面高度差与图丙一致。已知 ，根据实
验结论推测，探头的位置可能在 （选填“a”“b”或“c”）处。
(4)探究猜想③，如图，在大小不同的容器中装入深度相同的水，将探头分别放入容器底，
观察U形管两侧液面，得出结论。此实验设计不合理的地方是 。
(5)完成实验后，针对猜想①的探究，为了使结论具有普遍性，除了在水中多次实验外，还
应该进行的实验是 。
18．探究电流与电阻的关系实验如图，使用的器材如下：电压恒为6V的电源，规格为
“50Ω；1.2A”的滑动变阻器，规格为5Ω、10Ω、15Ω、20Ω的定值电阻各1个等。
试卷第6页，共3页（1）连接电路时，开关应处于 状态；请用笔画线代替导线将如图所示实物图连接
完整 。
（2）将如表所示的实验记录表①、②处补充完整：① ，② 。
U＝2V
实验序号 ① /Ω ② /A
1 5
2 10
3 15
4 20
（3）将5Ω的定值电阻接入电路，并将滑动变阻器调到最大阻值处，闭合开关， ，
直到电压表的示数为2V，此时电流表的示数如图乙所示，为 A，记录数据。
（4）依次更换定值电阻，重复实验。
（5）若计划将定值电阻两端的电压U取1.5V，是否仍能依次用上述4个定值电阻完成实
验？请判断并说明理由： 。
五、计算题：本大题共2小题，第19小题6分，第20小题7分，共13分。
19．如图所示是我国自主设计建造的“极地”号破冰调查船。某次任务中，该船的总质量
为 。已知g＝10N/kg， ， 。求该船：
试卷第7页，共3页(1)受到的总重力；
(2)静止时排开海水的体积；
(3)发动机完全燃烧100kg燃油放出的热量。
20．小明设计了可改变灯泡亮度的电路，如图电源电压U为6V，灯泡L标有“6V，
0.5A”，定值电阻R为12Ω。
(1) 拨到1处时，闭合开关 ，求L的电功率；
(2) 拨到2处时，闭合开关 ，电流表示数为0.3A，求：
①R两端的电压；
②L工作100s消耗的电能。
六、综合能力题：本大题共3小题，每小题6分，共18分。
21．桥梁设计需考虑材料受热膨胀。小明设计实验，探究形状和大小相同、材料不同的圆
柱体金属棒A、B受热伸长量与温度变化量的关系。
(1)初始时金属棒A、B的长度和横截面积均 ；
(2)如图所示装置可用来测量金属棒受热时微小的伸长量。激光笔固定在杠杆右端，杠杆可
在竖直平面内转动；标尺竖直放置，通过激光点在标尺上移动的距离来反映金属棒的伸长
量。
试卷第8页，共3页①开始时，将金属棒上端固定并保持竖直，下端轻触杠杆，杠杆和激光束在同一水平直线
上，光点在标尺“0”刻度处。
②加热金属棒，光点会在标尺上向 （选填“上”或“下”）移动。用A、B棒进
行实验，实验数据见表。其中， 、 分别表示A、B棒在不同温度t时，光点在标尺上
的刻度值。
实验序号 1 2 3 4 5
t/℃ 25.0 40.0 55.0 70.0 85.0
/cm 0 1.10 2.15 3.26 4.31
/cm 0 1.73 3.44 5.18 6.89
③分析数据可知：同一根金属棒温度升高越多，伸长量越 ；温度升高相同时，金
属棒（选填“A”或“B”） 的伸长量更大。
(3)金属棒伸长使杠杆转动过程中，阻力臂 （选填“变大”“变小”或“不变”）；
同一根金属棒伸长量一定时，为使光点移动距离更大，可采取的做法是 （写1种
即可）。
22．巡检机器人可对高压输电线进行巡检，如图，其相关参数见表。机器人的电机可切换
为电动机或发电机。水平匀速巡检时，蓄电池减少的储能全部用于电机产生的牵引力做功。
当蓄电池储能降至0.1E 时，停止电能输出，巡检终止。下坡巡检时，电机可将重力势能转
0
化为电能并为蓄电池充电，将能量储存起来。
质量 54kg
最大巡检速度 4
蓄电池满电时储能 0.2kW·h
试卷第9页，共3页电动机最大输出功率 100W
(1)下坡时，发电机利用 原理发电；
(2)请完成以下能量转化流程图 ：
(3)若充满电的机器人保持 、 水平巡检1.2h，则巡检路程为 km，牵引力为
N，蓄电池储能剩余 kW·h；
(4)如图巡检线路，当机器人到达A点时，蓄电池储能为0.95 。随后机器人先下坡巡检
（电机切换为发电机），后水平巡检（电机切换为电动机），巡检全程速度大小保持不变
AB段重力势能减少量为 J。充电过程中，重力势能每减少1J，转化为电能并储存在蓄
电池中的能量为0.45J。水平阶段机器人所受阻力大小是重力的0.15倍，则水平阶段匀速巡
检的最大路程为 m。（g＝10N/kg）
23．阅读短文，回答问题；
登月服
2025年2月，我国望宇登月服进入初样研制阶段。望宇登月服主体由多层结构组成，包括
内衣舒适层、保暖层、通风服和水冷服、气密限制层、隔热层和外保护层等。
某科技小组为检测模拟登月服的气密性，设计了气压检测装置，其电路如图甲， 的阻值
为30Ω，恒流电源输出电流恒为1A.当气压 Pa时，压敏电阻 的阻值随气压
p的变化关系如图乙（为方便计算，图象已作近似处理）。
测试时，如图丙，将充满空气的模拟登月服M和检测装置放入空腔N中，将N抽成真空后
试卷第10页，共3页密封（不计此过程中M漏气）。启动检测装置，开始计时，此时M内的气压为 Pa。
已知M漏气速度越来越慢，经过8h，若M漏出空气的质量小于充气质量的10%，则M的
气密性达标。M、N内的气压与各自内部空气的密度成正比，且比例系数相同；容积
。不计检测装置的体积、M的厚度以及M和N容积的变化。
(1)通风服和水冷服可利用水吸收登月服内的热量，是利用了水的比热容 的特点。
(2)M漏气过程中，电流表示数变 。
(3)开始计时后，经过4h电流表示数为0.6A，此时N内的气压为 Pa，M漏出空气
的质量为充气质量的 %。请判断M的气密性是否达标并说明理由： 。
(4)思考（3）的检测过程，为使电流表示数变化范围最大，可改变 的阻值。设真空时电
流表示数为 ，经过4h电流表示数为 ，要使 与 的差值最大， 的阻值应为
Ω。
试卷第11页，共3页1．A
【详解】“隐形战机”可以有效避开雷达的探测，主要是它表面有一种特殊材料，能够增
强对电磁波的吸收，减弱电磁波反射回雷达，从而有效避开敌方的侦测，飞机与地面指挥
中心联系也是通过电磁波来实现的，故A符合题意，BCD不符合题意。
故选A。
2．D
【详解】ABC．煤、石油、天然气属于化石燃料，不能短时期内从自然界得到补充，属于
不可再生能源，故ABC不符合题意；
D．风能可以从自然界里源源不断的得到补充，属于可再生能源，故D符合题意。
故选D。
3．A
【详解】云雾中的小水珠变成水蒸气，由液体变成气态，属于汽化，故A符合题意，BCD
不符合题意。
故选A。
4．D
【详解】ACD．使用定滑轮的优点是可以改变力的方向，但不能省力也不能省距离，故D
符合题意，AC不符合题意；
B．使用任何机械都不省功，所以使用定滑轮不能省功，故B不符合题意。
故选D。
5．C
【详解】滑动摩擦力的大小与压力和接触面的粗糙程度有关，冰壶在水平冰面上沿直线滑
动的过程中，冰壶对赛道的压力不变、接触面的粗糙程度不变，所以冰壶受到的摩擦阻力
保持不变，故C符合题意，ABD不符合题意。
故选C。
6．B
【详解】A．通电导体在磁场中受力的方向与磁场的方向和导线棒中电流的方向有关，且
两个因素只改变其中一个导体棒受力方向才会发生改变，改变电压大小，只改变电流的大
小，不能改变导体的受力方向，故A不符合题意；
B．改变电流方向，磁场的方向不变，可以改变导体受力的方向，可以使导体ab向左运动，
故B符合题意；
C．改变电流大小，不能改变电流的方向和磁场的方向，因此不能改变导体棒受力的方向，
答案第1页，共2页故C不符合题意；
D．改变导体ab长度，不能改变电流的方向和磁场的方向，因此不能改变导体棒受力的方
向，故D不符合题意。
故选B。
7．C
【详解】带有开关的两孔插座中，为了安全，开关接在火线与插座之间，根据两孔插座
“左零右火”接法可知，开关连接插座的右孔，零线连接插座的左孔，故C符合题意，
ABD不符合题意。
故选C。
8． 正 大于 不显
【详解】[1][2][3]原子由原子核与核外电子组成，原子核内的质子带正电，原子核的质量大
于电子的质量，原子核外的电子带等量的异种电荷，所以原子对外不显电性。
9． 凸 虚 小于
【详解】[1][2][3]放大镜是一块凸透镜，用放大镜观察邮票时（如图所示），邮票到透镜的
距离是 小于焦距，看到的像是一个正立放大的虚像。
10．
振动
空气
音色
【详解】[1]声音由物体振动产生，琴弦振动发出琴声。
[2]声音传播需要介质，琴声通过空气传入观众耳中。
[3]不同乐器因材料和结构差异，发出声音的音色不同，观众可根据声音的音色分辨不同的
乐器。
11． 运动 运动状态 惯性
【详解】[1]以车厢为参照物，轨道的位置发生变化，轨道是运动的。
[2]样车刹车时受阻力作用减速，速度减小，运动状态改变，说明力可以改变物体的运动状
态。
[3]样车行驶时，司机和车有向前的运动速度，刹车时，司机具有惯性，保持原来向前的运
动状态，会向前倾倒。
12． 热传递 扩散 剧烈
【详解】[1]用“文火”时，火将热量传递给釜再传递给诸麻、菜子，改变内能的方式属于
答案第2页，共2页热传递。
[2]“透出香气”是由于分子不停地做无规则运动，属于扩散现象。
[3]分子热运动的剧烈程度与温度有关，温度越高，分子热运动越剧烈。
13． 40 增大 不能
【详解】[1]入射角是入射光线与法线的夹角，则入射角为40°。
[2]光的反射现象中，反射角随入射角的变化而变化，当增大入射角，则反射角会增大。
[3]光的反射现象中，反射光线与入射光线在同一平面内，因此将纸板NOF沿ON向后翻折，
在纸板上不能看到反射光。
14． 相等 R 右
2
【详解】[1]由图可知，两个电阻串联，由串联电路电流的规律可知通过两个电阻的电流相
等。
[2]由图可知，右侧U形管内液面高度差较大，说明R 产生的热量较多。
2
[3]要使液面高度差变化更快，可以增大两个电阻丝中的电流，应将滑动变阻器滑片P向右
移动，减小变阻器连入电路的电阻。
15．(1)
(2)
(3)
【详解】（1）苹果静止在水平地面上，苹果受到竖直向下的重力G和竖直向上的支持力
F，二力作用点都画在苹果的重心上，从苹果的重心，分别沿竖直向下、竖直向上画一条
带箭头的线段表示重力、支持力，并标出二力的符号和大小，如图所示：
答案第3页，共2页（2）平行于主光轴的入射光线经凸透镜折射后通过焦点，如图所示：
（3）指纹识别或密码识别，只要其中一种方式识别成功，则相应开关闭合从而控制电动机
开锁，所以两个开关应并联后再与电动机串联在电源上，如图所示：
16．(1) 4.65 36.4
(2) 26.2 10 2.62
(3) N D
【详解】（1）[1]如图，刻度尺分度值为0.1cm，读数时要估读到分度值的下一位，玻璃砖
的长度为4.65cm。
[2]体温计的分度值为0.1℃，示数为36.4℃。
（2）[1]如图甲，天平横梁标尺分度值为0.2g，则石块的质量
[2][3]如图乙，量筒分度值为 ，前后示数分别为 、 ，则石块的体积为
则石块的密度为
（3）[1]小磁针静止时N极指向右，S极指左，根据磁极间相互作用规律可知螺线管的右端
为N极。
[2]磁体外部磁场方向与磁感线方向相同，是从N极出发指向S极，规定小磁针静止时N极
所指的方向为该点磁场的方向，所以将小磁针沿着图中轨迹缓慢移到Q处，小磁针a端将
答案第4页，共2页逆时针旋转 ，故选D。
17．(1)相平
(2) 深度越深 丁
(3)a
(4)见解析
(5)见解析
【详解】（1）实验前，U形管两侧液面如图甲，还没有按压橡皮膜前U形管两侧液面就存
在一定的高度差，可知两管气压不相等，接下来的操作是拆除软管重新安装，则两管气体
与大气连通，液面就是相平的。
（2）[1]比较图乙、丙可知，同种液体，丙图中探头的深度较大，U形管两侧液面的高度
差较大，液体压强较大，可以得到同种液体，深度越大，压强越大。
[2]要得到深度相同时，液体密度越大，压强越大，需要控制液体的深度相同，改变液体的
密度，比较图丙和图丁。
（3）深度相同，液体的密度越大，液体压强越大，盐水的密度大于水的密度，将探头放入
图戊的盐水中，U形管两侧液面高度差与图丙一致，盐水和水产生的压强相等，盐水的深
度较小，探头的位置可能在a处。
（4）探究液体压强与容器大小有关，要控制液体的种类以及深度相同，在大小不同的容器
中装入深度相同的水，将探头分别放入容器底，排开液体的体积相同，大容器的底面积大
于小容器的底面积，由 可知，水升高的高度不同，最终水的深度不同。
（5）探究液体压强与深度的关系，为了使结论具有普遍性，除了在水中多次实验外，还需
要更换密度不同的液体重复操作。
18． 断开 电阻R 电流I
见解析 0.4 见解析
【详解】（1）[1]为了保护电路，连接电路时，开关要断开。
答案第5页，共2页[2]滑动变阻器一上一下串联接入电路中，如图所示：
（2）[3][4]探究电流和电阻的关系，保持电压不变，改变电阻的阻值，记录对应的电流，
①处是电阻R，②处是电流I。
（3）[5][6]将5Ω的定值电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V，由
图乙可知，电流表的量程是0~0.6A，分度值是0.02A，电流表的示数是0.4A。
（5）[7]若计划将定值电阻两端的电压取1.5V，变阻器两端的电压U =U-
滑
U =6V-1.5V=4.5V
V
由串联分压可知
电阻为20Ω时，
变阻器的阻值R =60Ω>50Ω
滑
所以不能依次用上述4个定值电阻完成实验。
19．(1)
(2)
(3)
【详解】（1）该船受到的总重力
（2）船只漂浮，静止时，受到的浮力为
则排开海水的体积
答案第6页，共2页（3）发动机完全燃烧100kg燃油放出的热量
20．(1)
(2)① ，②
【详解】（1） 拨到1处时，闭合开关 ，只有灯泡连入电路工作，此时灯泡两端电压
等于电源电压
灯泡电压刚好达到额定电压，此时灯泡的电流
灯泡的功率
（2）① 拨到2处时，闭合开关 ，灯泡L与定值电阻R串联，电流表示数为0.3A，则
R两端的电压
②根据串联分压可知，灯泡分得的电压为
L工作100s消耗的电能
21．(1)相同
(2) 上 大 B
(3) 变小 支点向左移动
【详解】（1）由控制变量法可知，探究形状和大小相同、材料不同的圆柱体金属棒A、B
受热伸长量与温度变化量的关系，初始时应控制金属棒A、B的长度和横截面积均相同。
（2）[1]由图可知，加热金属棒，金属棒伸长，杠杆逆时针转动，光点会在标尺上向上移
动。
[2]分析数据可知，对于同一根金属棒，例如A棒，从实验序号1到5 ，温度逐渐升高，
的值越来越大，可以得出：同一根金属棒温度升高越多，伸长量越大。
[3]当温度升高相同时，比如从25.0℃升高到70.0℃，A棒的伸长量
答案第7页，共2页B棒的伸长量
因此金属棒B的伸长量更大。
（3）[1]由力臂的定义可知，金属棒伸长使杠杆转动过程中，阻力的方向始终不变，阻力
臂变小。
[2]同一根金属棒伸长量一定时，为使光点移动距离更大，由数学知识，可采取的做法是支
点向左移动。
22．(1)电磁感应
(2)化学
(3) 4.8 90 0.08
(4)8000
【详解】（1）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，
这种现象叫电磁感应，发电机是利用电磁感应来工作的。
（2）由材料可知，下坡巡检时，电机可将重力势能转化为电能并为蓄电池充电，将能量储
存起来，蓄电池的充电过程，消耗电能转化为化学能，并将化学能储存在蓄电池内。
（3）[1]巡检路程为s=v t=4km/h×1.2h=4.8km
0
[2]机器人的速度
由 得到牵引力为
[3]消耗的电能W =Pt=0.1kW×1.2h=0.12kW·h
消 0
蓄电池储能剩余W =W-W =0.2kW·h-0.12kW·h=0.08kW·h
剩 消
（4）充电能量
0.95×0.2kW·h+1.25×10-2kW·h=0.2025kW·h>0.2kW·h
蓄电池能充满电，储存能量为0.2kW·h。
蓄电池可用的能量0.2kW·h-0.1×0.2kW·h=0.18kW·h=6.48×105J
水平阶段机器人所受阻力大小f=0.15G=0.15mg=0.15×54kg×10N/kg=81N
0
水平阶段匀速巡检的最大路程为
答案第8页，共2页23．(1)大
(2)小
(3) 875 4.375 见详解
(4)60
【详解】（1）由于水的比热容大，相同质量的水和其它物质吸收相同的热量，水的温度变
化较小，所以通风服和水冷服可利用水吸收登月服内的热量，是利用了水的比热容大的特
点。
（2）由图丙可知，气压检测装置在N内，M漏气过程中，N内的气压逐渐增大，由图乙
可知，压敏电阻 的阻值随气压p增大而减小，压敏电阻 的阻值减小，则通过压敏电阻
的电流增大；由图甲可知， 与压敏电阻 并联，电流表测量通过 的电流，恒流电
源输出电流恒为1A，由并联分流可知，通过压敏电阻 的电流增大，则通过 的电流减
小，所以电流表示数变小。
（3）[1]开始计时后，经过4h电流表示数为0.6A，恒流电源输出电流恒为1A，则通过压
敏电阻 的电流
两端电压
由于并联电路中各支路两端电压相等，则压敏电阻 的电压为18V，则压敏电阻 的阻值
由图乙可知，压敏电阻 的阻值与气压p的关系为
则压敏电阻 的阻值为45Ω时，N内的气压为
[2]设M内漏气前的充气质量为m，空气密度为ρ，经过4h漏气后，漏出的空气质量为
m；则经过4h漏气后，N内的空气质量为m；空气质量为ρ；由于M、N内的气压与各自
1 1 1
答案第9页，共2页内部空气的密度成正比，且比例系数相同，则有
则
M漏出空气的质量与充气质量之比
[3]由于M漏气速度越来越慢，所以4~8h漏出空气的质量与充气质量之比小于4.375%，则
经过8h漏出空气的质量与充气质量之比小于10%，故M的气密性达标。
（4）由图乙可知，真空时压敏电阻 的阻值为80Ω，设真空时电流表示数为 ，由图甲
可知， 与压敏电阻 并联，由并联分流可得
恒流电源输出电流恒为1A，则
则
（3）的检测过程，经过4h，压敏电阻 的阻值为45Ω，由并联分流可得
则
则
则 与 的差值
则R=60Ω时， 与 的差值最大。
0
