达州市 2025 年高中阶段学校招生统一考试暨初中学业水平
考试
物理

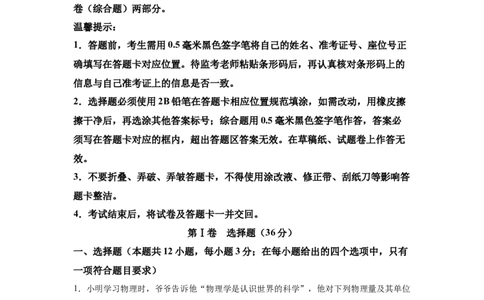

1．本考试为闭卷考试，全卷总分90分，本试卷分为第Ⅰ卷（选择题）和第Ⅱ
卷（综合题）两部分。
温馨提示：
1．答题前，考生需用0.5毫米黑色签字笔将自己的姓名、准考证号、座位号正
确填写在答题卡对应位置。待监考老师粘贴条形码后，再认真核对条形码上的
信息与自己准考证上的信息是否一致。
2．选择题必须使用2B铅笔在答题卡相应位置规范填涂，如需改动，用橡皮擦
擦干净后，再选涂其他答案标号；综合题用0.5毫米黑色签字笔作答，答案必
须写在答题卡对应的框内，超出答题区答案无效。在草稿纸、试题卷上作答无
效。
3．不要折叠、弄破、弄皱答题卡，不得使用涂改液、修正带、刮纸刀等影响答
题卡整洁。
4．考试结束后，将试卷及答题卡一并交回。
第Ⅰ卷 选择题（36分）
一、选择题（本题共12小题，每小题3分；在每小题给出的四个选项中，只有
一项符合题目要求）
1．小明学习物理时，爷爷告诉他“物理学是认识世界的科学”，他对下列物理量及其单位
匹配错误的是（ ）
A．质量——千克 B．时间——光年
C．电流——安培 D．温度——摄氏度
2．我们生活在声音的广袤空间里。下列有关声现象描述正确的是（ ）
A．“不敢高声语，恐惊天上人”中的“高声”是指声音的响度大
B．“箫鼓追随春社近，衣冠简朴古风存”中的鼓声是空气振动产生
C．“稻花香里说丰年，听取蛙声一片”是通过音调来识别“蛙声”
试卷第1页，共3页D．“转轴拨弦三两声，未成曲调先有情”是利用转轴改变声音的音色
3．端午节阳光明媚、小红和爸爸在莲花湖湿地公园畅游。走在林荫道上，地面上到处是大
小不同的圆形光斑；湖面如镜，鱼在云中游；微风拂过，湖面波光粼粼。对上述现象解释
错误的是（ ）
A．波光粼粼是由光的反射形成 B．固形光斑是由光的直线传播形成
C．他看到水里的鱼是光的折射形成 D．他看到水里的云是光的折射形成

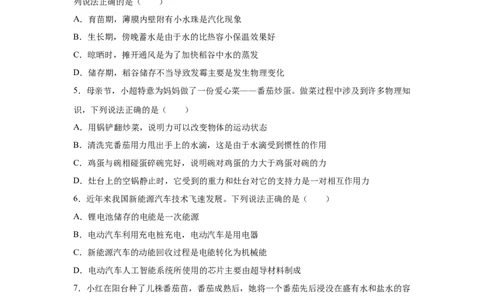

4．“一粥一饭，当思来之不易”，稻谷通常要经历育苗、生长、晾晒和储存四个过程。下
列说法正确的是（ ）
A．育苗期，薄膜内壁附有小水珠是汽化现象
B．生长期，傍晚蓄水是由于水的比热容小保温效果好
C．晾晒时，摊开通风是为了加快稻谷中水的蒸发
D．储存期，稻谷储存不当导致发霉主要是发生物理变化
5．母亲节，小超特意为妈妈做了一份爱心菜——番茄炒蛋。做菜过程中涉及到许多物理知
识，下列说法正确的是（ ）
A．用锅铲翻炒菜，说明力可以改变物体的运动状态
B．清洗完番茄用力甩出手上的水滴，这是由于水滴受到惯性的作用
C．鸡蛋与碗相碰蛋碎碗完好，说明碗对鸡蛋的力大于鸡蛋对碗的力
D．灶台上的空锅静止时，它受到的重力和灶台对它的支持力是一对相互作用力
6．近年来我国新能源汽车技术飞速发展。下列说法正确的是（ ）
A．锂电池储存的电能是一次能源
B．电动汽车利用充电桩充电，电动汽车是用电器
C．新能源汽车的动能回收过程是电能转化为机械能
D．电动汽车人工智能系统所使用的芯片主要由超导材料制成
7．小红在阳台种了儿株番茄苗，番茄成熟后，她将一个番茄先后浸没在盛有水和盐水的容
器中静止，释放后发现番茄在水中下沉，在盐水中上浮。下列说法正确的是（ ）
A．番茄密度比水大
B．番茄在水中受到的浮力较大
C．番茄在盐水中受到的浮力小于它排开盐水的重力
D．将番茄露出盐水部分切去，盐水对容器底部的压强将增大
8．加强体育锻炼，增强学生体质。同学们在下列训练项目中，涉及到的相关物理知识描述
正确的是（ ）
试卷第2页，共3页A．引体向上，涂抹镁粉是减小摩擦力
B．跳高，向上跳跃过程中克服重力做功
C．打篮球，投掷的篮球在最高点时合力为0N
D．跑步过程中，脚对地面的压强比双脚站立时小

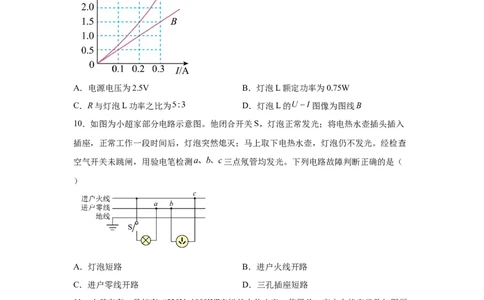

9．如图所示为定值电阻R和灯泡L的 图像，灯泡L额定电压为2.5V．将两用电器串
联在电源两端，灯泡L正常发光。下列说法正确的是（ ）
A．电源电压为2.5V B．灯泡L额定功率为0.75W
C．R与灯泡L功率之比为 D．灯泡L的 图像为图线B
10．如图为小超家部分电路示意图。他闭合开关S，灯泡正常发光；将电热水壶插头插入
插座，正常工作一段时间后，灯泡突然熄灭；马上取下电热水壶，灯泡仍不发光。经检查
空气开关未跳闸，用验电笔检测 三点氖管均发光。下列电路故障判断正确的是（
）
A．灯泡短路 B．进户火线开路
C．进户零线开路 D．三孔插座短路
11．小芳家有一只标有“220V 1000W”字样的电热水壶。使用前，家中电能表示数如图所
示；关闭其它用电器，只让电热水壶正常工作30分钟。下列说法正确的是（ ）
试卷第3页，共3页A．电热水壶的电阻为484Ω B．电热水壶消耗的电能
C．此过程电能表指示灯闪烁了3000次 D．30分钟后电能表表盘示数为

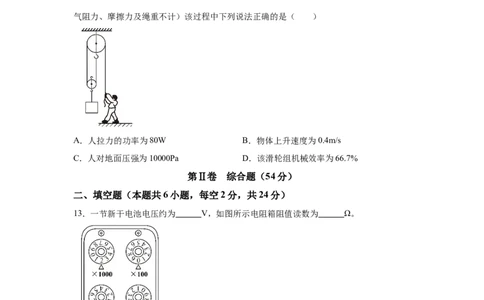

12．“奇思妙想”小组的同学在劳动实践基地，用如图所示机械将400N物体匀速提升
12m，用时1min。已知 ， ，人与地面接触总面积为 （空
气阻力、摩擦力及绳重不计）该过程中下列说法正确的是（ ）
A．人拉力的功率为80W B．物体上升速度为0.4m/s
C．人对地面压强为10000Pa D．该滑轮组机械效率为66.7%
第Ⅱ卷 综合题（54分）
二、填空题（本题共6小题，每空2分，共24分）
13．一节新干电池电压约为 V，如图所示电阻箱阻值读数为 Ω。
14．汽车仪表台上方不能放老花镜，是因为老花镜对光具有 作用（选填“会聚”或
“发散”）易引发火灾；青少年不良用眼易引起晶状体变厚，应佩戴 透镜矫正。
15．周末，小明陪同爸爸到“八台山”旅游，携带如图所示的“水气压计”向山顶攀登过
程中，“水气压计”管内液面会 （选填“上升”、“下降”或“不变”）；小明的
重力势能会 （选填“增大”、“减小”或“不变”）。
试卷第4页，共3页16．物理实验课上，“动手知真”小组对质量为2kg、初温为20℃的水进行加热，一段时
间后温度计示数如图所示为 ℃，该过程水吸收热量为 J【
】。
17．“奇思妙想”小组组装了如图所示装置，测量滑动摩擦力大小。长木板B置于水平面，
在水平拉力 作用下向右做匀速直线运动，速度为0.15m/s，弹簧测力计的示数为
2N。拉力F的功率为 W，B受到水平面的摩擦力为 N（不计绳重及绳与滑轮
间摩擦、弹簧测力计始终保持竖直状态）。
18．如图所示，电源电压恒为U。只闭合开关S，滑片P移至a端，此时电压表示数为 ，
电流表示数为 ， 消耗的电功率为 ；滑片P移至b端，电压表示数为 ，电流表示数
试卷第5页，共3页为 ， 消耗的电功率为 ；开关S、 和 全部闭合，滑片P仍位于b端， 消耗的电
功率为 ，电流表示数为 。已知 ， ， ， 。电
源电压 V。滑动变阻器允许通过的最大电流为0.8A，通过控制开关和移动滑片
P，电路消耗的最大功率和最小功率之比为 。
三、作图题（本题共2小题，每小题3分，共6分）
19．某景区用无人机为各补给点运送生活物资，如甲图。生活物资重力为G、绳子拉力为
。请在乙图“O”点画出无人机匀速运送中：
（1）生活物资受到拉力 的示意图；
（2）生活物资重力G的示意图。
20．如图所示，开关闭合后，小磁针静止时右端为N极。请在对应括号内和A点分别标出：
试卷第6页，共3页（1）螺线管“N”或“S”极；
（2）电源的“+”或“-”极；
（3）A点磁感线方向。
四、创新设计与实验探究题（本题共2小题，连线1分，其余每空1分，共12
分）
21．“动手知真”小组在“用电流表和电压表测电阻”实验时，选取如下器材：干电池两
节、电流表和电压表各一只、滑动变阻器一个（最大阻值为 ）、待测定值电阻 和导线
若干。
(1)根据甲图，用笔画线代替导线，在乙图中完成实物图连接；
(2)闭合开关前，应将滑片P移至 端（选填“A”或“B”）；闭合开关后发现电流表和
电压表均无示数，电路故障可能是 开路（选填“定值电阻”或“滑动变阻器”）；
(3)排除故障后，闭合开关，调节滑片P，当电压表示数为1V时，电流表示数如丙图所示为
A。多次测量数据记录如下表所示， 阻值为 Ω（结果保留一位小数）；
次 U/ I/
数 V A
1 1
0.
2 2
4
试卷第7页，共3页2. 0.
3
7 5
(4)实验中电流表损坏，组员们利用现有器材设计了如丁图所示电路，测量步骤如下：
①闭合开关，滑片P移至A端，电压表示数为 ；
②再将滑片P移至B端，电压表示数为 ；
待测定值电阻的阻值 （用 表示）。
22．中药房使用的杆秤，在我国有几千年的历史。如甲图所示，盘中置物，手提提纽。右
移秤砣，使杆秤水平平衡。“能工巧匠”小组参加了“制作简易杆秤”活动。请你根据活
动过程，完成下列问题：
(1)制作原理：杆秤是根据 条件制成。如乙图，用轻质木棒作为秤杆，细线系上一个
质量为m的物体作为秤砣，空小盆挂在A点作为秤盘，在O点挂粗绳作为提纽， 点
相当于杠杆的支点。
(2)乙图中，秤盘内未放称量物，调节秤砣位置使杆秤水平平衡，在秤杆上悬挂秤砣细线的
位置做标记，该标记处对应的刻度为 g。
(3)乙图中，当称量物质量增大时，秤砣应向 （选填“左”或“右”）移动。
(4)为了增大杆秤量程，可采用 （选填“增大”或“减小”）秤砣质量的方法。
(5)该小组设计了一个测量秤砣密度的方案：在乙图中取下秤盘后，A端悬挂秤砣，在C端
试卷第8页，共3页施加竖直向下拉力 时，木棒水平平衡，如丙图；把秤砣浸没在一个盛有适量液体的圆柱
形容器中，液体深度变化0.02m，液体对容器底部压强变化了160Pa，在C端施加竖直向下
拉力 时，木棒再次水平平衡，如丁图。已知 。秤砣密度为
（整个过程秤砣不吸液，液体未溢出，秤砣与容器底未接触，g取10N/kg）。
五、综合运用与计算题（本题共2小题，39题6分，40题6分，共12分，解答
时要求有必要的文字说明、公式和计算过程，只写结果不得分）
23．如图所示，电源电压恒定不变，定值电阻 ，灯泡L标有“6V 3W”字样（不
考虑灯丝电阻变化）。只闭合 ，灯泡L正常发光；再闭合 ，电流表示数变化了
0.25A。请计算：
(1)灯泡L正常发光时的电流；
(2)电阻 的阻值；
(3)通过控制开关通断，整个电路消耗的最小功率。
24．在物理实践活动中，“奇思妙想”小组用一根粗细均匀上端开口、下端封闭的轻质塑
料管制成一只密度计，管长10cm，配重质量5g。用相关食材调制出一种饮料，将该密度
计分别放入水和饮料中，静止时如甲图和乙图（ ，g取10N/kg）。请
计算：
试卷第9页，共3页(1)密度计在水中所受浮力大小；
(2)饮料密度；
(3)小组成员突发奇想：将适量饮料倒入甲图密度计内，静止时如丙图。将丙图密度计中饮
料全部倒出，用体积、质量均不计的细线将配重悬挂在塑料管底部，放入饮料中，静止时
如丁图（配重未接触容器底），此时塑料管底部受到的液体压强是多少？
试卷第10页，共3页1．B
【详解】A．质量是物体所含物质的多少，其国际单位是千克，符号为kg，这是正确的单
位匹配，故A正确，不符合题意；
B．时间是描述事件持续长短的物理量，其国际单位是秒，符号为s；而光年是长度单位，
指光在真空中一年时间所走的距离，故将时间单位说成光年是错误的，故B错误，符合题
意；
C．电流是表示电荷流动强弱的物理量，其国际单位是安培，符号为A，这是正确的单位
匹配，故C正确，不符合题意；
D．温度是表示物体冷热程度的物理量，常用单位是摄氏度，符号为℃，这是正确的单位
匹配，故D正确，不符合题意。
故选B。
2．A
【详解】A．发声体的振幅越大，响度越大；“不敢高声语，恐惊天上人”中的“高声”
是指声音的振幅大、响度大，故A正确；
B．声音是由物体振动产生的，“箫鼓追随春社近，衣冠简朴古风存”中的鼓声是鼓面振
动产生，故B错误；
C．发声体的材料、结构不同发出声音的音色不同，利用音色可以辨别不同的发声体；
“稻花香里说丰年，听取蛙声一片”是通过音色来识别“蛙声”的，故C错误；
D．发声体振动的频率越高，声音的音调越高，“转轴拨弦三两声，未成曲调先有情”是
利用转轴调节弦的松紧来改变弦振动的频率，从而改变声音的音调，故D错误。
故选A。
3．D
【详解】A．波光粼粼是阳光在起伏不平的水面上发生反射形成的现象，属于光的反射现
象，故A正确，不符合题意；
B．圆形光斑是阳光透过树叶间隙形成的小孔成像现象，其原理是光的直线传播，故B正
确，不符合题意；
C．看到水里的鱼是由于光从水中斜射入空气时发生折射，使得鱼的实际位置比看到的要
深，故C正确，不符合题意；
D．看到水里的云是平面镜成像现象，属于光的反射而非折射，故D错误，符合题意。
故选D。
4．C
答案第1页，共2页【详解】A．薄膜内壁附有小水珠是空气中的水蒸气遇冷液化形成的小液滴，属于液化现
象，而非汽化现象，故A错误；
B．傍晚蓄水是因为水的比热容较大，在相同条件下吸收或释放相同的热量时，温度变化
较小，能够有效调节田间温度，起到保温作用，而非比热容小，故B错误；
C．晾晒时摊开通风可以增大稻谷与空气的接触面积，加快空气流动，从而加快稻谷中水
分的蒸发，故C正确；
D．稻谷发霉是由于微生物的作用导致有机物发生质变，属于化学变化，而非物理变化，
故D错误。
故选C。
5．A
【详解】A．用锅铲翻炒菜，菜可以上下运动，说明力可以改变物体的运动状态，故A正
确；
B．清洗完番茄用力甩出手上的水滴，这是由于水滴具有惯性，惯性不是力，不能说受到
惯性的作用，故B错误；
C．鸡蛋与碗相碰蛋碎碗完好，鸡蛋对碗的力和碗对鸡蛋的力大小相等，是一对相互作用
力，故C错误；
D．灶台上的空锅静止时，它受到的重力和灶台对它的支持力大小相等、方向相反、作用
在同一物体上，是一对平衡力，故D错误。
故选A。
6．B
【详解】A．电能需要消耗一次能源才能得到，是二次能源，锂电池储存的电能是二次能
源，故A错误；
B．电动汽车利用充电桩充电时，需要消耗电能，电动汽车是用电器，故B正确；
C．新能源汽车减速时会对动能进行回收，动能回收过程是机械能转化为电能，故C错误；
D．电动汽车人工智能系统所使用的芯片主要由半导材料制成，半导体材料的导电性能介
于导体和绝缘体之间，故D错误。
故选B。
7．A
【详解】A．番茄在水中下沉，番茄受到的浮力小于自身的重力
答案第2页，共2页番茄沉底时， ，说明番茄的密度大于水的密度，即 ，故A正确；
B．放手后，番茄在水中沉底，浮力小于重力，在盐水中漂浮，浮力等于重力，番茄在盐
水中的浮力更大，故B错误；
C．根据阿基米德原理，浮力等于排开液体的重力，番茄在盐水中受到的浮力等于它排开
盐水的重力，故C错误；
D．切去露出部分后，番茄仍漂浮，排开盐水的体积减少，液面下降，盐水深度减小，由
可知，盐水对容器底部的压强将减小，故D错误。
故选A。
8．B
【详解】A．引体向上时涂抹镁粉是为了增大手与单杠间的摩擦系数，从而增大摩擦力，
防止手滑落，故A错误；
B．跳高时向上跳跃过程中，运动员需要克服自身重力做功，将化学能转化为重力势能，
故B正确；
C．投掷的篮球在最高点时仍受到重力作用，合力不为零，故C错误；
D．跑步时单脚着地，与地面的接触面积比双脚站立时小，在压力相近的情况下，压强会
增大，故D错误。
故选B。
9．B
【详解】AD．由题意可知，两用电器串联时灯泡正常发光，此时灯泡两端电压为额定电压
2.5V。定值电阻的阻值不变，故图线为直线段，故B图线为定值电阻的图线。灯泡的电阻
受温度的影响而不断变化，图线为曲线，故A图线为灯泡的图线。故根据定值电阻的U-I
图像经过（1.5V，0.3A）点，可计算其阻值
串联电路中电流相等，当电流为0.3A时，定值电阻两端电压为1.5V，因此电源电压应为U
=2.5V+1.5V=4V
总
故AD错误；
B．灯泡在额定电压2.5V、电流0.3A时的功率P=UI=2.5V×0.3A=0.75W
故B正确；
C．定值电阻的功率P =I²R=(0.3A)²×5Ω=0.45W
定
答案第3页，共2页灯泡功率为0.75W，两者功率之比为
故C错误；
故选B。
10．C
【详解】A．若灯泡短路，会导致电路电流过大使空气开关跳闸，但题目中空气开关未跳
闸，且短路时验电笔检测a点不会发光，故A错误；
B．若进户火线开路，用验电笔检测c点（火线连接点）时不会发光，与题目中c点发光矛
盾，故B错误；
C．根据题目描述，验电笔检测a、b、c三点均发光，说明火线通路正常；灯泡熄灭且取下
电热水壶后仍不亮，说明零线开路导致电路无法形成回路。a点（零线连接点）发光是因
为进户零线开路后该点通过灯泡与火线连通而带电，故C正确；
D．若三孔插座短路，会导致电路电流过大使空气开关跳闸，与题目中空气开关未跳闸矛
盾，且短路时验电笔检测c点不会发光，故D错误。
故选C。
11．D
【详解】A．由电热水壶的铭牌“220V 1000W”可知，其额定电压为220V，额定功率为
1000W。根据电功率公式 ，可计算电热水壶的电阻
故A错误；
B．电热水壶正常工作30分钟（1800秒），消耗的电能
W=Pt=1000W×1800s=1.8×106J=1.8×106J
故B错误；
C．电路中每消耗1kW·h的电能，电能表指示灯闪烁3000次，电热水壶消耗的电能为
1.8×106J，即 ，因此指示灯闪烁次数为
故C错误；
D．电能表读数时，最后一位数是小数，则初始电能表示数为1234.5度，电热水壶消耗0.5
度电后，表盘示数应增加至01235.0度，故D正确。
故选D。
答案第4页，共2页12．C
【详解】A．由图可知，此时绳子的股数 ，空气阻力，摩擦力及绳重不计，此时绳子
自由端的拉力
绳子自由端移动的距离
此时拉力做功
拉力做功的功率 ，故A错误；
B．物体上升的距离是12m，用时是1min，物体上升的速度 ，故B错
误；
C．人对地面的压力
人对地面的压强 ，故C正确；
D．滑轮组提升重物时的有用功
此时滑轮组的机械效率 ，故D错误。
故选C。
13． 1.5 2096
【详解】[1]不同电源的电压不同，一节新干电池电压约为1.5V。
[2]由图可知，此变阻箱接入电路的电阻为2×1000Ω+0×100Ω+9×10Ω+6×1Ω=2096Ω。
14． 会聚 凹
【详解】[1]老花镜是凸透镜，根据凸透镜的光学性质，凸透镜对光具有会聚作用。如果将
老花镜放在汽车仪表台上方，在阳光照射下，会聚的光线可能会使局部温度升高，易引发
火灾。
[2]青少年不良用眼易引起晶状体变厚，此时晶状体对光的折射能力变强，成像在视网膜前
方，形成近视眼。为了矫正近视眼，需要佩戴对光有发散作用的凹透镜，使光线推迟会聚，
从而使像成在视网膜上。
15． 上升 增大
【详解】[1]海拔越高，气压越低；携带如图所示的“水气压计”向山顶攀登过程中，外界
答案第5页，共2页大气压降低，瓶内的气压不变，且瓶内气压大于外界大气压，则在瓶内气压的作用下，瓶
内液体被压出，所以“水气压计”管内液面会上升。
[2]向山顶攀登过程中，小明的质量不变，高度上升，所以重力势能会增大。
16． 85
【详解】[1][2]图中温度计分度值为1℃，示数为85℃，则该过程水吸收热量为
17． 0.75 3
【详解】[1]根据 ，拉力F的功率为
[2]弹簧测力计的示数为2N，则物体A受到的拉力为2N。物体A静止，受到的摩擦力和拉
力是一对平衡力，大小相等，方向相反，所以B对A的摩擦力大小为2N，方向水平向右。
根据力的相互作用，A对B的摩擦力大小为2N，方向水平向左。物体B做匀速直线运动，
受力平衡，B受到水平面向左的摩擦力、来自于A的向左的摩擦力以及水平向右的拉力
F，根据力的平衡条件，B受到水平面的摩擦力为
18． 6 50∶3
【详解】[1]只闭合开关S，滑片P移至a端，R 和R 串联，电压表测量R 两端的电压，电
1 3 3
流表测量电路中的电流， 消耗的电功率为
此时电压表示数为 ，所以U=IR
1 1 3
滑片P移至b端，R、R 和R 串联， 消耗的电功率为
1 2 3
电压表示数为 ，所以U=I(R+R)
2 2 3 2
因为 ，所以
得到 ①
答案第6页，共2页因为 ，所以 ②
由①和②得到R=3R③
2 3
由欧姆定律可知 ④
由③和④得到R=R⑤
1 3
开关S、 和 全部闭合，滑片P仍位于b端，R、R 和R 并联，电流表测量干路中的电
1 2 3
流，干路中的电流 ⑥
由③⑤⑥得到 ⑦
消耗的电功率为 ，所以 ⑧
由⑦和⑧得到电源电压U=6V，R=10Ω，所以R=R=10Ω
1 3 1
R 的阻值R=3R=3×10Ω=30Ω
2 2 3
[2]开关S、 和 全部闭合，R、R 和R 并联，滑动变阻器通过的最大电流为0.8A，此时
1 2 3
电路的总电阻最小，由 可知电路的总功率最大，最大功率
闭合开关S，滑片P移至b端，R、R 和R 串联，此时电路的总电阻最大，由 可知
1 2 3
答案第7页，共2页电路的总功率最小，最小功率
电路消耗的最大功率和最小功率之比为P ∶P =12W∶0.72W=50∶3
大 小
19．
【详解】（1）无人机匀速运送中，物质受到的拉力和重力是平衡力，拉力等于重力，方向
相反，重力竖直向下，拉力竖直向上，都画在重心上，如图所示：
20．
【详解】小磁针静止时右端为N极，左端为S极，根据磁极间相互作用规律可知螺线管右
端为N极，左端为S极；根据安培定则可知电流从螺线管左端流入，则电源左端为正极；
磁体外部磁感线是从N极出发，指向S极，所以A点磁感线方向水平向左，作图如下：
答案第8页，共2页21．(1)
(2) B 滑动变阻器
(3) 0.2 5.1
(4)
【详解】（1）电源电压为3V，由图甲可知，电压表应选用小量程与待测定值电阻 并联，
作图如下：
（2）[1]为保护电路，闭合开关前，应将滑片P移至阻值最大处，即B端。
[2]闭合开关后发现电流表和电压表均无示数，说明电路中发生断路且电压表的两端无法与
电源相通，则故障可能是滑动变阻器开路。
（3）[1]当电压表示数为1V时，电流表示数如丙图所示，电流表选用小量程，分度值为
0.02A，示数为0.2A。
[2]第一次实验测得 阻值为
答案第9页，共2页第二次实验测得 阻值为
第三次实验测得 阻值为
为减小误差，应多次测量求平均值，所以 阻值为
（4）①闭合开关，滑片P移至A端， 和变阻器最大阻值 串联，电压表测 电压，电
压表示数为 ；
②再将滑片P移至B端，变阻器连入电路阻值为零， 单独接入电路，电压表测电源电压，
示数为 ；
根据串联电压规律，①中 电压为 ，根据分压原理则有 ，解待测定值
电阻的阻值 。
22．(1) 杠杆平衡 O
(2)0
(3)右
(4)增大
(5)8.8×103
【详解】（1）[1]杆秤准确称量前，秤杆在两个力的作用下围绕固定点转动，是杠杆，杆
秤准确称量时，秤杆保持静止状态，此时可读出物体质量，故当杠杆平衡时才能读出质量
的大小，利用的是杠杆平衡条件。
[2]图乙中，杆秤在秤盘和秤砣提供的力的作用能围绕点O转动，故O点是支点。
（2）秤盘未放称量物，所测物体的质量为0g，故标记处对应的刻度为0g。
答案第10页，共2页（3）把图乙中对应的杠杆五要素标出来，如图所示：
根据生活经验，称量物体时l、F 保持不变，称量物质量增大，就使的其提供的力F 增大，
1 2 1
根据杠杆平衡条件 可得 ，即l、F 保持不变，F 增大时，l 就变大，所以
1 2 1 2
秤砣应向右端移动。
（4）增大杆秤量程，就是指秤砣在相同位置时，能测量出的质量更大，根据“小问3详
解”中的图形，增大杆秤量程就是在l、l 保持不变时，改变什么条件，能满足F 增大，
1 2 1
根据杠杆平衡条件的变形公式 可知，当增大F 时，可使F 增大，即增大秤砣提供
2 1
的力时，可增大量程，而增大秤砣的质量，可以增大秤砣提供的力。
（5）秤砣浸没时，液体深度变化0.02m，液体对容器底部压强变化了160Pa，则液体的密
度
将图丙、图丁中杠杆五要素画出来，如图所示：
由杠杆平衡条件可知：
图丙 ………………………………①
图丁 ……………………②
答案第11页，共2页①÷②可得
化简可得
即
因为秤砣完全浸没，则秤砣的体积等于排开液体体积，即V =V
秤砣 排
则
则
即 。
23．(1)
(2)
(3)
【详解】（1）灯泡L正常发光时的电流
（2）只闭合 ，灯泡单独工作，电流表测电路电流，此时灯泡L正常发光，则电源电
压为
再闭合 ，灯泡和 并联，电流表测干路电流。电流表示数变化了0.25A，根据并联电流
规律可知， 电流为0.25A，则电阻 的阻值
（3）灯泡电阻为
只闭合 时，灯泡和 串联，此时总电阻最大，根据 ，整个电路消耗的功率最小
答案第12页，共2页为
24．(1)0.05N
(2)
(3)
【详解】（1）密度计在水中漂浮，则所受浮力
（2）密度计在水中和饮料中均漂浮，浮力等于重力，重力不变，则浮力不变，设密度计横
截面积为 ，根据 则有
解得饮料密度 。
（3）甲中密度计排水体积为
则塑料管横截面积为
甲丙中密度计均漂浮，浮力等于重力，则 ，则丙中加入的饮料重力为
则加入的饮料体积为
加入的饮料和配重总体积为
则配重体积为
丁中配重和塑料管整体漂浮，则浮力为0.05N，则排开饮料的总体积为
答案第13页，共2页则塑料管排开饮料的体积为
则塑料管浸入的深度为
则此时塑料管底部受到的液体压强
答案第14页，共2页
