2025 年苏州市初中学业水平考试试卷
物理
注意事项：
1．本试卷选择题共24分，非选择题共76分，全卷满分100分；考试时间100
分钟．

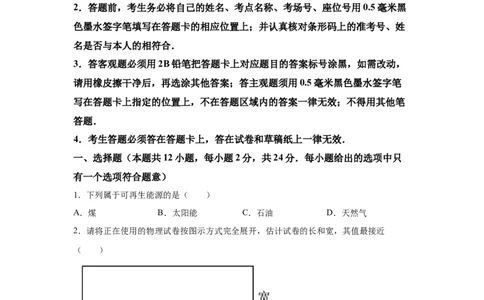

2．答题前，考生务必将自己的姓名、考点名称、考场号、座位号用0.5毫米黑
色墨水签字笔填写在答题卡的相应位置上；并认真核对条形码上的准考号、姓
名是否与本人的相符合．
3．答客观题必须用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，
请用橡皮擦干净后，再选涂其他答案；答主观题须用0.5毫米黑色墨水签字笔
写在答题卡上指定的位置上，不在答题区域内的答案一律无效；不得用其他笔
答题．
4．考生答题必须答在答题卡上，答在试卷和草稿纸上一律无效．
一、选择题（本题共12小题，每小题2分，共24分．每小题给出的选项中只
有一个选项符合题意）
1．下列属于可再生能源的是（ ）
A．煤 B．太阳能 C．石油 D．天然气
2．请将正在使用的物理试卷按图示方式完全展开，估计试卷的长和宽，其值最接近
（ ）
A． B． C． D．
3．关于粒子和宇宙，下列说法正确的是（ ）
A．同种电荷相互吸引 B．太阳是宇宙的中心
C．原子核由质子和电子构成 D．分子处在永不停息的无规则运动中
4．如图所示是苏州园林中的景象，由光的折射形成的是（ ）
试卷第1页，共3页A．亭台在水中的 B．碧水中变浅的 C．漏窗在墙壁上的 D．夕阳下水中的
“倒影” “池底” “影子” “太阳”
A．A B．B C．C D．D

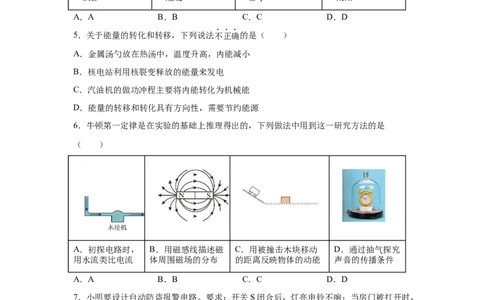

5．关于能量的转化和转移，下列说法不正确的是（ ）
A．金属汤勺放在热汤中，温度升高，内能减小
B．核电站利用核裂变释放的能量来发电
C．汽油机的做功冲程主要将内能转化为机械能
D．能量的转移和转化具有方向性，需要节约能源
6．牛顿第一定律是在实验的基础上推理得出的，下列做法中用到这一研究方法的是
（ ）
A．初探电路时， B．用磁感线描述磁 C．用被撞击木块移动 D．通过抽气探究
用水流类比电流 体周围磁场的分布 的距离反映物体的动能 声音的传播条件
A．A B．B C．C D．D
7．小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，
细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（ ）
A． B． C．
试卷第2页，共3页D．
8．探究凸透镜成像的规律时，把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛
和光屏，再移动凸透镜，当凸透镜距离蜡烛为 和 时，光屏上先后两次都呈现烛
焰清晰的像，下列说法正确的是（ ）
A．第一次的像是缩小的 B．第二次的像比第一次大
C．蜡烛和光屏间的距离是 D．凸透镜的焦距是

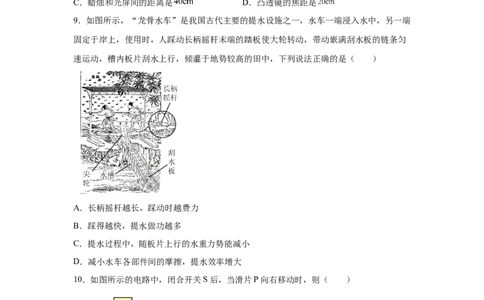

9．如图所示，“龙骨水车”是我国古代主要的提水设施之一，水车一端浸入水中，另一端
固定于岸上，使用时，人踩动长柄摇杆末端的踏板使大轮转动，带动嵌满刮水板的链条匀
速运动，槽内板片刮水上行，倾灌于地势较高的田中，下列说法正确的是（ ）
A．长柄摇杆越长，踩动时越费力
B．踩得越快，提水做功越多
C．提水过程中，随板片上行的水重力势能减小
D．减小水车各部件间的摩擦，提水效率增大
10．如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A．电流表A示数变小
试卷第3页，共3页B．电压表 示数不变
C．电压表 示数与电流表A示数之比变大
D．电压表 示数与电流表A示数之比变小

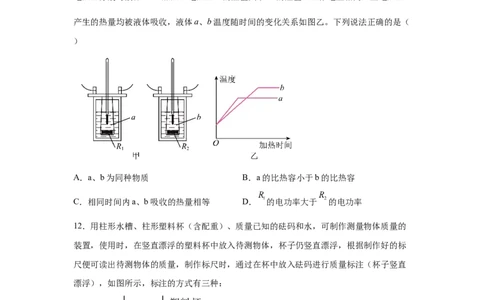

11．如图甲，两个相同的容器中分别装有液体a、b，液体a的质量大于b的质量。用两个
电热丝分别对液体a、b加热，电热丝 的阻值大于 的阻值，工作电压相同，且电热丝
产生的热量均被液体吸收，液体a、b温度随时间的变化关系如图乙。下列说法正确的是（
）
A．a、b为同种物质 B．a的比热容小于b的比热容
C．相同时间内a、b吸收的热量相等 D． 的电功率大于 的电功率
12．用柱形水槽、柱形塑料杯（含配重）、质量已知的砝码和水，可制作测量物体质量的
装置，使用时，在竖直漂浮的塑料杯中放入待测物体，杯子仍竖直漂浮，根据制作好的标
尺便可读出待测物体的质量，制作标尺时，通过在杯中放入砝码进行质量标注（杯子竖直
漂浮），如图所示，标注的方式有三种：
①在水槽外壁，用水面高度 的变化标注；
试卷第4页，共3页②在塑料杯内壁，用杯子浸入水中的深度 的变化标注；
③在水槽外壁，用杯底所装指针离槽底的高度 的变化标注；
若水槽和塑料杯的底面积分别为 和 ，三种标尺上相同距离的刻线间对应的物
体质量变化分别为 和 ，则（ ）
A． B．
C． D．
二、填空题（本题共8小题，每空1分，共24分）
13．苏州评弹是国家级非物质文化遗产，表演中常用到琵琶、三弦等乐器，如图所示．当
演奏者拨动琴弦时，弦因 而发出声音，且拨的力度越大，声音的 越大；
听众能分辨出琵琶和三弦发出的声音，主要是依据声音的 不同。
14．如图所示，用镊子取几块干冰放入瓶中，将气球套在瓶口。干冰因 变为气态，
使气球逐渐变大，同时空气中的水蒸气遇冷 ，在瓶底形成白霜。（填物态变化名
称）
15．以下是《电磁转换》的相关知识结构图，请你补充完整．
试卷第5页，共3页① ②
16．如图，2025年4月24日搭载神舟二十号载人飞船的长征二号F遥二十运载火箭，在酒
泉卫星发射中心点火发射。火箭受到向上的推力 重力，加速上升；火箭与飞船分离
过程中，火箭相对于飞船是 的；火箭外壳返回过程中，由于空气摩擦导致其温度升
高，这是通过 的方式改变内能的；飞船进入轨道后，利用 传输信号与地面联
系。
17．如图甲，在透明密闭塑料盒的上下左右四个面上开了六个相同圆孔，在孔的位置蒙上
相同的橡皮膜a、b、c、d、e、f，将它压入水中后，出现如图乙所示的现象。
(1)通过观察橡皮膜 的形变可知，水的内部有向上的压强；
(2)通过观察橡皮膜b、c或f、e的形变可知， 越大，水的压强越大；
(3)想探究同一深度处，各水平方向是否都有压强，接下来的操作是： 。
18．如图是一款电水壶的电路简图， 均为加热电阻，通过旋转旋钮开关可实现加热
试卷第6页，共3页与保温功能的切换。保温功率为88W， 阻值为 ，加热时应将开关旋至
（1/2）位置，加热功率为 W， 阻值为
19．如图是控制车辆进出的电动闸门设计图，抬杆 质量分布均匀，长度为 ，重为
，在最右端B点处悬挂一重为 的铁柱，B点到支点O的距离为 。开关S闭合
后，调节滑动变阻器使抬杆 处于水平静止状态。（忽略支点O处的摩擦）
(1)电磁铁上端为 极；
(2)此时电磁铁对铁柱的吸引力为 N；
(3)要使抬杆A端从图示位置向上抬起，滑动变阻器的滑片P应向 端移动。
20．阅读材料，回答问题。
“雪龙”探极
“雪龙2号”是我国自主建造的极地考察破冰船，具有船首、船尾双向破冰技术，填补了
中国在极地科考重大装备领域的空白。船首的下部前沿部分叫破冰艏柱，用特殊的高强钢
打造，遇到厚度1.5米左右的冰层时，“雪龙2号”因其船首特有的形状，易于以一定的航
速冲上冰面，在船首重压下破冰艏柱犹如一把利刃切开厚重的冰层，实现船首破冰，在厚
冰海域，通过控制船尾下方吊舱式全回转螺旋桨（水平面内可360度自由转动），使船尾
试卷第7页，共3页转向，船尾从上方重压冰层，同时螺旋桨削冰，冰层塌陷，实现船尾破冰。
(1)下列物理属性中，_________不是制作破冰艏柱的材料必须具有的属性；
A．耐低温 B．硬度大 C．韧性好（不易断裂） D．密度小
(2)雪龙2号的船首应设计成如图 所示的形状，船首破冰时，艏柱犹如利刃切开冰层，
是由于船首重压增大了艏柱对冰面的 ；
(3)向南行驶的“雪龙2号”遇到厚冰阻挡，欲采用船尾破冰，调整螺旋桨，让螺旋桨推动
的水流向 （东/南/西/北）运动，可使船尾向东转向。
三、解答题（本题共10小题，共52分．解答22、23、24题时应有解题过程）
21．按要求作图。
(1)图甲中，光线 斜射到镜面上，画出其反射光线 ；
(2)图乙中，小球在空中运动，画出它在图示位置受到的重力G；
(3)图丙中，地上的人用滑轮组提升重物，画出最省力的绳子绕法；
(4)图丁中，根据安全用电规范，在两个虚线框内分别画出开关和灯泡的电路元件符号。
22．叉车常用于货物的转运，如图所示。叉车在 内将质量为 的货箱匀速竖直提升
， 取 ，求此过程中：
试卷第8页，共3页(1)货箱的速度；
(2)叉车对货箱所做的功；
(3)叉车对货箱所做功的功率。
23．用煤气炉将 的水从 加热到 ，消耗煤气 。已知煤气的热值为
，水的比热容为 。求：
(1)水吸收的热量；
(2)煤气完全燃烧放出的热量；
(3)煤气炉加热的效率。
24．如图所示电路中，灯泡L的规格为“ ”，闭合开关S，灯泡正常发光，电流表
示数为 。求：
(1)通过灯泡L的电流；
(2)电阻R的电功率；
(3)通电 ，电路消耗的电能。
25．小华利用实验室的自来水，探究水在沸腾前后温度变化的特点，实验装置如图甲。
试卷第9页，共3页(1)图甲中温度计的示数为 ℃；
(2)水温升高到 开始计时，6分钟后水沸腾，图乙是根据实验数据绘制的温度随时间变
化的图像，由图像可知：水在沸腾前，温度升高；沸腾时，温度 ；
(3)小华还想探究沸腾的水能否将试管中的水加热至沸腾，她取了同样的自来水倒入试管，
利用图丙所示的装置进行实验，水温升高到 开始计时，得到温度和时间的数据如下表．
请你根据数据分析：试管中水的最终温度 （高于/等于/低于）沸点，试管中的水
沸腾。
时间/ 0 1 2 3 4 5 6 7
温度/℃ 85 89 92 95 97 98 98 98
26．探究影响滑动摩擦力大小的因素时，小明根据生活经验提出如下猜想：①与接触面粗
糙程度有关；②与压力大小有关。
(1)为验证猜想，他利用木块、弹簧测力计、木板、毛巾、重物等器材进行实验，实验前，
应将弹簧测力计 放置后进行校零；
(2)实验时，用弹簧测力计沿水平方向拉着木块在水平木板上做 运动，弹簧测力计示
数如图甲，此时木块受到的滑动摩擦力大小为 N；
(3)比较 两次实验，是为了探究滑动摩擦力大小与接触面粗糙程度的关系。
试卷第10页，共3页27．小明用电压为 的电源、定值电阻 、电压表、电流表、最大阻值为 的滑动变
阻器 、开关等器材，探究导体中的电流与导体两端电压的关系。
(1)根据图甲所示电路图，将图乙的实物图连接完整；
(2)电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为 ，
电路中仅有一处故障，则故障可能是 ；
(3)排除故障后继续实验，小明的实验数据如下表：
实验序号 1 2 3 4 5
电压/V 1.5 2.5 3.5 4.5 5.5
电流/A 0.15 0.25 0.35 0.45 0.54
老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是 ；
(4)通过实验得出初步结论： 时，导体中的电流与导体两端的电压成正比。
28．小明和小华利用茶色玻璃板、刻度尺、白纸、两个相同的电子蜡烛等器材，探究平面
镜成像的特点。
(1)如图甲，将白纸平铺在水平桌面上，再将玻璃板 放置在纸上；
(2)在玻璃板前放上电子蜡烛A，闭合开关使其发光，再将电子蜡烛B放到玻璃板后，调整
B的位置使其与A的像 ，在纸上分别记录A、B的位置；
试卷第11页，共3页(3)多次改变A的位置，重复上述实验。在探究像到镜面距离 与物到镜面距离 的关系时，
下列测量方法中，正确的是 ；
(4)完成探究后，小明和小华利用左右两侧面开孔的正方体纸盒、茶色玻璃板和发光小灯制
作了一个“魔盒”，如图乙所示，两人都可以通过孔看到对方，但只有小明能看到魔盒中
发光小灯在他正前方成的像，则纸盒中玻璃板可沿 方向放置，且发光小灯
应贴在纸盒内 处。（注意两空对应关系，同时答对得分，写出一种做法即
可）
29．某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度 ，加热设备开启工作；温度 ，停止工作，大棚
内的温度维持在一定范围。
【设计与实施】①器材有：电压为 的电源、定值电阻、可控加热设备、热敏电阻（阻
值随温度变化的关系如图甲）等；②设计的电路如图乙，加热设备是否工作由其两端的电
压 来控制，当 时，加热设备开启工作，当 时，加热设备不工作。
（不考虑加热设备对电路的影响）
试卷第12页，共3页【分析与思考】
(1)电路中的 是热敏电阻；
(2)定值电阻的阻值为 ；
(3) V；
(4)长时间使用后，电源电压降低，系统控制的最高温度将 。
30．某实践小组用正中间开孔的直尺、带挂钩的重物A、水和两个可读取液体体积的相同
容器等，制作了可测算液体密度的装置。使用前，需将两容器挂在直尺两端固定的挂钩上，
如图甲，调节两端平衡螺母使直尺水平平衡，再将重物A挂在开孔处的“ ”刻度线处，
某次使用时，小明向左侧容器中倒入体积 的水，再向右侧容器中倒入相同体积的
待测液体，通过向右移动重物A，使直尺再次水平平衡（左侧容器内的液体质量等于右侧
容器内的液体质量与重物A所示质量之和），如图乙，他根据相关数据，算出了该液体的
密度。
(1)图甲中要使直尺水平平衡，应将平衡螺母向 调节；
(2)小明测出的待测液体密度为 ；
试卷第13页，共3页(3)依照他的做法，不同的待测液体密度 与重物A所示质量m满足一定的函数关系，图
丙中图线 符合此关系；
(4)对小明的某些做法进行调整，可使该装置的测量范围变为 ，且通过将重物
A从“ ”移动到“ ”的过程来实现，请具体描述如何调整： 。（写出一种方
法即可）
试卷第14页，共3页1．B
【详解】ACD．煤、石油和天然气在短期内自然界无法得到补充的，故这些能源是不可再
生能源，故ACD不符合题意。
B．太阳能是能够源源不断的从自然界得到的能源，是可再生能源，故B符合题意。
故选B。
2．A
【详解】一根筷子的长度约25cm，物理试卷的宽略大于此数值，在26cm左右，试卷的长
大约是宽的2.5倍，试卷的长是2.5×26cm=65cm
故A符合题意，BCD不符合题意。
故选A。
3．D
【详解】A．由电荷间的相互作用规律可知，同种电荷相互排斥，故A错误；
B．宇宙是一个有层次的天体结构系统，太阳是太阳系的中心，故B错误；
C．原子是由原子核和核外电子组成的，原子核由质子和中子构成，故C错误；
D．一切物质的分子都在不停地做无规则运动，这种无规则运动叫作分子的热运动，故D
正确。
故选D。
4．B
【详解】A．“倒影”是平面镜成像现象，是光的反射形成的虚像，故A不符合题意；
B．变浅的“池底”，是水池底部反射的光从水中进入人眼形成的虚像，是光的折射现象，
故B符合题意；
C．“影子”是光的直线传播形成的，故C不符合题意；
D．水中的“太阳”是太阳在水面的倒影，是平面镜成像现象，是光的反射形成的虚像，
故D不符合题意。
故选B。
5．A
【详解】A．金属汤勺放在热汤中，金属汤勺吸收热量，内能增加，温度升高，故A错误，
符合题意；
B．核电站利用核能发电，目前核电站中进行的都是核裂变反应，故B正确，不符合题意；
C．汽油机的做功冲程中高温高压气体推动活塞向下运动，带动曲轴转动，对外做功，将
内能转化为机械能，故C正确，不符合题意；
答案第1页，共2页D．能量的转移与转化具有方向性，可利用的能源是有限的，所以要节约能源，故D正确，
不符合题意。
故选A。
6．D
【详解】牛顿第一定律的建立是在科学实验的基础上，通过对实验数据的分析，并进一步
通过推理得出的（实际上不受摩擦力的物体根本不存在），所以该实验主要是利用了实验
推理法形成了牛顿第一定律。
A．初探电路时，用水流类比电流，采用的是类比法，故A不符合题意；
B．磁感线不是真实存在的，利用磁感线来描述磁场，采用的是模型法，故B不符合题意；
C．探究物体动能大小时，用木块被撞击后移动的距离来反映物体动能的大小，采用转换
法，故C不符合题意；
D．将闹钟放在钟罩内，通过抽气来探究声音能否在真空中传播，采用的是实验推理法，
故D符合题意。
故选D。
7．C
【详解】A．S闭合时，铃响，灯被短路，灯不亮，MN被扯断后灯亮铃也响，故A不符合
题意；
B．S闭合时，灯和铃并联，此时灯亮铃响，MN扯断后，灯所在支路断路，此时铃响灯不
亮，故B不符合题意；
C．S闭合时，铃被短路，此时灯亮铃不响，MN扯断后灯和铃串联，灯亮且铃响，故C符
合题意；
D．S闭合时，灯和铃并联，此时灯亮且铃响，MN扯断后，铃所在之路断路，此时灯亮铃
不响，故D不符合题意。
故选C。
8．C
【详解】ABC．把蜡烛、凸透镜和光屏置于光具座上，先固定好点燃的蜡烛和光屏，再移
动凸透镜，当凸透镜距离蜡烛为 和 时，光屏上先后两次都呈现烛焰清晰的像，
由光路的可逆性可知，第一次物距等于第二次的像距，第一次的像距等于第二次的物距，
所以第一次物距是16cm，像距是24cm；第二次物距是24cm，像距是16cm；蜡烛和光屏
之间的距离为16cm+24cm=40cm
第一次物距小于像距，成倒立放大的实像，第二次物距大于像距，成倒立缩小的实像，第
答案第2页，共2页二次像比第一次小，故C正确，AB错误；
D．在第二次中，成倒立缩小的实像，物距24cm>2f①
像距2f>16cm>f②
由①和②得到12cm>f>8cm
所以凸透镜的焦距不可能是20cm，故D错误。
故选C。
9．D
【详解】A．长柄摇杆越长，动力臂越长，阻力和阻力臂不变，由杠杆平衡条件可知，动
力越小，踩动时越省力，故A错误；
B．踩得越快，单位时间内提水做功越多，即提水做功的功率越大，故B错误；
C．提水过程中，随板片上行的水，其质量不变，高度增大，则重力势能增大，故C错误；
D．减小水车各部件间的摩擦，可以减小额外功，有用功不变，由
可知提水效率增大，故D正确。
故选D。
10．D
【详解】AB．由图可知，电阻R 和变阻器R 串联，电压表V 测量R 两端的电压，电压表
1 2 1 1
V 测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R 连入电路的电
2 2
阻变小，由电阻的串联可知电路的总电阻变小，由 可知电路中的电流变大，即电流
表A的示数变大，由U=IR可知电阻R 两端的电压变大，即电压表 示数变大，故AB不
1
符合题意；
C．由 可知电压表 示数与电流表A示数等于R 的阻值，R 的阻值不变，所以电压
1 1
表 示数与电流表A示数之比不变，故C不符合题意；
D．由 可知电压表 示数与电流表A示数之比等于R 的阻值，R 的阻值变小，所以
2 2
答案第3页，共2页电压表 示数与电流表A示数之比变小，故D符合题意。
故选D。
11．B
【详解】A．由图像可知，a、b沸点不同，所以a、b不是同种物质，故A错误；
CD．电热丝 的阻值大于 的阻值，工作电压相同，根据 ， 的电功率小于
的电功率，因为是纯电阻电路，根据 可知相同时间 产生的热量少于 产生的
热量，电热丝产生的热量均被液体吸收，所以相同时间内a吸收的热量少于b吸收的热量，
故CD错误；
B．相同时间内a吸收的热量少于b吸收的热量，由图像可知，沸腾前相同时间内a升高的
温度大于b升高的温度，且液体a的质量大于b的质量，根据 可知a的比热容小于
b的比热容，故B正确。
故选B。
12．C
【详解】已知水槽底面积 ，塑料杯底面积 ，将待测物放入塑料杯中
时，杯子仍然竖直漂浮，设标尺变化均为h时，对应的质量分别为 和 ，则有
因为
则有
故C符合题意，ABD不符合题意。
故C正确。
13． 振动 响度 音色
【详解】[1]声音是由物体的振动产生的，一切正在发声的物体都在振动。当演奏者拨动琴
弦时，弦会振动，从而发出声音。
答案第4页，共2页[2]响度是指声音的强弱，它与发声体的振幅有关，振幅越大，响度越大。拨的力度越大，
琴弦振动的幅度就越大，即振幅越大，所以声音的响度越大。
[3]音色是指声音的特色，不同发声体的材料、结构不同，发出声音的音色不同。琵琶和三
弦的材料、结构不同，它们发出声音的音色不同。听众能分辨出琵琶和三弦发出的声音，
主要是依据声音的音色不同。
14． 升华 凝华
【详解】[1][2]如图所示，用镊子取几块干冰放入瓶中，将气球套在瓶口。干冰吸热会升华
变成气态的二氧化碳，使气球逐渐变大，同时空气中的水蒸气遇冷凝华成小冰晶，在瓶底
形成白霜。
15． 磁效应 发电机
【详解】[1]奥斯特发现通电导体周围存在磁场，把这种现象叫做电流的磁效应。
[2]法拉第发现在闭合回路中，导体切割磁感线会产生感应电流，把这种现象叫做电磁感应
现象，并利用此原理发明了发电机。
16． 大于 运动 做功 电磁波
【详解】[1]火箭加速上升，所受合力向上，受到向上的推力大于重力。
[2]火箭与飞船分离过程中，以飞船为参照物，火箭的相对位置改变，是运动的。
[3]做功和热传递可以改变内能。火箭外壳返回过程中，由于空气摩擦导致其温度升高，这
是通过做功的方式改变内能的。
[4]电磁波可以在真空中传播，飞船进入轨道后，利用电磁波传输信号与地面联系。
17．(1)d
(2)深度
(3)压住塑料盒绕某一竖直轴转动一圈
【详解】（1）底部的橡皮膜d向上凸出，说明水的内部有向上的压强。
（2）比较橡皮膜b、c或f、e，位置靠下的橡皮膜的形变程度较大，说明深度越大，水的
压强越大。
（3）想探究同一深度处，各水平方向是否都有压强，接下来的操作是压住塑料盒绕某一竖
直轴转动一圈，改变橡皮膜朝向，观察橡皮膜的形变程度变化。
18． 2 1100 506
【详解】[1]根据 可知，在电源电压U一定时，电阻R越小，电功率P越大。由图
可知，当开关旋至1位置时，R与R串联，此时电路中的总电阻R =R+R。当开关旋至2
1 2 总 1 2
答案第5页，共2页位置时，只有R接入电路，此时电路中的总电阻R ′=R。因为R+R>R，所以开关旋至
1 总 1 1 2 1
2位置时，电路中的电阻最小，电功率最大，电水壶处于加热状态。
[2]根据 可得加热功率
[3]当开关旋至1位置时，R与R串联，此时电水壶处于保温状态，保温功率P =88W。
1 2 保温
此时电路中的总电阻
R的阻值R=R −R=550Ω−44Ω=506Ω
2 2 串 1
19．(1)S
(2)5
(3)上
【详解】（1）电流从电磁铁下端流入，根据安培定则，电磁铁上端为S极，下端为N极。
（2）抬杆 重心到支点O的距离为
根据杠杆平衡条件则有
代入数据则有
解得电磁铁对铁柱的吸引力 。
（3）使抬杆A端从图示位置向上抬起，应增大电磁铁的磁性，则应增大电路中电流，根据
，应减小电路总电阻，减小变阻器连入电路的电阻，所以滑动变阻器的滑片P应向
上端移动。
20．(1)D
(2) 乙 压强
(3)西
【详解】（1）由题文“船首的下部前沿部分叫破冰艏柱，用特殊的高强钢打造。”可知制
作破冰艏柱的材料必须具有的属性是耐低温、硬度大、韧性好、密度大，故选D。
（2）[1][2]“雪龙2号”因其船首特有的形状，易于以一定的航速冲上冰面，在船首重压下
破冰艏柱犹如一把利刃切开厚重的冰层，实现船首破冰，所以为了便于船首冲上冰面，船
答案第6页，共2页首下方应具有一定的坡度，应设计成如图乙所示的形状；船首破冰时，艏柱犹如利刃切开
冰层，是由于船首重压增大了艏柱对冰面的压力从而增大压强。
（3）力的作用是相互的，螺旋桨推动水流向西运动时，水流会对船尾有一个向东的反作用
力，使得船尾向东转向。
21．(1)
(2)
(3)
(4)
【详解】（1）先过入射点O作出垂直于镜面的法线，再根据反射角等于入射角作出反射
光线 ，作图如下：
（2）重力的方向竖直向下，作用在重心处，作图如下：
答案第7页，共2页（3）以定滑轮挂钩为起点由内向外绕绳，可以使得在绳子自由端拉力朝下的前提下有效绳
子段数最多，作图如下：
（4）根据安全用电规范，开关要与灯泡串联，且开关要接在火线上，作图如下：
22．(1)0.3m/s
(2)
(3)900W
【详解】（1）货箱的速度
（2）叉车对货箱所做的功
（3）叉车对货箱所做功的功率
23．(1) ；
(2) ；
(3)40%
【详解】（1）水吸收的热量
（2）煤气完全燃烧放出的热量
（3）煤气炉加热的效率
24．(1)0.5A
(2)6W
答案第8页，共2页(3)1080J
【详解】（1）闭合开关S，灯泡和电阻R并联，电流表测干路电流。此时灯泡正常发光，
则通过灯泡L的电流
（2）根据并联电流规律，电阻R的电流
则电阻R的电功率
（3）通电 ，电路消耗的电能
25．(1)88
(2)不变
(3) 低于 不会
【详解】（1）图甲中温度计的分度值为1℃，示数为88℃。
（2）由图像可知：水在沸腾前，持续吸热，温度升高；沸腾时，持续吸热，温度保持
99℃不变。
（3）[1][2]沸腾的条件是持续吸热，且温度达到沸点。由图像可知，水沸腾时，持续吸热，
温度保持99℃不变，则水的沸点是99℃。由表可知，试管中水的最终温度为98℃，低于
水的沸点，所以不能沸腾。
26．(1)水平
(2) 匀速直线 2.2
(3)乙、丙
【详解】（1）实验中要用弹簧测力计拉着木块在水平木板上做匀速直线运动，所以实验前，
应将弹簧测力计水平放置后进行校零。
（2）[1][2]实验中要用弹簧测力计拉着木块在水平木板上做匀速直线运动，木块处于平衡
状态，根据二力平衡，测力计示数等于滑动摩擦力大小，如图甲，弹簧测力计分度值为
0.2N，示数为2.2N，则此时木块受到的滑动摩擦力大小为2.2N。
（3）比较乙丙两次实验，只有接触面粗糙程度不同，根据控制变量法，是为了探究滑动摩
擦力大小与接触面粗糙程度的关系。
答案第9页，共2页27．(1)
(2)定值电阻断路
(3)1
(4)电阻一定
【详解】（1）由图甲可知，电压表应与定值电阻并联，作图如下：
（2）闭合开关，小明发现电流表无示数，说明发生断路，电压表示数为 ，则电压表两
端与电源相通，电路中仅有一处故障，则故障可能是定值电阻断路。
（3）第1组数据中，电流为0.15A，电压表示数为1.5V，滑动变阻器阻值为
而滑动变阻器 最大阻值为 ，所以第1组数据是无法从实验中测得的。
（4）由表可知，电压与电流的比值为
电压与电流的比值为定值，可得：电阻一定时，导体中的电流与导体两端的电压成正比。
28．(1)竖直
(2)重合
(3)方法2
(4) N
【详解】（1）为使得像成在桌面上，将白纸平铺在水平桌面上后，应再将玻璃板竖直放置
在纸上。
答案第10页，共2页（2）为了探究物像的大小和位置关系，在玻璃板前放上电子蜡烛A，闭合开关使其发光，
再将电子蜡烛B放到玻璃板后，调整B的位置使其与A的像重合，在纸上分别记录A、B
的位置。
（3）为使得成像更清晰，应选择玻璃板靠近蜡烛A的一面作为反射面，同时选择蜡烛A
和蜡烛B上关于镜面对称的点作为A、B的位置，所以在探究像到镜面距离 与物到镜面
距离 的关系时，测量方法中正确的是方法2。
（4）[1][2]平面镜成像是由于光的反射成像，且像与物关于平面镜对称，要使只有小明能
看到魔盒中发光小灯在他正前方成的像，则当纸盒中玻璃板沿 方向放置时，发光小灯应
贴在纸盒内N处；当纸盒中玻璃板沿 方向放置时，发光小灯应贴在纸盒内M处。
29．(1)
(2)80
(3)3
(4)降低
【详解】（1）由图甲可知，热敏电阻阻值随温度升高而减小。图乙中， 与 串联。若
是热敏电阻，温度升高时， 阻值变小，根据串联分压原理， 电压减小，则 电压
变大，即加热设备两端的电压 变大，不符合题意，所以 不是热敏电阻；若 是热敏
电阻，温度升高时， 阻值变小，根据串联分压原理， 电压减小，则加热设备两端的电
压 减小，符合题意。所以 是热敏电阻。
（2）开启工作时，加热设备两端的电压 ，即 电压为4V，温度为 ，对应热
敏电阻 ，根据串联分压原理则有
答案第11页，共2页解得定值电阻 。
（3）停止工作时，温度为 ，对应热敏电阻 ，根据串联分压原理则有
解得 。
（4）停止加热时，温度最高，根据串联分压原理则有
则有
长时间使用后，电源电压降低，则对应 阻值变大，因为热敏电阻 阻值随温度升高而减
小，所以系统控制的最高温度降低。
30．(1)右
(2)0.7
(3)b
(4)改成右侧容器装水，左侧容器装待测液体，且体积均为
【详解】（1）图甲中直尺左端下沉，说明左端重，要使直尺水平平衡，应将平衡螺母向右
调节。
（2）由图乙可知，重物A对应刻度为9g，左侧容器内的液体质量等于右侧容器内的液体
质量与重物A所示质量之和，根据 则有
解得小明测出的待测液体密度 。
（3）左侧容器内的液体质量等于右侧容器内的液体质量与重物A所示质量之和，根据
则有
可得
答案第12页，共2页液体体积 和水的密度 一定，所以待测液体密度 与重物A所示质量m成一次函数关
系，且重物A所示质量m越大，对应待测液体密度 越小，所以图丙中图线b符合此关
系。
（4）改成右侧容器装水，左侧容器装待测液体，由于左侧容器内的液体质量等于右侧容器
内的液体质量与重物A所示质量之和，根据 则有
可得
由上式可知，重物A所示质量m越大，对应待测液体密度 越大。要使该装置的测量范
围变为 ，液体密度为 时，重物A所示质量为10g，代入上式，解得
。所以调整措施为：改成右侧容器装水，左侧容器装待测液体，且体积
均为 。
答案第13页，共2页
