机密★启用前
2025 年陕西省初中学业水平考试物理试卷
注意事项：
1．本试卷分为第一部分（选择题）和第二部分（非选择题）。全卷共8页，总
分80分。考试时间80分钟。
2．领到试卷和答题卡后，请用0.5毫米黑色墨水签字笔，分别在试卷和答题卡
上填写姓名和准考证号。
3．请在答题卡上各题的指定区域内作答，否则作答无效。
4．答作图题时，先用铅笔作图，再用规定的签字笔描黑。
5．考试结束，本试卷和答题卡一并交回。

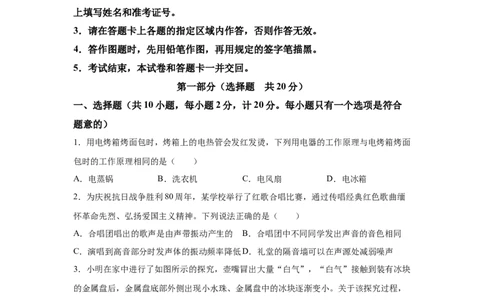

第一部分（选择题 共20分）
一、选择题（共10小题，每小题2分，计20分。每小题只有一个选项是符合
题意的）
1．用电烤箱烤面包时，烤箱上的电热管会发红发烫，下列用电器的工作原理与电烤箱烤面
包时的工作原理相同的是（ ）
A．电蒸锅 B．洗衣机 C．电风扇 D．电冰箱
2．为庆祝抗日战争胜利80周年，某学校举行了红歌合唱比赛，通过传唱经典红色歌曲缅
怀革命先烈、弘扬爱国主义精神。下列说法正确的是（ ）
A．合唱团唱出的歌声是由声带振动产生的 B．合唱团中不同同学发出声音的音色相同
C．演唱到高音部分时发声体的振动频率降低D．礼堂的隔音墙可以在声源处减弱噪声
3．小明在家中进行了如图所示的探究，壶嘴冒出大量“白气”，“白气”接触到装有冰块
的金属盘后，金属盘底部外侧出现小水珠、金属盘中的冰块逐渐变小。关于该探究过程，
下列说法正确的是（ ）
A．水壶中的水发生了升华现象
B．壶嘴冒出的“白气”是水蒸气
试卷第1页，共3页C．“白气”接触金属盘后出现小水珠，是因为“白气”发生了液化现象
D．金属盘内冰块变小的过程中需要吸收热量
4．2025年5月5日，我国台球运动员赵心童以18:12战胜对手，成为第一位夺得斯诺克世
锦赛冠军的亚洲球员，如图所示为其打球的瞬间。下列说法正确的是（ ）
A．击球时，球杆对台球有作用力，台球对球杆没有作用力
B．击球后台球运动，说明力可以改变物体的运动状态
C．台球在滚动的过程中惯性越来越小
D．台球在减速滚动的过程中机械能保持不变
5．我国某公司近期发布了全球最大的可折叠屏幕电脑，该电脑的支撑结构使用碳纤维材料，
使得电脑轻薄的同时且耐摔，受力变形后能迅速恢复原状。该电脑没有用到碳纤维材料的
物理属性是（ ）
A．密度小 B．强度高 C．导电性好 D．弹性好

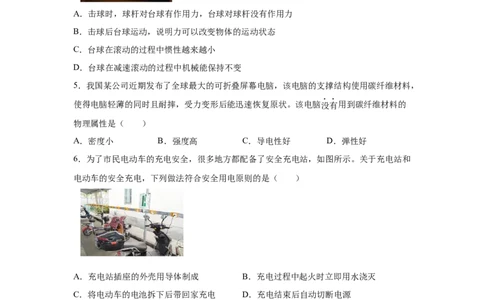

6．为了市民电动车的充电安全，很多地方都配备了安全充电站，如图所示。关于充电站和
电动车的安全充电，下列做法符合安全用电原则的是（ ）
A．充电站插座的外壳用导体制成 B．充电过程中起火时立即用水浇灭
C．将电动车的电池拆下后带回家充电 D．充电结束后自动切断电源
7．如图所示，是我国首艘海洋级智能科考船“同济”号，它采用了先进的混合动力系统，
该系统能在轮船制动时将动能回收转化为电能储存起来。下列四幅图能反映“同济”号动
能回收原理的是（ ）
试卷第2页，共3页A． B．
C． D．

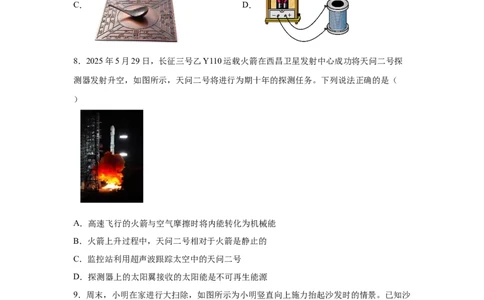

8．2025年5月29日，长征三号乙Y110运载火箭在西昌卫星发射中心成功将天问二号探
测器发射升空，如图所示，天问二号将进行为期十年的探测任务。下列说法正确的是（
）
A．高速飞行的火箭与空气摩擦时将内能转化为机械能
B．火箭上升过程中，天问二号相对于火箭是静止的
C．监控站利用超声波跟踪太空中的天问二号
D．探测器上的太阳翼接收的太阳能是不可再生能源
9．周末，小明在家进行大扫除，如图所示为小明竖直向上施力抬起沙发时的情景。已知沙
发的质量为50 ，沙发的重心在其中心位置，重心上升的高度为20 ，g取10 。下
列说法正确的是（ ）
试卷第3页，共3页A．沙发扶手的高度约为50 B．小明抬沙发时，沙发相当于一个费力杠杆
C．在图示位置静止时，小明对沙发的力为250N D．小明对沙发做的功为200J
10．小明通过查阅资料了解到电动汽车的“油门”一般是利用霍尔元件控制的、霍尔元件
通电后会因处在强弱不同的磁场中，而产生不同的电压，这种情况下霍尔元件就相当于一
个电压可变的电源。小明设计了如图-1所示的电路，闭合开关S后，用一根条形磁体靠近
霍尔元件，探究霍尔元件在磁场中产生的电压变化情况，已知定值电阻R的阻值为10 ，
电流表量程为0-0.6A、电压表量程未知，探究时绘制出电压表示数与条形磁体到霍尔元件
的距离的关系图像如图-2所示。在电路安全的情况下，下列说法正确的是（ ）
A．电压表的量程为0~3V
B．当磁体靠近霍尔元件时电流表示数变小
C．当磁体到霍尔元件的距离为1 时，电流表示数为0.2A
D．当磁体到霍尔元件的距离为0.25 时，定值电阻的功率为0.9W
第二部分（非选择题 共60分）
二、填空与作图题（共6小题，计18分）
11．延安沾沾是陕西的一种特色小吃，路人路过店门口时能闻到浓郁的香味，这是因为分
子在不停地做 ；食材都是由分子组成的，组成分子的原子是由 和核外电子组
成的。
12．（哪吒之魔童闹海）自上映以来，打破众多影史纪录，成为我国电影的一张新名片。
观影时，电影银幕 （选填“是”或“不是”）光源，观众在不同位置都能看到银幕
上的影像，是因为光在银幕上发生了 （选填“镜面”或“漫”）反射；放映机成的
是倒立、 （选填“放大”“缩小”或“等大”）的实像。
13．农历五月初五端午节、我国各地会举行各式各样的纪念或庆祝活动、如吃粽子、赛龙
舟等。煮粽子时，是通过 的方式改变粽子内能的，为了使煮熟的粽子保存时间更长，
对粽子进行真空包装时，塑封袋内的空气被抽出，在 的作用下使塑封袋紧贴熟粽子；
龙舟比赛时、每艘龙舟都规划了相应的水道，避免在高速前进时，因两船中间的水流速大、
试卷第4页，共3页压强 而发生碰撞。
14．如图-1是小明家的电能表，此时电能表的示数为 ，小明家破壁机的参数
如图-2所示，仅接通家中破壁机的破壁挡，观察到通电1min电能表的指示灯闪烁60次，
则家中的实际电压 （选填“大于”“小于”或“等于”）220V；当破壁机的破壁和
加热功能同时使用时，通过电线的电流约为9A，电线的电阻约为0.05 ，通电5min电线
上产生的热量为 J。
15．小明想测量一个长方体物块的密度，他用细线提着物块缓慢放入盛有水的杯中，如
图-1所示，压力传感器的示数随物块浸入深度的变化关系如图-2所示。整个过程中物块受
到浮力的变化情况是 ，已知物块的质量为2.4 ，则物块的密度为 。
剪断细线、当物块静止后压力传感器的示数为 N。（水的密度为 ，g
取10 ）
16．
试卷第5页，共3页(1)如图-1甲是中国古代科技著作（天工开物）中，利用杆秤测量弓最大弹力的方法——试
弓定力，请在图-1乙中画出细绳对弓弦的拉力F的示意图；
(2)如图-2，请在虚线框中标出电源右侧的正负极和小磁针左侧的N、S极。
三、实验与探究题（共4小题，计22分）
17．请完成下列填空。
(1)如图-1，是两个带电的小球相互作用的情况，A球能被丝绸摩擦过的玻璃棒吸引，则B
球带的是 电；
(2)如图-2，在“探究水沸腾前后温度变化特点”时，组装装置时应先确定 （选填
“A”或“B”）的高度；
(3)如图-3，在“探究滑动摩擦力的大小与哪些因素有关”的实验中，用弹簧测力计
（选填“匀速”或“加速”）水平拉动物块A，图示操作探究的是滑动摩擦力的大小与
的关系。
18．如图，是实验小组利用多枚相同的硬币“探究平面镜成像特点”的实验装置。
(1)现在有透明和茶色两种薄玻璃板可供选择，应该选择 （选填“透明”或“茶
色”）薄玻璃板。
(2)将五枚硬币叠成圆柱A放在薄玻璃板的一侧，移动玻璃板另一侧用五枚硬币叠成的圆柱
B，恰好能与玻璃板后圆柱A的像重合，说明平面镜成像时像与物 。
(3)多次改变圆柱A的位置重复上述操作，并记录每次圆柱A和圆柱B的位置如图所示，从
图中可以得出的结论是：平面镜成像时， （写出一条即可）。
试卷第6页，共3页(4)小组的同学将圆柱B改成4枚硬币，发现在玻璃板后不管如何移动圆柱B，圆柱B都不
能和圆柱A的像完全重合，根据这一现象 （选填“能”或“不能”）进一步验证
（2）中得出的结论。
19．如图-1，是小明做“测量小灯泡的电阻”的实验装置，小灯泡的额定电压为2.5V，电
源为两节新干电池且电压保持不变。
(1)用笔画线代替导线，将图-1中的电路补充完整。（要求滑动变阻器的滑片向右移动，小
灯泡变亮）
(2)连接电路前，发现电流表的指针没有指在零刻度线处，接下来应该对电流表进行
；连接好电路，闭合开关后，发现电流表无示数，电压表示数为 V，则故障可能
为小灯泡断路。
(3)排除故障后进行实验，移动滑动变阻器的滑片，得到数据如下表：
电压 电流 电阻
实验序号
1 1.0 0.16
2 0.20
3 2.0 0.22
4 2.5 0.25
①第2次实验时，电压表的示数如图-2所示，为 V；
②小灯泡正常发光时的电阻为 ；
③小组的同学认为应该将测出的电阻的平均值作为小灯泡的电阻，这种想法不可行的原因
是 。
试卷第7页，共3页(4)小明发现在移动滑动变阻器滑片的过程中，小灯泡的亮度也会发生变化，查阅资料得知，
小灯泡的亮度与实际功率有关，若想探究小灯泡亮度与实际功率的关系，除了表中记录的
数据外，实验表格中还需添加的两列表头是 。
20．实验小组用如图所示装置“探究液体压强与哪些因素有关”。
(1)轻轻按压-1探头上的橡皮膜，U形管中液面变化明显，说明装置气密性较 （选
填“好”或“差”）；
(2)比较图-2中 （填字母）三图的实验现象，可以说明在同种液体内部的同一深度，
液体向各个方向的压强都相等；
(3)比较C、D两图的实验现象，可初步得出结论：在深度相同时， 越大，液体的
压强越大；
(4)实验结束后，有同学认为：在研究不同方向上的液体压强时，上下方向转动金属盒、橡
皮膜上下部分在液体中的深度会发生变化，似乎没有控制橡皮膜的深度不变，得出的结论
可能不可靠。于是同学们进行了如下推理：
①如图-3是橡皮膜的示意图， 是过橡皮膜圆心的转轴，在橡皮膜上取两个关于 对称
的点a和 、这两个点受到的液体压强分别为 和 ；则两个点受到液体
压强的平均值为 （用字母表示）；
②由于橡皮膜始终关于 轴对称，由此推理可得：当橡皮膜绕 轴转动时，橡皮膜两个
试卷第8页，共3页半圆受到的液体压强的平均值 （选填“大于”“小于”或“等于”） 轴所处
深度的液体压强。所以上述同学认为“没有控制橡皮膜的深度不变，得出的结论可能不可
靠”的想法是 （选填“正确”或“错误”）的；
③为了验证上述的推理，同学们将圆形的金属盒换成上下不对称的三角形金属盒，如图-4
所示。若上述推理过程正确，则当三角形金属盒在水中同一深度绕图中的虚线轴转动时，
会观察到 。
四、综合题（共3小题，计20分）
21．全球首个人形机器人半程（约 ）马拉松在北京亦庄举办，天工机器人跑完全程
用时约2.7h，并夺得冠军。天工机器人的质量为 ，双脚站立时与地面的接触面积约为
。（g取 ）
(1)天工机器人跑完半程马拉松的平均速度是多少？（结果保留1位小数）
(2)天工机器人双脚站立时，对水平地面的压强是多少？
22．如图-1所示是小明家的蒸汽拖把。使用时，电热丝加热水，产生高温蒸汽从拖把头喷
出，能高效清洁地面的同时杀灭地面上的细菌。该电热拖把的简化加热电路如图-2所示，
有高低两个挡位，已知电热丝 的阻值为33 ，低挡位的功率为550W。
试卷第9页，共3页(1)低挡位正常加热时电路中的电流为多大？
(2)电热丝 的阻值为多少？
(3)已知拖把水箱内水的质量为0.55 ，假设电热丝放出的热量全部被水吸收，将水箱中的
水从20 加热到100 需要多长时间？［水的比热容为 ］
(4)若想缩短高挡位加热水的时间，且不改变低挡位功率，在现有元件不变的前提下，可以
对电路进行的改进是 。
23．2025年5月15日，全国最大光伏能源 双燃料汽车运输船，在广州南沙正式命名
为“远海口”轮，并交付首航，如图所示。该船采用先进 （液化天然气）双燃料主机，
日常运行时，使用天然气，燃油作为应急补充。该船还配备峰值输出功率302.8千瓦的分
布式太阳能光伏并网系统，为目前同类船舶装载的最大光伏发电系统。
(1)太阳能光伏并网系统利用太阳能的方式是将太阳能转化为 能。
(2)阳光每天中午平均照射3h，该船上的太阳能光伏并网系统以峰值功率能发电多少度？太
阳能电池板的光电转换效率约为20％，一块太阳能电池板的面积为2.5 ，中午时太阳能
电池板接收到的太阳辐射的功率为1200 ，船上至少铺设了多少块太阳能电池板？
(3)若运输量相同的传统燃油汽车运输船某次航行需要消耗1000t燃油，“远海口”号
双燃料汽车运输船航行相同的航线，燃料全部用天然气，需要消耗液化天然气的质量为
620t。已知宣传“远海口”号主机可节省不少于20%的能耗（能耗指的是燃料完全燃烧时
放出的总热量），请你通过计算判断对该主机的宣传是否真实？（燃油的热值为
，液化天然气的热值为 ）
试卷第10页，共3页1．A
【详解】用电烤箱烤面包时，烤箱上的电热管会发红发烫，属于电流的热效应。
A．电蒸锅主要利用电流的热效应工作的，故A符合题意；
BC．洗衣机、电风扇工作的主要部件是电动机，利用的是通电导线在磁场中受力的原理，
BC不符合题意；
D．电冰箱工作的主要部件是压缩机，利用的是通电导线在磁场中受力的原理，D不符合
题意。
故选A 。
2．A
【详解】A．声音是由物体的振动产生的，因此合唱团唱出的歌声是由声带振动产生的，
故A正确；
B．声音的特色叫音色，不同的发声体音色不同，所以合唱团中不同同学发出声音的音色
不同，故B错误；
C．声音的高低是指音调，音调与振动频率的快慢有关，振动频率越快，音调越高，所以
演唱到高音部分时，发声体的振动频率升高，故C错误；
D．礼堂的隔音墙可以在传播过程中减弱噪声，故D错误。
故选A。
3．D
【详解】A．水壶中的水吸热后由液态变为气态，所以发生的是汽化现象，不是升华现象，
故A错误；
B．水蒸气是一种无色、透明的气体，直接用眼睛是看不到的；壶嘴冒出的“白气”是壶
内高温的水蒸气遇冷液化成的小水滴，故B错误；
C．金属盘上放有冰块，从壶嘴处冒出的“白气”接触低温的金属盘后出现小水珠，一是
因为壶嘴冲出的不可见的水蒸气遇冷发生液化成小水滴，二是液化后的小水滴附着在金属
盘底，积少成多，出现了小水珠，所以不是“白气”发生了液化现象，故C错误；
D．壶嘴冒出的水蒸气遇冷液化成小水滴要放热，放出的热量被金属盘中的冰块吸收，冰
块吸热熔化成水而变小，说明金属盘内冰块变小的过程中需要吸收热量，故D正确。
故选D。
4．B
【详解】A．击球时，球杆对台球有作用力，台球对球杆有反作用力，故A错误；
B．击球后台球由静止变为运动，说明力可以改变物体的运动状态，故B正确；
答案第1页，共2页C．惯性的大小只与质量有关，台球在滚动的过程中质量不变，所以惯性不变，故C错误；
D．台球在减速滚动的过程中高度不变，重力势能不变，速度减小，动能减小，则机械能
减小，故D错误。
故选B。
5．C
【详解】AB．“电脑轻薄的同时且耐摔”，这一说明就已体现出该电脑已用到碳纤维材料
密度小、强度高的物理属性，故AB不符合题意；
C．导电性能好这一碳纤维材料的物理属性在该电脑的性能介绍中没有体现出来，说明没
有用到，故C符合题意；
D．“受力变形后能迅速恢复原状”，这一说明体现出该电脑已用到碳纤维材料弹性好这
一物理属性，故D不符合题意。
故选C。
6．D
【详解】A．充电站插座的外壳用导体制成，用电人不小心接触到插座外壳也会造成触电
事故，这不符合安全用电原则，故A不符合题意；
B．一般情况下，水是导电的，充电过程中起火时立即用水浇灭是不可行的，应先断开电
源，故B不符合题意；
C．严格禁止将电动车的电池拆下后带回家充电，因为给电动车电池充电时一旦发生意外，
会产生高温有毒的烟气及温度极高的火焰，给家庭带来的伤害极大，故C不符合题意；
D．充电结束后自动切断电源，这完全符合安全用电原则，故D符合题意。
故选D。
7．D
【详解】“同济”号在轮船制动时将动能回收转化为电能储存起来，其原理是电磁感应现
象，将机械能转化为电能。
A．该图是奥斯特实验，实验表明通电导体周围存在磁场，即电流的磁效应，故A
不符合题意；
B．此图中有电源，是通电导体在磁场中受力运动的实验装置，是电动机的原理，将电能
转化为机械能，故B不符合题意；
C．司南的磁勺受到地球磁场的作用而具有指示南北方向的能力，故C不符合题意；
D．该图中没有电源，当磁体在线圈中运动时，灵敏电流计的指针会发生偏转，说明电路
中产生了感应电流，这是电磁感应现象，能反映“同济”号动能回收原理，故D符合题意。
答案第2页，共2页故选D 。
8．B
【详解】A．高速飞行的火箭与空气摩擦时，摩擦生热，将机械能转化成了内能，故A错
误；
B．火箭上升过程中，因为天问二号与火箭作为一个整体在飞行，两者保持相对静止，所
以天问二号相对于火箭是静止的，故B正确；
C．因为超声波无法在真空中传播，所以监控站利用电磁波跟踪太空中的天问二号，故C
错误；
D．探测器上的太阳翼接收的太阳能是可再生能源，故D错误。
故选B。
9．C
【详解】A．人的正常身高约170cm，沙发扶手的高度低于人的正常身高的一半，约为
50cm，不是 ，故A错误；
B．由题中图可知，小明抬沙发时的情景为一杠杆问题，杠杆的支点在左端沙发与地面的
接触点上，当小明竖直向上用力抬沙发时，分析可得，小明的动力臂的长度大于沙发的阻
力臂的长度，所以可判断：小明抬沙发时，沙发相当于一个省力杠杆，故B错误；
C．因小明竖直向上用力抬沙发，所以由题意可知杠杆的动力臂与阻力臂的关系为 ,
因为杠杆的阻力在数值上等于沙发的重力，所以杠杆的阻力大小为
根据杠杆平衡条件 可得
解得小明对沙发的力为
故C正确；
D．已知重心上升的高度为20 ，由题意分析可知，小明的动力端竖直向上通过的高度为
所以小明对沙发做的功为
故D错误。
故选C。
10．D
答案第3页，共2页【详解】A．分析图-2可知，当条形磁体到霍尔元件的距离为0时，电压表的示数约为
4.6V，故电压表的测量值超过3V，故A错误；
B．分析图-2可知，当磁体靠近霍尔元件时，电压表的示数变大，由欧姆定律可知，通过
定值电阻R的电流变大，则电流表的示数变大，故B错误；
C．当磁体到霍尔元件的距离为 时，由图-2可知，电压表的示数为1V，则通过定值电
阻R的电流
即电流表的示数为0.1A，故C错误；
D．当磁体到霍尔元件的距离为 时，由图-2可知，电压表的示数为3V，则通过定值
电阻R的电流
定值电阻的功率
故D正确。
故选D。
11． 无规则运动 原子核
【详解】[1]路人路过店门口时能闻到浓郁的香味，这是因为分子在不停地做无规则运动，
属于扩散现象。
[2]食材都是由分子组成的，组成分子的原子又是由原子核和绕原子核运动的带负电的核外
电子组成。
12． 不是 漫 放大
【详解】[1]观影时，电影银幕反射放映机发出的光，所以电影银幕自身不会发光，不是光
源。
[2]观众在不同位置都能看到银幕上的影像，是因为光在银幕上发生了漫反射，反射光线朝
向各个方向。
[3]放映机的原理是物距大于凸透镜的二倍焦距时，成倒立、放大的实像。
13． 热传递 大气压 小
【详解】[1]煮粽子时，粽子从热水中吸收热量，温度升高，内能增大，是通过热传递的方
式改变粽子内能的。
[2]对粽子进行真空包装时，塑封袋内的空气被抽出，内部气压减小，在外界大气压的作用
下使塑封袋紧贴熟粽子。
[3]流体中流速越快的位置压强越小。龙舟比赛时、每艘龙舟都规划了相应的水道，避免在
答案第4页，共2页高速前进时，因两船中间的水流速大、压强小而发生碰撞。
14． 3023.6 小于 1215
【详解】[1]电能表的单位是 ，最后一位是小数位，此时电能表的示数为 。
[2]破壁机消耗的电能为
实际功率为
所以家中的实际电压小于额定电压（220V）。
[3]通电5min电线上产生的热量为
15． 先变大后不变 58
【详解】[1]当物体还未浸没时，随着浸入的深度增大，物体浸入的体积增大；浮力变大，
当浸没时，物体所受浮力不变，故浮力的变化情况是先变大后不变。
[2]由图-2可知，物体浸没时受到的浮力
则物体的体积
则物块的密度
[3]剪断细线，当物块静止时，压力传感器的示数就等于原有水（含水杯）的重力加上所受
的物块的重力，由题图-2可知，原有水及水杯的重力为34N，物块受到的重力为
G=2.4kg×10N/kg=24N
则传感器的示数为F=34N+24N=58N
16．(1)
答案第5页，共2页(2)
【详解】（1）细绳对弓弦的拉力沿着绳子竖直向上，作图如下：
（2）磁体外部磁感线是从N极出发，回到S极，所以螺线管左端为N极，右端为S极，
根据磁极间的相互作用规律可知小磁针左侧为N极，根据安培定则可知电流从螺线管左端
流入，所以电源右侧为负极，左侧为正极，作图如下：
17．(1)正
(2)B
(3) 匀速 压力大小
【详解】（1）被丝绸摩擦过的玻璃棒带正电，A球能被丝绸摩擦过的玻璃棒吸引，异种电
荷相互吸引，则A球带负电，A、B两球相互吸引，所以B球带的是正电。
（2）如图-2，在“探究水沸腾前后温度变化特点”时，由于要用酒精灯的外焰加热，同时
温度计的玻璃泡在完全浸没的同时不碰到杯底或杯壁，要自下而上安装实验装置，所以组
装装置时应先确定B的高度。
答案第6页，共2页（3）[1][2]如图-3，在“探究滑动摩擦力的大小与哪些因素有关”的实验中，用弹簧测力
计匀速水平拉动物块A，物体A处于平衡状态，根据二力平衡，拉力等于滑动摩擦力；比
较两图，只有压力大小不同，所以图示操作探究的是滑动摩擦力的大小与压力大小的关系。
18．(1)茶色
(2)大小相等
(3)像到平面镜的距离等于物到平面镜的距离
(4)能
【详解】（1）无色透明玻璃杯透光性太强，容易受到玻璃另一侧物体的干扰，茶色玻璃板
透光性较差，成像主观感觉比无色玻璃好得多，故应选择茶色薄玻璃板。
（2）圆柱A、B都是由五枚硬币叠成，而且分布在玻璃板两侧，移动玻璃板，都恰好能与
玻璃板后圆柱A的像重合，说明平面镜成像时像与物的大小相等。
（3）由图可知A 到玻璃板的距离等于B 到玻璃板的距离，由此可以得出结论：平面镜成
1 1
像时，像到平面镜的距离等于物到平面镜的距离。
（4）圆柱B改成4枚硬币，此时圆柱A为五枚硬币，两者大小不一样，所以在玻璃板后
不管如何移动圆柱B，圆柱B都不能和圆柱A的像完全重合，由此验证了平面镜成像时像
与物大小相等。
19．(1)
(2) 调零 3
(3) 1.5 10 小灯泡的电阻受温度影响，不是一个定值，不能求平均值
(4)小灯泡的功率P/W、小灯泡亮度
【详解】（1）滑动变阻器的滑片向右移动，小灯泡变亮，则电阻变小，将滑动变阻器的右
下接线柱连入电路。如图所示。
答案第7页，共2页（2）[1]电流表的指针没有指在零刻度线处，应对电流表进行调零，使电流表的指针指在
零刻度线处。
[2]电流表无示数，说明电路有断路，若故障为小灯泡断路，则电压表串联在电路中，应显
示电源电压，已知电源为两节新干电池且电压保持不变，则电源电压为3V，则电压表示数
为3V。
（3）[1]①电压表的示数如图-2所示，电压表选择0~3V的量程，分度值为0.1V，示数为
1.5V。
[2]②由题表数据可知，当小灯泡电压为2.5V时，通过小灯泡的电流为0.25A，则小灯泡正
常发光时的电阻 。
[3]③小灯泡的电阻受温度影响，不是一个定值，因此不能求平均值。
（4）若想探究小灯泡亮度与实际功率的关系，还需要记录小灯泡的实际功率和发光情况，
故应添加的两列表头为小灯泡的功率P/W和小灯泡亮度。
20．(1)好
(2)ABC
(3)液体密度
(4) 等于 错误 见解析
【详解】（1）使用前应检查装置是否漏气，用手指轻按金属盒上的橡皮膜，如果U形管
中液面升降灵活，说明装置不漏气，装置气密性较好。
（2）探究同种液体的同一深度，液体向各个方向的压强的关系，金属盒在同种液体的相同
深度处，金属盒朝着各个方向，比较图-2中A、B、C三图。
（3）比较C、D两图的实验现象，探头的深度相同，盐水的密度较大，U形管液面的高度
差较大，液体压强较大，可以得到在深度相同时，液体密度越大，液体的压强越大。
（4）①[1]两个点受到液体压强的平均值为
②[2][3] 轴所处深度的液体压强pAB=ρgh
两个点受到液体压强的平均值为p=ρgh
所以当橡皮膜绕 轴转动时，橡皮膜两个半圆受到的液体压强的平均值等于 轴所处深
度的液体压强，上述同学认为“没有控制橡皮膜的深度不变，得出的结论可能不可靠”的
想法是错误的。
答案第8页，共2页③[4]非对称金属盒转动时，上下部分深度变化不抵消，压强平均值不再恒定，U形管液面
高度差会变化。
21．(1)
(2)
【详解】（1）天工机器人跑完半程马拉松的平均速度
（2）天工机器人双脚站立时，对水平地面的压力
则对水平地面的压强
22．(1)
(2)
(3)
(4)将电热丝 与 互换位置
【详解】（1）由题意可知，低挡位的功率为550W，由 可得，低挡位加热时电路中
的电流 。
（2）分析图-2可知，当开关接2时两电阻串联，电路中电阻较大，当开关接1时，为R 的
1
简单电路，电路中电阻较小，根据 可知，电阻大时电功率更小，故开关接2时为
低挡位。低挡位加热时电路中的总电阻
根据串联电路的电阻规律可知，电热丝 的阻值
（3）将水加热到100 需要吸收的热量
答案第9页，共2页由 可得，高挡位的加热功率
电热丝放出的热量全部被水吸收，需要电热丝放出的热量
由 可得，需要加热的时间
（4）由 可知，要增大电功率，在电压不变时需要减小电阻，故可以将电热丝 与
互换位置。
23．(1)电
(2) ；
(3)是真实的
【详解】（1）太阳能光伏发电消耗太阳能，同时为电路提供电能，所以是将太阳能转化为
电能。
（2）已知分布式太阳能光伏并网系统的峰值输出功率为302.8千瓦，所以阳光照射3h能发
电的度数为
一块太阳能电池板接收到的太阳辐射功率
一块太阳能电池板的发电功率
船上的太阳能电池板的块数
所以船上至少铺设了505块太阳能电池板。
（3）已知，运输船航行相同的航线，消耗燃油的质量为
消耗液化天然气的质量为
所以，传统燃油汽车运输船运输过程中完全燃烧燃油产生的能量为
答案第10页，共2页双燃料汽车运输船运输过程中完全燃烧天然气产生的能量为
则新型汽车运输船比传统燃油汽车运输船能节省能耗率为
可见，对该主机的宣传是真实的。
答案第11页，共2页
