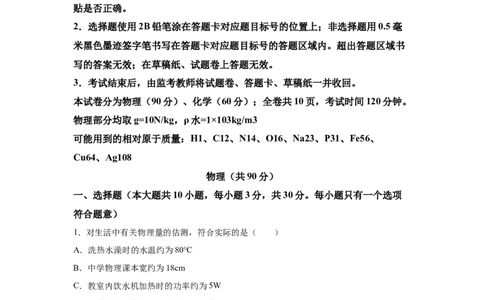

凉山州 2025 年初中学业水平暨高中阶段学校招生考试试题
物理、化学
注意事项：
1．答题前、考生务必将自己的姓名、座位号、准考证号用0.5毫米的黑色墨迹
签字笔填写在答题卡上，并在答题卡背面上方填涂座位号、同时检查条形码粘
贴是否正确。
2．选择题使用2B铅笔涂在答题卡对应题目标号的位置上；非选择题用0.5毫
米黑色墨迹签字笔书写在答题卡对应题目标号的答题区域内。超出答题区域书
写的答案无效；在草稿纸、试题卷上答题无效。
3．考试结束后，由监考教师将试题卷、答题卡、草稿纸一并收回。
本试卷分为物理（90分）、化学（60分）；全卷共10页，考试时间120分钟。
物理部分均取g=10N/kg，ρ水=1×103kg/m3
可能用到的相对原于质量：H1、C12、N14、O16、Na23、P31、Fe56、
Cu64、Ag108
物理（共90分）
一、选择题（本大题共10小题，每小题3分，共30分。每小题只有一个选项
符合题意）
1．对生活中有关物理量的估测，符合实际的是（ ）
A．洗热水澡时的水温约为80℃
B．中学物理课本宽约为18cm
C．教室内饮水机加热时的功率约为5W
D．初中生从一楼走到五楼的时间约为3s
2．下列电路元件与所对应的符号不相符的是（ ）
A． B．
C． D．
试卷第1页，共3页3．如图所示的几种物态变化，属于凝固的是（ ）
A． 露珠的形成 B． 冰糕的制作
C． 霜打枝头 D． 冰雪消融

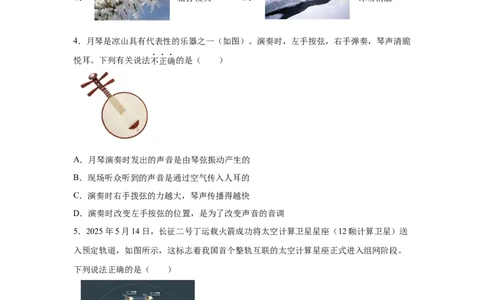

4．月琴是凉山具有代表性的乐器之一（如图）。演奏时，左手按弦，右手弹奏，琴声清脆
悦耳。下列有关说法不正确的是（ ）
A．月琴演奏时发出的声音是由琴弦振动产生的
B．现场听众听到的声音是通过空气传入人耳的
C．演奏时右手拨弦的力越大，琴声传播得越快
D．演奏时改变左手按弦的位置，是为了改变声音的音调
5．2025年5月14日，长征二号丁运载火箭成功将太空计算卫星星座（12颗计算卫星）送
入预定轨道，如图所示，这标志着我国首个整轨互联的太空计算星座正式进入组网阶段。
下列说法正确的是（ ）
A．十二颗卫星在太空中用超声波传递信息
B．十二颗卫星进入预定轨道前后，质量会发生改变
试卷第2页，共3页C．若在长征二号丁运载火箭加速升空时，所有外力消失，火箭将保持静止
D．长征二号丁运载火箭的发动机与轿车的汽油机都是热机
6．我国的无人机技术现已处于国际领先水平。物理兴趣小组的同学们把无人机内部电路简
化为由S、S 控制的简单电路，当闭合开关S 时指示灯亮起，再闭合开关S 时电动机启动，
1 2 1 2
无人机起飞。下列选项与上述无人机简易电路相符的是（ ）
A． B．
C． D．
7．西昌湿地公园内有由甲、乙、丙三块石头堆叠而成的艺术作品（如图），下列说法中正
确的是（ ）
A．乙受到的重力大小等于丙对它支持力的大小
B．甲对乙的压力与乙受到的重力是相互作用力
C．甲受到的重力与乙对甲的作用力是平衡力
D．地面受到丙的压力，是由于地面发生弹性形变后要恢复原状所产生
8．甲、乙两车同时同地在水平路面上向北沿直线行驶，它们的s-t图像如图所示。已知甲
车总重 ，若甲车0~8s内的牵引力大小恒为 ，则（ ）
试卷第3页，共3页A．乙车速度大小为10m/s
B．0~6s内，以甲车为参照物，乙车向北运动
C．0~6s内，甲车重力做功为
D．0~6s内，甲车牵引力功率为

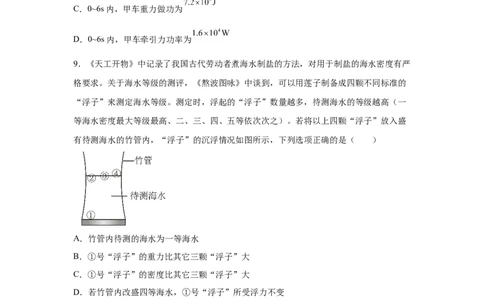

9．《天工开物》中记录了我国古代劳动者煮海水制盐的方法，对用于制盐的海水密度有严
格要求。关于海水等级的测评，《熬波图咏》中谈到，可以用莲子制备成四颗不同标准的
“浮子”来测定海水等级。测定时，浮起的“浮子”数量越多，待测海水的等级越高（一
等海水密度最大等级最高、二、三、四、五等依次次之）。若将以上四颗“浮子”放入盛
有待测海水的竹管内，“浮子”的沉浮情况如图所示，下列选项正确的是（ ）
A．竹管内待测的海水为一等海水
B．①号“浮子”的重力比其它三颗“浮子”大
C．①号“浮子”的密度比其它三颗“浮子”大
D．若竹管内改盛四等海水，①号“浮子”所受浮力不变
10．传感器在“物联网”中担负着信息采集的重要任务，可以实现“提醒”和“报警”功
能。某型号的温度自动报警装置由热敏电阻作为传感器制作而成，其简易电路图如下。已
知热敏电阻R 的阻值随温度升高而减小，若电源电压保持不变，滑动变阻器R的滑片P在
1
某位置不变，闭合开关S 和S，此时装置未报警。下列说法正确的是（ ）
1 2
试卷第4页，共3页A．该装置中电磁铁的工作原理与发电机工作原理相同
B．若温度升高，流过电磁铁的电流变小，电磁铁磁性变弱
C．若温度降低到一定程度，该报警器会发送报警信息
D．若滑动变阻器R的滑片P向左移动一段距离，则报警的最低温度将会升高
二、填空题（本大题共10小题，每空1分，共24分）
11．彭彭一家人去吃火锅，未到店就闻到火锅的香味，这是 现象。把火锅煮开，是
通过 （选填“做功”或“热传递”）的方式来增大火锅的内能。
12．光伏发电产业是我国低碳经济的亮点之一。光伏发电使用的太阳能板（如图）主要是
将太阳能转化为 能，太阳能来自于太阳内部的核 （选填“聚”或“裂”）变。
13．随着新能源电动汽车销量增长，充电桩的安装率不断提高。据了解，充电桩输出电压
的范围是300-600V，峰值功率高达500kW。如图所示，充电站内各充电桩是 （选填
“串联”或“并联”）的；利用充电桩给汽车电池充电的过程中，汽车电池相当于电路中
的 ；充电桩外壳常采用铝合金材料，为避免触电，外壳需连接 线；若充电桩
起火， 用水灭火。
14．每年冬天，凉山州某滑雪场吸引大量的游客前来游玩。如图所示，在滑雪场内，滑雪
爱好者穿上滑雪板后对雪地的压强会 （选填“增大”“减小”或“不变”）；当滑
雪爱好者沿坡道往下滑时，速度越来越快，这是因为力能改变物体的 。
试卷第5页，共3页15．如图所示，该实验是托里拆利第一次测出大气压强值的实验，水银对玻璃管中A点的
压强 （选填“大于”“小于”或“等于”）水银槽上方的大气压强。利用图中数据
可计算出该地的大气压强为 Pa。（ ）
16．2025年5月10日，代号“鲲龙”的水陆两栖飞机AG600，批产首架机总装下线。这
是我国自主研制的全球最大的水陆两栖特种用途飞机。“鲲龙”飞行时机翼上方受到空气
的压力 下方受到空气的压力（选填“大于”“小于”或“等于”）。如图甲所示，
匀速飞行的“鲲龙”在投水灭火时，其动能会 （选填“变大”“变小”或“不
变”）。“鲲龙”执行海上救援任务时，可一次性救援50名遇险人员。在海上救援时，
“鲲龙”静止在水面，如图乙所示，若此时遇险人员被救上“鲲龙”，它受到的浮力
（选填“变大”“变小”或“不变”）。
17．如图所示，保持物块A与B位置不动，缓慢向两侧移动铁架台，整个装置静止后，弹
簧测力计甲、乙的示数分别为5N和3.5N，则A所受摩擦力的方向水平向 （选填
“左”或“右”）；地面对B的摩擦力大小为 N，方向水平向 （选填“左”
或“右”）。
试卷第6页，共3页18．在如图甲所示电路中，电源电压恒定，定值电阻R 的阻值为20Ω。闭合开关S，两电
1
流表的指针均指在如图乙所示的位置。则电源电压为 V，定值电阻R 的阻值为
2
Ω。
19．用如图甲所示的滑轮组提升物体A。已知被提升物体A的重力为900N，卷扬机施加在
绳子自由端的拉力F将物体A以0.5m/s的速度匀速提高了5m。拉力F做的功随时间的变
化图象如图乙所示（不计绳重和滑轮与轴的摩擦）。此过程滑轮组提升重物的机械效率为
%，动滑轮的重力为 N。
20．在如图所示的电路中，电源电压恒定，电压表量程为0～15V，定值电阻R、R 的阻值
1 2
分别为10Ω和20Ω。当只闭合开关S，将滑动变阻器R的 阻值接入电路时，电压表示数
1
为3V，电阻R 的电功率为P；当闭合开关S、S，将滑动变阻器滑片P移到最左端时，定
1 1 1 2
值电阻R 的电功率为P。若P∶P=1∶8，则电源电压为 V，电路最小电功率为
2 2 1 2
试卷第7页，共3页W。
三、作图题（本大题共3小题，每题2分，共6分）
21．如图所示，一条光线从空气斜射向水面时发生了反射与折射，OA为反射光线。请在图
中画出：（1）入射光线；（2）折射光线的大致位置。
22．如图甲所示，人们用盘子夹可以既方便又安全的取出蒸食物的盘子。盘子夹的一侧可
简化为图乙所示的杠杆，O为支点。请在图乙中画出作用在A点的最小动力F 及其力臂
1
l。
1
23．如图所示，请用笔画线代替导线将电路连接完整，并在括号中用符号标出螺线管的磁
极（要求：闭合开关，向左移动滑片P，螺线管磁性变强）。
试卷第8页，共3页四、实验探究题（本大题共3小题，每空1分，共16分）
24．物理兴趣小组的同学们用一个焦距未知的凸透镜来完成“探究凸透镜成像规律”的实
验，装置如图所示。
(1)同学们用平行光作为光源，移动光屏直至在光屏上得到一个最小最亮的光斑，如图甲所
示，则凸透镜焦距为 cm（要求估读）；
(2)实验前，应将烛焰、凸透镜和光屏的中心调在 ；
(3)在图乙所示的位置，光屏上可以呈现清晰的像，该像是倒立 （选填“放大”或
“缩小”）的实像；
(4)凸透镜位置不变，将蜡烛从图乙所示位置向右移到30cm刻度线处，把光屏向 移
动，才可在光屏上再次呈现清晰的像；
(5)在图乙所示情景下，在凸透镜左边适当位置放置一个透镜镜片后，须将光屏向左移动才
能再次出现倒立清晰的实像，则该镜片可用来矫正 （选填“近”或“远”）视眼。
25．小东想知道家中酱油的密度，于是他采用下列两种方式进行测量。
(1)他用天平和量筒进行酱油密度的测量，步骤如下：
①小东将天平放置在水平桌面上，将游码移到标尺零刻度处，天平指针如图甲所示。要使
天平横梁平衡，应将平衡螺母向 调节；
②在烧杯中倒入适量的酱油，用调好的天平测出烧杯和酱油的总质量120g；
③将烧杯中的部分酱油倒入量筒中，体积如图丙所示；
试卷第9页，共3页④再次用天平测出烧杯和剩余酱油的总质量，如图乙所示，记为 g；
⑤小东根据以上实验所测数据，计算出酱油的密度为 kg/m3；
(2)经思考，小东想到用浮力相关知识也能粗略测出酱油密度，于是他找来图丁、戊、己中
的实验器材，进行测量，步骤如下：
①用细线系住物体，如图丁，用弹簧测力计测出该物体受到的重力G为3N，并记录；
②将物体浸没在水中，如图戊，弹簧测力计示数F 为2N，并记录；
1
③再将该物体取出擦干后浸没在酱油中，如图己，弹簧测力计示数为F，并记录；
2
④利用上述测量出的物理量和已知量，可以计算该物体浸没在水中时所受浮力为
N；酱油的密度ρ = （用ρ 、G、F、F 表示）。
酱油 水 1 2
26．为了完成“探究电流与导体两端电压的关系”的实验，小雨和同学们准备了以下器材：
电压恒定的电源（6V）、定值电阻（10Ω）、电流表（0～0.6A）、电压表（0～15V）、
滑动变阻器（50Ω，1A）等。
(1)本实验主要应用的物理研究方法为 ；连接电路前，应将开关 ；
(2)小雨按图甲连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表几乎无示
数，电路故障为______（选填答案序号）；
试卷第10页，共3页A．电流表处存在断路
B．滑动变阻器短路
C．定值电阻R断路
(3)小雨根据实验数据绘制的I-U图象，如图乙所示，分析图象初步得到结论：电阻一定时，
通过导体的电流与导体两端的电压成 比；
(4)另一同学在实验过程中误将定值电阻接成了小灯泡，所绘制的 图象如丙图所示，
发现图象并不是一条直线，原因是 ；
(5)做完该实验后，小雨又找来阻值分别为5Ω、15Ω、20Ω、25Ω的四个定值电阻，用来做
“探究电流与电阻的关系”的实验，该实验需要控制定值电阻两端的电压不变，为了保证
完成该实验，小雨能选取的定值电阻两端的电压范围是 V～3V。
五、计算题（27题6分，28题8分，共14分。解答过程必须写出必要的文字说
明、公式和重要的演算步骤，只写最后答案的不能得分，有数值计算的题，答
试卷第11页，共3页案中必须明确写出数值和单位）
27．电热暖手宝是生活中常见的取暖设备。某款电热暖手宝的主要参数如下图所示，其正
常工作4min，恰好将袋内液体从10℃加热至32℃[袋内液体的比热容取 ]。
求：
(1)电热暖手宝正常工作时的电流；
(2)袋内液体从10℃加热至32℃吸收的热量；
(3)该过程中、电热暖手宝的加热效率。
28．如图甲所示，在上、下截面均为圆形的锥形瓶内，装有一定量的水。已知锥形瓶上部
分是横截面积为 的圆筒，且粗细均匀，底面积为 。现将质量为32g，边长为
2cm的正方体合金块放入锥形瓶内，水未溢出，如图乙。求：
(1)合金块的重力大小；
(2)合金块放入锥形瓶内稳定后所受浮力大小；
(3)如图乙，稳定后，合金块对锥形瓶底的压强；
(4)合金块放入锥形瓶前后，水对锥形瓶底的压力变化量。
试卷第12页，共3页1．B
【详解】A．人的正常体温为37℃，所以洗热水澡时的水温约为40℃，故A不符合题意；
B．中学物理课本宽与学生用的直尺的长度接近约为18cm，故B符合题意；
C．教室内饮水机加热时的功率约为500W，故C不符合题意；
D．初中生从一楼走到五楼的时间约为30s，故D不符合题意。
故选B。
2．A
【详解】
由图可知，灯泡、电池、开关与所对应的电路符号是相符的，而电流表的电路符号是
，故A符合题意，BCD不符合题意。
故选A。
3．B
【详解】A．露珠是指水蒸气遇冷凝结为小水滴，属于液化现象，故A不符合题意；
B．冰糕是水由液态变成固态的过程，属于凝固现象，故B符合题意
C．霜是指水蒸气直接由气态水蒸气变为固态的霜，属于凝华现象，故C不符合题意。
D．冰雪消融是指冰雪从固体变为液态的水，属于熔化现象，故D不符合题意。
故选B。
4．C
【详解】A．声音是由物体振动产生的，月琴演奏时发出的声音是由琴弦振动产生的，故
A正确，不符合题意；
B．声音的传播需要介质，现场听众听到的声音是通过空气传入人耳的，故B正确，不符
合题意；
C．演奏时右手拨弦的力越大，响度越大，响度的大小与发声体的振幅及距发声体的远近
有关，与声音的传播速度无关，故C错误，符合题意；
D．音调的高低与发声体振动快慢有关，演奏时改变左手按弦的位置，是为了改变声音的
音调，故D正确，不符合题意。
故选C。
5．D
【详解】A．电磁波可以传递信息，且传播不需要介质，因此在太空中用电磁波传递信息，
超声波的传播需要介质，故A错误；
答案第1页，共2页B．质量不随位置的改变而改变，所以十二颗卫星进入预定轨道前后，质量不变，故B错
误；
C．根据牛顿第一定律，若在长征二号丁运载火箭加速升空时，所有外力消失，火能将做
匀速直线运动，故C错误；
D．运载火箭的发动机是火箭喷气发动机与轿车的汽油机一样都属于热机，工作时将内能
转化为机械能，故D正确。
故选D。
6．A
【详解】经分析可知，指示灯和电动机并联，开关S 位于干路，开关S 位于电动机支路。
1 2
A．由电路图可知，开关S 闭合时指示灯亮起，再闭合S 时电动机工作，故A符合题意；
1 2
B．由电路图可知，开关S 闭合时电动机和指示灯都不工作，再闭合S 时电动机和指示灯
1 2
同时工作，故B不符合题意；
C．由电路图可知，开关S 闭合时电动机工作，再闭合S 时指示灯亮起，故C不符合题意；
1 2
D．由电路图可知，开关S 闭合时电动机和指示灯都工作，再闭合S 时会造成电源短路，
1 2
故D不符合题意。
故选A。
7．C
【详解】A．由题知，叠放在一起的甲、乙、丙三块石头均处于静止状态，由平衡条件可
知，丙对乙的支持力等于甲、乙的重力之和，所以乙受到的重力小于丙对它支持力的大小，
故A错误；
B．甲对乙的压力与乙受到的重力是方向相同，大小不相等，所以二者不是相互作用力，
故B错误；
C．甲受到的重力与乙对甲的支持力同一个受力物体，两个力的大小相等、方向相反、作
用在同一直线上，是一对平衡力，故C正确；
D．物体由于发生了弹性形变，要恢复原状，则会对使其发生弹性形变的物体施加弹力，
因此地面受到丙的压力，是由于丙发生弹性形变后要恢复原状所产生的，故D错误。
故选C。
8．D
【详解】A．由图可知，乙车速度大小为
答案第2页，共2页故A错误；
B．由图可知，甲车速度大小为
甲的速度大于乙的速度，甲、乙两车同时同地在水平路面上向北沿直线行驶，0~6s内，以
甲车为参照物，乙车向南运动，故B错误；
C．0~6s内，甲车的重力的方向始终竖直向下，而甲车在竖直方向没有移动，因此不做功，
故C错误；
D．若甲车0~8s内的牵引力大小恒为1.6×103N，则0~6s内，甲车牵引力的功率为P =F v
甲 甲
=1.6×103N×10m/s=1.6×104W
甲
故D正确。
故选D。
9．C
【详解】ABC．根据浮沉条件可得，1号沉底，其密度大于液体的密度，而2、3、4漂浮，
密度都小于液体的密度，根据漂浮等于重力， ，漂浮时如果物体浸
入的体积占总体积的比例越大，物体的密度就越接近液体的密度，即密度越大，即
。已知密度关系，不知道体积的关系，故无法比较重力大小，图中2号接
近悬浮，密度在1、2之间，所以该海水为二等海水，故AB错误，C正确；
D．图中1号沉底，改盛四等海水，液体的密度更小，因而还是沉底，故排开液体的体积
不变，但液体密度变小，由阿基米德原理可知，浮力减小，故D错误。
故选C。
10．D
【详解】A．电磁铁的工作原理为电流的磁效应，发电机的工作原理为电磁感应，所以两
者的工作原理不同，故A错误；
B．由题意可知，热敏电阻R 的阻值随温度升高而减小，电磁铁和热敏电阻构成的控制电
1
路为串联电路，根据欧姆定律和串联电路电流的特点可知，流过电磁铁的电流将变大，而
电流越大，磁性也就越强，故B错误；
C．当温度降低到一定程度时，热敏电阻R 的阻值将增大，根据欧姆定律可知，通过控制
1
电路的电流变小，则电磁铁的磁性变弱，无法吸引衔铁，含报警器的工作电路无法构成通
答案第3页，共2页路，所以报警器无法发送报警信息，故C错误；
D．当滑动变阻器R的滑片P向左移动一段距离，则接入电路的有效电阻变大，根据欧姆
定律可知，控制电路的电流将变小，电磁铁的磁性变弱，无法吸引衔铁，为了使电磁铁能
够把衔铁吸引过来，使含报警器的工作电路构成通路，就要增大控制电路的电流，根据欧
姆定律可知，只有降低热敏电阻的阻值，即升高报警的最低温度，故D正确。
故选D。
11．
扩散
热传递
【详解】[1]闻到火锅的香味是扩散现象，说明构成物质的分子不停地做无规则运动。
[2]给火锅加热，火锅汤汁吸收热量，内能增加，是通过热传递的方式改变火锅的内能。
12． 电 聚
【详解】[1]太阳能板吸收太阳能，将太阳能转化为电能。
[2]在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能
13． 并联 用电器 地 不能
【详解】[1]并联电路中各个用电器之间互不影响，图中汽车充电桩在使用时它们之间互不
影响，说明它们之间是并联的。
[2]在给新能源汽车充电时，汽车的电池消耗电能，所以相当于电路中的用电器。
[3]充电桩外壳常采用铝合金材料，铝合金是导体，为防止漏电造成触电事故，安装时外壳
需连接地线，从而保证人员和设备的安全。
[4]若充电桩起火，不能用水扑灭，因为生活用水是导体，可能会引发触电事故，应该使用
干粉灭火器等专用灭火设备。
14． 减小 运动状态
【详解】[1]在滑雪场内，滑雪爱好者穿上滑雪板后对雪地的压力不变，受力面积增大，由
可知，对雪地的压强会减小。
[2]滑雪爱好者沿坡道往下滑时，速度越来越快，滑雪爱好者的运动状态发生改变，说明力
能改变物体的运动状态。
15． 小于 1.02×105
【详解】[1]据图可知，大气压能够支撑750mm高的水银柱产生的压强，因此水银对玻璃
管中A点的压强小于水银槽上方的大气压强。
答案第4页，共2页[2]该地的大气压强为
16． 小于 变小 变大
【详解】[1]因为机翼上方的空气流速大，压强小，机翼下方的空气流速小，压强大，这一
压强差使飞机获得竖直向上的升力，尤其机翼上方的压强小于压强下方压强，则机翼上方
的压力小于飞机下方的压力。
[2]匀速飞行的鲲龙在投水灭火时，质量变小，速度不变，故动能变小。
[3]飞机漂浮在水面上，当遇险人员被救后，鲲龙总重力变大，由物体的漂浮条件可知，飞
机所受的浮力变大。
17． 左 1.5 左
【详解】[1]弹簧测力计甲、乙的示数分别为5N和3.5N，则弹簧测力计对A的拉力为5N，
方向向右；A水平方向上受拉力和摩擦力，由二力平衡可得，摩擦力与拉力应大小相等，
方向相反，故摩擦力大小为5N，摩擦力水平向左。
[2][3]以B为研究对象，它受到向左的拉力为3.5N，同时受到地面对它的摩擦力和物体A
对它的摩擦力，二者之和为5N，所以地面对物体B的摩擦力为5N-3.5N=1.5N
方向水平向左。
18． 16 80
【详解】[1]据图可知，电路是两电阻并联，电流表A 测R 支路电流，电流表A 测干路电
1 2 2
流，闭合开关S，两电流表的指针均指在如图乙所示的位置，说明电流表A 选用小量程，
1
分度值是0.02A，读数为0.2A；电流表A 选择的是大量程，分度值是0.1A，读数为1A，
2
根据并联电路电流规律可得R 支路电流为
1
电源电压为
[2]定值电阻R 的阻值为
2
19． 90 100
【详解】[1]滑轮组提升重物所做的有用功W =Gh=900N×5m=4500J
有用
货物以0.5m/s的速度匀速提升到5m的高度，由 可知，运动的时间
由图乙可知，此时10s拉力做的总功是5000J，所以滑轮组提升重物的机械效率
答案第5页，共2页[2]由图甲知通过动滑轮绳子段数n=2，所以绳子自由端移动的距离s=2h=2×5m=10m
由W =Fs可得拉力
总
不计绳重和滑轮与轴的摩擦，分析动滑轮的受力情况可得，动滑轮的重力G =2F-
动
G=2×500N-900N=100N
20． 4 0.16
【详解】[1]设电源电压为 。当只闭合开关S，将滑动变阻器R的 阻值接入电路时，
1
和滑动变阻器R的 阻值串联，电压表测滑动变阻器电压，表示数为3V，根据串联电压规
律， 电压为 ，则电阻R 的电功率为
1
当闭合开关S、S，将滑动变阻器滑片P移到最左端时， 、 并联，定值电阻R 的电功
1 2 2
率为
若P∶P=1∶8，则有
1 2
解得电源电压 。
[2]当只闭合开关S，将滑动变阻器R的 阻值接入电路时， 和滑动变阻器R的 阻值串
1
联，根据串联分压原理则有
解得滑动变阻器R的最大阻值 ，则当滑动变阻器R的最大阻值接入电路时，电
答案第6页，共2页阻总电阻最大，根据 ，电路总功率最小为
21．
【详解】（1）过O点做垂直于水面的法线，根据光的反射定律，反射光线与入射光线分
居法线的两侧，且在同种介质中，反射角等于入射角，作出入射光线；
（2）根据光的折射规律，入射光线与折射光线分居法线的两侧，且在不同介质中，水中的
折射角小于空气中的入射角，做出折射光线的大致位置，如图所示：
22．
【详解】由杠杆平衡条件可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；
图中支点在O点，因此OA作为动力臂最长，过A点垂直于OA向下作出最小动力示意图，
如下图所示：
答案第7页，共2页23．
【详解】闭合开关，将滑片P向左移动，螺线管磁性变强，说明变阻器与电磁铁相互影响，
两者串联，且此时变阻器接入电路电阻变小，通过电磁铁的电流变大，则变阻器的A端接
入电路中；由图知道，电流从右侧往下流入螺线管，根据安培定则，螺线管右侧为N极，
左侧为S极，如下图
24．(1)10.0
(2)同一高度
(3)缩小
(4)右
(5)远
【详解】（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这点是凸透镜
的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是
f=30.0cm-20.0cm=10.0cm
（2）为了使像成在光屏中央，应调整烛焰、凸透镜及光屏三者的中心大致在同一高度。
（3）由图乙可知，物距为50.0cm-20.0cm=30.0cm
答案第8页，共2页物距大于2倍焦距，成倒立、缩小的实像。
（4）凸透镜成实像时，物近像远像变大，凸透镜位置不变，将蜡烛从图乙所示位置向右移
到30cm刻度线处，物距减小，像距增大，需要把光屏向右移动，才可在光屏上再次呈现
清晰的像。
（5）在凸透镜左边适当位置放置一个透镜镜片后，须将光屏向左移动才能再次出现倒立清
晰的实像，说明该透镜对光有会聚作用，该透镜是凸透镜，可以矫正远视眼。
25．(1) 右 54 1.1×103
(2) 1
【详解】（1）＇＇[1]在调节托盘天平时，首先将其放在水平桌面上，游码放在标尺的左
端零刻度线处，此时，若发现指针指在分度盘的中央零刻度线的左边，应将平衡螺母向右
调节。
[2]由图乙可知，烧杯和剩余酱油的总质量m =50g+4g=54g
剩
[3]由图丙可知，倒出的酱油的体积V=60mL=60cm3
倒出的酱油的质量m=m -m =120g-54g=66g
总 剩
酱油的密度
（2）[1]根据称重法可知，物体浸没在水中时所受浮力F =G-F=3N-2N=1N
浮水
[2]由F =ρ V g可得，物体排开水的体积，即物体的体积
浮 液 排
再将该物体取出擦干后浸没在酱油中，如图己，弹簧测力计示数为F，则该物体在酱油中
2
受到的浮力F =G-F
浮酱油 2
因为物体在酱油中和在水中都是全部浸没，所以V =V =V
排酱油 排水
由F =ρ V g可得，酱油的密度表达式
浮酱油 酱油 排酱油
26．(1) 控制变量法 断开
(2)C
(3)正
(4)灯泡电阻随温度升高而变大
(5)2
答案第9页，共2页【详解】（1）[1]探究电流与导体两端电压的关系时，要控制电阻不变，这主要是依据了
控制变量法。
[2]为保护电路，连接电路前，应将开关断开。
（2）闭合开关，发现电流表几乎无示数，说明发生断路，电压表示数接近电源电压，则电
压表两端与电源相通，则电路故障为定值电阻R断路，故C符合题意，AB不符合题意。
故选C。
（3）如图乙所示，绘制的I-U图象为正比例函数图象，可得：电阻一定时，通过导体的电
流与导体两端的电压成正比。
（4）小灯泡的 图象并不是一条直线，原因是灯泡电阻随温度升高而变大，是变化的，
所以其电流与电压不成正比。
（5）将25Ω的定值电阻接入电路，并将滑动变阻器（50Ω，1A）的滑片移到阻值最大处，
根据串联分压原理则有
解得
所以小雨能选取的定值电阻两端的电压至少为2V，选取的定值电阻两端的电压范围是2～
3V。
27．(1)2.5A
(2)9.24×104J
(3)70%
【详解】（1）根据参数可知，电热暖手宝正常工作时的电流为
（2）袋内液体从10℃加热至32℃吸收的热量为
（3）该过程中、电热暖手宝消耗的电能为
电热暖手宝的加热效率为
28．(1)0.32N
(2)0.08N
(3)600Pa
答案第10页，共2页(4)0.5N
【详解】（1）合金块的重力为
（2）合金块放入锥形瓶内浸没。排开水的体积与金属块的体积相等为
合金块放入锥形瓶内稳定后所受浮力为
（3）图乙中合金块对锥形瓶底的压力为
合金块对锥形瓶底的压强为
（4）合金块放入锥形瓶前后，液面上升的高度为
水对锥形瓶底的压强变化为
水对锥形瓶底的压力变化量为
答案第11页，共2页
