2018 年初中毕业生毕业升学考试物理试题
一、选择题
1.1.下列估测的数据最接近实际的是
A. 某同学立定跳远成绩为2m B. 手机正常工作的电流约为10A
C. 一元硬币的质量约为60g D. 教室门的高度约为50cm
【答案】A

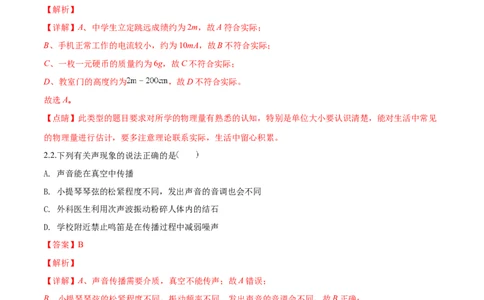

【解析】
【详解】A、中学生立定跳远成绩约为2m，故A符合实际；
B、手机正常工作的电流较小，约为10mA，故B不符合实际；
C、一枚一元硬币的质量约为6g，故C不符合实际；
D、教室门的高度约为 ，故D不符合实际。
故选A。
【点睛】此类型的题目要求对所学的物理量有熟悉的认知，特别是单位大小要认识清楚，能对生活中常见
的物理量进行估计，要多注意理论联系实际，生活中留心积累。
2.2.下列有关声现象的说法正确的是
A. 声音能在真空中传播
B. 小提琴琴弦的松紧程度不同，发出声音的音调也会不同
C. 外科医生利用次声波振动粉碎人体内的结石
D. 学校附近禁止鸣笛是在传播过程中减弱噪声
【答案】B
【解析】
【详解】A、声音传播需要介质，真空不能传声；故A错误；
B、小提琴琴弦的松紧程度不同，振动频率不同，发出声音的音调会不同，故B正确；
C、外科医粉碎人体内的结石，是利用的超声波，故C错误；
D、“禁止鸣笛”，是在声源处减弱噪声，故D错误。
故选B。
【点睛】重点是声音的产生、传播特征，以及防治噪声的途径，加深理解难度不大，但在考试中经常出现，
要多练习达到熟练的程度。
3.3.下列物理现象及其原因分析错误的是
A. 春天，冰雪消融是熔化现象，这个过程要吸热B. 夏天，常用干冰给食品保鲜，利用了干冰熔化吸热
C. 秋天，草木的叶子上有露珠，这是水蒸气液化形成的
D. 冬天，窗玻璃上会出现冰花，这是水蒸气发生了凝华
【答案】B
【解析】
【详解】A、春天，冰雪消融，这是熔化现象，这个过程中冰要吸收热量，故A正确；
B、夏天，常用干冰给食品保鲜，干冰由固态直接变成气态，是升华现象，吸收热量，故B错误；
C、秋天，会看到露珠，这是水蒸气液化形成的，液化放热，故C正确；
D、严寒的冬天，玻璃窗上会出现冰花，冰花是由空气中的水蒸气遇冷凝华形成的小冰晶，是凝华现象，
故D正确。
故选B。
【点睛】重点是物态变化过程中的吸热和放热，除了要记清楚六个物态变化的过程谁吸热、谁放热，还要
多了解一些物态变化在生活生产中的应用，体会物理知识与生活的紧密联系。

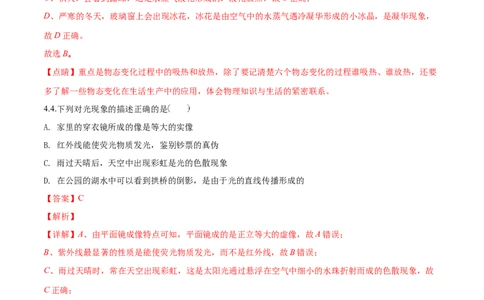

4.4.下列对光现象的描述正确的是
A. 家里的穿衣镜所成的像是等大的实像
B. 红外线能使荧光物质发光，鉴别钞票的真伪
C. 雨过天晴后，天空中出现彩虹是光的色散现象
D. 在公园的湖水中可以看到拱桥的倒影，是由于光的直线传播形成的
【答案】C
【解析】
【详解】A、由平面镜成像特点可知，平面镜成的是正立等大的虚像，故A错误；
B、紫外线最显著的性质是能使荧光物质发光，而不是红外线，故B错误；
C、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的色散现象，故
C正确；
D、平静水面上拱桥的倒影，属于平面镜成像，是由于光的反射形成的，故D错误。
故选C。
【点睛】牢记光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论
联系实际，多总结。
5.5.2018年6月14日，第21届世界杯足球赛在莫斯科卢日尼基体育场开幕。下列与足球有关的说法正确的
是
A. 踢球时，脚对球施加了力，球对脚没有力的作用B. 踢出去的球在空中继续运动，是因为球受到惯性作用
C. 只要脚对球施加的力大小相同，其作用效果一定相同
D. 守门员使球停下来的过程，是力改变了球的运动状态
【答案】D
【解析】
【详解】A、因为力的作用是相互的，所以踢球时，脚对球施加力的同时球对脚也施加了力，故A错误；
B、踢出去的球在空中继续运动，是因为球具有惯性；惯性不是力，不能说“受惯性作用”，故B错误；
C、力的大小、方向和作用点都影响力的作用效果，所以，脚对球施加的力大小相同时，其作用效果不一
定相同，故C错误；
D、守门员使球停下来的过程中，守门员对球有力的作用，球的运动状态发生改变，说明力改变了球的运
动状态，故D正确。
故选D。
【点睛】注意对惯性的理解，惯性是物体的基本属性，与物体的运动状态无关，与质量大小有关，且惯性
不是力，不能说成：受到惯性作用，而应该描述成：具有惯性。

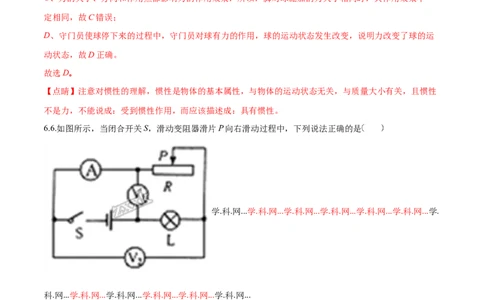

6.6.如图所示，当闭合开关S，滑动变阻器滑片P向右滑动过程中，下列说法正确的是
学.科.网...学.科.网...学.科.网...学.科.网...学.科.网...学.科.网...学.
科.网...学.科.网...学.科.网...学.科.网...学.科.网...学.科.网...
A. 电流表A示数变小 B. 灯泡L的亮度变亮
C. 电压表 示数变大 D. 电压表 示数变小
【答案】A
【解析】
【详解】由电路图可知，灯泡L与滑动变阻器R串联，电压表 测电源两端的电压，电压表 测变阻器R两端的电压，电流表测电路中的电流。
因电源的电压不变，所以，滑片移动时，电压表 的示数不变，故C错误；
在滑动变阻器滑片P向右滑动过程中，接入电路中的电阻变大，电路中的总电阻变大，由 可知，电路
中的电流变小，灯泡变暗，即电流表A的示数变小，故A正确；
电流变小，灯泡变暗，故B错误；
由 可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，变阻器R两端的电
压变大，即电压表 的示数变大，故D错误。
故选A。
【点睛】重点是电路的动态分析，涉及到欧姆定律和电功率公式的应用，分清电路的连接方式和电压表是
测量谁的电压是关键。

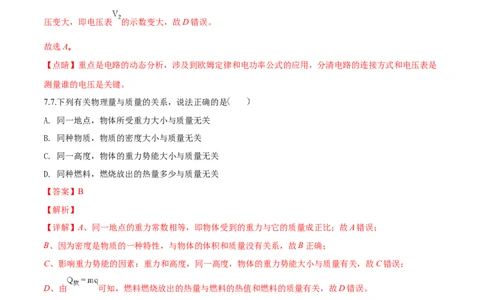

7.7.下列有关物理量与质量的关系，说法正确的是
A. 同一地点，物体所受重力大小与质量无关
B. 同种物质，物质的密度大小与质量无关
C. 同一高度，物体的重力势能大小与质量无关
D. 同种燃料，燃烧放出的热量多少与质量无关
【答案】B
【解析】
【详解】A、同一地点的重力常数相等，即物体受到的重力与它的质量成正比；故A错误；
B、因为密度是物质的一种特性，与物体的体积和质量没有关系，故B正确；
C、影响重力势能的因素：重力和高度，同一高度，物体的重力势能大小与质量有关，故C错误；
D、由 可知，燃料燃烧放出的热量与燃料的热值和燃料的质量有关，故D错误。
故选B。
【点睛】注意理解密度的物理意义，密度表示单位体积内物体的质量，密度通常是不变的，与质量、体积
无关。
8.8.下列做法中，符合安全用电常识的是
A. 用湿手拔用电器的插头 B. 在高压电线附近放风筝
C. 使用试电笔时手接触金属笔尖 D. 电器起火时先切断电源
【答案】D【解析】
【详解】A、生活中的水是导体，用湿手拔用电器的插头易引发触电，故A错误；
B、在高压电线附近放风筝，风筝容易缠绕到高压线或引发高压电弧触电，是不符合安全用电常识的，故B
错误；
C、使用试电笔时，手要接触笔尾金属体，但不能接触笔尖金属体，故C错误；
D、电器起火时，应先切断电源，再施救，故D正确。
故选D。
【点睛】熟练掌握家庭电路中的安全用电常识，注意理论联系实际，在实践中运用，有一定的现实意义，
注意无论是人触电还是引起火灾时，都应先切断电源。
9. 小明和班里的同学讨论热学知识，你认为正确的是（ ）
A. 看到阳光下屋内飞舞的灰尘，这是分子在不停地作无规则的运动
B. 用手捏海绵，海绵的体积变小了，说明分子间有间隙
C. 陨石在坠入大气层时，内能增加，机械能减小
D. 在内燃机的一个工作循环中，燃气对外做功四次
【答案】C
【解析】
试题分析：尘埃在空气中飞舞是宏观物体在外力作用下的机械运动，故A错误；用手捏海绵，海绵的体积
变小了，不能说明分子间有间隙，故B错误；陨石坠落的过程中，质量不变，高度减小，所以重力势能减
小，坠落过程中陨石要克服空气阻力做功，把机械能转化为内能，内能增加，机械能减小，故 C正确；内
燃机的一个工作循环有4个冲程，曲轴转动2周，对外做功1次，故D错误；故应选C。
【考点定位】分子动理论；内能及其利用
10.10.厨房里能发现许多与物理知识有关的现象，下列说法正确的是
A. 吸油烟机能将油烟吸走，是因为空气流速越大的位置，压强越大
B. 高压锅能很快煮熟食物，是由于锅内气压增大，水的沸点升高
C. 瓷砖表面的“吸盘式”挂钩，是利用大气压将吸盘紧压在瓷砖表面
D. 茶壶的壶身和壶嘴构成连通器
【答案】BCD
【解析】
【详解】A、流体压强与流速的关系：流体在流速越大的位置压强越小；所以，抽油烟机在工作时，转动
的扇叶处空气流速大，压强小，故A错误；
B、气压越大时，沸点越高，所以高压锅增大锅内气体的压强，能提高水的沸点，食物在高温下容易煮熟。故B正确；
C、把吸盘紧压在光滑的瓷砖表面上，吸盘内的空气被排出，大气压就把吸盘紧压在了墙上，利用了大气
压，故C正确；
D、茶壶的壶身和壶嘴上端开口、底部连通，构成连通器，故D正确。
故选BCD。
【点睛】注意流体压强与流速关系的应用，是飞机产生升力的原因，牢记流速大的地方压强小的规律，中
考中也是常出现的题目类型，且要能用此特点解释生活中的相关现象。
11.11.如图所示是有关电和磁的两个重要的科学探究实验，下列说法正确的是
A. 甲图中开关S闭合后，轻质导体棒ab会运动
B. 甲图实验探究的是发电机的工作原理
C. 乙图中导体棒cd切割磁感线运动时，灵敏电流计的指针会发生偏转
D. 乙图实验说明电能可以转化为机械能
【答案】AC
【解析】
【详解】 图甲实验是通电导线在磁场中受到磁场力的实验，是电动机的原理图，开关S闭合后，轻质导
体棒ab会运动，故A正确，B错误；
乙图实验是电磁感应原理，是发电机的原理图，当导体棒切割磁感线运动时，电路中产生电流，灵敏电
流表指针发生偏转，机械能转化为电能，故C正确，D错误；
故选AC。
【点睛】注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混
淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实
验。
12.12.如图所示，在两个完全相同的容器中装有甲、乙两种不同的液体，将体积相等的实心小球A、B、C
分别放入两个容器中，放入小球后两个容器中的液体深度相同，且A、C两球排开液体体积相同，B球在
甲液体中悬浮，在乙液体中下沉。则下列选项正确的是A. 甲液体比乙液体对容器底的压强大
B. 三个小球中密度最小的是C球
C. A、C两球所受的浮力相等
D. 如果把A、C两球对调，A球在乙液体中可能下沉
【答案】ABD
【解析】
【详解】A、由图可知，B在甲中悬浮，A在甲中漂浮，则 ， ，
由B在乙中下沉，可知， ，则 ；
已知两容器中的液体深度相同，由 可得，两液体对容器底部的压强关系： ；故A正确；
B、由B在乙中下沉，C在乙中漂浮可知， ， ，
则 ，
由A、C漂浮，且两球排开液体体积相同，可得， ，则 ，
， ，因为 ，则 ，
所以三个小球的密度关系为： ，故B正确；
C、 ， ，根据 可得，A、C两球所受浮力关系为： ，故C错误；
D、因为 ， ，所以 ，已知 ，但不能比较 和 的关系，所以不能确定把A、C
两球对调后，A放在乙液体中的浮沉情况，可能A球在乙液体中可能下沉，故D正确。
故选ABD。
【点睛】重点是浮沉条件、阿基米德原理和液体压强公式的应用，先根据浮沉状态判断出两液体密度的大小，再结合阿基米德原理判断液体的密度大小，及三个球的密度大小关系。
13.13.如图甲所示，电源电压保持不变， 为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片
从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。下列说法正确的
是
A. 电源电压为6V
B. 滑动变阻器R的最大阻值是
C. 的最小电功率为
D. 当滑片P置于中点时，R的电功率为
【答案】ABC
【解析】
【详解】由电路图可知，R与 串联，电压表测 两端的电压，电流表测电路中的电流。
A、由图甲、乙可知，当 时，即只有 连入电路中时，电压表示数最大为6V，即电源电压 ，故
A正确；
B、由图丙知，当 时，电路中电流： ，由欧姆定律可得 的阻值：
；
由乙图知，当滑动变阻器连入阻值最大时，电压表示数为2V，即 ，此时电路中电流最小，由丙图
可知： ；
由串联电路特点和欧姆定律可得，此时滑动变阻器两端电压： ，
由欧姆定律可得滑动变阻器的最大阻值：；故B正确；
C、 的最小功率： ，故C正确；
D、当滑片P置于中点时，电路中的电流： ，
此时R的功率： ，故D错误。
故选ABC。
【点睛】重点是串联电路的特点、欧姆定律的应用以及电功率公式的应用，从图象中获取滑动变阻器接入
电路中的电阻与对应的电流、电压表的示数是关键。
三、填空题
14.14.盛夏时公园里的人工湖能减弱周围地区的“热岛效应”。假设湖水吸收的热量被相同质量的沙石吸收，
则沙石升高的温度______ 选填“大于”、“小于”或“等于” 湖水升高的温度。我们在岸上看到湖水中嬉戏的鲤
鱼其实是光的______所形成的鲤鱼的______ 选填“实”或“虚” 像。
【答案】 (1). 大于 (2). 折射 (3). 虚
【解析】
【详解】因为水的比热容大于沙石的比热容，水和沙石的质量等同，吸收的热量又相等，根据 可
知，沙石升高的温度大于湖水升高的温度；
当光从一种透明介质斜射入另一种透明介质时，会发生折射现象；
鱼反射的光斜射向水面时，会发生折射现象，当光从水中射入空气中时，折射光线会远离法线，光线射入
我们的眼睛，而我们由于错觉，认为光始终沿直线传播，逆着光的方向看上去，看到鱼的虚像，而且比实
际位置高。
即湖水中嬉戏的鲤鱼其实是光的折射所形成的鲤鱼的虚像。
【点睛】重点是折射成像的特点，记清楚光由水中斜射到空气中时，折射角大于入射角，折射光线反向延
长相交而形成虚像，且像的位置比实际物体的位置高一些。
15.15.当玻璃棒和丝绸摩擦时，丝绸带______电，是因为在摩擦过程中丝绸______ 选填“得到”或“失去” 电
子。反复摩擦后，发现玻璃棒的温度升高，这是通过______方式改变物体内能的。
【答案】 (1). 负 (2). 得到 (3). 做功
【解析】【详解】(1)摩擦起电的实质是电子在物体之间的转移，失去电子的物体带正电，得到电子的物体带负电；
用绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒失去了电子，同时丝绸得到了电子，所以丝绸带
负电。
(2)反复摩擦后，发现玻璃棒的温度升高，这是通过做功方式改变物体内能的。即机械能转化为内能。
【点睛】重点是摩擦起电现象，要理解摩擦起电的实质是电子的转移，两个物体互相摩擦时，因为不同物
体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到一些电子。
16.16.近日，我国部分地区发生了洪水灾害，空军采用直升飞机救援，地面控制中心通过______波向直升
飞机发出指令，这种波在真空中的传播速度为______ ；直升飞机在匀速上升过程中，动能______，机械
能______。 后两个空选填“变大”、“变小”或“不变”
【答案】 (1). 电磁 (2). (3). 不变 (4). 变大
【解析】
【详解】 直升飞机受到地面指挥中心的控制，地面控制中心是通过电磁波来传达指令的；这种波在真空
中传播速度，即光速为 ；
直升飞机在匀速上升过程中，质量不变，速度不变，故动能不变；
同时高度增加，则重力势能变大，因机械能等于动能与势能的总和，故直升飞机的机械能不断变大。
【点睛】重点是影响动能和重力势能大小的因素，当质量不变时，速度增大，动能增大，速度减小，动能
减小；高度增加，重力势能增大，高度降低，重力势能减小。
17.17.小李家的电饭煲铭牌模糊不清，为了测其额定功率，他关掉家里其他所有用电器，让电饭煲正常工
作1min，观察到家里标有 的电能表转盘转了50转，则这段时间内电饭煲消耗的电能是
______J，其额定功率是______ 度电可供小李家中的4盏“220V 5W”的LED灯同时正常工作______h。
【答案】 (1). (2). 1000 (3). 50。
【解析】
【详解】 由“ ”可知，电路中每消耗 的电能，电能表转盘转过3000转，电能表转了50
转，电饭煲消耗的电能：
，
因电饭煲正常工作，则电饭煲的额定功率：；
四盏LED灯的总功率： ，
由 得， 可供这些灯同时正常工作的时间：
。
【点睛】重点是电能表铭牌的意义和电功率的计算，考题中经常出现，关键是理解3000r/(kW•h)物理意义。
18.18.如图所示，两个相同的玻璃瓶，橡皮塞上插进一根两端开口的细玻璃管，使橡皮塞塞住瓶口，其中
甲瓶内装满水，乙瓶没有装满，玻璃管内水面距瓶底20cm，则甲瓶底部受到水的压强为______Pa；要探
究大气压随高度的变化，应选用的是______ 填“甲”或“乙” 装置，当该装置随电梯从一楼上升到二十楼，管
内的液面会______ 选填“上升”或“下降” 。 取 ；
【答案】 (1). 2000 (2). 乙 (3). 上升
【解析】
【详解】 甲瓶底部受到水的压强：
；
甲瓶内装满水，没有空气，外部气压发生变化时不会引起玻璃管内液柱高度的变化，无法判断大气压的
变化；
而乙瓶内有空气，瓶内有气压，当外界气压变化时，液柱高度会发生变化，能判断大气压的变化，所以选
择乙装置；
当电梯从一楼上升到十楼，所处高度变高，外界大气压随高度的增加而减小，瓶内气压大，在瓶内外气压
差的作用下，会有一部分水被压入玻璃管，因此管内液面上升。
【点睛】理解判断气压变化装置的原理，即利用内外压强差使细管内液柱上升或下降来判断；当大气压发
生改变时，瓶内压强与外部压强不同，则细管内液柱将发生改变。19.19.如图所示是一种电热暧手袋的简易电路图，当专用插头插入电源并闭合开关S时，红色指示灯L和发
热体R之间的连接方式是______，电流通过发热体R会使其温度升高，这种现象叫做电流的______效应。
【答案】 (1). 并联 (2). 热
【解析】
【详解】 读图可知，电路中有两条电流的路径，因此红色指示灯L和发热体R之间的连接方式是并联；
电流通过发热体R会使其温度升高，这种现象叫做电流的热效应。除超导现象外，电流流过导体都会发
热。
【点睛】重点是串并联电路的辨别、电流的热效应，利用热效应工作的用电器，生活中我们都是很熟悉的，
另外牢记超导现象中，电流流过导体不会发热。
20.20.如图所示，物体重为20N，某人在5s内用4N的拉力匀速地将该物体在水平方向移动了1m，则绳子
自由端移动的速度为______ ，拉力做功为______J，此物休受到的摩擦力为______ 不计滑轮重、绳重、
滑轮与轴及滑轮与绳之间的摩擦
【答案】 (1). (2). 8 (3). 8
【解析】
【详解】由图知，动滑轮上绳子的段数为2，则绳子自由端移动的距离： ；
绳子自由端移动的速度： ；
拉力做的功： ；
不计滑轮重、绳重、滑轮与轴及滑轮与绳之间的摩擦，
由 可得，物体受到的摩擦力： 。
【点睛】关键是判断有几段绳子承担物体的重（拉着动滑轮），方法是只要数出直接与动滑轮连接的绳子
段数即可，且要牢记 。
21.21.如图所示是太阳能LED照明路灯，LED是一种发光二极管，它是由______材料制成的，可以把电能
直接转化成______能，太阳能是______ 选填“可再生”或“不可再生” 能源、清洁无污染，它是在太阳内部氢原子核发生______ 选填“裂变”或聚变” 释放出巨大的能量。
【答案】 (1). 半导体 (2). 光 (3). 可再生 (4). 聚变
【解析】
【详解】LED是一种半导体发光二极管，通过电流时不用经过加热灯丝直接能够发光，即把电能直接转化
成光能；
太阳能取之不尽用之不竭，属于可再生能源，并且环保无污染；
在太阳内部，氢原子核在超高温、高压下作用下发生聚变，释放巨大的核能。
【点睛】注意多了解一些LED发光二极管的特点，因为其发光效率高，近年来被广泛应用于各个领域，成
为取代传统光源的理想选择。
三、作图题
22.22.如图所示，凸透镜与水面平行，一侧的焦点恰好在水面上，水中一束入射光线射向凸透镜的焦点，
请画出这束光线发生反射和折射后的光路图。
【答案】
【解析】
【详解】 根据反射角等于入射角，在法线右侧的水中画出反射光线；
光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线右侧的空
气中画出折射光线；
过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如图所示：【点睛】涉及凸透镜或凹透镜的光路作图，应牢记凸透镜和凹透镜的三条特殊光线，在
画图中灵活运用，像这一类的作图即可迎刃而解。
23.23.电磁铁通电后，小磁针静止在如图所示位置，当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强。
请在图中用笔画线代替导线，把元件连接起来 连线不要交叉 ，并标出电磁铁的N极。
【答案】
【解析】
【详解】已知小磁针的右端为N极，根据磁极间的相互作用可知，电磁铁的左端为S极，右端为N极。
由安培定则可确定，电流要从电磁铁的左端流入，右端流出。滑片P向左移动，电阻增大，就要选取滑动
变阻器的左下面的接线柱。故电路图设计如下：
【点睛】重点是安培定则的应用，此定则展示了电流方向与磁场方向的关系，
知道电流方向可以判断磁场方向，知道磁场方向当然也可以判断电流方向，注意多加练习熟练应用。
24.24.如图所示是一种抽水马桶水箱自动上水装置的示意图。当水箱内的水达到一定高度时，浮标带动杠
杆AOB压住入水口，停止上水。请在图中画出动力 、阻力 和动力臂 。【答案】
【解析】
【详解】由图和题意可知，O为支点，水对浮标的向上作用力为动力，入水口对B端的向上作用力为阻力；
入水口处的水对塞子产生竖直向上的压力，所以过杠杆B点作竖直向上的力即为阻力 ；
浮力竖直向上，所以过浮标重心作竖直向上的力即为动力 ，过支点O作动力 作用线的垂线段即为动力
臂 如图所示：
【点睛】先要理解清楚力臂的概念，再练习作图，画力臂是很常见的作图题，
但有些同学总会出错，牢记力臂是支点到力的作用线的距离。
四、简答题
25.25.冰壶比赛时，运动员需要不断调整自己的运动状态，他的两只脚的作用分别为蹬冰和滑行，所以两
只鞋底的表面不同。请你说出甲、乙两只鞋底哪只是滑行脚的鞋底？并利用学过的物理知识解释其中的道
理。
【答案】甲是滑行脚的鞋底，乙是蹬冰脚的鞋底；由图知，甲鞋底比较光滑，这样可以通过减小接触面的
粗糙程度来减小摩擦力，便于滑行，所以甲是滑行脚的鞋底；乙鞋底比较粗糙，这样可以通过增大接触面的粗糙程度来增大摩擦力 即向前运动的动力 ，也起到防滑的作用，所以乙是蹬冰脚的鞋底。
【解析】
【详解】根据影响滑动摩擦力大小的因素解答。
影响滑动摩擦力大小的因素是压力和接触面的粗糙程度，在压力一定时，接触面越粗糙，试探力越大，接
触面越光滑，摩擦力越小；
如图甲鞋底光滑，所以摩擦力小，便于在冰面滑行，故甲是滑行脚的鞋底；
如图乙鞋底粗糙，所以摩擦力大，便于蹬冰使人前行，故乙是蹬冰脚的鞋底。
【点睛】重点是增大和减小摩擦力的方法，牢记影响滑动摩擦力的两个因素，即压力和接触面的粗糙程度，
可以通过增大压力或增大接触面的粗糙程度来增大摩擦力，反之减小摩擦力，另外用滚动代替滑动可以大
大减小摩擦力。
五、计算题
26.26.2018年5月13日，中国首艘国产航母01A型航空母舰离开大连港码头，开始海试。 取 请问：
航母001A设计排水量约 万吨，那么它满载时受到的浮力是多少？
一位体重为600N的歼15舰载机飞行员，双脚与水平甲板的接触面积是 ，则他双脚站立时对甲板
的压强是多少？
若舰载机飞行员驾驶歼15战机以 的巡航速度飞越渤海海峡时，发动机的推力为 ，则飞
机发动机的功率为多少？
【答案】 ； ； 。
【解析】
【详解】 航母满载时的排水量： ，
根据阿基米德原理知，排水水的重即为浮力，所以航母满载时受到的浮力：
；
飞行员对水平甲板的压力： ；
双脚站立时对甲板的压强：
。
飞机发动机的功率：。
【点睛】重点是压强公式、重力公式、功率、阿基米德原理和物体漂浮条件的应用，关键是知道水平面上
物体的压力与自身的重力相等，并正确理解排水量的含义。
27.27.在如图甲所示的电路中，电源电压恒定，定值电阻 的阻值为 ，滑动变阻器的最大阻值是 ，
小灯泡的额定电压为6V，通过小灯泡的电流与其两端电压的关系如图乙所示。当开关 闭合， 、 断开
时，滑动变阻器接入电路中的阻值为 ，小灯泡恰好正常发光。求：
小灯泡的额定功率；
电源电压；
当开关 、 、 都闭合时，移动滑动变阻器的滑片P，当电路消耗的总功率为6W时，求滑动变阻器接
入电路中的电阻值。
【答案】 3W； 8V； 。
【解析】
【详解】 由题知灯泡的额定电压为6V，由图象读出灯泡正常发光时的电流为 ，则小灯泡的额定
功率：
；
当开关 闭合， 、 断开，L与 串联，当滑动变阻器接入电路中的阻值为 ，小灯泡恰好正常发光，
则电路的电流 ，
滑动变阻器两端的电压： ；电源电压为： ；
当开关 、 、 都闭合时， 、 并联，因并联电路各支路两端的电压相等，则 的功率：
；
因总功率等于各电阻消耗功率之和，所以 的功率： ；
由 可得， 的电阻： 。
【点睛】重点是电功率的相关计算，注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规
律，另外把电路图读懂是关键，要清楚不同的开关闭合时电路的连接情况。
28.28.如图甲是一种电热加湿器，其原理如图乙所示，闭合开关，当电热丝R将加热仓中的水加热到沸腾
后变成水蒸气喷出，增加空气的湿度。当加热仓中的水对底部的压强减少到一定程度时，注水阀门便会自
动打开从储水箱中注水。加湿器的工作电压为220V，最大功率为40W，气雾调节器 的阻值范围是
欧。求：
电热丝 的电阻值；
若加热仓以最大功率工作时的效率为 ，那么将加热仓中质量为30g温度为 的水加热到 需要
多长时间？
设电热丝电阻不变，电热丝 工作时最小功率是多少？
【答案】 ； 300s； 10W。
【解析】【详解】 当气雾调节器 的滑片移到最左边时，气雾调节器接入电路的电阻为0，只有电热丝工作，此
时电热丝 的最大功率为40W，
由 可得，电热丝 的电阻值：
；
水吸收的热量：
，
由 可得，消耗的电能：
，
由 可得，加热需要时间：
；
当滑片移到最右端时，气雾调节器的最大阻值和电热丝 串联，电路中电流最小，电热丝 工作时功率
最小，
则电路中的最小电流：
，
电热丝 工作时最小功率：
。
【点睛】重点是电功率和吸收热量的计算，牢记 和 ，在纯电阻电路中两公式可以直接使用，计算稍显简单。
六、实验、探究题
29.29.在探究“水沸腾时温度变化的特点”实验时：
（1）小华组装好实验器材后开始实验，请你指出图甲中存在的操作错误是_____。
（2）纠正错误操作后，开始计时。第3min温度计的示数如图乙所示，该示数为_____℃，从记录数据的
表格可以分析出：水沸腾的特点是温度_____，继续_____。
（3）根据水的沸点可判断当时当地的气压_____（选填“是”或“不是”）1标准大气压。
（4）小华和另一位同学选用的实验装置相同，且同时开始实验，但水开始沸腾的时间不同，他们绘制的
沸腾图象如图丙所示，其中水的质量较大的图象为_____（选填“a“”或“b”）。
【答案】 (1). 温度计的玻璃泡与容器底接触 (2). 96 (3). 不变 (4). 吸热 (5). 不是 (6). b
【解析】
【详解】 使用温度计测量流体温度时，玻璃泡不能碰着容器的底或壁，所以图甲中温度计测液体温度的
错误为：温度计的玻璃泡与容器底接触；
温度计的分度值是 ，此时是零上，液柱上表面对准了 上面第6个小格处，示数为 ；
从记录数据的表格可得：液体沸腾时，温度不变，继续吸热，这是流体沸腾最显著的特点；
由记录数据知，当水的温度达到 时，温度不再变化，说明此时是水的沸腾过程，沸点是 沸点低
于标准大气压下的沸点，由此可判断当地的气压不是1个标准大气压。
读图丙可以看出，在同样加热的情况下，b的升温较慢，其原因应该是水的质量多于a的缘故，升高相
同的温度时需要的时间长，即水的质量较大的图象为b。
【点睛】重点是研究水沸腾的实验，牢记水沸腾时的特点，即水沸腾时继续吸热，但温度不会再升高，且
要牢记水的沸点与气压有关。
30.30.小明在探究“凸透镜成像的规律”实验时，实验操作规范。（1）实验前，要调整烛焰、凸透镜、光屏的中心在_____，实验一段时间后，他发现光屏上的像偏上，那
么他应该把凸透镜向_____（选填“上”或“下”）适当调节，才能使像最终成在光屏的中央。
（2）当他将蜡烛、凸透镜、光屏调节到图甲所示位置时，烛焰恰好在光屏上成清晰的像，此时成像原理
与_____（选填“放大镜”、“投影仪”或“照相机”）相同；若将蜡烛向右移动5cm，保持凸透镜的位置不动，
则应将光屏向_____（选填“左”或“右”）适当移动才能再次在光屏上成清晰的像，此时像的大小比原来的像
要_____（选填“大”或“小”）些。
（3）小明近日发现自己看不清黑板，到医院检查，医生告诉他患上了近视，成像示意图为_____（选填
“乙”或“丙”）图，近视眼可以使用_____（选填“凸透镜”或“凹透镜”）加以矫正。
【答案】 (1). 同一高度 (2). 下 (3). 照相机 (4). 右 (5). 大 (6). 乙 (7). 凹透镜
【解析】
【详解】(1)凸透镜成像实验中，调整凸透镜、光屏、烛焰的中心大致在同一高度是为了使像能够成在光屏
的中央；实验一段时间后，他发现光屏上的像偏上，那么他应该把凸透镜向下适当调节，才能使像最终成
在光屏的中央。（2）物体到凸透镜的距离是物距，像到凸透镜的距离是像距，由图知，u>2f，成倒立、缩
小的实像，照相机根据这个原理制成的；当凸透镜的位置不变时，只向右移动蜡烛，要使光屏上再次出现
一个明亮清晰的像，可以向右移动光屏，才能再一次成像，并且此时的像比刚才的像大。（3）图乙的折
射光线会聚在视网膜前，所以图乙表示了近视眼的成像情况，近视眼的晶状体会聚能力过强，应佩戴具有
发散作用的凹透镜进行矫正。
【点睛】（1）探究凸透镜成像的实验时，在光具座上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，
三者的中心大致在同一高度，像才能呈在光屏的中央．（2）掌握凸透镜成像的三种情况和应用之一：
u>2f，成倒立、缩小的实像，应用于照相机和摄像机．凸透镜成实像时，具有物近像远像变大的特点．
（3）视眼能看清近处的物体，不能看清远处的物体，近视眼的晶状体太厚，使像成在视网膜的前方．要
戴一个凹透镜来矫正，凹透镜对光线有发散作用．戴上凹透镜能使像成在视网膜上．
31.31.小华同学在探究“浮力的大小跟哪些因素有关”的实验中，在弹簧测力计下面悬挂一个实心圆柱体 如
图甲所示 ，当圆柱体下表面与水面相平时开始缓慢下降，直到浸没在溢水杯内的水中，用小桶收集溢出的
水。 取圆柱体的质量为______kg。
圆柱体浸没在水中时所受浮力为______N；圆柱体的密度是______ 。
比较______两图可知：浸在同种液体中的物体所受浮力的大小跟物体排开液体体积有关。
比较c、d两图可知：当物体浸没在同种液体中，所受浮力不随______而改变。
小华完成图甲所示的实验后，把水换成另一种液体重复上述实验，根据实验数据绘制出如图乙所示的弹
簧测力计的拉力F随物体下降高度h变化的图象，那么物体浸没在这种液体中受到的浮力为______N，这
表明浸在液体中的物体所受浮力的大小还跟______有关。
【答案】 (1). (2). 4 (3). (4). b、c (5). 深度 (6). 3 (7). 液体密度
【解析】
【详解】 由a知， ；根据 可得，圆柱体的质量 ；
由图a、c知，圆柱体浸没在水中后所受浮力为：
；
由 知圆柱体的体积为：，
圆柱体的密度：
；
要探究浸在同种液体中的物体所受浮力大小跟物体排开液体的体积有关，需要控制液体密度相同，排开
液体的体积不同，故图b、c符合要求；
由c、d两图可知，圆柱体完全浸没，下沉过程中，测力计的示数不变，即物体所受浮力不随深度改变；
由图乙知，物体完全浸没时测力计的示数为2N，则 ；可知，浸在液体里的物体受到的浮力大小还根据液体的密度有关。
【点睛】重点是称重法测量浮力的原理及阿基米德原理的应用，称重法求出浮力后，根据 可求
排开水的体积，即物体的体积，可进一步求出圆柱体的密度。另外注意实验中控制变量法的应用。
32.32.小明在实验室探究电学实验，有如下器材：电压表、电流表、滑动变阻器、开关、电源 电压恒为
、定值电阻 分别为 、 、 、 、 、小灯泡 额定电压为 、导线若干。
在探究“电流与电阻的关系”实验中：
小明设计了如图甲所示电路，请你帮他将图乙所示的实物图连接完整__________。
闭合开关前，要将滑动变阻器滑片移至______ 选填“A”或“B“ 端；电路中滑动变阻器起到保护电路和
______的作用。
闭合开关，发现无论如何移动滑动变阻器的滑片，电流表有示数，电压表示数为零，此时电路出现的故
障可能是______。
小明排除故障后继续实验，先将 的电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示
数为 ，记下电流表示数；断开开关，把5欧电阻换为10欧的电阻，再闭合开关，应向______ 选填“A”
或“B“ 端移动滑动变阻器的滑片，才能使电压表示数仍为 ，同时再记下电流表的示数。
为确保所给的5个定值电阻接入电路后都能正常进行实验，那么，应该选取最大阻值不小于______ 的
滑动变阻器。
完成以上实验后，小明将定值电阻换成小灯泡，想要测量它的额定电功率。在不损坏小灯泡的情况下，
移动滑动变阻器的滑片，记录多组小灯泡两端的电压值及对应的电流值，根据这些数据绘制出了小灯泡的
“I--U”关系图象 如图丙所示 。分析图象可知，小灯泡正常工作时灯丝电阻为______ ，小灯泡的额定功率
是______ 从图象还可以看出，小灯泡灯丝的电阻是______ 选填“变化或“不变” 的，造成这一现象的原因
是灯丝电阻随______升高而增大。
【答案】 (1). (2). (3). 改变电阻电压和电流 (4). 电阻短路(5). (6). (7). (8). (9). 变化 (10). 温度
【解析】
【详解】 根据图甲连接实物，注意电压表与电阻并联，且正进负出，即将电压表的负接线柱连接定值电
阻的右端，定值电阻右端再连接滑动变阻器的左上接线柱即可，如下所示：
闭合开关前，为保护电路，要将滑动变阻器滑片移至阻值最大处，即A端；
为得出普遍性的结论要多次测量，故电路中滑动变阻器除起到保护电路元件安全的作用外，还有改变电阻
电压和电流（保证定值电阻两端的电压不变）的作用；
闭合开关S，无论如何移动滑动变阻器的滑片P，电流表有示数，说明电路不可能是断路，可能是短路，
电压表示数为零，说明电压表测量的电阻为零，则与电压表并联的电阻短路了；
小明先将 的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为 ，记下电流表
示数；接着在滑动变阻器的滑片位置不变，把R换为 的电阻时，电阻变大，电压表示数变大，为保持
电压表示数不变，要增大变阻器的电压，故应向A端移动滑动变阻器的滑片P，才能使电压表示数为 ，
同时记下电流表的示数；
研究电流与电阻的关系实验中，应控制电阻两端的电压不变，即电阻两端的电压始终保持2.5V，根据串
联电路电压的规律，变阻器分得的电压： ；
串联时，电压与电阻成正比，变阻器分得的电压为电压表示数的 倍，当接入 电阻时，变阻器
连入电路中的电阻为：
，故为了完成整个实验，应该选取最大阻值至少 的滑动变阻器。
由图象可知，小灯泡额定电压为 时，电流为 ，此时的电阻大小：
；
小灯泡的额定功率：
；
由图象知，当电压分别为 、 、 时，对应的电流大小分别为 、 、 ，根据 分别求出对应的电阻大小为 、 、 ，所以画出的图像是弯曲的，即灯泡的电阻是变化的；
由于通常金属电阻随温度的升高而增大，当电压增大时，灯泡的实际功率变大，灯丝的温度逐渐升高，则
小灯泡灯丝的电阻随温度的升高逐渐变大。
【点睛】研究电流与电阻的关系实验中注意控制变量法的运用，同时也考查了测灯的电功率实验，涉及故
障分析、电流表读数、图像的解读等，都是常考的内容，最后一问要牢记灯丝电阻是随温度的变化而变化
的。
