2024 年中考第三次模拟考试（广州卷）
物 理
（考试时间：60分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，用橡
皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项最符合题目
要求。

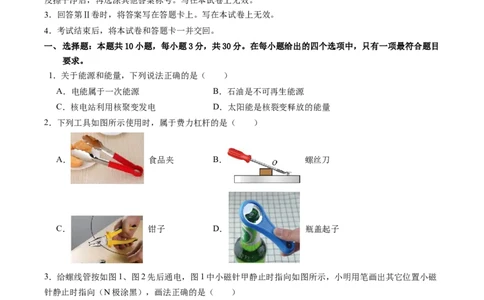

1．关于能源和能量，下列说法正确的是（ ）
A．电能属于一次能源 B．石油是不可再生能源
C．核电站利用核聚变发电 D．太阳能是核裂变释放的能量
2．下列工具如图所示使用时，属于费力杠杆的是（ ）
A． 食品夹 B． 螺丝刀
C． 钳子 D． 瓶盖起子
3．给螺线管按如图1、图2先后通电，图1中小磁针甲静止时指向如图所示，小明用笔画出其它位置小磁
针静止时指向（N极涂黑），画法正确的是（ ）
A．① B．② C．③ D．④
4．小明做了如图所示实验来进行探究霜的形成。他将冰块放于易拉罐中并加入适量的盐，用筷子搅拌一会儿，发现易拉罐内有冰与盐水混合物，用温度计测量罐中冰与盐水混合物的温度低于0℃，还发现罐外
底部出现了白霜（在标准大气压下冰的熔点是0℃）。则下列说法错误的是（ ）
A．加入盐后冰的熔点降低了 B．冰已开始由固态变为液态
C．白霜是由罐外空气凝华而成的 D．白霜是由罐外水蒸气放热而形成的

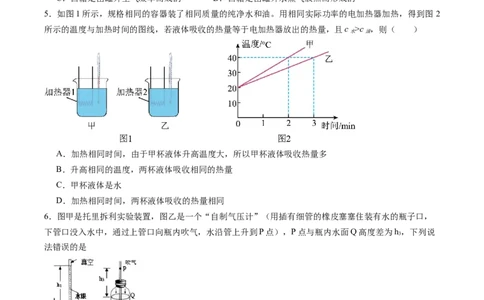

5．如图1所示，规格相同的容器装了相同质量的纯净水和油。用相同实际功率的电加热器加热，得到图 2
所示的温度与加热时间的图线，若液体吸收的热量等于电加热器放出的热量，且c >c ，则（ ）
水 油
A．加热相同时间，由于甲杯液体升高温度大，所以甲杯液体吸收热量多
B．升高相同的温度，两杯液体吸收相同的热量
C．甲杯液体是水
D．加热相同时间，两杯液体吸收的热量相同
6．图甲是托里拆利实验装置，图乙是一个“自制气压计”（用插有细管的橡皮塞塞住装有水的瓶子口，
下管口没入水中，通过上管口向瓶内吹气，水沿管上升到P点），P点与瓶内水面Q高度差为h，下列说
3
法错误的是
A．甲图中的托里拆利实验装置测出当地的大气压是ρ gh
水银 1
B．甲图中的托里拆利实验中玻璃管倾斜，管内水银柱竖直高度不变
C．乙图中的自制气压计测出当地当时的大气压是ρ gh
水 3
D．同时带着两装置登山，会发现h 会变小，h 会增大
1 3
7．在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验
装置（两个透明容器中封闭着等量的空气）。下列说法正确的是（ ）①U形管中液面高度变化主要是由液体热胀冷缩引起的
②图甲装置能探究电流通过导体产生的热量与电阻的关系
③图乙实验过程中右边透明容器中电阻丝阻值应该等于10Ω
④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象
A．①② B．②③ C．②④ D．③④

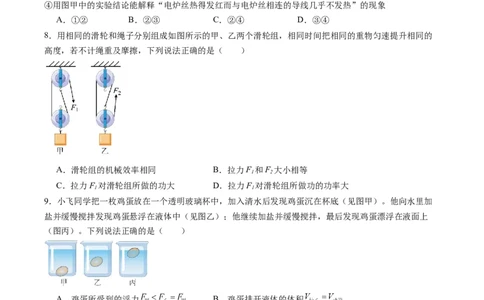

8．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，相同时间把相同的重物匀速提升相同的
高度，若不计绳重及摩擦，下列说法正确的是（ ）
A．滑轮组的机械效率相同 B．拉力F 和F 大小相等
1 2
C．拉力F 对滑轮组所做的功大 D．拉力F 对滑轮组所做功的功率大
1 1
9．小飞同学把一枚鸡蛋放在一个透明玻璃杯中，加入清水后发现鸡蛋沉在杯底（见图甲）。他向水里加
盐并缓慢搅拌发现鸡蛋悬浮在液体中（见图乙）；他继续加盐并缓慢搅拌，最后发现鸡蛋漂浮在液面上
（图丙）。下列说法正确的是（ ）
A．鸡蛋所受到的浮力 B．鸡蛋排开液体的体积
C．鸡蛋排开液体的重力 D．丙图中鸡蛋受到的浮力大于鸡蛋的重力
10．如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60 ，电流表量程为“0～
0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节
滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R
连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）A．电源电压为5V
B．小灯泡正常发光时电阻为2.5
C．当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D．当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
二、非选择题：本题共8小题，共60分。按题目要求作答。

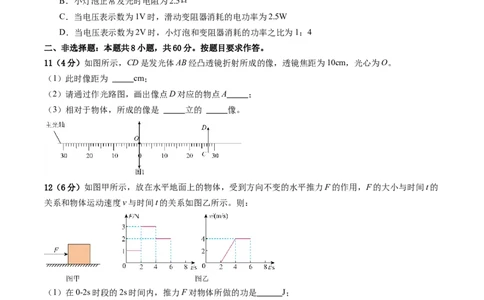

11（4分）如图所示，CD是发光体AB经凸透镜折射所成的像，透镜焦距为10cm，光心为O。
（1）此时像距为 cm；
（2）请通过作光路图，画出像点D对应的物点A ；
（3）相对于物体，所成的像是 立的 像。
12（6分）如图甲所示，放在水平地面上的物体，受到方向不变的水平推力F的作用，F的大小与时间t的
关系和物体运动速度v与时间t的关系如图乙所示。则：
（1）在0-2s时段的2s时间内，推力F对物体所做的功是 J；
（2）在4-6s时段的2s时间内，物体运动的路程是 m；
（3）在4-6s时段的2s时间内，推力F对物体做功的功率是 W；
（4）在2-4s时段的2s时间内，物体受到的摩擦力是 N。
13（5分）如图1、2是某款空气开关工作原理简化图，电流过大时，电磁铁将衔铁向左吸，弹簧将金属闸
刀拉起从而切断电源。
（1）正常工作时，电磁铁 （选填“有”或“无”）磁性；
（2）电流过大跳闸时，弹簧将闸刀拉起，断开电路。此时可将金属闸刀看成一个杠杆，请以O为支点，
在图2中画出弹簧作用在金属闸刀上的拉力F 的示意图，并画出对应的力臂l ；若错将空气开关的输
1 1入端和输出端反接，空气开关 正常工作？（选填“是”或“否”）
14 (5分) 篮球从M点以速度v 竖直下落，经水平地面反弹后恰好回到与M点等高的N点如图。设在M
0
点时篮球的机械能为E，动能为E ，重力势能为E ；回弹到N点时篮球的重力势能为E ；
k1 p1 p2
（1）请比较：Ep Ep（选填“>”，“=”，“＜”）；
1 2
（2）从水平地面回弹到N点过程中，篮球动能 （选填“减小”，“不变”，“增大”）；
（3）M到N过程中减少的机械能E = （选填“E﹣Ep”，“E﹣Ek”）；
损 1 1
（4）最后篮球静止在水平地面上，对地压力为6N，压强为2×103Pa，请根据公式 计算出此
时地面的受力面积为 。
15 (6分) 在标准大气压下，探究“冰熔化时温度变化规律”，研究过程中质量不变。（1）图 1装置做实验时，仪器的组装顺序是 （选填“自上而下”、“自下而上”）。
（2）图 2中测得物质某时刻的温度是 。此时处于 （选填“固态”、“固液共存
态”、“液态”），最能体现物质所处状态分子结构排列的是 （选填“甲”、“乙”、
“丙”）图。
（3）如图3所示，该物质熔化过程所用时间是 min，通过 （选填“做功”、“热
传递”）方式改变物体的内能。物质吸收热量，温度 （选填“变大”、“不变”、“变
小”），内能 （选填“变大”、“不变”或“变小”）。
（4）0~2min 段物质的比热容为 c，6~8min 段物质的比热容为 c，根据图3信息判断大小：c
1 2 1
c（选填“>”、“=”、“<”），依据是： 。
2
16-17 题结合题目要求，涉及计算的，应写出必要的文字说明、公式和重要演算步骤。只写出最后答案的
不能得分。有数值计算的题，演算过程及结果都委在数字的后面写上正确的单位。
16（12分）16．如图是一种电压力锅的简易原理图。 为电源开关， 为加热电阻，其阻值为 ，L为
指示灯，加热时 接a； 为保温电阻，保温时， 接b，此保温电路的功率为100W。
（1）已知锅内水为3L，初温为 ，烧开时水温为 ，水烧开过程吸收的热量是多少？[水的比热容：
，水的密度为
（2）电压力锅处于加热状态时，通过 电流是多少？电压力锅加热 ，消耗的电能是多少？
17（11分）工人师傅利用汽车作为动力，从水中打捞一个正方体物件，绳子通过定滑轮，一端系着物件，另一端系在汽车上，如图所示。绳子的体积、绳重及摩擦均忽略不计，g＝10N/kg。求：
（1）物件匀速上升，汽车对绳子的拉力F与物件底面距离水底的高度h的变化关系如图所示。
①以黑点表示物件，在虚线框内画出物件浸没在水中受浮力示意图；
②物件的质量；
③物件浸没在水中时，受到的浮力。
（2）汽车在水平地面上拉着物件匀速上升，物件底面距离水底的高度h上升3m．
①以黑点表示汽车，请在虚线框画出此时汽车受到的摩擦力；
②汽车对物体所做的功W。
18．（11分）小芳利用如图所示的电路测量未知电阻R 的阻值，阻值大约为5Ω。
x（1）请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接 ；
（2）闭合开关前，应将滑动变阻器的滑片置于 端（选填“A”或“B”）；
（3）闭合开关，发现电压表和电流表均无示数。小芳利用另一只完好的电压表进行检测，要把电压表分
别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。如果电路连接完好，只
有一个元件有故障，该故障是 ；
（4）排除故障后，调节滑动变阻器，记录多组数据，多次测量的目的是 ；
（5）小芳又设计了一种方案，也测出了R 的阻值。电路如右图所示，R 为阻值已知的定值电阻，电源电
x 0
压未知且恒定不变。测量步骤如下：
①当开关 时，电流表读数为I；
1
②当开关S、S 都闭合时，电流表读数为I；
1 2 2
③待测电阻R= （用已知和测出的物理量符号表示）。
x
