2024 年中考第三次模拟考试（福建卷）
物理·全解全析
（本卷共31小题，考试时间：90分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
一、选择题（本题共14小题，每小题2分,共28分。在每小题给出的四个选项中,只有一项是符合题目要
求）

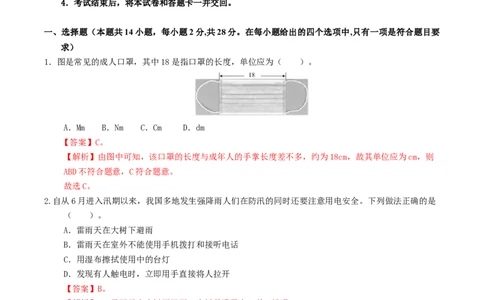

1．图是常见的成人口罩，其中18是指口罩的长度，单位应为（ ）。
A．Mm B．Nm C．Cm D．dm
【答案】C。
【解析】由图中可知，该口罩的长度与成年人的手掌长度差不多，约为18cm，故其单位应为cm，则
ABD不符合题意，C符合题意。
故选C。
2.自从6月进入汛期以来，我国多地发生强降雨人们在防汛的同时还要注意用电安全。下列做法正确的是
（ ）。
A．雷雨天在大树下避雨
B．雷雨天在室外不能使用手机拨打和接听电话
C．用湿布擦拭使用中的台灯
D．发现有人触电时，立即用手直接将人拉开
【答案】B。
【解析】A．雷雨天在大树下避雨，大树易遭雷击，故A错误；
B．雷雨天在室外不能使用手机拨打和接听电话，是正确的，因为手机易吸引雷电，故B正确；
C．用湿布擦拭使用中的台灯易触电，故C错误；
D．发现有人触电时，立即切断电源，用手直接将人拉开，导致救援的人也会触电，故D错误。
故选B。
3.疫情防控期间，我市志愿者不畏严寒巡走在市区主要街路，携带的扩音器中循环播放着“请您做好个人
防护，科学正确佩戴口罩”。下列说法正确的是（ ）。
A．市民能听到播放的声音，说明声音的传播不需要介质
B．市民听到提醒会检查是否佩戴好口罩，说明声音可以传递信息C．在嘈杂的街路，志愿者调大扩音器音量，是为了提高声音的音调
D．在学校周边，志愿者调小扩音器音量，是在传播过程中减弱噪声
【答案】B。
【解析】A．疫情防控期间，在居家防护的市民家能听到志愿者携带的扩音器循环播放的语音，是靠
空气传播声音的，声音的传播需要介质，故A错误；
B．市民通过扩音器循环播放的语音内容，会检查自身有没有佩戴好口罩，说明声音可以传递信息，
故B正确；
C．为了减少外界干扰，可以通过调节扩音器音量，是调节声音的大小，即调节响度，故C错误；
D．通过降低扩音器播放的音量，可以在声源处有效减弱噪声，故D错误。
故选B。

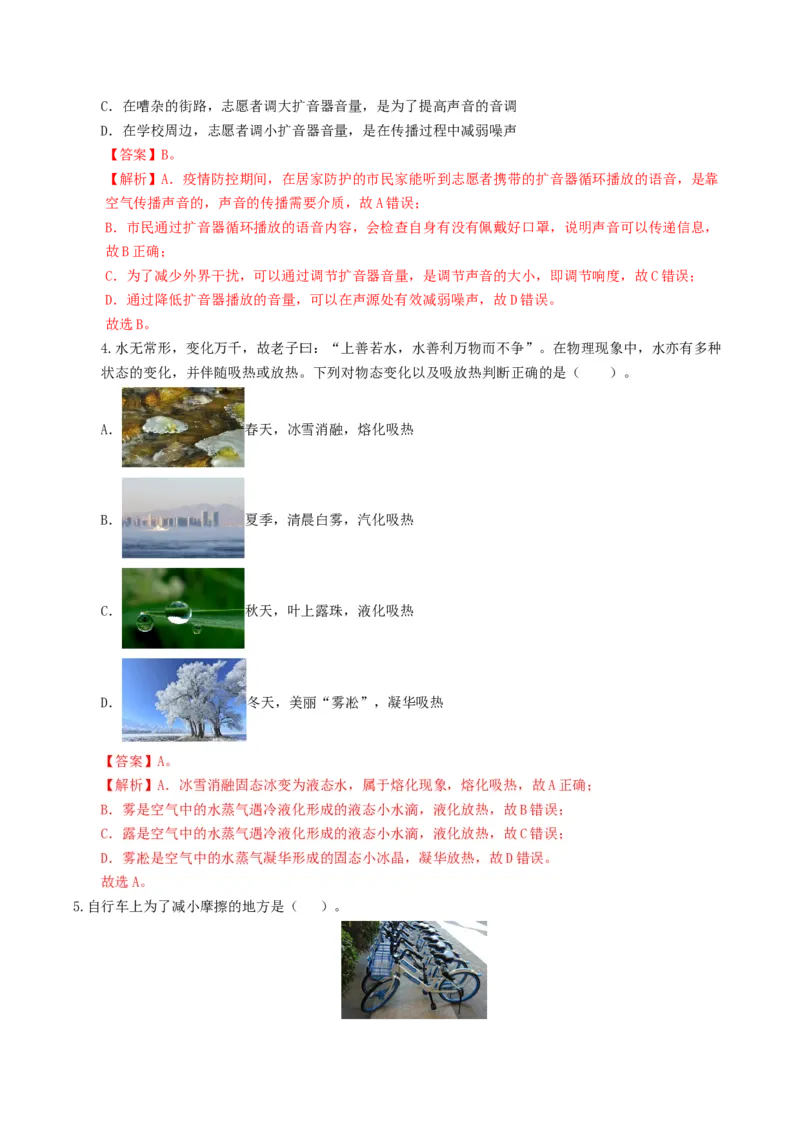

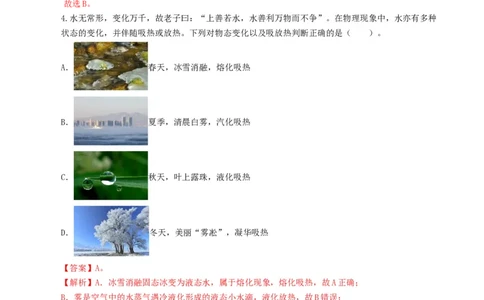

4.水无常形，变化万千，故老子曰：“上善若水，水善利万物而不争”。在物理现象中，水亦有多种
状态的变化，并伴随吸热或放热。下列对物态变化以及吸放热判断正确的是（ ）。
A． 春天，冰雪消融，熔化吸热
B． 夏季，清晨白雾，汽化吸热
C． 秋天，叶上露珠，液化吸热
D． 冬天，美丽“雾凇”，凝华吸热
【答案】A。
【解析】A．冰雪消融固态冰变为液态水，属于熔化现象，熔化吸热，故A正确；
B．雾是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故B错误；
C．露是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故C错误；
D．雾凇是空气中的水蒸气凝华形成的固态小冰晶，凝华放热，故D错误。
故选A。
5.自行车上为了减小摩擦的地方是（ ）。A．自行车把手为橡胶材质 B．自行车轮胎上刻有凹凸的花纹
C．在自行车轮轴处加润滑油 D．自行车刹车时用力捏闸
【答案】C。
【解析】A．自行车的车把为橡胶材质，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的，
故本选项不符合题意；
B．自行车轮胎上的花纹，这是在压力不变的情况下，通过增大接触面的粗糙程度来增大摩擦的，故
本选项不符合题意。
C．在自行车的轴承中加润滑油，使接触面彼此分离，可以减小摩擦，故本选项符合题意；
D．刹车时用力捏闸，是通过增大压力来增大摩擦的，故本选项不符合题意。

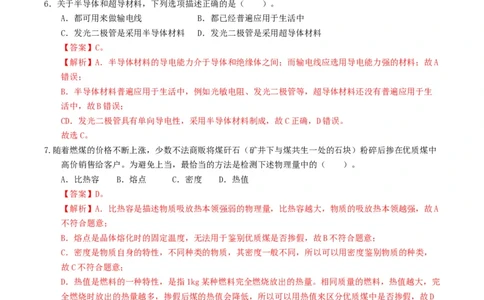

6．关于半导体和超导材料，下列选项描述正确的是（ ）。
A．都可用来做输电线 B．都已经普遍应用于生活中
C．发光二极管是采用半导体材料 D．发光二极管是采用超导体材料
【答案】C。
【解析】A．半导体材料的导电能力介于导体和绝缘体之间；而输电线应选用导电能力强的材料；故A
错误；
B．半导体材料普遍应用于生活中，例如光敏电阻、发光二极管等，超导体材料还没有普遍应用于生
活中，故B错误；
CD．发光二极管具有单向导电性，采用半导体材料制成，故C正确，D错误。
故选C。
7.随着燃煤的价格不断上涨，少数不法商贩将煤矸石（矿井下与煤共生一处的石块）粉碎后掺在优质煤中
高价销售给客户。为避免上当，最恰当的方法是检测下述物理量中的（ ）。
A．比热容 B．熔点 C．密度 D．热值
【答案】D。
【解析】A．比热容是描述物质吸放热本领强弱的物理量，比热容越大，物质的吸放热本领越强，故A
不符合题意；
B．熔点是晶体熔化时的固定温度，无法用于鉴别优质煤是否掺假，故B不符合题意；
C．密度是物质自身的特性，不同种类的物质，其密度一般不同，所以可以用密度鉴别物质的种类，
故C不符合题意；
D．热值是燃料的一种特性，是指1kg某种燃料完全燃烧放出的热量。相同质量的燃料，热值越大，完
全燃烧时放出的热量越多，掺假后煤的热值会降低，所以可以用热值来区分优质煤中是否掺假，故D
符合题意。
故选D。

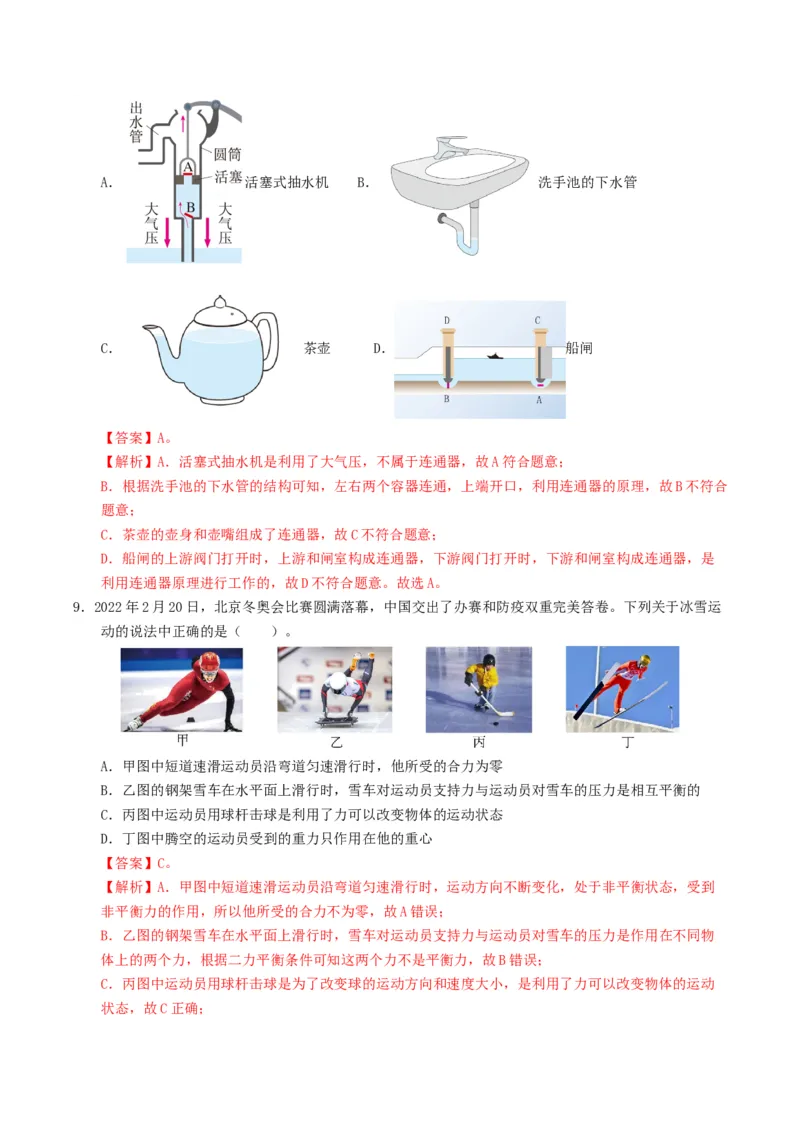

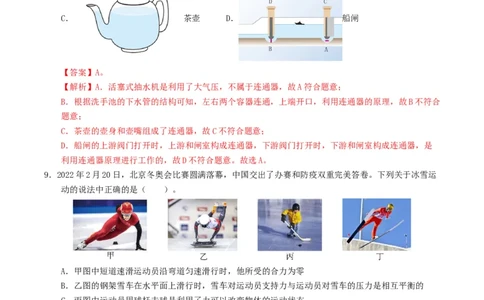

8．如图所示，没有利用连通器原理的是（ ）。A． 活塞式抽水机 B． 洗手池的下水管
C． 茶壶 D． 船闸
【答案】A。
【解析】A．活塞式抽水机是利用了大气压，不属于连通器，故A符合题意；
B．根据洗手池的下水管的结构可知，左右两个容器连通，上端开口，利用连通器的原理，故B不符合
题意；
C．茶壶的壶身和壶嘴组成了连通器，故C不符合题意；
D．船闸的上游阀门打开时，上游和闸室构成连通器，下游阀门打开时，下游和闸室构成连通器，是
利用连通器原理进行工作的，故D不符合题意。故选A。
9．2022年2月20日，北京冬奥会比赛圆满落幕，中国交出了办赛和防疫双重完美答卷。下列关于冰雪运
动的说法中正确的是（ ）。
A．甲图中短道速滑运动员沿弯道匀速滑行时，他所受的合力为零
B．乙图的钢架雪车在水平面上滑行时，雪车对运动员支持力与运动员对雪车的压力是相互平衡的
C．丙图中运动员用球杆击球是利用了力可以改变物体的运动状态
D．丁图中腾空的运动员受到的重力只作用在他的重心
【答案】C。
【解析】A．甲图中短道速滑运动员沿弯道匀速滑行时，运动方向不断变化，处于非平衡状态，受到
非平衡力的作用，所以他所受的合力不为零，故A错误；
B．乙图的钢架雪车在水平面上滑行时，雪车对运动员支持力与运动员对雪车的压力是作用在不同物
体上的两个力，根据二力平衡条件可知这两个力不是平衡力，故B错误；
C．丙图中运动员用球杆击球是为了改变球的运动方向和速度大小，是利用了力可以改变物体的运动
状态，故C正确；D．丁图中腾空的运动员不光自身受到的重力作用，滑雪板也受到重力的作用，所以运动员所受重力
不只作用在他的重心，故D错误。
故选C。

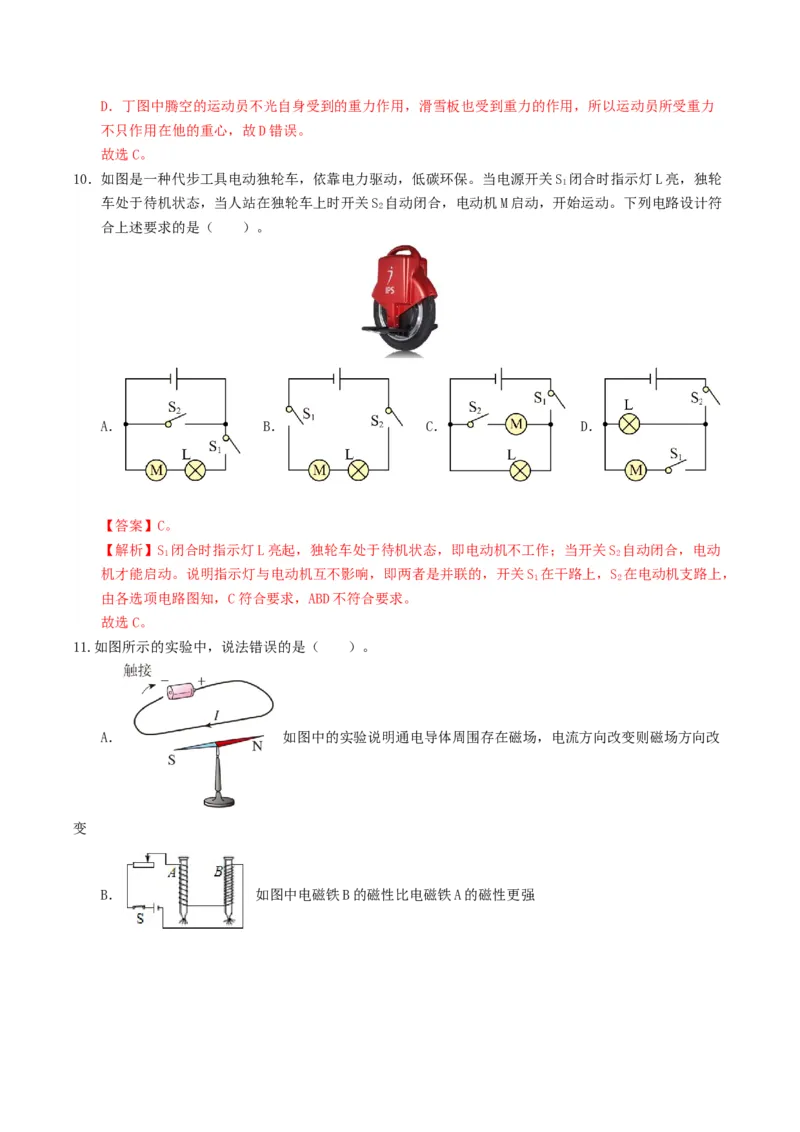

10．如图是一种代步工具电动独轮车，依靠电力驱动，低碳环保。当电源开关S 闭合时指示灯L亮，独轮
1
车处于待机状态，当人站在独轮车上时开关S 自动闭合，电动机M启动，开始运动。下列电路设计符
2
合上述要求的是（ ）。
A． B． C． D．
【答案】C。
【解析】S 闭合时指示灯L亮起，独轮车处于待机状态，即电动机不工作；当开关S 自动闭合，电动
1 2
机才能启动。说明指示灯与电动机互不影响，即两者是并联的，开关S 在干路上，S 在电动机支路上，
1 2
由各选项电路图知，C符合要求，ABD不符合要求。
故选C。
11.如图所示的实验中，说法错误的是（ ）。
A． 如图中的实验说明通电导体周围存在磁场，电流方向改变则磁场方向改
变
B． 如图中电磁铁B的磁性比电磁铁A的磁性更强C． 如图中闭合开关，导体AB由水平向左变为水平向右运动，电流方向不变
D． 如图中的实验换用磁性更强的U形磁体，金属棒ab受到的作用力更大
【答案】C。
【解析】A．图中放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围存
在磁场；改变电流的方向，磁场方向改变，小磁针会反向偏转，故A正确，A不符合题意；
B．图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，铁钉B吸引大头针较多，表明
电流相同时，线圈匝数越多电磁铁磁性越强，故B正确，B不符合题意；
C．图中的导体在磁场中做切割磁感线运动，会产生感应电流，改变导体运动的方向，感应电流的方
向会发生改变，故C错误，C符合题意；
D．图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电
流的作用，换用磁性更强的U形磁体，金属棒ab受到的磁力更大，故D正确，D不符合题意。
故选C。
12.如图所示的情景中，重力势能转化为动能的过程是（ ）。
A． 箭离开弓过程 B． 运动员撑起过程
C． 杠铃被举起过程 D． 运动员下落过程
【答案】D。
【解析】A、将弓拉弯时，人对弓做功，弓形状发生改变，产生了弹性势能；松手后，恢复原状态的
弓对箭做功，使箭的速度变大，弓的弹性势能转化为箭的动能，故A不符合题意；
B、撑杆跳运动员撑起过程，所处的高度增加，其速度减小，动能转化重力势能，故B不符合题意；
C、杠铃被举起时，其速度变慢，所处的高度增加，动能转化为重力势能，故C不符合题意；
D、运动员下落时，所处的高度降低，重力势能减小，其速度增加，动能增加，动能转化重力势能，
故D符合题意。故选：D。
13.为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R为
0
定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）。
A．电流表的示数变小 B．电压表的示数变大
C．电路总电阻变大 D．电流表的示数与电压表的示数的比值变大
【答案】D。
【解析】ABC．由电路图可知，定值电阻R与气敏电阻R串联，电压表测R两端的电压，电流表测电路
0
中的电流。由图象可知，当酒精浓度增大，R的阻值变小，电路中的总电阻变小，由I= 可知，电路
中的电流变大，即电流表的示数变大，由U=IR可知，R两端的电压变大，因串联电路中总电压等于各
0
分电压之和，且电源的电压恒定不变，所以，R两端的电压变小，即电压表的示数变小，故ABC错误；
D．电流表的示数变大，电压表的示数变小，电流表的示数与电压表的示数的比值变大，故D正确。
故选D。
14．如图所示，壁厚不计的圆柱形容器放在水平地面上，内装有水；上端固定的细线悬挂着正方体M（不
吸水）竖直浸在水中，M有 的体积露出水面，此时水的深度为11cm。已知容器的底面积为200cm2、
重5N，正方体M的边长为10cm、重27N从图示状态开始，将容器中的水缓慢抽出。当水面下降了5cm
时。细线恰好断裂，立即停止抽水。不计细线体积和质量，下列说法中不正确的是（ ）。
A．如图所示未抽出水时，容器对水平地面的压力为27N
B．细线能承受的最大拉力为24N
C．M最终静止后，水对容器底部的压强为950Pa
D．M最终静止后，M对容器底部的压强为1800Pa
【答案】C。
【解析】A．如图，此时水对容器底部的压力为
如图为柱形容器，所以容器对水平面的压力为 ，故A正确，A不符合题意；B．M有 的体积露出水面，则排出水的体积为
则浸入的深度为
当水面下降了5cm时，还有3cm浸入水中，故此时排开液体的体积为
此时浮力为
此时绳子的拉力为 ，故B正确，B不符合题意；
C．抽水后，绳子恰好断裂时，水的深度为
容器内剩余水的体积为
绳子断裂后，假设M沉底，若M有部分露出水面，则此时水的深度为
水深小于M的高度，与假设一致；若物体M沉底，排开水的体积最大，为
此时物体M所受的浮力最大，为
物体M的重力为27N，物体M受到的最大浮力小于物体的重力，故假设成立，物体M沉底。M最终静止
后，水对容器底部的压强为
故C错误，C符合题意；
D．由以上分析可知，M最终静止后将沉底，M所受的浮力为
M对容器底部的压力
M最终静止后，M对容器底部的压强为 ，故D正确，D不符合题意。
故选C。
二、填空题（本题共6小题,每空1分,共12分）
15.2022年3月23日，“太空教师”王亚平、叶光富、翟志刚在中国空间站为广大青少年带来了一场
精彩的太空科普课。以地球为参照物，中国空间站是______的。空间站利用太阳能电池板获得的
电能属于______次能源。
【答案】运动；二次。
【解析】[1]以地球为参照物，中国空间站相对于地球的位置发生了变化，所以是运动的。[2]可以从自然界直接获取的能源叫一次能源，不能从自然界直接获取，必须通过一次能源的消耗才
能得到的能源叫二次能源。电能不能从自然界直接获得，必须通过消耗其它能源才能获得，属于二次
能源。
16.如图所示，将一枚硬币放在不透明陶瓷杯的底部，眼睛移到D。刚好看不见硬币的位置，并保持不动，
再向碗中慢慢加水，又可以看到硬币，这时是光的________现象；看到的硬币比实际位置偏________
（选填“高”或“低”）。
【答案】折射；高。
【解析】[1][2]向碗中慢慢加水时，光由水中斜射到空气中时发生了折射现象，折射角大于入射角，
人的眼睛逆着折射光线观察时，像的位置会偏高，就可以看到硬币了。这是光的折射现象形成的，像
的位置比实际硬币的位置偏高。
17.随着环保意识的不断增强，我们发现进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味
主要来自装修材料中的甲醛，这是一种对人体有害的化学物质。这说明甲醛分子在_______运动；这
种气味随温度的升高而加重，说明温度越高，分子_______。
【答案】不停地做无规则；运动越剧烈。
【解析】[1]根据扩散现象，一切物质的分子都在不停地做无规则运动，所以进入刚装修完的房屋，
我们常常会闻到一种刺鼻的气味，这是甲醛分子在不停地做无规则运动。
[2]扩散现象与温度有关，这种气味随温度的升高而加重，说明温度越高，分子运动越剧烈。
18.生活处处有物理，如：夏天，将羽绒服装入真空收纳袋内，用抽气筒向外抽气，收纳装在__________
作用下体积缩小；再如：高铁进站时，车厢附近的空气流速大，压强___________，候车旅客必须站
在黄色安全线内，以避免受伤害。
【答案】大气压；变小。
【解析】[1]夏天，将羽绒服装入真空收纳袋内，用抽气筒向外抽气，收纳袋内的气体压强减小，小
于外界大气压，收纳袋在大气压的作用下体积缩小。
[2]流体的流速越快，压强越小。高铁进站时，车厢附近的空气流速大，压强变小，候车旅客必须站
在黄色安全线内，以避免受伤害。
19.使用清洁能源天然气有助于国家提出的2060年前实现碳中和的目标。小明同学用他家的天然气灶将质
量为2kg，初温为15℃的水加热到95℃，水吸收的热量是_______J：若此过程的热效率为40%，则此
过程消耗天然气_______m3。（水的比热容为4．2 103J/（kg·℃），天然气热值为4.2 107/m3）
【答案】 ； 。
【解析】[1]水吸收的热量是
故水吸收的热量是 。
[2]若此过程的热效率为40%，则天然气的释放的热量为则天然气的体积为
则天然气的体积为 。
20.如图甲所示是探究电功率与电流关系的实验电路图，电源电压不变。滑动变阻器滑片从一端移至另一
端的过程中，电路的总功率、滑动变阻器的电功率与电流的关系图象分别为图乙的a、b曲线，则电源
电压为 V，图象中I 的值为 A。
2
【答案】6；0.5。
【解析】根据图像， 电阻串联，当电流最大时，滑动变阻器取值最小，R 两端的电压为电源电压，根
0
P 3.6W
据电流和电功率，计算电压为U= = =6V；
I 0.6A
U 6V
R 的电阻为R = = =10Ω，根据图乙，电流I 和I 对应的滑动变阻器的电功率为0.5W，
0 0 I 0.6A 1 2
电路的总功率为0.6W，根据公式P=UI和P=I2R，P=P-P=6V×I-I2×10Ω=0.5W，解得I=0.1A，
R 0 1
I=0.5A，由于I 较大，则I=0.5A。
2 2 2
三、作图题（本题共2小题，每小题2分,共4分）
21.如图， 是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中
找到S的位置，并完成光路图（保留作图痕迹）。
【解析】作出像点S'关于镜面的对称点S即为发光点；连接QS'，与镜面的交点为入射点O，连接SO
即为入射光线，则OQ为反射光线。如图：22.如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
【解析】螺线管外部磁场方向由N极指向S极，由图可知螺线管左侧为S极，右侧是N极，由右手螺
旋定则可知，螺线管正面电流方向向下，背面电流方向向上，可知电源正极在左侧，如图所示：
四、简答题（本题共1小题,共4分）
23.夏天，小明的妈妈为了躲避热辣的阳光，自行车的前把上安装了遮阳伞，可自从安装了这把伞后，妈
妈骑车时总感觉车把像被人向上提起，非常的不安全，于是赶紧到安全的地方将伞取下。为什么妈妈
会有这样的感觉呢？
【解析】骑车时，空气同时通过遮阳伞车的上表面和下表面，由于遮阳伞上表面弯曲，呈圆弧状，所
以遮阳伞上部的空气流速快，压强小；
下部的空气流动慢，压强大。在这两个压强差的作用下，遮阳伞受到一个向上的升力，感觉车把象被
人向上提起。
五、实验题（本题共5小题，共30分）

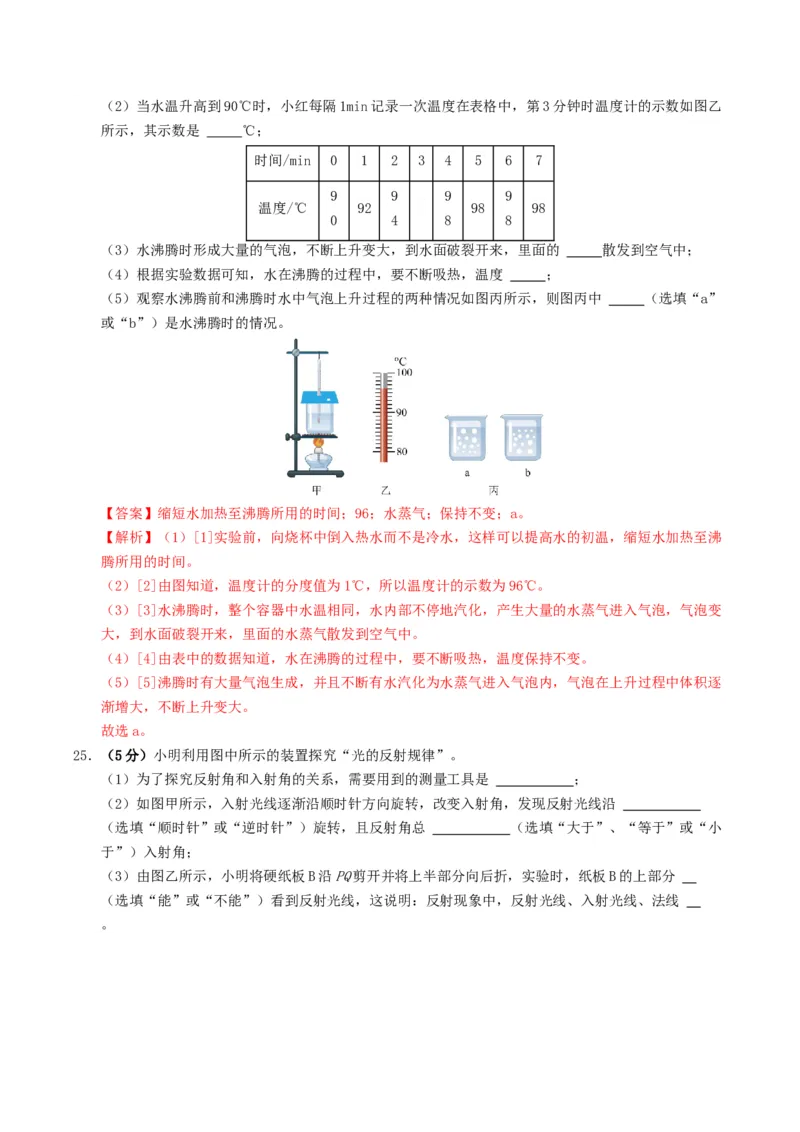

24.（5分）物理课上某小组探究水沸腾的特点，如图甲所示是小组使用的装置及实验情况。
（1）实验前，向烧杯中倒入热水而不是冷水，这样做的目的是 ；（2）当水温升高到90℃时，小红每隔1min记录一次温度在表格中，第3分钟时温度计的示数如图乙
所示，其示数是 ℃；
时间/min 0 1 2 3 4 5 6 7
9 9 9 9
温度/℃ 92 98 98
0 4 8 8
（3）水沸腾时形成大量的气泡，不断上升变大，到水面破裂开来，里面的 散发到空气中；
（4）根据实验数据可知，水在沸腾的过程中，要不断吸热，温度 ；
（5）观察水沸腾前和沸腾时水中气泡上升过程的两种情况如图丙所示，则图丙中 （选填“a”
或“b”）是水沸腾时的情况。
【答案】缩短水加热至沸腾所用的时间；96；水蒸气；保持不变；a。
【解析】（1）[1]实验前，向烧杯中倒入热水而不是冷水，这样可以提高水的初温，缩短水加热至沸
腾所用的时间。
（2）[2]由图知道，温度计的分度值为1℃，所以温度计的示数为96℃。
（3）[3]水沸腾时，整个容器中水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变
大，到水面破裂开来，里面的水蒸气散发到空气中。
（4）[4]由表中的数据知道，水在沸腾的过程中，要不断吸热，温度保持不变。
（5）[5]沸腾时有大量气泡生成，并且不断有水汽化为水蒸气进入气泡内，气泡在上升过程中体积逐
渐增大，不断上升变大。
故选a。
25．（5分）小明利用图中所示的装置探究“光的反射规律”。
（1）为了探究反射角和入射角的关系，需要用到的测量工具是 ；
（2）如图甲所示，入射光线逐渐沿顺时针方向旋转，改变入射角，发现反射光线沿
（选填“顺时针”或“逆时针”）旋转，且反射角总 （选填“大于”、“等于”或“小
于”）入射角；
（3）由图乙所示，小明将硬纸板B沿PQ剪开并将上半部分向后折，实验时，纸板B的上部分
（选填“能”或“不能”）看到反射光线，这说明：反射现象中，反射光线、入射光线、法线
。【答案】量角器；逆时针；等于；不能；在同一平面内。
【解析】（1）[1]由于是为了探究反射角和入射角的大小关系，所以这里需要用到量角器测量两个角
的度数。
（2）[2][3]如图甲所示，入射光线逐渐沿顺时针方向旋转，入射角逐渐减小，反射角也逐渐减小，
故可以发现反射光线沿逆时针旋转，且反射角总等于入射角。
（3）[4][5]由图乙可知将硬纸板B沿PQ剪开并将上半部分向后折以后，实验时纸板B的上部分看不
到反射光线，由这一现象可以看出：反射现象中，反射光线、入射光线和法线位于同一平面内。
26.（5分）在探究“阻力时物体运动的影响”时，使用的器材有斜面、木板、棉布、毛巾和小车．
（1）实验时要固定斜面，并将小车从斜面上______（同一/不同）位置由静止释放；
（2）从实验现象可推理，若水平面绝对光滑，则运动的小车将在水平面上______；
（3）如图，若实验中小车仅在木板上滑行时滑出了右端，是否需要重做本实验以获取可靠的证据？
答：______（需要/不需要）
（4）在本实验中，“小车在水平面上运动的距离”反映的是______。
A．小车在水平面上所受阻力大小
B．阻力对小车运动的影响情况
C．A、B选项均正确
【答案】同一；匀速直线运动；不需要；B。
【解析】（1）根据控制变量法，小车达到水平面时的速度应相同，应将小车从斜面上同一位置由静
止释放。
（2）由实验现象，阻力越小的轨道滑得越远，若水平面绝对光滑，即没有阻力，小车将作匀速直线
运动。
（3）若公在木板上滑出右端，不需要重做本实验，因为已经得知在木板上滑行距离大于棉布和毛巾。
（4）本实验是探究阻力时物体运动的影响，小车在水平面时速度相同，滑行越远，说明阻力影响越
小，滑行越近，说明阻力影响越大，因此在水平面上运动的距离反映阻力的影响情况。

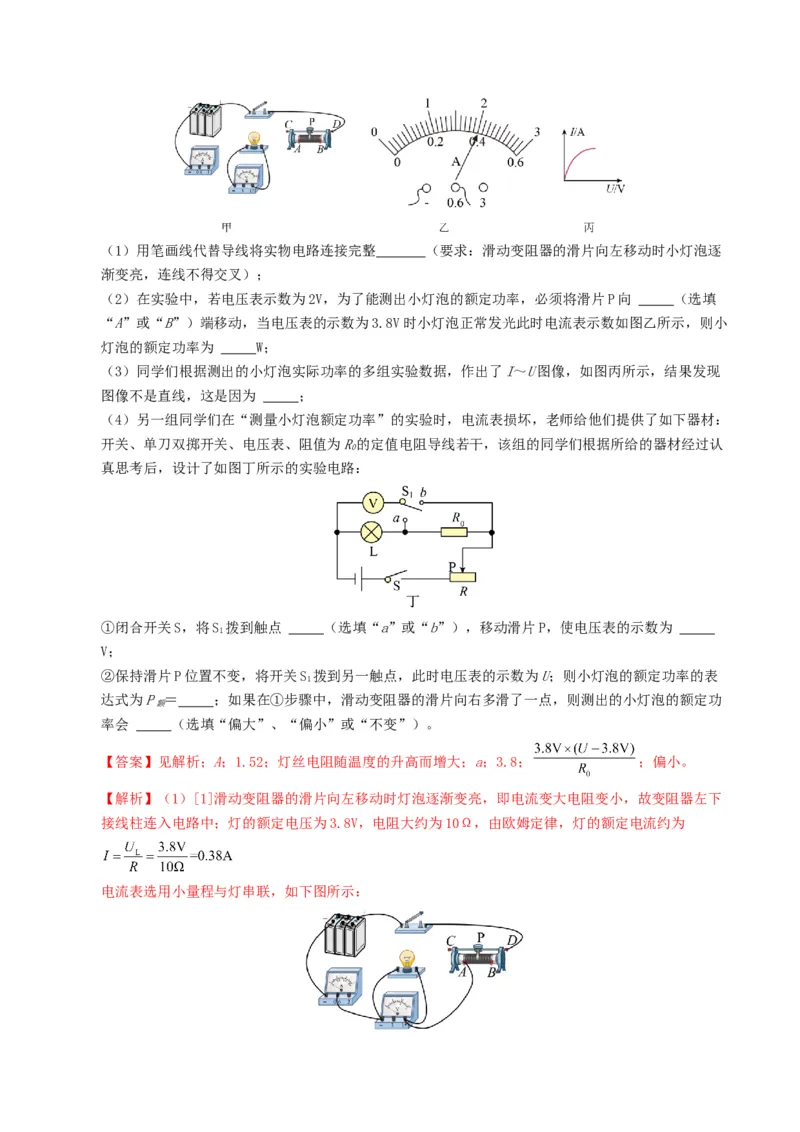

27．（8分）在测定额定电压为U ＝3.8V的小灯泡（电阻大约为10Ω）的额定功率的实验中，同学们连
额
接了如图甲所示的电路，其中电源电压为6V且保持不变。（1）用笔画线代替导线将实物电路连接完整 （要求：滑动变阻器的滑片向左移动时小灯泡逐
渐变亮，连线不得交叉）；
（2）在实验中，若电压表示数为2V，为了能测出小灯泡的额定功率，必须将滑片P向 （选填
“A”或“B”）端移动，当电压表的示数为3.8V时小灯泡正常发光此时电流表示数如图乙所示，则小
灯泡的额定功率为 W；
（3）同学们根据测出的小灯泡实际功率的多组实验数据，作出了I～U图像，如图丙所示，结果发现
图像不是直线，这是因为 ；
（4）另一组同学们在“测量小灯泡额定功率”的实验时，电流表损坏，老师给他们提供了如下器材：
开关、单刀双掷开关、电压表、阻值为R的定值电阻导线若干，该组的同学们根据所给的器材经过认
0
真思考后，设计了如图丁所示的实验电路：
①闭合开关S，将S 拨到触点 （选填“a”或“b”），移动滑片P，使电压表的示数为
1
V；
②保持滑片P位置不变，将开关S 拨到另一触点，此时电压表的示数为U；则小灯泡的额定功率的表
1
达式为P ＝ ；如果在①步骤中，滑动变阻器的滑片向右多滑了一点，则测出的小灯泡的额定功
额
率会 （选填“偏大”、“偏小”或“不变”）。
【答案】见解析；A；1.52；灯丝电阻随温度的升高而增大；a；3.8； ；偏小。
【解析】（1）[1]滑动变阻器的滑片向左移动时灯泡逐渐变亮，即电流变大电阻变小，故变阻器左下
接线柱连入电路中；灯的额定电压为3.8V，电阻大约为10Ω，由欧姆定律，灯的额定电流约为

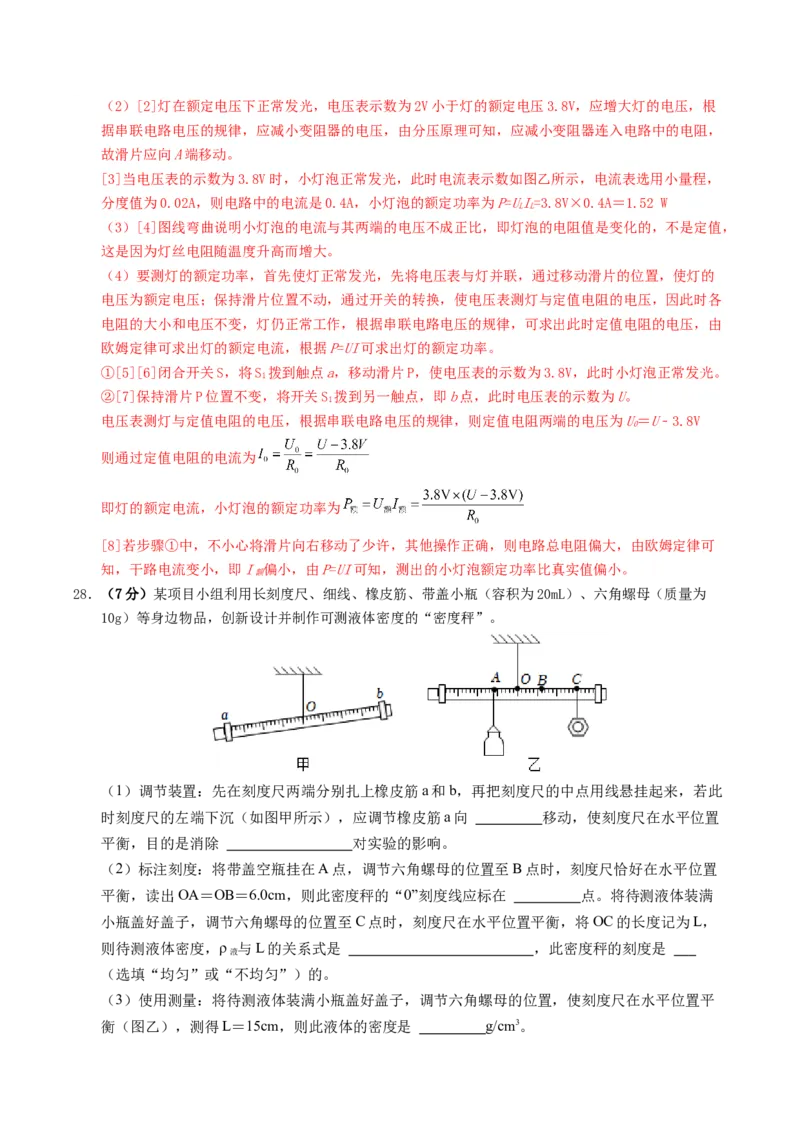

电流表选用小量程与灯串联，如下图所示：（2）[2]灯在额定电压下正常发光，电压表示数为2V小于灯的额定电压3.8V，应增大灯的电压，根
据串联电路电压的规律，应减小变阻器的电压，由分压原理可知，应减小变阻器连入电路中的电阻，
故滑片应向A端移动。
[3]当电压表的示数为3.8V时，小灯泡正常发光，此时电流表示数如图乙所示，电流表选用小量程，
分度值为0.02A，则电路中的电流是0.4A，小灯泡的额定功率为P=UI=3.8V×0.4A＝1.52 W
L L
（3）[4]图线弯曲说明小灯泡的电流与其两端的电压不成正比，即灯泡的电阻值是变化的，不是定值，
这是因为灯丝电阻随温度升高而增大。
（4）要测灯的额定功率，首先使灯正常发光，先将电压表与灯并联，通过移动滑片的位置，使灯的
电压为额定电压；保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各
电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时定值电阻的电压，由
欧姆定律可求出灯的额定电流，根据P=UI可求出灯的额定功率。
①[5][6]闭合开关S，将S 拨到触点a，移动滑片P，使电压表的示数为3.8V，此时小灯泡正常发光。
1
②[7]保持滑片P位置不变，将开关S 拨到另一触点，即b点，此时电压表的示数为U。
1
电压表测灯与定值电阻的电压，根据串联电路电压的规律，则定值电阻两端的电压为U＝U﹣3.8V
0
则通过定值电阻的电流为
即灯的额定电流，小灯泡的额定功率为
[8]若步骤①中，不小心将滑片向右移动了少许，其他操作正确，则电路总电阻偏大，由欧姆定律可
知，干路电流变小，即I 偏小，由P=UI可知，测出的小灯泡额定功率比真实值偏小。
额
28．（7分）某项目小组利用长刻度尺、细线、橡皮筋、带盖小瓶（容积为20mL）、六角螺母（质量为
10g）等身边物品，创新设计并制作可测液体密度的“密度秤”。
（1）调节装置：先在刻度尺两端分别扎上橡皮筋a和b，再把刻度尺的中点用线悬挂起来，若此
时刻度尺的左端下沉（如图甲所示），应调节橡皮筋a向 移动，使刻度尺在水平位置
平衡，目的是消除 对实验的影响。
（2）标注刻度：将带盖空瓶挂在A点，调节六角螺母的位置至B点时，刻度尺恰好在水平位置
平衡，读出OA＝OB＝6.0cm，则此密度秤的“0”刻度线应标在 点。将待测液体装满
小瓶盖好盖子，调节六角螺母的位置至C点时，刻度尺在水平位置平衡，将OC的长度记为L，
则待测液体密度，ρ 与L的关系式是 ，此密度秤的刻度是
液
（选填“均匀”或“不均匀”）的。
（3）使用测量：将待测液体装满小瓶盖好盖子，调节六角螺母的位置，使刻度尺在水平位置平
衡（图乙），测得L＝15cm，则此液体的密度是 g/cm3。（4）改进装置：若要增大此密度秤的最大测量值，可以采用的方法是
。（写出一种即可）
L
【答案】（1）右；刻度尺的自重；（2）B；ρ = -0.5(g/cm3 )；均匀；（3）0.75；（4）增大
液 12
六角螺母的质量（增大刻度尺长度：减小小瓶的质量：小瓶向右移）。
【解析】（1）橡皮筋a和b相当于平衡螺母，当杠杆左端下沉时，右边偏高，橡皮筋a向右移动，直
到水平位置平衡，这样可以消除刻度尺的自重对实验的影响；
（2）空瓶挂A点，其力臂为OA，六角螺母的质量为10g，其力臂为OB，
根据杠杆平衡条件可得：G ×LOA=G ×LOB，即m g×6cm=10g×g×6cm，解得m =10g，此时瓶中
瓶 螺母 瓶 瓶
没有液体，对应的B点相当于密度秤的“0”刻度线；
将待测液体装满小瓶，调节六角螺母的位置至C点时，杠杆平衡，
根据杠杆平衡条件可得：(G +G ) ×L =G ×L ，即(10g+m )×6cm=10g×L，
瓶 液 OA 螺母 OC 液
L
结合m=ρV，可得(10g+ρ ×20mL)×6cm=10g×L，所以密度为ρ = -0.5(g/cm3 )·····①，
液 液 12
是一次函数关系式，图像是一直线，密度计的刻度是均匀的；
15
（3）当L=15cm时，代入①式，计算液体的密度是：ρ = -0.5(g/cm3 )=0.75g/cm3 ；
液 12
（4）若要增大此密度秤的最大测量值，可以增大六角螺母的质量或增大刻度尺长度等。
六、计算题（本题共3小题,共20分）
29．（6分）如图甲所示电路，当开关S闭合后，两电流表的指针偏转角度均如图乙所示，已知电阻R的
1
阻值为10Ω，请计算：（写出计算过程）
(1)通过电阻R的电流大小；
2
(2)电源电压；
(3)电阻R的阻值。
2
【答案】(1)1.2A；(2)3V；(3)2.5Ω。
【解析】(1)由电路图可知，两电阻并联，电流表a测L 支路的电流，电流表b测干路电流，因并联电
1
路中干路电流等于各支路电流之和，且b电流表示数大于a电流表的示数，所以b电流表的量程为
，分度值为0.1A，示数为1.5A，a电流表的量程为 ，分度值为0.02A，示数为0.3A，
则通过R的电流
2
(2)由 可得电源电压
(3)由 可得电阻R的阻值
2答：(1)通过R的电流是1.2A；(2)电源电压是3V；(3)电阻R的阻值是2.5Ω。
2 2
30．（8分）一辆汽车的总质量为2t，在平直公路上以恒定功率80kW从静止开始运动，经过15s运动200m
恰好达到最大速度，接着匀速运动25s后关闭发动机，滑行100m停下，其 图像如图所示，其中汽
车在运动过程中受到的阻力恰为车总重的0.2倍。
求：（g取10N/kg）
（1）汽车所受的总重力G；
（2）汽车匀速行驶时的牵引力大小F；
（3）全程中汽车的平均速度v；
（4）整个过程中发动机所做的功W。
【答案】（1） ；（2） ；（3）16m/s；（4）
【解析】（1）汽车所受的总重力为
（2）由题意，汽车在运动过程中受到的阻力为
汽车匀速行驶时，牵引力和阻力是一对平衡力，其大小相等，则汽车匀速行驶时的牵引力为
（3）由图像可知，汽车匀速行驶时的速度为20m/s，所用的时间为
匀速运动的路程为
整个过程所用的时间
则全程中汽车的平均速度为
（4）由题意和图像可知，整个过程中发动机的工作时间为
由 可得，整个过程中发动机做的功为 。
答：（1）汽车所受的总重力为 ；（2）汽车匀速行驶时的牵引力大小为 ；（3）全程
中汽车的平均速度为 ；（4）整个过程中发动机所做的功为 。
31.（6分）如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0~0.6A，电压
表量程为0~15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S，移动滑动变阻器的滑片P时，
1
它两端的电压与其接入电路的电阻关系如图乙所示。当滑动变阻器接入电路的阻值由R 增大到4R 时，
1 1
定值电阻R 的电功率变化了5.4W，求：
0（1）灯泡L正常发光时通过的电流；
（2）只闭合S和S，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率；
2
（3）只闭合S和S，在保证电路安全的情况下，当电阻R 消耗电功率最小时，滑动变阻器R消耗的
1 0
电功率。
【答案】（1）0.5A；（2）0.45W；（3） 2.25W。
【解析】（1）灯泡L正常发光时通过的电流： ;
灯泡的电阻：
（2） 只闭合S和S，且滑动变阻器的滑片P置于中点位置时，灯泡与滑动变阻器组成串联电路，滑
2
动变阻器的阻值为100Ω，电路中的总电阻R =100Ω+20Ω=120Ω
总
此时通过灯泡的电流
灯泡的实际功率
（3） 只闭合S和S，定值电阻R 与滑动变阻器串联，电压表测量滑动变阻器两端的电压，
1 0
当滑动变阻器两端电压为U 时，电路中的电流为 ,总电阻为R+R，可得 ;
1 1 0
当滑动变阻器两端电压为2U 时，电路中的电流为 ,总电阻为4R+R，可得
1 1 0
故
即
解得：R=
1
当滑动变阻器接入电路的阻值由R 增大到4R 时，定值电阻R 的电功率变化了5.4W由 可得
1 1 0解得R=20Ω
0
电压表量程为0~15V，当电压表的示数为15V时，滑动变阻器两端电压最大，R 两端的电压最小，此
0
时
定值电阻两端的电压：U=U-U=18V-15V=3V，
0 1
电路中的电流 ＜0.6A,
不会烧坏电流表，可以保证电路安全；
滑动变阻器R消耗的电功率P=UI=15V×0.15A=2.25W.
R 2 0
答;灯泡L正常发光时通过的电流为0.5A；
只闭合S和S，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率为0.45W；
2
只闭合S和S，在保证电路安全的情况下，当电阻R 消耗电功率最小时，滑动变阻器R消耗的电功率
1 0
为2.25W。
