2024 年中考第三次模拟考试（上海卷）
物理·全解全析
一、选择题
1．天问一号在距火星约220万千米处传回首幅火星图像，火星属于（ ）
A．行星 B．恒星 C．卫星 D．彗星
【答案】A
【详解】太阳系的八大行星有水星、金星、地球、火星、木星、土星、天王星和海王星，故BCD不符合
题意，A符合题意。
故选A。

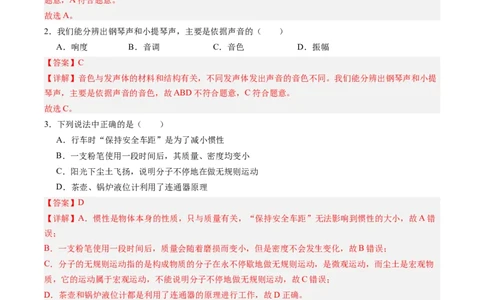

2．我们能分辨出钢琴声和小提琴声，主要是依据声音的（ ）
A．响度 B．音调 C．音色 D．振幅
【答案】C
【详解】音色与发声体的材料和结构有关，不同发声体发出声音的音色不同。我们能分辨出钢琴声和小提
琴声，主要是依据声音的音色，故ABD不符合题意，C符合题意。
故选C。
3．下列说法中正确的是（ ）
A．行车时“保持安全车距”是为了减小惯性
B．一支粉笔使用一段时间后，其质量、密度均变小
C．阳光下尘土飞扬，说明分子不停地在做无规则运动
D．茶壶、锅炉液位计利用了连通器原理
【答案】D
【详解】A．惯性是物体本身的性质，只与质量有关，“保持安全车距”无法影响到惯性的大小，故A错
误；
B．一支粉笔使用一段时间后，质量会随着磨损而变小，但是密度不会发生变化，故B错误；
C．分子的无规则运动指的是构成物质的分子在永不停歇地做无规则运动，是微观运动，而尘土是宏观物
质，它的运动属于宏观运动，不能说明分子不停地做无规则运动，故C错误；
D．茶壶和锅炉液位计都是利用了连通器的原理进行工作，故D正确。
故选D。
4．已知某物体透过凸透镜，在距离透镜20厘米的光屏上成缩小的像，若将物体向凸透镜移动10厘米，则
此时所成的（ ）
A．一定是缩小的实像 B．可能是等大的实像
C．可能是放大的虚像 D．一定是放大的实像
【答案】B
【详解】某物体透过凸透镜在距离透镜20厘米的光屏上成缩小的像，此时的像是倒立、缩小的实像，则
2f>20cm>f10cm2f
将物体向凸透镜移动10cm，物距始终大于1倍焦距，不能成虚像；物距可能大于2倍焦距，成倒立缩小的
实像；物距可能大于1倍焦距小于2倍焦距，成倒立放大的实像；物距可能等于焦距，成倒立等大的实像；
故B符合题意，ACD不符合题意。
故选B。
5．在图所示电路中，电源电压不变， 、 为定值电阻，闭合开关S，电流表示数为I。现用电阻 替换
或 ，再闭合开关S，电流表示数为2I，则下列判断正确的是（ ）
A．若替换 ，则 可能等于 B．若替换 ，则 一定大于
C．若替换 ，则 可能等于 D．若替换 ，则 一定小于
【答案】D
【详解】AC．由题意可知
若替换 时，当 ，即
即不能成立，所以 不可能等于 ，同理 也不可能等于 ，故AC错误；
BD．由题意可得
将式子两边乘以2时，得
……①
若替换 时……②
比较①和②得，因为 ，所以 ，解得 ，同理，若替换 ，则 一定小于 。故
B错误，D正确。
故选D。

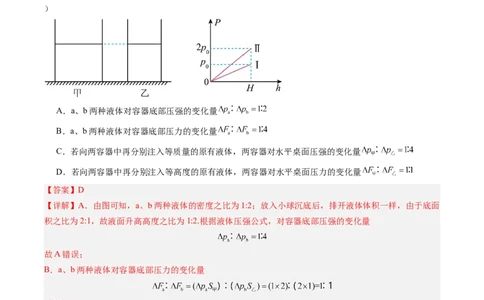

6．如图所示，底面积之比为2∶1的薄壁轻质圆柱形容器甲、乙置于水平桌面上，两容器足够高。现分别注
入a、b两种液体，直到容器内液面达到相同的高度 。液体a、b对容器底部的压强 随液面高度 变化
关系如图线Ⅰ、Ⅱ所示。现将两个完全相同的小球分别投入甲、乙容器中浸没沉底。下列判断正确的是（
）
A．a、b两种液体对容器底部压强的变化量
B．a、b两种液体对容器底部压力的变化量
C．若向两容器中再分别注入等质量的原有液体，两容器对水平桌面压强的变化量
D．若向两容器中再分别注入等高度的原有液体，两容器对水平桌面压力的变化量
【答案】D
【详解】A．由图可知，a、b两种液体的密度之比为1:2；放入小球沉底后，排开液体体积一样，由于底面
积之比为2:1，故液面升高高度之比为1:2.根据液体压强公式，对容器底部压强的变化量
故A错误；
B．a、b两种液体对容器底部压力的变化量
故B错误；
C．若向两容器中再分别注入等质量的原有液体，两容器对水平桌面压力的变化量等于注入原有液体的重
力，即两容器对水平桌面压力的变化量相等，则两容器对水平桌面压强的变化量之比
故C错误；
D．由p=ρ gh可得，a、b两种液体的密度之比
液若向两容器中再分别注入等高度的原有液体，注入原有液体的体积之比
则注入原有液体的重力之比
两容器对水平桌面压力的变化量等于注入原有液体的重力的变化量，故
故D正确。
故选D。
二、填空题

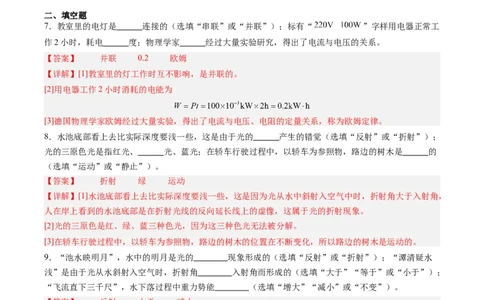

7．教室里的电灯是 连接的（选填“串联”或“并联”）；标有“ ”字样用电器正常工
作2小时，耗电 度；物理学家 经过大量实验研究，得出了电流与电压的关系。
【答案】 并联 0.2 欧姆
【详解】[1]教室里的灯工作时互不影响，是并联的。
[2]用电器工作2小时消耗的电能为
[3]德国物理学家欧姆经过大量实验，得出了电流与电压、电阻的定量关系，称为欧姆定律。
8．水池底部看上去比实际深度要浅一些，这是由于光的 产生的错觉（选填“反射”或“折射”）；
光的三原色光是指红光、 光、蓝光；在轿车行驶过程中，以轿车为参照物，路边的树木是 的
（选填“运动”或“静止”）。
【答案】 折射 绿 运动
【详解】[1]水池底部看上去比实际深度要浅一些，这是因为光从水中斜射入空气中时，折射角大于入射角，
人在岸上看到的水池底部是在折射光线的反向延长线上的虚像，这属于光的折射现象。
[2]光的三原色是红、绿、蓝三种色光，因为这三种色光无法被分解。
[3]在轿车行驶过程中，以轿车为参照物，路边的树木的位置在不断变化，所以路边的树木是运动的。
9．“池水映明月”，水中的明月是光的 现象形成的（选填“反射”或“折射”）；“潭清疑水
浅”是由于光从水斜射入空气时，折射角 入射角而形成的（选填“大于”“等于”或“小于”）；
“飞流直下三千尺”，水下落过程中重力势能 （选填“增大”“减小”或“不变”）。
【答案】 反射 大于 减小
【详解】[1]“池水映明月”说的平面镜成像，是由光的反射形成的。
[2]“水浅”是由光的折射形成的，光从水中折射入空气中，空气中的折射角大于水中的入射角导致。
[3]水下落过程中质量不变，高度降低，则重力势能减小。
10．神舟十四号载人飞船的返回舱进入大气层过程中，速度极快，其前方的空气无法及时散开，空气会被
返回舱猛烈压缩，使其温度升高，该过程中改变空气内能的方式是 ；内燃机的 冲程（选填
“压缩”或“做功”），也是通过这种方式改变汽缸内气体内能的。返回舱下降到一定高度后，降落伞打
开，在阻力作用下，返回舱的速度开始减小，说明力可以改变物体的 。
【答案】 做功 压缩 运动状态【详解】[1]飞船高速飞行时，前方的空气会被飞船剧烈压缩，内能大幅增加，从而产生2000多度的高温，
这个原理与打气筒压缩空气一样，是通过做功方式改变空气的内能。
[2]内燃机的压缩冲程，也是压缩汽缸内气体体积，将机械能转化为内能，通过这种方式改变汽缸内气体内
能的。
[3]力可以改变物体的运动状态。降落伞打开，在阻力作用下，返回舱的速度开始减小，运动状态发生改变，
说明力可以改变物体的运动状态。
11．两个质量相同的实心铜球和铝球（ ），两球的体积比较， ，现将两球分别浸
没在完全相同的装有相同质量水的甲、乙量筒中（水没有溢出），两球浸没后，水对量筒底部的压强比较，
（以上二格均选填“大于”或“等于”或“小于”）；体积为2×10-3米3的物体浸没在水
中，该物体所受浮力F 的大小为 。
浮
【答案】 小于 小于 19.6牛
【详解】[1]由题意可知， ， ，两球质量相同， ，那么可知 ；
[2] 由于甲、乙量筒完全相同，水的质量也相同，并且铜球排开水的体积较小，那么根据 可知，两
量筒底面积相同，那么铜球让水上升的高度较小，根据 可知，铜球所在的甲量筒对底部的压强较
小，即 。
[3]由阿基米德原理可知，体积为2×10-3米3的物体浸没在水中，物体所受浮力
F =ρ gV =1.0×103千克/米3×9.8牛/千克×2×10-3米3=19.6牛
浮 液 排
答：物体所受浮力为19.6牛。
12．在下图的电路中，电源电压为U 且保持不变，电阻R和小灯L的阻值均为R。闭合开关S，小灯不发
0 0
光。若电路中仅有一处故障，且只发生在电阻R或小灯L上。则：
（1）三个电表中示数一定不为零的电表是 。
（2）若三个电表中只有一个电表的示数为零，请写出各电表的示数 及对应的故障 。
【答案】 电压表V V的示数为U，V 的示数为0（或V、V的示数均为U） 灯L短路
0 1 1 0
（或灯L断路）
【详解】（1）[1]由图可知，该电路为串联电路，电流表测量电路中的电流，电压表V 测小灯两端的电压，
1
电压表V测电源电压。闭合开关S，小灯不发光，故说明电路可能断路，也可能是小灯短路。已知电路中
仅有一处故障，且只发生在电阻R或小灯L上，即可能是R断路（电流表和电压表V 都没有示数），也可
1
能是小灯L断路（电流表没有示数）或小灯L短路（电压表V 没有示数），电压表V 始终测量电源电压，
1因此无论哪种情况，故一定不为零的电表是电压表V。
（2）[2][3]根据电路中只存在一处故障，且只发生在灯L或电阻R上，可以做出以下假设：
①若L短路，则电路中有电流，电流表有示数，此时电压表V 测一段导线两端的电压，其示数为0，电压
1
表V测量的是电源电压，示数为U，故①符合题意；
0
②若L断路，则电流表示数为0，电压表V、电压表V测量的都是电源电压，都有示数，示数均为U；故
1 0
②符合题意；
③若R断路，则电流表示数为0，电压表V 示数也为0，即有两个电表的示数都为0，故④不符合题意。
1
综上可知，若三个电表中只有一个电表的示数为零，V的示数为U，V 的示数均为0（或V、V的示数均
0 1 1
为U），对应的故障为灯L短路（或灯L断路）。
0
13．学习浮力知识后，小刚用一根粗细均匀的吸管自制了一支密度计．他在吸管的下端装入适量的钢珠后
用蜡封住并使底部平整．做好后测出该密度计的总重力为0.24N，吸管底面积为3×10﹣5m2，吸管总长为
0.12m．
（1）若将该密度计从水中取出擦干、放到密度为1.1×103kg/m3的盐水中，静止时密度计受到的浮力将会
（选填“变大”“不变”或“变小”），此时吸管上盐水液面的位置在A的 （选填“上方”或
“下方”）．
（2）为了提高自制密度计的精确程度，可以采取的办法是 （写一种即可）．
【答案】 不变 下方 选用更细的吸管
【详解】试题分析：
（1）将该密度计从水中取出擦干、放到密度为1.1×103kg/m3的盐水中，仍然漂浮，浮力等于重力，液体密
度增大，木块排开液体的体积减小．
（2）本题根据密度计的使用原理，明确“密度计”测量时精确的判断标准是解得本题的关键，即判断
“密度计”测量时浸没的深度变化情况．
解：
（1）若将该密度计从水中取出擦干、放到密度为1.1×103kg/m3的盐水中，液体密度增大，密度计仍然漂浮，
根据公式F =ρ gV 可知密度计排开液体的体积减小，露出水面的体积增大，故此时吸管上盐水液面的
浮 液 排
位置在A的下方．
（2）“密度计”测量时浸没的深度变化大，测量更精确些，因此可以选用更细的吸管（或增加自重）等
方法．
故答案为（1）不变；下方；（2）选用更细的吸管．
三、作图题

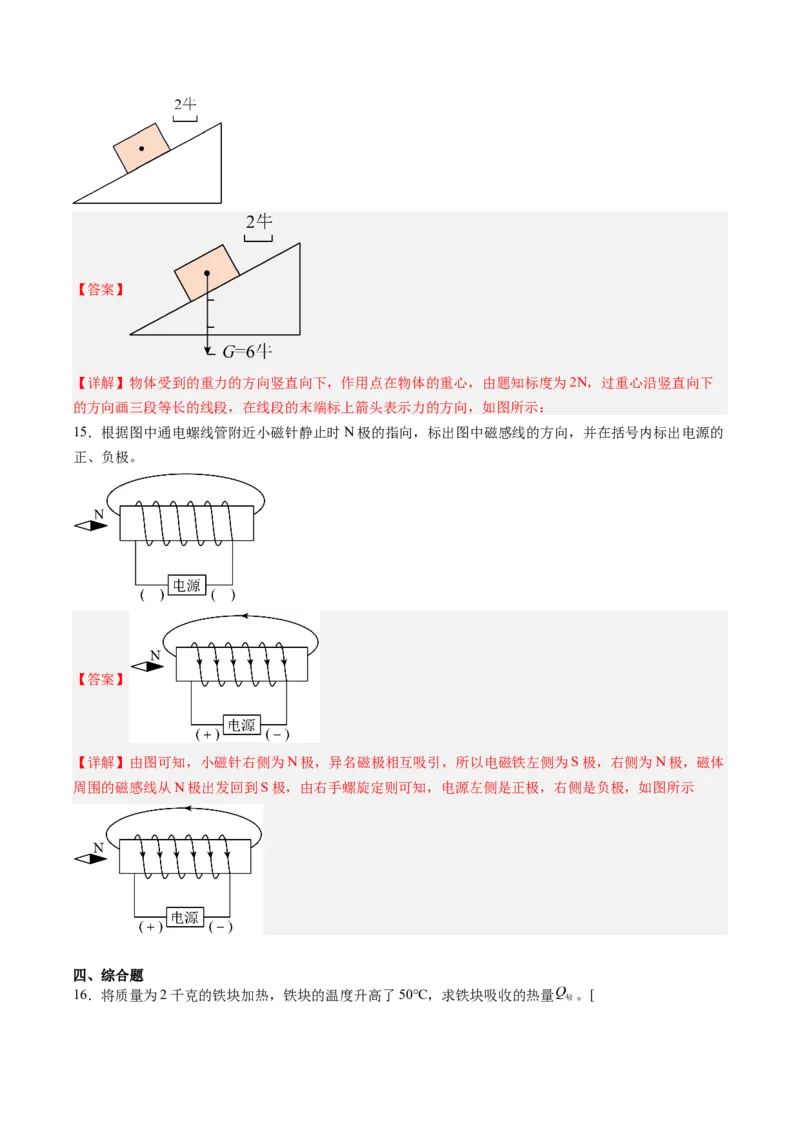

14．在图中，重为6牛的物体静止在斜面，根据给出的标度用力的图示法画出物体受到的重力G。【答案】
【详解】物体受到的重力的方向竖直向下，作用点在物体的重心，由题知标度为2N，过重心沿竖直向下
的方向画三段等长的线段，在线段的末端标上箭头表示力的方向，如图所示：
15．根据图中通电螺线管附近小磁针静止时N极的指向，标出图中磁感线的方向，并在括号内标出电源的
正、负极。
【答案】
【详解】由图可知，小磁针右侧为N极，异名磁极相互吸引，所以电磁铁左侧为S极，右侧为N极，磁体
周围的磁感线从N极出发回到S极，由右手螺旋定则可知，电源左侧是正极，右侧是负极，如图所示
四、综合题

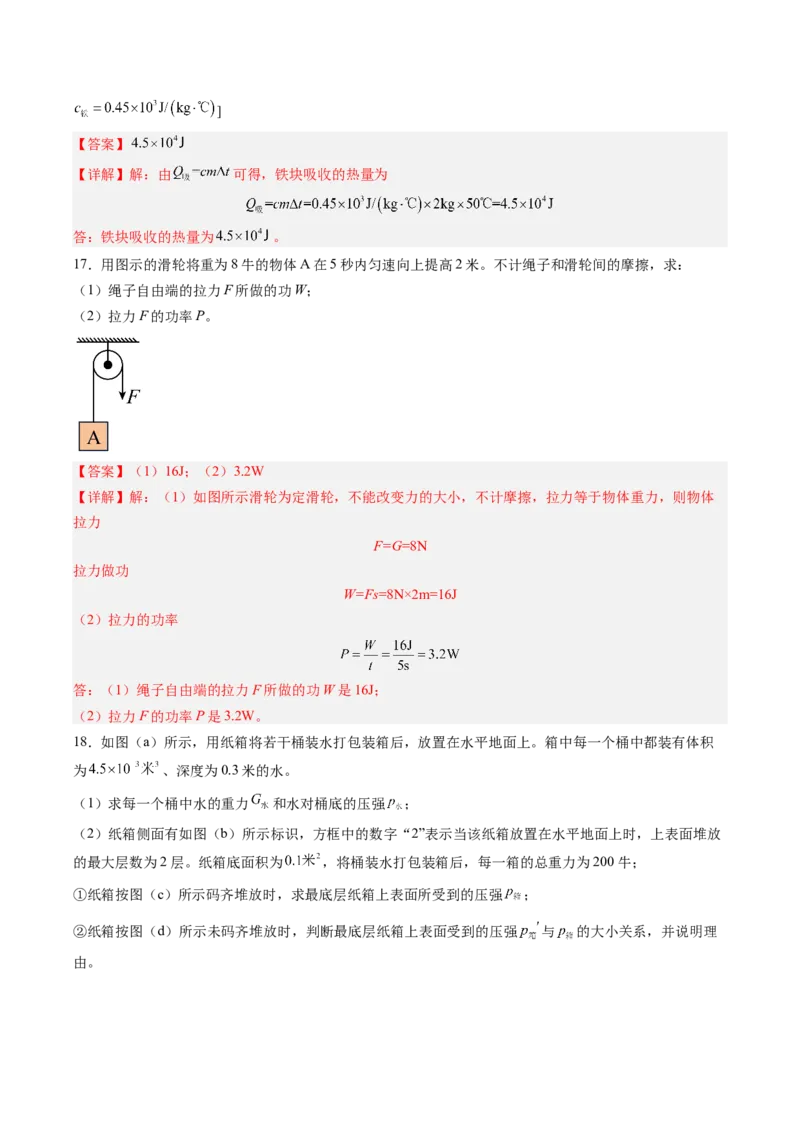

16．将质量为2千克的铁块加热，铁块的温度升高了50℃，求铁块吸收的热量 。[]
【答案】
【详解】解：由 可得，铁块吸收的热量为
答：铁块吸收的热量为 。
17．用图示的滑轮将重为8牛的物体A在5秒内匀速向上提高2米。不计绳子和滑轮间的摩擦，求：
（1）绳子自由端的拉力F所做的功W；
（2）拉力F的功率P。
【答案】（1）16J；（2）3.2W
【详解】解：（1）如图所示滑轮为定滑轮，不能改变力的大小，不计摩擦，拉力等于物体重力，则物体
拉力
F=G=8N
拉力做功
W=Fs=8N×2m=16J
（2）拉力的功率
答：（1）绳子自由端的拉力F所做的功W是16J；
（2）拉力F的功率P是3.2W。

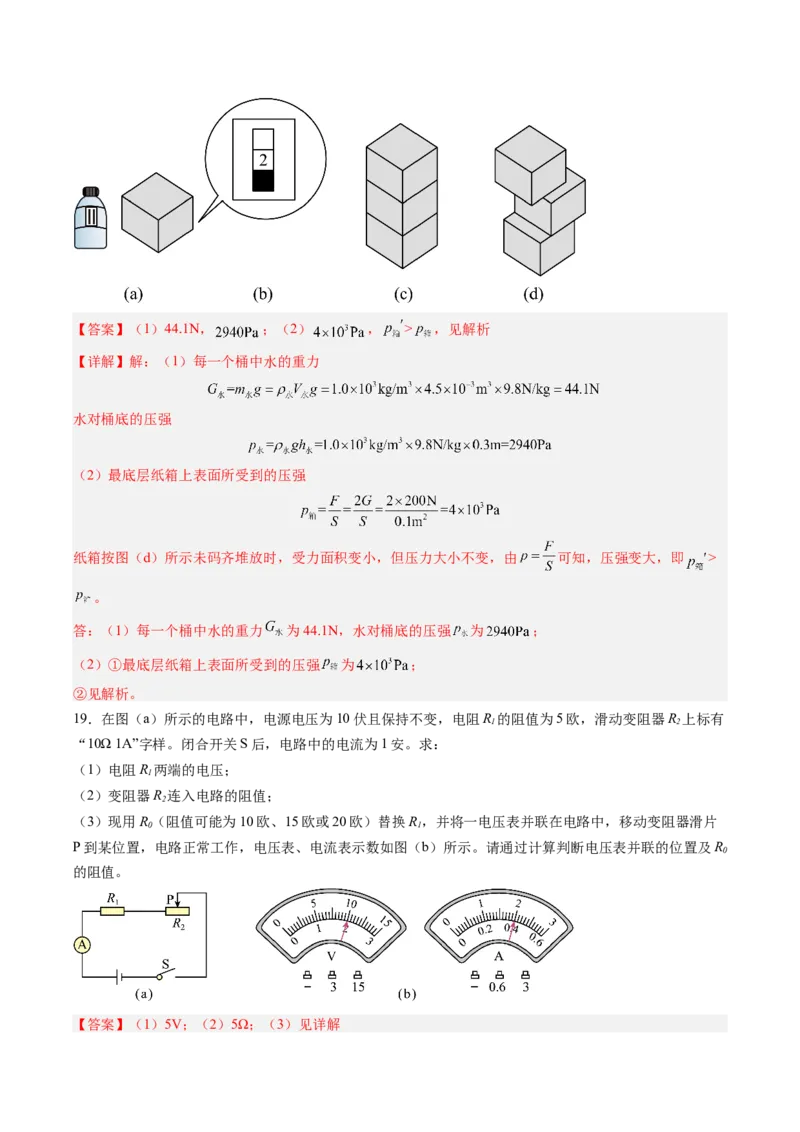

18．如图（a）所示，用纸箱将若干桶装水打包装箱后，放置在水平地面上。箱中每一个桶中都装有体积
为 、深度为0.3米的水。
（1）求每一个桶中水的重力 和水对桶底的压强 ；
（2）纸箱侧面有如图（b）所示标识，方框中的数字“2”表示当该纸箱放置在水平地面上时，上表面堆放
的最大层数为2层。纸箱底面积为 ，将桶装水打包装箱后，每一箱的总重力为200牛；
①纸箱按图（c）所示码齐堆放时，求最底层纸箱上表面所受到的压强 ；
②纸箱按图（d）所示未码齐堆放时，判断最底层纸箱上表面受到的压强 与 的大小关系，并说明理
由。【答案】（1）44.1N， ；（2） ， > ，见解析
【详解】解：（1）每一个桶中水的重力
水对桶底的压强
（2）最底层纸箱上表面所受到的压强
纸箱按图（d）所示未码齐堆放时，受力面积变小，但压力大小不变，由 可知，压强变大，即 >
。
答：（1）每一个桶中水的重力 为44.1N，水对桶底的压强 为 ；
（2）①最底层纸箱上表面所受到的压强 为 ；
②见解析。
19．在图（a）所示的电路中，电源电压为10伏且保持不变，电阻R 的阻值为5欧，滑动变阻器R 上标有
1 2
“10Ω 1A”字样。闭合开关S后，电路中的电流为1安。求：
（1）电阻R 两端的电压；
1
（2）变阻器R 连入电路的阻值；
2
（3）现用R（阻值可能为10欧、15欧或20欧）替换R，并将一电压表并联在电路中，移动变阻器滑片
0 1
P到某位置，电路正常工作，电压表、电流表示数如图（b）所示。请通过计算判断电压表并联的位置及R
0
的阻值。

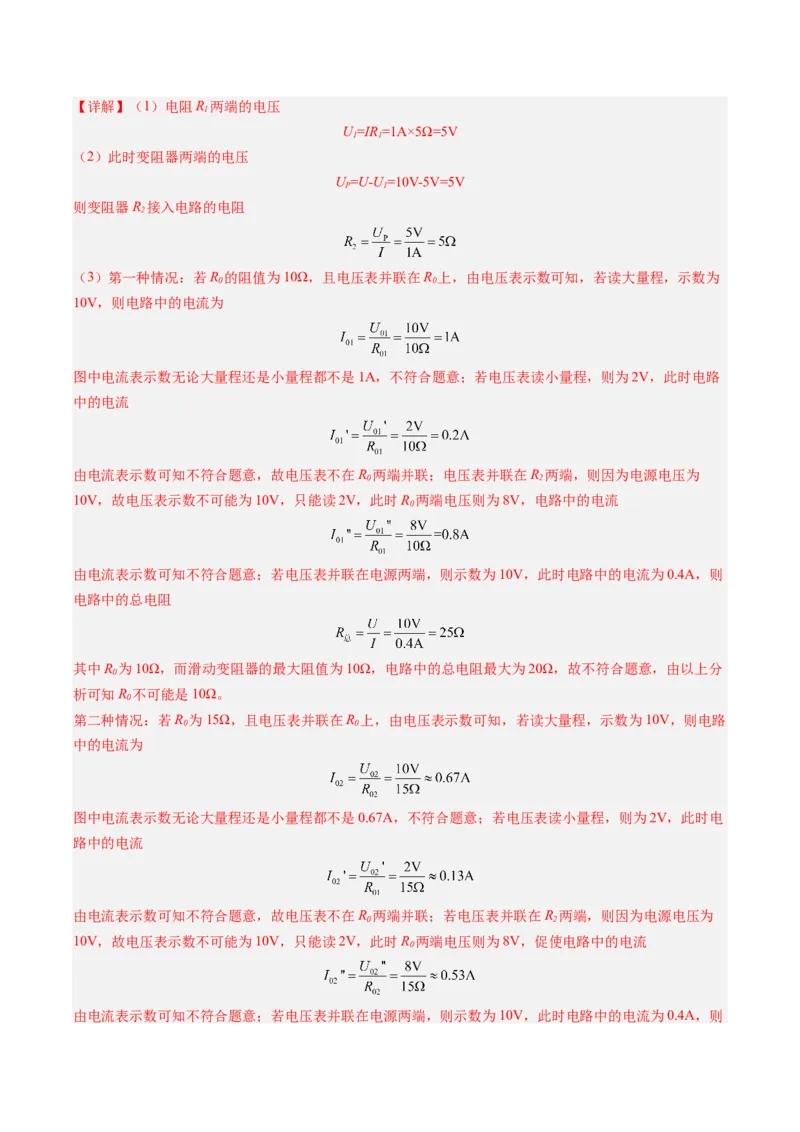

【答案】（1）5V；（2）5Ω；（3）见详解【详解】（1）电阻R 两端的电压
1
U=IR =1A×5Ω=5V
1 1
（2）此时变阻器两端的电压
U =U-U=10V-5V=5V
P 1
则变阻器R 接入电路的电阻
2
（3）第一种情况：若R 的阻值为10Ω，且电压表并联在R 上，由电压表示数可知，若读大量程，示数为
0 0
10V，则电路中的电流为
图中电流表示数无论大量程还是小量程都不是1A，不符合题意；若电压表读小量程，则为2V，此时电路
中的电流
由电流表示数可知不符合题意，故电压表不在R 两端并联；电压表并联在R 两端，则因为电源电压为
0 2
10V，故电压表示数不可能为10V，只能读2V，此时R 两端电压则为8V，电路中的电流
0
由电流表示数可知不符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则
电路中的总电阻
其中R 为10Ω，而滑动变阻器的最大阻值为10Ω，电路中的总电阻最大为20Ω，故不符合题意，由以上分
0
析可知R 不可能是10Ω。
0
第二种情况：若R 为15Ω，且电压表并联在R 上，由电压表示数可知，若读大量程，示数为10V，则电路
0 0
中的电流为
图中电流表示数无论大量程还是小量程都不是0.67A，不符合题意；若电压表读小量程，则为2V，此时电
路中的电流
由电流表示数可知不符合题意，故电压表不在R 两端并联；若电压表并联在R 两端，则因为电源电压为
0 2
10V，故电压表示数不可能为10V，只能读2V，此时R 两端电压则为8V，促使电路中的电流
0
由电流表示数可知不符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则电路中的总电阻
其中R 为15Ω，滑动变阻器的最大阻值为10Ω，电路中的总电阻最大为25Ω，符合题意，故由以上分析可
0
知R 可以为15Ω，电压表并联在电源两端。
0
第三种情况：若R 为20Ω，且电压表并联在R 上，由电压表示数可知，若读大量程，示数为10V，则电路
0 0
中的电流为
图中电流表示数无论大量程还是小量程都不是0.5A，不符合题意；若电压表读小量程，则为2V，此时电
路中的电流
由电流表示数可知不符合题意，故电压表不在R 两端并联；若电压表并联在R 两端，则因为电源电压为
0 2
10V，故电压表示数不可能为10V，只能读2V，此时R 两端电压则为8V，此时电路中的电流
0
由电流表示数可知，符合题意；若电压表并联在电源两端，则示数为10V，此时电路中的电流为0.4A，则
电路中的总电阻
其中R 为20Ω，滑动变阻器接入5Ω，则符合题意，故由以上分析可知R 可以为20Ω，电压表并联在滑动
0 0
变阻器两端或电源两端，接入电阻为5Ω。
综上所述，电阻R 为15Ω时，电压表并联在电源两端，选择大量程，滑动变阻器全部接入电路；电阻R
0 0
为20Ω时，电压表并联在滑动变阻器上，选择小量程；或并联在电源两端，选择大量程，都可以使电路正
常工作。
20．小李和小王同学各自进行“测定小灯泡电功率”的实验。实验中使用的小灯规格相同，均标有
“0.3A”字样，额定功率在1W~1.5W之间，电源由若干节新的干电池组成，其它器材均相同。小王连接电
路，闭合开关，移动变阻器的滑片，电流表示数变化范围为0.06A~0.2A、电压表示数变化范围为0~1.2V，
小灯始终无法正常发光。
小李正确连接电路，闭合开关S后，移动滑片，发现当变阻器的滑片恰好在中点上，小灯正常发光。
（1）实验过程中，判定该小灯正常发光的方法是 。
（2）滑动变阻器的最大阻值R ＝ 欧。
滑
（3）请根据相关信息，求小灯的额定电压U 。（本小题需写出计算过程）( )
额
（4）小灯的额定功率P ＝ 瓦。
额
【答案】 见解析 20 4.5V 1.35
【详解】（1）[1]观察到电流表示数为额定电流0.3安时，小灯正常发光。

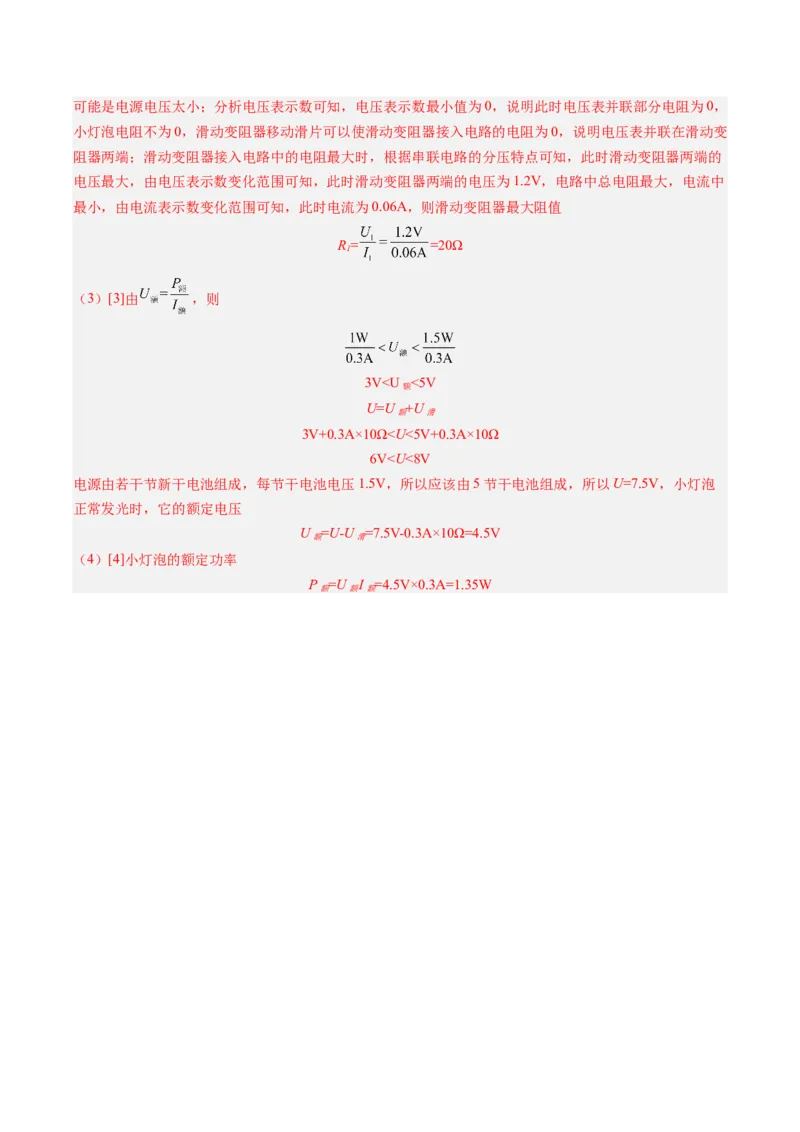

（2）[2]无论怎么移动滑动变阻器，小灯泡均不能正常发光，说明小灯泡两端的电压无法达到额定电压，可能是电源电压太小；分析电压表示数可知，电压表示数最小值为0，说明此时电压表并联部分电阻为0，
小灯泡电阻不为0，滑动变阻器移动滑片可以使滑动变阻器接入电路的电阻为0，说明电压表并联在滑动变
阻器两端；滑动变阻器接入电路中的电阻最大时，根据串联电路的分压特点可知，此时滑动变阻器两端的
电压最大，由电压表示数变化范围可知，此时滑动变阻器两端的电压为1.2V，电路中总电阻最大，电流中
最小，由电流表示数变化范围可知，此时电流为0.06A，则滑动变阻器最大阻值
R= =20Ω
1
（3）[3]由 ，则
3V
