2024 年中考第三次模拟考试（广东省卷）
物理·全解全析
一：单项选择题（本大题共7小题，每小题3分，共21分）在每小题列出的四个选项中，只有一个是正确的。
1．【从生活走向物理】小明假期从江门站乘坐复兴号高铁外出旅游，小明对有关高铁的一些物理量进行了估测，
你觉得错误的是（ ）
A．一节车厢长度约为25m
B．车厢中间过道的宽度约为60cm
C．正常行驶的高铁速度大约为300m/s
D．正常情况下高铁车厢内部气温约为26℃
【答案】C
【详解】A．高铁整车长度大概约250m，大约由10节车厢组成，所以每节车厢大约为25m，故A正确，不符合题
意；
B．动车的一等座车厢中间宽度约为60cm，二等座中间宽度约为57cm，故B正确，不符合题意；
C．高铁的速度约为300km/h，约为83.33m/s，故C错误，符合题意；
D．正常人的体温约为37℃，车厢的温度比人体的正常体温稍低些会让人感觉舒服，约为25℃，故D正确，不符
合题意。
故选C。

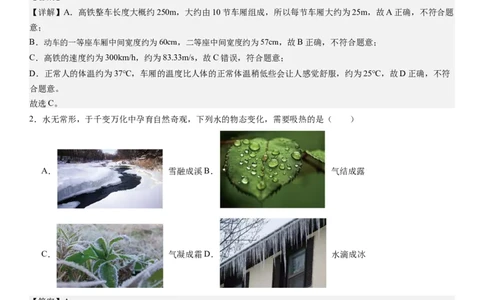

2．水无常形，于千变万化中孕育自然奇观，下列水的物态变化，需要吸热的是（ ）
A． 雪融成溪B． 气结成露
C． 气凝成霜D． 水滴成冰
【答案】A
【详解】A．雪融成溪，雪由固态变成液态，是熔化过程，需要吸收热量，故A符合题意；
B．露珠是空气中的水蒸气遇冷液化形成的水滴，需要放出热量，故B不符合题意；
C．霜是空气中的水蒸气遇冷凝华形成的冰晶，需要放出热量，故C不符合题意；
D．水滴成冰，水由液态变成固态，是凝固过程，需要放出热量，故D不符合题意。
故选A。
3．如图所示的是有关“电和磁”的实验，下列说法中正确的是（ ）A．甲图实验演示的是电磁感应现象
B．乙图实验演示的是发电机的工作原理
C．丙图实验演示的是电动机的工作原理
D．丁图实验说明磁场方向由小磁针决定
【答案】C

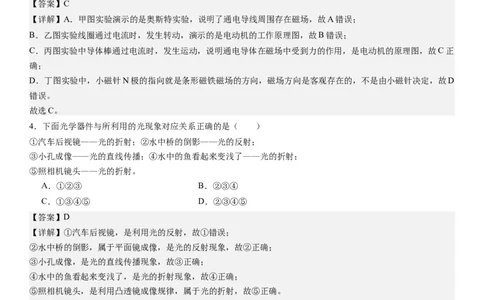

【详解】A．甲图实验演示的是奥斯特实验，说明了通电导线周围存在磁场，故A错误；
B．乙图实验线圈通过电流时，发生转动，演示的是电动机的工作原理图，故B错误；
C．丙图实验中导体棒通过电流时，发生运动，说明通电导体在磁场中受到力的作用，是电动机的原理图，故C正
确；
D．丁图实验中，小磁针N极的指向就是条形磁铁磁场的方向，磁场方向是客观存在的，不是由小磁针决定，故D
错误。
故选C。
4．下面光学器件与所利用的光现象对应关系正确的是（ ）
①汽车后视镜——光的折射；②水中桥的倒影——光的反射；
③小孔成像——光的直线传播；④水中的鱼看起来变浅了——光的折射；
⑤照相机镜头——光的折射。
A．①②③ B．②③④
C．①③④⑤ D．②③④⑤
【答案】D
【详解】①汽车后视镜，是利用光的反射，故①错误；
②水中桥的倒影，属于平面镜成像，是光的反射现象，故②正确；
③小孔成像，是光的直线传播现象，故③正确；
④水中的鱼看起来变浅了，是光的折射现象，故④正确；
⑤照相机镜头，是利用凸透镜成像规律，属于光的折射，故⑤正确。
综上所述，故ABC错误，D正确。
故选D。
5．小京用水平推力推着如图所示的购物车在水平地面上做匀速直线运动，下列说法正确的是（ ）A．小京对车的水平推力大于车受到的阻力
B．小京对车的水平推力大于车对小京的水平推力
C．车受到的支持力与车对地面的压力是一对平衡力
D．车受到的重力与地面对车的支持力是一对平衡力
【答案】D
【详解】A．购物车在水平地面上做匀速直线运动，购物车处于平衡状态。水平推力和阻力是二力平衡关系，应该
相等，故A错误；
B．小京对车的水平推力与车对小京的水平推力是一对相互作用力，两个力的大小相等，故B错误；
C．车受到的支持力受力物体是车，车对地面的压力受力物体时是地面，受力物体不同，所以它们不是一对平衡力，
故C错误；
D．车受到的重力与地面对车的支持力作用在同一物体上，大小相等方向相反，是一对平衡力，故D正确。
故选D。

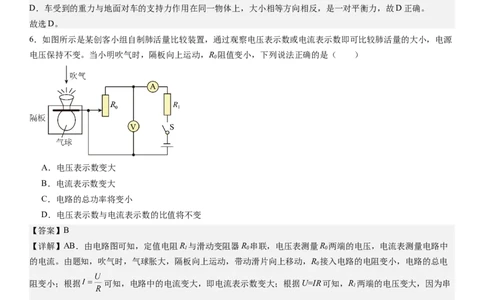

6．如图所示是某创客小组自制肺活量比较装置，通过观察电压表示数或电流表示数即可比较肺活量的大小，电源
电压保持不变。当小明吹气时，隔板向上运动，R 阻值变小，下列说法正确的是（ ）
0
A．电压表示数变大
B．电流表示数变大
C．电路的总功率将变小
D．电压表示数与电流表示数的比值将不变
【答案】B
【详解】AB．由电路图可知，定值电阻R 与滑动变阻器R 串联，电压表测量R 两端的电压，电流表测量电路中
1 0 0
的电流。由题知，吹气时，气球胀大，隔板向上运动，带动滑片向上移动，R 接入电路的电阻变小，电路的总电
0
阻变小；根据 可知，电路中的电流变大，即电流表示数变大；根据U=IR可知，R 两端的电压变大，因为串
1
联电路两端的电压等于各部分电路两端的电压之和，所以R 两端的电压变小，即电压表示数变小，故A错误，B
0
正确；
C．电源电压不变，电路中的电流变大，根据P=UI可知，总功率变大，故C错误；
D．由 可知，电压表与电流表的比值为R 接入电路的阻值，则该比值变小，故D错误。
0
故选B。
7．两个完全相同的圆柱形容器放在水平桌面上，容器内分别盛有体积相同的甲、乙两种不同液体。先将实心物块
A用一根不计质量的细线拉住浸没在甲液体中，如图甲所示。然后将A取出擦干放入乙液体中则恰好悬浮，如图
乙所示。下列判断中正确的是（ ）A．乙液体密度大于甲液体的密度
B．甲液体对容器底的压强等于乙液体对容器底的压强
C．A在甲液体中受到的浮力大于它在乙液体中受到的浮力
D．甲图中容器对桌面的压力等于乙图中容器对桌面的压力
【答案】C

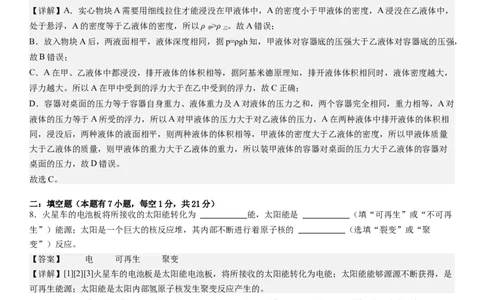

【详解】A．实心物块A需要用细线拉住才能浸没在甲液体中，A的密度小于甲液体的密度，A浸没在乙液体中，
处于悬浮，A的密度等于乙液体的密度，所以ρ >ρ 。故A错误；
甲 乙
B．放入物块A后，两液面相平，液体深度相同，据p=ρgh知，甲液体对容器底的压强大于乙液体对容器底的压强，
故B错误；
C．A在甲、乙液体中都浸没，排开液体的体积相等，据阿基米德原理知，排开液体体积相同时，液体密度越大，
浮力越大。所以A在甲中受到的浮力大于在乙中受到的浮力，故C正确；
D．容器对桌面的压力等于容器自身重力、液体重力及A对液体的压力之和，两个容器完全相同，重力相等，A对
液体的压力等于A所受的浮力，所以A对甲液体的压力大于对乙液体的压力，A在两种液体中排开液体的体积相
同，浸没后，两种液体的液面相平，则两种液体的体积相等，甲液体的密度大于乙液体的密度，所以甲液体质量
大于乙液体的质量，则甲液体的重力大于乙液体的重力，所以装甲液体的容器对桌面的压力大于乙液体的容器对
桌面的压力，故D错误。
故选C。
二：填空题（本题有7小题，每空1分，共21分）
8．火星车的电池板将所接收的太阳能转化为 能，太阳能是 （填“可再生”或“不可再
生”）能源；太阳是一个巨大的核反应堆，其内部不断进行着原子核的 （选填“裂变”或“聚
变”）反应。
【答案】 电 可再生 聚变
【详解】[1][2][3]火星车的电池板是太阳能电池板，将所接收的太阳能转化为电能；太阳能能够源源不断获得，是
可再生能源；太阳能是太阳内部氢原子核发生聚变反应产生的。
9．一只小鸟在美丽的黑龙潭上水平飞过，若水深3m，小鸟距水面10m，则映在平静水面上的小鸟的“倒影”距
小鸟 m；小鸟向高空飞去时，小鸟的“倒影”的大小 （选填“变大”、“变小”或“不变”）；
小鸟的像是 像（选填“虚”、“实”）。
【答案】 20 不变 虚
【详解】[1]已知小鸟距水面10m，像到水面的距离也是10m，所以“倒影”距小鸟为
[2][3]由于物体在平面镜中所成的像是虚像，像和物体的大小相等，所以不管小鸟向上飞还是向下俯冲，像始终和
物体等大，因此若俯冲入水过程中，小鸟所成的像大小将不变。
10．如图所示，某人用100N的拉力把重160N的物体提高1m，忽略绳重和摩擦，则人所做的总功为 J，
动滑轮重 N，该滑轮组的机械效率为 。【答案】 200 40 80%
【详解】由图可知，n＝2，人所做的总功为
忽略绳重和摩擦，根据
可知，动滑轮重为
该滑轮组的机械效率为
11．如图所示，小华拿出手机对着关闭的屏幕，看到了自己的 （选填：“虚”或“实”）像。开启手机利
用相机功能进行拍照时，通过镜头成 （选填“正立”或“倒立”）缩小的实像。由于不合理使用手机，
小华患上了近视眼，图 （选填：“甲”或“乙”）是近视眼的光路示意图。
【答案】 虚 倒立 乙
【详解】[1]屏幕关闭时，手机屏幕相当于平面镜，根据平面镜成像规律，他看到了自己的虚像。
[2]手机前置摄像头，摄像头是凸透镜。物距大于凸透镜的2倍焦距时成倒立、缩小的实像，应用于照相机。则通
过镜头成倒立缩小的实像。
[3]近视眼的原因是是晶状体太厚，折光能力太强，像呈在视网膜的前方，故图乙是近视眼的光路示意图。
12．在准备中考体育测试的训练中，小刚投出的实心球在空中的运动轨迹如图所示。若不考虑空气阻力，则实心
球从离开手后到达最高点的过程中，球受 个力的作用，球的机械能 （增大/减小/不变），在
最高点时，球的动能 （大于/等于）零。
【答案】 一 不变 大于【详解】[1]实心球从离开手后到达最高点的过程中，由于不考虑空气阻力，球只受到重力的作用，即受到一个力
的作用。
[2]实心球从离开手后到达最高点的过程中，动能转化为重力势能，由于不考虑空气阻力，故机械能不变。
[3]球在最高点时，仍具有向前的速度，故球具有动能，动能大于零。
13．如题图所示，杠杆 可绕O点在竖直平面内转动， ，在B点悬挂一个 的重物G，在A点施加
竖直向上的动力F，使杠杆 水平平衡（杠杆力及摩擦均忽略不计），在A点施加竖直向上的力 时，该杠杆
是 （选填“省力”“费力”“等臂”）杠杆，作用在A点的力 的大小为 N，若将作用于A点的力
变为图中 ，要使杠杆水平平衡， 应 （“大于”“小于”“等于”）。
【答案】 省力 3 大于
【详解】[1]在A点施加竖直向上的力 时，此时动力臂大于阻力臂，则该杠杆是省力杠杆。
[2]由杠杆平衡条件得，作用在A点的力 的大小为
[3]若将作用于A点的力 变为图中 ，要使杠杆水平平衡，此时动力臂变小，阻力与阻力臂不变，由杠杆平衡得，
动力变大，即 应大于 。
14．国家级考试中校园周围禁止鸣笛，某科技小组利用声敏电阻制作了一个声音强度检测仪，其简化电路如图所
示。电源电压恒定不变，R 为声敏电阻，其阻值随声音强度的增大而减小。闭合开关S后，当周围的声音强度增
1
大时，声音强度显示器（利用电表改装而成）的示数也随之变大，当声音强度达到100dB时会报警。声音强度显
示器是用 （选填“电压表”或“电流表”）改装的；声音强度变小时，电路消耗的总功率 ；若将R
2
换成阻值更大的定值电阻，检测仪报警时的声音强度将 （后两空均选填“变大”“不变”或“变小”）。
【答案】 电流表 变小 变大
【详解】[1]由于周围的声音强度增大时，声敏电阻R 的阻值减小，电路的总电阻减小，由 知电路的电流变
1
大，电流表示数变大，由U＝IR知定值电阻R 两端的电压变大，由串联电路电压的规律知声敏电阻两端的电压变
2
小，电压表示数变小，所以电流表的示数随着声音强度的增大而增大。
[2]声音强度变小时，声敏电阻R 的阻值变大，电路的总电阻变大，由 知电路的电流变小，根据P＝UI知电
1路消耗的总功率变小。
[3]报警时电路中的电流保持不变，由 知电路的总电阻不变，若声敏电阻值变小，检测仪报警时的声音强度
将变大。
三、作图题（共7分）
15．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。
【答案】
【详解】由图知，磁感线的方向从左指向右，由于磁感线从“N”极发出进入“S”极，所以永磁体的右端为N极，
左端为“S”极，根据异名磁极相互吸引可知，电磁铁的左端为S极，右端是N极；根据安培定则，用右手握住螺
线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的右端流入，从左端流出，
所以电源的右端为正极，左端为负极。如图所示
16．如图所示，从水中向空气中发出一条光线，折射光线为OA，OA又刚好射向凹透镜另一侧的虚焦点，请作出
水中的入射光线和经过凹透镜后的折射光线。
【答案】
【详解】先过折射点O画出法线，在法线左侧的水中，根据折射角大于入射角画出入射光线；延长线通过凹透镜
另一侧焦点的光线经凹透镜折射后将平行于主光轴射出，如图所示：17．一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）图为其内部接线示意图，请你将图中的电路
连接完整，使开关控制电灯，又不影响插座供其他电器使用。
【答案】
【详解】在家庭电路中，开关控制灯泡时，开关要先与火线相连，再接灯泡，灯泡在与零线相连，这样更换灯泡
更安全；三孔插座的正确接法为：上孔接地线，左孔接零线，右孔接火线，如图所示：
四、实验题:本大題共3小题，第16小题7分，第17、18小题各6分，共19分。

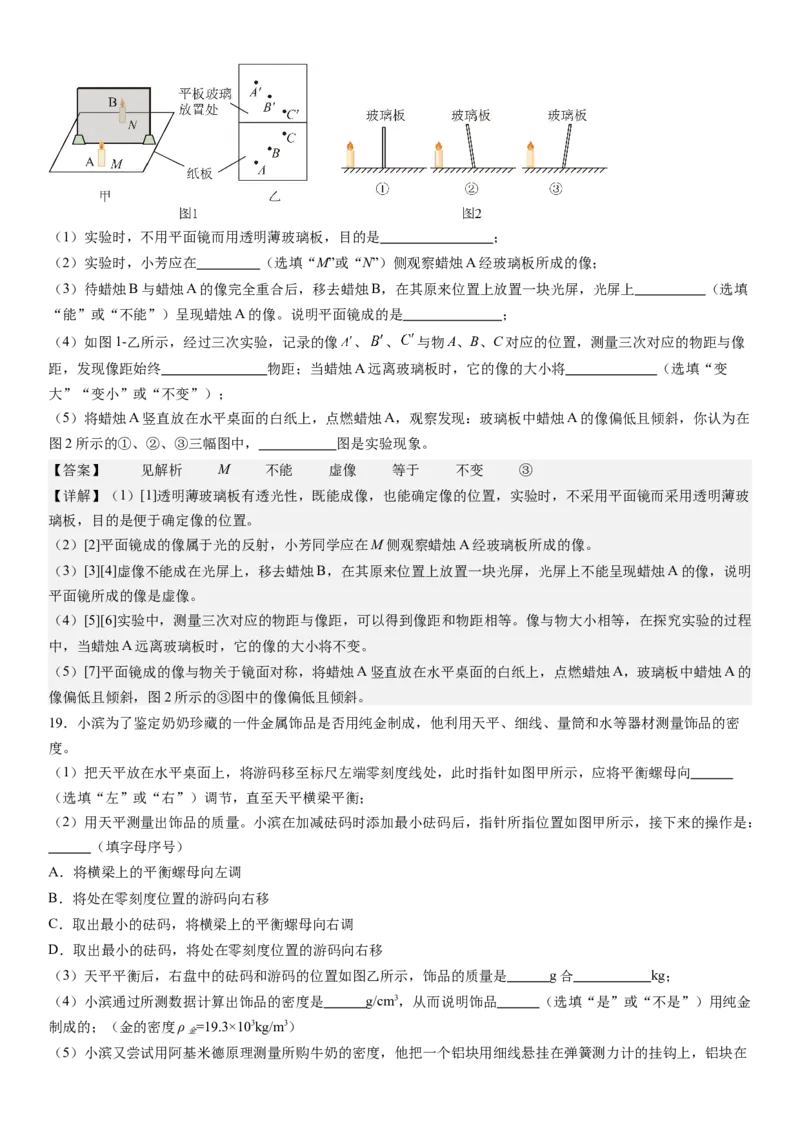

18．如图1-甲是小芳探究“平面镜成像特点”的实验装置。（1）实验时，不用平面镜而用透明薄玻璃板，目的是 ；
（2）实验时，小芳应在 （选填“M”或“N”）侧观察蜡烛A经玻璃板所成的像；
（3）待蜡烛B与蜡烛A的像完全重合后，移去蜡烛B，在其原来位置上放置一块光屏，光屏上 （选填
“能”或“不能”）呈现蜡烛A的像。说明平面镜成的是 ；
（4）如图1-乙所示，经过三次实验，记录的像 、 、 与物A、B、C对应的位置，测量三次对应的物距与像
距，发现像距始终 物距；当蜡烛A远离玻璃板时，它的像的大小将 （选填“变
大”“变小”或“不变”）；
（5）将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，观察发现：玻璃板中蜡烛A的像偏低且倾斜，你认为在
图2所示的①、②、③三幅图中， 图是实验现象。
【答案】 见解析 M 不能 虚像 等于 不变 ③
【详解】（1）[1]透明薄玻璃板有透光性，既能成像，也能确定像的位置，实验时，不采用平面镜而采用透明薄玻
璃板，目的是便于确定像的位置。
（2）[2]平面镜成的像属于光的反射，小芳同学应在M侧观察蜡烛A经玻璃板所成的像。
（3）[3][4]虚像不能成在光屏上，移去蜡烛B，在其原来位置上放置一块光屏，光屏上不能呈现蜡烛A的像，说明
平面镜所成的像是虚像。
（4）[5][6]实验中，测量三次对应的物距与像距，可以得到像距和物距相等。像与物大小相等，在探究实验的过程
中，当蜡烛A远离玻璃板时，它的像的大小将不变。
（5）[7]平面镜成的像与物关于镜面对称，将蜡烛A竖直放在水平桌面的白纸上，点燃蜡烛A，玻璃板中蜡烛A的
像偏低且倾斜，图2所示的③图中的像偏低且倾斜。

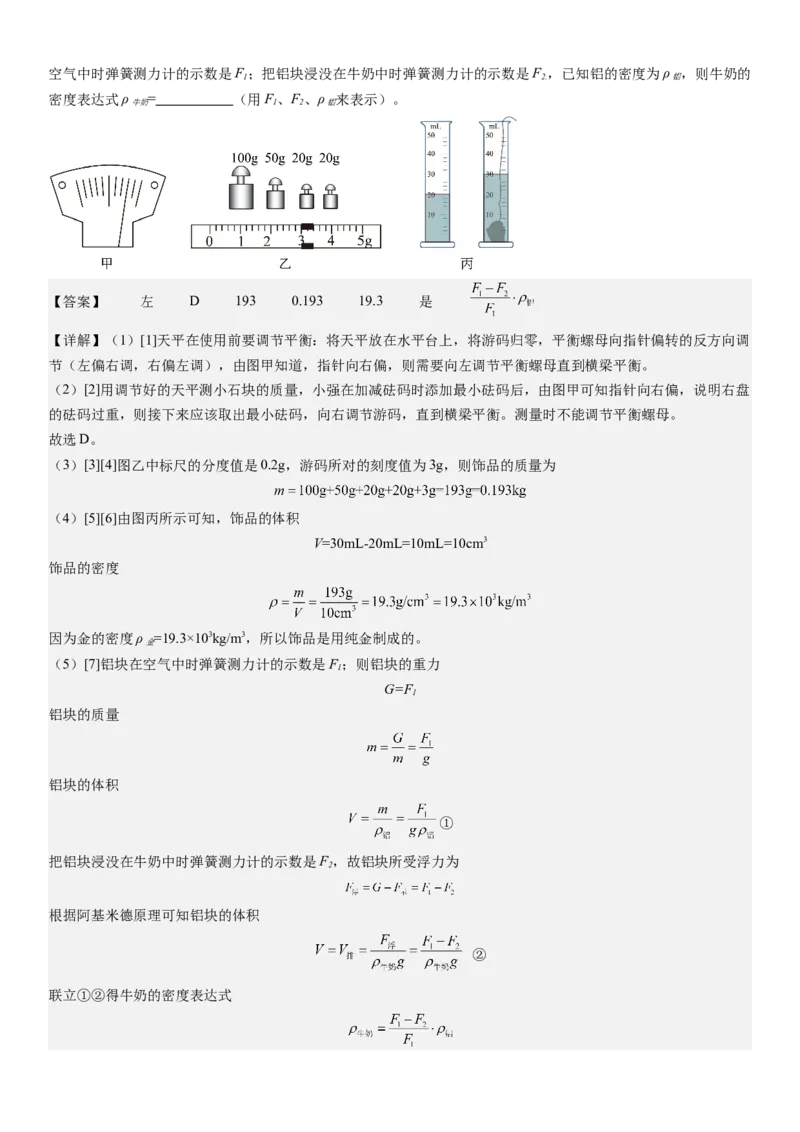

19．小滨为了鉴定奶奶珍藏的一件金属饰品是否用纯金制成，他利用天平、细线、量筒和水等器材测量饰品的密
度。
（1）把天平放在水平桌面上，将游码移至标尺左端零刻度线处，此时指针如图甲所示，应将平衡螺母向
（选填“左”或“右”）调节，直至天平横梁平衡；
（2）用天平测量出饰品的质量。小滨在加减砝码时添加最小砝码后，指针所指位置如图甲所示，接下来的操作是：
（填字母序号）
A．将横梁上的平衡螺母向左调
B．将处在零刻度位置的游码向右移
C．取出最小的砝码，将横梁上的平衡螺母向右调
D．取出最小的砝码，将处在零刻度位置的游码向右移
（3）天平平衡后，右盘中的砝码和游码的位置如图乙所示，饰品的质量是 g合 kg；
（4）小滨通过所测数据计算出饰品的密度是 g/cm3，从而说明饰品 （选填“是”或“不是”）用纯金
制成的；（金的密度ρ =19.3×103kg/m3）
金
（5）小滨又尝试用阿基米德原理测量所购牛奶的密度，他把一个铝块用细线悬挂在弹簧测力计的挂钩上，铝块在空气中时弹簧测力计的示数是F；把铝块浸没在牛奶中时弹簧测力计的示数是F ，已知铝的密度为ρ ，则牛奶的
1 2. 铝
密度表达式ρ = （用F、F、ρ 来表示）。
牛奶 1 2 铝
【答案】 左 D 193 0.193 19.3 是
【详解】（1）[1]天平在使用前要调节平衡：将天平放在水平台上，将游码归零，平衡螺母向指针偏转的反方向调
节（左偏右调，右偏左调），由图甲知道，指针向右偏，则需要向左调节平衡螺母直到横梁平衡。
（2）[2]用调节好的天平测小石块的质量，小强在加减砝码时添加最小砝码后，由图甲可知指针向右偏，说明右盘
的砝码过重，则接下来应该取出最小砝码，向右调节游码，直到横梁平衡。测量时不能调节平衡螺母。
故选D。
（3）[3][4]图乙中标尺的分度值是0.2g，游码所对的刻度值为3g，则饰品的质量为
（4）[5][6]由图丙所示可知，饰品的体积
V=30mL-20mL=10mL=10cm3
饰品的密度
因为金的密度ρ =19.3×103kg/m3，所以饰品是用纯金制成的。
金
（5）[7]铝块在空气中时弹簧测力计的示数是F；则铝块的重力
1
G=F
1
铝块的质量
铝块的体积
①
把铝块浸没在牛奶中时弹簧测力计的示数是F，故铝块所受浮力为
2
根据阿基米德原理可知铝块的体积
②

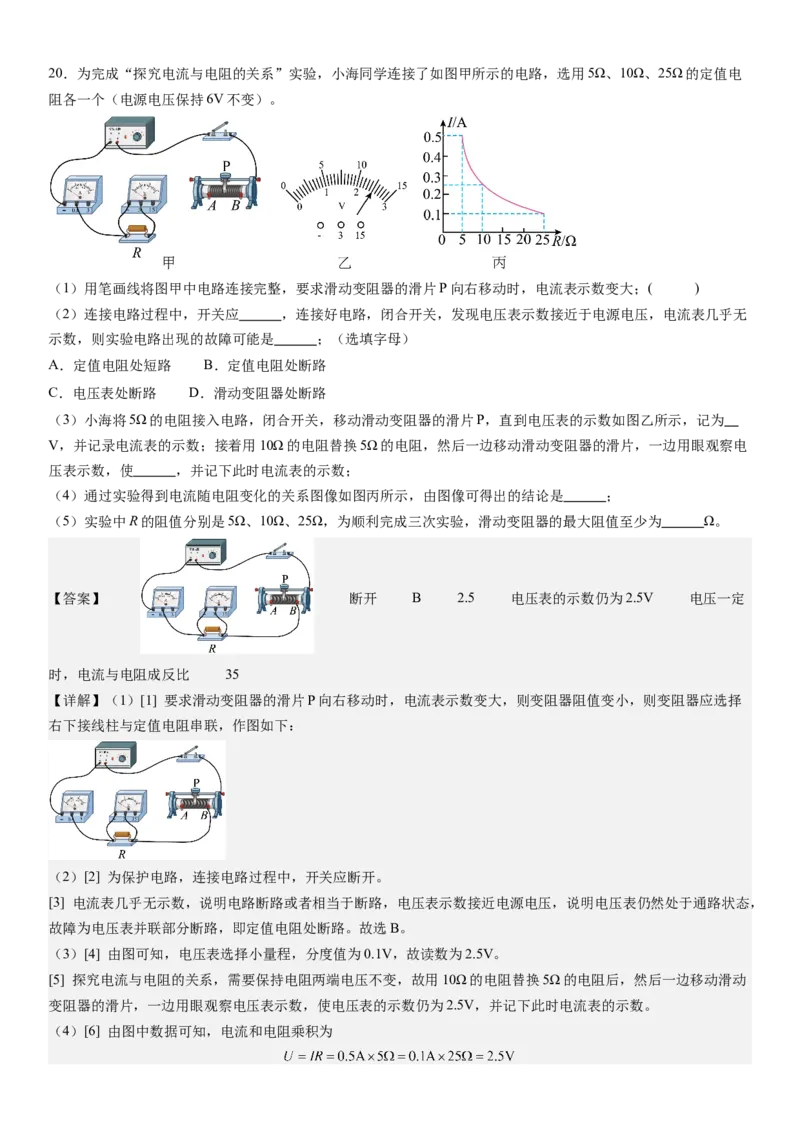

联立①②得牛奶的密度表达式20．为完成“探究电流与电阻的关系”实验，小海同学连接了如图甲所示的电路，选用5Ω、10Ω、25Ω的定值电
阻各一个（电源电压保持6V不变）。
（1）用笔画线将图甲中电路连接完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大；( )
（2）连接电路过程中，开关应 ，连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无
示数，则实验电路出现的故障可能是 ；（选填字母）
A．定值电阻处短路 B．定值电阻处断路
C．电压表处断路 D．滑动变阻器处断路
（3）小海将5Ω的电阻接入电路，闭合开关，移动滑动变阻器的滑片P，直到电压表的示数如图乙所示，记为
V，并记录电流表的示数；接着用10Ω的电阻替换5Ω的电阻，然后一边移动滑动变阻器的滑片，一边用眼观察电
压表示数，使 ，并记下此时电流表的示数；
（4）通过实验得到电流随电阻变化的关系图像如图丙所示，由图像可得出的结论是 ；
（5）实验中R的阻值分别是5Ω、10Ω、25Ω，为顺利完成三次实验，滑动变阻器的最大阻值至少为 Ω。
【答案】 断开 B 2.5 电压表的示数仍为2.5V 电压一定
时，电流与电阻成反比 35
【详解】（1）[1] 要求滑动变阻器的滑片P向右移动时，电流表示数变大，则变阻器阻值变小，则变阻器应选择
右下接线柱与定值电阻串联，作图如下：
（2）[2] 为保护电路，连接电路过程中，开关应断开。
[3] 电流表几乎无示数，说明电路断路或者相当于断路，电压表示数接近电源电压，说明电压表仍然处于通路状态，
故障为电压表并联部分断路，即定值电阻处断路。故选B。
（3）[4] 由图可知，电压表选择小量程，分度值为0.1V，故读数为2.5V。
[5] 探究电流与电阻的关系，需要保持电阻两端电压不变，故用10Ω的电阻替换5Ω的电阻后，然后一边移动滑动
变阻器的滑片，一边用眼观察电压表示数，使电压表的示数仍为2.5V，并记下此时电流表的示数。
（4）[6] 由图中数据可知，电流和电阻乘积为电流和电阻乘积为定值，所以可得：电压不变时，通过导体的电流与导体的电阻成反比。
（5）[7] 实验中要保持电阻两端电压为2.5V不变，根据串联分压原理，当接入 时，则有
解得 ，则为顺利完成三次实验，滑动变阻器的最大阻值至少为 。
五、计算题:本大题共2小题，第19小题6分，第20小题7分，共13分。
21．如图所示为我国生产的一款水陆两栖观光车，它既能在陆地上行驶，又能像船一样在水中航行。该车的总质
量是12t，空载静止在水平地面上时，四个车轮与地面接触的总面积为0.2m2。求：
（1）该车空载静止在水平地面上时，它对水平地面的压强是多少？
（2）该车空载（驾驶员质量忽略不计）在水中航行时，受到的浮力是多少？
（3）该车在水中以36km/h的速度匀速直线航行5min，此时发动机输出功率为180kW，观光车航行过程中受到的
阻力是多少？
【答案】（1） ；（2） ；（3）
【详解】解：（1）该车空载时的质量
该车空载时对水平地面的压力
该车空载时对水平地面的压强
（2）该车空载时在水中航行处于漂浮状态，则该车空载时在水中航行受到的浮力
（3）该车在水中航行过程中发动机输出功率
该车在水中航行的速度
根据公式 可知，发动机的牵引力为
因为车匀速直线运动，受到的阻力与牵引力是一对平衡力，大小相等，所以
答：（1）该车空载静止在水平地面上时，它对水平地面的压强是 ；
（2）该车空载（驾驶员质量忽略不计）在水中航行时，受到的浮力是 ；（3）观光车航行过程中受到的阻力是 。

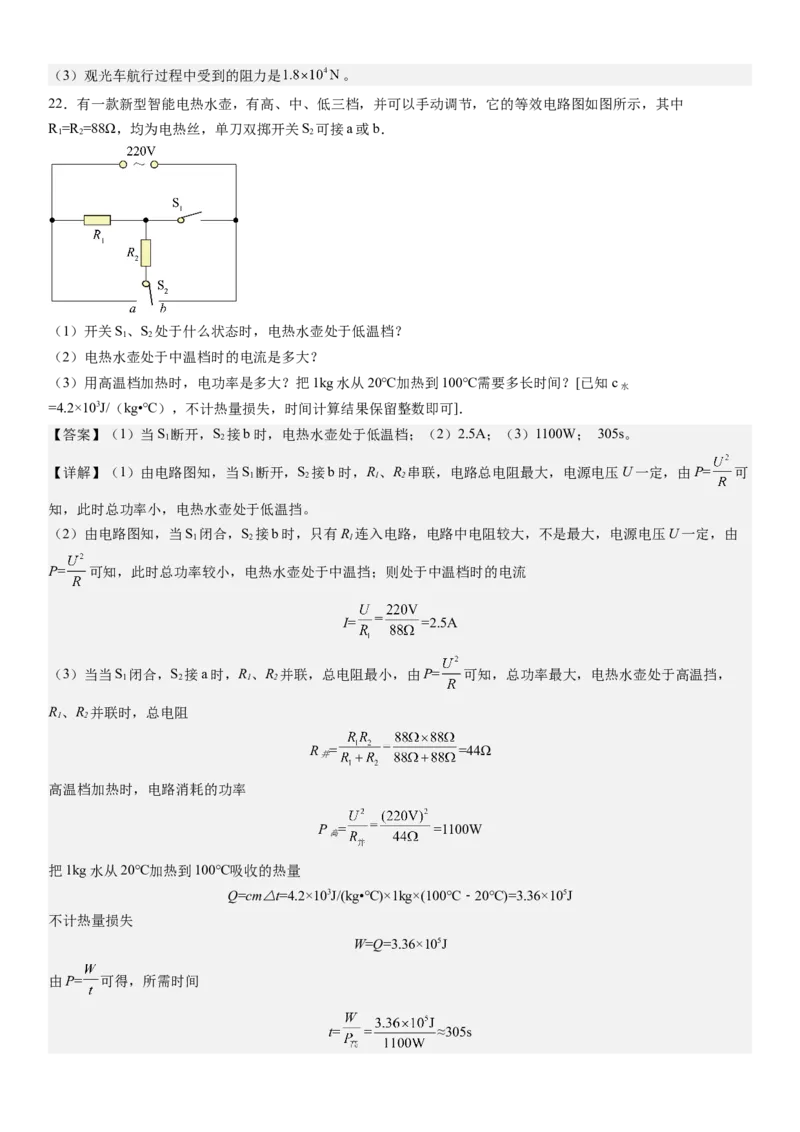

22．有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中
R =R =88Ω，均为电热丝，单刀双掷开关S 可接a或b．
1 2 2
（1）开关S、S 处于什么状态时，电热水壶处于低温档？
1 2
（2）电热水壶处于中温档时的电流是多大？
（3）用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c
水
=4.2×103J/（kg•℃），不计热量损失，时间计算结果保留整数即可]．
【答案】（1）当S 断开，S 接b时，电热水壶处于低温档；（2）2.5A；（3）1100W； 305s。
1 2
【详解】（1）由电路图知，当S 断开，S 接b时，R、R 串联，电路总电阻最大，电源电压U一定，由P= 可
1 2 1 2
知，此时总功率小，电热水壶处于低温挡。
（2）由电路图知，当S 闭合，S 接b时，只有R 连入电路，电路中电阻较大，不是最大，电源电压U一定，由
1 2 1
P= 可知，此时总功率较小，电热水壶处于中温挡；则处于中温档时的电流
I= =2.5A
（3）当当S 闭合，S 接a时，R、R 并联，总电阻最小，由P= 可知，总功率最大，电热水壶处于高温挡，
1 2 1 2
R、R 并联时，总电阻
1 2
R = =44Ω
并
高温档加热时，电路消耗的功率
P = =1100W
高
把1kg水从20℃加热到100℃吸收的热量
Q=cm△t=4.2×103J/(kg•℃)×1kg×(100℃﹣20℃)=3.36×105J
不计热量损失
W=Q=3.36×105J
由P= 可得，所需时间
t= = ≈305s六、综合能力题:本大题共3小题，第25小题7分，第23、24小题各6分，共19分
23．暑假期间小宇一家开车去西樵山游玩，在此过程中上他对看到的现象产生了很多疑问，请你帮他答疑：
（1）车外气温较高，车内开着空调，小宇感到很舒适。他观察到汽车玻璃上有一些小水珠，这是 现象
（填物态变化），这些水珠是在 （填“车内”或“车外”）；
（2）小宇仔细观察他发现仪表台上的一张白纸，在它上方的档风玻璃上形成了一个像，由此分析为什么小车的档
风玻璃不能竖直安装，因为挡风玻璃竖直安装会让车内物体成像在汽车的 ，会对司机产生干扰；
（3）在听音湖旁，小宇明显感觉比在登山大道上凉快，这是因为水的 大，此外，小宇还看到水中锦
鲤在欢快地游动，他所看到的“锦鲤”其实由于光的 所形成的 像。
【答案】 液化 车外 前方 比热容 折射 虚
【详解】（1）[1][2]车外气温较高，车内开着空调温度比较低，车外空气中的水蒸气遇到温度比较低的玻璃液化形
成小水珠会在玻璃外表面出现。
（2）[3]司机座前的挡风玻璃就像平面镜一样，反射车内乘客投射来的光，在挡风玻璃里形成车内乘客的虚像；若
挡风玻璃是竖直的，则所成的像与车前方行人的高度差不多，这就会干扰驾驶员的视觉判断，容易出事故。
（3）[4]因为水的比热容比较大，在吸收相同的热量时，水的温度升高的少，温度低。
[5][6]因为鱼儿是在水中的实际物体，是由于光线从水中通过空气折射进入了人的眼睛，我们看到水中的鱼，看到
的是鱼的虚像，是由光的折射形成的。

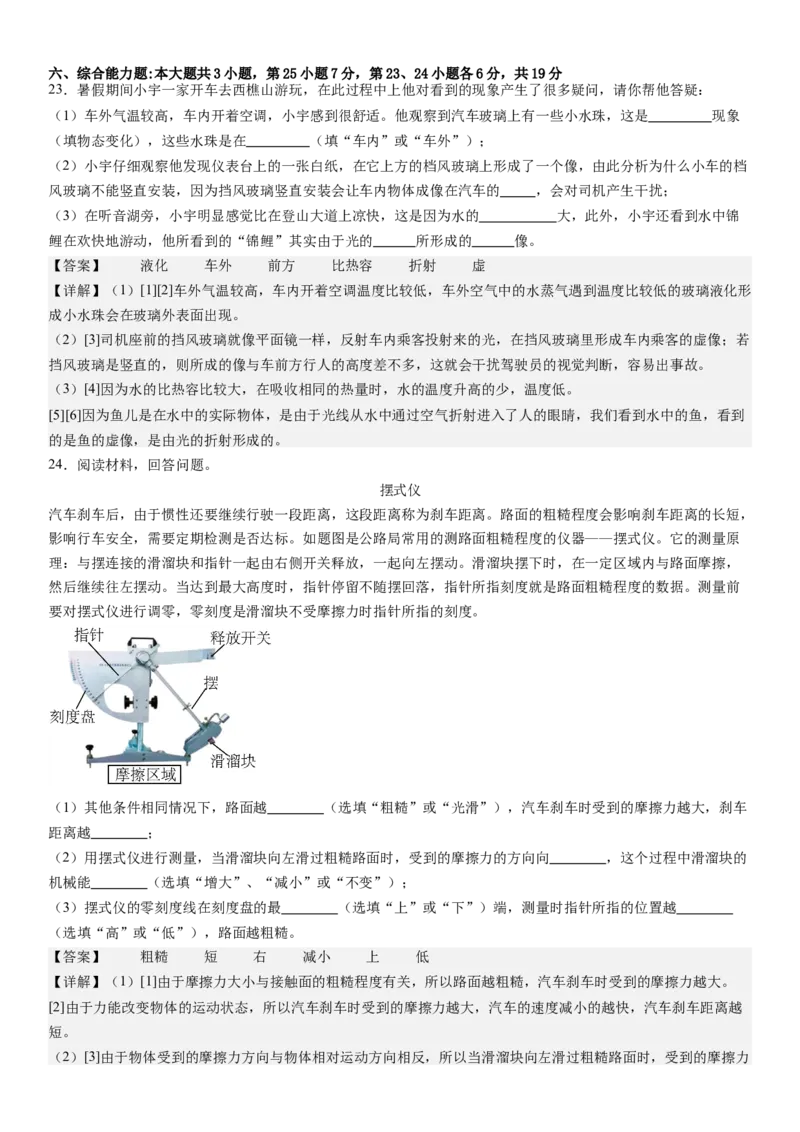

24．阅读材料，回答问题。
摆式仪
汽车刹车后，由于惯性还要继续行驶一段距离，这段距离称为刹车距离。路面的粗糙程度会影响刹车距离的长短，
影响行车安全，需要定期检测是否达标。如题图是公路局常用的测路面粗糙程度的仪器——摆式仪。它的测量原
理：与摆连接的滑溜块和指针一起由右侧开关释放，一起向左摆动。滑溜块摆下时，在一定区域内与路面摩擦，
然后继续往左摆动。当达到最大高度时，指针停留不随摆回落，指针所指刻度就是路面粗糙程度的数据。测量前
要对摆式仪进行调零，零刻度是滑溜块不受摩擦力时指针所指的刻度。
（1）其他条件相同情况下，路面越 （选填“粗糙”或“光滑”），汽车刹车时受到的摩擦力越大，刹车
距离越 ；
（2）用摆式仪进行测量，当滑溜块向左滑过粗糙路面时，受到的摩擦力的方向向 ，这个过程中滑溜块的
机械能 （选填“增大”、“减小”或“不变”）；
（3）摆式仪的零刻度线在刻度盘的最 （选填“上”或“下”）端，测量时指针所指的位置越
（选填“高”或“低”），路面越粗糙。
【答案】 粗糙 短 右 减小 上 低
【详解】（1）[1]由于摩擦力大小与接触面的粗糙程度有关，所以路面越粗糙，汽车刹车时受到的摩擦力越大。
[2]由于力能改变物体的运动状态，所以汽车刹车时受到的摩擦力越大，汽车的速度减小的越快，汽车刹车距离越
短。
（2）[3]由于物体受到的摩擦力方向与物体相对运动方向相反，所以当滑溜块向左滑过粗糙路面时，受到的摩擦力的方向向右。
[4]由于滑溜块运动过程中，要克服摩擦力做功，所以滑溜块的机械能减小。
（3）[5]当滑溜块不受摩擦力时，滑溜块将处于将达到最大高度，则指针将摆动到最上端，所以摆式仪的零刻度线
在刻度盘的最上端。
[6]测量时，滑溜块受到的摩擦力越大，指针摆动到的位置越低，所以测量时，指针所指的位置越低，路面越粗糙。
25．阅读短文，回答问题。

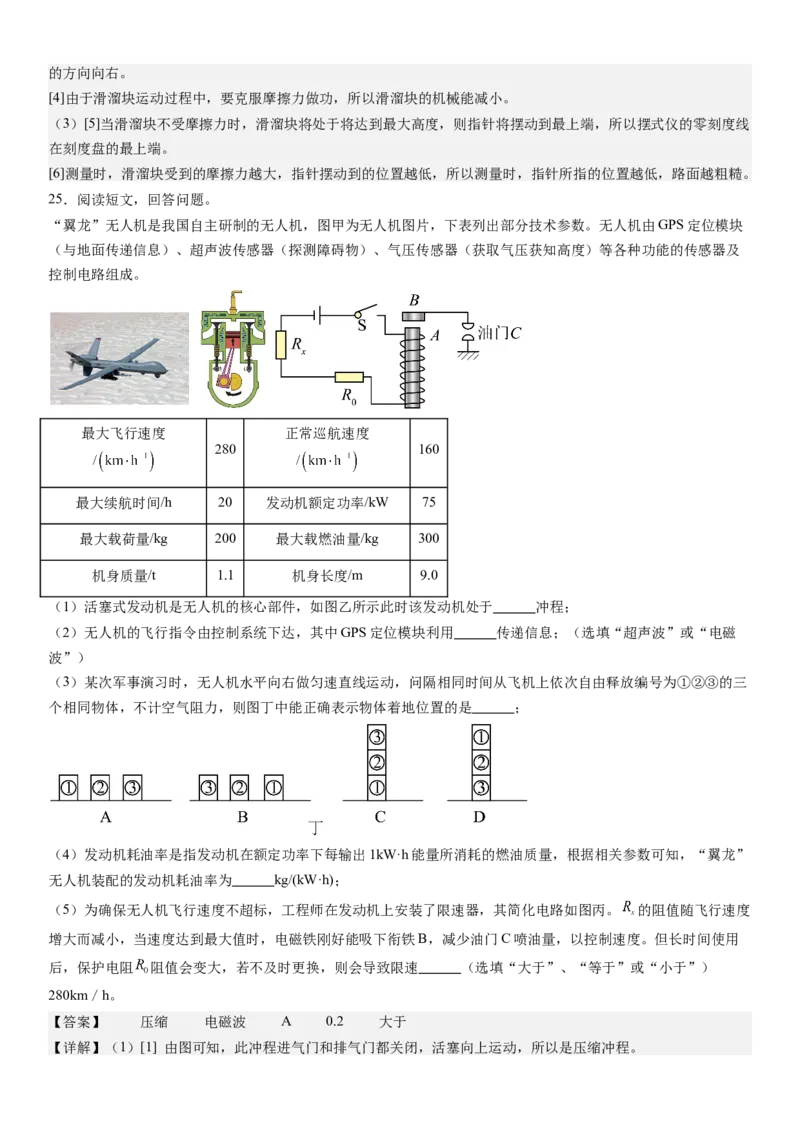

“翼龙”无人机是我国自主研制的无人机，图甲为无人机图片，下表列出部分技术参数。无人机由GPS定位模块
（与地面传递信息）、超声波传感器（探测障碍物）、气压传感器（获取气压获知高度）等各种功能的传感器及
控制电路组成。
最大飞行速度 正常巡航速度
280 160
最大续航时间/h 20 发动机额定功率/kW 75
最大载荷量/kg 200 最大载燃油量/kg 300
机身质量/t 1.1 机身长度/m 9.0
（1）活塞式发动机是无人机的核心部件，如图乙所示此时该发动机处于 冲程；
（2）无人机的飞行指令由控制系统下达，其中GPS定位模块利用 传递信息；（选填“超声波”或“电磁
波”）
（3）某次军事演习时，无人机水平向右做匀速直线运动，问隔相同时间从飞机上依次自由释放编号为①②③的三
个相同物体，不计空气阻力，则图丁中能正确表示物体着地位置的是 ；
（4）发动机耗油率是指发动机在额定功率下每输出1kW·h能量所消耗的燃油质量，根据相关参数可知，“翼龙”
无人机装配的发动机耗油率为 kg/(kW·h)；
（5）为确保无人机飞行速度不超标，工程师在发动机上安装了限速器，其简化电路如图丙。 的阻值随飞行速度
增大而减小，当速度达到最大值时，电磁铁刚好能吸下衔铁B，减少油门C喷油量，以控制速度。但长时间使用
后，保护电阻 阻值会变大，若不及时更换，则会导致限速 （选填“大于”、“等于”或“小于”）
280km／h。
【答案】 压缩 电磁波 A 0.2 大于
【详解】（1）[1] 由图可知，此冲程进气门和排气门都关闭，活塞向上运动，所以是压缩冲程。（2）[2] 无人机的飞行指令由控制系统下达，其中GPS定位模块利用电磁波传递信息。
（3）[3] 无人机水平向右做匀速直线运动，问隔相同时间从飞机上依次自由释放编号为①②③的三个相同物体，
由于惯性，三个物体在水平方向上将继续保持原来的速度不变，不计空气阻力，三个物体下落所用时间相同，但
由于释放时间不同，所以会依次落地，所以图丁中能正确表示物体着地位置的是A。
（4）[4] 所做的功为
则发动机耗油率为
（5）[5] 由图可知，R 与电阻R 串联，但长时间使用后，保护电阻R 的阻值会变大，根据串联分压的特点可知，
x 0 0
此时R 两端电压减小，由欧姆定律公式变形可知，R 的阻值减小，由题意中的：“其中R 的阻值随飞行速度的变
x x x
大而减小”可知，长时间使用后，保护电阻R 的阻值会变大，若不及时更换，则会导致限速值大于280km/h。
0
