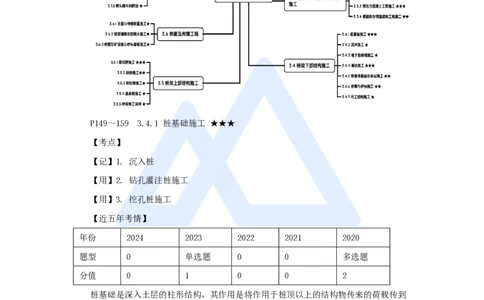

本节框架
P149～159 3.4.1 桩基础施工 ★★★
【考点】
【记】1. 沉入桩
【用】2. 钻孔灌注桩施工
【用】3. 挖孔桩施工
【近五年考情】
年份 2024 2023 2022 2021 2020
题型 0 单选题 0 0 多选题
分值 0 1 0 0 2
桩基础是深入土层的柱形结构，其作用是将作用于桩顶以上的结构物传来的荷载传到
较深的地基持力层中去。
1
www.haixue.com嗨学网 | 职业价值点亮者

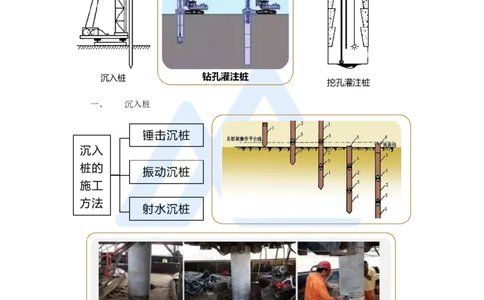

桩基础
沉入桩、钻孔灌注桩、人工挖孔桩
一、 沉入桩
沉桩顺序：宜由一端向另一端进行，当基础尺寸较大时，宜由中间向两端或四周进
行；如桩埋置有深浅，宜先沉深的，后沉浅的；在斜坡地带，应先沉坡顶的，后沉坡脚
的。桩的沉入过程中，始终保持锤、桩帽和桩身在同一轴线上。
2
www.haixue.com嗨学网 | 职业价值点亮者
1. 锤击沉桩
（3）开始沉桩时，宜采用较低落距，且桩锤、送桩与桩宜保持在同一轴线上；在锤击
过程中，应采用重锤低击。
（4）沉桩过程中，暂停沉桩的情形：
① 贯入度剧变。
② 桩身突然发生倾斜、移位或有严重回弹、开裂。
③ 桩顶出现严重裂缝、破碎。
（5）当结构物混凝强度未达到5MPa时，距结构物30m范围内，不得进行沉桩。
（6）锤击沉桩控制
设计桩尖土层 控制标准
① 一般粘性土 以高程控制
A. 以贯入度控制
② 砾石、密实砂
B. 当沉桩贯入度已达到控制贯入度，而桩端未达到设计高程
土或风化岩
时，应继续锤击贯入100mm或锤击30～50击，其平均贯入度
3
www.haixue.com嗨学网 | 职业价值点亮者
应不大于控制贯入度，且桩端距设计高程宜不超过1～3m
③ 硬塑状黏性土
以高程控制为主，贯入度作为校核
或粉细砂
2. 振动沉桩
（2）开始沉桩时，宜利用桩自重下沉或射水下沉，待桩身入土达一定深度确认稳定
后，再采用振动下沉。
（3）振动沉桩时，应以设计规定的或通过试桩验证的桩尖高程控制为主，以最终贯入
度（mm/min）作为校核。
当桩尖已达到设计高程，而与最终的贯入度相差较大时，查明原因，会同设计单位和
监理单位研究处理。
3. 射水沉桩
（1）在砂类土层、碎石类土层中，锤击沉桩困难时，可采用射水锤击沉桩，以射水为
主，锤击配合；在粘性土、粉土中采用射水锤击沉桩时，应以锤击为主，射水配合。
二、钻孔灌注桩施工【关键点：成桩的质量】
2. 钻孔灌注桩的施工的主要工序与要求
埋设护筒→泥浆制备→钻孔→成孔检查与清孔→钢筋笼制作与吊装→灌注水下混凝土
→拔出护筒→剔除超灌桩头→试验
4
www.haixue.com嗨学网 | 职业价值点亮者
2. 钻孔灌注桩的施工的主要工序与要求
埋设护筒→泥浆制备→钻孔→成孔检查与清孔→钢筋笼制作与吊装→灌注水下混凝土
→拔出护筒→剔除超灌桩头→试验
钻孔前应先布置施工平台。
桩位浅水区 宜采用筑岛法施工
① 宜搭设钢制平台（钢管桩施工平台、双壁钢围堪平台）
桩位位于深水区
② 当水位变动不大时，亦可采用浮式工作平台
各类施工平台顶面高程应高于施工期间可能的最高水位1.0m以上
（1）埋设护筒
5
www.haixue.com嗨学网 | 职业价值点亮者
护筒能稳定孔壁、防止坍孔（稳孔）
隔离地表水（隔水）
护筒作用 保护孔口地面（保地）
固定桩孔位置（固位）
起到钻头导向作用（导向）
1）护筒宜采用钢板卷制；内径应大于桩径至少200mm；
护筒顶部：宜高出地面0.3m或水面1.0～2.0m，同时应高于桩顶设计高程1m。
2）护筒埋置深度：一般情况埋置深度宜为2～4m。有冲刷影响的河床，应沉入局部冲
刷线以下不小于1.0～1.5m。
（1）泥浆制备的作用
浮悬钻渣
冷却钻头
泥浆作用
润滑钻具
防止坍孔
（3）钻孔
6
www.haixue.com嗨学网 | 职业价值点亮者
② 正循环回转钻孔【关键词：冲】
② 反循环回转钻孔【关键词：抽】
① 正循环回转钻孔【关键词：冲】
泥浆泵将泥浆→浆笼头→钻杆中心→孔内→泥浆挟带钻渣沿孔上升→护筒顶部→沉淀
池→泥浆池。
其特点是钻进与排渣同时连续进行。
② 反循环回转钻孔【关键词：抽】
泥浆→孔内→泥浆挟带钻渣从钻头的钻杆下口吸进→沉淀池。
其钻进与排渣效率较高，但接长钻杆时装卸麻烦，钻渣容易堵塞管路。泥浆是从上向
下流动，孔壁坍塌的可能性较正循环法的大，为此需用较高质量的泥浆。
（3）钻孔
7
www.haixue.com嗨学网 | 职业价值点亮者
（4）成孔检查与清孔
1）成孔检查
不同时间段 检查内容
① 对桩孔的孔位、孔形、孔径、孔深和倾斜度进行检验
终孔后 ② 采用钻杆测斜法量测桩的倾斜度时，量测应从钻孔平台顶顶
起算至于孔底
清孔后 对孔底的沉淀厚度进行检验
2）清孔
② 清孔的质量要求：孔底沉淀厚度应符合设计规定，设计未规定时：
摩擦桩：直径≤1.5m的桩，≤200mm；
对桩径>1.5m、桩长>40m或土质较差的桩≤300mm；
端承桩：沉淀厚度不大于设计规定，设计未规定时≤50mm。
（6）灌注水下混凝土
① 混凝土
② 水下灌注用：钢导管，内径宜为200～350mm。
使用前：水密承压和接头抗拉试验，严禁用压气试压。进行水密试验的水压应不小于
8
www.haixue.com嗨学网 | 职业价值点亮者
孔内水深1.3倍的压力。
2）水下混凝土的配制要求
① 水泥：采用火山灰水泥、粉煤灰水泥、普通硅酸盐水泥或硅酸盐水泥，采用矿渣水
泥时应采取防离析的措施；粗集料：宜选用卵石；细集料：宜采用级配良好的中砂。
③ 混凝土拌合物，灌注时应能保持足够的流动性。坍落度宜为160～220mm，且应充
分考虑气温、运距及施工时间的影响导致的明落度损失。
（3）灌注水下混凝土
① 灌注时间不得长于首批混凝土初凝时间。
② 混凝土运至灌注地点，应检查其均匀性和坍落度等。
③ 首批灌注混凝土的数量应能满足导管首次埋置深度1.0m以上的需要，所需混凝土
数量可按式（2B313014-2）。
⑤ 导管的埋置深度宜控制在2～6m，并应随时测探桩孔内混凝土面的位置，及时调整
导管埋深；在确保能将导管顺利提升的前提下，但最大埋深应不超过9m。
9
www.haixue.com嗨学网 | 职业价值点亮者
⑥ 灌注时应采取措施防止钢筋骨架上浮。当灌注的混凝土顶面距钢筋骨架底部以下
1m左右时，宜降低灌注速度；混凝土顶面上升到骨架底部4m以上时，宜提升导管，使其
底口高于骨架底部2m以上后再恢复正常灌注速度。
⑨ 灌注桩桩顶高程应比设计高程高出不小于0.5m，超灌的多余部分在承台施工前或
接桩前应凿除，凿除后的桩头应密实、无松散层，混凝土应达到设计规定的强度等级。
3. 灌注桩的混凝土质量检验要求
（2）对桩身的完整性进行检验
① 宜选择有代表性的桩采用无破损法进行检测，重要工程或重要部位的桩宜逐桩进行
检测；
② 设计有规定或对无破损法检测和桩的质量有疑问时，应采用钻取芯样法对桩进行检
测；
③ 当需检验柱桩的桩底沉淀与地层的结合情况时，其芯样应钻至桩底0.5m以下。
【补充】无破损检测法：超声波法、机械阻抗法、水电效应法等。
【2015】钻孔灌注桩施工中，钻孔至设计孔深后，其紧后工序是（ ）。
A. 下放导管
B. 清孔
C. 钢筋笼制作及安放
D. 灌注水下混凝土
【答案】B
【例题】采用导管法灌注水下混凝土前，应对导管作（ ）。
A. 抗剪和抗拉试验
B. 水密和抗压试验
10
www.haixue.com嗨学网 | 职业价值点亮者
C. 水密承压和抗拉试验
D. 闭水和抗弯试验
【答案】C
【案例节选】
【问题】写出图中设备或设施A、B、C的名称与该回旋钻机的类型。
【答案】A为泥浆泵、B为泥浆池、C为沉淀池（或沉渣池）；该钻机为正循环回旋钻
机。
三、挖孔桩施工【关键点：安全】
适用范围：在无地下水或有少量地下水，且较密实的土层或 风化岩层中，或无法采用
机械成孔或机械成孔非常困难且水文、 地质条件允许的地区。
岩溶地区和采空区不直采用人工挖孔施工。
不得采用人工挖孔施工：孔内空气污染物超过三级标准浓度 限值，且无通风措施时；
桩径或最小边宽度小1200mm。
挖孔桩施工现场应配备气体浓度检测仪器，进入桩孔前应先通风15min以上，并经检
查确认孔内空气符合规定的三级标准浓度限值。
人工挖孔作业时，应持续通风，现场应至少备用1套通风设备。
11
www.haixue.com嗨学网 | 职业价值点亮者
技术要求 安全要求
1. 专项施工方案并进行安全技术交底
1. 制定专项施工方案 3. 安全帽、系安全带，安全绳、防滑鞋
2. 孔口处应设高出地面 不 4. 防水带罩灯泡照明，安全电压，防水绝缘电缆，并应设置
小于300mm的护圏 漏电保护器
3. 间隔交错跳挖 5. 保持孔内空气质量符合相关要求；
4. 挖一节浇筑一节护壁，不超 孔深大于10m，必须采机械强制通风措施
过1m；护壁拆模： 强度达 6. 孔深不宜超过15m，超过15m：① 孔内应配备有效的通信
5MPa时 器材，且孔内连续作业不得超过2h
5. 孔壁支护不得占用桩径尺 ② 应采用钢筋混凝土护壁，护壁上爬梯每间隔8m设 一处休
寸。挖孔过程中经常检查桩孔 息平台
尺寸、平面位置和竖轴线倾斜 ③ 超过30m的应配备作业人员升降设备
情况 8. 孔内爆破宜：浅眼松动爆破法。孔深大于5m时必须采用电
雷管爆破
【2020】关于桥梁挖孔桩基础施工正确的有（ ）。
A. 施工现场应配备气体浓度检测仪器
B. 孔深超过15m的桩孔作业人员连续作业不得超过2h
C. 孔深15m是作业人员可利用卷扬机上下桩孔
D. 进入桩孔前应先通风10min以上
E. 岩溶和采空区不得采用挖孔桩施工
【答案】ABE
【例题】关于挖孔灌注桩施工技术要求的说法，正确的是（ ）。
A. 孔口处应设置高出地面不小于300mm的护圈
B. 挖孔施工时，相邻两桩孔可同时开挖
C. 采用混凝土护壁支护的桩孔，全部挖完后再护壁
D. 桩孔直径应符合设计规定，孔壁支护可以占用桩径尺寸
【答案】A
12
www.haixue.com嗨学网 | 职业价值点亮者
【例题】挖孔桩孔内有岩层需要爆破时，应采用（ ）爆破。
A. 药壶炮
B. 猫洞炮
C. 深孔炮
D. 浅眼炮
【答案】D
【解析】桩孔内遇岩层需爆破作业时，应进行专项爆破设计，且宜采用浅眼松动爆破
法。
【例题】根据《公路工程施工安全技术规程》规定，人工挖孔桩允许的最大深度为
（ ）。
A. 10m
B. 15m
C. 18m
D. 20m
【答案】B
