本节框架

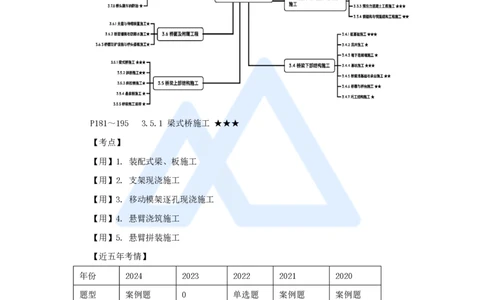

P181～195 3.5.1 梁式桥施工 ★★★
【考点】
【用】1. 装配式梁、板施工
【用】2. 支架现浇施工
【用】3. 移动模架逐孔现浇施工
【用】4. 悬臂浇筑施工
【用】5. 悬臂拼装施工
【近五年考情】
年份 2024 2023 2022 2021 2020
题型 案例题 0 单选题 案例题 案例题
分值 12 0 1 5 5
1
www.haixue.com嗨学网 | 职业价值点亮者

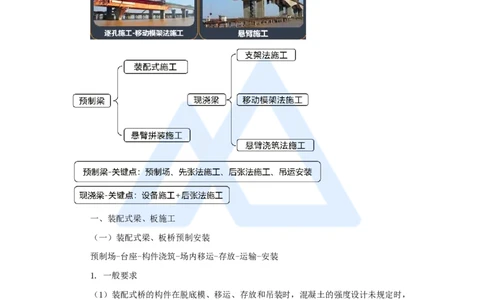

一、装配式梁、板施工
（一）装配式梁、板桥预制安装
预制场-台座-构件浇筑-场内移运-存放-运输-安装
1. 一般要求
（1）装配式桥的构件在脱底模、移运、存放和吊装时，混凝土的强度设计未规定时，
应不低于设计强度的80%。
（5）对分层、分段安装的构件，应在先安装的构件可靠固定且受力较大的接头混凝土
设计未规定时，应达到设计强度的80%后方可继续安装。
3. 构件预制台座的地基应具有足够的承载能力，并应符合下列规定：
（2）预制台座表面应光滑、平整，在2m长度上平整度的允许偏差应不超过2mm，且
应保证底座或底模的挠度不大于2mm。
（3）对预应力混凝土梁、板构件跨度设置相应的预拱度。当后张预应力混凝土梁预计
2
www.haixue.com嗨学网 | 职业价值点亮者
的上拱度值较大时，可考虑在预制台座上设置反拱。
4. 各种构件混凝土的浇筑应符合下列规定

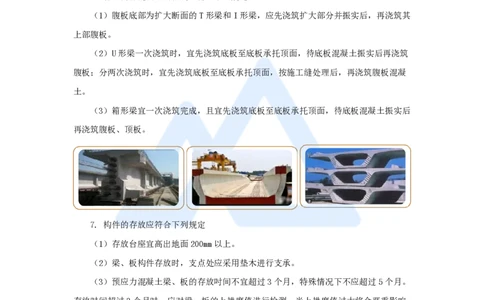

（1）腹板底部为扩大断面的T形梁和I形梁，应先浇筑扩大部分并振实后，再浇筑其
上部腹板。
（2）U形梁一次浇筑时，宜先浇筑底板至底板承托顶面，待底板混凝土振实后再浇筑
腹板；分两次浇筑时，宜先浇筑底板至底板承托顶面，按施工缝处理后，再浇筑腹板混凝
土。
（3）箱形梁宜一次浇筑完成，且宜先浇筑底板至底板承托顶面，待底板混凝土振实后
再浇筑腹板、顶板。
7. 构件的存放应符合下列规定
（1）存放台座宜高出地面200mm以上。
（2）梁、板构件存放时，支点处应采用垫木进行支承。
（3）预应力混凝土梁、板的存放吋间不宜超过3个月，特殊情况下不应超过5个月。
存放时间超过3个月时，应对梁、板的上拱度值进行检测，当上拱度值过大将会严重影响
后续桥面铺装施工或梁、板混凝土产生严重开裂时，则不得使用。
（4）当构件多层叠放时，层与层之间应以垫木隔开，各层垫木的位置应设在设计规定
的支点处，上下层垫木应在同一条竖直线上；大型构件宜为2层，不应超过3层，小型构
件宜为6~10层。
3
www.haixue.com嗨学网 | 职业价值点亮者
9. 简支梁、板的安装应符合下列规定

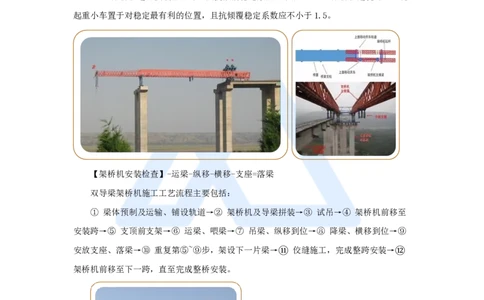

（3）架桥机进行安装作业时，其抗倾覆稳定系数应不小于1.3；架桥机过孔时，应将
起重小车置于对稳定最有利的位置，且抗倾覆稳定系数应不小于1.5。
【架桥机安装检查】-运梁-纵移-横移-支座=落梁
双导梁架桥机施工工艺流程主要包括：
① 梁体预制及运输、铺设轨道→② 架桥机及导梁拼装→③ 试吊→④ 架桥机前移至
安装跨→⑤ 支顶前支架→⑥ 运梁、喂梁→⑦ 吊梁、纵移到位→⑧ 降梁、横移到位→⑨
安放支座、落梁→⑩ 重复第⑤~⑨步，架设下一片梁→⑪ 佼缝施工，完成整跨安装→⑫
架桥机前移至下一跨，直至完成整桥安装。
（8）安装在同一孔跨的梁、板，其预制施工的龄期差不宜超过10d，梁、板上有预留
孔道的，其中心应在同一轴线上，偏差应不大于4mm。梁、板之间的横向湿接缝，应在一
孔梁、板全部安装完成后方可进行施工。
4
www.haixue.com嗨学网 | 职业价值点亮者
10. 先简支后连续的梁，其施工应符合下列规定
（1）先简支安装的梁，除应符合上述第9条的规定外，尚应设置临时支座进行支承。
在一片梁中，临时支座顶面的相对高差不应大于2mm。
（3）对湿接头处的梁端，应按施工缝的要求进行凿毛处理。永久支座应在设置湿接头
底模之前安装。
（4）湿接头的混凝土宜在一天中气温相对较低的时段浇筑，且一联中的全部湿接头应
一次浇筑完成。
（二）箱梁整孔预制安装
1. 预制场地的建设应符合上述第1条且符合下列规定：
（1）预制场地：制梁台座、存梁台座及运梁线路的地基应具有足够的承载能力，并应
5
www.haixue.com嗨学网 | 职业价值点亮者
有防排水设施；场地内的道路、料场等应硬化处理。
3. 箱梁的预制宜采用定型钢模板。
4. 梁体腹板下部的底板混凝土宜采用设于底模处的附着式振捣器振动；腹板混凝土宜
采用插入式振捣器及附着式振捣器辅助振捣。
5. 箱梁混凝土浇筑完成后，应及时进行覆盖和养护。
（1）当采取蒸汽养护
宜分为静停、升温、恒温、降温及自然养护五个阶段。
① 静停期间应保持蒸养棚内的温度不低于5℃；
② 混凝土浇筑完成4h后方可升温，且升温的速度不应大于10℃/h；
③ 恒温时应将温度控制在50℃以下；
④ 降温的速度不应大于5℃/h；
⑤ 蒸汽养护结束后，应立即进入自然养护阶段，且养护时间不宜少于7d；
⑥ 蒸养期间、拆除保温设施及模板时，梁体混凝土表层的温度与环境温度之差不得大
于15℃。
（2）当采取自然养护
① 对暴露于大气环境中的混凝土表面应采用适宜的材料进行覆盖，并洒水养护；
② 拆模后尚未达到养护时间的梁体混凝土表面，宜采用喷淋方式或采用养护剂喷洒养
护；
③ 当环境相对湿度小于60%时，自然养护的时间不宜少于28d；相对湿度大于或等于
60%时，不宜少于14d。
6. 张拉
（1）初张拉：梁体混凝土的抗压强度达到设计强度的1/3以上、弹性模量不低于设计
值的50%时，可对部分预应力钢束进行初张拉。
（2）终张拉：应在其混凝土抗压强度达到设计强度的80%、弹性模量不小于设计值的
80%后进行。
8. 箱梁的场内移运及存放应符合下列规定
（1）箱梁在场内的移运可采用龙门吊机或轮胎式移梁机。
（3）终张拉后吊运或滑移箱梁时，应在预应力孔道压浆浆体达设计规定强度后方可进
行。
10. 箱梁的架设安装应符合下列规定
6
www.haixue.com嗨学网 | 职业价值点亮者
（1）箱梁应采用通过技术质量监督部门产品认证的专用架桥机，或由海事部门颁发船
舶证书及起重检验证书的起重船进行架设安装。起重设备、吊架和吊具等应经试吊确认安
全后方可用于正式施工，吊具应定期进行探伤检查。
（2）采用架桥机安装作业时，其抗倾覆稳定系数不应小于1.3；架桥机过孔时，起重
小车应位于对稳定最有利的位置，且抗倾覆稳定系数不应小于1.5。
11. 箱梁简支变连续
② 宜先将一联箱梁采用型钢在纵向予以临时固结，旦宜在一天中气温最低且温度场均
匀稳定的时段浇筑湿接头混凝土。
【例题】桥梁上部结构装配式施工技术，预制台座的间距应能满足施工作业要求；台
座表面应光滑、平整，在2m长度上平整度的允许偏差应不超过（ ）mm，且应保证底座或
底模的挠度不大于2mm。
A. 2
B. 3
C. 4
D. 5
【答案】A
【例题】后张预应力混凝土梁、板在孔道压浆后移运的，其压浆浆体强度应不低于设
计强度的（ ）。
A. 60%
B. 70%
C. 75%
D. 80%
【答案】D
二、支架现浇施工【关键点：支架安装+后张法的应用】
7
www.haixue.com嗨学网 | 职业价值点亮者
地基处理→支架搭设→模板系统安装→支架加载预压→（底板、腹板）钢筋、预应力
安装→内模安装→→（顶板钢筋及预应力管道安装）混凝土浇筑→混凝土养护→预应力张
拉→预应力孔道压浆→落架、模板支架拆除。
（1）梁式桥梁、板的现场浇筑支架形式
可采用满布支架或梁式支架。
① 支架应稳定、牢固，其地基应采取换填压实、混凝土条形基础、桩基础加混凝土横
梁等处理形式，使其具有足够的承载力。
② 满布支架的地基表面应平整，并应有防排水措施。
④ 对梁式桥现浇支架，应根据支架的类型和结构形式、地基的沉降量和承载能力，以
及荷载大小等因素，按前述 “3.2 常用模板、支架和拱架设计与施工”的规定确定是否采
取预压措施。
8
www.haixue.com嗨学网 | 职业价值点亮者
顺桥向：从低处向高处进行浇筑
横桥向：对称
混凝土的浇筑 混凝土如采用分次浇筑；施工缝：凿毛、清理、同配比
混凝土浇筑过程中，应对支架的变形、位移、节点和 卸架设备
的压缩、支架地基的沉降等进行监测
三、移动模架逐孔现浇施工
移动模架适用条件：20～70m跨径，梁体断面形式基本相同，多跨简支和连续梁的就
地浇筑。
连续施工时每孔仅在0.2L～0.25L附近处（L为跨长）设一道横向工作缝。
1. 施工过程的主要工序
支腿或牛腿托架安装、主梁安装、导梁安装、模板系统与液压电气系统及其他附属设
施安装、加载试验、支座安装、预拱度设置与模板调整、绑扎底板及腹板钢筋、预应力系
统安装、内模就位、顶板钢筋绑扎、箱梁混凝土浇筑、内模脱模、施加预应力和管道压浆
及落模拆底模及滑模纵移。
【关键点：移动模架安装+后张法的应用】
2. 模架的组成：
移动模架主要由主梁导梁系统、吊架支撑系统、模板系统、移位调整系统、液压电气
系统及辅助设施等部分组成。
9
www.haixue.com嗨学网 | 职业价值点亮者
3. 移动模架施工要点
（1）模架足够的承载能力、刚度和稳定性。
（2）混凝土浇筑顺序：
纵向：首孔-桥台向悬臂端、中间孔-悬臂段向已浇梁段、末孔-最后一个墩位处与已浇
梁段合龙。
横向：对称
（3）拆模时间：
（4）模架在移动过孔时的抗倾覆稳定系数应不小于1.5。
10
www.haixue.com嗨学网 | 职业价值点亮者
（5）每完成一孔梁的施工，均应对模架的关键部位及支承系统等进行检查，发现问题
后应及时处理。
【例题】梁式桥现浇施工时，梁体混凝土在顺桥向宜（ ）进行浇筑。
A. 从高处向低处
B. 从低处向高处
C. 对称
D. 按桩号顺序
【答案】B
【2015案例节选】写出图5、图6中构件A、B、C的 名称。
【答案】A是主梁（或主桁梁）、B是导梁（或鼻梁）、C是牛腿支承托架（或牛腿横
梁）。
【案例节选】事件一：为了保证梁浇筑筑质量，施工单位采取下列措施进行施工。
（1）首孔梁的混凝土在顺桥向从悬臂端开始向桥台进行浇筑，中间孔从已浇梁段开始
向悬臂端推进浇筑，末孔从一联中最后一个墩位处向已浇梁段推进浇筑，最终与已浇梁段
接合。梁体混凝土在横桥向应对称浇筑。
（2）一孔梁的混凝土浇筑施工完成后，内模中的侧向模板应在混凝土抗压强度达到
2.5MPa后，顶面模板应在混凝土抗压强度达到设计强度等级的70%后，方可拆除；外模架
应在梁体建立预应力后方可卸落。
【问题】改正事件一中的错误之处。
【答案】
（1）首孔梁的混凝土在顺桥向宜从桥台（或过渡墩）开始向悬臂端进行浇筑，中间孔
宜从悬臂端开始向已浇梁段推进浇筑。
（2）顶面模板应在混凝土抗压强度达到设计强度等级的75%后，方可拆除。
