闵行区 2016~2017 学年第一学期教学质量调研试卷
九年级理化（物理部分）
2016.12
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题 （共20分）
1. 我国家庭电路的电压是 ( )
A 220V B 110V C 24V D 1.5V

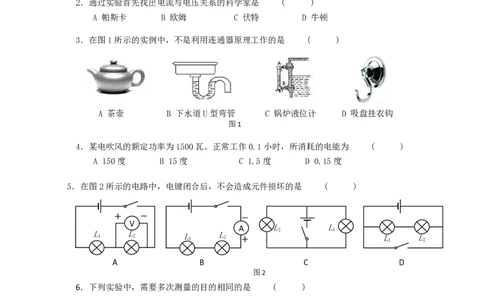

2．通过实验首先找出电流与电压关系的科学家是 ( )
A 帕斯卡 B 欧姆 C 伏特 D 牛顿
3．在图1所示的实例中，不是利用连通器原理工作的是 ( )
A 茶壶 B 下水道U型弯管 C 锅炉液位计 D 吸盘挂衣钩
图1
4．某电吹风的额定功率为1500瓦。正常工作0.1小时，所消耗的电能为 ( )
A 150度 B 15度 C 1.5度 D 0.15度
5．在图2所示的电路中，电键闭合后，不会造成元件损坏的是 ( )
＋ － －
V
L 1 L 2 L 1 L 2 A ＋ L 2 L 1 L 1 L 2
A B C D
图2
6．下列实验中，需要多次测量的目的相同的是 ( )
（1）测量某种物质的密度。 （2）测量小灯泡电功率。
（3）探究导体中电流与电压的关系。 （4）用电流表、电压表测电阻。
A（1）与（2） B（1）与（4）
C（2）与（4） D（2）与（3）
7．如图3所示，盛有水的轻质密封容器放在水平桌面上，水对容器底的压强为
p ，容器对桌面的压强为p 。将容器倒置后再放在水平桌面上，此时水对容器底的
水 容
压强为p´ ，容器对桌面的压强为p´ 。下列判断中正确的是 ( )
水 容
A p ＞p´ , p ＞p´ B p ＞p´ ，p ＜p´
水 水 容 容 水 水 容 容
C p ＜p´ , p ＞p´ D p ＜p´ ，p ＜p´
水 水 容 容 水 水 容 容
图3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
8．小宇在水中先放入大量食盐，待食盐不再溶解后，盐水密度为ρ，再放入鸡蛋，观察到鸡
蛋处于漂浮状态，如图4（甲）所示。液体静置一段时间后，此时盐水密度仍为ρ，她发现鸡蛋下
降至图4（乙）所示位置。对此过程的判断，正确的是 ( )
A 液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变
B 液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小
C 液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大
D 液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变

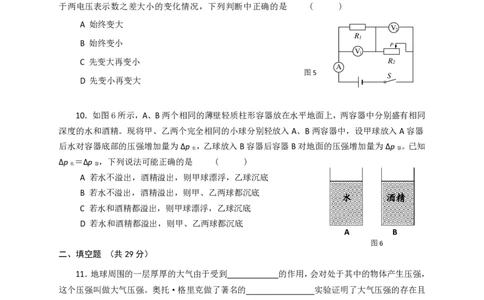

9．如图5所示的电路中，电源电压保持不变，电阻R 的阻值为10欧，变阻器R 上标有“20
1 2
欧 1安”的字样。闭合电键S后，在滑动变阻器的滑片从 R 的最左端向最右端移动过程中，关
2
于两电压表示数之差大小的变化情况，下列判断中正确的是 ( )
A 始终变大
B 始终变小
C 先变大再变小
图5
D 先变小再变大
10．如图6所示，A、B两个相同的薄壁轻质柱形容器放在水平地面上，两容器中分别盛有相同
深度的水和酒精。现将甲、乙两个完全相同的小球分别轻放入A、B两容器中，设甲球放入A容器
后水对容器底部的压强增加量为Δp ，乙球放入B容器后容器B对地面的压强增加量为Δp 。已知
水 容
Δp ＝Δp ，下列说法可能正确的是 ( )
水 容
A 若水不溢出，酒精溢出，则甲球漂浮，乙球沉底
B 若水不溢出，酒精溢出，则甲、乙两球都沉底
C 若水和酒精都溢出，则甲球漂浮，乙球沉底
D 若水和酒精都溢出，则甲、乙两球都沉底
二、填空题 （共29分）
11．地球周围的一层厚厚的大气由于受到 的作用，会对处于其中的物体产生压强，
这个压强叫做大气压强。奥托·格里克做了著名的 实验证明了大气压强的存在且
很大。通常海拔越高，大气压强越 。
12．钛合金是航空工业的重要材料，它的密度是 4500 千克/米 3。用钛合金制造神州十一号的
某零件，其体积为 1×10-4米 3，则质量为 千克。若再将该零件进行打磨，其质量 ，
密度 （均选填“变大”、“变小”或“不变”）。
13．某导体电阻为20欧，通过它的电流为0.2安，5秒内通过该导体横截面的电荷量为 库，
它两端的电压为 伏。当通过此导体的电流为0.5安时，它的电阻为 欧。
14．某邮轮满载时的排水量为1万吨，则满载时所受的浮力为 牛。游客们登上邮轮
后，邮轮所受的浮力将 （选填 “变大”、“变小”或“不变”）。
该邮轮上有几条“吃水线”，如图7所 示。若线（b）表示在东海航行
A
R
V
1
1
V
P
R 2
S
2
图4
水 酒精
A B
图6
甲
乙教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
时的吃水线，则在淡水中航行时的吃水线应是线 （选填“a”或“c”）。
15．在如图8所示的电路中，断开电键S，若a、b两电表都是电流表且示数之比为2:5，则电
阻R 、R 的连接方式为 联，电阻之比为 。若a、b两个电表都是电压表，闭合电键
1 2
S后，a、b两电表示数之比为 。
16．某电热器标有“16V 64W”字样，则它的额定电流为 安。若该用电器的电阻保
持不变，将它接在电压为8伏的电源上，它的额定功率是 瓦，此时的实际功率是 瓦。

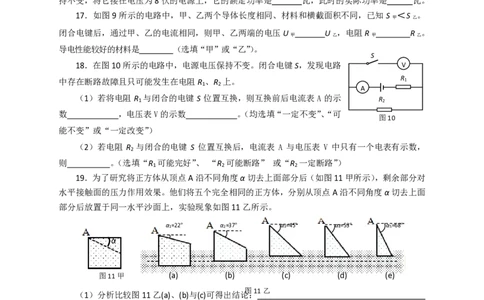

17．如图9所示的电路中，甲、乙两个导体长度相同、材料和横截面积不同，已知S ＜S 。
甲 乙
闭合电键后，通过甲、乙的电流相同，则甲、乙两端的电压U U ，电阻R R 。
甲 乙 甲 乙
导电性能较好的材料是 （选填“甲”或“乙”）。
S
18．在图10所示的电路中，电源电压保持不变。闭合电键S，发现电路 V
R
中存在断路故障且只可能发生在电阻R 、R 上。 1
1 2
A
（1）若将电阻 R 1 与闭合的电键 S 位置互换，则互换前后电流表 A 的示 R 2
数 ，电压表V的示数 。（均选填“一定不变”、“可
图10
能不变”或“一定改变”）
（2）若电阻 R 与闭合的电键 S 位置互换后，电流表 A 与电压表 V 中只有一个电表有示数，
2
则 。（选填“R 可能完好”、 “R 可能断路” 或“R 一定断路”）
1 2 2
19．为了研究将正方体从顶点A沿不同角度α切去上面部分后（如图11甲所示），剩余部分对
水平接触面的压力作用效果。他们将五个完全相同的正方体，分别从顶点A沿不同角度α切去上面
部分后放置于同一水平沙面上，实验现象如图11乙所示。
α1=22º α2=37º α3=45º α4=53º α5=68º
α
图11甲 (a) (b) (c) (d) (e)
图11乙
（1）分析比较图11乙(a)、(b)与(c)可得出结论：
。
（2）分析比较图11乙(c)、(d)与(e)可得出结论：
。
三、作图题 （共8分）
20．重为10牛的物体，放在水平地面上，用力的图示法在图12中画出物体对水平地面的压力F。
21．在图13所示的电路中，将小灯泡L 和L 分别填入电路的空缺处。要求：电压表只测L 两
1 2 1
端的电压。
22．在图 14 所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：
①L 与L 并联；②电键S同时控制L 与L 。
1 2 1 2
S
S
V L 1 A L 2教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
图12
图13 图14
四、计算题 （共23分）
23．某物体放入酒精中，物体排开酒精的体积为 1×10-3 米 3。求该物体所受到的浮力。（
酒精
=0.8×103千克/米3）

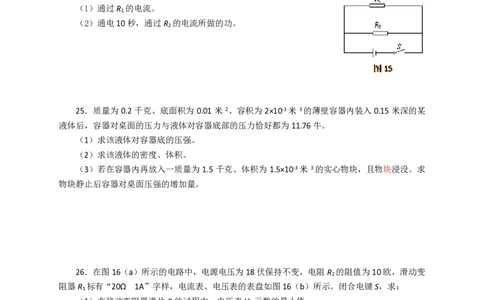

24．在如图15所示电路中，电阻R 的阻值为20欧，电阻R 的阻值为30欧，电源电压为12伏。
1 2
闭合电键S，求：
（1）通过R 的电流。
1
（2）通电10秒，通过R 的电流所做的功。
2
25．质量为0.2 千克、底面积为 0.01 米 2、容积为 2×10-3米 3的薄壁容器内装入 0.15 米深的某
液体后，容器对桌面的压力与液体对容器底部的压力恰好都为11.76牛。
（1）求该液体对容器底的压强。
（2）求该液体的密度、体积。
（3）若在容器内再放入一质量为 1.5 千克、体积为 1.5×10-3米 3的实心物块，且物块浸没。求
物块静止后容器对桌面压强的增加量。
26．在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R 的阻值为10欧，滑动变
2
阻器R 标有“20Ω 1Α”字样，电流表、电压表的表盘如图16（b）所示。闭合电键S，求：
1
（1）在移动变阻器滑片P的过程中，电压表V 示数的最小值。
1
（2）如果用另一个电阻R 和电源U分别替换电阻R 和原来的电源，并将另一个电压表V 并联
0 2 2
在电源两端。要求通过移动滑片P能使三个电表偏离零刻度的角度相同。通过计算确定不同情况下
满足要求的R 的阻值和对应电源电压U的最大值。
0
R 2 R 1 P
V
1
A
S
（a） 图16 （b）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
五、实验题 （共20分）
27．图17（A）所示的仪器名称是U形管液体 计，使用时可以通过观察U形管内液
面的 来反映液体内部压强的大小。在做“用电流表测电流”实验时，在连接电路
过程中，电键应处于 状态；若某小灯正常工作时的电流如图17（B）所示，则该小灯
表一 表二
序号 液体 h（米） m（千克） 序号 液体 h（米） 0 0 m（千克）
0 0 F
2
F
1
V
2
V
1
的额定电流为 安。
图17(A) 图17(B)
(A) (B) (C)
图18
28．图18所示是“验证 原理”实验的示意图。通过（A）与（C）
两图可以得知物体所受 力的大小；通过（B）与（C）两图可以得到
力的大小。该实验若用漂浮在液面的物块， （选填“能”或“不能”）验证
上述原理。 图19
29．某兴趣小组在研究液体内部压强规律时，所用实验器材有：长为0.2米的吸管（底部用蜡
封住）、电子天平、酒精（ρ=800千克/米3）、水、未知液体、刻度尺、细沙、柱状容器等。实验时，
他们首先在容器内装入足量水，并将适量细沙装入吸管中，用电子天平测出其总质量m。然后将该
吸管放入水中，如图19所示，用刻度尺测出其静止时浸入液体的深度h，记录相关实验数据于表一
中。接着，他们把水更换为酒精，重复上述过程，并记录数据于表二中。
（1）在本实验中，他们通过吸管总质量 m 来比较吸管底部所受液体压强的大小，其原理是二
力平衡条件及 。教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
1 0.08 0.0080 4 0.10 0.0080
2 水 0.10 0.0100 5 酒精 0.12 0.0096
3 0.12 0.0120 6 0.15 0.0120
（2）分析比较实验序号 的数据可得出液体内部压强和液体密度有关。
（3）分析比较实验序号1、2与3（或4、5与6）的数据可得出初步结论是：
。
（4）该小组一位成员把总质量为m 的吸管放入未知液体中，测得其静止时浸入液体的深度为
0
h （h <0.2米）。则该未知液体的密度为 （用m 、h 和ρ 的代数式表示）。
0 0 0 0 水
30．小闵同学在做“用电流表、电压表测电阻”的实验中，选用了若干节新的干电池作为电源，
标有“20 欧 1 安”字样的滑动变阻器及其它相关器材。他先用导线把待测电阻、滑动变阻器、电
流表、电源、电键串联连接，再把电压表并联接入电路中。实验中，小闵根据需要改变了电表量程，
但没改变各电表接入的位置。在保证电路安全的情况下小闵移动滑片，他记录下了电压表的最大示
数为 6 伏，最小示数为 2.6 伏；且观察到电压表的示数从 6 伏变化到4.5 伏时电流表示数的变化量
为0.29安。
（1）滑动变阻器上标有的“20欧 1安”字样，其意义是 。
（2）请判断电压表所接的位置，并简述理由。
（3）根据以上信息请将实验数据记录表填写完整。
物理量
电压Ux 电流Ix
实验序号 （伏） （安）
1
2
3教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
闵行区 2016 学年第一学期九年级质量调研考试
物理试卷 参考答案与评分标准
题号 答案要点及评分说明
1.A。 2.B。 3.D。 4.D。 5. C。 6. B。 7. A。 8.C。 9. D。 10. C。
一、20分
11．（1）重力； （2）马德堡半球； （3）小。
12．（4）0.45； （5）变小； （6）不变。
13．（7）1； （8）4； （9） 20。
二、29分
14. （10）9.8×107 ； （11）变大 ； （12）a。
（说明：除
15. （13）并； （14）5:2； （15）2:5。
注明外，其 16．（16）4； （17）64； （18）16。
余每空1
17．（19）=； （20）=； （21）甲。
18．（22）可能不变； （23）一定不变； （24）R 一定断路。（2分）
2
分，共29
19．（25）将正方体从顶点A截去角度α小于45º时，剩余部分对水平接触面的
分）
压力作用效果随α的增大而减小。（2分）
（26）将正方体从顶点A截去角度α大于45º时，剩余部分对水平接触面的
压力作用效果与α大小无关。（2分）
20．大小、方向、作用点各1分。 3分
三、8分 21．两个元件符号都正确2分。
22．电路连接正确3分。
23．本题3分（说明：公式1分，代入1分，结果1分）
F =ρ gV =0.8×103千克/米3×9.8牛/千克×1×10-3米3=7.84牛
浮 酒 排
24．本题5分
（1）I = U/R =12伏/20欧=0.6安 2分
1 1
（2）I = U/R =12 伏/30 欧=0.4 安 1 分
2 2
W =UI t=12 伏×0.4 安×10 秒=48 焦 2 分
2 2
25．本题共8分
（1）p =F /S=11.76牛/0.01米2=1176帕 2分
液 液
四、23分 （2）ρ =p /gh=1176帕÷（9.8牛/千克×0.15米）=800千克/米3 1分
液 液
G =F -G =11.76牛-0.2千克×9.8牛/千克=9.8牛 1分
液 容 容
V =m /ρ =G /ρ g
液 液 液 液 液
=9.8牛÷(9.8牛/千克×800千克/米3）=1.25×10-3米3 1分
（3）V =V +V -V =0.75×10-3米3
溢 液 物 容
m =ρ V =800千克/米3×0.75×10-3米3=0.6千克 1分
溢 液 溢
ΔP =ΔF /S=ΔG /S=(m -m )g/S 1分
容 容 容 物 溢
=（1.5千克-0.6千克）×9.8牛/千克÷ 0.01米2
=882帕 1分教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
26．本题共7分
（1）当电流最大（I=1安）时，R 分得的电压最多，电压表V 示数最小 １分
２ 1
U =U- U =18伏-1安×10欧=8伏 2分
1min 2
（2）V 表量程为0-3伏，V 表量程为0-15伏
1 2
若A表选0-0.6安，设偏转n格
U =0.1n 伏，I=0.02n 安，R = U /I=0.1n 伏/0.02n 安=5 欧 1 分
1 1 1
又因为两电压表偏转角度相同，所以U:U =5:1，U :U =4:1
1 2 1
R ：R =4:1，R =20欧
0 1 0
U =I ×R=0.6 安×（20 欧+5 欧）=15 伏 1 分
max max
若A表选0-3安，设偏转n格
同理可得，R =4欧 1分
0
此时电路允许通过的最大电流为1安，
所以U =I ×R=１安×（４欧+１欧）=5伏 １分
max max
27．（1）压强； （2）高度差； （3）断开； （4）0.26。
28．（5）阿基米德； （6）浮； （7）排开液体重； （8）能。
29．（9） p=F/S；
（10）2与4（或3与5）；
（11）同种液体，液体内部压强与深度成正比；（2分）
五、20分 （12）10ρ 水 m 0 / h 0 。 （2分）
30．（13）接入电路的最大阻值为20欧，允许通过的最大电流是1安。 1分
（说明：除
（14） R =△U/△I=(6伏-4.5伏)/0.29安=5.17欧
注明外，其 x
若电压表并在未知电阻两端，则I=U /R =6伏/5.17欧=1.16安>1安 1分
大 x
余每空1
∴电压表并在滑动变阻器两端 1分
分，共20
（15）（注：每行实验数据1分，共3分）
分）
物理量
电压Ux 电流Ix
实验序号 （伏） （安）
1 1.5 0.3
2 3 0.59
3 4.9 1教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
2017 年上海市闵行区中考物理一模试卷
参考答案与试题解析
一、选择题：每小题 2 分，共 20 分．
1．（2 分）（2017•闵行区一模）我国家庭电路的电压是（ ）
A．220V B．110V C．24V D．1.5V
【解答】解：因为家庭电路照明电压 220V、动力电压 380V、对人体安全电压不
高于 36V，一节干电池的电压 1.5V；所以正确的答案是 A 选项；
故选 A．
2．（2 分）（2017•闵行区一模）通过实验首先找出电流与电压关系的科学家是
（ ）
A．帕斯卡 B．欧姆 C．伏特 D．牛顿
【解答】解：通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这
就是欧姆定律．最早是德国物理学家欧姆于 1826 年总结得出的．
故选 B．
3．（2 分）（2017•闵行区一模）在如图所示的实例中，不是利用连通器原理工作
的是（ ）
A．
茶壶 B．
下水道 U 型弯管
第 10 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
C．
锅炉液位计 D．
吸盘挂衣钩
【解答】解：A、茶壶的结构是：上端开口，下部连通，即是一个连通器，故 A
不符合题意；
B、下水道 U 型弯管符合上端开口、底部连通的特点，是利用连通器的原理制成
的，故 B 不符合题意；
C、锅炉液位计符合上端开口、底部连通的特点，是利用连通器的原理制成的，
故 C 不符合题意；
D、吸盘挂衣钩是利用大气压的作用将其固定在光滑的墙面上的，不是利用连通
器原理工作的，故 D 符合题意．
故选 D．
4．（2 分）（2017•闵行区一模）某电吹风的额定功率为 1500 瓦．正常工作 0.1
小时，所消耗的电能为（ ）
A．150 度 B．15 度 C．1.5 度 D．0.15 度
【解答】解：P=1500W=1.5kW，t=0.1h，
由 P= 可得，消耗的电能为：W=Pt=1.5kW×0.1h=0.15kW•h=0.15 度．故
选 D．
5．（2 分）（2017•闵行区一模）在如图所示的电路中，电键闭合后，不会造成元
件损坏的是（ ）
A． B． C ．
第 11 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
D．
【解答】解：A、图中电压表与灯 L
2
并联，但接线柱接反了，指针会出现反偏，
容易损坏电压表，不合题意；
B、图中电流表串联在电路中，但接线柱接反了，指针会出现反偏，容易损坏电
流表，不合题意；
C、图中两灯泡并联，工作时互不影响，开关在干路可控制两只灯泡，连接正确，
符合题意；
D、图中电键闭合后，形成电源短路，会损坏电源，不合题意．
故选 C．
6．（2 分）（2017•闵行区一模）下列实验中，需要多次测量的目的相同的是（ ）
（1）测量某物体的密度．（2）测量小灯泡的电功率．
（3）探究导体中电流与电压的关系．（4）用电流表、电压表测电阻．
A．（1）与（2） B．（1）与（4） C．（2）与（4） D．（2）与（3）
【解答】解：（1）测量某物体的密度采用的是多次测量求平均值来减小误差；
（2）测量小灯泡的电功率是采用多次测量来判定影响灯泡功率的因素；
（3）探究导体中电流与电压的关系多次测量的目的是获得普遍规律；（4）
用电流表、电压表测电阻采用多次测量是为了减小误差．故选：B．
7．（2 分）（2017•闵行区一模）如图所示，盛有水的轻质密封容器放在水平桌面
上，水对容器底的压强为 p
水
，容器对桌面的压强为 p
容
．将容器倒置后再放在水
平桌面上，此时水对容器底的压强为 pʹ
水
，容器对桌面的压强为 pʹ
容
．下列判断中
正确的是（ ）
第 12 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
庞姐物理 满分有你
A．p
水
＞pʹ
水
，p
容
＞pʹ B．p
水
＞pʹ
水
，p
容
＜pʹ
容
容
C．p
水
＜pʹ
水
，p
容
＞pʹ D．p
水
＜pʹ
水
，p
容
＜pʹ
容
容
【解答】解：由图可知，容器的下部分横截面积小，上部分横截面积大，且容器
内没有装满水，
所以，将容器倒置后再放在水平桌面上时，容器内水的深度变小，
由 p=ρgh 可知，水对容器底的压强变小，即 p ＞pʹ ，故 CD
水 水
错误；因水平面上物体的压力和自身的重力相等，
所以，容器倒置后对桌面的压力不变，
由图可知，容器倒置后，桌面的受力面积变大，
由 p= 可知，容器对桌面的压强变小，即 p ＜pʹ ，故 A 正确、B 错误．
容 容
故选 A．
8．（2 分）（2017•闵行区一模）小宇在水中先放入大量食盐，待食盐不再溶解后，盐
水密度为 ρ，再放入鸡蛋，观察到鸡蛋处于漂浮状态，如图甲所示．液体静止一段时
间后，此时盐水密度仍为 ρ，她发现鸡蛋下降至图乙所示位置．对此过程
的判断，正确的是（ ）
A．液体对容器底部压强变大，鸡蛋受到浮力不变、重力不变
B．液体对容器底部压强不变，鸡蛋受到浮力变小、重力变小
C．液体对容器底部压强变大，鸡蛋受到浮力变大、重力变大
D．液体对容器底部压强变大，鸡蛋受到浮力变大、重力不变
【解答】解：
（1）由图可知，鸡蛋在甲、乙两杯中分别处于漂浮和悬浮状态，
鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，
物体漂浮或悬浮时，受到的浮力和自身的重力相等，
同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，故浮力变大，重力变
大，
第 13 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
F =G =m g，浮力相同．
浮 排 排
（2）ρ ＞ρ 时物体漂浮，ρ =ρ 时物体悬浮，
液 物 液 物
鸡蛋在乙杯中排开水的体积大于在甲杯中排开水的体积，则乙杯中液面大于甲杯
液面；
此时盐水密度仍为 ρ，由 p=ρgh，可知液体对容器底部压强变大，故只有 C 正确，
ABD 错误．
故选 C．
9．（2 分）（2017•闵行区一模）如图所示的电路中，电源电压保持不变，电阻 R
1
的阻值为 10 欧，变阻器 R
2
上标有“20 欧 1 安”的字样．闭合电键 S 后，在滑动
变阻器的滑片从 R
2
的最左端向最右端移动过程中，关于两电压表示数之差大小
的变化情况，下列判断中正确的是（ ）
A．始终变大 B．始终变小 C．先变大再变小 D．像变小再变大
【解答】解：由图可知，该电路为串联电路，电压表 V
1
测量的是 R
1
两端的电压，
电压表 V
2
测量的是 R
2
两端的电压，在滑动变阻器的滑片从 R
2
的最左端向最右
端移动过程中，电阻变大，其分担的电压变大，根据串联电路的电压规律可知，
V
1
的示数变小，故电压表 V
1
和电压表 V
2
的示数之差变小．
故选：D．
10．（2 分）（2017•闵行区一模）如图所示，A、B 两个相同的薄壁轻质柱形容器
放在水平地面上，两容器中分别盛有相同深度的水和酒精．现将甲、乙两个完全
相同的小球分别轻放入 A、B 两容器中，设甲球放入 A 容器后水对容器底部的压
强增加量为△p ，乙球放入 B 容器后容器 B 对地面的压强增加量为△p ．已知
水 容
△p =△p ，下列说法可能正确的是（ ）
水 容
第 14 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
A．若水不溢出，酒精溢出，则甲球漂浮，乙球沉底
B．若水不溢出，酒精溢出，则甲、乙两球都沉底
C．若水和酒精都溢出，则甲球漂浮，乙球沉底
D．若水和酒精都溢出，则甲、乙两球都沉底
【解答】解：A、水不溢出，则甲球漂浮，△F =ρ gV =ρ V g；酒精溢出，
A 水 排 球 球
乙球沉底，则有，△F =ρ V g﹣ρ V g，由乙球沉底，ρ ＞ρ ，△F
B 球 球 酒精 酒精 球 酒精 A
＞△F
B
，与题意不符 A 错误；
B、D 因为小球放入 A 容器后，水不溢出，水面上升高度：△h ，
水
=
所以物块排开水的体积：V =△h ①；
排水 水
×S
A
=S
A
×
因为 B 对地面压强增加是由于增加了物块的重引起
的，所以 m
物
g=△p
容器
S
B
②
由 ：可得 m =ρ V × ，
物 水 排水
由题意知，S
A
=S
B
，△p
容器
=△p
水
，
所以，m =ρ V ③，
物 水 排
ρ
物
= = ≤ρ
水
，由浮力可知，物体在 A 中只有漂浮和悬浮两种状态，
不管什么状态甲球都不会沉底，故 B、D 错误；
C、水和酒精都溢出，△F =ρ V g﹣ρ V g，△F =ρ V g﹣ρ V ʹg，ρ ＞
A 球 球 水 溢 B 球 球 酒精 溢 水
ρ
球
＞ρ
酒精
，V
溢
与 V
溢
ʹ无法确定，有可能△F
A
=△F
B
，故 C 正确．
故选 C．
二、填空题：共 29 分，每空 1 分．
11．（3 分）（2017•闵行区一模）地球周围的一层厚厚的大气由于受到的 重力
第 15 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
作用，会对处于其中的物体产生压强，这个压强叫做大气压强．奥托•格里克做
了著名的 马德堡半球 实验证明了大气压强的存在且很大．通常海拔越高，大
气压强越 低 ．
【解答】解：（1）大气受重力并且具有流动性，因此会对处于其中的物体产生压
强，这个压强叫做大气压强；
（2）著名的马德堡半球实验证明了大气压的存在；
（3）通常海拔越高，大气压强越低．
故答案为：重力；马德堡半球；低．
12．（3 分）（2017•闵行区一模）钛合金是航空工业的重要材料，它的密度是 4500
千克/米 3．用钛合金制造神州十一号的某零件，其体积为 1×10﹣3 米 3．则质量
为 4.5 千克．若再将该零件进行打磨，其质量 减小 ，密度 不变 （均选填“变
大”、“变小”或“不变”）．
【解答】解：由 ρ= ，可得 m=ρV=4.5×10 3 千克/米 3×1×10﹣3 米 3 =4.5 千克；
将金属零件打磨后质量减少；因为密度不随物体的体积、形状的变化而变化，将
该零件进行打磨，它的密度将不变．
故答案为：4.5；减小；不变．
13．（3 分）（2017•闵行区一模）某导体电阻为 20 欧，通过它的电流为 0.2 安，5
秒内通过该导体横截面的电荷量为 1 库，它两端的电压为 4 伏．当通过此
导体的电流为 0.5 安时，它的电阻为 20 欧．
【解答】解：由 I= 可得，5 秒内通过该导体横截面的电荷量：
Q=It=0.2A×5s=1C，
由 I= 可得，导体两端的电压：
U=IR=0.2A×20Ω=4V，
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所
以，当通过此导体的电流为 0.5 安时，导体的电阻仍为 20Ω 不变．故
答案为：1；4；20．
第 16 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
14．（3 分）（2017•闵行区一模）某邮轮满载时的排水量为 1 万吨，则满载时所
受的浮力为 9.8×10 7 牛．游客们登上邮轮后，邮轮所受的浮力将 变大 （选
填“变大”、“变小”或“不变”）．该邮轮上有几条“吃水线”，如图所示．若线（b）
表示在东海航行时的吃水线，则在淡水中航行时的吃水线应是线 a （选填“a”
或“c”）．
【解答】解：（1）邮轮满载时所受浮力：
F =G =m g=1×10 4×10 3 kg×9.8N/kg=9.8×10 7 N；
浮 排 排
（2）游客们登上邮轮后，邮轮的总重力变大，
因邮轮始终处于漂浮状态，
所以，邮轮所受的浮力将变大；
由邮轮在东海和淡水中均处于漂浮状态，且自身的重力不变，淡水的密度小于海
水的密度，
所以，由 F =ρgV 的变形式 V = 可知，邮轮排开淡水的体积大于海水的体
浮 排 排
积，
则邮轮要下沉一些，即若线（b）表示在东海航行时的吃水线，则在淡水中航行
时的吃水线应是 a 线．
故答案为：9.8×10 7；变大；a．
15．（3 分）（2017•闵行区一模）在如图所示的电路中，断开电键 S，若 a、b 两
电表都是电流表且示数之比为 2：5，则电阻 R
1
、R
2
的连接方式为 并 联，电
阻之比为 5：2 ．若 a、b 两个电表都是电压表，变化电键 S 后，a、b 两电表
示数之比为 2：5 ．
第 17 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：（1）由电路图可知，电键 S 断开后，两电阻是并联的电流表 a 测量
R 的电流，电流表 b 测量 R 的电流，根据并联电路电压一定，电流与电阻成
1 2
反比知电阻之比为 5：2；
（2）由电路图可知，电键 S 闭合后，a、b 两个电表都是电压表，两电阻是串联
的，电压表 a 测量 R
2
的电压，电压表 b 测量 R
1
的电压，
根据串联电路电流一定，电压与电阻成正比知：电压之比为 2：5；
故答案为：并；5：2；2：5．
16．（3 分）（2017•闵行区一模）某电热器标有“16V 64W”字样，则它的额定电流
为 4 安．若该用电器的电阻保持不变，将它接在电压为 8 伏的电源上，它的
额定功率是 64 瓦，此时的实际功率是 16 瓦．
【解答】解：
已知电热器的额定电压和额定功率，由 P=UI 可得，它的额定电流：
I= = =4A；
由 I= 可得，电热器的电阻：
R= = =4Ω，
将它接在电压为 8 伏的电源上，它的额定功率仍是 64W；
此时的实际功率：
P= = =16W．
故答案为：4；64；16．
17．（3 分）（2017•闵行区一模）如图所示的电路中，甲、乙两个导体长度相同、材
料和横截面积不同．已知 S
甲
＜S
乙
．闭合电键后，通过甲、乙的电流相同，则
第 18 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
甲、乙两端的电压 U = U ，电阻 R = R ．导电性能较好的材料是 乙（相
甲 乙 甲 乙
同“甲”或“乙”）．
【解答】解：由电路图可知，甲、乙导体并联，
因并联电路中各支路两端的电压相等，
所以，甲、乙两端的电压 U =U ，
甲 乙
因通过甲、乙的电流相同，
所以，由 I= 的变形式 R= 可知，两导体的电阻相等，
因导体的电阻与导体的材料、长度、横截面积和温度有关，
所以，若甲、乙两个导体的材料、长度相同且 S ＜S 时，乙的电阻较大，
甲 乙
而实际上两者的材料不同，电阻相等，则乙的导电性能好．
故答案为：=；=；乙．
18．（3 分）（2017•闵行区一模）在如图所示的电路中，电源电压保持不变．闭
合电键 S，发现电路中存在断路故障且只可能发生在电阻 R
1
、R
2
上．
（1）若将电阻 R
1
与闭合电键 S 位置互换，则互换前后电流表 A 的示数 可 能
不
变 ，电压表 V 的示数 可能不变 ．（均选填“一定不变”、“可能不变”或“一定
改变”）．
（2）若电阻 R 与闭合的电键 S 位置互换后，电流表 A 与电压表 V 只有一个电
2
表
有示数，则 R
2
可能断路 （．选填“R
1
可能完好”、“R
2
可能断路”或“R
2
一定断路”）．
【解答】解：（1）电阻 R
1
与闭合电键 S 位置互换前，两电阻串联，电压表测量教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
第 19 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
电阻 R 的电压．互换后只有电阻 R 的电路．若电阻 R 断路，电压表测量电源
2 2 2
电
压，电流表无示数，若总电阻 R
2
短路，电压表测量电源电压，有示数，电流表
有示数；若电阻 R
1
断路，电压表始终无示数，电流表也无示数；若电阻 R
1
短路，
电流表示数不变，电压表测量电源电压，综合分析电流表示数可能不变，电压表
可能不变．
（2）若电阻 R
2
与闭合的电键 S 位置互换后，只有电阻 R
1
的电路．总电阻减小，
根据欧姆定律知电流变大，电压表无示数，故障可能为；R
1
断路或 R
2
断路，故
选 R
2
可能断路．
故答案为：（1）可能不变；可能不变；（2）R
2
可能断路．
19．（5 分）（2017•闵行区一模）为了研究将正方体从顶点 A 沿不同角度 α 切去
上面部分后（如图甲所示），剩余部分对水平接触面的压力作用效果．他们将五
个完全相同的正方体，分别从顶点 A 沿不同角度 α 切去上面部分后放置于同一
水平沙面上，实验现象如图乙所示．
（1）分析比较图乙中（a）、（b）与（c）可得出结论： α≤45°时切去角度 α 越
大，正方体剩余部分对水平面压力的作用效果越不明显 ．
（2）分析比较图乙（c）、（d）与（e）可得出结论： α≥45°时切去角度 α 越大，
正方体剩余部分对水平面压力的作用效果越明显 ．
【解答】解：
（1）由图（a）、（b）与（c），可知将 α（α≤45°）角度上面部分后切去后，α 角
度越大，（压力减小，受力面积不变）剩余部分使沙面凹陷程度越小，
可得出结论：α≤45°时切去角度 α 越大，正方体剩余部分对水平面压力的作用效
果越不明显；
（2）由图（c）、（d）与（e），可知将 α（α≥45°）角度上面部分后切去后，α 角
度越大，（压力、受力面积减小）剩余部分使沙面凹陷程度越大，
第 20 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
可得出结论：α≥45°时切去角度 α 越大，正方体剩余部分对水平面压力的作用效
果越明显．
故答案为：（1）α≤45°时切去角度 α 越大，正方体剩余部分对水平面压力的作用
效果越不明显；
（2）α≥45°时切去角度 α 越大，正方体剩余部分对水平面压力的作用效果越明
显．
三、作图题：共 8 分，每个 2 分．
20．（2 分）（2017•闵行区一模）重力 10 牛的物体放在水平面上，请用力的图
示法在右图中画出它对水平面的压力 F．
【解答】解：物体放在水平地面上，压力的大小与物体的重力大小相等，F=G=10N，
方向垂直于地面向下，作用点在地面，设定标度为 5N，压力的图示如下：
21．（3 分）（2017•闵行区一模）在如图所示的电路中，将小灯泡 L 和 L 分
1 2
别填入电路的空缺处．要求：电压表只测量 L
1
两端的电压．
【解答】解：由题意可知，电压表只测量 L
1
两端的电压，则左边为灯泡 L
1
，右
边为灯泡 L
2
，如下图所示：
第 21 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
22．（3 分）（2017•闵行区一模）在如图所示的电路中，有两根导线尚未连接，
请用笔画线代替导线补上，补上后要求：①L
1
与 L
2
并联；②电键 S 同时控制 L
1
与 L ．
2
【解答】解：两灯并联，S 在干路上，电表表与 L
1
串联，如下图所示：
四、计算题：共 23 分．
23．（5 分）（2017•闵行区一模）某物体放入酒精中，物体排开酒精的体积为 1
×10﹣3 米 3．求该物体所受的浮力．（ρ =0.8×10 3 千克/米 3）
酒精
【解答】解：物体受到的浮力：
F =ρ gV =0.8×10 3 kg/m 3×9.8N/kg×1×10﹣3 m 3 =7.84N．
浮 酒精 排
答：该物体所受的浮力为 7.84N．
24．（6 分）（2017•闵行区一模）在如图所示电路中，电阻 R
1
的阻值为 20 欧，电
阻 R 的阻值为 30 欧，电源电压为 12 伏．闭合电键 S，
2
求：（1）通过 R 的电流．
1
第 22 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
（2）通电 10 秒，通过 R
2
的电流所做的功．
【解答】解：由电路图可知，两电阻并联．（1）
因并联电路中各支路两端的电压相等，所以，
通过 R
1
的电流：
I
1
= = =0.6A；
（2）通电 10s 通过 R
2
的电流所做的功：
W
2
=UI
2
t= t= ×10s=48J．
答：（1）通过 R
1
的电流为 0.6A；
（2）通电 10 秒，通过 R
2
的电流所做的功为 48J．
25．（6 分）（2017•闵行区一模）质量为 0.2 千克、底面积为 0.01 米 2、容积为
2×10﹣3 米 3 的薄壁容器内装入 0.15 米深的某液体后，容器对桌面的压力与液体
对容器底部的压力恰好都为 11.76 牛．
（1）求该液体对容器底的压强．
（2）求该液体的密度、体积．
（3）若在容器内再放入一质量为 1.5 千克、体积为 1.5×10﹣3 米 3 的实心物块，
且物块浸没．求物块静止后容器对桌面压强的增加量．
【解答】解：
（1）液体对容器底部的压强：
p= = =1176Pa，
（2）由 p=ρ gh 可得该液体的密度：
液
ρ = = =0.8×10 3 kg/m 3，
液
容器的重力 G =m g=0.2kg×9.8N/kg=1.96N，
容 容
容器对桌面的压力等于容器与液体的重力，
则液体的重力为 G =11.76N﹣1.96N=9.8N，
液
第 23 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
液体的质量 m = = =1kg，
液
根据 ρ= 可得液体的体积：
V = =
=1.25×10﹣3
m
3．
液
（3）物块浸没，物块和水的总体积 V=1.5×10﹣3 m 3+0.01m 2×0.15m=3×10﹣
3 m 3．而容器容积 V =2×10﹣3 m 3，所以溢出水的体积 V =V﹣V =3×10﹣3 m 3
容 溢 容
﹣2×10﹣3 m 3 =1×10
﹣
3 m 3，
溢出水的质量：
m =ρ 水 V =1×10 3 kg/m 3×1×10﹣3 m 3 =1kg，
溢 溢
物块静止后容器对桌面压力的增加量：
△F=G ﹣G =m g﹣m g=1.5kg×9.8N/kg﹣1kg×9.8N/kg=4.9N，
物 溢 物 溢
容器对桌面压强的增加量：
△p= = =490Pa．
答：（1）该液体对容器底的压强为 1176Pa；
（2）该液体的密度为 0.8×10 3 kg/m 3、体积为 1.25×10﹣3 m 3；
（3）容器对桌面压强的增加量为 490Pa．
26．（6 分）（2017•闵行区一模）在如图（a）所示的电路中，电源电压为 18 伏
保持不变，电阻 R
2
的阻值为 10 欧，滑动变阻器 R
1
标有“20Ω 1A”字样，电流表、
电压表的表盘如图（b）所示．闭合电键 S，求：
（1）在移动变阻器滑片 P 的过程中，电压表 V
1
示数的最小值．
（2）如果用另一个电阻 R
0
和电源 U 分别替换电阻 R
2
和原来的电源，并将另一
个电压表 V
2
并联在电源两端．要求提供移动滑片 P 能使三个电表偏离零刻度的
角度相同．提供计算确定不同情况下满足要求的 R
0
的阻值和对应电源电压 U 的
最大值．
第 24 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：（1）由 a 图可知，R
1
与 R
2
串联，电压表 V
1
测 R
2
电压，电流表测电
路电流，当滑片于最左端时，R
2
未接入电路，电压表示数为最小值 0；
（2）用另一个电阻 R
0
和电源 U 分别替换电阻 R
2
和原来的电源，并将另一个电
压表 V 并联在电源两端，替换后电路如图 1 所示由图可知，R 与 R 串联，电
2 0 1
压
表 V
1
测 R
1
两端电压 U
1
，电压表 V
2
测电源电压 U，根据串联电路的电压规律可知：
U=U
0
+U
1
，即电压表 V
2
的示数会大于 V
1
的示数，要使它们的指针偏转解度相同，
可知电压表 V
1
采用 0﹣3V 量程，最小分度 0.1V，电压表 V
2
采用 0﹣15V 量程，
最小分度为 0.5V，电压表、电流表的指针偏离零刻度线的角度恰好相同，则指针
偏转的格数 n 相等，R
0
两端电压：U
0
=U﹣U
1
=5U
1
﹣U
1
=4U
1
若电流表采用 0﹣0.6A 量程，最小分度值为 0.02A，电路中最大电流 I =0.6A，
大
当三表的偏转角度相同（即指针偏转的格数 n 相等）时，
R
1
的电阻：R
1
= = =5Ω，
R
0
的电阻：R
0
= = =4×5Ω=20Ω，
电源最大电压：U
大
=（R
1
+R
0
）I
大
=（5Ω+20Ω）×0.6A=15V；
若电流表采用 0﹣3A 量程，最小分度值为 0.1A，电路中最大电流 I =3A，当三表
大
的偏转角度相同（即指针偏转的格数 n 相等）时，
R
1
的电阻：R'
1
= = =1Ω，
R
0
的电阻：R'
0
= = =4×1Ω=4Ω，
电源最大电压：U' =I' （R' +R' ）=（1Ω+4Ω）×3A=15V；答：
大 大 1 0
（1）电压表 V
1
示数的最小值为 0；
（2）电流表采用 0﹣0.6A 量程，R
0
的阻值为 20Ω，对应电源电压 U 的最大值为
第 25 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
15V；
电流表采用 0﹣3A 量程，R
0
的阻值为 4Ω，对应电源电压 U 的最大值为 15V．
五、实验题：共 20 分.
27．（4 分）（2017•闵行区一模）图（A）所示的仪器名称是 U 形管液体 压强
计．使用时可以通过观察 U 形管内液面的 高度差 来反映液体内部压强的大
小．在做“用电流表测电流”实验时，在连接电路观察中，电键应处于 断开 状
态；若某小灯正常工作时的电流如图（B）所示，则该小灯的额定电流为 0.26 安．
【解答】解：（1）图（A）所示的仪器名称是 U 形管液体压强计．使用时可以通
过观察 U 形管内液面的高度差来反映液体内部压强的大小．液体压强计两边液
面的高度差越大说明压强计探头处受到的液体压强越大；
（2）在做“用电流表测电流”实验时，在连接电路观察中，电键应处于断开状态；
电流表量程是 0～0.6A，最小分度值是 0.02A，电流表示数为 0.26A；
故答案为：压强；高度差；断开；0.26．
28．（4 分）（2017•闵行区一模）如图所示是“验证 阿基米德 原理”实验的示意
图．通过（A）与（C）两图可以得知物体所受 浮 力的大小；通过（B）与（C）
两图可以得到 排开液体重 力的大小．该实验若用漂浮在液面的物块，能 （选
填“能”或“不能”）验证上述原理．
第 26 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
【解答】解：阿基米德原理的内容是：浸在液体中的物体受到竖直向上的浮力，
大小等于它排开液体的重力；由图可知，可以验证阿基米德原理”实验；
先测出物体的重力 F
1
，然后将物体浸入水中，弹簧测力计的示数就会减小，减小
的示数就是物体受到的浮力，根据 A 和 C 两个步骤，利用 F
1
﹣F
2
就可以测出浮
力；
由（B）与（C）两图可以得到排开液体体积 V=V
2
﹣V
1
，再利用 G=mg=ρVg 可求得
排开液体重力的大小，然后比较浮力和排开液体重力的大小，从而验证 阿基米
德原理．
该实验若用漂浮在液面的物块，此时 F =G，弹簧测力计的示数为 0，所以能验
浮
证上述原理．
故答案为：阿基米德；浮；排开液体重；能．
29．（4 分）（2017•闵行区一模）某兴趣小组在研究液体内部压强规律时，所用
实验器材有：长为 0.2 米的吸管（底部用蜡封住）、电子天平、酒精（ρ=800 千克
/米 3）、水、未知液体、刻度尺、细沙、柱状容器等．实验时，他们首先在容器
内装入足量水，并将适量细沙装入吸管中，用电子天平测出其总质量 m．然后将
该吸管放入水中，如图所示，用刻度尺测出其静止时浸入液体的深度 h，记录相
关实验数据于表一中．接着，他们把水更换为酒精，重复上述过程，并记录数据
与表二中．
表一
序 液体 h（米） m（千
号 克）
1 水 0.08 0.008
2 0.10 0.010
3 0.12 0.012
第 27 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
表二
序 液体 h（米） m（千
号 克）
4 酒精 0.10 0.008
5 0.12 0.096
6 0.15 0.012
（1）在本实验中，他们通过吸管总质量 m 来比较吸管底部所受液体压强的大小，
其原理是二力平衡条件及 漂浮条件 ．
（2）分析比较实验序号 2、4 或 3、5 的数据可得出液体内部压强和液体密度
有关．
（3）分析比较实验序号 1、2 与 3（或 4、5 与 6）的数据可得出初步结论是： 同
种液体，深度越深压强越大 ．
（4）该小组一位成员把总质量为 m
0
的吸管放入未知液体中，测得其静止时浸入
液体的深度为 h 0 （h 0 ＜0.2 米），则该未知液体的密度为 ρ=
（用 m
0
、h
0
和 ρ
水
的代数式表示）．
【解答】解：（1）该装置的工作原理是根据漂浮时浮力与重力是平衡力，大小相
等，故在本实验中，通过吸管总质量 m 来比较吸管底部所受液体压强的大小，
其原理是二力平衡条件及漂浮的条件；
（2）比较序号 2，4 或 3、5 数据可知，液体密度不相同，深度相同，吸管总质
量 m 不同即液体压强不同，可得出液体内部压强和液体密度有关．
（3）比较序号 1，2 与 3 三组数据可知，液体的密度相同，液体的深度不相同，
吸管总质量 m 不同即液体压强不同，可得出结论：同种液体，深度越深压强越
大．
（4）根据表一知当 m=0.01kg，h=0.1m 和漂浮的条件 F =G=mg
浮
得 ρ ghS=mg，
水
第 28 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
即 ρ
水
×0.1mS=0.01kg，
S= m
2
把总质量为 m
0
的吸管放入未知液体中，处于漂浮状态，浮力等于重力：F
浮 1
=G，
即 ρgh
0
S=m
0
g，则该未知液体的密度为 ρ= = ．
故答案为：（1）漂浮条件；（2）2、4 或 3、5；（3）同种液体，深度越深压强越
大；（4）ρ= ．
30．（8 分）（2017•闵行区一模）小闵同学在做“用电流表、电压表测电阻”的实
验中，选用了若干节新的干电池作为电源，标有“20 欧 1 安”字样的滑动变阻器
及其它相关器材．他先用导线把待测电阻、滑动变阻器、电流表、电源、电键串
联连接，再把电压表并联接入电路中．实验中，小闵根据需要改变了电表量程，
但没改变各电表接入的位置．在保持电路安全的情况下小闵移动滑片，他记录下
了电压表的最大示数为 6 伏，最小示数为 2.6 伏；且观察到电压表的示数从 6 伏
变化到 4.5 伏时电流表示数的变化量为 0.29 安．
（1）滑动变阻器上标有的“20 欧 1 安”字样，其意义是 表示滑动变阻器的最大
电阻为 20Ω，变阻器允许通过的最大电流为 1 安 ．
（2）请判断电压表所接的位置，并简述理由． 为保护电路的安全，连接电路
时，滑动变阻器连入电路中的电阻应最大，根据分压原理，此时变阻器的电压最
大，由串联电路的电压规律，待测电阻的最小，所以电压表并联在变阻器的两端；
（3）根据以上信息请将实验数据记录表填写完整．
物理量 电压 U
x
电流 I
x
实验序 （伏） （安）
号
1
2
3
【解答】解：（1）表示滑动变阻器的最大电阻为 20Ω，变阻器允许通过的最大电
第 29 页（共 32 页）教育资源分享店铺 网址：https://shop174951303.taobao.com/ 微信号：kingcsa333
流为 1 安；
（2）因电压表示数是变化的，所以电压表不可能并联在电源两端，只能并联在
待测电阻的两端或变阻器的两端．为保护电路的安全，连接电路时，滑动变阻器
连入电路中的电阻应最大，根据分压原理，此时变阻器的电压最大，由串联电路
的电压规律，待测电阻的最小，所以电压表并联在变阻器的两端；
（3）①滑动变阻器连入电路中的电阻最大时，根据分压原理，变阻器有最大电
压为 U
1
=6V，
根据欧姆定律，此时通过变阻器的电流 I
1
= = =0.3A；
②当逐渐减小变阻器连入电路中的阻值，电压表示数减小为 U =4.5V 时，电路
2
中的电流应增大，
根据电压表的示数从 6 伏变化到 4.5 伏时电流表示数的变化量为 0.29
安，此时的电流应为 I
2
=0.3A+0.29A=0.59A；
③在继续减小变阻器连入电路中的电阻的过程中，电路中的电流逐渐增大，当增
大为 I
3
=1A 时，此时变阻器的电压最小为 U
3
=2.6V；
因选用了若干节新的干电池作为电源，所以每节干电池的电压为 1.5V，
因电压表示数为 6V，
由串联电路电压的规律，电源电压大于 6V，
所以电源的节数 n＞ =4（节）…Ⅰ；
设有 n 节新干电池，则电源电压为 1.5V×n，
在①中，根据欧姆定律，待测电阻的电压为 1.5V×n﹣6V，
根 据 欧 姆 定 律 = ，
R
x1
=
在③中，电源电压 U=1.5V×n，
电路的总电阻 R
3
= ，
=
因 R
x1
＜R
3
，
即
＜ ，解之 n＜5.71（节）…Ⅱ，
由Ⅰ、Ⅱ可得，电池的节数只能为 5，
第 30 页（共 32 页）教育资源分享店铺
https://shop33139139.taobao.com
当 n=5 时，电源电压为 7.5V，
在①中，根据串联电路电压的规律，
待测电阻的电压 U
x1
=7.5V﹣6V=1.5V，对应的电流为 I
x1
=0.3A；
在②中，同理，待测电阻的电压 U =7.5V﹣4.5V=3V，对应的电流为 I =0.59A；
x2 x2
在③中，同理，待测电阻的电压 U
x3
=7.5V﹣2.6V=4.9V，对应的电流为 I
x3
=1A．
将有关数据填入表中，如下所示：
物理量 电压 U
x
电流 I
x
实验序 （伏） （安）
号
1 1.5 0.3
2 3 0.59
3 4.9 1
故答案为：（1）表示滑动变阻器的最大电阻为 20Ω，变阻器允许通过的最大电流
为 1 安；
（2）为保护电路的安全，连接电路时，滑动变阻器连入电路中的电阻应最大，
根据分压原理，此时变阻器的电压最大，由串联电路的电压规律，待测电阻的最
小，所以电压表并联在变阻器的两端；
（3）如上表所示．
第 32 页（共 32 页）
