第二讲 等高线地形图
夯 实 基 础
1．比例尺
(1)计算公式：比例尺＝图上距离/__实际距离__。
(2)三种表现形式：
①数字式：1∶1 000 000；1/1 000 000；
②文字式：图上1厘米代表实际距离10千米；
③线段式： 。

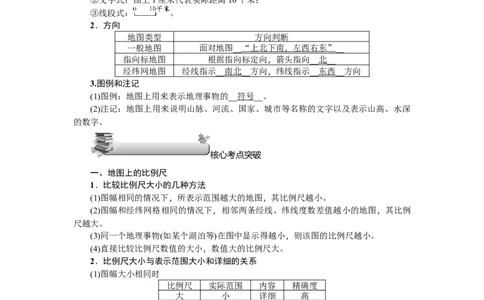

2．方向
地图类型 方向判断
一般地图 面对地图__ “ 上北下南 ， 左西右东 ” __
指向标地图 根据指向标定向，箭头指向__北__
经纬网地图 经线指示__南北__方向，纬线指示__东西__方向
3.图例和注记
(1)图例：地图上用来表示地理事物的__符号__。
(2)注记：地图上用来说明山脉、河流、国家、城市等名称的文字以及表示山高、水深
的数字。
核心考点突破
一、地图上的比例尺
1．比较比例尺大小的几种方法
(1)图幅相同的情况下，所表示范围越大的地图，其比例尺越小。
(2)图幅和经纬网格相同的情况下，相邻两条经线、纬线度数差值越小的地图，其比例
尺越大。
(3)同一个地理事物(如某个湖泊等)在图中显示得越小，则该图的比例尺越小。
(4)直接比较比例尺数值的大小，数值大的比例尺大。
2．比例尺大小与表示范围大小和详细的关系
(1)图幅大小相同时
比例尺 实际范围 内容 精确度
大 小 详细 高
小 大 简略 低
(2)实际范围相同时
比例尺 图幅 内容 精确度
大 大 详细 高
小 小 简略 低
3.比例尺的缩放
(1)比例尺放大：用原比例尺×放大到的倍数。
例如将 1/10 000 的比例尺放大 1 倍，即比例尺放大到 2 倍，放大后的比例尺是
1/5000，比例尺变大。
(2)比例尺缩小：用原比例尺×缩小到的倍数(分数倍)。
例如将 1/10 000 的比例尺缩小 1/5，即比例尺缩小到 4/5，缩小后的比例尺应为：4/5×1/10 000＝1/12 500，比例尺缩小。
(3)缩放后图幅面积的变化
比例尺放大后的图幅面积＝放大到的倍数之平方
例如将比例尺放大到原图的2倍，则放大后的图幅面积是原图的4倍。
比例尺缩小后的图幅面积＝缩小到的倍数之平方
例如将比例尺缩小到原图的1/3，则缩小后的图幅面积是原图的1/9。
二、地图上的方向
1．地图上方向的判断方法
(1)一般情况下：面对地图，上北下南，左西右东。
(2)有指向标情况下：箭头指向N。方法：指向标平移。
如下图所示，A在B的西北方。
(3)经纬网上的方向判定。
方法
(4)时针法：表示自转或公转时，北半球逆时针方向为东，南半球顺时针方向为东。
(5)海陆轮廓法：极地为大陆表示南极，极地为海洋表示北极。
2．地图方向描述的实践应用
(1)风向描述：“风从哪里来，便叫什么风”。
(2)山脉走向：以山峰的连线判定。
如右图中AB山脉走向为：西北—东南走向。
(3)河流流向描述：上游段至下游段方向描述。
如右图中河流流向由西南流向东北。
(4)航向描述：如由东向西。
真 题 演 练
(2018·北京)在乡村振兴计划中，某行政村拟修建的村史馆和培训中心分别位于该村西南部和东北部。该村东西宽2千米，南北长1千米，主干道从南向北穿过，河流自东向西
流经该村。与上述信息相符的是(A)
A．甲 B．乙 C．丙 D．丁
【解析】据题干知，主干道的方向指示南北方向，长1千米，河流指示东西方向，长
2千米，且村史馆位于该村西南部，培训中心位于该村东北部，经分析可知甲图各条件均
符合。故选A。

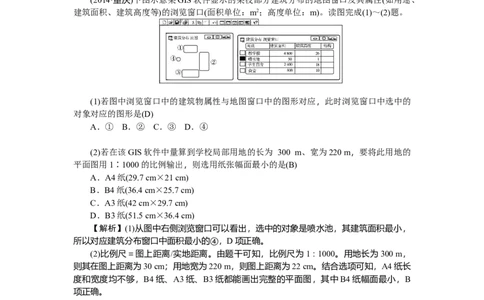

(2014·重庆)下图示意某GIS软件显示的某校部分建筑分布的地图窗口及其属性(如用途、
建筑面积、建筑高度等)的浏览窗口(面积单位：m2；高度单位：m)。读图完成(1)～(2)题。
(1)若图中浏览窗口中的建筑物属性与地图窗口中的图形对应，此时浏览窗口中选中的
对象对应的图形是(D)
A．① B．② C．③ D．④
(2)若在该GIS软件中量算到学校局部用地的长为 300 m、宽为220 m，要将此用地的
平面图用1∶1000的比例输出，则选用纸张幅面最小的是(B)
A．A4纸(29.7 cm×21 cm)
B．B4纸(36.4 cm×25.7 cm)
C．A3纸(42 cm×29.7 cm)
D．B3纸(51.5 cm×36.4 cm)
【解析】(1)从图中右侧浏览窗口可以看出，选中的对象是喷水池，其建筑面积最小，
所以对应建筑分布窗口中面积最小的④，D项正确。
(2)比例尺＝图上距离/实地距离。由题干可知，比例尺为1∶1000。用地长为300 m，
则其在图上距离为30 cm；用地宽为220 m，则图上距离为22 cm。结合选项可知，A4纸长
度和宽度均不够，B4纸、A3纸、B3纸都能画出完整的平面图，其中B4纸幅面最小，B
项正确。
夯 实 基 础
1．等高线：在地图上把海拔高度__相同__的点连成的线叫等高线。
2．高程：每条等高线所表示的__高度__叫高程。
3．高差：两条相邻等高线之间的__高度差__叫高差，也叫等高距。
4．等高线的基本特征
特征 含义
同线等高 同一条等高线上的各点海拔相等
同图等距 同一幅地图等高距__相等__闭合，
等高线是__闭合__的曲线(由于图幅限制，在图上不一定全部闭合)。等高线一
不相交
般不__相交__，不重合(__陡崖__处除外)
密陡疏缓 等高线__密集__，坡度较陡；等高线稀疏，坡度较__缓__
凸低为脊 等高线凸向__低__处，为山脊
凸高为谷 等高线凸向__高__处，为__山谷__
5．地形基本部位
可以判断地形图上的地表形态特征，如下表：
地形 山地山峰 盆地洼地 山脊 山谷 鞍部 峭壁陡崖
表示
方法 闭合曲线
外__低__内__高__ 闭合曲线
外__高__内__低__ 等高线凸向
低处的山脊连线 等高线凸向
__高处__的
山谷连线 一对山谷等
高线和一对山
脊等高线组成 多条等高线
__重叠__在一处

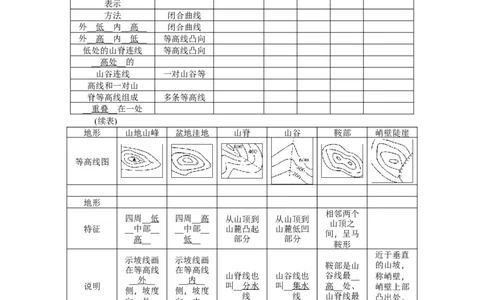

(续表)
地形 山地山峰 盆地洼地 山脊 山谷 鞍部 峭壁陡崖
等高线图
地形
相邻两个
四周__低 四周__高 从山顶到 从山顶到
山顶之
特征 __中部__ __中部__ 山麓凸起 山麓低凹
间，呈马
高__ 低__ 部分 部分
鞍形
近于垂直
示坡线画 示坡线画
鞍部是山 的山坡，
在等高线 在等高线
山脊线也 山谷线也 谷线最__ 称峭壁，
__外__ __内__
说明 叫__分水 叫__集水 高__处、 峭壁上部
侧，坡度 侧，坡度
__线 __线 山脊线最 凸出处，
向__外__ 向__内__
__低__处 称悬崖或
侧降低 侧降低
陡崖
6.五大地形类型特征
等高线特征 海拔 地表起伏程度
高原 中间__疏__，四周__密__ 较高 起伏不大，边缘陡峭
山地 __密集__ 高，大于500米 坡度较__陡__，沟谷较深
较低，一般小于500米(相
丘陵 稀疏 坡度__平缓__
对高度小于100米)
盆地 中间__疏__，四周__密__ 无限制 四周__高__、中间__低__
平原 稀疏、平直 低，0～200米 平坦广阔核心考点突破
一、等高线地形图中常见的计算
1．估算某地形区的相对高度
(1)估算方法：一般说来，若在等高线地形图上，任意两点之间有n条等高线，等高距
为d，则这两点的相对高度H可用公式求算，即(n－1)dA>D>B。
②比例尺相同，等高距不同，则相同的水平范围等高距越大，坡度越大；等高距越小，
坡度越小。例如，下图中(数值单位：米)的坡度由大到小的顺序为：B>D>A>C。③比例尺不同，等高距相同，则比例尺越大，坡度越大；比例尺越小，坡度越小。例
如，下图中的坡度由大到小的顺序为：A>C>D>B。
真 题 演 练
(2017·江苏)我国东南沿海某地拟修建一座水位60米的水库。下图为“拟建水库附近地
形示意图”。读图回答(1)～(2)题。
(1)建设成本最低的水库大坝宜建在(A)
A．甲 B．乙
C．丙 D．丁
(2)水库建成后能够(B)
A．改善航运条件 B．开发河流水能
C．增加径流总量 D． 消除地质灾害
【解析】(1)水库大坝宜建在山谷地区，同时具有较大的集水区。根据图中等高线的分
布可知，甲、乙位于山谷地区，同时考虑到一座水位60米的水库，则乙地海拔低，建设成
本高，所以选甲。丙地位于鞍部不适宜建水坝；丁地建水坝，无处蓄水。
(2)水库建成后能够开发河流水能资源，不会增加径流总量，可能引发地质灾害；该区
域等高线密集，河流落差大不适宜航运。
(2016·江苏)5月初，几位“驴友”到我国东南部某山区旅游。下图为该山区地形示意
图，图中①～⑥处为露营和观景的备选地点。读图回答(1)～(2)题。(1)最适宜作为露营地的是(B)
A．① B．② C．③ D．④
(2)最适宜观日出的地点是(D)
A．③ B．④ C．⑤ D．⑥
【解析】(1)读图可知，①地过于靠近河流，易受水患的影响，不适合露营；②地地形
平坦开阔，与河流的距离适中，取水方便，适合露营；③地位于陡崖下，易受到落石等威
胁，不适合露营；④地接近山顶，海拔高，气温较低，地形不平坦，且离水源地较远，不
适合露营。故选B项。
(2)观日出需要选择海拔较高、视野开阔且不受阻挡的地方，5月初太阳从东北方向升
起。③地海拔较低，且日出时东北方向视线受阻；④⑤两地海拔较高，但东北方向视线受
阻；⑥地海拔高，视野开阔且东北方向视线不受阻挡，适合观日出。故选D项。
夯 实 基 础
1．地形剖面图：是沿地表某一方向的直线所作的垂直剖面图，可以直观显示该线上的
__高低起伏__和__坡度陡缓__，它是在等高线地形图的基础上绘制的。
2．意义：更直观地表示地面上某条线段上的地势起伏和坡度陡缓。
核心考点突破
1．地形剖面图的绘制步骤
(1)确定剖面线：根据要求在需绘制剖面图的两点之间作出一条直线。
(2)确定比例尺：剖面图的水平比例尺多采用原图的比例尺；为了使剖面图所表达的地
形起伏更加明显，垂直比例尺大多需适当放大。
(3)建直角坐标系：剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂直比例尺确定，图上的高程间距要与等高线地形图的等高距相等。
(4)选点、描点：等高线与剖面线的所有交点(如图中A、①、②、③、④、⑤、⑥、B
点)。
(5)连线：用平滑曲线顺次连接各点，注意高度起伏转折点的高度处理。
2．地形剖面图的应用——通视问题
对于等高线地形图中的通视情况，可先作简单判定，然后再画剖面图证明。如图所示：
(1)根据坡度陡缓情况判断。如果是上陡坡下缓坡(凹坡)，则可以看到；如果是上缓坡
下陡坡(凸坡)，则无法看到。(如图1和图2所示)
(2)是否穿越沟谷。如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会
因为地形阻挡而无法看到。(如图3所示)
真 题 演 练
(2014·上海)读某地区等高线示意图(单位：m)和地形剖面图(单位：m)，回答(1)～(2)题。
(1)左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是(D)
A．①和③ B．②和③
C．①和④ D．②和④
(2)若该区位于一拟建水库的库区内，当最高蓄水位达海拔150米时，图示范围内将出
现(D)
A．一个岛 B．两个岛
C．三个岛 D．无岛
【解析】(1)AB与MN的交点为鞍部。AB线大致沿山谷到鞍部的剖面，故鞍部为最高
点，选②；MN线是沿山峰直接的剖面，鞍部为最低点，选④。所以选D。
(2)该地区最低海拔是100米，最高蓄水位是150米，所以库区水位最高点的海拔是
250米，而该地最高海拔是250米，蓄水区只局限在河谷地带，所以选D。
知 识 拓 展
地形特征类题目答题术语
1．地形特征类题目的类型在高考中考查地形特征的题目多以区域图、等高线图、地形剖面图为载体来考查，主
要考查地形类型的判断、地形特征的描述以及地形对气候和河流的影响等。
2．地形特征的描述术语
角度一：地形类型及分布。①地形以×××为主；②主要分布在×××地形区。
角度二：地势特征。①地势××高××低、地势自××向××倾斜；②地形崎岖(平
坦)或地形起伏大(小)。
角度三：海岸线。①海岸线平直；②海岸线曲折，多半岛、岛屿等。
角度四：特殊地貌。喀斯特地貌，冰川地貌等发育。
(2015·山东)阅读材料，回答问题。
有植物界“活化石”之称的海岸红杉，生长快，寿命长，树形高大，材质优良，是世
界上最有价值的树种之一。海岸红杉适合生长在温和、湿润、多雾的环境中。目前，原生
海岸红杉仅分布于美国西海岸。1972年尼克松访华时赠送的海岸红杉树苗栽种在杭州。现
在我国已有多个省市引种海岸红杉，有的地区已初具规模。图1为美国原生海岸红杉分布
区及周边区域图，图2为杭州和阿克塔的气温变化曲线与降水量柱状图。
图1
图2
描述原生海岸红杉分布区的地形特征。
【答案】地形以山地、平原为主；地势东高西低。
【解析】(1)定方向：经线指示南北方向，纬线指示东西方向。
(2)由图中阴影处等高线数值可知，该地区地形以平原(0～200米)、山地(500米)为主。(3)结合方向和等高线数值可知，地势东高西低。
考 点 集 训
一、选择题
随着我国移动互联网的发展，人们在生活中越来越依赖手机，下图为玉溪一中一名同
学百度地图的手机截屏。读图完成1～2题。
1．该同学利用手机APP的测距功能测得玉溪一中到昆明的直线距离约为75 km，则此
时地图的比例尺约为(C)
A．1∶500 000 B．1∶50 000 000
C. D．图上1 cm代表实际5000 m
【解析】该同学利用手机APP的测距功能测得玉溪一中到昆明的直线距离约为 75
km，图上距离约1.5厘米，则此时地图的比例尺约为1∶5 000 000，图上1厘米代表实际距
离50千米，C对。A、B、D错。
2．该同学想查看玉溪一中周边道路情况，对手机界面进行了如下操作，那么该同学的
操作(C)A．放大了比例尺，缩小了图幅
B．缩小了比例尺，放大了图幅
C．放大了比例尺，缩小了区域范围
D．缩小了比例尺，缩小了区域范围
【解析】读图可知，两图的图幅相同，该同学的操作放大了比例尺，图幅不变，A、B
错。放大了比例尺，缩小了区域实际范围，C对，D错。
读下列四幅图，回答3～4题。
3．上图中，坡度最陡的一幅是(B)
A．① B．② C．③ D．④
【解析】四幅图的图幅相同，图中等高距相同，结合比例尺判断，比例尺最大的，表
示的水平距离最短，地形的坡度最陡。四图中，比例尺最大的是②，B对。①、③、④比
例尺较小，坡度较缓，A、C、D错。
4．表示实地范围最大，内容最简略的是(A)
A．① B．② C．③ D．④
【解析】表示实地范围最大，内容最简略的是比例尺最小图。比例尺最小的是①，A
对。②、③、④比例尺较大，B、C、D错。
下图示意我国东南部某区域等高线分布，某骑行爱好者于9月骑山地车前往图中所示
区域进行旅游。读图完成5～7题。5．下列为骑行者在①→②→③地骑行中的观察与体验，其中正确的是(B)
A．从①地到②地看到山谷两旁草木枯黄
B．从①地到②地骑行方向与河流干流流向一致
C．从②地到③地坡度较大，骑行比较费力
D．从①地到③地沿着山脊骑行，视野开阔
【解析】我国东南部区域植被是常绿林，骑行者从①到②地看到山谷两旁草木葱绿，
A错误。等高线凸出方向与河流流向相反，从①到②地骑行方向与河流干流流向一致，B
正确。从②到③地是下坡，坡度较大，骑行比较省力，C错误。从①到③地先是沿着山谷
骑行，后沿着山脊骑行，D错误。
6．骑行者想在沿途选择一地观看日出或日落，其应该选择在(D)
A．a地观日出 B．b地观日落
C．c地观日落 D．d地观日出
【解析】结合指向标，骑行者想在沿途选择一地观看日出或日落，其应该选择在d地
观日出，d地地处山脊，东侧没有地形阻挡，D对。a地、b地位于山谷中，东西两侧山脉
阻挡视线，A、B错。c地西侧有高大山脉阻挡，不适宜观日落，C错。
7．骑行者在①→②→③地的骑行中最大高度差可能是(C)
A．145米 B．175米
C．245米 D．265米
【解析】根据图示等高线，骑行者在①地时海拔最低，范围是850～900米，在②地海
拔最高，范围是1050～1100米，高差范围是150～250米之间，骑行中最大高度差可能是
245米，C对。A、B、D错。
下图是我国东南某地旅游景区等高线地形图(单位：m)，图中虚线为观光索道线，索道
运行速度保持恒定。读图完成8～9题。
8．该景区图示地区内可以游览的景色有(C)
A．激流飞瀑 B．湖畔午阳
C．湖光山色 D．古镇街巷
【解析】从图中可知，整个河流没有激流飞瀑，A错误；根据指向标和等高线可以判
断，湖泊的南侧为山地，不利于游览湖畔午阳，B错误；图中显示有山和湖泊，可以游览湖光山色，C对；此地缺乏古镇街巷，D错误。
9．据图分析和计算，关于索道MP和PQ段的下列结论可能正确的是(D)
A．MP段地势起伏相对较大
B．PQ段容易遭受山洪摧毁
C．MP段运行时间相对较长
D．PQ段运行时间相对较长
【解析】根据“大于大的，小于小的”原理可知，P为洼地，Q为凸丘，MP段高差小
于150米，PQ段高差大于200米，PQ段地势起伏相对较大，A错误；索道在空中，不容
易遭受山洪摧毁，B错误；MP段和PQ段水平距离差不多，但是PQ段地势起伏相对较大，
索道长度较长，索道运行速度保持恒定，PQ段运行时间相对较长，D对。
读“某区域等高线地形图”，完成10～11题。
10．与下面剖面图相吻合的剖面线是(C)
A．A—A′ B．B—B′
C．C—C′ D．D—D′
【解析】根据图示剖面图中部的两个山峰海拔高度大于 290米，结合图示四条剖面线
所经过的地形区判断，C—C′剖面线经过海拔较高的山顶，而且海拔高度在280～300米之
间，故选C项。
11．若在图中东部修建一条南北向的平缓公路，最适宜的海拔高度范围是(B)
A．240～250 m B．250～260 m
C．260～270 m D．270～280 m
【解析】根据选线原则，交通线路应该选择在起伏最小、地形较为平坦的地区。读图
可知，图示东部沿等高线250～260米之间的等高线分布最为稀疏，即坡度较小，利于修建
公路。故选B项。
二、非选择题
12．2018年暑假期间，北京某校师生到郊区进行了户外拓展活动。下图为拓展活动区
域的等高线地形图。读图回答下列问题。(1)师生拓展活动路线由H地到甲地，估算拓展活动路线途经地区的高差范围；并依次
说出拓展路线经过①、②、③、④地的地形部位名称。
__ 高差范围约 400< △ H<60 0 米； ① 山谷； ② 山峰； ③ 鞍部； ④ 山脊。 __
(2)参加拓展活动的师生夜晚在甲地露营，据图说明选择甲地露营的理由。
__ 处于山脊 ， 避开洪水和泥石流风险地带；等高线较稀疏 ， 地势较平坦开阔。 __
(3)图示区域建有不同等级的公路。说出图中与国道相比，乡道的分布特点，并说明其
原因。
与国道相比，乡道数量更多(或密度更大)；线路更弯曲(或多与等高线平行)。
原因：依地形建设道路，降低建设成本(难度)；连接更多的居民点，方便居民出行。
13．读图，回答下列问题。
(1)说明图示地区地形特征。
__ 南部分布的是山地 ， 北部分布的是平原 ， 地势南高北低 ， 起伏大。 __
(2)指出图示河流流向，说明河流源头流经的地形类型。
__ 由西向东 ( 西北向东南 ) ；山地。 __
(3)判断上图中甲—乙河段流经地区的地形类型，并说明判断理由。
__ 地形类型：盆地。判断理由：该河段大致位于基本封闭的面积较大的 200 米等高线
附近 ， 该闭合曲线西南和东北有海拔 1000 米以上山地 ( 该区域的支流多从北、西、南向东
南汇入多瑙河干流 ) ， 说明该区域的地势中间低四周高 ， 为盆地地形。 __
