2020——2021学年度物理九年级全一册期末达标检测试卷02
说明：本试卷满分100分，考试时间90分钟
一、单项选择题（共12道小题，每小题2分，满分24分）
1．下列现象中与分子运动无关的是（ ）
A．挂在室外的湿衣服变干 B．拆除老旧建筑物时，灰尘飞舞
C．加了白糖的水会变甜 D．衣柜中的樟脑丸变小
2.晓雪在学习《热和能》的知识后，记了一些笔记：①温度越高，扩散越快：②汽车发动机用水来降温，
是由于水的比热容较大：③0℃的水结冰后，质量和内能都不变；④做功和热传递都可以改变物体的内能。
其中正确的是（ ）
A．①② B．①②④ C．①②③ D．①②③④
3.下列生活事例中，属于做功改变物体内能的是（ ）
A.冬天用热水泡脚变得暖和 B.用手反复弯折铁丝，弯折处发热
C.冬天人们在室外晒太阳感觉暖和 D.医生用冰袋给发烧的病人降温

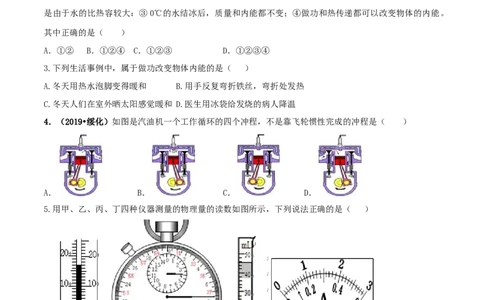

4．（2019•绥化）如图是汽油机一个工作循环的四个冲程，不是靠飞轮惯性完成的冲程是（ ）
A． B． C． D．
5.用甲、乙、丙、丁四种仪器测量的物理量的读数如图所示，下列说法正确的是（ ）
甲 乙 丙 丁
A.如图甲所示的温度计的读数为18℃
B.如图乙所示的机械秒表读数为3min37.5s
C.如图丙所示的量筒的读数为43mLD.如图丁所示电流表的读数为0.5A
6．某同学设计了以下四种电路，其中电源电压不变且未知，R 是已知阻值的定值电阻。在实验中不拆改电
0
路的情况下，能够测量出未知电阻R 阻值的电路是（ ）
x
A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
7.在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断
正确的是（ ）
A. 两球一定带同种电荷
B. 两球可能带异种电荷
C.两球可能一个带电，一个不带电
D.两球均只受两个力
8.下列关于导体电阻的说法正确的是（ ）
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定
D．导体的电阻与导体的材料、长度和横截面积等因素有关
9.如图所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终亮，电流表有示数，
电压表示数为0V，则电路发生的故障一定是（ ）A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．电压表断路

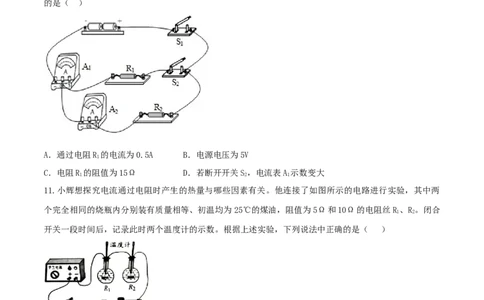

10.如图所示的电路中，电流表A 的示数为0.5A，A 的示数为0.3A，电阻R 的阻值为10Ω．下列说法正确
1 2 2
的是（ ）
A．通过电阻R 的电流为0.5A B．电源电压为5V
1
C．电阻R 的阻值为15Ω D．若断开开关S，电流表A 示数变大
1 2 1
11.小辉想探究电流通过电阻时产生的热量与哪些因素有关。他连接了如图所示的电路进行实验，其中两
个完全相同的烧瓶内分别装有质量相等、初温均为25℃的煤油，阻值为5Ω和10Ω的电阻丝R、R。闭合
1 2
开关一段时间后，记录此时两个温度计的示数。根据上述实验，下列说法中正确的是（ ）
A. 此实验探究的是热量与电阻的关系
B. 此实验探究的是热量与电流的关系
C. 此实验探究的是热量与时间的关系
D. 此实验中用温度计示数变化的大小反映产生热量的多少
12．如图甲所示，电源两端电压不变。R 是滑动变阻器，R 是定值电阻。当开关S闭合后，逐步改变滑动
1 2
变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断正确的是（）
A．电源两端电压为10V
B．电路消耗电功率的最大值为72W
C．变阻器R 接入电路的最大阻值为100Ω
1
D．定值电阻R 的电阻值为40Ω
2
二、填空题（共8道小题，每空1分，满分16分）

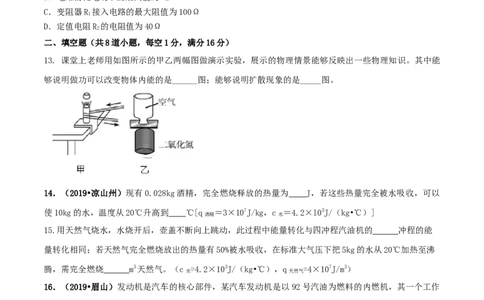

13. 课堂上老师用如图所示的甲乙两幅图做演示实验，展示的物理情景能够反映出一些物理知识。其中能
够说明做功可以改变物体内能的是______图；能够说明扩散现象的是_____图。
14．（2019•凉山州）现有0.028kg酒精，完全燃烧释放的热量为 J，若这些热量完全被水吸收，可以
使10kg的水，温度从20℃升高到 ℃[q ＝3×107J/kg，c ＝4.2×l03J/（kg•℃）]
洒精 水
15.用天然气烧水，水烧开后，壶盖不断向上跳动，此过程中能量转化与四冲程汽油机的 冲程的能
量转化相同；若天然气完全燃烧放出的热量有50%被水吸收，在标准大气压下把5kg的水从20℃加热至沸
腾，需完全燃烧 m3天然气。（c =4.2×103J/（kg•℃），q =4×107J/m3）
水 天然气
16．（2019•眉山）发动机是汽车的核心部件，某汽车发动机是以92号汽油为燃料的内燃机，其一个工作
循环的四个冲程如图所示，表中给出了发动机的相关数据（空燃比是指汽缸内空气和燃油的质量比）。
1min内完成的 2400次 汽缸内汽油和空气 1.3kg/m3
工作循环数 混合气体的密度
汽缸的工作容积 2.0L 汽油的热值 4.6×107J/kg
发动机最大功率 82.8kW 空燃比 12：1
单缸四冲程内燃机完成一个工作循环时，图中四个冲程的顺序是 ，燃料完全燃烧放出的热量是
J。17.现有三个通草球甲、乙、丙，其中甲、乙相互吸引，甲、丙相互排斥，如果甲带负电，那么乙带电情
况是__________,丙的带电情况是___________.
18.在热机的四个冲程中，把机械能转化为内能的是 冲程。汽油机工作时要产生大量的热，通常采用
水循环将热带走，这是利用水 的特性。
19.一节新干电池的电压为____V，我国家庭电路的电压为_____V。
20.额定功率均为“220V 500W”的电吹风和电熨斗，都在额定电压下工作两分钟， 产生的热量多，
产生的热量为 J。
三、简答题（每小题5分，共10分）
21.小丽和小亮在学习了“分子热运动”的知识后，知道“一切物质的分子都在不停地做无规则运动”。
为此，小丽说“放在我家衣柜里的樟脑丸过几天就变小甚至消失，就是这个原因。”小亮说：“阳光照到
屋子里，有时能看到许多的灰尘在空中飞舞，也是这个道理。”请分别判断小丽和小亮的说法正确吗？并
分别说出理由。
22.如图所示的电饼铛，其主要部件是发热体。请回答：
（1）电饼铛工作时，发热体发热的原理是什么？
（2）加热过程中，食品的内能是通过什么方式增加的？
（3）电饼铛的指示灯是个发光二极管，二极管主要是由什么材料制成的？
四、作图题（每题4分，共8分）
23.设计一个病床呼叫电路。要求：开关S 控制指示灯L 和电铃；开关S 控制指示灯L 和电铃。请在图中
1 1 2 2连线，形成符合要求的完整电路图。
24.根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
五、实验探究题（共3道题，第25题5分，第26题6分，第27题8分，共计19分）
25. （5分）张军在做“比较不同物质吸热的情况”实验时，使用相同的电加热器给水和煤油加热，得到
如下数据：
烧杯号 物质 质量m/g 初温t/℃ 末温t/℃ 加热时间t/min
1 2
1 水 300 20 30 12.3
2 水 150 20 30 6.2
3 煤油 300 20 30 6.1
4 煤油 300 20 25 3.1
（1）本实验中，物质吸收热量的多少是通过比较 来反映。
（2）分析1、3号烧杯的实验记录，可以得出的初步结论是： ，在质量相等、升高的温度相同
时，吸收的热量不同。
（3）分析1、2号烧杯的实验记录，可以得出的初步结论是：同种物质升高相同温度时，吸收热量的多少与物质的 有关。
26.（6分）现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干。在利用“伏安法”测
量定值电阻R 阻值的实验中：
1
（1）请你按图甲所示的电路图，以笔画划线代替导线，将图乙中的电路连接完整。
（2）实验前为了保护电路，滑动变阻器的滑片应置于 端（选填“A”或“B“）；
（3）闭合开关，无论怎样栘动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是 （填
符号）
A．滑动变阻器断路 B．R 断路 C．R 短路
x x
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图丙所示，则通过R 的电流大小为 。它
x
的阻值是 Ω。
（5）本实验要多次测量取平均值，是为了 。
27.（8分）在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2.5V。
甲 乙 丙
（1）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯
泡变亮）。
（2）按照（1）的要求正确连接电路后，闭合开关前，滑动变阻器的滑片应调至最_____（填“左”或
“右”）端，因为这样做能保证开关闭合后让滑动变阻器接入电路中的电阻最大，电路中电流最______，
起到保护电路元件的作用。（3）闭合开关后，发现灯泡不亮，电流表没有示数，电压表有示数，则电路故障原因是_____。如果灯
泡处于短路状态，电压表示数为______V.
（4）故障排除后，闭合开关，移动滑片，当电压表示数为1.5V时，电流表示数如图乙所示，则此时小
灯泡的功率为_____W。若使小灯泡正常发光，应将滑片向_____（填“左”或“右”）端移动。
完成上述实验后，小聪向老师要了一个已知阻值为R的电阻和一个单刀双掷开关，借助部分现有的实
0
验器材，设计了如图丙所示的电路，也测出了灯泡的功率．请完成下列实验步骤：
①闭合开关S，将S 拨到触点2，移动滑片，使电压表的示数为U ；
1 2 1
②再将开关S 拨到触点1，保持滑片的位置不动，读出电压表的示数U；
2
③灯泡实际功率表达式为_________（用测得量表示）。
六、计算题（共3小题,28题6分、29题8分、30题9分，共计23分）
28．（2019•聊城）2019年5月6日，聊城首批30辆氢燃料新能源公交车投放使用。氢燃料具有清洁无污
染、效率高等优点，被认为是22世纪最理想的能源，[c ＝4.2×103J/（kg•℃）；q ＝1.4×108J/kg）
水 氢
求：
（1）质量为0.3kg的氢燃料完全燃烧放出的热量；
（2）若这些热量全部被质量为200kg，温度为15℃的水吸收，则水升高的温度；
（3）某氢能源公交车以140kW的恒定功率做匀速行驶，如果0.3kg的氢燃料完全燃烧获得热量的焦耳数和
公交车所做的功相等，则这些热量能让该公交车匀速行驶多长时间。
29．（8分）在图所示的电路中，电源电压为12伏且保持不变，电阻R 的阻值为10欧，滑动变阻器R 上
1 2
标有“1A”字样。电键S闭合后，电压表V的示数为5伏。求：
①通过电阻R 的电流I。
1 1
②电路正常工作10秒后，电流通过电阻R 做的功W ．移动滑动变阻器的滑片P，电源电压和电压表示数的
1 1
比值最大为3，求电压表示数的最大值和最小值的差值。30．小艳家电能表表盘如图所示，表格中列出了他家主要用电器电视机、电水壶的相关参数，请根据图表
信息解答下列问题：
（1）小艳家的电视机的待机功率为0.5W，若某次看完电视后使其待机10h，则这次待机电视机消耗多少电
能？
（2）电水壶正常工作时，若有16%的能量损失，则将lkg的水从20℃加热到100℃需要多长时间？【水的
比热容c =4.2×103J/（kg•℃）】
水
（3）在用电高峰期，如果将其他用电器关闭，只让电水壶工作，小刚发现电能表转盘在 100s内转了27转，
那么这时电水壶的实际功率是多少？
