2020～2021学年第一学期期末质量监测八年级物理试卷
(时间：60分钟 总分：100分)
合分 复分
题号 一 二 三 四 总分
人 人
得分
一、选择题(本大题共15个小题，共33分.1～12小题为单项选择题，每小题2分；13
～15小题为多选题，每小题3分，选对但不全得2分，错选或不选不得分)

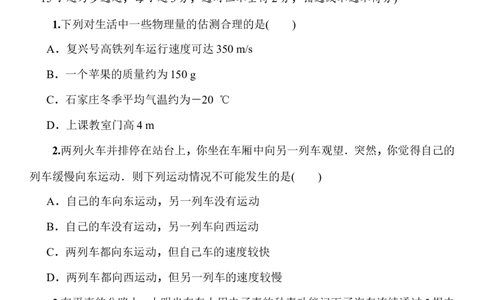

1.下列对生活中一些物理量的估测合理的是( )
A．复兴号高铁列车运行速度可达350 m/s
B．一个苹果的质量约为150 g
C．石家庄冬季平均气温约为－20 ℃
D．上课教室门高4 m
2.两列火车并排停在站台上，你坐在车厢中向另一列车观望．突然，你觉得自己的
列车缓慢向东运动．则下列运动情况不可能发生的是( )
A．自己的车向东运动，另一列车没有运动
B．自己的车没有运动，另一列车向西运动
C．两列车都向东运动，但自己车的速度较快
D．两列车都向西运动，但另一列车的速度较慢
3.在平直的公路上，小明坐在车上用电子表的秒表功能记下了汽车连续通过5根电
线杆的时间为10 s，相邻电线杆的距离为50 m，则汽车的平均速度约为( )
A．90 km/h B．70 km/h
C．50 km/h D．40 km/h
4.关于声现象，下列说法正确的是( )
A．调节手机音量是为了改变声音的音调
第 1 页 共 23 页B．考场附近禁止鸣笛，是在声源处减弱喊声
C．超声波的传播不需要介质
D．医生通过听诊器给人诊病是利用声波可以传递能量

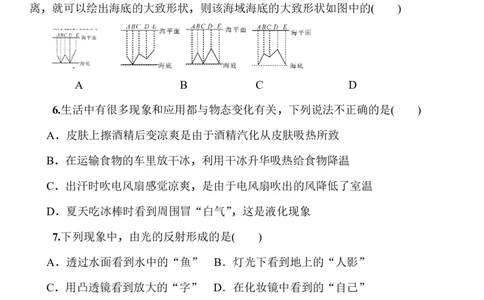

5.一艘科考船对某海域的海底形状利用声呐系统进行了测绘．具体方法是：在经过
该海域水平面等间距的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信
号的时间分别为0.30 s、0.16 s、0.30 s、0.14 s、0.30 s．根据时间，求出海底与海平面的距
离，就可以绘出海底的大致形状，则该海域海底的大致形状如图中的( )
A B C D
6.生活中有很多现象和应用都与物态变化有关，下列说法不正确的是( )
A．皮肤上擦酒精后变凉爽是由于酒精汽化从皮肤吸热所致
B．在运输食物的车里放干冰，利用干冰升华吸热给食物降温
C．出汗时吹电风扇感觉凉爽，是由于电风扇吹出的风降低了室温
D．夏天吃冰棒时看到周围冒“白气”，这是液化现象
7.下列现象中，由光的反射形成的是( )
A．透过水面看到水中的“鱼” B．灯光下看到地上的“人影”
C．用凸透镜看到放大的“字” D．在化妆镜中看到的“自己”
8.如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是( )
A．铅笔水平向右移动时，铅笔的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．若改用一块较小的平面镜，铅笔的像将变小
第 2 页 共 23 页D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直
9.有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光
斑O，如图所示，下列操作使光斑向左移的是( )
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大

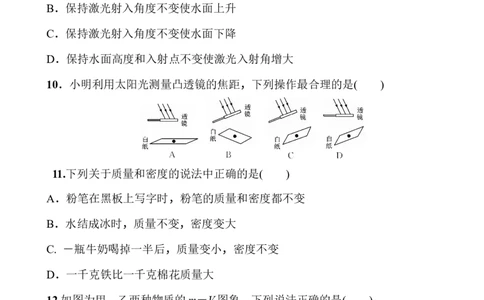

10．小明利用太阳光测量凸透镜的焦距，下列操作最合理的是( )
11.下列关于质量和密度的说法中正确的是( )
A．粉笔在黑板上写字时，粉笔的质量和密度都不变
B．水结成冰时，质量不变，密度变大
C. －瓶牛奶喝掉一半后，质量变小，密度不变
D．一千克铁比一千克棉花质量大
12.如图为甲、乙两种物质的m－V图象，下列说法正确的是( )
A．体积为20 cm3的甲物质的质量为10 g
B．乙物质的密度与质量成正比
第 3 页 共 23 页C．甲物质的密度比乙的密度小
D．甲、乙质量相同时，乙的体积是甲的2倍
13.一束光从空气斜射向某透明介质，同时发生反射和折射．若入射光线和折射光线
的夹角为170°，入射光线和反射光线的夹角为100°，则( )
A．入射角为50° B．反射光线和折射光线的夹角为80°
C．折射角为40° D．反射光线和折射光线的夹角为90°

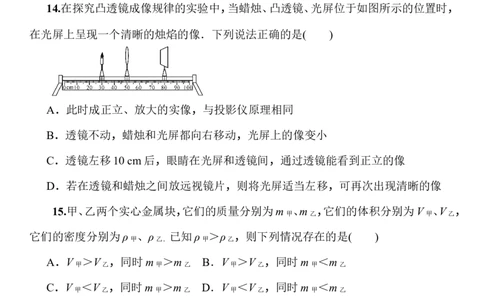

14.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，
在光屏上呈现一个清晰的烛焰的像．下列说法正确的是( )
A．此时成正立、放大的实像，与投影仪原理相同
B．透镜不动，蜡烛和光屏都向右移动，光屏上的像变小
C．透镜左移10 cm后，眼睛在光屏和透镜间，通过透镜能看到正立的像
D．若在透镜和蜡烛之间放远视镜片，则将光屏适当左移，可再次出现清晰的像
15.甲、乙两个实心金属块，它们的质量分别为m 、m ，它们的体积分别为V 、V ，
甲 乙 甲 乙
它们的密度分别为ρ 、ρ 已知ρ ＞ρ ，则下列情况存在的是( )
甲 乙． 甲 乙
A．V ＞V ，同时m ＞m B．V ＞V ，同时m ＜m
甲 乙 甲 乙 甲 乙 甲 乙
C．V ＜V ，同时m ＞m D．V ＜V ，同时m ＜m
甲 乙 甲 乙 甲 乙 甲 乙
二、填空题(本大题共4个小题，每空2分，共30分)
16.如图是用照相机拍摄的气泡从充满油的玻璃管底端向上运动的一张频闪照片，气
泡从点A开始运动，频闪点B、C、D是每隔2 s拍摄的气泡位置，分析照片可知：
第 4 页 共 23 页(1)气泡在AD段做__ __(填“匀速”或“变速”)直线运动；其理由是__
___ ___ ___ _．
(2)气泡在BD段运动的平均速度为__ _m/s.
(3)该气泡在__ _两点间的平均速度最大．
17.暖气通常安置于房间的地面上，由于低处热空气密度比冷空气密度__
_(填“大”或“小”)，所以热空气会__ _(填“上升”或“下降”)，周围冷空气
就补充过来，形成冷、热空气的交互循环，更有利于整个房间变得温暖．
18.请你根据自己对生活现象的观察、动手实践的经验及物理课中所学的知识，将
图所示四个实例的描述补充完整．
A B C D
图A：冰棍“冒”出的“白气”向__ _(填“上飘”或“下落”)，这是冰棍周
围水蒸气__ _(填物态变化名称)形成的小水滴．
图 B：把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，铃声的响度__
_(填“变大”“变小”或“不变”)，这说明__ _(填“空气”或“真空”)可以
传播声音．
图C：在空罐的罐底中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上．白
天将小孔对着室内的窗户，可观察到户外景物呈现在塑料膜上是__ _(填“正
立”或“倒立”)的．
第 5 页 共 23 页图D：在碗底放一枚硬币，自己远离碗一段距离，站到刚好看不到硬币的位置．另一
同学慢慢向碗中加满水，你将__ _(填“能”或“不能”)看到这枚硬币．
19.阅读下面的短文，回答问题．
多普勒效应
1842年的一天，奥地利一位名叫多普勒的科学家正路过铁路交叉处，恰逢一列火车
从他身旁驶过，他发现火车从远而近时鸣笛声变响，音调变尖，而火车从近而远时鸣笛
声变弱，音调变低．他对这个物理现象产生了极大兴趣，就进行了研究．他发现当声源与
观察者之间存在着相对运动时，观察者听到的声音频率就会不同于声源发声的频率．当
声源离观察者远去时，观察者接收到的声波的波长增加，频率变小，音调变得低沉；当声
源向观察者靠近时，观察者接收到的声波的波长减小，频率变大，音调就变高，后来人们
把它称为“多普勒效应”．声波的多普勒效应可用于交通中的测速，交通警察向行进中
的车辆发射频率已知的超声波，同时测量反射波的频率，根据反射波频率变化的多少就
能知道车辆的速度．多普勒效应也可以用于医学的诊断，也就是我们平常说的彩超，即
彩色多普勒超声．
根据上述内容回答：
(1)交通中的测速仪和医学中的彩超都是应用__ ___ _工作的．
(2)若声源不动，观察者向声源处运动，__ _(填“能”或“不能”)发生多普
勒效应．
(3)从听到火车鸣笛的音调变高判断，火车正在__ _(填“靠近”或“远离”)
观察者．
三、作图与实验探究题(本大题共5个小题，20、21、22题每题2分，23、24题每空1
分，共25分)
20．水池中发光点S射出的光线，在池中没有水时射到A处，当池中注入一定深度的
水后，光线在水面发生反射，反射光射到池底B处，请你画出光线在水面发生反射时的
第 6 页 共 23 页入射光、反射光及水面的位置．
21.如图所示，根据凸透镜和凹透镜的性质，补全光路．
22.在水平的实验桌上有已调好的天平一台，提供的砝码如图所示，请你利用上述
器材，设计一个实验检验：在标尺上向右移动游码就相当于在天平右盘中增加相应质量
的砝码．要求：写出检验的实验步骤．
__ ___ ___ ___ ___ ___ ___ ___
__ ___ ___ ___ ___ ___ ___ ___
__ ___ ___ ___ ___ ___ ___ ___
__ ___ ___ ___ ___ ___ ___ ___
23.小明和小红做“探究凸透镜成像规律”的实验．
甲
(1)利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺一端支于水平地面上，
第 7 页 共 23 页观察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子 ___ ，
这时尺的方向就与太阳光的方向平行，小明保持尺不动，小红将光屏A和凸透镜L按如
图所示的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑．则该凸透镜
的焦距为 ___ cm.
(2)实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做
的目的是 ___ ___ ___ ．
(3)当蜡烛、凸透镜和光屏的相对位置如图乙所示，光屏上出现清晰的像，则像是倒
立、 ___ 的实像．
乙 丙
(4)实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，如图丙所
示，在(3)的基础上，拿掉光屏，用肉眼在 ___ (填“A”“B”或“C”)位置沿
图示方向能看到这个实像．
(5)在(3)的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透
镜不动，那么，在凸透镜前放置 ___ (填“凸”或“凹”)透镜，才可能在光
屏上得到清晰的像，这其实就是 ___ (填“近视眼”或“远视眼”)的矫正原
理．
(6)下表是实验中得到的数据和观察的结果．
物距u/ 像距 /
v
次数 成像情况
cm
cm
倒立、缩小、实
1 50.0 12.5
像
倒立、缩小、实
2 30.0 15.0
像
3 20.0 倒立、等大、实 20.0
第 8 页 共 23 页像
倒立、放大、实
4 15.0
像
正立、放大、虚
5 8.0 /
像
通过1、2、3次实验数据可以得出：当凸透镜成实像时，物距变小，像距 ___
(填“变大”“变小”或“不变”)；表格中第4次实验光屏上成清晰的像时，光屏到透
镜的距离为 ___ cm，此成像规律在实际生活中的应用是 ___ (填
“照相机”“投影仪”或“放大镜”)．
24.为了测量盐水的密度，小红同学进行了如下实验：
(1)她将天平放在水平台面上，将游码移到标尺的 ___ ．横梁静止时，指
针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右
端的平衡螺母向 ___ 移动．
(2)小红同学将盛有适量盐水的杯子放在调好的天平左盘内，测出杯子和盐水的总质
量为128 g．然后将杯中盐水倒入量筒中一部分，如图乙所示，则量筒中盐水的体积为
___ cm3.
(3)再将盛有剩余盐水的杯子放在天平左盘内，按从大到小的顺序依次加砝码时，出
现了如图丙的情况，小红下一步应进行的操作是(砝码盒中还有更大和更小的其他砝码)
___ ．
A．把右盘中的砝码取下，换更大的砝码
B．继续向右盘中加更小的砝码
C．直接拨游码
(4)横梁恢复水平平衡后，右盘中砝码质量和游码在标尺上的位置如图丁所示，则杯
子及杯内剩余盐水的总质量为 ___ g；根据上述实验数据计算盐水的密度为
第 9 页 共 23 页___ kg/m3.
(5)小明同学感觉小红同学这样测量太麻烦，于是他设计如下实验步骤：a.用天平测
出空烧杯的质量记作m ；b.向烧杯中倒入适量的盐水，用天平测出烧杯和盐水的总质量
1
记作m ；c.把烧杯中的盐水倒入量筒中，测出盐水的体积记作V.
2
根据小明同学实验过程，请你帮他写出计算盐水密度的数学表达式： ___
；你认为他这样设计实验是否科学？ ___ (填“科学”或“不科学”)，你这
样认为的理由是： ___ ___ ___ ．
四、计算题(本大题共2个小题，每小题6分，共12分)
25.如图甲为某地距离传感器发出和接收超声波检测汽车速度的示意图．
(1)已知超声波在空气中的传播速度为340 m/s，某次检测车速时，传感器发出至接收
超声波信号用了0.4 s，超声波信号遇到汽车时，汽车与传感器之间的距离是多少米？
(2)如果将距离传感器与计算机连接，可以将物体运动的距离(s)－时间(t)图象显示在
计算机的屏幕上．利用传感器测得某一汽车在平直公路上运动的距离(s)－时间(t)图象
如图乙所示，请在图丙中画出汽车运动的速度(
v
)－时间(t)图象．
(3)为了他人的安全同时也保障自己的安全，每个公民应自觉遵守交通规则．从标志
牌上看，在遵守交通规则的前提下，匀速行驶的汽车最快需用多长时间才能从标志牌到
达威海．
第 10 页 共 23 页26.如图所示，A、B两个完全相同的、容积为3×10－3 m3的圆柱形容器放在水平地
面上，容器底面积为2×10－2 m2，容器内盛有质量相等的水和酒精，其中A容器中盛有
水，水面距容器底部0.1 m，B容器中盛有酒精(ρ ＝0.8×103 kg/m3)．求：
酒精
(1)A容器中水的质量m
水．
(2)B容器中酒精的体积V
酒．
(3)将质量2.7 kg的金属块浸没在酒精中，酒精不溢出，求金属块的最小密度ρ
金．
第 11 页 共 23 页2020～2021学年第一学期期末质量监测八年级物理试卷答案版
(时间：60分钟 总分：100分)
合分 复分
题号 一 二 三 四 总分
人 人
得分
一、选择题(本大题共15个小题，共33分.1～12小题为单项选择题，每小题2分；13
～15小题为多选题，每小题3分，选对但不全得2分，错选或不选不得分)
1.下列对生活中一些物理量的估测合理的是(B)
A．复兴号高铁列车运行速度可达350 m/s
B．一个苹果的质量约为150 g
C．石家庄冬季平均气温约为－20 ℃
D．上课教室门高4 m
2.两列火车并排停在站台上，你坐在车厢中向另一列车观望．突然，你觉得自己的
列车缓慢向东运动．则下列运动情况不可能发生的是(D)
A．自己的车向东运动，另一列车没有运动
B．自己的车没有运动，另一列车向西运动
C．两列车都向东运动，但自己车的速度较快
D．两列车都向西运动，但另一列车的速度较慢
3.在平直的公路上，小明坐在车上用电子表的秒表功能记下了汽车连续通过5根电
线杆的时间为10 s，相邻电线杆的距离为50 m，则汽车的平均速度约为(B)
A．90 km/h B．70 km/h
C．50 km/h D．40 km/h
4.关于声现象，下列说法正确的是(B)
A．调节手机音量是为了改变声音的音调
第 12 页 共 23 页B．考场附近禁止鸣笛，是在声源处减弱喊声
C．超声波的传播不需要介质
D．医生通过听诊器给人诊病是利用声波可以传递能量
5.一艘科考船对某海域的海底形状利用声呐系统进行了测绘．具体方法是：在经过
该海域水平面等间距的A、B、C、D、E五个位置时，向海底定向发射超声波，测得回收信
号的时间分别为0.30 s、0.16 s、0.30 s、0.14 s、0.30 s．根据时间，求出海底与海平面的距
离，就可以绘出海底的大致形状，则该海域海底的大致形状如图中的(C)
A B C D
6.生活中有很多现象和应用都与物态变化有关，下列说法不正确的是(C)
A．皮肤上擦酒精后变凉爽是由于酒精汽化从皮肤吸热所致
B．在运输食物的车里放干冰，利用干冰升华吸热给食物降温
C．出汗时吹电风扇感觉凉爽，是由于电风扇吹出的风降低了室温
D．夏天吃冰棒时看到周围冒“白气”，这是液化现象
7.下列现象中，由光的反射形成的是(D)
A．透过水面看到水中的“鱼” B．灯光下看到地上的“人影”
C．用凸透镜看到放大的“字” D．在化妆镜中看到的“自己”
8.如图所示，将平面镜和铅笔竖直放置在水平桌面上，下列说法正确的是(D)
A．铅笔水平向右移动时，铅笔的像将变小
B．平面镜竖直向上移动时，铅笔的像也将向上移动
C．若改用一块较小的平面镜，铅笔的像将变小
第 13 页 共 23 页D．若铅笔按图示箭头方向转过45°，铅笔将与它的像垂直
9.有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光
斑O，如图所示，下列操作使光斑向左移的是(B)
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大
10．小明利用太阳光测量凸透镜的焦距，下列操作最合理的是(C)
11.下列关于质量和密度的说法中正确的是(C)
A．粉笔在黑板上写字时，粉笔的质量和密度都不变
B．水结成冰时，质量不变，密度变大
C. －瓶牛奶喝掉一半后，质量变小，密度不变
D．一千克铁比一千克棉花质量大
12.如图为甲、乙两种物质的m－V图象，下列说法正确的是(D)
A．体积为20 cm3的甲物质的质量为10 g
B．乙物质的密度与质量成正比
第 14 页 共 23 页C．甲物质的密度比乙的密度小
D．甲、乙质量相同时，乙的体积是甲的2倍
13.一束光从空气斜射向某透明介质，同时发生反射和折射．若入射光线和折射光线
的夹角为170°，入射光线和反射光线的夹角为100°，则(ACD)
A．入射角为50° B．反射光线和折射光线的夹角为80°
C．折射角为40° D．反射光线和折射光线的夹角为90°
14.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，
在光屏上呈现一个清晰的烛焰的像．下列说法正确的是(CD)
A．此时成正立、放大的实像，与投影仪原理相同
B．透镜不动，蜡烛和光屏都向右移动，光屏上的像变小
C．透镜左移10 cm后，眼睛在光屏和透镜间，通过透镜能看到正立的像
D．若在透镜和蜡烛之间放远视镜片，则将光屏适当左移，可再次出现清晰的像
15.甲、乙两个实心金属块，它们的质量分别为m 、m ，它们的体积分别为V 、V ，
甲 乙 甲 乙
它们的密度分别为ρ 、ρ 已知ρ ＞ρ ，则下列情况存在的是(ACD)
甲 乙． 甲 乙
A．V ＞V ，同时m ＞m B．V ＞V ，同时m ＜m
甲 乙 甲 乙 甲 乙 甲 乙
C．V ＜V ，同时m ＞m D．V ＜V ，同时m ＜m
甲 乙 甲 乙 甲 乙 甲 乙
二、填空题(本大题共4个小题，每空2分，共30分)
16.如图是用照相机拍摄的气泡从充满油的玻璃管底端向上运动的一张频闪照片，气
泡从点A开始运动，频闪点B、C、D是每隔2 s拍摄的气泡位置，分析照片可知：
第 15 页 共 23 页(1)气泡在AD段做__变速__(填“匀速”或“变速”)直线运动；其理由是__在相等
的时间内气泡通过的路程越来越大__．
(2)气泡在BD段运动的平均速度为__0.125__m/s.
(3)该气泡在__CD__两点间的平均速度最大．
17.暖气通常安置于房间的地面上，由于低处热空气密度比冷空气密度__小__(填
“大”或“小”)，所以热空气会__上升__(填“上升”或“下降”)，周围冷空气就补充
过来，形成冷、热空气的交互循环，更有利于整个房间变得温暖．
18.请你根据自己对生活现象的观察、动手实践的经验及物理课中所学的知识，将
图所示四个实例的描述补充完整．
A B C D
图A：冰棍“冒”出的“白气”向__下落__(填“上飘”或“下落”)，这是冰棍周围
水蒸气__液化__(填物态变化名称)形成的小水滴．
图B：把正在响铃的闹钟放在玻璃罩内，逐渐抽出其中的空气，铃声的响度__变小
__(填“变大”“变小”或“不变”)，这说明__空气__(填“空气”或“真空”)可以传
播声音．
图C：在空罐的罐底中央打一个小孔，再用一片半透明的塑料膜蒙在空罐的口上．白
天将小孔对着室内的窗户，可观察到户外景物呈现在塑料膜上是__倒立__(填“正立”
或“倒立”)的．
第 16 页 共 23 页图D：在碗底放一枚硬币，自己远离碗一段距离，站到刚好看不到硬币的位置．另一
同学慢慢向碗中加满水，你将__能__(填“能”或“不能”)看到这枚硬币．
19.阅读下面的短文，回答问题．
多普勒效应
1842年的一天，奥地利一位名叫多普勒的科学家正路过铁路交叉处，恰逢一列火车
从他身旁驶过，他发现火车从远而近时鸣笛声变响，音调变尖，而火车从近而远时鸣笛
声变弱，音调变低．他对这个物理现象产生了极大兴趣，就进行了研究．他发现当声源与
观察者之间存在着相对运动时，观察者听到的声音频率就会不同于声源发声的频率．当
声源离观察者远去时，观察者接收到的声波的波长增加，频率变小，音调变得低沉；当声
源向观察者靠近时，观察者接收到的声波的波长减小，频率变大，音调就变高，后来人们
把它称为“多普勒效应”．声波的多普勒效应可用于交通中的测速，交通警察向行进中
的车辆发射频率已知的超声波，同时测量反射波的频率，根据反射波频率变化的多少就
能知道车辆的速度．多普勒效应也可以用于医学的诊断，也就是我们平常说的彩超，即
彩色多普勒超声．
根据上述内容回答：
(1)交通中的测速仪和医学中的彩超都是应用__多普勒效应__工作的．
(2)若声源不动，观察者向声源处运动，__能__(填“能”或“不能”)发生多普勒效
应．
(3)从听到火车鸣笛的音调变高判断，火车正在__靠近__(填“靠近”或“远离”)观
察者．
三、作图与实验探究题(本大题共5个小题，20、21、22题每题2分，23、24题每空1
分，共25分)
20．水池中发光点S射出的光线，在池中没有水时射到A处，当池中注入一定深度的
水后，光线在水面发生反射，反射光射到池底B处，请你画出光线在水面发生反射时的
第 17 页 共 23 页入射光、反射光及水面的位置．
解：
21.如图所示，根据凸透镜和凹透镜的性质，补全光路．
解：
22.在水平的实验桌上有已调好的天平一台，提供的砝码如图所示，请你利用上述
器材，设计一个实验检验：在标尺上向右移动游码就相当于在天平右盘中增加相应质量
的砝码．要求：写出检验的实验步骤．
__ (1) 将两个 5 _ g 的砝码分别同时放在天平的左、右盘中 ， 天平平衡； (2) 保持左盘中
5_ g 的砝 码不变 ， 将右盘中 5 _ g 的砝码取出 ， 在标尺上将游码向右移动 ， 使游码左侧与
5_ g 刻度线对齐 ， 观察天平是否再次平衡． __
23.小明和小红做“探究凸透镜成像规律”的实验．
甲
(1)利用太阳光测量凸透镜的焦距时，小明将一把木质刻度尺一端支于水平地面上，
观察尺在地面上形成的影子，不断调节刻度尺，使其在地面上的影子__最短__，这时尺
的方向就与太阳光的方向平行，小明保持尺不动，小红将光屏A和凸透镜L按如图所示
第 18 页 共 23 页的方式均垂直于刻度尺摆放，光屏上形成了一个最小、最亮的光斑．则该凸透镜的焦距
为__10__cm.
(2)实验前应点燃蜡烛，观察烛焰、凸透镜和光屏的中心是否在同一高度上，这样做
的目的是__使像能够成在光屏的中央__．
(3)当蜡烛、凸透镜和光屏的相对位置如图乙所示，光屏上出现清晰的像，则像是倒
立、__缩小__的实像．
乙 丙
(4)实验中，不但虚像可以用肉眼直接看到，实像也可以用肉眼直接看到，如图丙所
示，在(3)的基础上，拿掉光屏，用肉眼在__C__(填“A”“B”或“C”)位置沿图示方向
能看到这个实像．
(5)在(3)的基础上，当光屏略微向右移动时，光屏上的像将会模糊，如果蜡烛与凸透
镜不动，那么，在凸透镜前放置__凹__(填“凸”或“凹”)透镜，才可能在光屏上得到
清晰的像，这其实就是__近视眼__(填“近视眼”或“远视眼”)的矫正原理．
(6)下表是实验中得到的数据和观察的结果．
物距u/ 像距 /
v
次数 成像情况
cm
cm
倒立、缩小、实
1 50.0 12.5
像
倒立、缩小、实
2 30.0 15.0
像
倒立、等大、实
3 20.0 20.0
像
倒立、放大、实
4 15.0
像
正立、放大、虚
5 8.0 /
像
第 19 页 共 23 页通过1、2、3次实验数据可以得出：当凸透镜成实像时，物距变小，像距__变大__(填
“变大”“变小”或“不变”)；表格中第4次实验光屏上成清晰的像时，光屏到透镜
的距离为__30__cm，此成像规律在实际生活中的应用是__投影仪__(填“照相机”“投
影仪”或“放大镜”)．
24.为了测量盐水的密度，小红同学进行了如下实验：
(1)她将天平放在水平台面上，将游码移到标尺的__零刻度线处__．横梁静止时，指
针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右
端的平衡螺母向__右__移动．
(2)小红同学将盛有适量盐水的杯子放在调好的天平左盘内，测出杯子和盐水的总质
量为128 g．然后将杯中盐水倒入量筒中一部分，如图乙所示，则量筒中盐水的体积为
__60__cm3.
(3)再将盛有剩余盐水的杯子放在天平左盘内，按从大到小的顺序依次加砝码时，出
现了如图丙的情况，小红下一步应进行的操作是(砝码盒中还有更大和更小的其他砝
码)__B__．
A．把右盘中的砝码取下，换更大的砝码
B．继续向右盘中加更小的砝码
C．直接拨游码
(4)横梁恢复水平平衡后，右盘中砝码质量和游码在标尺上的位置如图丁所示，则杯
子及杯内剩余盐水的总质量为__62__g；根据上述实验数据计算盐水的密度为
__ 1.1 × 10 3 __kg/m3.
(5)小明同学感觉小红同学这样测量太麻烦，于是他设计如下实验步骤：a.用天平测
第 20 页 共 23 页出空烧杯的质量记作m ；b.向烧杯中倒入适量的盐水，用天平测出烧杯和盐水的总质量
1
记作m ；c.把烧杯中的盐水倒入量筒中，测出盐水的体积记作V.
2
根据小明同学实验过程，请你帮他写出计算盐水密度的数学表达式：__ ρ ＝ __；你认
为他这样设计实验是否科学？__不科学__(填“科学”或“不科学”)，你这样认为的理
由是：__盐水从烧杯倒入量筒时会有残留__．
四、计算题(本大题共2个小题，每小题6分，共12分)
25.如图甲为某地距离传感器发出和接收超声波检测汽车速度的示意图．
(1)已知超声波在空气中的传播速度为340 m/s，某次检测车速时，传感器发出至接收
超声波信号用了0.4 s，超声波信号遇到汽车时，汽车与传感器之间的距离是多少米？
(2)如果将距离传感器与计算机连接，可以将物体运动的距离(s)－时间(t)图象显示在
计算机的屏幕上．利用传感器测得某一汽车在平直公路上运动的距离(s)－时间(t)图象
如图乙所示，请在图丙中画出汽车运动的速度(
v
)－时间(t)图象．
(3)为了他人的安全同时也保障自己的安全，每个公民应自觉遵守交通规则．从标志
牌上看，在遵守交通规则的前提下，匀速行驶的汽车最快需用多长时间才能从标志牌到
达威海．
解：(1)根据速度公式，可得超声波传播的距离：
s＝ t＝340 m/s×0.4 s＝136 m
v
第 21 页 共 23 页由于声音发生了反射，所以汽车与传感器之间的距离为：s ＝s＝×136 m＝68 m
1
(2)在乙图中，物体运动3 s时，通过路程为90 m.
根据速度公式，可得汽车的速度：
＝＝＝30 m/s
v
则物体的 －t图象如图所示．
v
(3)交通标志牌上的60表示限速(最快不能超过)60 km/h，
威海45 km表示从标志牌到威海的距离为45 km，
因为s＝45 km，v ＝60 km/h，
所以由 ＝得需要的时间：t＝＝＝0.75 h＝45 min
v
26.如图所示，A、B两个完全相同的、容积为3×10－3 m3的圆柱形容器放在水平地
面上，容器底面积为2×10－2 m2，容器内盛有质量相等的水和酒精，其中A容器中盛有
水，水面距容器底部0.1 m，B容器中盛有酒精(ρ ＝0.8×103 kg/m3)．求：
酒精
(1)A容器中水的质量m
水．
(2)B容器中酒精的体积V
酒．
(3)将质量2.7 kg的金属块浸没在酒精中，酒精不溢出，求金属块的最小密度ρ
金．
解：(1)A容器中水的体积：
V ＝Sh ＝2×10－2 m2×0.1 m＝2×10－3 m3
水 水
由ρ＝可得A容器中水的质量：
m ＝ρ V ＝1.0×103 kg/m3×2×10－3 m3＝2 kg
水 水 水
第 22 页 共 23 页(2)由题知，B容器中酒精的质量：
m ＝m ＝2 kg
酒精 水
则B容器中酒精的体积：V ＝＝＝2.5×10－3 m3
酒精
(3)将质量为2.7 kg的金属块浸没在酒精中，酒精不溢出，则金属块的最大体积：
V ＝V －V ＝3×10－3 m3－2.5×10－3 m3＝5×10－4 m3
金 容 酒精
则金属块的最小密度：ρ ＝＝＝5.4×103 kg/m3
金小
第 23 页 共 23 页
