重庆市 2020 年初中学业水平暨高中招生考试
物理试题(A卷)解析
(全卷共四个大题,满分80分 与化学共用120分钟)
注意事项:1试题的答案书写在答题卡上，不得在试卷上直接作答。
2作答前认真阅读答题卡上的注意事项，
3.考试结束，由监考人员将试题和答题卡一并收回
4.全卷取g=10Nkg,水的密度ρ=1.0x10 kg/m'
一、选择題(本题共8个小题，每小题只有一个选项最符合题意，每小题3分,共24分。)
1.下对物理量最接近实际的是( )
A.一支铅笔长约180 cm B-位初三学生重约500N
C一节干电池电压为36 V D.重庆七月份平均气温约100C
答案：B
解析：A选项，一支铅笔的长约18cm，A错误；B选项，以为初三学生重约500N，B正确；C选
项，一节干电池电压为1.5V，C错误；D选项，重庆七月份的平均气温约35℃，D错误。
2.如图1所示,由于光的折射形成的是（ ）
A.倒立的“烛焰” B.变幻的“手影”C、.折断”的铅笔D金色的"日环”
答案：C
解析：A选项，小孔成像利用的是光焰直线传播，A错误；B选项，手影利用的是光的直线传播，
B错误；C选项，“折断的铅笔”是利用的光的折射，C正确；D选项，日食利用的是光焰直线传
第 1 页 共 19 页播，D错误。
3.下列热现象中，描述正确的是( )
A.“结气而成露”露是液化形成的
B.“凝气而成成霜”.霜是升华形成的
C.滴水而成冰”,冰中分子陈止运动
D.“融雪自成溪”雪熔化时内能不变
答案：A
解析：A选项，露是从水蒸气变成的小水珠，气态变成液态为液化现象，A正确；B选项，霜是水
蒸气变成小冰晶，气态变成固体为凝华现象，B错误；C选项，任何物体中分子都在永不停息的做
无规则运动，C错误；D选项，雪熔化时温度不变，但是需要吸热，内能增大，D错误。
4.电让我们的生生活丰富多彩，关于图2所示情景说法正确的是（ ）
A.甲图中的通电电螺线管，它的B端是螺线管的S极
B.乙图中的手摇发电机，工作时把电能转化好机械能"
C.丙图中的插座，孔L没有连接火线或零线，完全无用.
D.丁图中的测电笔，在使用时手应接触测电笔尾部的金属体.
答案：D
第 2 页 共 19 页解析：A选项，图中电流如图 ，根据右手螺旋定则掌心面向自己，大拇指只想B端，
所以B端为N极，A错误；B选项，发电机是将机械能转化为电能，B错误；C选项，三孔插座为
左零右火上地，即1为地线、2为零线、3为火线，有用，C错误；D选项，测电笔在使用时要用手
接触测电笔尾部的金属体，D正确。
5.刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，
图3中最符合此卫生间电路特点的是（ ）
答案：D
解析：文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关
分别控制它们，故选D。
6.力学知识的应用在我们的生活中随处可见，图4的物理情装中描速正确的是（ ）
甲图中跳水运动员起跳后上升过程中，重力势能转化为动能
B.乙图中关闭下游阀门B,打开上游阀门A，闸室和上游构成连通器
C.丙图中瓶盖上设计有条纹，是通过使接触面更相糙的方法来减小摩擦力
D.丁图中小丽穿溜冰鞋推墙，她对墙的推力与墙对她的作用力是一对平衡力
第 3 页 共 19 页答案：B
解析：A选项，运动上升过程中，速度减小，动能减小，高度增加，重力势能增加，所以是动能转
化为重力势能，A错误；B选项，上端开口下端联通的容器叫连通器，所以船闸是连通器，B正确；
C选项，瓶盖上设计纹理是为了增大接触面的粗糙程度，从而增大摩擦力，C错误；D选项，她对
墙的推力受力物是墙，墙对她的作用力受力物是小丽，受力物不同，不是平衡力，为相互作用力，
D错误。
7.滑轮是提升重物时经常用到的一种机械,工人师傅用500N的拉力F,利用图5所示的滑轮将重800N
的重物在30S内匀速提高了6m下列判断正确的是（ ）
A.绳端移动的速度为0.2 m/s
B.该滑轮的机械效率为62.5%
C.工人师傅拉绳子的功率为200W
D.提升重物所做的有用功为3600J
答案：C
解析：
，A错误
，B错误
，C正确
，D错误
8.灯泡L标有“6 V"字样,为探究其工作时的特点，小刚利用图6甲所示的电路进行实验,其中电源电
压保持不变，滑动变阻器的规格为“30Ω 1A”。闭合开关后，将变动变阻器的滑片P从a端向右缓
慢移动，直到电压表示数达到6V时为止。图6乙是用获得的实验数据作出的U-1图像，下列判断
正确的是( )
第 4 页 共 19 页A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B变阳器的滑片P移到b端时，灯1.正常发的额定功率为3.6W
C.灯L与5Ω的定值电阻R1,并联接人电压为6V电路，电路的总功率为7.2W
D.灯L与10Ω的定值电阻R2串联接人电压为9V的电路,R2每秒消耗电能为2.5J
答案：D
解析：A选项，当U=1V，I=0.2A时，灯的电阻最小
，A错误；
B选项，当滑片滑到b端时，由于不知道电源电压为多少，所以不能确定灯是否会正常发光，B错
误
C选项，并联电路电压相等，所以灯和R 的电压都为6V
2
有乙图得，
，C错误；
D选项
第 5 页 共 19 页由乙图可知，当灯泡电压等于4V时刚好符合条件
,D正确
二、填空作作图题（本题共6个小题，第14小题作图2分，其余每空1分,共12分。)
9.被誉为“经典力心力学奠基人”的物理学家 总结出:一切物体在没有受到外力作用的时候，
总保持静止或匀速直线运动状态。为纪念他对物理学的贡献，物理学中用他的名字作为
（填物理量名称)的单位。
答案：牛顿；力
10.如图7甲所示饮料从吸管上升到嘴里，是因为空气中存在 如图7乙所示，对吸管A吹气.
管B中的水会上升，是因为流体中流连越大的位置压强
越 (选填“大"或“小)。”
答案：大气压强；小
11.图8中电源电压为6 V并保持不变，定值电限R为10Ω.滑动变阳器R标有" 20Ω 0.5A"字样，电
流表量程为“0-0.6A" .电压表量程为-0-3V"。闭合开关，移动滑片p的过程中，为保证电路元件安
全滑动变阻器R'接人电路的最小阻值为 Ω 定值电阻R的最大功率为 W。
第 6 页 共 19 页答案：10Ω；0.9W
解析:当电流最大为0.5A或定值电阻电压最大为3V时滑到变阻器电阻最小，定值电阻的电功率最
大
当U =3V时； ,小于0.5A
定
所以当电流等于0.3A时，滑动变阻器电阻最小，定值电阻的电功率最大
12.小明有一个不吸水的工艺品，底座为质地均匀的柱形木块 A,木块上粘有合金块B。他将工艺品
竖直放置在水中(如图9甲)，静止时木块浸人水中的深度为h1,按图9乙竖直放置.静止时木块浸人水
中的深度为h2，工艺品所受浮力与甲图相比 (选填“变大”“变小"或“不变")。因粘合处
松开导致合金块沉底，若不计粘合材料的影响，合金的密度为水的n倍，当木块在水中竖直静止时
浸人的深度h1= (用h1、h2、n表示)。
h nh nh
答案：不变； 1 1 2
第 7 页 共 19 页解析：将AB当成一个整体，整体在甲乙两图中都处于漂浮状态，所以受到的浮力不变；
漂浮：浮力等于重力，整体的重力不变，浮力不变，整体排开液体的总体积不变
设木块的底面积为S，则甲乙两图V 相等
排
即
甲乙两图中浮力相等且等于总重力
当B掉下去后，A物体处于漂浮状态
13. 2020年6月23日9时43分指挥员-声令下，长征三号运载火箭喷出猛烈的火焰，在一团“白
气”中拔地而起，加速直刺苍穹(图10)。达到预定速度和高度后，无动力滑行到赤道上空,火箭再次
点火修正方向,满足星箭分离的条件。在火箭所带摄像头的注目下，
卫星渐渐离开火箭，顺利展开太阳帆板.缓缓"迈向”太空。随着最
后一个卫星成功组网，北斗全球导航系统搭建完成，此国之重器彰
显出我国的大国担当和作为!
请结合上述情景，找出一个相关的物理信息，并指出其对应的
物理知识，不得与示例重复。
示例:物理信息:太阳帆板;
第 8 页 共 19 页物理知识:太阳能转化为电能。
作答: 物理信息: .
物理知识: .
答案：物理信息：加速直刺苍穹
物理知识：①机械能增加（动能增加，重力势能增加）②化学能转化为机械能

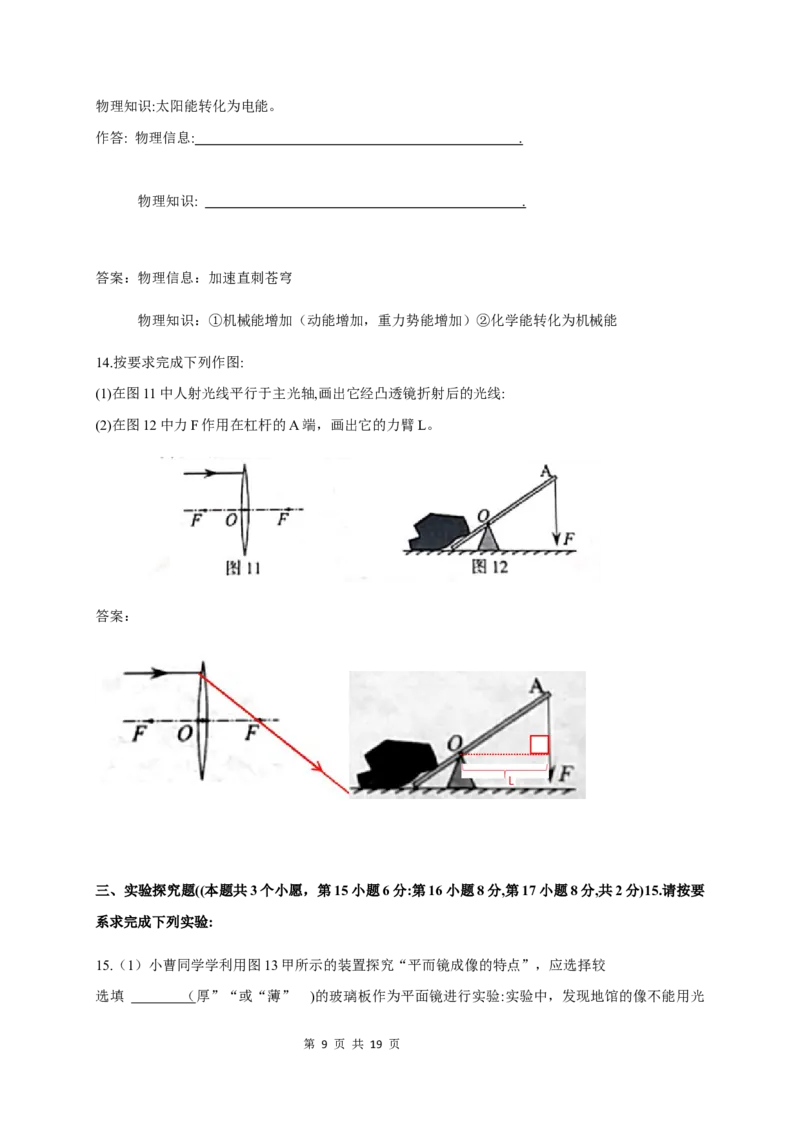

14.按要求完成下列作图:
(1)在图11中人射光线平行于主光轴,画出它经凸透镜折射后的光线:
(2)在图12中力F作用在杠杆的A端，画出它的力臂L。
答案：
三、实验探究题((本题共3个小愿，第15小题6分:第16小题8分,第17小题8分,共2分)15.请按要
系求完成下列实验:

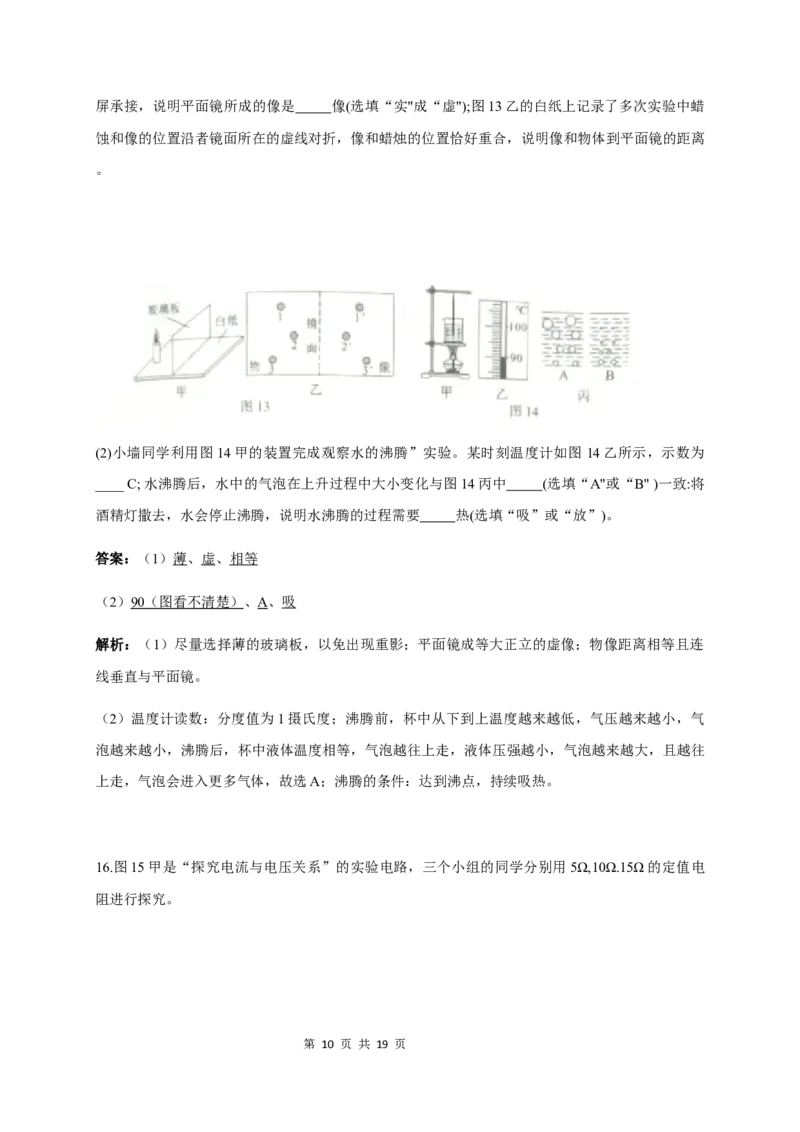

15.（1）小曹同学学利用图13甲所示的装置探究“平而镜成像的特点”，应选择较
选填 （厚”“或“薄” )的玻璃板作为平面镜进行实验:实验中，发现地馆的像不能用光
第 9 页 共 19 页屏承接，说明平面镜所成的像是 像(选填“实"成“虚");图13乙的白纸上记录了多次实验中蜡
蚀和像的位置沿者镜面所在的虚线对折，像和蜡烛的位置恰好重合，说明像和物体到平面镜的距离
。
(2)小墙同学利用图14甲的装置完成观察水的沸腾”实验。某时刻温度计如图 14乙所示，示数为
____ C; 水沸腾后，水中的气泡在上升过程中大小变化与图14丙中 (选填“A"或“B" )一致:将
酒精灯撒去，水会停止沸腾，说明水沸腾的过程需要 热(选填“吸”或“放”)。
答案：（1）薄、虚、相等
（2） 90 （图看不清楚） 、A、吸
解析：（1）尽量选择薄的玻璃板，以免出现重影；平面镜成等大正立的虚像；物像距离相等且连
线垂直与平面镜。
（2）温度计读数：分度值为1摄氏度；沸腾前，杯中从下到上温度越来越低，气压越来越小，气
泡越来越小，沸腾后，杯中液体温度相等，气泡越往上走，液体压强越小，气泡越来越大，且越往
上走，气泡会进入更多气体，故选A；沸腾的条件：达到沸点，持续吸热。
16.图15甲是“探究电流与电压关系”的实验电路，三个小组的同学分别用5Ω,10Ω.15Ω的定值电
阻进行探究。
第 10 页 共 19 页（1)请用笔画线代替缺少的2根导线，将图15甲的电路连接完整(要求:导线不能交叉，滑片P向B
端移移动时，电路中的电流变大)。
（2正确连接电路,闭合开关， 移动滑片P,发现电流表无示数，电压表有示数，可能的故障是定值
电阻R (选填断路”或“短路");排除故障后，缓慢移动滑片P到某位置时，电压表的示数如
图5乙所示，为 V.
(3)将不同小组的可数据汇总后，得到表1的数据，分析可得:在电阻定的情况下，通过导体的电流
和导体体两端的电压成 比。
表1：实验数据
R1 5Ω R2 10Ω R3 15Ω
U/V 0.8 1.0 15 2.0 U/V 1.2 1.8 22 2.6 U/V 1.5 1.8 2.1 2.4
I/A 0.16 0.20 0.30 0.40 I/A 0.12 0.18 0.22 0.26 I/A 0.1 0.12 0.14 0.16
(4)在进步探究” 电流与电阻的关系”实验中:
①若保持定值电阻两端的电压为1.5V不变，在表1的数据中有 可用于分析。.
②为得到更多的实验数据，老师给每个小组再次提供一个30Ω的定值电阻R0，某小组在实验中，
无论怎样移动滑片P都不能将R0两端电压压调为1.5V.其原因是滑动变阻器的最大值太 (选
填"“大“或“小 ） 该小组组所使用的滑动变阳器的规格可能是 (选填下列选项前的字母)。
A.10Ω 3A B.20Ω 2A C.50Ω 1A
答案：（1） 连接图中滑动变阻器 B 接线柱以及电阻左边接线柱（作图题，需要在图中连接）
（2）断路、1.8V
第 11 页 共 19 页（3）正
（4）2、小、B
解析:（1）滑动变阻器P向B端移动，电流增大，说明电阻减小，故接滑动变阻器B接线柱以及电
阻左边接线柱；
（2）电流表无示数，电路极有可能断路，如果是R发生断路，因为电压表内阻极大，则电压表有
示数且示数接近于电源电压。故断路；接线柱接0—3V，故读数为1.8V；
（3）由表格可知：电阻相同时，电流与导体两端电压成正比；
（4）探究电流与电阻关系实验时，控制电压不变，现在需要控制在1.5V不变，由图可知，选取
5Ω和15Ω时可行，故为2组；
由 可知，增大 R ，则需要增大 R ，现在无论如何都不能将定值电阻电压调节到
定 滑
1.5V，是因为滑动变阻器的最大阻值太小；
由图可知，实验选取的电源为2节干电池，故电源电压为3V，所以 ，实验中，
选取15Ω的电阻是能达到1.5V电压的，故选择的滑动变阻器电阻大于或者等于15Ω，当选取30Ω
的电阻时 ，说明C是可行的，A是不可能的，所以选B。
第 12 页 共 19 页17.小张发现外婆家的盐蛋咸适中恰到好处，猜想可能和盐水的密度有关，他和小华共同测量外婆
家用来腌制盐蛋的盐水密度。

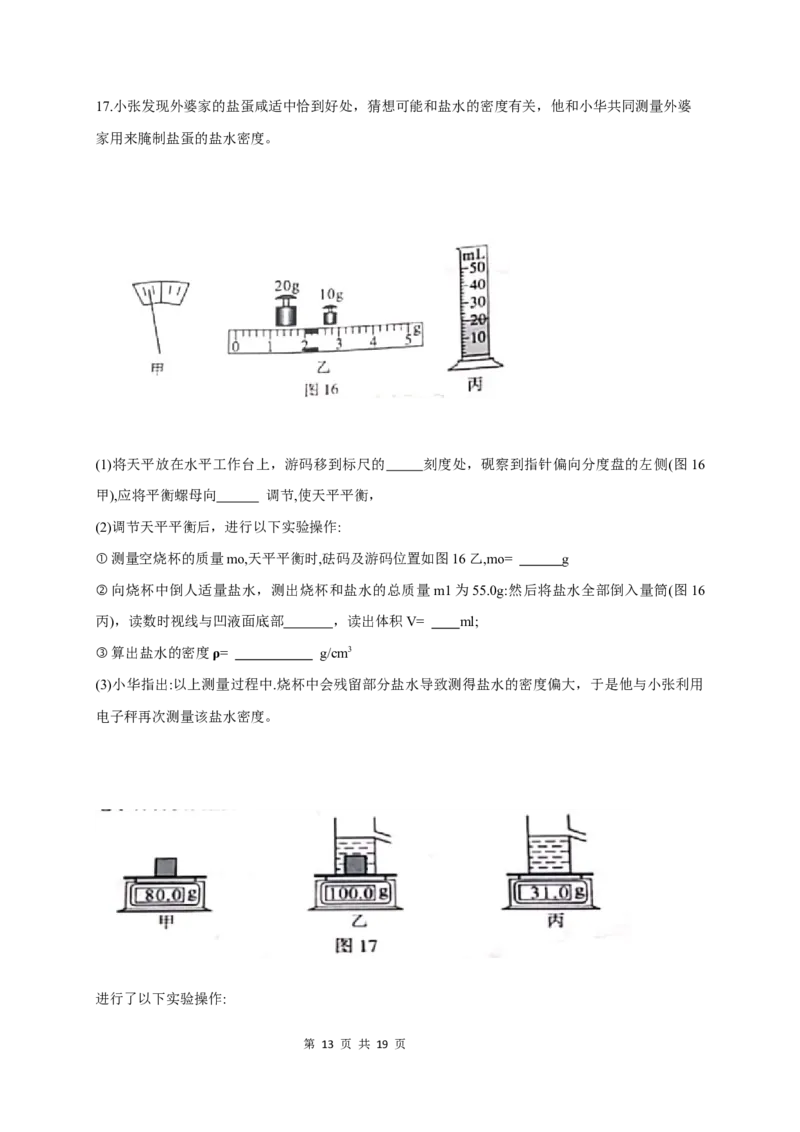

(1)将天平放在水平工作台上，游码移到标尺的 刻度处，砚察到指针偏向分度盘的左侧(图16
甲),应将平衡螺母向 调节,使天平平衡，
(2)调节天平平衡后，进行以下实验操作:
①测量空烧杯的质量mo,天平平衡时,砝码及游码位置如图16乙,mo= g
②向烧杯中倒人适量盐水，测出烧杯和盐水的总质量m1为55.0g:然后将盐水全部倒入量筒(图16
丙)，读数时视线与凹液面底部 ，读出体积V= ml;
③算出盐水的密度ρ= g/cm3
(3)小华指出:以上测量过程中.烧杯中会残留部分盐水导致测得盐水的密度偏大，于是他与小张利用
电子秤再次测量该盐水密度。
进行了以下实验操作:
第 13 页 共 19 页①取密度为8 g/cm'的合金块，用电子秤测得其质为为80.0g(图17甲):②将合金块放入溢水杯中后向
溢水杯中注满盐水，得杯、盐水，水，合金块的总质量为100.0g(图17乙);
③取出合金块向溢水杯中补满盐水,测得杯和盐水的总质量为31.00g(图17丙)。
根据以上数据,计算出盐水的密度ρ= g/cm3 若测量后发现此电子秤的每次测量值均比真实值
大1g左右，则以上测得的盐水密度与真实值相比 (选填“偏大”“不变”或”偏小”)。
答案：（1）零、右
（2）①32、
②相平、20
③1.15
（3）①1.1
②偏大
解析：（1）考察实验操作；
（2）①先算砝码，再加游码，为32g；
②量筒读数时视线与凹液面相平；读数为20ml；
③由密度计算公式：
（3）由甲可知：
①
由乙可知：
②
第 14 页 共 19 页由图丙可知：
③
②-①：
④
③-④：
由于测量后发现每次测量值均比真实值大1g，所以①、②、③中真实数据则
由上述密度求法可知：
为79g、99g、30g，通过同样的算法：
。
故测量密度偏大。
四、计算论述题(本题共3个小题,第18小6分,第19小题8分第20小题8分，共22分。解题应写出
必要的文字说明、步骤和公式，只写出最后结果的不能得分，)
18. 如图18的电路中，R 为10Ω.R 为30Ω.闭合开关S后，电流表的示数为1A,电源电压保持不变。
1 2
求:
第 15 页 共 19 页(1)R 两端的电压U:
1 1
(2)R 在10 s内所消耗的电能W
2 2
答案：
解：（1）由欧姆定律：
（2）
19.如图19,水平卓面上放有圆柱形温水杯、它的重为3N、底面积为300cm2、溢水口距杯底20cm.内
装水的深度为18cm将一体积为1000cm3 、密度为0.9 g/cm3 的正方体木块缓慢放人水中不计溢水
杯厚度，求:
(1)木块的质量m;
(2)木块放入前，水对溢水杯底的压力F:
(3)木块放人水中静止后溢水杯对桌面的压强p。
答案：
解：（1）
（2）解法一：
解法二：
注：柱状容器，固体与液体压强公式通用
（3）解法一：由于木块密度小于水的密度，所以木块会漂浮
第 16 页 共 19 页水面升高： 即3cm
由于水面从18cm上升到20cm只能上升2cm，所以会有1cm的水会溢出
解法二：由于木块密度小于水的密度，所以木块会漂浮
水对容器底部的压强为：
水对容器底部的压力为：
容器对桌面的压力为：
容器对桌面的压强为：

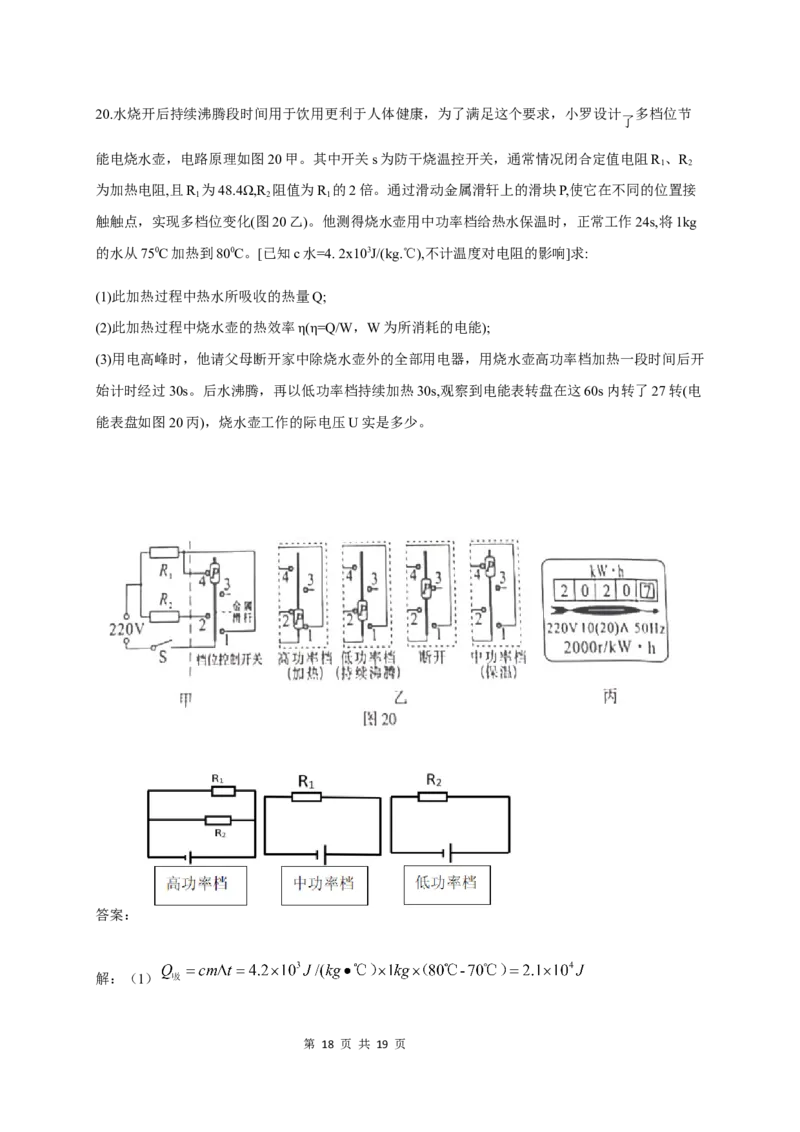

第 17 页 共 19 页20.水烧开后持续沸腾段时间用于饮用更利于人体健康，为了满足这个要求，小罗设计 多档位节
了
能电烧水壶，电路原理如图20甲。其中开关s为防干烧温控开关，通常情况闭合定值电阻R 、R
1 2
为加热电阻,且R 为48.4Ω,R 阻值为R 的2倍。通过滑动金属滑轩上的滑块P,使它在不同的位置接
1 2 1
触触点，实现多档位变化(图20乙)。他测得烧水壶用中功率档给热水保温时，正常工作24s,将1kg
的水从750C加热到800C。[已知c水=4. 2x103J/(kg.℃),不计温度对电阻的影响]求:
(1)此加热过程中热水所吸收的热量Q;
(2)此加热过程中烧水壶的热效率η(η=Q/W，W为所消耗的电能);
(3)用电高峰时，他请父母断开家中除烧水壶外的全部用电器，用烧水壶高功率档加热一段时间后开
始计时经过30s。后水沸腾，再以低功率档持续加热30s,观察到电能表转盘在这60s内转了27转(电
能表盘如图20丙)，烧水壶工作的际电压U实是多少。
答案：
解：（1）
第 18 页 共 19 页（2）此加热方式为中功率档：
（3)由电能表数据可得：
由于W 为高功率与低功率共同消耗的电能；有图得
实
即
